ТЕМА № 5 Использование бортовой РЛС. Содержание Введение 1
Задачи решаемые с использованием БРЛС. n n n Обнаруживать зоны грозовой деятельности Вести обзор пролетаемой местности с целью ведения ориентировки. Определять место самолета, угол сноса и путевую скорость. Вести контроль пути по направлению и дальности по радиолокационным ориентирам. . Крупные промышленные центры 250 -350 Средние города 150 -200 Береговая черта (вид со стороны моря) 100 -200 Крупные реки 100 -150 Средние озера 80 -100 Грозовая облачность 150 -200 2
Принцип работы бортовой РЛС. 3
Органы управления БРЛС «Гроза» 4
Режимы работы. 5
Вид радиолокационного изображения земной поверхности. 6
Вид грозовых засветок в режиме «Метео» 7
Вид грозовых засветок в режиме «Контур» 8
Факторы влияющие на дальность обнаружения обьектов Дальность Обнаружения РЛО Длинна волны РЛС Состояние атмосферы Мощность передатчика Чувствительность приемника Высота полета Отражающие свойства 9

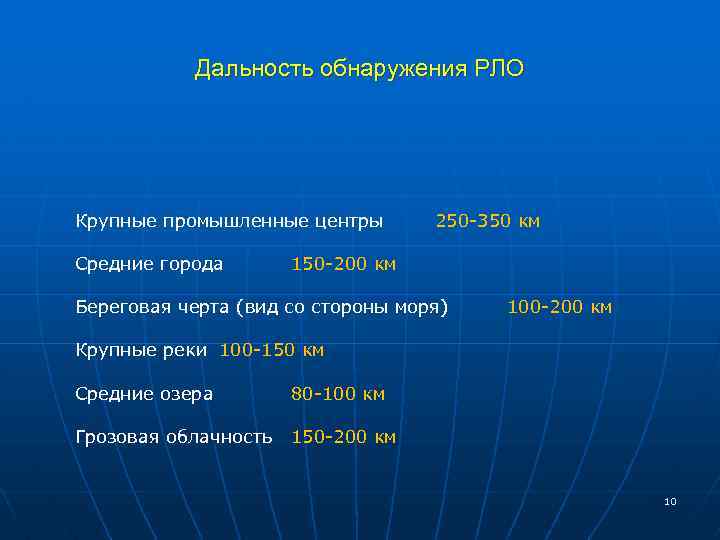

Дальность обнаружения РЛО Крупные промышленные центры Средние города 250 -350 км 150 -200 км Береговая черта (вид со стороны моря) 100 -200 км Крупные реки 100 -150 км Средние озера 80 -100 км Грозовая облачность 150 -200 км 10
Затенение обьектов. 11
Курсовые углы и дальности до ориентиров. 12

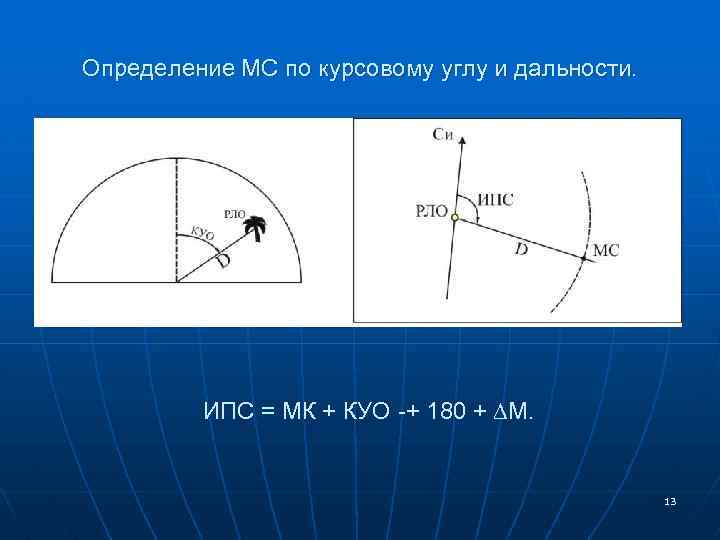

Определение МС по курсовому углу и дальности. ИПС = МК + КУО -+ 180 + ∆М. 13

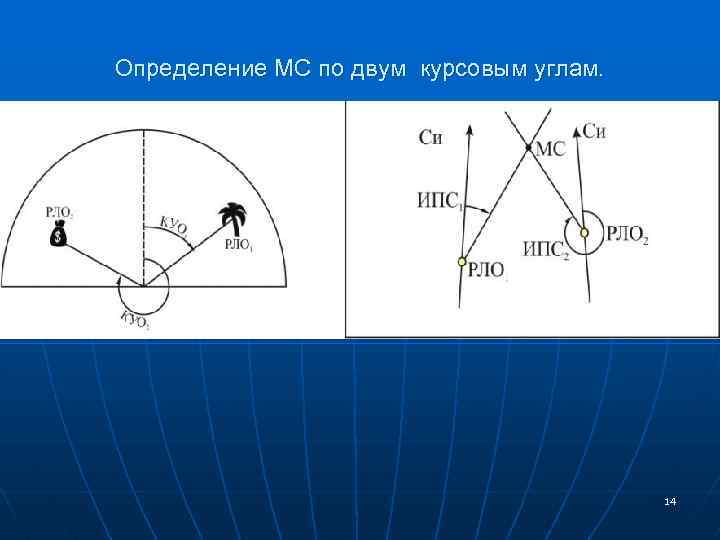

Определение МС по двум курсовым углам. 14
Определение МС по двум дальностям до РЛО. 15

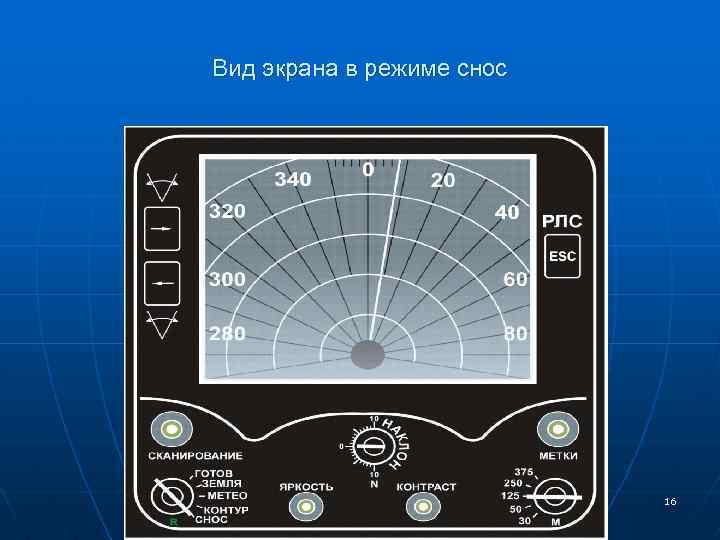

Вид экрана в режиме снос 16
