Тема 4 Виды информационных систем ч 1 Дисциплина

Тема 4: “Виды информационных систем ч. 1” Дисциплина: “Информационные системы и технологии” Преподаватель: к. э. н. , доц. Феоктистова В. М. Сергиев Посад, 2011

Классификация ИС по характеру представления и логической организации хранимой информации ИС Документальные Фактографические Геоинформационные 2

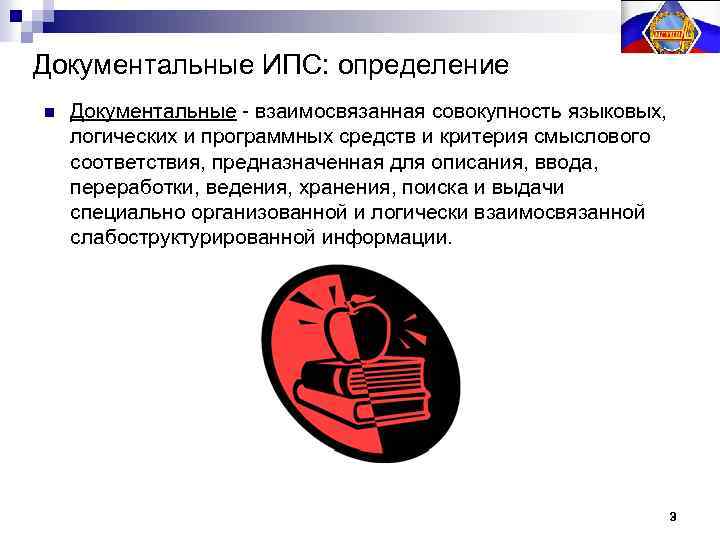

Документальные ИПС: определение n Документальные - взаимосвязанная совокупность языковых, логических и программных средств и критерия смыслового соответствия, предназначенная для описания, ввода, переработки, ведения, хранения, поиска и выдачи специально организованной и логически взаимосвязанной слабоструктурированной информации. 3

Документальные ИПС: функционирование Документы Запросы Блок индексирования документов Блок индексирования запросов Блок формирования ПОД Блок формирования ПОЗ Блок записи документов Блок поиска документов Информационная база документов Ответы 4

Фактографические ИПС: определение n Фактографические - взаимосвязанная совокупность языковых, логических, программных, информационных, технических, организационных средств ввода, переработки, хранения, поиска и выдачи жестко структурированной информации 5

Фактографические ИПС. Трехуровневая архитектура представления данных. часть реального мира, отражающаяся в БД • обобщенное описание предметной области: информационные объекты и связи между ними, описание ограничений целостности Предметная область • компьютеро ориентированная модель, “понятная” СУБД: сетевая, иерархическая, реляционная • создание схемы базы данных для конкретной СУБД, описание хранимых данных на физическом уровне • Инфологическая модель (концептуальная модель предметной обл. ) Даталогическая модель (логическая модель предметной обл. ) Физическая модель База данных 6

Сравнение моделей Инфологическая модель «Библиотека» Датологическая модель «Библиотека» 7

Сравнение моделей Инфологическая модель «Склад» Физическая модель «Склад» 8

Процесс функционирования фактографической системы. Этап 1 Работа с системой Построение системы Этап 2 9

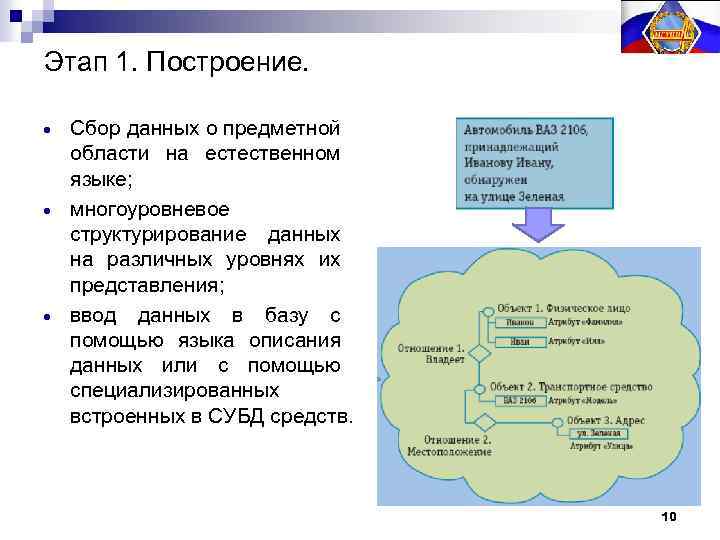

Этап 1. Построение. Сбор данных о предметной области на естественном языке; многоуровневое структурирование данных на различных уровнях их представления; ввод данных в базу с помощью языка описания данных или с помощью специализированных встроенных в СУБД средств. 10

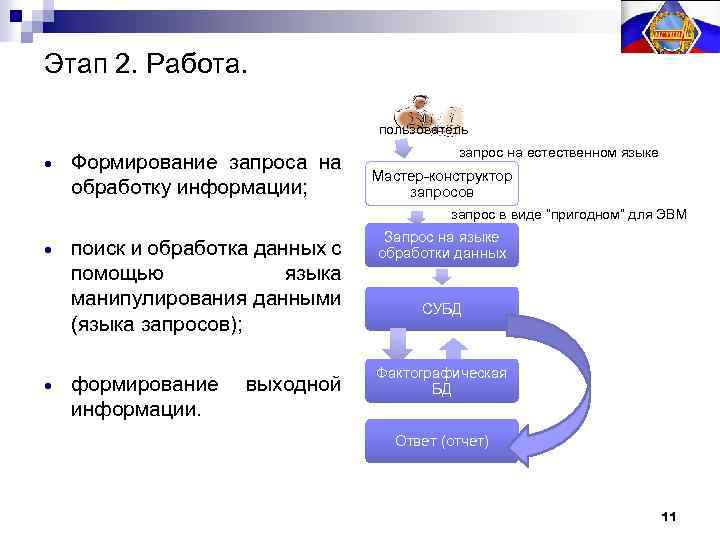

Этап 2. Работа. пользователь Формирование запроса на обработку информации; запрос на естественном языке Мастер-конструктор запросов запрос в виде “пригодном” для ЭВМ поиск и обработка данных с помощью языка манипулирования данными (языка запросов); формирование информации. выходной Запрос на языке обработки данных СУБД Фактографическая БД Ответ (отчет) 11

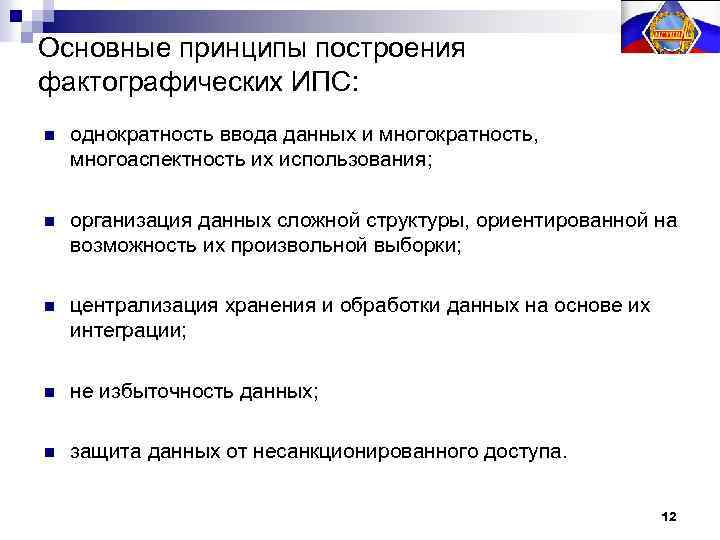

Основные принципы построения фактографических ИПС: n однократность ввода данных и многократность, многоаспектность их использования; n организация данных сложной структуры, ориентированной на возможность их произвольной выборки; n централизация хранения и обработки данных на основе их интеграции; n не избыточность данных; n защита данных от несанкционированного доступа. 12

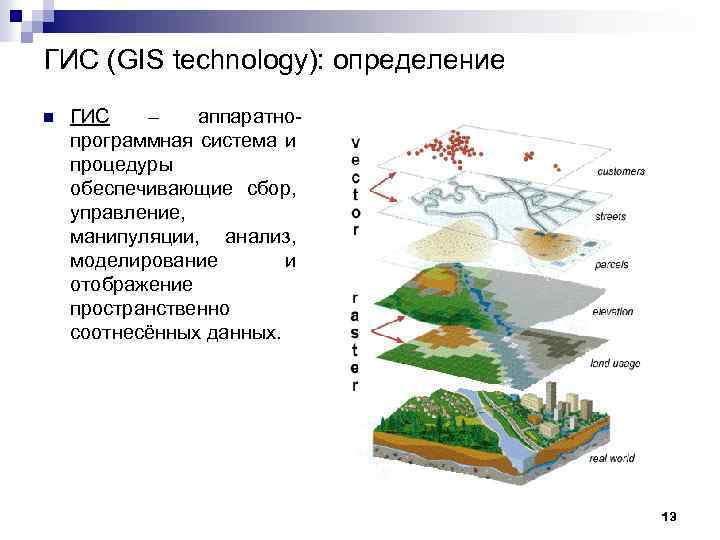

ГИС (GIS technology): определение n ГИС – аппаратнопрограммная система и процедуры обеспечивающие сбор, управление, манипуляции, анализ, моделирование и отображение пространственно соотнесённых данных. 13

Вопросы, на которые отвечают ГИС: Место. Что находится в …? Моделирование. Условие. Что, если …? Где это находится? Структуры. Какие пространственные структуры существуют? Тенденции. Что изменилось, начиная с …? 14

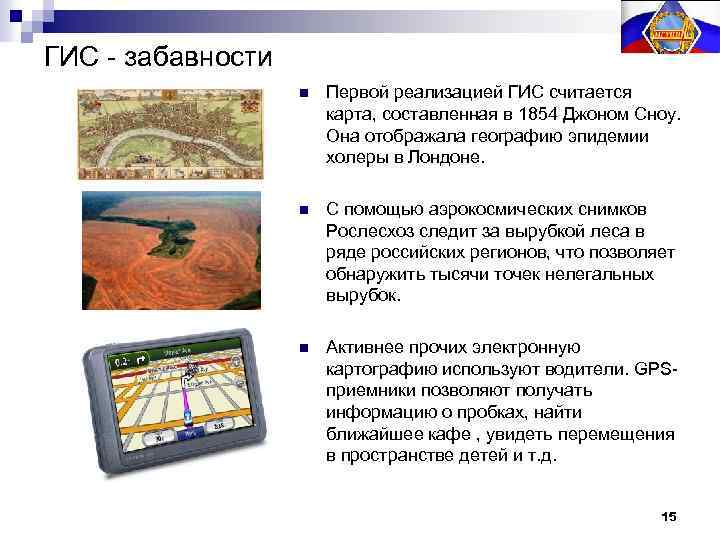

ГИС - забавности n Первой реализацией ГИС считается карта, составленная в 1854 Джоном Сноу. Она отображала географию эпидемии холеры в Лондоне. n С помощью аэрокосмических снимков Рослесхоз следит за вырубкой леса в ряде российских регионов, что позволяет обнаружить тысячи точек нелегальных вырубок. n Активнее прочих электронную картографию используют водители. GPSприемники позволяют получать информацию о пробках, найти ближайшее кафе , увидеть перемещения в пространстве детей и т. д. 15

Примеры использования ГИС в бизнесе, ч. 1 Сфера использования Обрабатываемая информация Демографический - демографические анализ данные; - данные о доходах …. Доставка товаров и маршрутизация - транспортные нагрузки и тарифы; - интерактивные атласы дорог; - варианты доставки с учетом времени суток, транспортных коридоров и т. п. Решаемые задачи - определение продуктов и услуг наиболее востребованных населением; - оптимальное планирование торговых площадей; - планирование и проведение рекламных компаний…. - расчет времени и кратчайшего маршрута проезда к клиенту; - отслеживание движения транспорта по маршруту; - составление расписания движения и маршрутного листа… 16

Примеры использования ГИС в бизнесе, ч. 2 Сфера использования Обрабатываемая информация Решаемые задачи Строительство - данные о существующих сетях газо-, водо-, электроснабжения ; - данные о плотности населения; - характеристика почв, грунтовых вод …. - технико-экономическое обоснование строительства; - получение разрешения на строительство Торговля недвижимостью - данные о жилом фонде; - данные об объектах социальной инфраструктуры - автоматизация поиска объектов недвижимости 17

Функции ГИС Сбор данных Обработка данных Наблюдение Измерение Описание Решение Предсказание Объяснение Процесс принятия решений Модели анализа данных 18

Компоненты ГИС Тематические БД Графические БД Система ввода Система анализа и обработки информации Система вывода ГИС Система визуализации 19

Google Maps (http: //maps. google. com/) - картографические сервисы представляющие собой векторную карту мира, а также спутниковые снимки поверхности всей планеты. 20

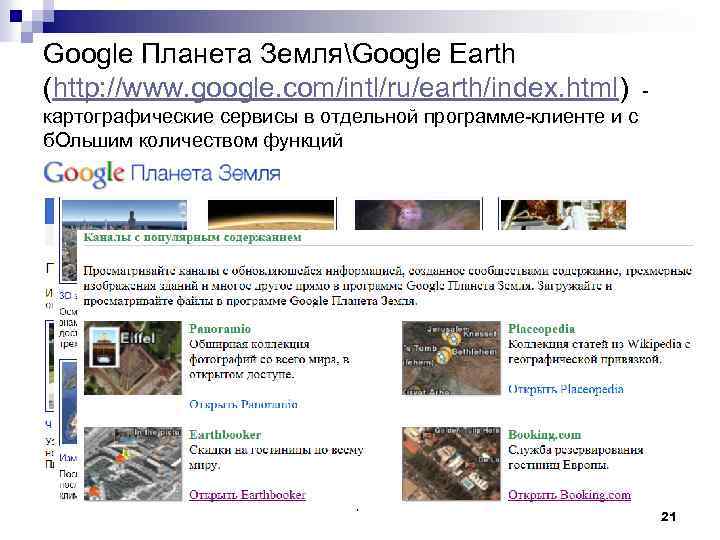

Google Планета ЗемляGoogle Earth (http: //www. google. com/intl/ru/earth/index. html) - картографические сервисы в отдельной программе-клиенте и с б. Ольшим количеством функций 21
