Тема 4. Вибухові речовини та засоби підривання Заняття 2. Засоби вогневого та електричного способів підривання та їх характеристика

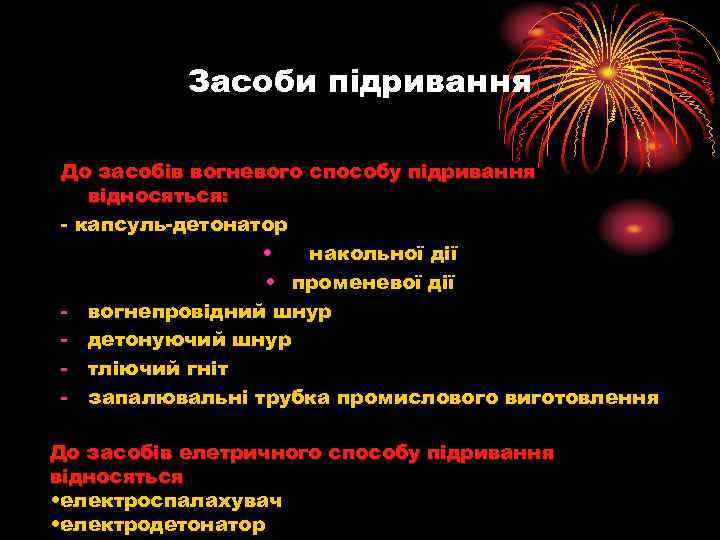

Засоби підривання До засобів вогневого способу підривання відносяться: - капсуль-детонатор • накольної дії • променевої дії - вогнепровідний шнур - детонуючий шнур - тліючий гніт - запалювальні трубка промислового виготовлення До засобів елетричного способу підривання відносяться • електроспалахувач • електродетонатор

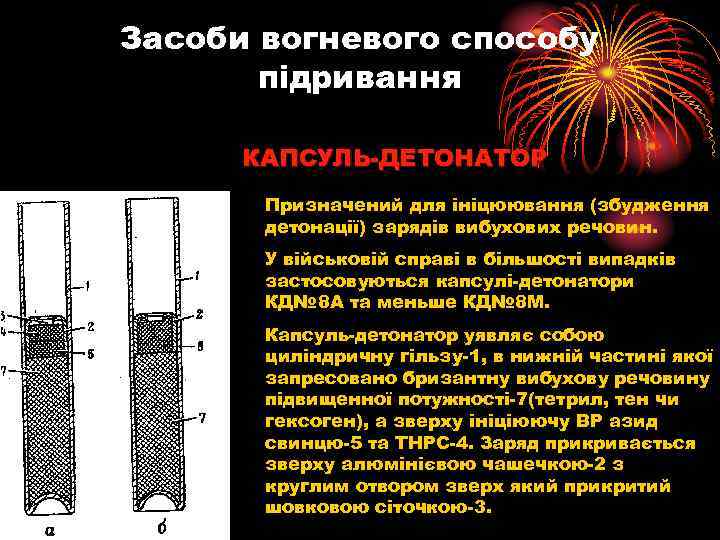

Засоби вогневого способу підривання КАПСУЛЬ-ДЕТОНАТОР Призначений для ініцюювання (збудження детонації) зарядів вибухових речовин. У військовій справі в більшості випадків застосовуються капсулі-детонатори КД№ 8 А та меньше КД№ 8 М. Капсуль-детонатор уявляє собою циліндричну гільзу-1, в нижній частині якої запресовано бризантну вибухову речовину підвищенної потужності-7(тетрил, тен чи гексоген), а зверху ініціюючу ВР азид свинцю-5 та ТНРС-4. Заряд прикривається зверху алюмінієвою чашечкою-2 з круглим отвором зверх який прикритий шовковою сіточкою-3.

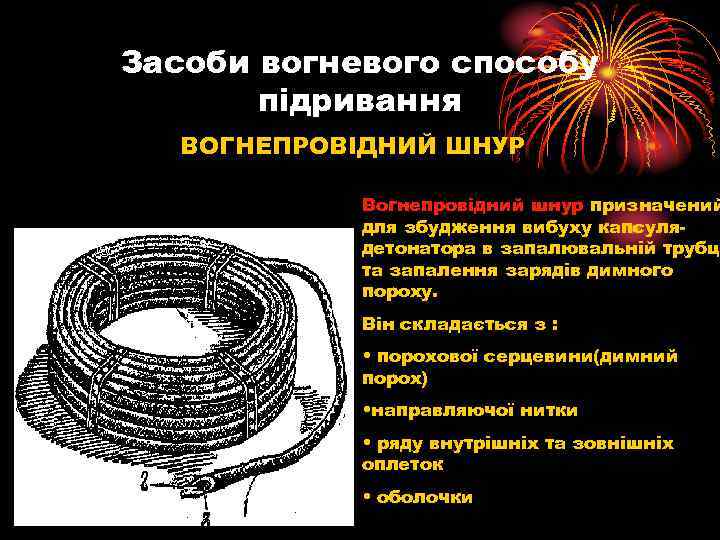

Засоби вогневого способу підривання ВОГНЕПРОВІДНИЙ ШНУР Вогнепровідний шнур призначений для збудження вибуху капсулядетонатора в запалювальній трубці та запалення зарядів димного пороху. Він складається з : • порохової серцевини(димний порох) • направляючої нитки • ряду внутрішніх та зовнішніх оплеток • оболочки

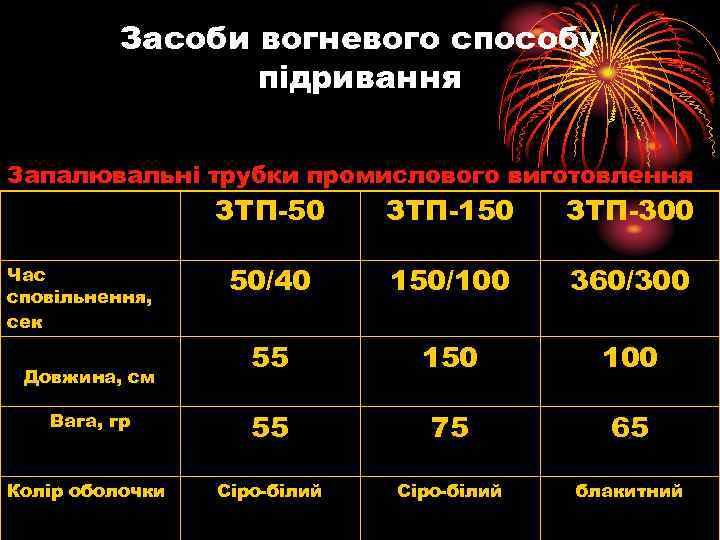

Засоби вогневого способу підривання Запалювальні трубки промислового виготовлення ЗТП-50 ЗТП-150 ЗТП-300 50/40 150/100 360/300 55 150 100 Вага, гр 55 75 65 Колір оболочки Сіро-білий блакитний Час сповільнення, сек Довжина, см

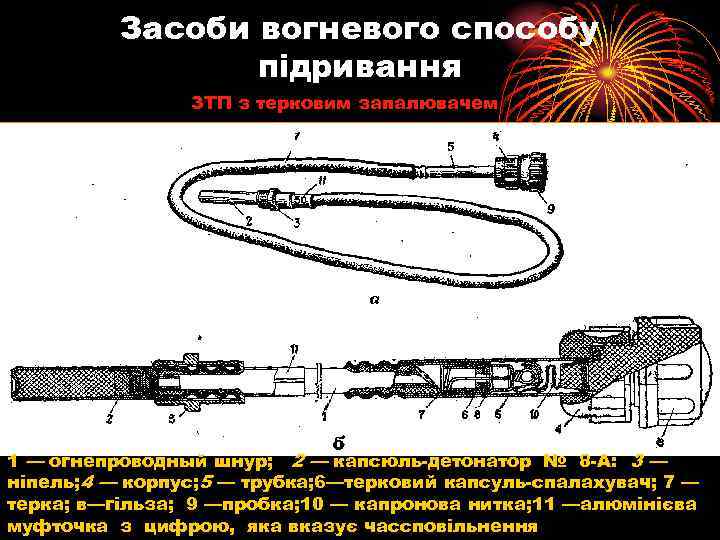

Засоби вогневого способу підривання ЗТП з терковим запалювачем 1 — огнепроводный шнур; 2 — капсюль-детонатор № 8 -А: 3 — ніпель; 4 — корпус; 5 — трубка; 6—терковий капсуль-спалахувач; 7 — терка; в—гільза; 9 —пробка; 10 — капронова нитка; 11 —алюмінієва муфточка з цифрою, яка вказує чассповільнення

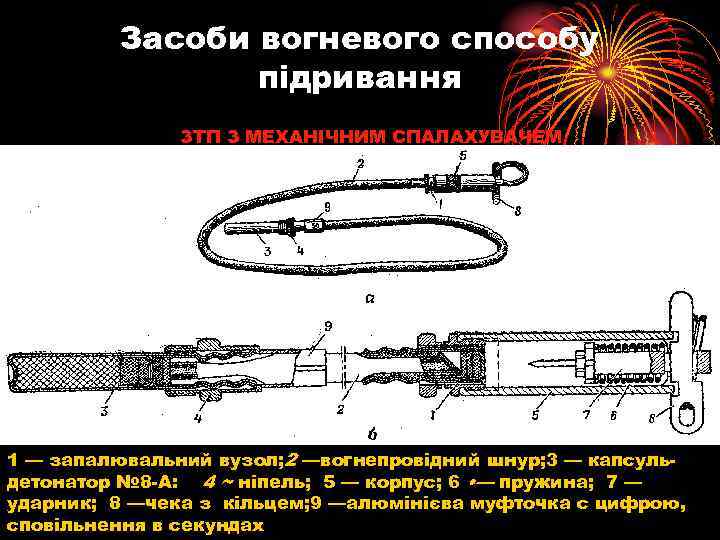

Засоби вогневого способу підривання ЗТП З МЕХАНІЧНИМ СПАЛАХУВАЧЕМ 1 — запалювальний вузол; 2 —вогнепровідний шнур; 3 — капсульдетонатор № 8 -А: 4 ~ ніпель; 5 — корпус; 6 • — пружина; 7 — ударник; 8 —чека з кільцем; 9 —алюмінієва муфточка с цифрою, сповільнення в секундах
Засоби вогневого способу підривання Детонуючий шнур призначений для здійснення одночасного підриву декількох зарядів, а також для підриву зарядів безкапсульним способом в тяжкодоступних місцях. Детонуючий шнур складається з серцевини бризантної ВР підвищенної потужності (тен) з двума направляючими нитками, ряду внутрішніх та зовнішніх оплеток, які покриті вологоізолюючою оболочкою. В залежності від вологоізолючої оболонки є два види ДШ: • ДШ-Б • ДШ-В

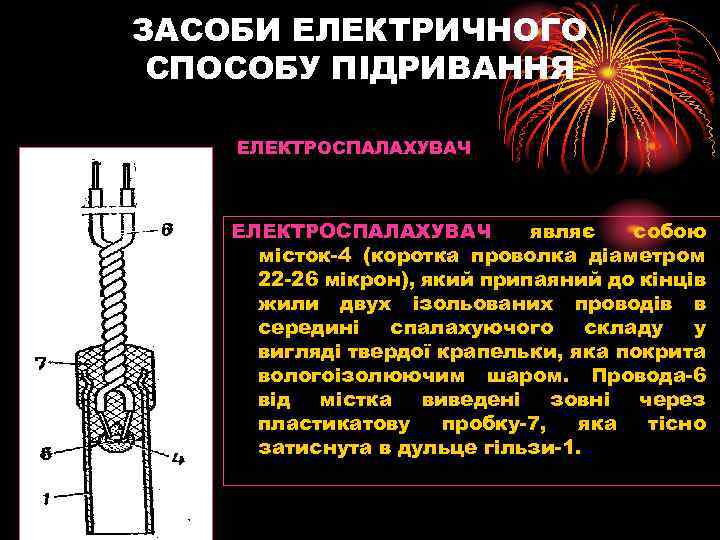

ЗАСОБИ ЕЛЕКТРИЧНОГО СПОСОБУ ПІДРИВАННЯ ЕЛЕКТРОСПАЛАХУВАЧ являє собою місток-4 (коротка проволка діаметром 22 -26 мікрон), який припаяний до кінців жили двух ізольованих проводів в середині спалахуючого складу у вигляді твердої крапельки, яка покрита вологоізолюючим шаром. Провода-6 від містка виведені зовні через пластикатову пробку-7, яка тісно затиснута в дульце гільзи-1.

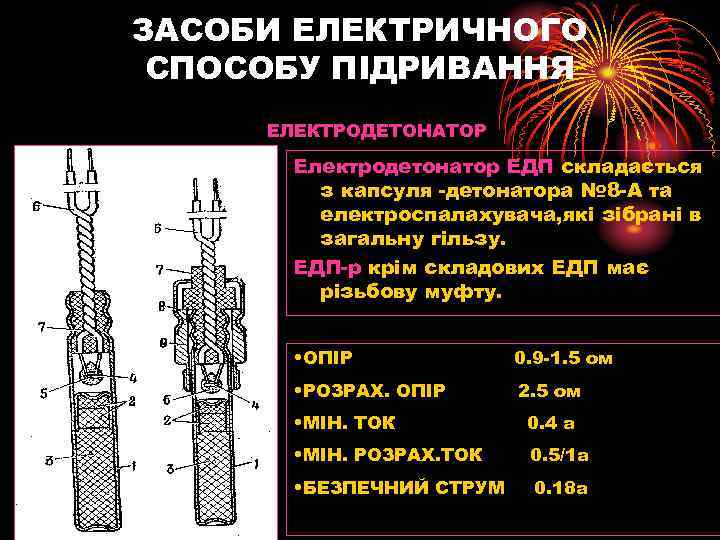

ЗАСОБИ ЕЛЕКТРИЧНОГО СПОСОБУ ПІДРИВАННЯ ЕЛЕКТРОДЕТОНАТОР Електродетонатор ЕДП складається з капсуля -детонатора № 8 -А та електроспалахувача, які зібрані в загальну гільзу. ЕДП-р крім складових ЕДП має різьбову муфту. • ОПІР 0. 9 -1. 5 ом • РОЗРАХ. ОПІР 2. 5 ом • МІН. ТОК 0. 4 а • МІН. РОЗРАХ. ТОК 0. 5/1 а • БЕЗПЕЧНИЙ СТРУМ 0. 18 а

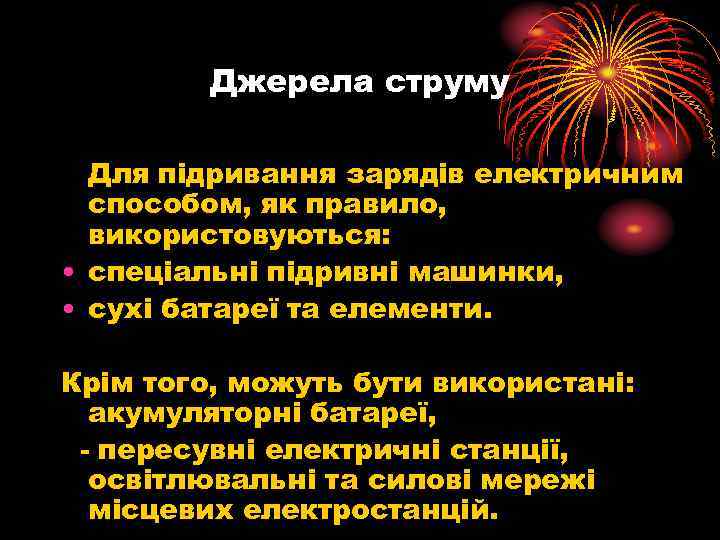

Джерела струму Для підривання зарядів електричним способом, як правило, використовуються: • спеціальні підривні машинки, • сухі батареї та елементи. Крім того, можуть бути використані: акумуляторні батареї, - пересувні електричні станції, освітлювальні та силові мережі місцевих електростанцій.

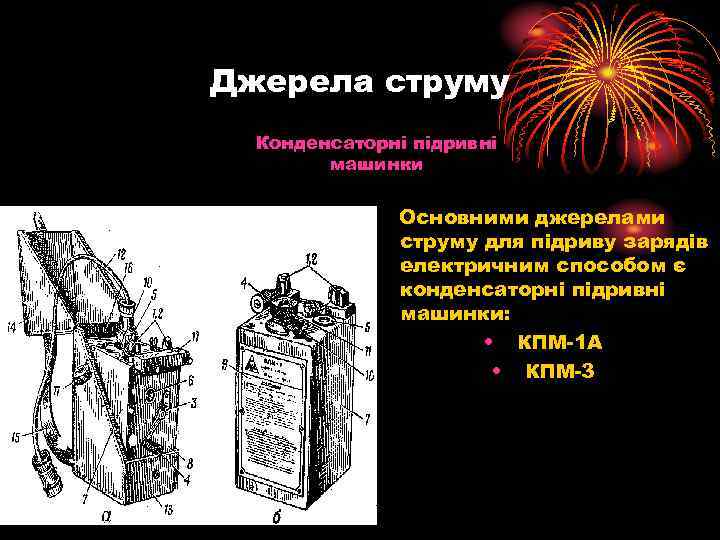

Джерела струму Конденсаторні підривні машинки Основними джерелами струму для підриву зарядів електричним способом є конденсаторні підривні машинки: • КПМ-1 А • КПМ-3

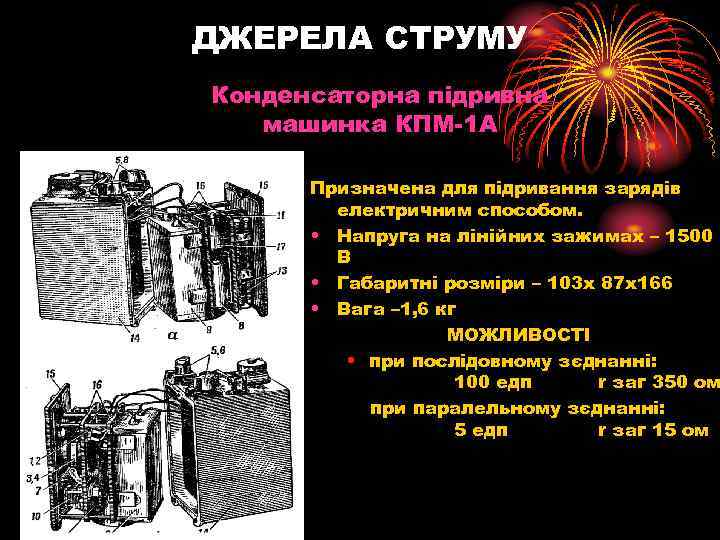

ДЖЕРЕЛА СТРУМУ Конденсаторна підривна машинка КПМ-1 А Призначена для підривання зарядів електричним способом. • Напруга на лінійних зажимах – 1500 В • Габаритні розміри – 103 х 87 х166 • Вага – 1, 6 кг МОЖЛИВОСТІ • при послідовному зєднанні: 100 едп r заг 350 ом при паралельному зєднанні: 5 едп r заг 15 ом

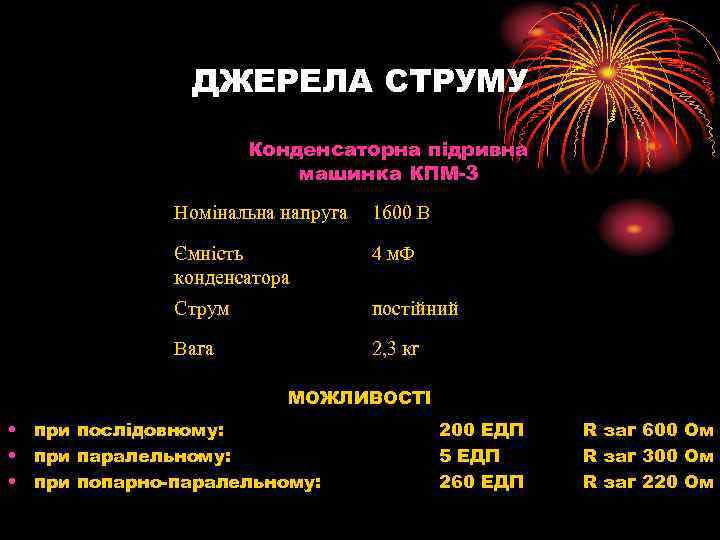

ДЖЕРЕЛА СТРУМУ Конденсаторна підривна машинка КПМ-3 Номінальна напруга 1600 В Ємність конденсатора 4 м. Ф Струм постійний Вага 2, 3 кг МОЖЛИВОСТІ • при послідовному: • при паралельному: • при попарно-паралельному: 200 ЕДП 5 ЕДП 260 ЕДП R заг 600 Ом R заг 300 Ом R заг 220 Ом
