Тема 4 Средства механизации заготовки материалов и изготовления

Тема 4 Средства механизации заготовки материалов и изготовления конструкций при строительстве и восстановлении ВАД и мостов Занятие 1 Передвижные электростанции дорожных войск

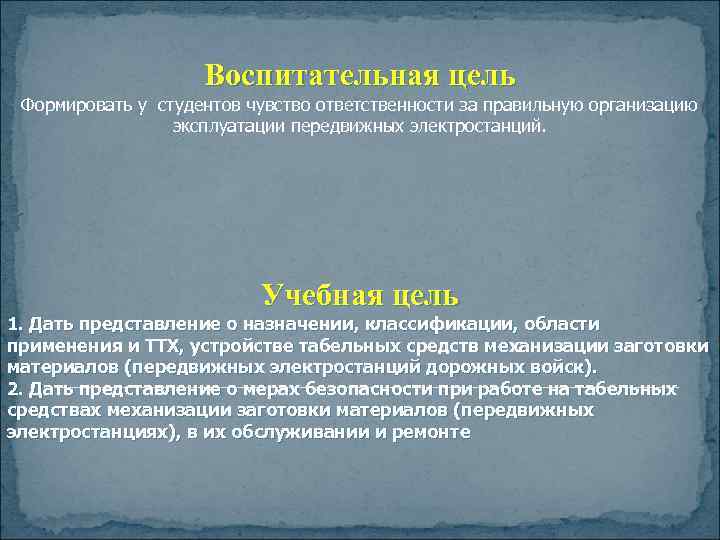

Воспитательная цель Формировать у студентов чувство ответственности за правильную организацию эксплуатации передвижных электростанций. Учебная цель 1. Дать представление о назначении, классификации, области применения и ТТХ, устройстве табельных средств механизации заготовки материалов (передвижных электростанций дорожных войск). 2. Дать представление о мерах безопасности при работе на табельных средствах механизации заготовки материалов (передвижных электростанциях), в их обслуживании и ремонте

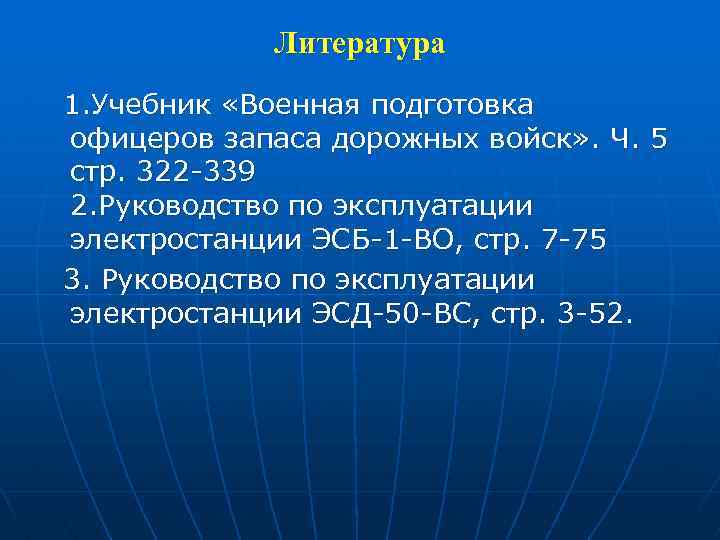

Литература 1. Учебник «Военная подготовка офицеров запаса дорожных войск» . Ч. 5 стр. 322 -339 2. Руководство по эксплуатации электростанции ЭСБ-1 -ВО, стр. 7 -75 3. Руководство по эксплуатации электростанции ЭСД-50 -ВС, стр. 3 -52.

Первый вопрос “Назначение, классификация, область применения, общее устройство и тактикотехнические характеристики осветительных, силовых, зарядных и инженерных электростанций” Второй вопрос “ Назначение и тактикотехнические характеристики электрифицированного инструмента ” Третий вопрос “Техника безопасности при работе на передвижных электростанциях. Оказание первой помощи при поражении электрическим током”

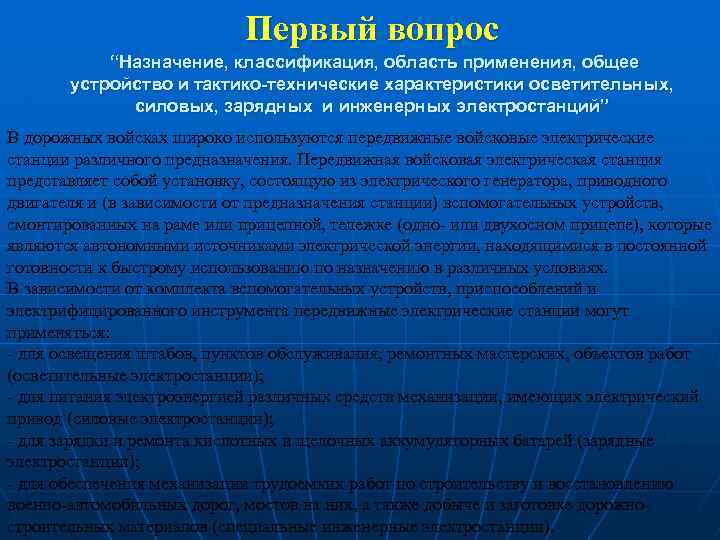

Первый вопрос “Назначение, классификация, область применения, общее устройство и тактико-технические характеристики осветительных, силовых, зарядных и инженерных электростанций” В дорожных войсках широко используются передвижные войсковые электрические станции различного предназначения. Передвижная войсковая электрическая станция представляет собой установку, состоящую из электрического генератора, приводного двигателя и (в зависимости от предназначения станции) вспомогательных устройств, смонтированных на раме или прицепной, тележке (одно или двухосном прицепе), которые являются автономными источниками электрической энергии, находящимися в постоянной готовности к быстрому использованию по назначению в различных условиях. В зависимости от комплекта вспомогательных устройств, приспособлений и электрифицированного инструмента передвижные электрические станции могут применяться: для освещения штабов, пунктов обслуживания, ремонтных мастерских, объектов работ (осветительные электростанции); для питания электроэнергией различных средств механизации, имеющих электрический привод (силовые электростанции); для зарядки и ремонта кислотных и щелочных аккумуляторных батарей (зарядные электростанции); для обеспечения механизации трудоемких работ по строительству и восстановлению военно автомобильных дорог, мостов на них, а также добыче и заготовке дорожно строительных материалов (специальные инженерные электростанции).

По типу первичного двигателя различают электрические станции бензиновые (ЭСБ) и дизельные (силовые) (ЭСД). По назначению бензиновые станции бывают: войсковые осветительные ЭСБ 1 ВО, ЭСБ 2 ВО и ЭСБ 4 ВО; войсковые зарядные ЭСБ 1 ВЗ, ЭСБ 2 ВЗ и ЭСБ 4 ВЗ; войсковые инженерные ЭСБ 8 И, ЭСБ 4 ИД (деревообрабатывающие), ЭСБ 4 ИЛ (лесовалочная) и ЭСБ 4 ИГ (грунтовая). Цифра, входящая в марку станции, означает номинальную мощность в к. Вт. Станции обеспечивают длительную работу с номинальной нагрузкой при следующих условиях: температура окружающего воздуха от 40 до +50° С; высота над уровнем моря до 1000 м; относительная влажность воздуха до 98%; воздействие атмосферных осадков (дождь, снег) при работе станции на открытом воздухе.

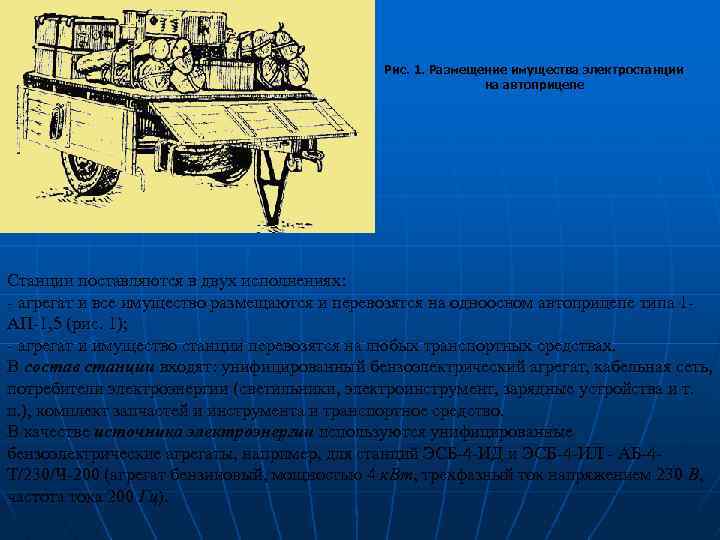

Рис. 1. Размещение имущества электростанции на автоприцепе Станции поставляются в двух исполнениях: агрегат и все имущество размещаются и перевозятся на одноосном автоприцепе типа 1 АП 1, 5 (рис. 1); агрегат и имущество станции перевозятся на любых транспортных средствах. В состав станции входят: унифицированный бензоэлектрический агрегат, кабельная сеть, потребители электроэнергии (светильники, электроинструмент, зарядные устройства и т. п. ), комплект запчастей и инструмента и транспортное средство. В качестве источника электроэнергии используются унифицированные бензоэлектрические агрегаты, например, для станций ЭСБ 4 ИД и ЭСБ 4 ИЛ АБ 4 Т/230/Ч 200 (агрегат бензиновый, мощностью 4 к. Вт, трехфазный ток напряжением 230 В, частота тока 200 Гц).

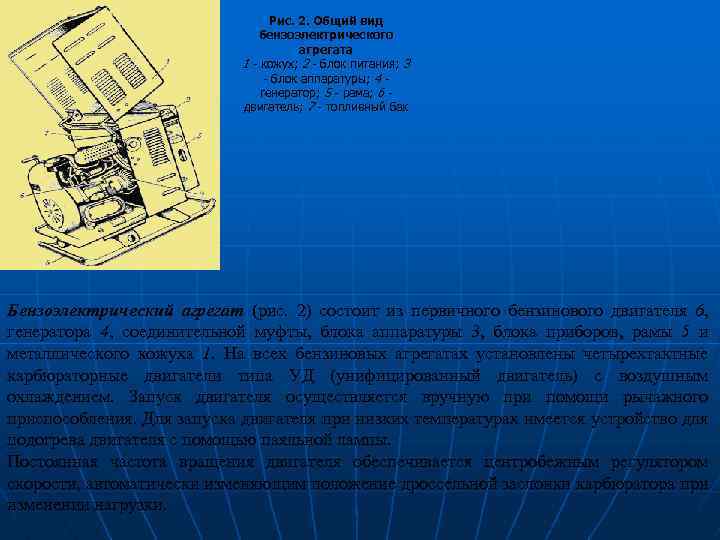

Рис. 2. Общий вид бензоэлектрического агрегата 1 - кожух; 2 - блок питания; 3 - блок аппаратуры; 4 - генератор; 5 - рама; 6 - двигатель; 7 - топливный бак Бензоэлектрический агрегат (рис. 2) состоит из первичного бензинового двигателя 6, генератора 4, соединительной муфты, блока аппаратуры 3, блока приборов, рамы 5 и металлического кожуха 1. На всех бензиновых агрегатах установлены четырехтактные карбюраторные двигатели типа УД (унифицированный двигатель) с воздушным охлаждением. Запуск двигателя осуществляется вручную при помощи рычажного приспособления. Для запуска двигателя при низких температурах имеется устройство для подогрева двигателя с помощью паяльной лампы. Постоянная частота вращения двигателя обеспечивается центробежным регулятором скорости, автоматически изменяющим положение дроссельной заслонки карбюратора при изменении нагрузки.

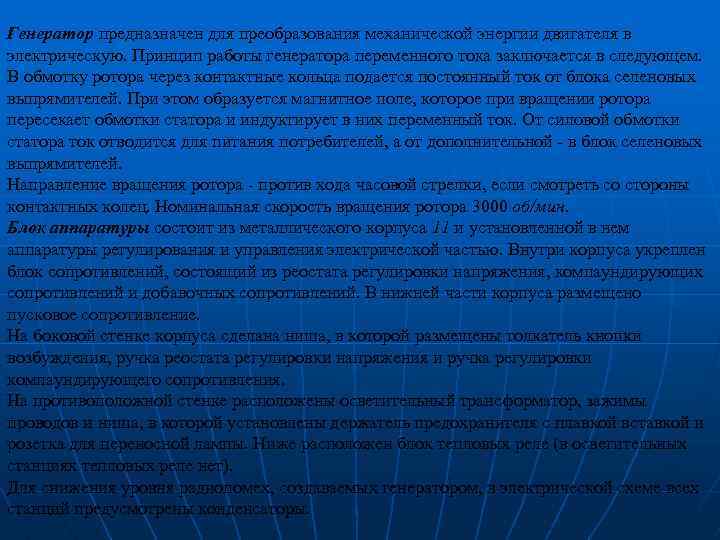

Генератор предназначен для преобразования механической энергии двигателя в электрическую. Принцип работы генератора переменного тока заключается в следующем. В обмотку ротора через контактные кольца подается постоянный ток от блока селеновых выпрямителей. При этом образуется магнитное поле, которое при вращении ротора пересекает обмотки статора и индуктирует в них переменный ток. От силовой обмотки статора ток отводится для питания потребителей, а от дополнительной в блок селеновых выпрямителей. Направление вращения ротора против хода часовой стрелки, если смотреть со стороны контактных колец. Номинальная скорость вращения ротора 3000 об/мин. Блок аппаратуры состоит из металлического корпуса 11 и установленной в нем аппаратуры регулирования и управления электрической частью. Внутри корпуса укреплен блок сопротивлений, состоящий из реостата регулировки напряжения, компаундирующих сопротивлений и добавочных сопротивлений. В нижней части корпуса размещено пусковое сопротивление. На боковой стенке корпуса сделана ниша, в которой размещены толкатель кнопки возбуждения, ручка реостата регулировки напряжения и ручка регулировки компаундирующего сопротивления. На противоположной стенке расположены осветительный трансформатор, зажимы проводов и ниша, в которой установлены держатель предохранителя с плавкой вставкой и розетка для переносной лампы. Ниже расположен блок тепловых реле (в осветительных станциях тепловых реле нет). Для снижения уровня радиопомех, создаваемых генератором, в электрической схеме всех станций предусмотрены конденсаторы.

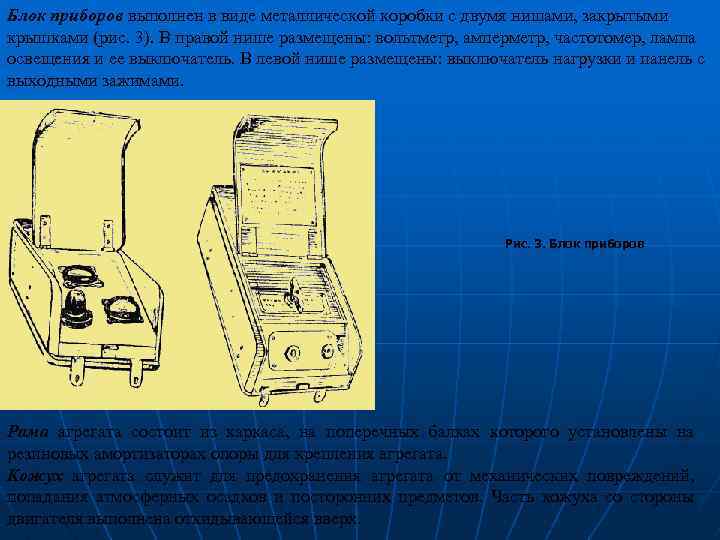

Блок приборов выполнен в виде металлической коробки с двумя нишами, закрытыми крышками (рис. 3). В правой нише размещены: вольтметр, амперметр, частотомер, лампа освещения и ее выключатель. В левой нише размещены: выключатель нагрузки и панель с выходными зажимами. Рис. 3. Блок приборов Рама агрегата состоит из каркаса, на поперечных балках которого установлены на резиновых амортизаторах опоры для крепления агрегата. Кожух агрегата служит для предохранения агрегата от механических повреждений, попадания атмосферных осадков и посторонних предметов. Часть кожуха со стороны двигателя выполнена откидывающейся вверх.

Технические характеристики осветительных электростанций Параметр ЭСБ-1 -ВО ЭСБ-2 -ВО ЭСБ-4 -ВО Мощность, к. Вт 1 2 4 Тип генератора ГАБ-1 -0/239 ГАБ-2 -0/230 ГАБ-4 -0/230 Напряжение, В 230 Частота тока, Гц 50 50 Род тока однофазный, переменный Масса полностью укомплектованной станции без автоприцепа, кг 360 900 1200 Общая длина кабельной сети, м 641 675 1050 2 2 -3 1, 5— 2 2 СМДВ УД-1 УД-2 1, 48 2, 94 5, 88 Вместимость топливного бака, л 13 19 Расход топлива, кг/ч Не более 1, 8 Не более 3 Количество одновременно включаемых точек, шт. 50 75 Количество светильников в комплекте, шт. : с отражателем 48 64 без отражателя 12 16 Расчет станции, чел. Время развертывания станции, ч Двигатель: тип мощность, к. Вт

Показатели ЭСБ-2 -ВЗ ЭСБ-4 -ВЗ Мощность, к. Вт 2 5, 92 Напряжение, В 115 Род тока Постоянный Сила тока, А 17, 5 40 Тип агрегата АБ-2 -П/115 АБ-4 -П/115 Двигатель: тип модель Карбюраторный УД-1 УД-2 мощность, л. с. 4 8 Емкость, л: топливного бака 10 20 системы смазки 2 4 Норма расхода топлива, л/маш-ч 1, 8 3, 6 Время непрерывной работы без дозаправки топливом, ч 5, 5

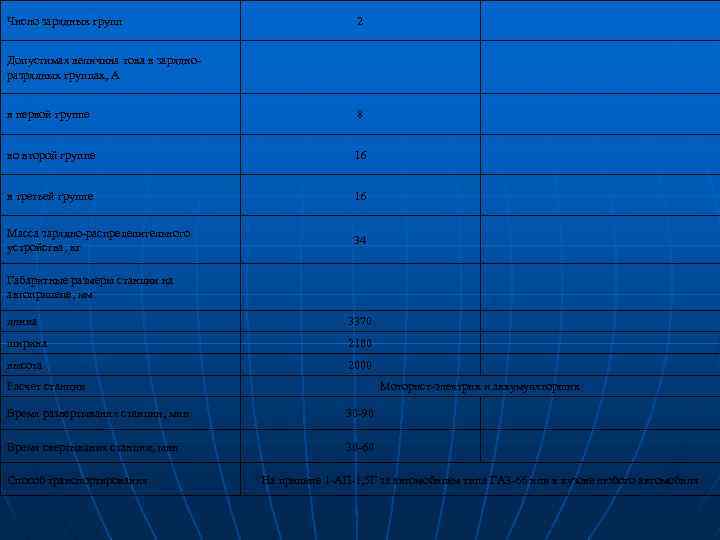

Число зарядных групп 2 Допустимая величина тока в зарядно разрядных группах, А в первой группе 8 во второй группе 16 в третьей группе 16 Масса зарядно распределительного устройства, кг 34 Габаритные размеры станции на автоприцепе, мм: длина 3370 ширина 2100 высота 2000 Расчет станции Моторист электрик и аккумуляторщик Время развертывания станции, мин 30 90 Время свертывания станции, мин 30 60 Способ транспортирования На прицепе 1 АП 1, 5 Г за автомобилем типа ГАЗ 66 или в кузове любого автомобиля

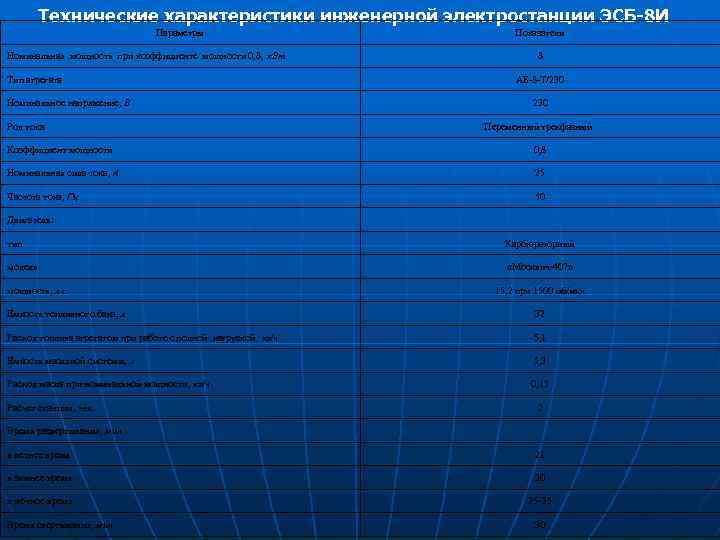

Технические характеристики инженерной электростанции ЭСБ-8 И Параметры Номинальная мощность при коэффициенте мощности 0, 8, к. Вт Тип агрегата Номинальное напряжение, В Род тока Показатели 8 АБ 8 Т/230 Переменный трехфазный Коэффициент мощности 0, 8 Номинальная сила тока, А 25 Частота тока, Гц 50 Двигатель: тип Карбюраторный модель «Москвич 407» мощность, л. с. 15, 2 при 1500 об/мин Емкость топливного бака, л 32 Расход топлива агрегатом при работе с полной. нагрузкой, кг/ч 5, 1 Емкость масляной системы, л 5, 3 Расход масла при номинальной мощности, кг/ч 0, 15 Расчет станции, чел. 2 Время развертывания, мин в летнее время 21 в зимнее время 30 в ночное время 25 35 Время свертывания, мин 30

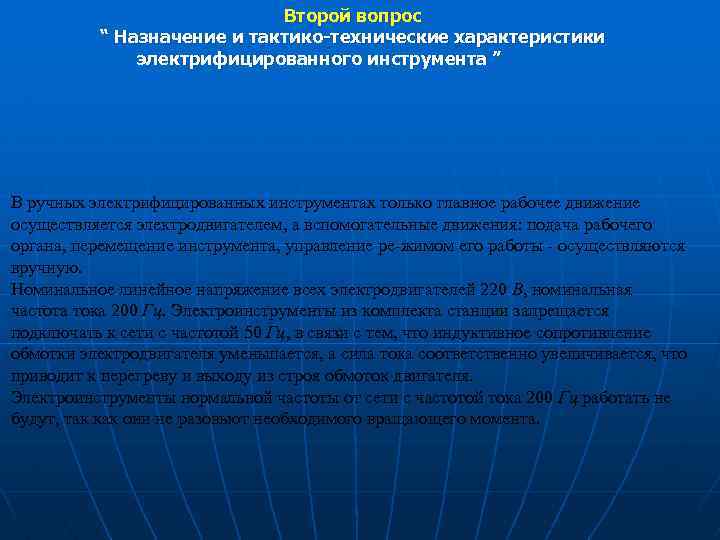

Второй вопрос “ Назначение и тактико-технические характеристики электрифицированного инструмента ” В ручных электрифицированных инструментах только главное рабочее движение осуществляется электродвигателем, а вспомогательные движения: подача рабочего органа, перемещение инструмента, управление ре жимом его работы осуществляются вручную. Номинальное линейное напряжение всех электродвигателей 220 В, номинальная частота тока 200 Гц. Электроинструменты из комплекта станции запрещается подключать к сети с частотой 50 Гц, в связи с тем, что индуктивное сопротивление обмотки электродвигателя уменьшается, а сила тока соответственно увеличивается, что приводит к перегреву и выходу из строя обмоток двигателя. Электроинструменты нормальной частоты от сети с частотой тока 200 Гц работать не будут, так как они не разовьют необходимого вращающего момента.

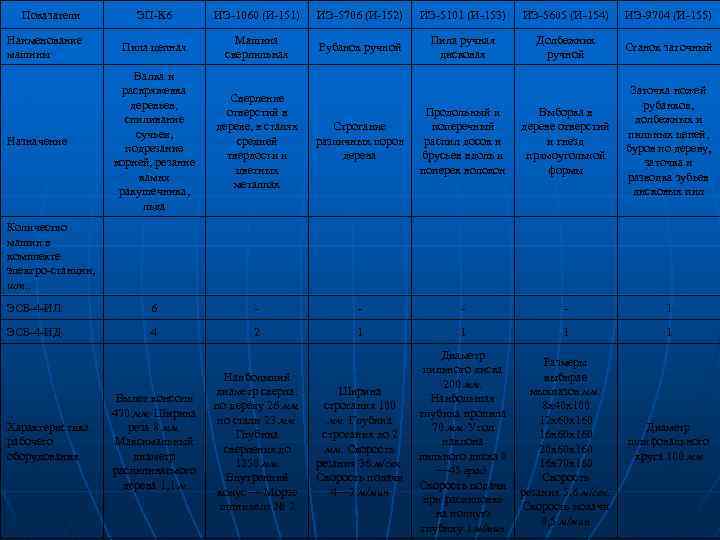

Показатели ЭП К 6 ИЭ 1060 (И 151) ИЭ 5706 (И 152) ИЭ 5101 (И 153) ИЭ 5605 (И 154) ИЭ 9704 (И 155) Пила цепная Машина сверлильная Рубанок ручной Пила ручная дисковая Долбежник ручной Станок заточный Валка и раскряжевка деревьев, спиливание сучьев, подрезание корней, резание камня ракушечника, льда Сверление отверстий в дереве, в сталях средней твердости и цветных металлах Строгание различных пород дерева Продольный и поперечный распил досок и брусьев вдоль и поперек волокон Выборка в дереве отверстий и гнезд прямоугольной формы Заточка ножей рубанков, долбежных и пильных цепей, буров по дереву, заточка и разводка зубьев дисковых пил Количество машин в комплекте электро станции, шт. : ЭСБ 4 ИЛ 6 1 ЭСБ 4 ИД 4 2 1 1 Наименование машины Назначение Характеристика рабочего оборудования Вылет консоли 470 мм. Ширина реза 8 мм. Максимальный диаметр распиливаемого дерева 1, 1 м Наибольший диаметр сверла: по дереву 26 мм, по стали 23 мм. Глубина сверления до 1250 мм. Внутренний конус — Морзе шпинделя № 2 Диаметр Размеры пильного диска выбирае 200 мм. Ширина мыхпазов мм: Наибольшая строгания 100 8 х40 х100 глубина пропила мм. Глубина 12 х60 х160 70 мм. Угол строгания до 2 16 х60 х160 наклона мм. Скорость 20 х60 х160 пильного диска 0 резания 36 м/сек. 16 х70 х160 — 45 град. Скорость подачи 4— 7 м/мин резания 5, 6 м/сек. при распиловке Скорость подачи на полную 0, 5 м/мин глубину 1 м/мин Диаметр шлифовального круга 100 мм

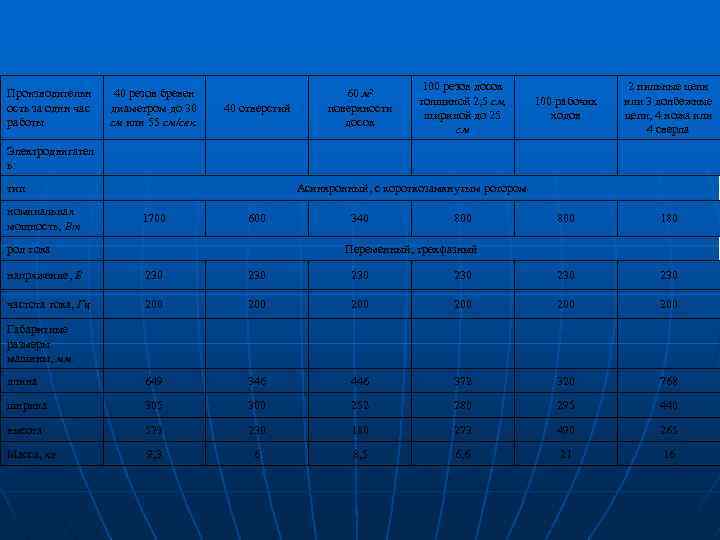

Производительн ость за один час работы 40 резов бревен диаметром до 30 см или 55 см/сек. Электродвигател ь: 40 отверстий 60 м 2 поверхности досок 100 резов досок толщиной 2, 5 см, шириной до 25 см 100 рабочих ходов 2 пильные цепи или 3 долбежные цепи, 4 ножа или 4 сверла 800 180 тип номинальная мощность, Вт Асинхронный, с короткозамкнутым ротором 1700 600 род тока 340 800 Переменный, трехфазный напряжение, В 230 230 частота тока, Гц 200 200 длина 649 346 446 372 320 768 ширина 305 300 252 280 295 440 высота 573 230 180 273 490 265 Масса, кг 9, 3 6 8, 5 6, 6 21 16 Габаритные размеры машины, мм:

Третий вопрос “Техника безопасности при работе на передвижных электростанциях. Оказание первой помощи при поражении электрическим током” Требования к личному составу, обслуживающему электроустановки 1. К обслуживанию электроустановок допускается личный состав, прошедший подготовку по устройству и безопасной эксплуатации электроустановок, имеющий соответствующую квалификационную группу по мерам безопасности и удовлетворяющий по состоянию здоровья установленным требованиям. 2. При назначении на должность личный состав, обслуживающий электроустановки, должен пройти инструктаж по мерам безопасности. 3. Личный состав, обслуживающий электроустановки, должен знать: правила электробезопасности, руководства по устройству и эксплуатации электроустановок, приемы освобождения пострадавшего от электрического тока и правила оказания первой помощи пострадавшему. В ходе работы периодически проводятся проверки знаний личного состава по требованиям безопасности. Командиры, в ведении которых находятся электроустановки, обязаны организовать не реже одного раза в квартал инструктаж на рабочем месте личного состава, обслуживающего электроустановки, с оформлением записи в журнале установленной формы. Ответственность за правильную и безопасную эксплуатацию электроустановок, за соблюдение мер безопасности возлагается на командира части. Лица, нарушившие правила, отстраняются от работы и привлекаются к дисциплинарной или уголовной

Требования к системе обеспечения электробезопасности Опасным для обслуживающего состава считается напряжение, превышающее 24 В в установках переменного тока и 50 В в установках постоянного тока. При отсутствии на агрегате устройства для постоянного контроля изоляции корпус агрегата перед запуском должен быть заземлен. Для этого используются заземлители, входящие в комплект электростанции. Они должны забиваться в почву на всю их длину. На поверхности заземлителей и болтовых соединений для крепления заземляющих проводников не должно быть ржавчины, краски и смазки. Величина сопротивления растеканию защитного заземления должна быть не более 25 Ом. Измерение сопротивления защитного заземления производится мегомметрами. Минимально допустимое сопротивление изоляции передвижной электроустановки относительно земли зависит от напряжения, частоты и рода тока. Измерение сопротивления изоляции производится по отдельным элементам станции (агрегат, кабельная сеть, электроинструмент). Сопротивление изоляции измеряется между фазами и между каждой фазой и корпусом. Сопротивление изоляции измеряется с помощью мегомметра, входящего в комплект станции, при неработающем агрегате. Запрещается производить ремонт электрооборудования при работающем агрегате и работать со снятой шторкой блока аппаратуры, а также касаться зажимов и токоведущих проводников как снаружи агрегата, так и внутри блоков аппаратуры и приборов. При подключении кабеля нагрузки во время работы агрегата необходимо убедиться в том, что выключатель нагрузки находится в положении ОТКЛЮЧЕНО. Смену предохранителей с открытыми плавкими вставками и перегоревших ламп производить только при снятом напряжении.

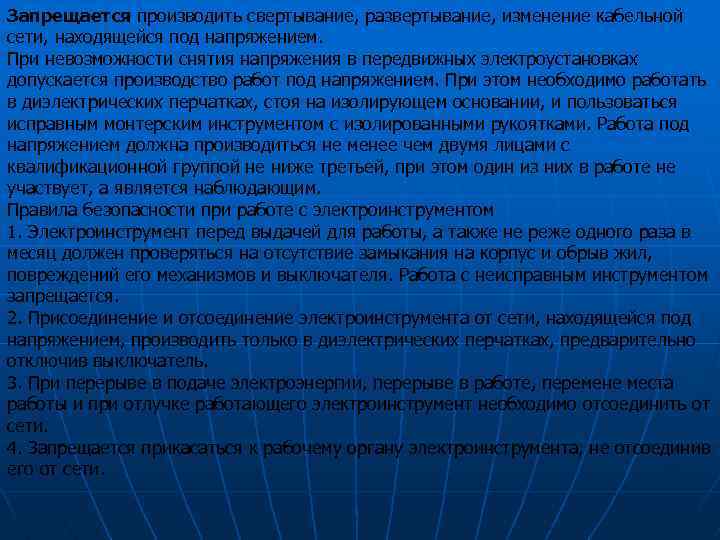

Запрещается производить свертывание, развертывание, изменение кабельной сети, находящейся под напряжением. При невозможности снятия напряжения в передвижных электроустановках допускается производство работ под напряжением. При этом необходимо работать в диэлектрических перчатках, стоя на изолирующем основании, и пользоваться исправным монтерским инструментом с изолированными рукоятками. Работа под напряжением должна производиться не менее чем двумя лицами с квалификационной группой не ниже третьей, при этом один из них в работе не участвует, а является наблюдающим. Правила безопасности при работе с электроинструментом 1. Электроинструмент перед выдачей для работы, а также не реже одного раза в месяц должен проверяться на отсутствие замыкания на корпус и обрыв жил, повреждений его механизмов и выключателя. Работа с неисправным инструментом запрещается. 2. Присоединение и отсоединение электроинструмента от сети, находящейся под напряжением, производить только в диэлектрических перчатках, предварительно отключив выключатель. 3. При перерыве в подаче электроэнергии, перерыве в работе, перемене места работы и при отлучке работающего электроинструмент необходимо отсоединить от сети. 4. Запрещается прикасаться к рабочему органу электроинструмента, не отсоединив его от сети.

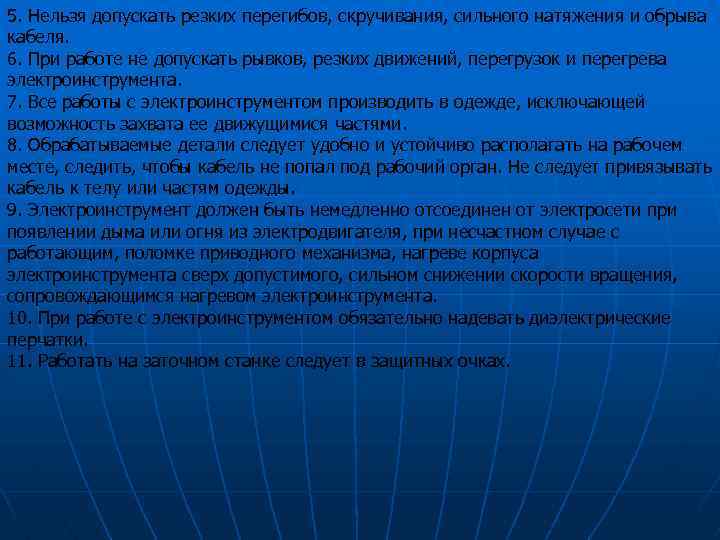

5. Нельзя допускать резких перегибов, скручивания, сильного натяжения и обрыва кабеля. 6. При работе не допускать рывков, резких движений, перегрузок и перегрева электроинструмента. 7. Все работы с электроинструментом производить в одежде, исключающей возможность захвата ее движущимися частями. 8. Обрабатываемые детали следует удобно и устойчиво располагать на рабочем месте, следить, чтобы кабель не попал под рабочий орган. Не следует привязывать кабель к телу или частям одежды. 9. Электроинструмент должен быть немедленно отсоединен от электросети при появлении дыма или огня из электродвигателя, при несчастном случае с работающим, поломке приводного механизма, нагреве корпуса электроинструмента сверх допустимого, сильном снижении скорости вращения, сопровождающимся нагревом электроинструмента. 10. При работе с электроинструментом обязательно надевать диэлектрические перчатки. 11. Работать на заточном станке следует в защитных очках.

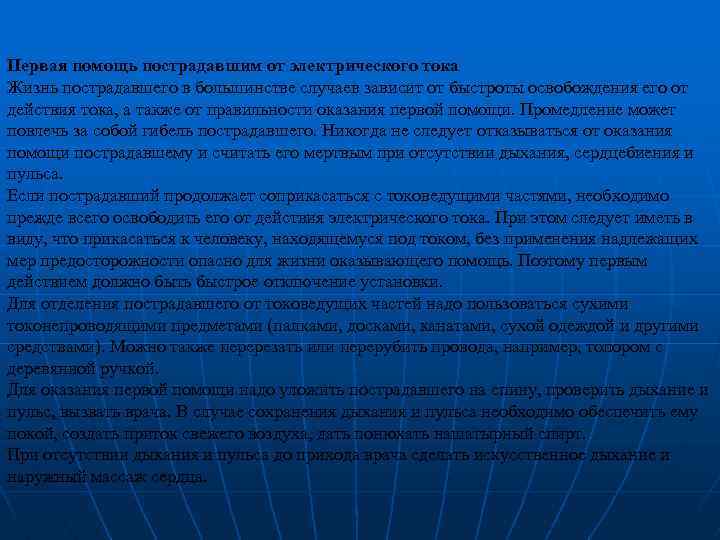

Первая помощь пострадавшим от электрического тока Жизнь пострадавшего в большинстве случаев зависит от быстроты освобождения его от действия тока, а также от правильности оказания первой помощи. Промедление может повлечь за собой гибель пострадавшего. Никогда не следует отказываться от оказания помощи пострадавшему и считать его мертвым при отсутствии дыхания, сердцебиения и пульса. Если пострадавший продолжает соприкасаться с токоведущими частями, необходимо прежде всего освободить его от действия электрического тока. При этом следует иметь в виду, что прикасаться к человеку, находящемуся под током, без применения надлежащих мер предосторожности опасно для жизни оказывающего помощь. Поэтому первым действием должно быть быстрое отключение установки. Для отделения пострадавшего от токоведущих частей надо пользоваться сухими токонепроводящими предметами (палками, досками, канатами, сухой одеждой и другими средствами). Можно также перерезать или перерубить провода, например, топором с деревянной ручкой. Для оказания первой помощи надо уложить пострадавшего на спину, проверить дыхание и пульс, вызвать врача. В случае сохранения дыхания и пульса необходимо обеспечить ему покой, создать приток свежего воздуха, дать понюхать нашатырный спирт. При отсутствии дыхания и пульса до прихода врача сделать искусственное дыхание и наружный массаж сердца.
