Тема 4 Силовые приводы наведения 2 Э

Тема № 4. Силовые приводы наведения 2 Э 2.

Занятие № 2. Назначение, устройство и принцип работы элементов приводов.

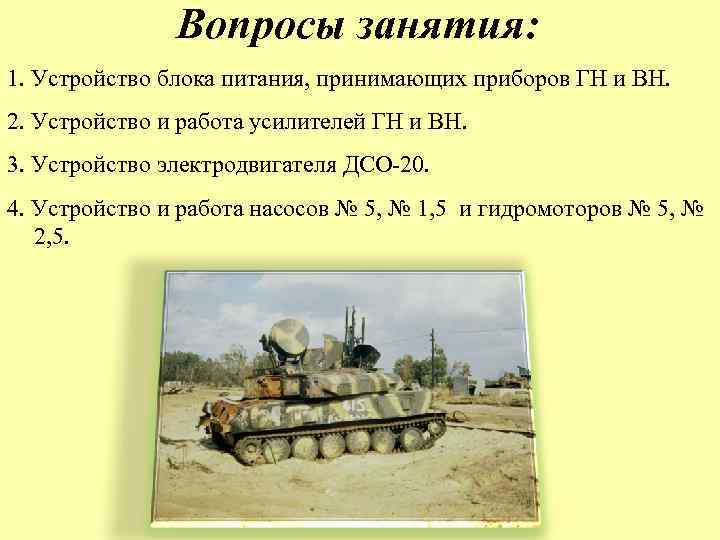

Вопросы занятия: 1. Устройство блока питания, принимающих приборов ГН и ВН. 2. Устройство и работа усилителей ГН и ВН. 3. Устройство электродвигателя ДСО-20. 4. Устройство и работа насосов № 5, № 1, 5 и гидромоторов № 5, № 2, 5.

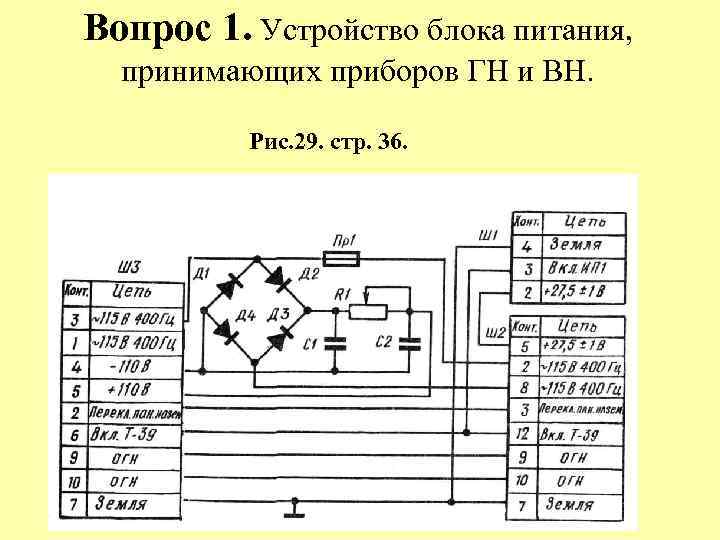

Вопрос 1. Устройство блока питания, принимающих приборов ГН и ВН. Рис. 29. стр. 36.

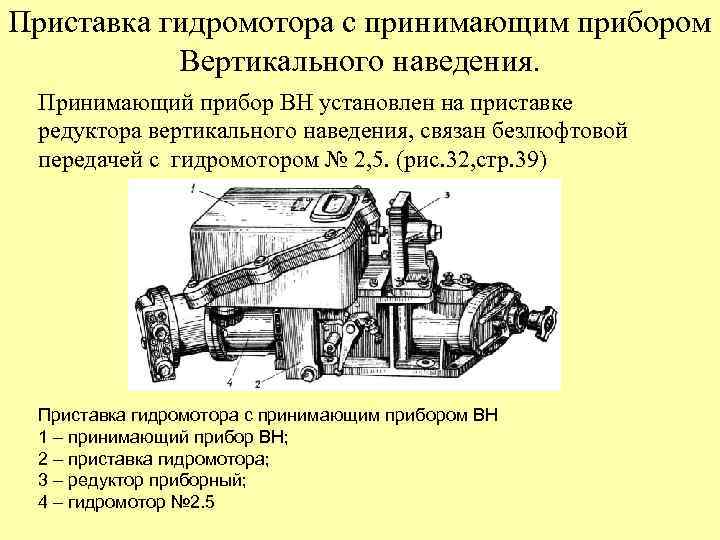

Приставка гидромотора с принимающим прибором Вертикального наведения. Принимающий прибор ВН установлен на приставке редуктора вертикального наведения, связан безлюфтовой передачей с гидромотором № 2, 5. (рис. 32, стр. 39) Приставка гидромотора с принимающим прибором ВН 1 – принимающий прибор ВН; 2 – приставка гидромотора; 3 – редуктор приборный; 4 – гидромотор № 2. 5

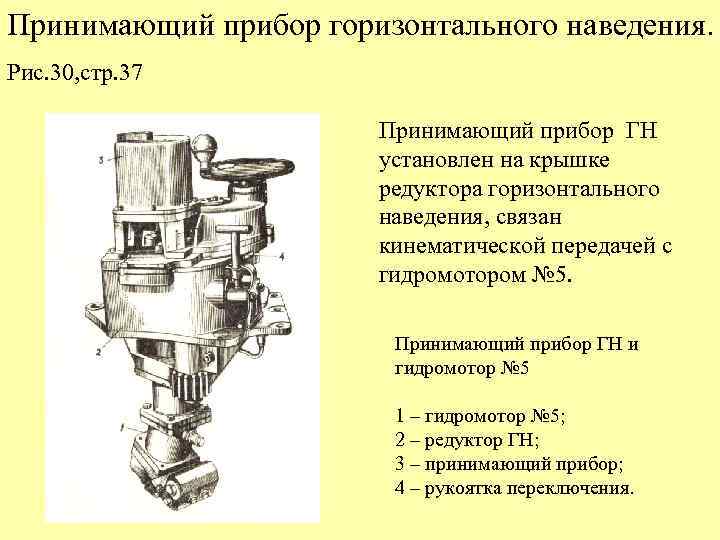

Принимающий прибор горизонтального наведения. Рис. 30, стр. 37 Принимающий прибор ГН установлен на крышке редуктора горизонтального наведения, связан кинематической передачей с гидромотором № 5. Принимающий прибор ГН и гидромотор № 5 1 – гидромотор № 5; 2 – редуктор ГН; 3 – принимающий прибор; 4 – рукоятка переключения.

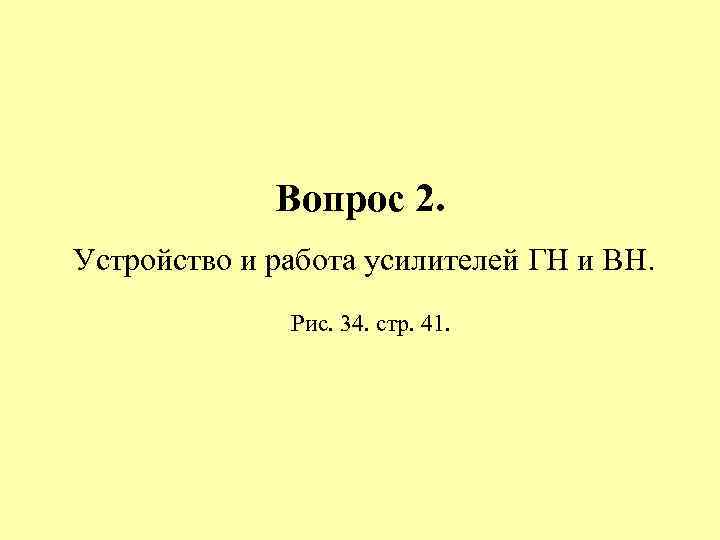

Вопрос 2. Устройство и работа усилителей ГН и ВН. Рис. 34. стр. 41.

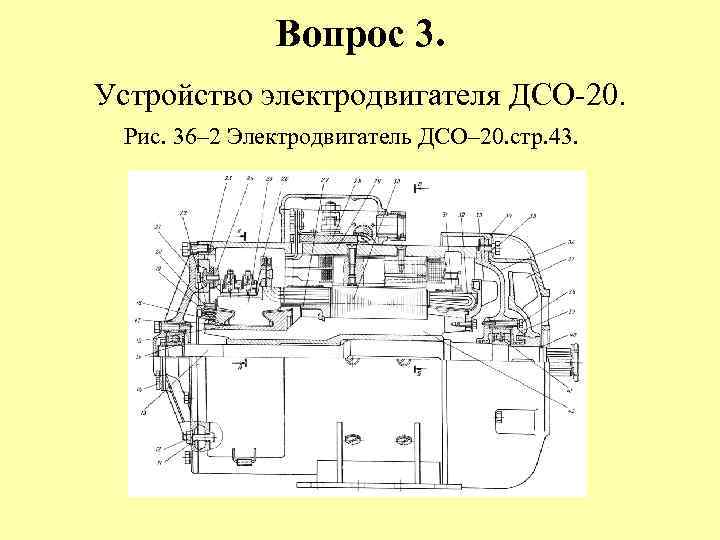

Вопрос 3. Устройство электродвигателя ДСО-20. Рис. 36– 2 Электродвигатель ДСО– 20. стр. 43.

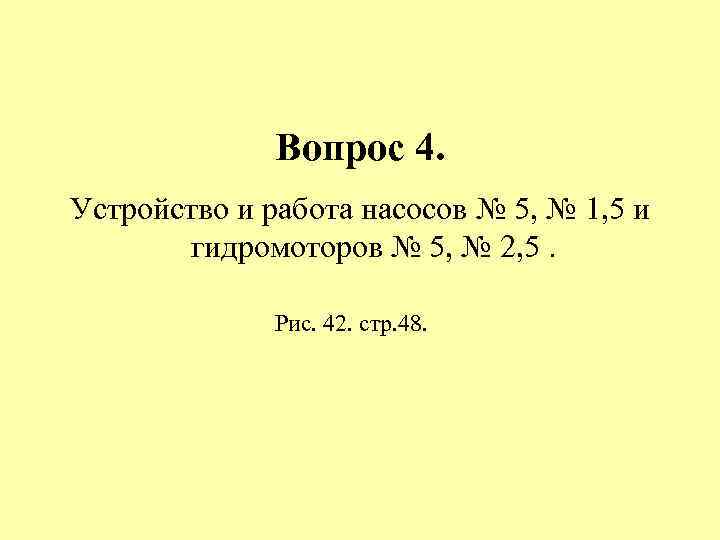

Вопрос 4. Устройство и работа насосов № 5, № 1, 5 и гидромоторов № 5, № 2, 5. Рис. 42. стр. 48.

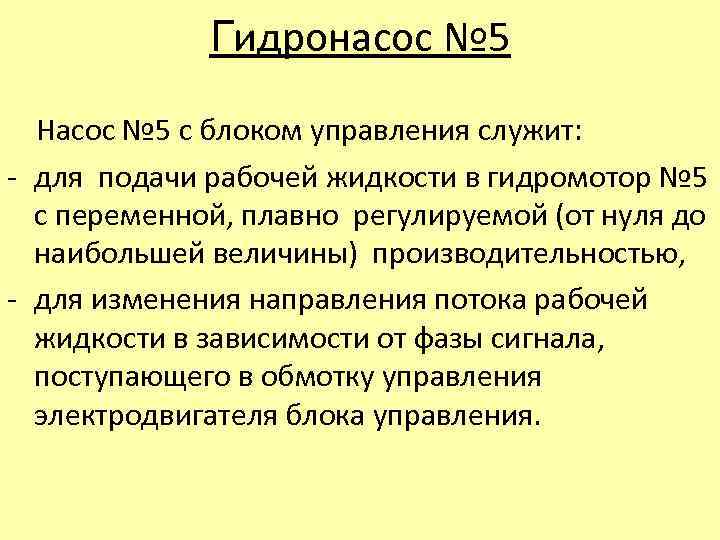

Гидронасос № 5 Насос № 5 с блоком управления служит: - для подачи рабочей жидкости в гидромотор № 5 с переменной, плавно регулируемой (от нуля до наибольшей величины) производительностью, - для изменения направления потока рабочей жидкости в зависимости от фазы сигнала, поступающего в обмотку управления электродвигателя блока управления.

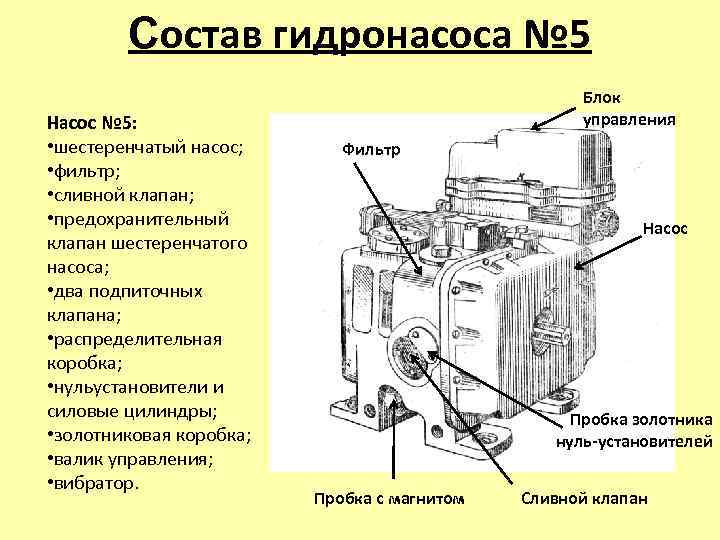

Состав гидронасоса № 5 Насос № 5: • шестеренчатый насос; • фильтр; • сливной клапан; • предохранительный клапан шестеренчатого насоса; • два подпиточных клапана; • распределительная коробка; • нульустановители и силовые цилиндры; • золотниковая коробка; • валик управления; • вибратор. Блок управления Фильтр Насос Пробка золотника нуль-установителей Пробка с магнитом Сливной клапан

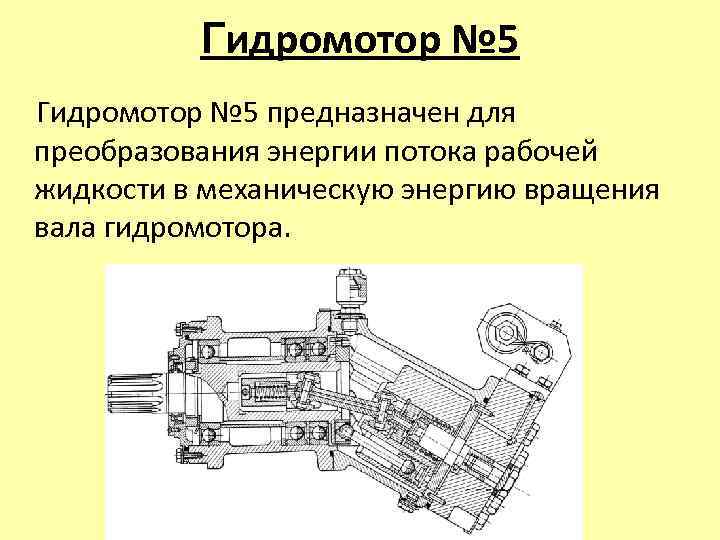

Гидромотор № 5 предназначен для преобразования энергии потока рабочей жидкости в механическую энергию вращения вала гидромотора.

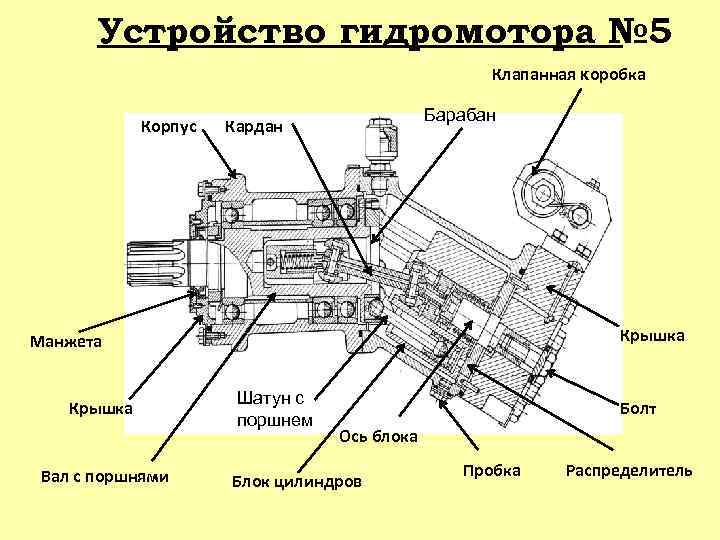

Устройство гидромотора № 5 Клапанная коробка Корпус Барабан Кардан Крышка Манжета Крышка Вал с поршнями Шатун с поршнем Болт Ось блока Блок цилиндров Пробка Распределитель

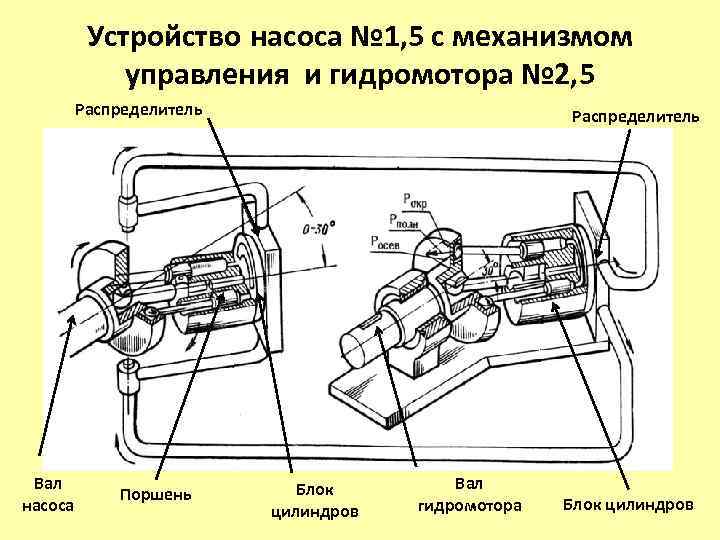

Устройство насоса № 1, 5 с механизмом управления и гидромотора № 2, 5 Распределитель Вал насоса Поршень Распределитель Блок цилиндров Вал гидромотора Блок цилиндров

Работа насоса № 1, 5 с механизмом управления и гидромотора № 2, 5

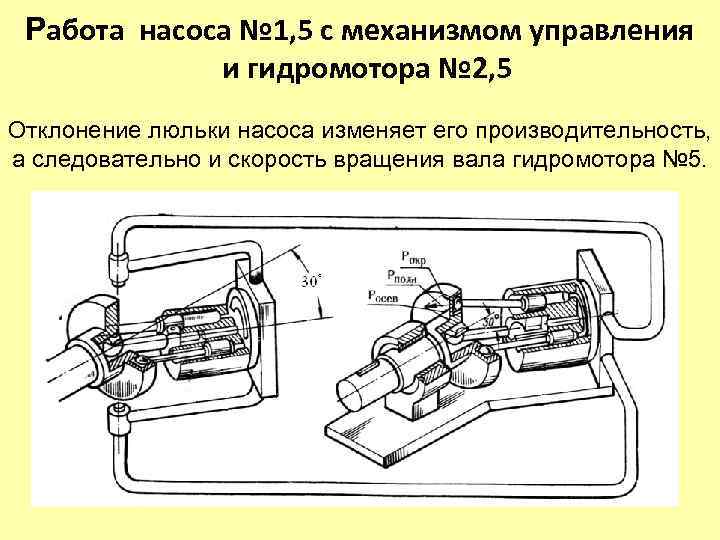

Работа насоса № 1, 5 с механизмом управления и гидромотора № 2, 5 Отклонение люльки насоса изменяет его производительность, а следовательно и скорость вращения вала гидромотора № 5.

Кинематическая схема насоса № 5

Функциональная схема приводов наведения

Функциональная схема приводов наведения
