04_Внутреннее устройство ПК.ppt

  • Количество слайдов: 59

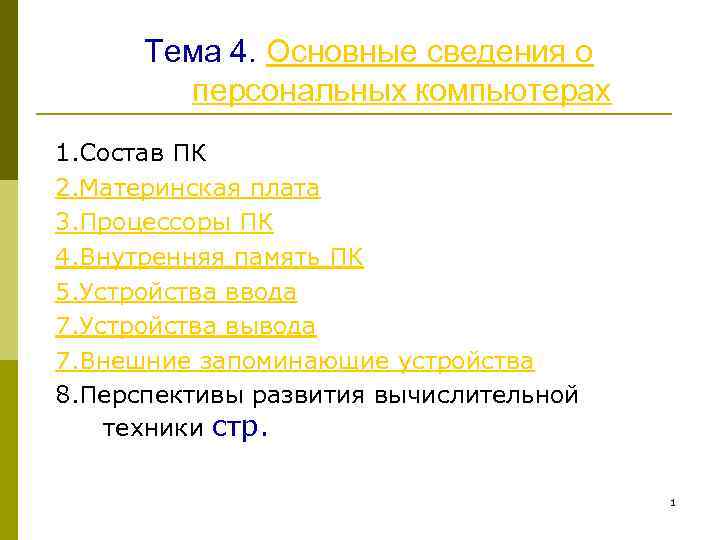

Тема 4. Основные сведения о персональных компьютерах 1. Состав ПК 2. Материнская плата 3. Тема 4. Основные сведения о персональных компьютерах 1. Состав ПК 2. Материнская плата 3. Процессоры ПК 4. Внутренняя память ПК 5. Устройства ввода 7. Устройства вывода 7. Внешние запоминающие устройства 8. Перспективы развития вычислительной техники стр. 1

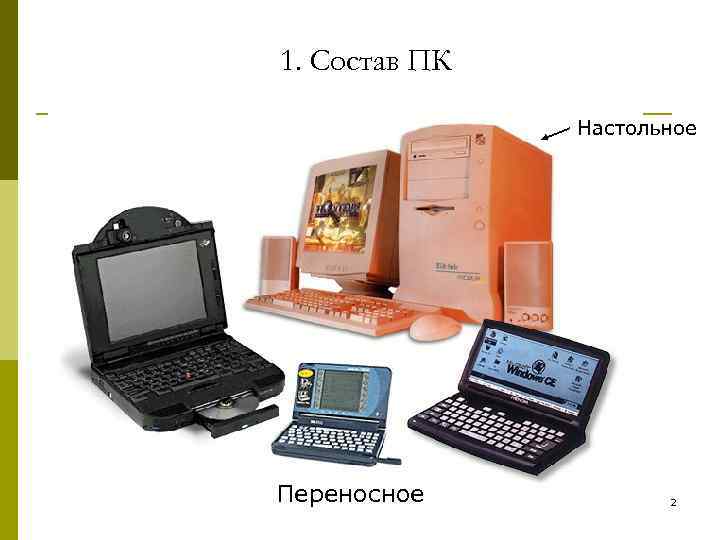

1. Состав ПК Настольное Переносное 2 1. Состав ПК Настольное Переносное 2

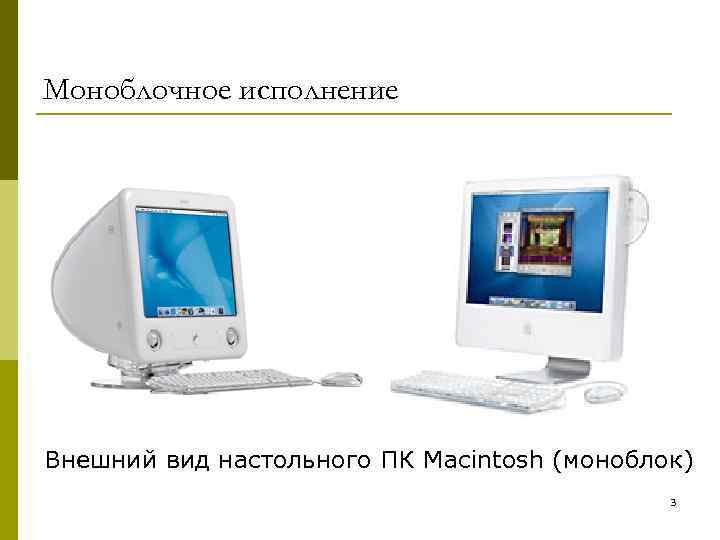

Моноблочное исполнение Внешний вид настольного ПК Macintosh (моноблок) 3 Моноблочное исполнение Внешний вид настольного ПК Macintosh (моноблок) 3

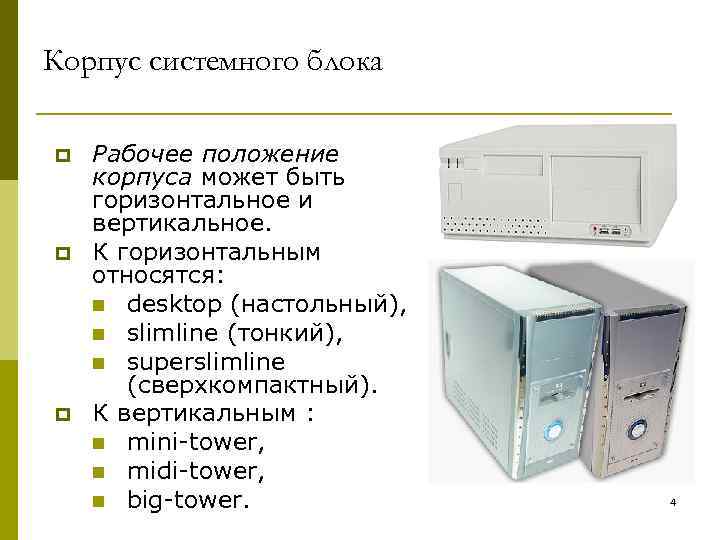

Корпус системного блока p p p Рабочее положение корпуса может быть горизонтальное и вертикальное. Корпус системного блока p p p Рабочее положение корпуса может быть горизонтальное и вертикальное. К горизонтальным относятся: n desktop (настольный), n slimline (тонкий), n superslimline (сверхкомпактный). К вертикальным : n mini-tower, n midi-tower, n big-tower. 4

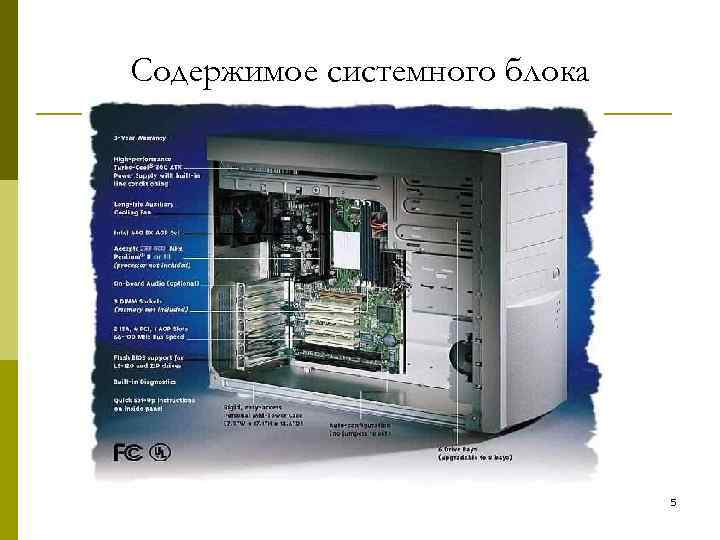

Содержимое системного блока 5 Содержимое системного блока 5

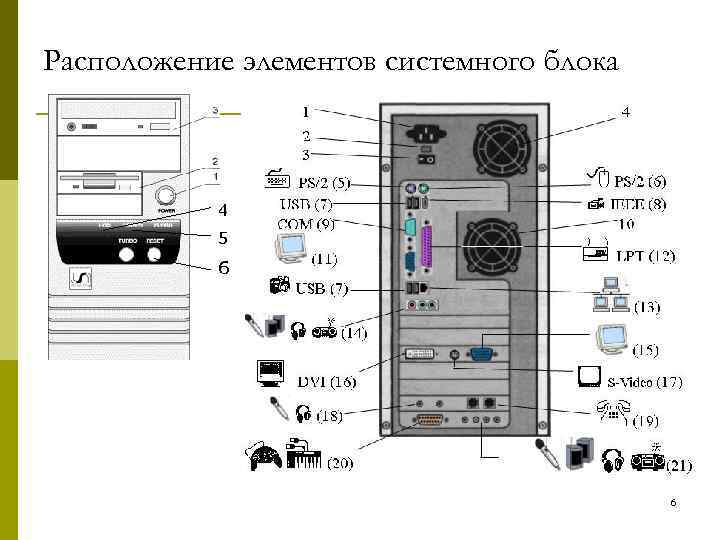

Расположение элементов системного блока 4 5 6 6 Расположение элементов системного блока 4 5 6 6

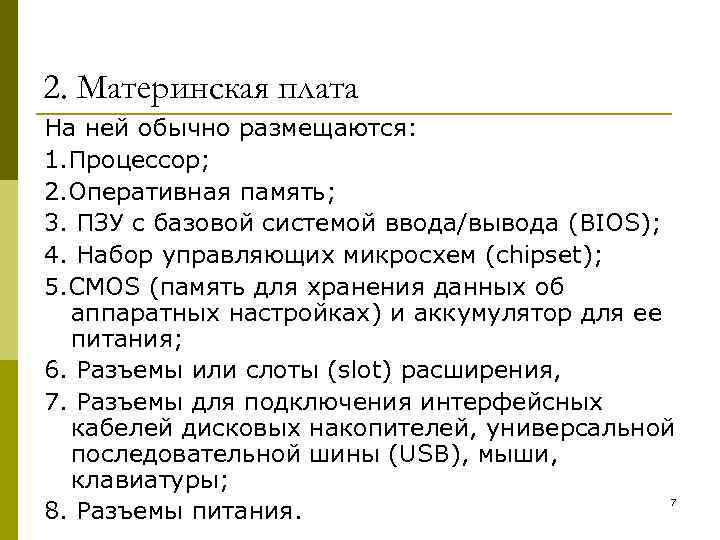

2. Материнская плата На ней обычно размещаются: 1. Процессор; 2. Оперативная память; 3. ПЗУ 2. Материнская плата На ней обычно размещаются: 1. Процессор; 2. Оперативная память; 3. ПЗУ с базовой системой ввода/вывода (BIOS); 4. Набор управляющих микросхем (chipset); 5. CMOS (память для хранения данных об аппаратных настройках) и аккумулятор для ее питания; 6. Разъемы или слоты (slot) расширения, 7. Разъемы для подключения интерфейсных кабелей дисковых накопителей, универсальной последовательной шины (USB), мыши, клавиатуры; 7 8. Разъемы питания.

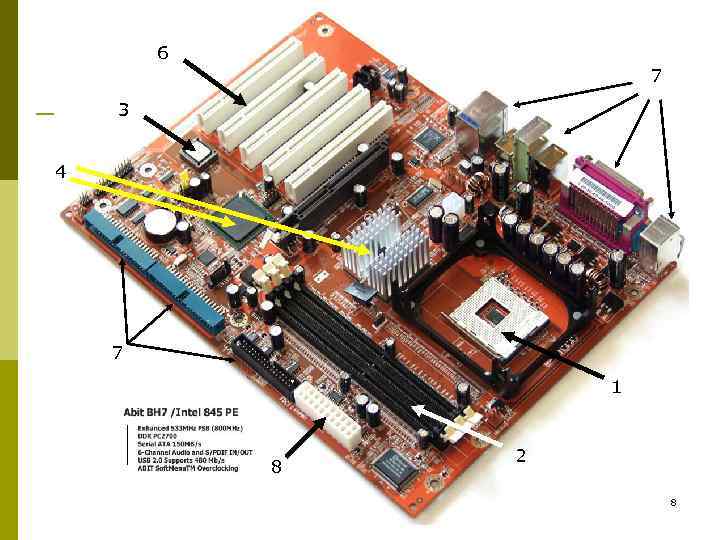

6 7 3 4 7 1 8 2 8 6 7 3 4 7 1 8 2 8

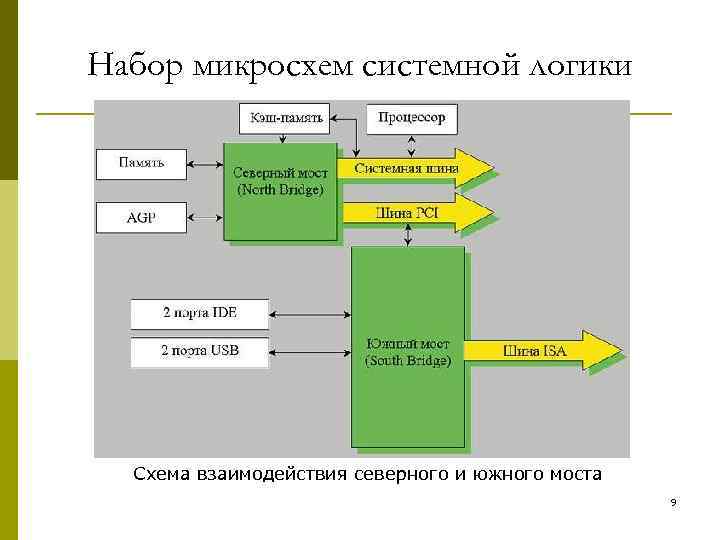

Набор микросхем системной логики Схема взаимодействия северного и южного моста 9 Набор микросхем системной логики Схема взаимодействия северного и южного моста 9

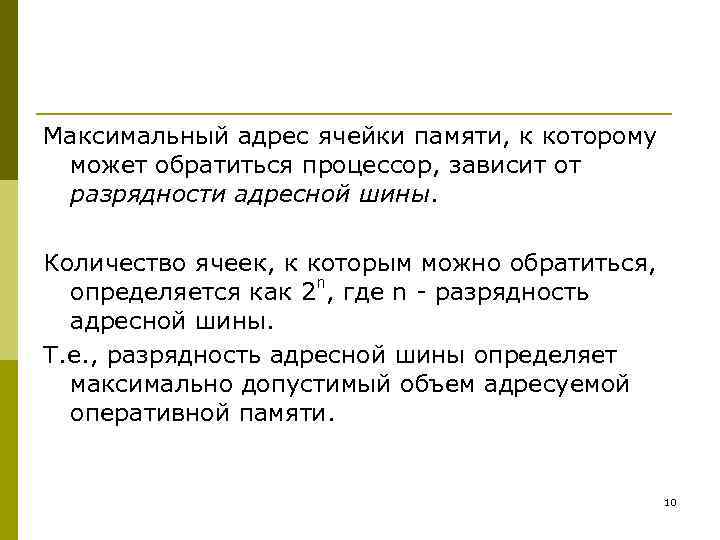

Максимальный адрес ячейки памяти, к которому может обратиться процессор, зависит от разрядности адресной шины. Максимальный адрес ячейки памяти, к которому может обратиться процессор, зависит от разрядности адресной шины. Количество ячеек, к которым можно обратиться, определяется как 2 n, где n - разрядность адресной шины. Т. е. , разрядность адресной шины определяет максимально допустимый объем адресуемой оперативной памяти. 10

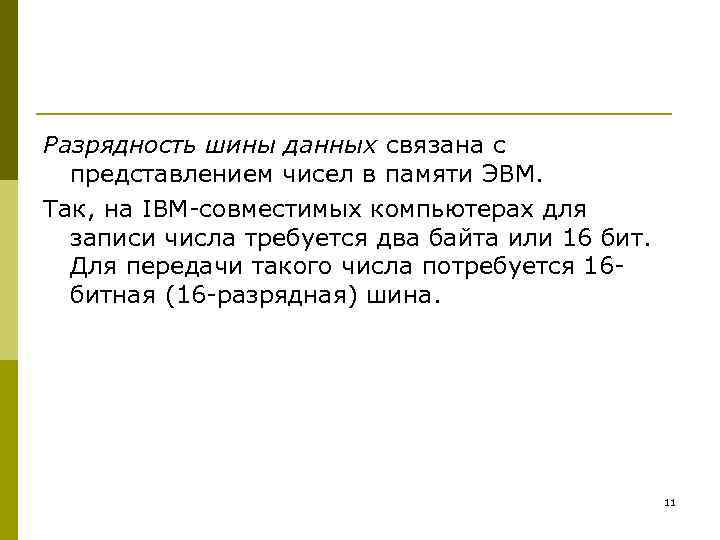

Разрядность шины данных связана с представлением чисел в памяти ЭВМ. Так, на IBM-совместимых компьютерах Разрядность шины данных связана с представлением чисел в памяти ЭВМ. Так, на IBM-совместимых компьютерах для записи числа требуется два байта или 16 бит. Для передачи такого числа потребуется 16 битная (16 -разрядная) шина. 11

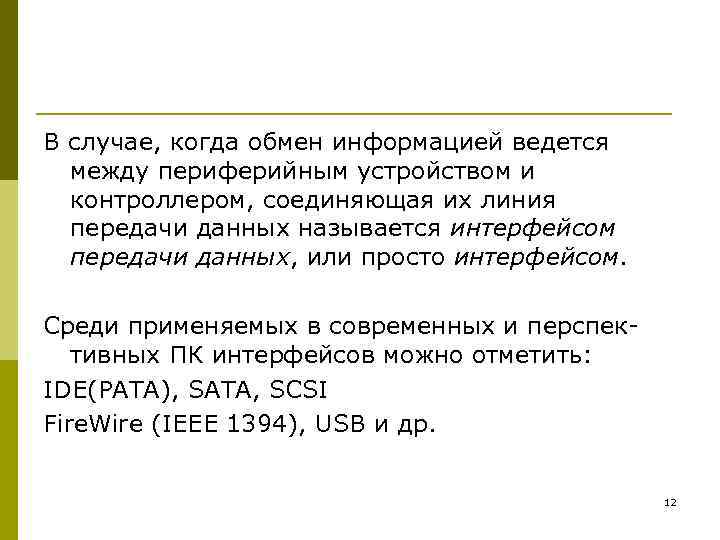

В случае, когда обмен информацией ведется между периферийным устройством и контроллером, соединяющая их линия В случае, когда обмен информацией ведется между периферийным устройством и контроллером, соединяющая их линия передачи данных называется интерфейсом передачи данных, или просто интерфейсом. Среди применяемых в современных и перспективных ПК интерфейсов можно отметить: IDE(PATA), SATA, SCSI Fire. Wire (IEEE 1394), USB и др. 12

Разъемы для подключения устройств Выводы интегрированных устройств: n Мышь, клавиатура n Порты USB и Разъемы для подключения устройств Выводы интегрированных устройств: n Мышь, клавиатура n Порты USB и IEEE-1394 n COM и LPT порты n Входы и выходы звука (аналоговые и цифровые) n Разъем сетевого адаптера 13

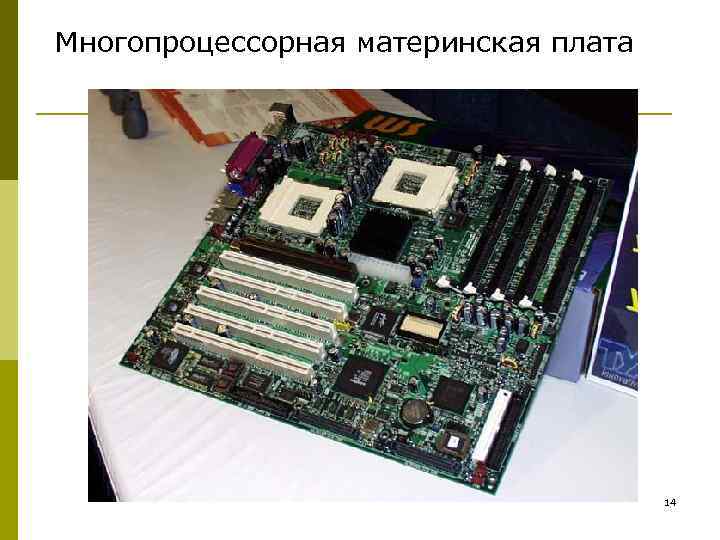

Многопроцессорная материнская плата 14 Многопроцессорная материнская плата 14

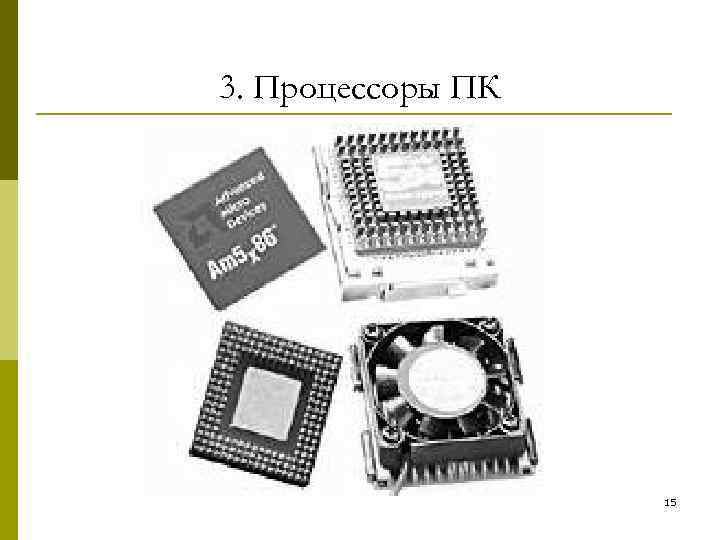

3. Процессоры ПК 15 3. Процессоры ПК 15

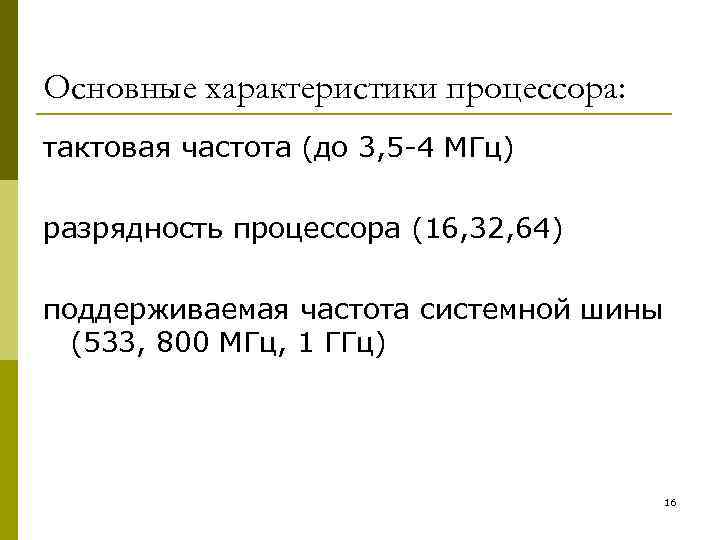

Основные характеристики процессора: тактовая частота (до 3, 5 -4 МГц) разрядность процессора (16, 32, Основные характеристики процессора: тактовая частота (до 3, 5 -4 МГц) разрядность процессора (16, 32, 64) поддерживаемая частота системной шины (533, 800 МГц, 1 ГГц) 16

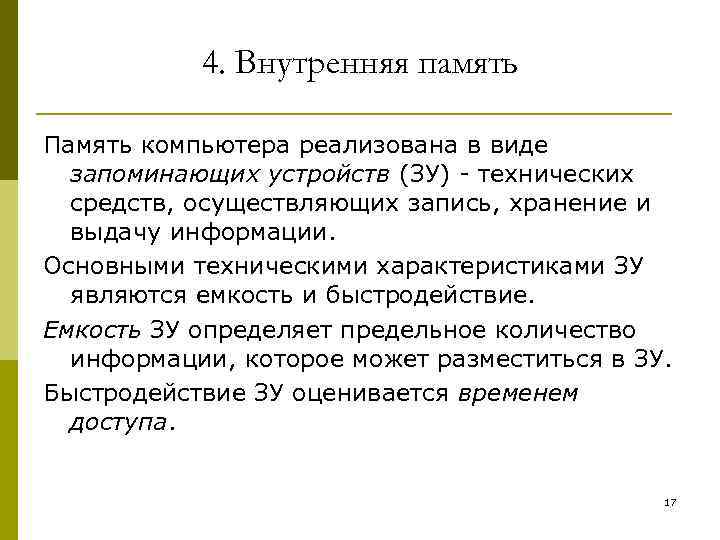

4. Внутренняя память Память компьютера реализована в виде запоминающих устройств (ЗУ) - технических средств, 4. Внутренняя память Память компьютера реализована в виде запоминающих устройств (ЗУ) - технических средств, осуществляющих запись, хранение и выдачу информации. Основными техническими характеристиками ЗУ являются емкость и быстродействие. Емкость ЗУ определяет предельное количество информации, которое может разместиться в ЗУ. Быстродействие ЗУ оценивается временем доступа. 17

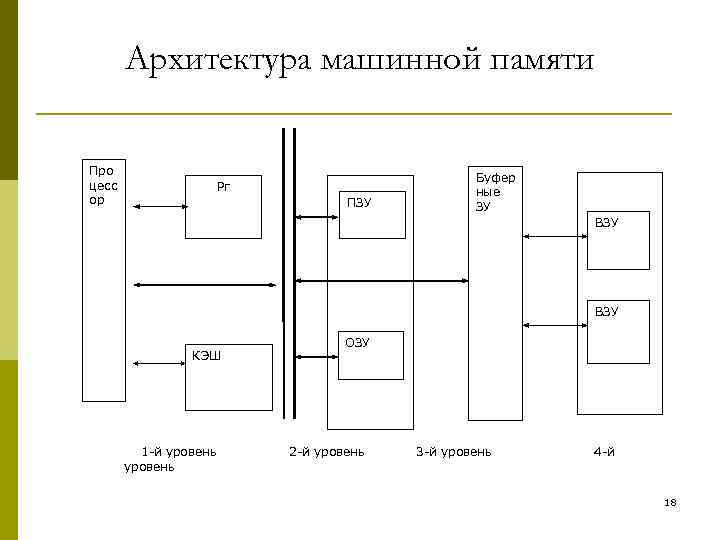

Архитектура машинной памяти Про цесс ор Рг ПЗУ Буфер ные ЗУ ВЗУ КЭШ 1 Архитектура машинной памяти Про цесс ор Рг ПЗУ Буфер ные ЗУ ВЗУ КЭШ 1 -й уровень ОЗУ 2 -й уровень 3 -й уровень 4 -й 18

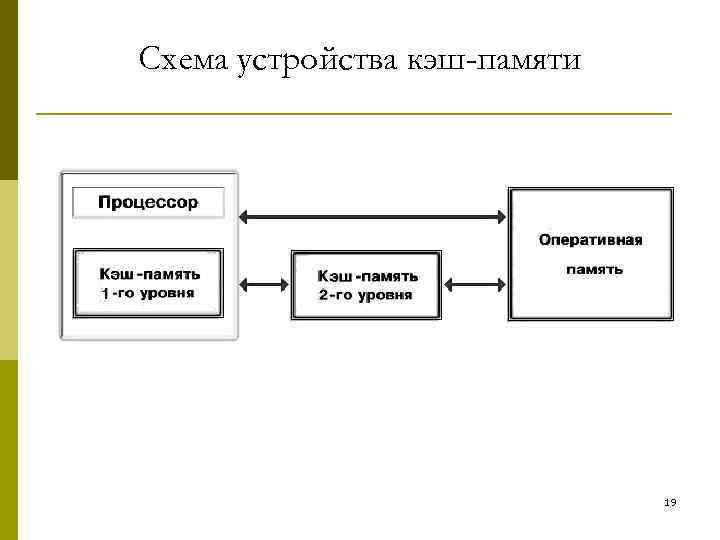

Схема устройства кэш-памяти 19 Схема устройства кэш-памяти 19

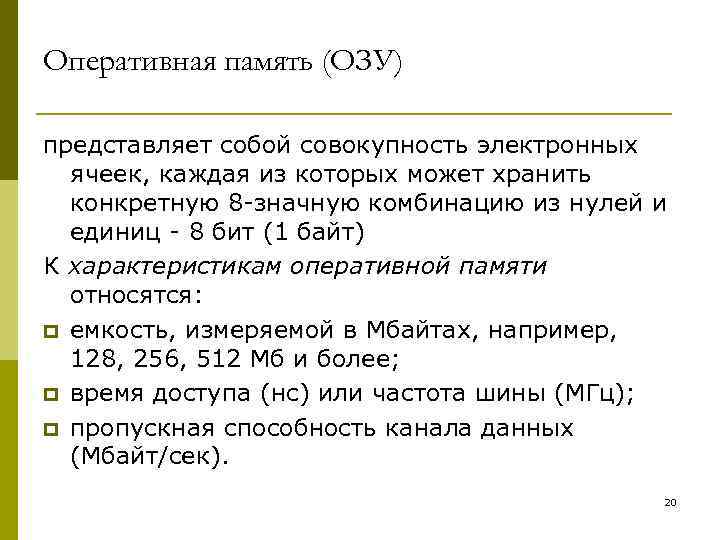

Оперативная память (ОЗУ) представляет собой совокупность электронных ячеек, каждая из которых может хранить конкретную Оперативная память (ОЗУ) представляет собой совокупность электронных ячеек, каждая из которых может хранить конкретную 8 -значную комбинацию из нулей и единиц - 8 бит (1 байт) К характеристикам оперативной памяти относятся: p емкость, измеряемой в Мбайтах, например, 128, 256, 512 Мб и более; p время доступа (нс) или частота шины (МГц); p пропускная способность канала данных (Мбайт/сек). 20

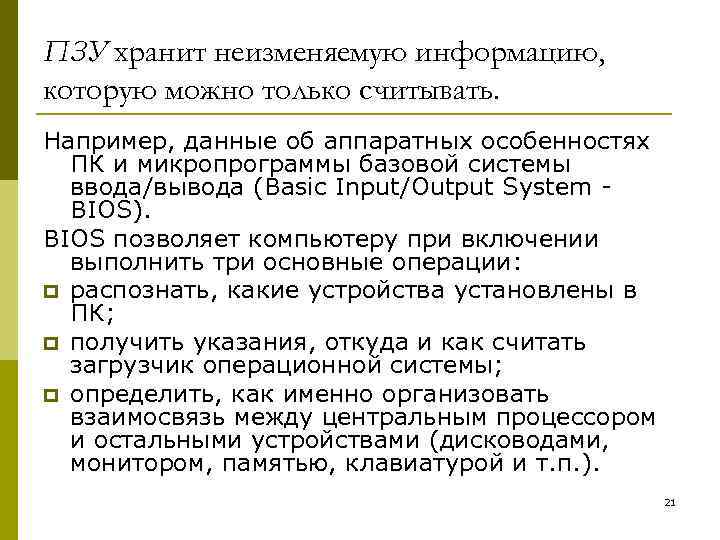

ПЗУ хранит неизменяемую информацию, которую можно только считывать. Например, данные об аппаратных особенностях ПК ПЗУ хранит неизменяемую информацию, которую можно только считывать. Например, данные об аппаратных особенностях ПК и микропрограммы базовой системы ввода/вывода (Basic Input/Output System - BIOS). BIOS позволяет компьютеру при включении выполнить три основные операции: p распознать, какие устройства установлены в ПК; p получить указания, откуда и как считать загрузчик операционной системы; p определить, как именно организовать взаимосвязь между центральным процессором и остальными устройствами (дисководами, монитором, памятью, клавиатурой и т. п. ). 21

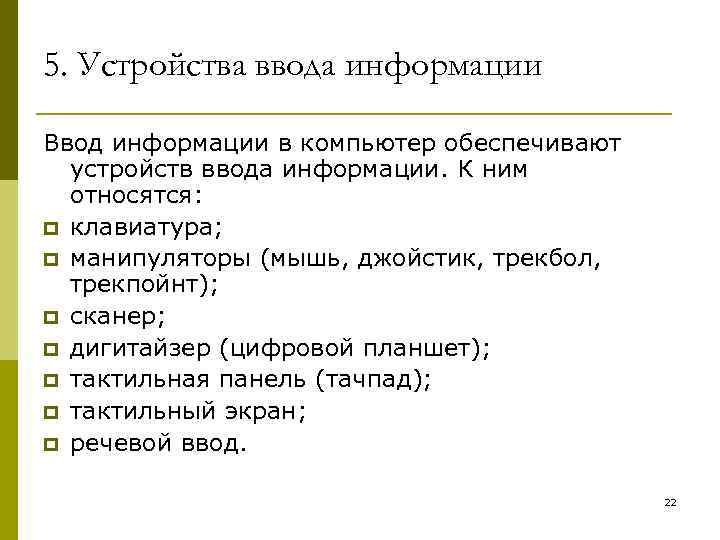

5. Устройства ввода информации Ввод информации в компьютер обеспечивают устройств ввода информации. К ним 5. Устройства ввода информации Ввод информации в компьютер обеспечивают устройств ввода информации. К ним относятся: p клавиатура; p манипуляторы (мышь, джойстик, трекбол, трекпойнт); p сканер; p дигитайзер (цифровой планшет); p тактильная панель (тачпад); p тактильный экран; p речевой ввод. 22

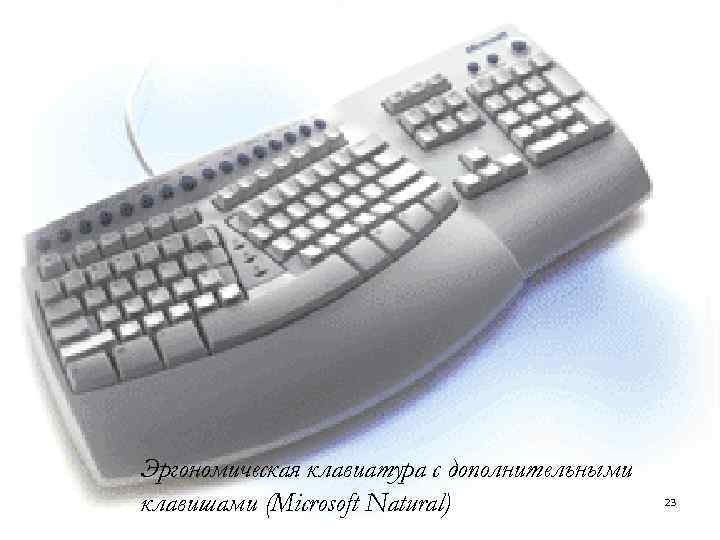

Эргономическая клавиатура с дополнительными клавишами (Microsoft Natural) 23 Эргономическая клавиатура с дополнительными клавишами (Microsoft Natural) 23

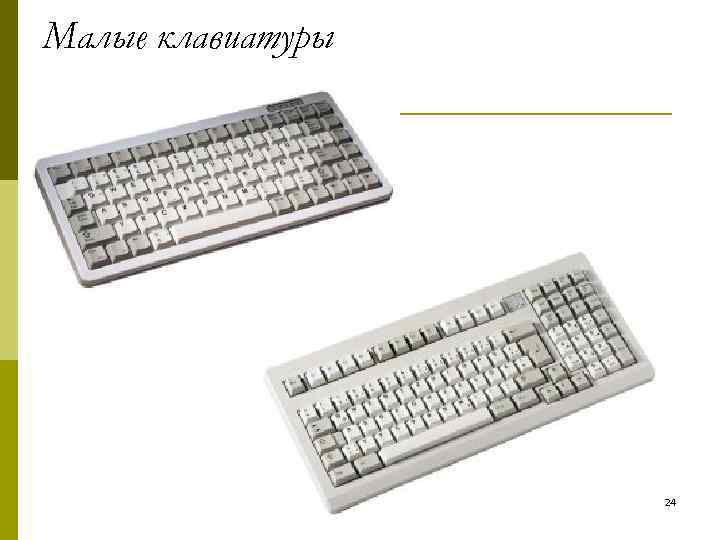

Малые клавиатуры 24 Малые клавиатуры 24

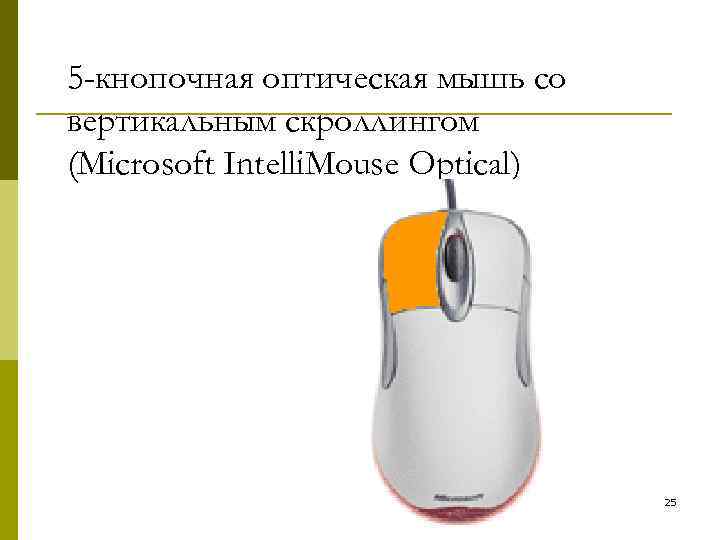

5 -кнопочная оптическая мышь со вертикальным скроллингом (Microsoft Intelli. Mouse Optical) 25 5 -кнопочная оптическая мышь со вертикальным скроллингом (Microsoft Intelli. Mouse Optical) 25

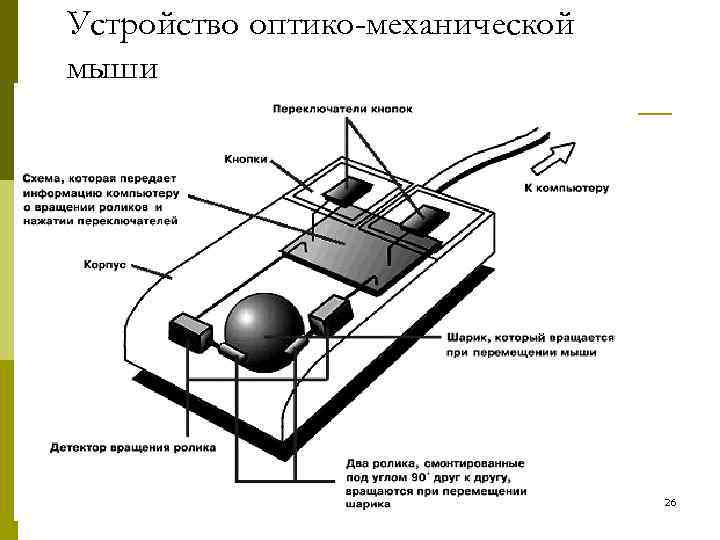

Устройство оптико-механической мыши 26 Устройство оптико-механической мыши 26

Трекбол (trackball) шаровой манипулятор устройство для перемещения указателя по экрану (управление: вращение пальцами рук Трекбол (trackball) шаровой манипулятор устройство для перемещения указателя по экрану (управление: вращение пальцами рук шара и нажатие кнопок) 27

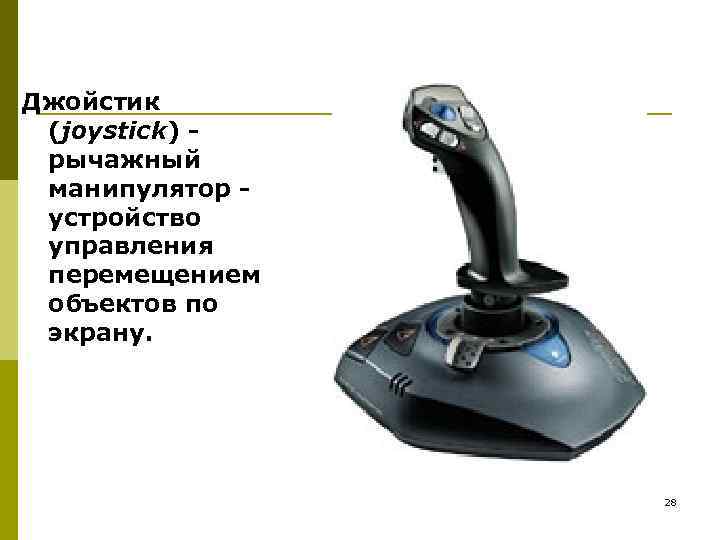

Джойстик (joystick) рычажный манипулятор устройство управления перемещением объектов по экрану. 28 Джойстик (joystick) рычажный манипулятор устройство управления перемещением объектов по экрану. 28

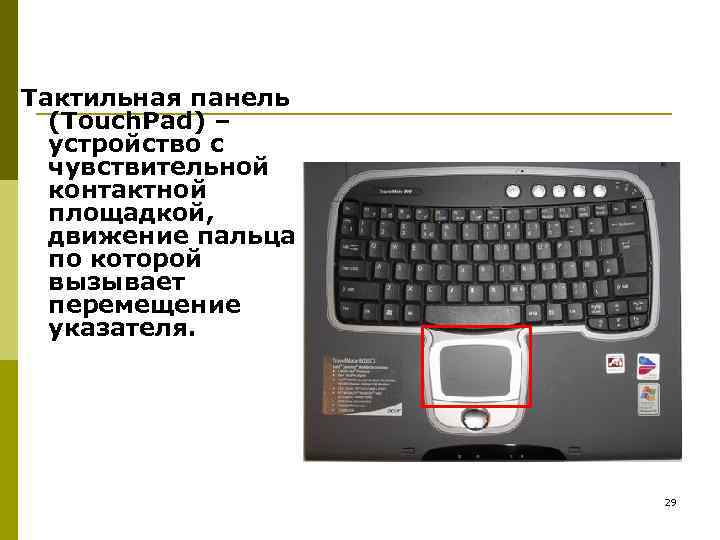

Тактильная панель (Touch. Pad) – устройство с чувствительной контактной площадкой, движение пальца по которой Тактильная панель (Touch. Pad) – устройство с чувствительной контактной площадкой, движение пальца по которой вызывает перемещение указателя. 29

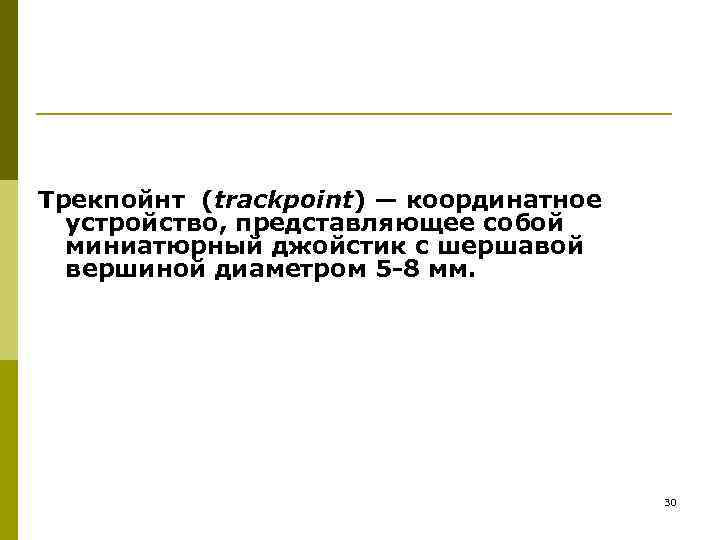

Трекпойнт (trackpoint) — координатное устройство, представляющее собой миниатюрный джойстик с шершавой вершиной диаметром 5 Трекпойнт (trackpoint) — координатное устройство, представляющее собой миниатюрный джойстик с шершавой вершиной диаметром 5 -8 мм. 30

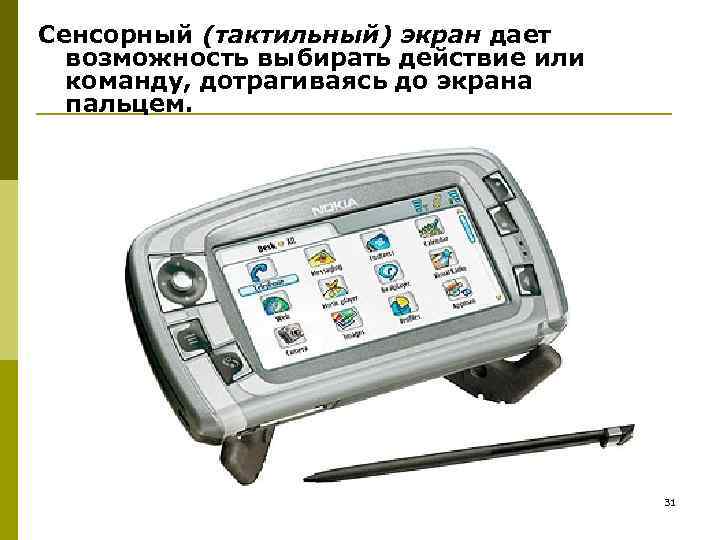

Сенсорный (тактильный) экран дает возможность выбирать действие или команду, дотрагиваясь до экрана пальцем. 31 Сенсорный (тактильный) экран дает возможность выбирать действие или команду, дотрагиваясь до экрана пальцем. 31

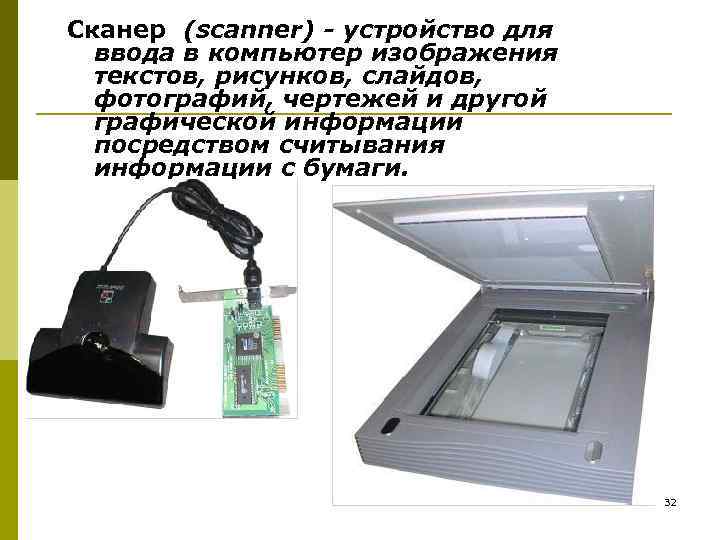

Сканер (scanner) - устройство для ввода в компьютер изображения текстов, рисунков, слайдов, фотографий, чертежей Сканер (scanner) - устройство для ввода в компьютер изображения текстов, рисунков, слайдов, фотографий, чертежей и другой графической информации посредством считывания информации с бумаги. 32

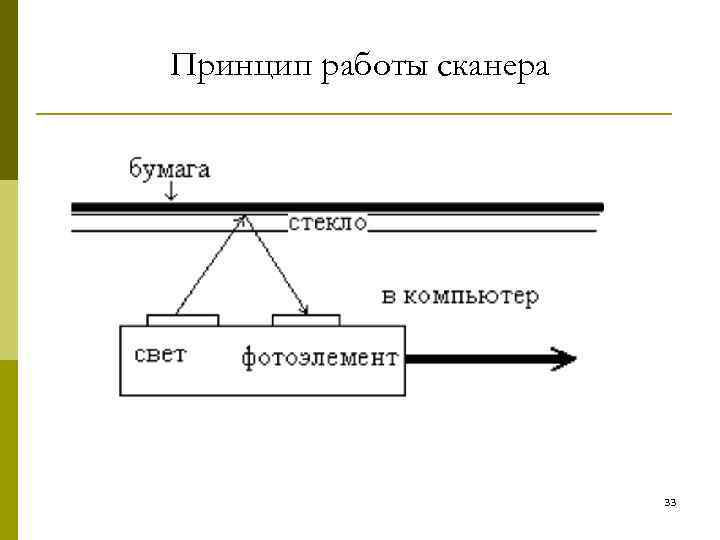

Принцип работы сканера 33 Принцип работы сканера 33

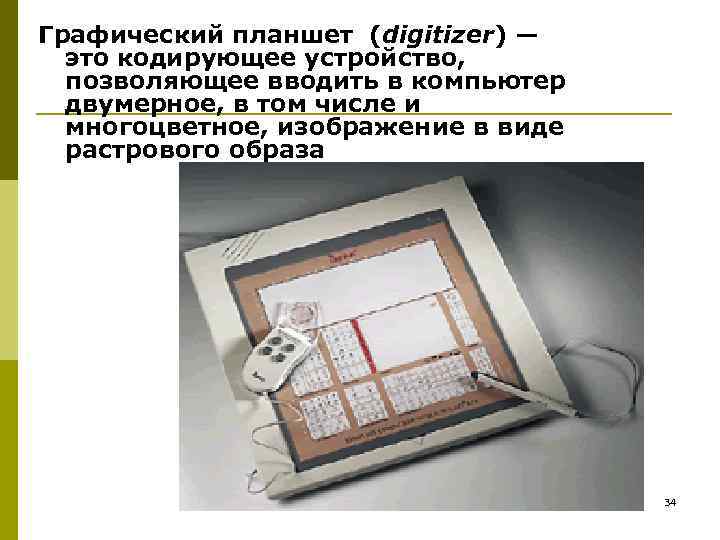

Графический планшет (digitizer) — это кодирующее устройство, позволяющее вводить в компьютер двумерное, в том Графический планшет (digitizer) — это кодирующее устройство, позволяющее вводить в компьютер двумерное, в том числе и многоцветное, изображение в виде растрового образа 34

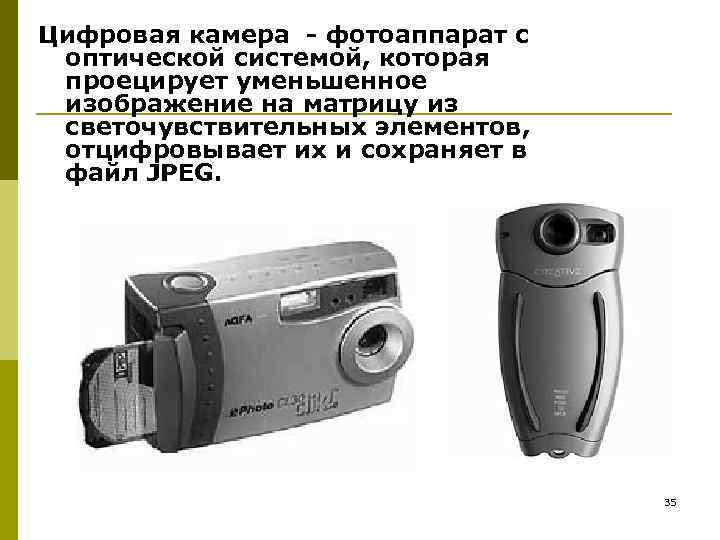

Цифровая камера - фотоаппарат с оптической системой, которая проецирует уменьшенное изображение на матрицу из Цифровая камера - фотоаппарат с оптической системой, которая проецирует уменьшенное изображение на матрицу из светочувствительных элементов, отцифровывает их и сохраняет в файл JPEG. 35

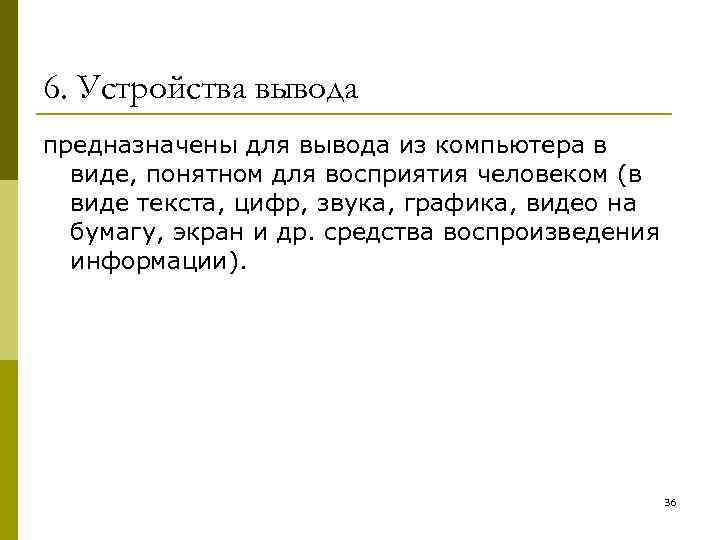

6. Устройства вывода предназначены для вывода из компьютера в виде, понятном для восприятия человеком 6. Устройства вывода предназначены для вывода из компьютера в виде, понятном для восприятия человеком (в виде текста, цифр, звука, графика, видео на бумагу, экран и др. средства воспроизведения информации). 36

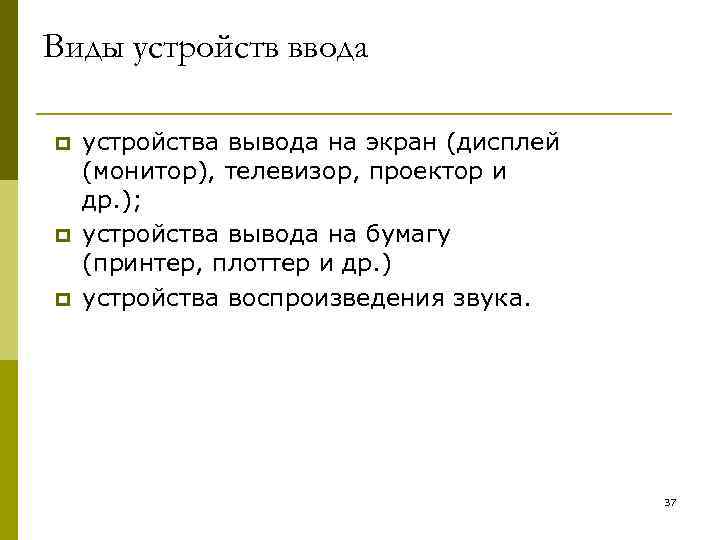

Виды устройств ввода p p p устройства вывода на экран (дисплей (монитор), телевизор, проектор Виды устройств ввода p p p устройства вывода на экран (дисплей (монитор), телевизор, проектор и др. ); устройства вывода на бумагу (принтер, плоттер и др. ) устройства воспроизведения звука. 37

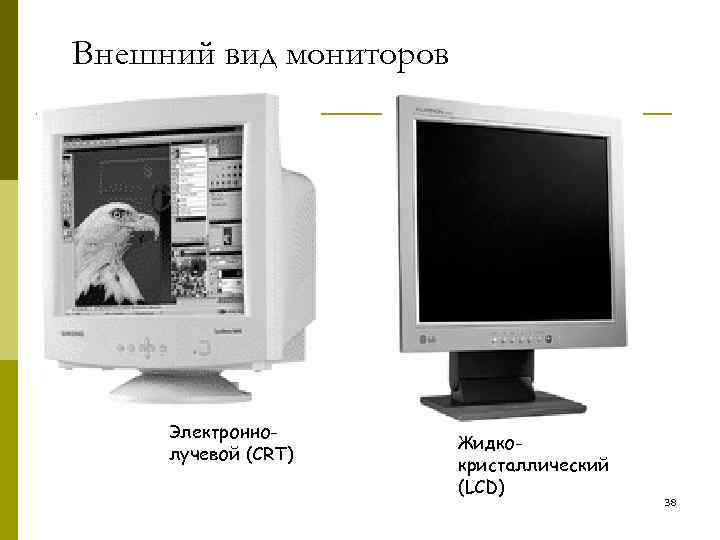

Внешний вид мониторов Электроннолучевой (CRT) Жидкокристаллический (LCD) 38 Внешний вид мониторов Электроннолучевой (CRT) Жидкокристаллический (LCD) 38

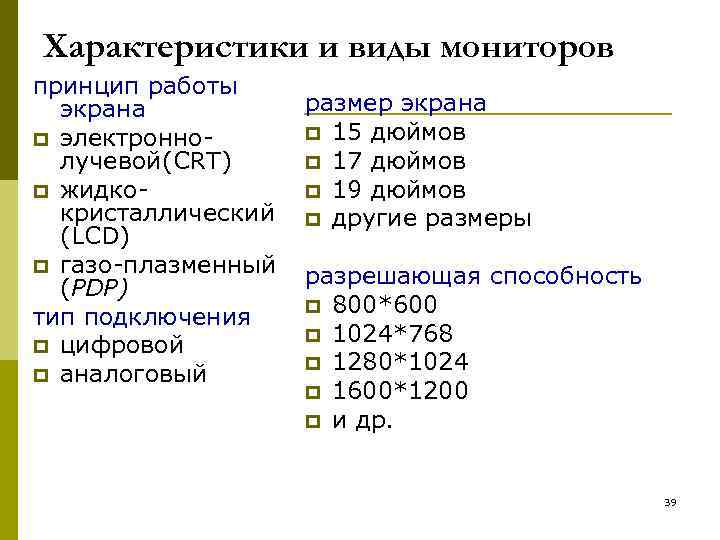

Характеристики и виды мониторов принцип работы размер экрана p 15 дюймов p электронноp 17 Характеристики и виды мониторов принцип работы размер экрана p 15 дюймов p электронноp 17 дюймов лучевой(CRT) p 19 дюймов p жидкокристаллический p другие размеры (LCD) p газо-плазменный разрешающая способность (PDP) p 800*600 тип подключения p 1024*768 p цифровой p 1280*1024 p аналоговый p 1600*1200 p и др. 39

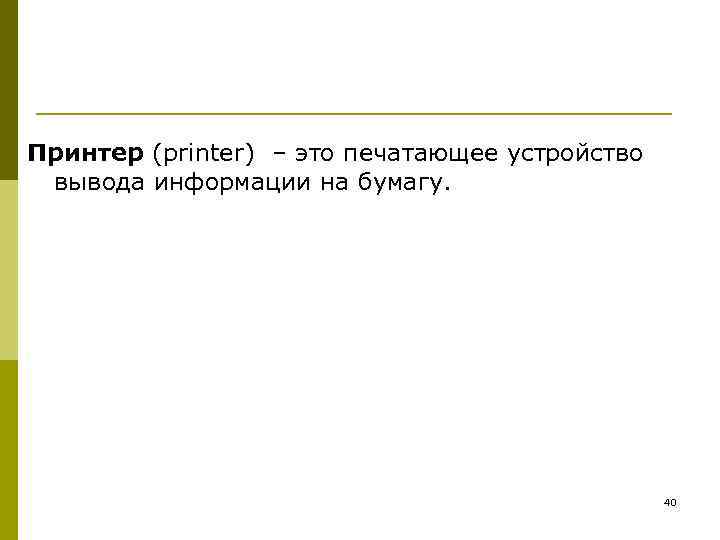

Принтер (printer) – это печатающее устройство вывода информации на бумагу. 40 Принтер (printer) – это печатающее устройство вывода информации на бумагу. 40

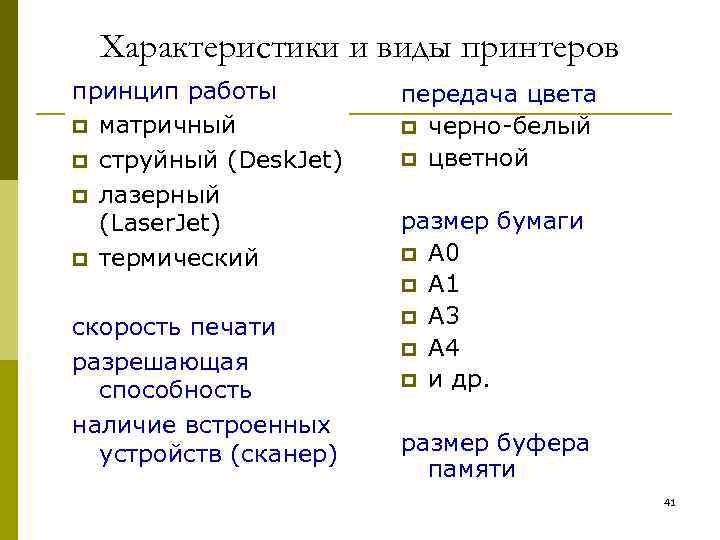

Характеристики и виды принтеров принцип работы p матричный p струйный (Desk. Jet) p лазерный Характеристики и виды принтеров принцип работы p матричный p струйный (Desk. Jet) p лазерный (Laser. Jet) p термический скорость печати разрешающая способность наличие встроенных устройств (сканер) передача цвета p черно-белый p цветной размер бумаги p А 0 p А 1 p А 3 p А 4 p и др. размер буфера памяти 41

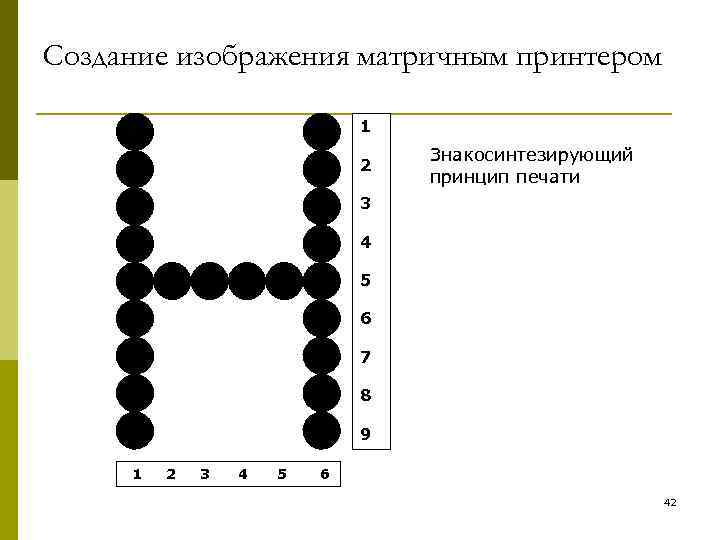

Создание изображения матричным принтером 1 2 Знакосинтезирующий принцип печати 3 4 5 6 7 Создание изображения матричным принтером 1 2 Знакосинтезирующий принцип печати 3 4 5 6 7 8 9 1 2 3 4 5 6 42

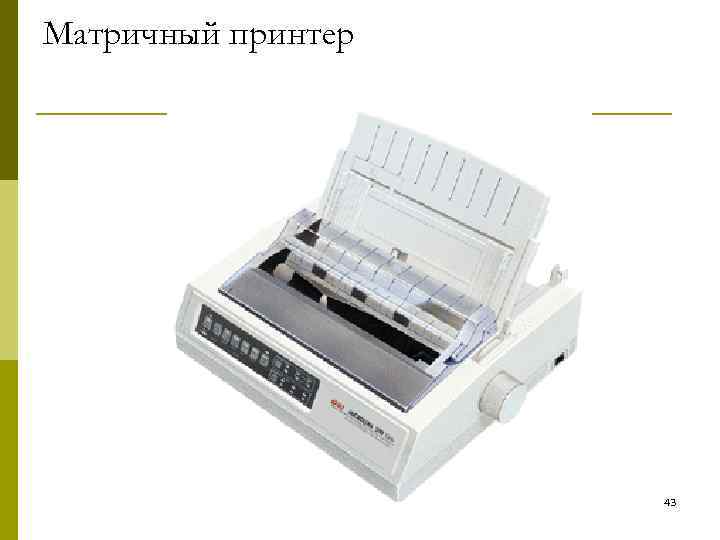

Матричный принтер Лазерный 43 Матричный принтер Лазерный 43

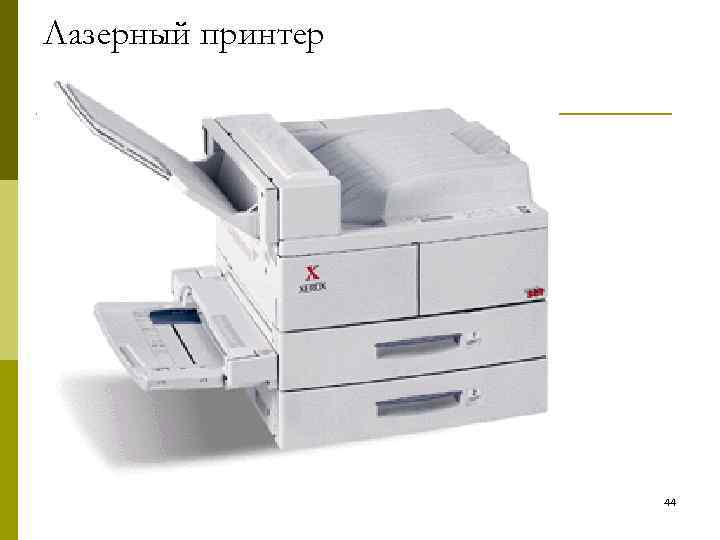

Лазерный принтер Лазерный 44 Лазерный принтер Лазерный 44

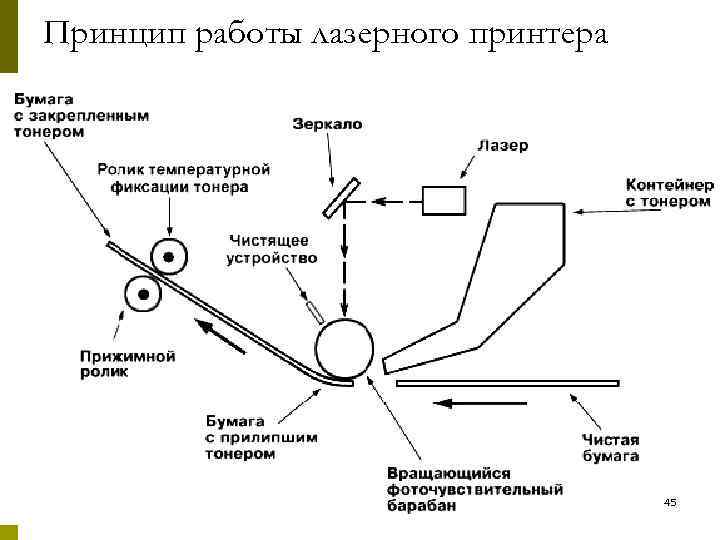

Принцип работы лазерного принтера 45 Принцип работы лазерного принтера 45

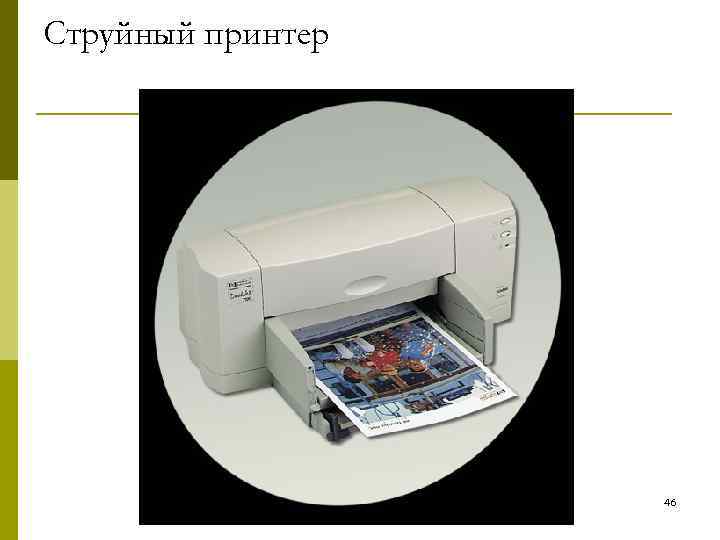

Струйный принтер Лазерный 46 Струйный принтер Лазерный 46

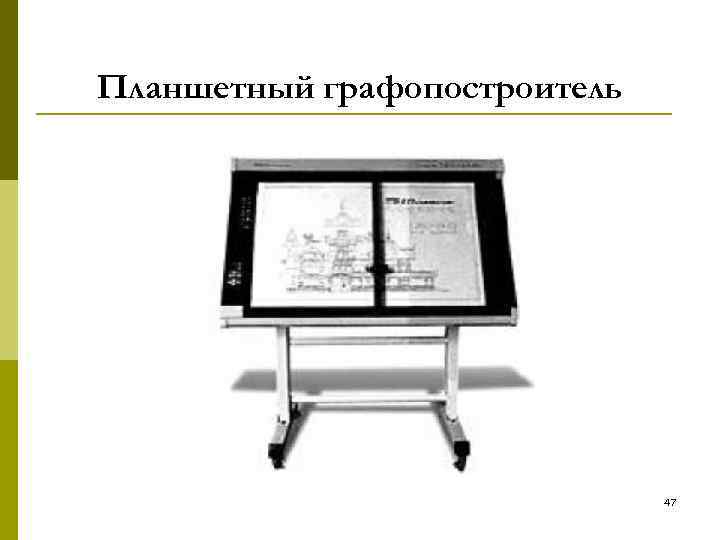

Планшетный графопостроитель 47 Планшетный графопостроитель 47

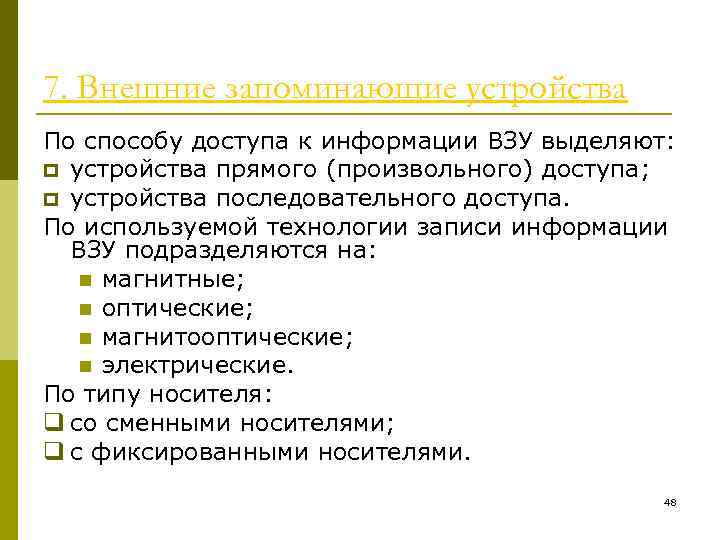

7. Внешние запоминающие устройства По способу доступа к информации ВЗУ выделяют: p устройства прямого 7. Внешние запоминающие устройства По способу доступа к информации ВЗУ выделяют: p устройства прямого (произвольного) доступа; p устройства последовательного доступа. По используемой технологии записи информации ВЗУ подразделяются на: n магнитные; n оптические; n магнитооптические; n электрические. По типу носителя: q со сменными носителями; q с фиксированными носителями. 48

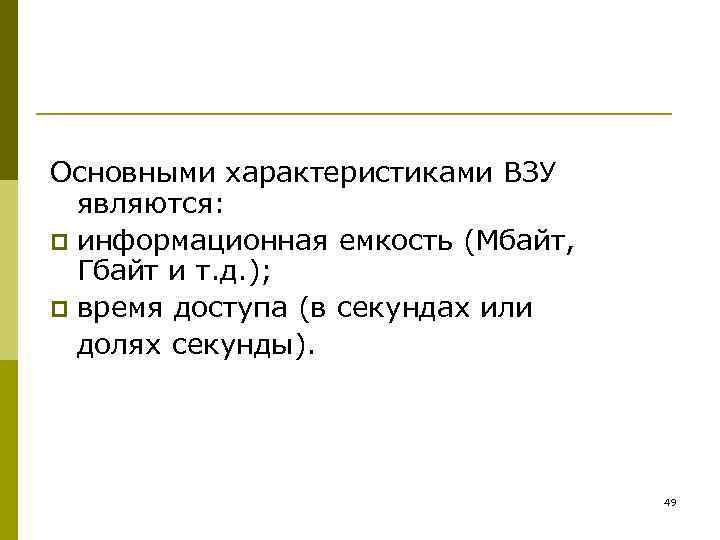

Основными характеристиками ВЗУ являются: p информационная емкость (Мбайт, Гбайт и т. д. ); p Основными характеристиками ВЗУ являются: p информационная емкость (Мбайт, Гбайт и т. д. ); p время доступа (в секундах или долях секунды). 49

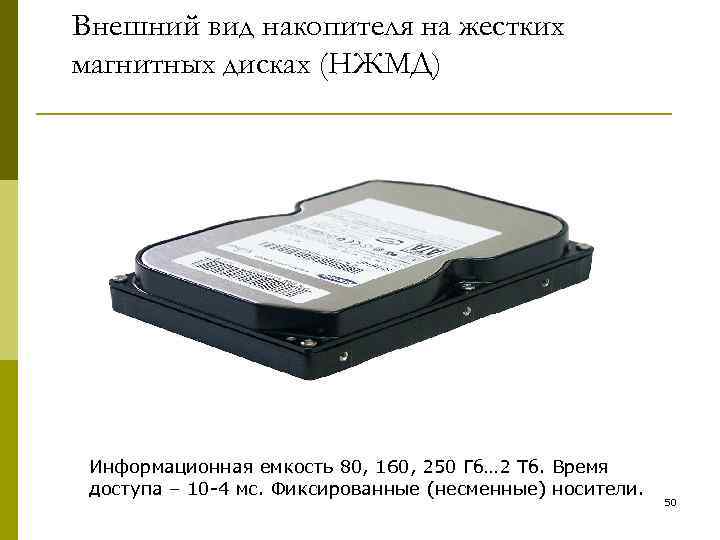

Внешний вид накопителя на жестких магнитных дисках (НЖМД) Информационная емкость 80, 160, 250 Гб… Внешний вид накопителя на жестких магнитных дисках (НЖМД) Информационная емкость 80, 160, 250 Гб… 2 Тб. Время доступа – 10 -4 мс. Фиксированные (несменные) носители. 50

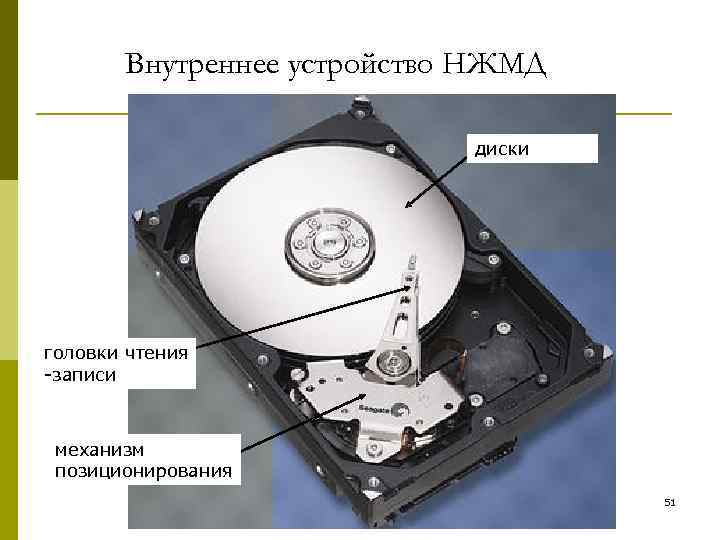

Внутреннее устройство НЖМД диски головки чтения -записи механизм позиционирования 51 Внутреннее устройство НЖМД диски головки чтения -записи механизм позиционирования 51

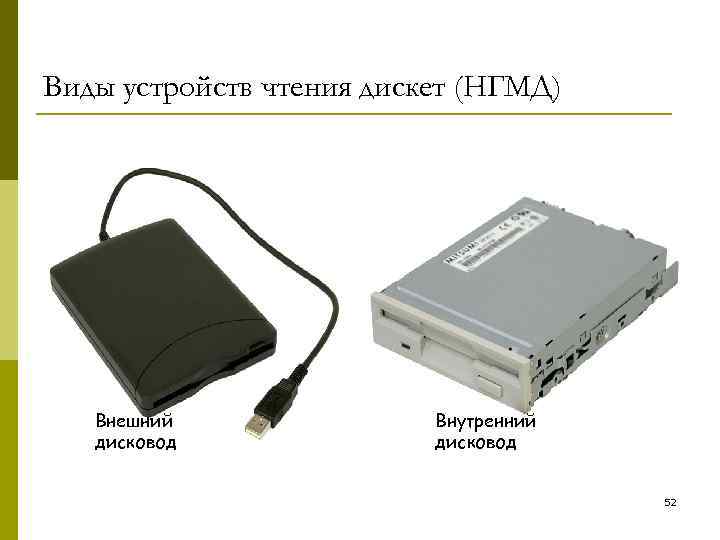

Виды устройств чтения дискет (НГМД) Внешний дисковод Внутренний дисковод 52 Виды устройств чтения дискет (НГМД) Внешний дисковод Внутренний дисковод 52

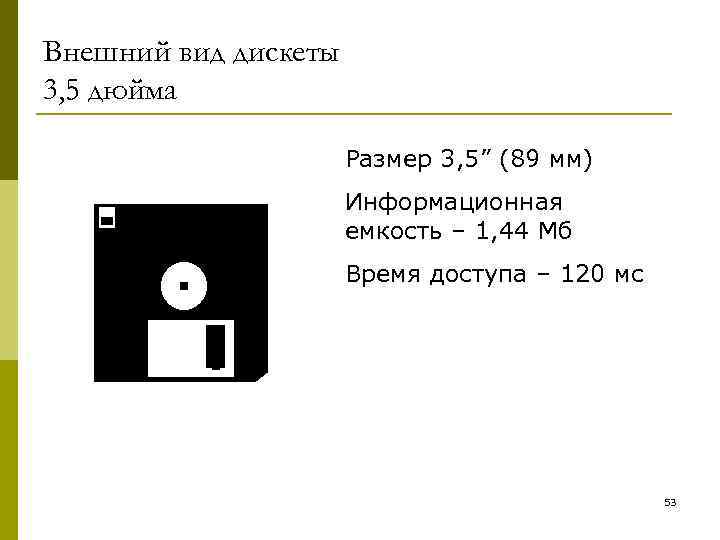

Внешний вид дискеты 3, 5 дюйма Размер 3, 5” (89 мм) Информационная емкость – Внешний вид дискеты 3, 5 дюйма Размер 3, 5” (89 мм) Информационная емкость – 1, 44 Мб Время доступа – 120 мс 53

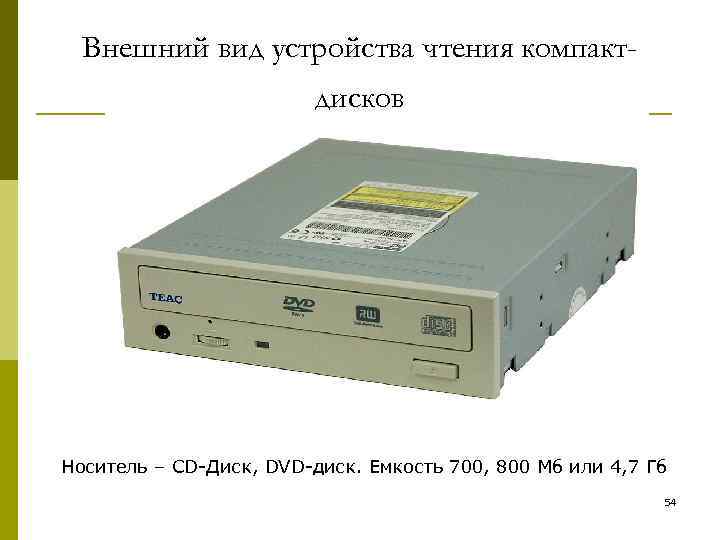

Внешний вид устройства чтения компактдисков Носитель – CD-Диск, DVD-диск. Емкость 700, 800 Мб или Внешний вид устройства чтения компактдисков Носитель – CD-Диск, DVD-диск. Емкость 700, 800 Мб или 4, 7 Гб 54

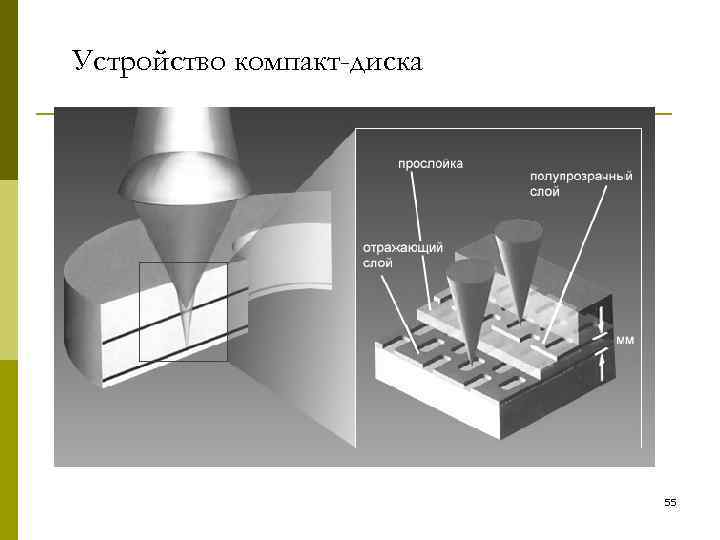

Устройство компакт-диска 55 Устройство компакт-диска 55

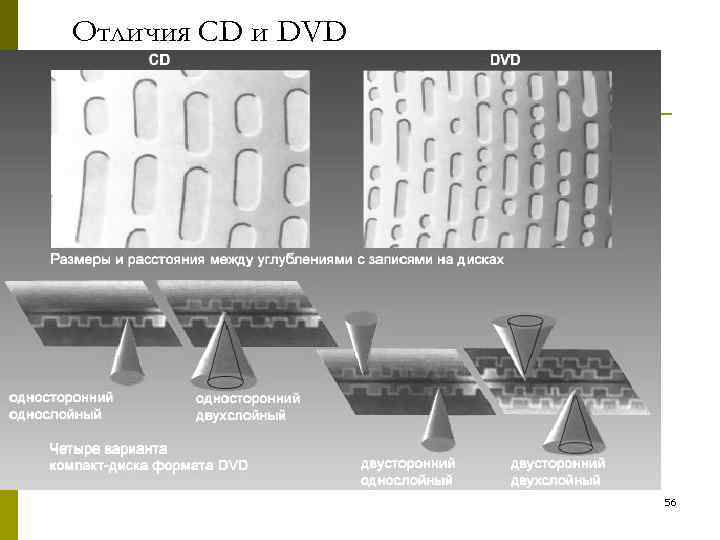

Отличия CD и DVD 56 Отличия CD и DVD 56

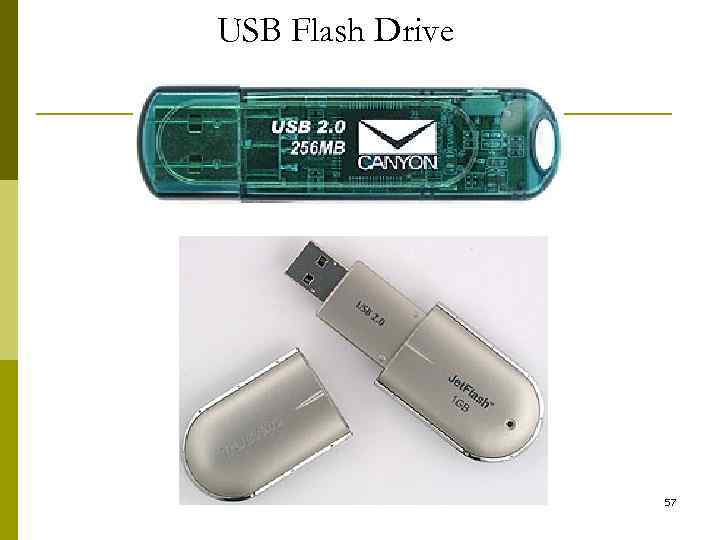

USB Flash Drive 57 USB Flash Drive 57

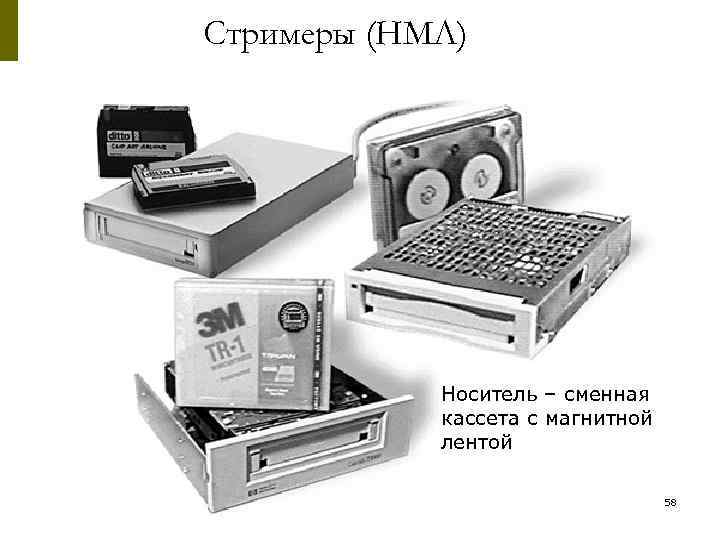

Стримеры (НМЛ) Носитель – сменная кассета с магнитной лентой 58 Стримеры (НМЛ) Носитель – сменная кассета с магнитной лентой 58

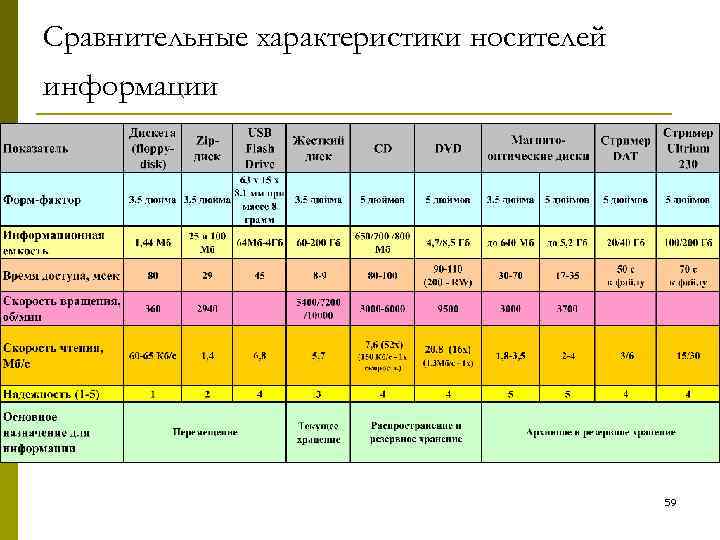

Сравнительные характеристики носителей информации 59 Сравнительные характеристики носителей информации 59
