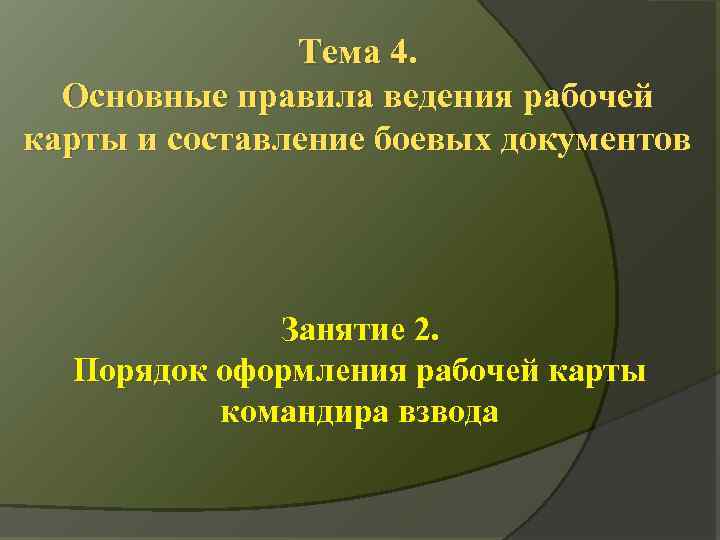

Тема 4. Основные правила ведения рабочей карты и составление боевых документов Занятие 2. Порядок оформления рабочей карты командира взвода

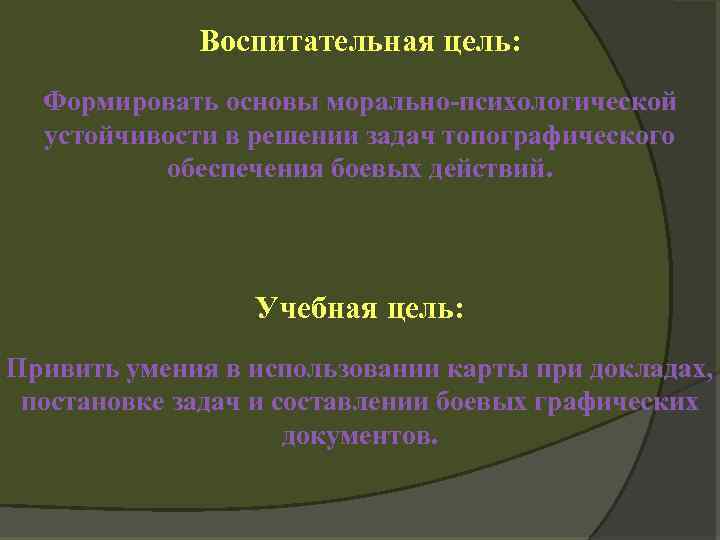

Воспитательная цель: Формировать основы морально-психологической устойчивости в решении задач топографического обеспечения боевых действий. Учебная цель: Привить умения в использовании карты при докладах, постановке задач и составлении боевых графических документов.

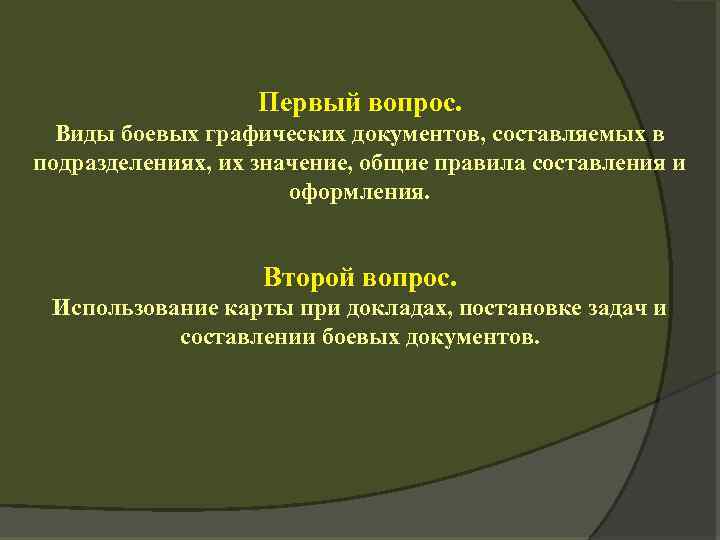

Первый вопрос. Виды боевых графических документов, составляемых в подразделениях, их значение, общие правила составления и оформления. Второй вопрос. Использование карты при докладах, постановке задач и составлении боевых документов.

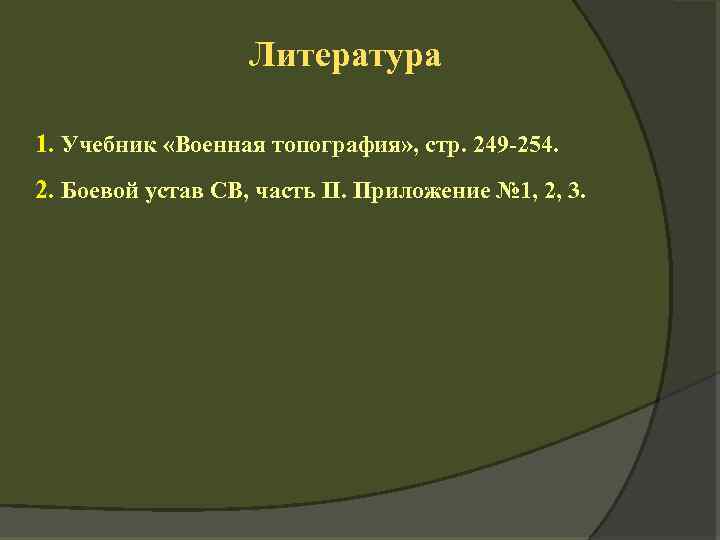

Литература 1. Учебник «Военная топография» , стр. 249 -254. 2. Боевой устав СВ, часть II. Приложение № 1, 2, 3.
Первый вопрос. Виды боевых графических документов, составляемых в подразделениях, их значение, общие правила составления и оформления. Чертежи местности с нанесенными на них разведывательными или другими тактическими данными называют боевыми графическими документами. По предназначению они подразделяются на документы по управлению войсками, отчетно-информационные и справочные. В зависимости, же от используемой топографической основы различают: · карты; · схемы; · карточки.

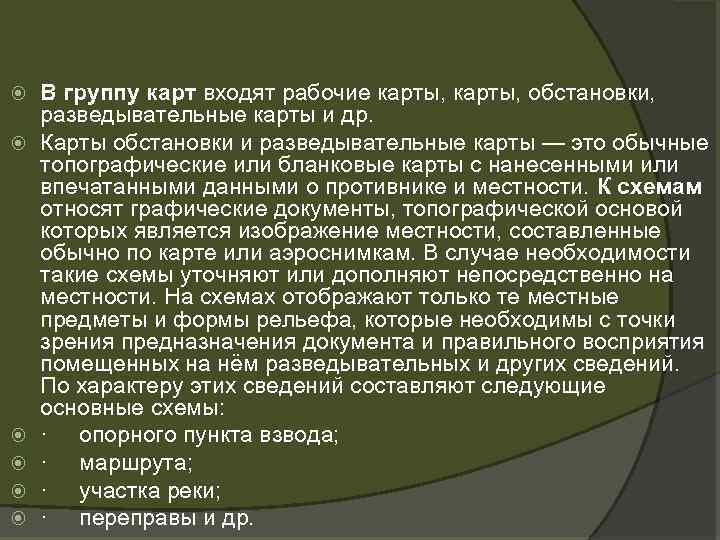

В группу карт входят рабочие карты, обстановки, разведывательные карты и др. Карты обстановки и разведывательные карты — это обычные топографические или бланковые карты с нанесенными или впечатанными данными о противнике и местности. К схемам относят графические документы, топографической основой которых является изображение местности, составленные обычно по карте или аэроснимкам. В случае необходимости такие схемы уточняют или дополняют непосредственно на местности. На схемах отображают только те местные предметы и формы рельефа, которые необходимы с точки зрения предназначения документа и правильного восприятия помещенных на нём разведывательных и других сведений. По характеру этих сведений составляют следующие основные схемы: · опорного пункта взвода; · маршрута; · участка реки; · переправы и др.

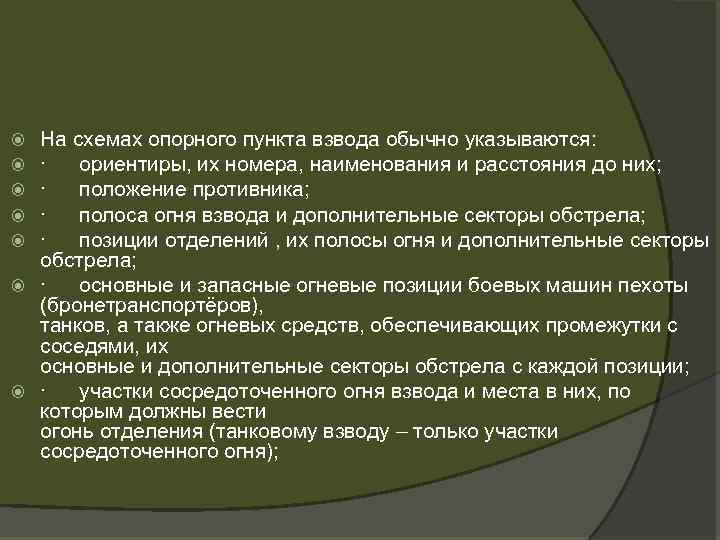

На схемах опорного пункта взвода обычно указываются: · ориентиры, их номера, наименования и расстояния до них; · положение противника; · полоса огня взвода и дополнительные секторы обстрела; · позиции отделений , их полосы огня и дополнительные секторы обстрела; · основные и запасные огневые позиции боевых машин пехоты (бронетранспортёров), танков, а также огневых средств, обеспечивающих промежутки с соседями, их основные и дополнительные секторы обстрела с каждой позиции; · участки сосредоточенного огня взвода и места в них, по которым должны вести огонь отделения (танковому взводу – только участки сосредоточенного огня);

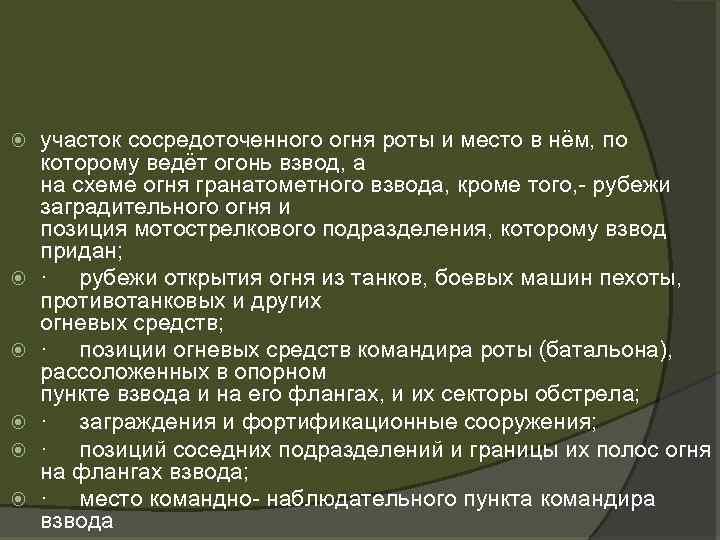

участок сосредоточенного огня роты и место в нём, по которому ведёт огонь взвод, а на схеме огня гранатометного взвода, кроме того, - рубежи заградительного огня и позиция мотострелкового подразделения, которому взвод придан; · рубежи открытия огня из танков, боевых машин пехоты, противотанковых и других огневых средств; · позиции огневых средств командира роты (батальона), рассоложенных в опорном пункте взвода и на его флангах, и их секторы обстрела; · заграждения и фортификационные сооружения; · позиций соседних подразделений и границы их полос огня на флангах взвода; · место командно- наблюдательного пункта командира взвода
Второй вопрос. Использование карты при докладах, постановке задач и составлении боевых документов При докладах, постановке задач, составлении донесений и других боевых документов необходимо в целях единого понимания и четкости- изложения соблюдать определенные правила. Так, собственные названия населенных пунктов, рек, лесов и других местных предметов надо указывать точно по карте, не склоняя их. Берега рек, озер, опушки лесов, окраины населенных пунктов и т. п. называть по сторонам горизонта. Берега рек можно обозначать также по направлению течения реки -- правый или левый.

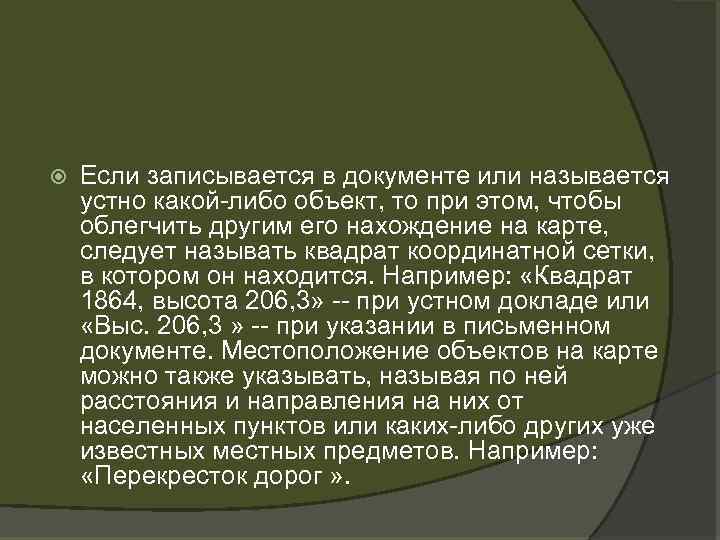

Если записывается в документе или называется устно какой-либо объект, то при этом, чтобы облегчить другим его нахождение на карте, следует называть квадрат координатной сетки, в котором он находится. Например: «Квадрат 1864, высота 206, 3» -- при устном докладе или «Выс. 206, 3 » -- при указании в письменном документе. Местоположение объектов на карте можно также указывать, называя по ней расстояния и направления на них от населенных пунктов или каких-либо других уже известных местных предметов. Например: «Перекресток дорог » .

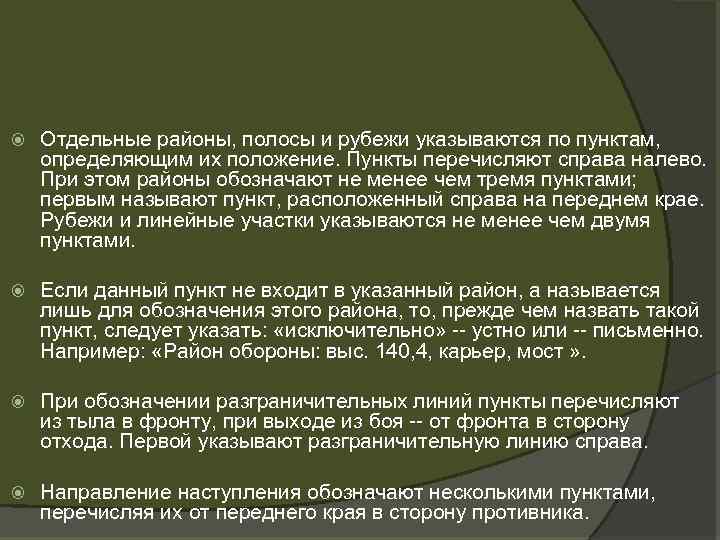

Отдельные районы, полосы и рубежи указываются по пунктам, определяющим их положение. Пункты перечисляют справа налево. При этом районы обозначают не менее чем тремя пунктами; первым называют пункт, расположенный справа на переднем крае. Рубежи и линейные участки указываются не менее чем двумя пунктами. Если данный пункт не входит в указанный район, а называется лишь для обозначения этого района, то, прежде чем назвать такой пункт, следует указать: «исключительно» -- устно или -- письменно. Например: «Район обороны: выс. 140, 4, карьер, мост » . При обозначении разграничительных линий пункты перечисляют из тыла в фронту, при выходе из боя -- от фронта в сторону отхода. Первой указывают разграничительную линию справа. Направление наступления обозначают несколькими пунктами, перечисляя их от переднего края в сторону противника.
