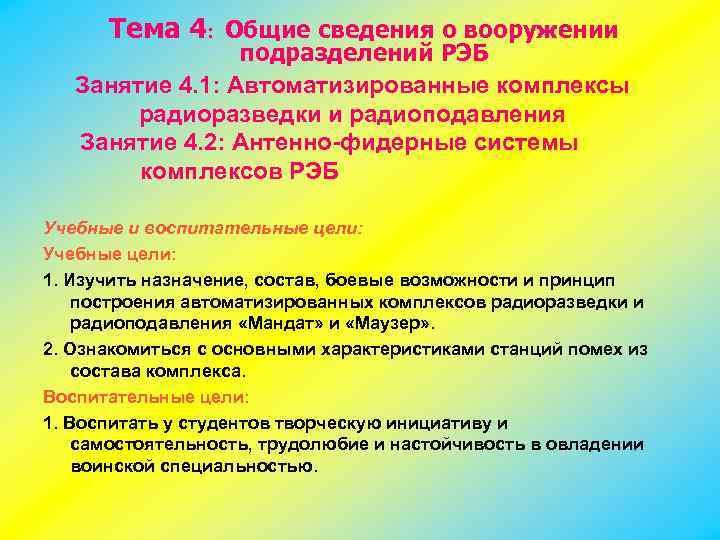

Тема 4: Общие сведения о вооружении подразделений РЭБ Занятие 4. 1: Автоматизированные комплексы радиоразведки и радиоподавления Занятие 4. 2: Антенно-фидерные системы комплексов РЭБ Учебные и воспитательные цели: Учебные цели: 1. Изучить назначение, состав, боевые возможности и принцип построения автоматизированных комплексов радиоразведки и радиоподавления «Мандат» и «Маузер» . 2. Ознакомиться с основными характеристиками станций помех из состава комплекса. Воспитательные цели: 1. Воспитать у студентов творческую инициативу и самостоятельность, трудолюбие и настойчивость в овладении воинской специальностью.

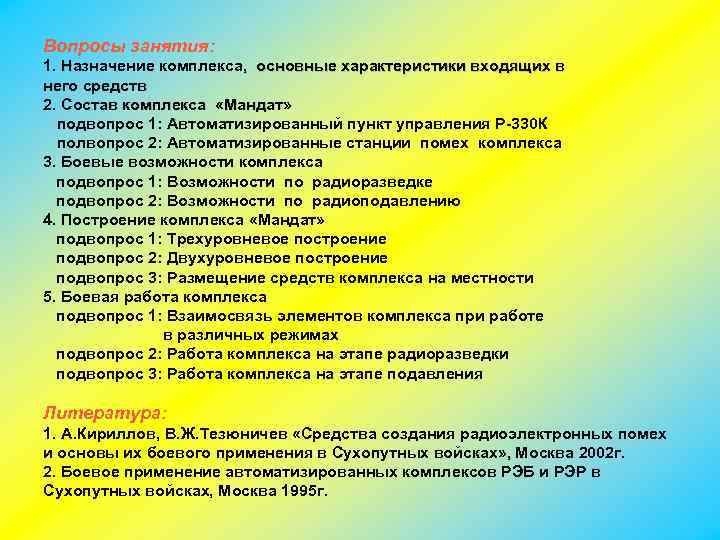

Вопросы занятия: 1. Назначение комплекса, основные характеристики входящих в него средств 2. Состав комплекса «Мандат» подвопрос 1: Автоматизированный пункт управления Р-330 К полвопрос 2: Автоматизированные станции помех комплекса 3. Боевые возможности комплекса подвопрос 1: Возможности по радиоразведке подвопрос 2: Возможности по радиоподавлению 4. Построение комплекса «Мандат» подвопрос 1: Трехуровневое построение подвопрос 2: Двухуровневое построение подвопрос 3: Размещение средств комплекса на местности 5. Боевая работа комплекса подвопрос 1: Взаимосвязь элементов комплекса при работе в различных режимах подвопрос 2: Работа комплекса на этапе радиоразведки подвопрос 3: Работа комплекса на этапе подавления Литература: 1. А. Кириллов, В. Ж. Тезюничев «Средства создания радиоэлектронных помех и основы их боевого применения в Сухопутных войсках» , Москва 2002 г. 2. Боевое применение автоматизированных комплексов РЭБ и РЭР в Сухопутных войсках, Москва 1995 г.

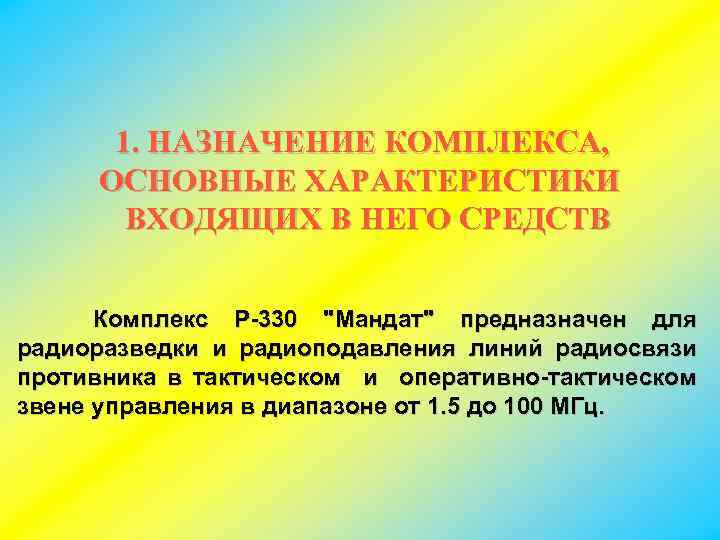

1. НАЗНАЧЕНИЕ КОМПЛЕКСА, ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВХОДЯЩИХ В НЕГО СРЕДСТВ Комплекс Р-330 "Мандат" предназначен для радиоразведки и радиоподавления линий радиосвязи противника в тактическом и оперативно-тактическом звене управления в диапазоне от 1. 5 до 100 МГц.

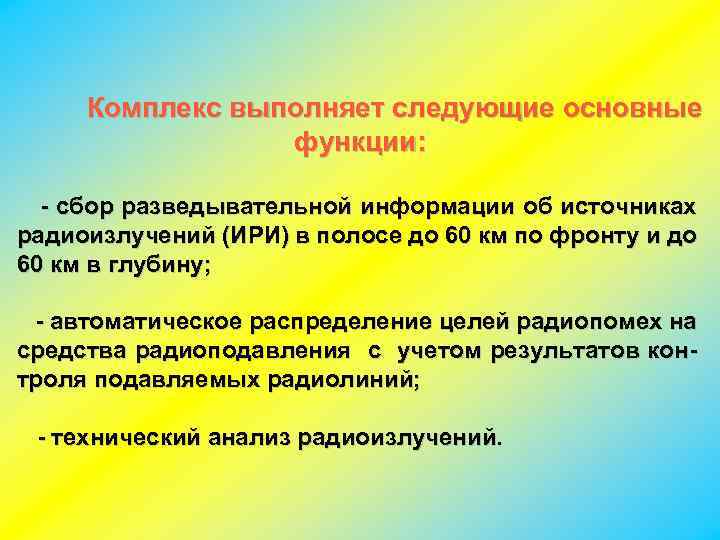

Комплекс выполняет следующие основные функции: - сбор разведывательной информации об источниках радиоизлучений (ИРИ) в полосе до 60 км по фронту и до 60 км в глубину; - автоматическое распределение целей радиопомех на средства радиоподавления с учетом результатов кон- троля подавляемых радиолиний; - технический анализ радиоизлучений.

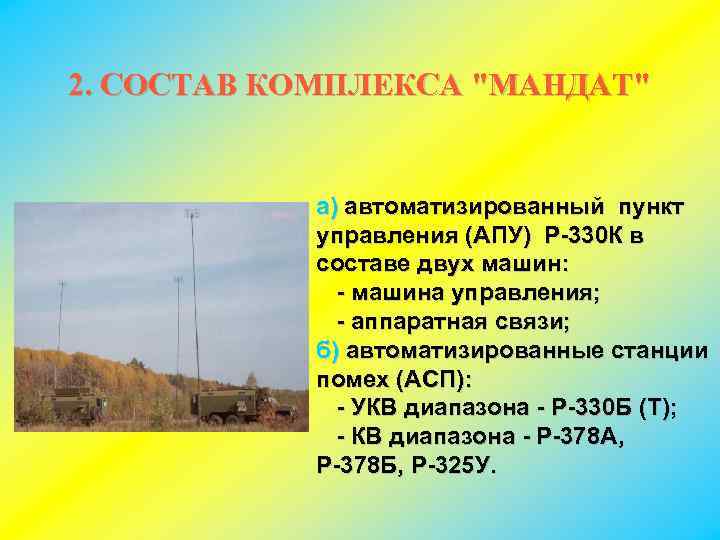

2. СОСТАВ КОМПЛЕКСА "МАНДАТ" а) автоматизированный пункт управления (АПУ) Р-330 К в составе двух машин: - машина управления; - аппаратная связи; б) автоматизированные станции помех (АСП): - УКВ диапазона - Р-330 Б (Т); - КВ диапазона - Р-378 А, Р-378 Б, Р-325 У.

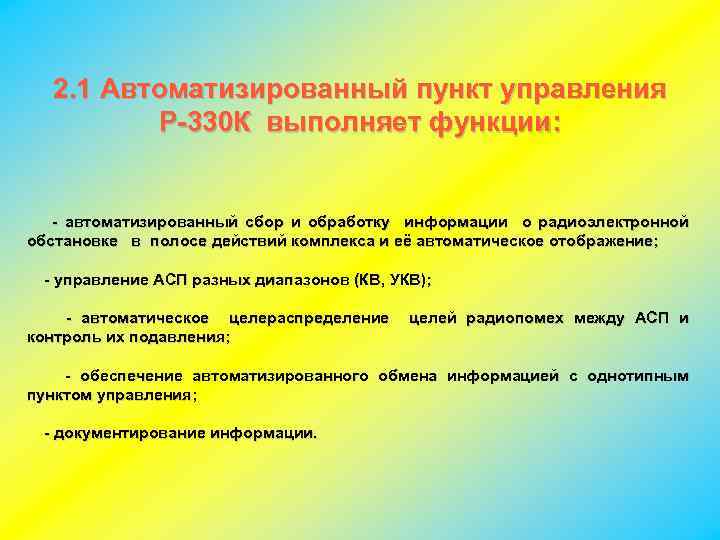

2. 1 Автоматизированный пункт управления Р-330 К выполняет функции: - автоматизированный сбор и обработку информации о радиоэлектронной обстановке в полосе действий комплекса и её автоматическое отображение; - управление АСП разных диапазонов (КВ, УКВ); - автоматическое целераспределение целей радиопомех между АСП и контроль их подавления; - обеспечение автоматизированного обмена информацией с однотипным пунктом управления; - документирование информации.

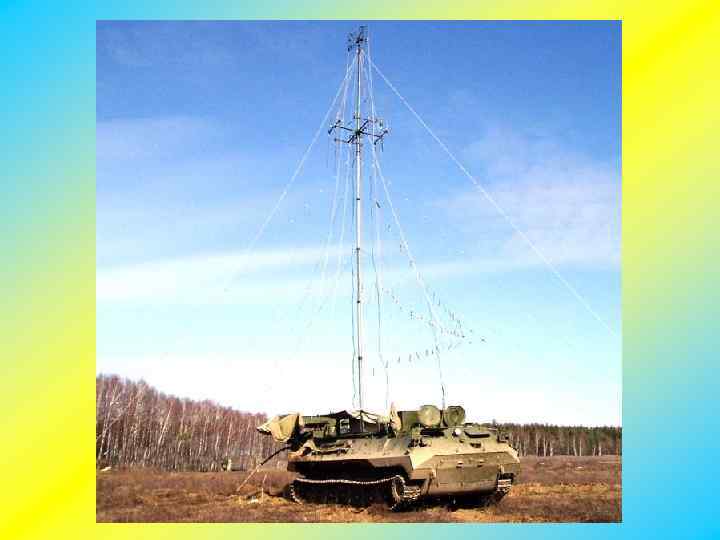

2. 2 Автоматизированные станции помех Предназначены для обнаружения, пеленгования, технического анализа радиоизлучений и подавления линий радиосвязи противника. АСП Р-378 А (Б) КВ диапазона. - диапазон частот 1. 5 -30 МГц; - выходная мощность передатчика – не менее 1 к. Вт; - количество одновременно подавляемых частот - 4; - возможность подавления и контроля на 10 частотах, записанных в ЗУПЧ; - время настройки передатчика на заданную частоту - не более 0. 3 секунды ; - среднеарифметическая инструментальная ошибка пеленгования не более 3; - средства подвижности: а) Р-378 А - автомобиль УРАЛ-4320 с электростанцией на двухосном прицепе; б) Р-378 Б - гусеничный тягач МТ-ЛБу
АСП Р-325 У КВ диапазона. - диапазон частот 1. 5 - 30 МГц; - выходная мощность передатчика – не менее 5 к. Вт; - количество одновременно пода- вляемых частот - 4; - возможность подавления и конт- роля на 10 частотах, записанных в ЗУПЧ; - время настройки передатчика на заданную частоту - не более 0. 3 се- кунды; - средства подвижности: а)аппаратная машина - автомобиль УРАЛ-4320; б) электростанция - автомобиль КАМАЗ-4310.

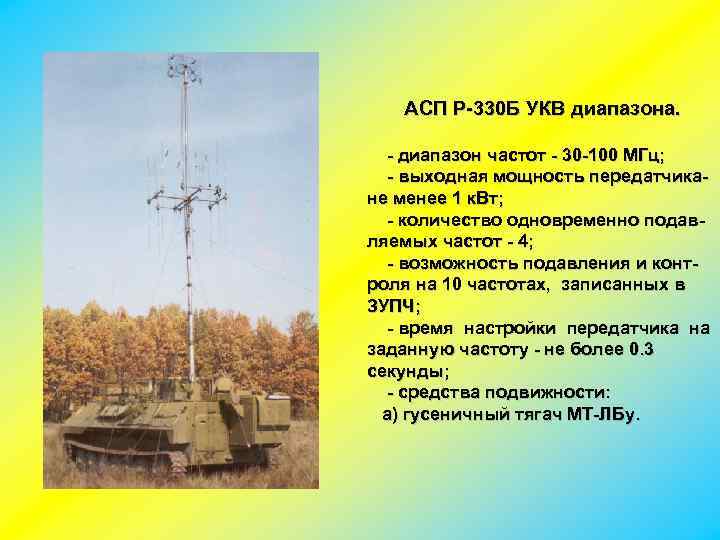

АСП Р-330 Б УКВ диапазона. - диапазон частот - 30 -100 МГц; - выходная мощность передатчика- не менее 1 к. Вт; - количество одновременно подав- ляемых частот - 4; - возможность подавления и конт- роля на 10 частотах, записанных в ЗУПЧ; - время настройки передатчика на заданную частоту - не более 0. 3 секунды; - средства подвижности: а) гусеничный тягач МТ-ЛБу.
АСП Р-330 Т УКВ диапазона. - диапазон частот - 30 -100 МГц; - выходная мощность передатчика не менее 1 к. Вт; - количество одновременно подав- ляемых частот - 4; - возможность подавления и конт- роля на 10 частотах, записанных в ЗУПЧ; - время настройки передатчика на заданную частоту - не более 0. 3 секунды; - средства подвижности: а) автомобиль КАМАЗ-4310.

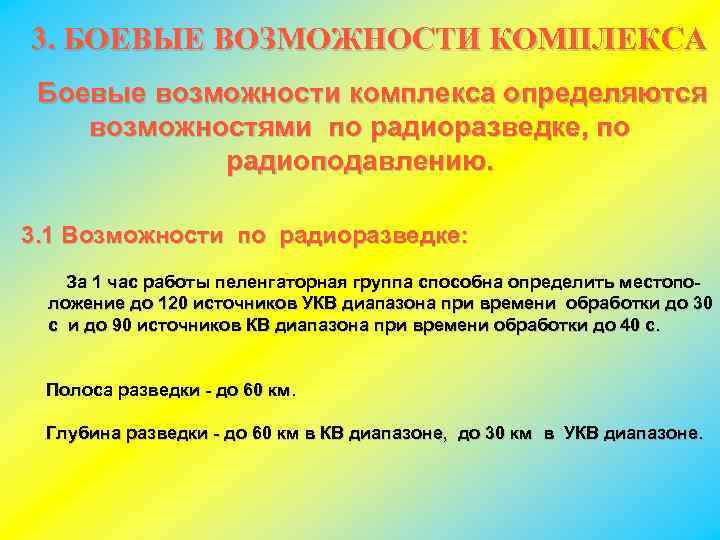

3. БОЕВЫЕ ВОЗМОЖНОСТИ КОМПЛЕКСА Боевые возможности комплекса определяются возможностями по радиоразведке, по радиоподавлению. 3. 1 Возможности по радиоразведке: За 1 час работы пеленгаторная группа способна определить местопо- ложение до 120 источников УКВ диапазона при времени обработки до 30 с и до 90 источников КВ диапазона при времени обработки до 40 с. Полоса разведки - до 60 км. Глубина разведки - до 60 км в КВ диапазоне, до 30 км в УКВ диапазоне.

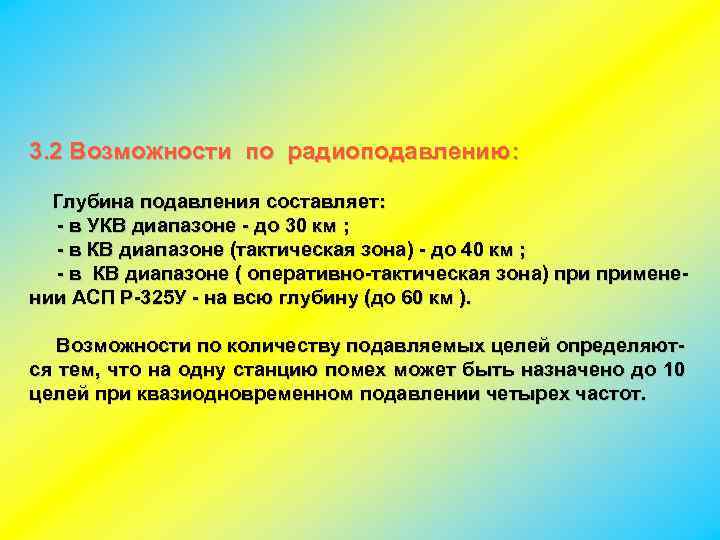

3. 2 Возможности по радиоподавлению: Глубина подавления составляет: - в УКВ диапазоне - до 30 км ; - в КВ диапазоне (тактическая зона) - до 40 км ; - в КВ диапазоне ( оперативно-тактическая зона) применении АСП Р-325 У - на всю глубину (до 60 км ). Возможности по количеству подавляемых целей определяют- ся тем, что на одну станцию помех может быть назначено до 10 целей при квазиодновременном подавлении четырех частот.

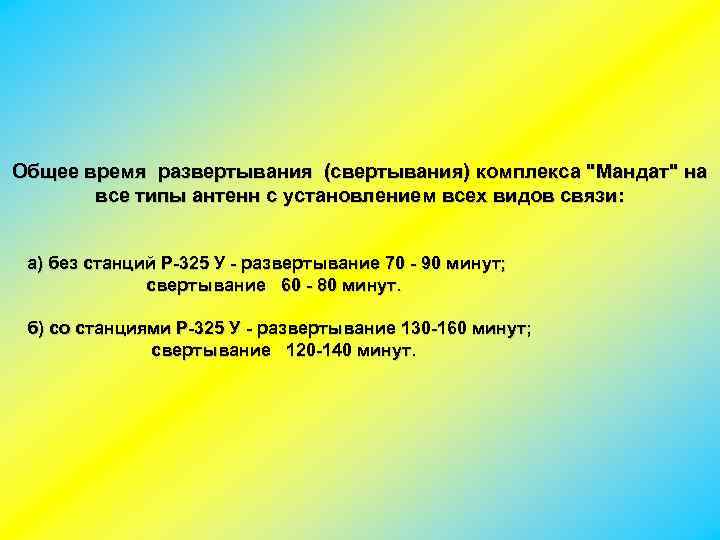

Общее время развертывания (свертывания) комплекса "Мандат" на все типы антенн с установлением всех видов связи: а) без станций Р-325 У - развертывание 70 - 90 минут; свертывание 60 - 80 минут. б) со станциями Р-325 У - развертывание 130 -160 минут; свертывание 120 -140 минут.

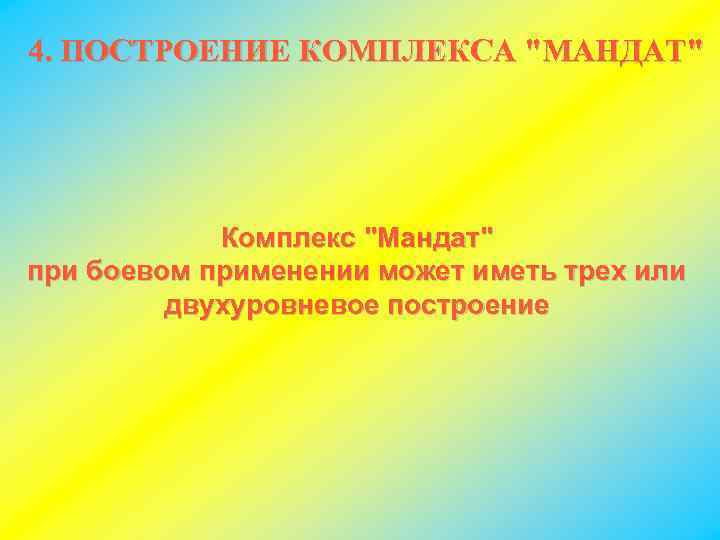

4. ПОСТРОЕНИЕ КОМПЛЕКСА "МАНДАТ" Комплекс "Мандат" при боевом применении может иметь трех или двухуровневое построение

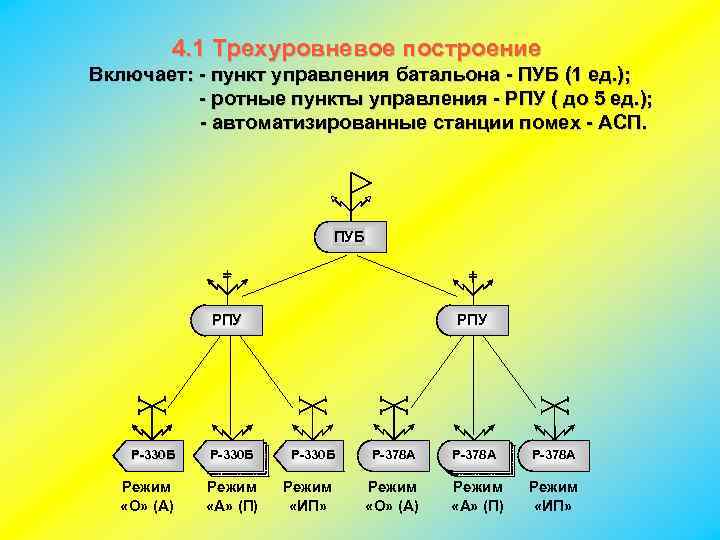

4. 1 Трехуровневое построение Включает: - пункт управления батальона - ПУБ (1 ед. ); - ротные пункты управления - РПУ ( до 5 ед. ); - автоматизированные станции помех - АСП. ПУБ РПУ Р-330 Б Режим «О» (А) Р-330 Б Режим «А» (П) РПУ Р-330 Б Р-378 А Режим «ИП» Режим «О» (А) Режим «А» (П) Режим «ИП»
4. 2 Двухуровневое построение Включает: - пункт управления батальона (роты) - ПУБ (РПУ); - автоматизированные станции помех - АСП. Р-330 К Р-378 Б Р-330 Б Режим «О» (А) Р-330 Б Р-325 У Режим «А» (П) Р-330 Т Р-378 А Режим «ИП»

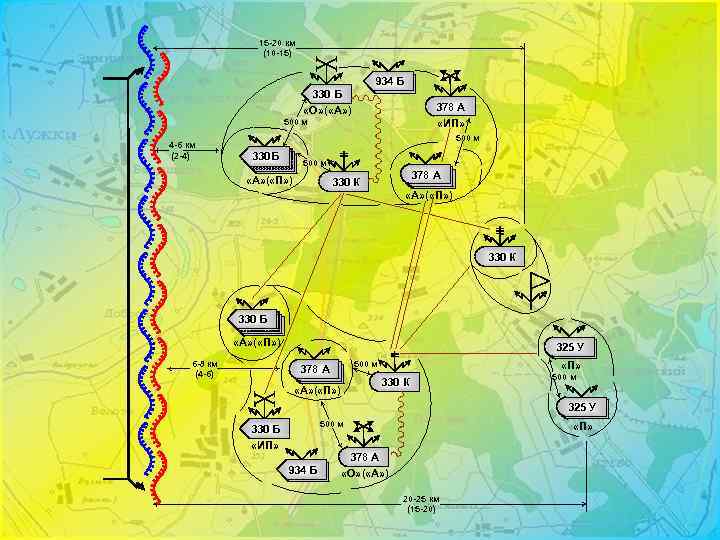

4. 3 Размещение средств комплекса на местности
15 -20 км (10 -15) 934 Б 330 Б «О» ( «А» ) 378 А «ИП» 500 м 4 -6 км (2 -4) 500 м 330 Б 500 м «А» ( «П» ) 378 А 330 К «А» ( «П» ) 330 К 330 Б «А» ( «П» ) 6 -8 км (4 -6) 325 У 500 м 378 А «А» ( «П» ) «П» 330 К 500 м 325 У 500 м 330 Б «ИП» 934 Б «П» 378 А «О» ( «А» ) 20 -25 км (15 -20)
5. БОЕВАЯ РАБОТА КОМПЛЕКСА

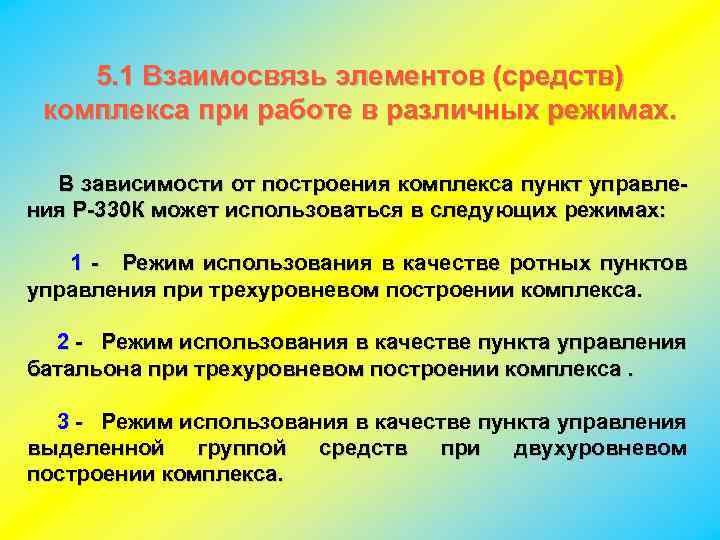

5. 1 Взаимосвязь элементов (средств) комплекса при работе в различных режимах. В зависимости от построения комплекса пункт управле- ния Р-330 К может использоваться в следующих режимах: 1 - Режим использования в качестве ротных пунктов управления при трехуровневом построении комплекса. 2 - Режим использования в качестве пункта управления батальона при трехуровневом построении комплекса. 3 - Режим использования в качестве пункта управления выделенной группой средств при двухуровневом построении комплекса.

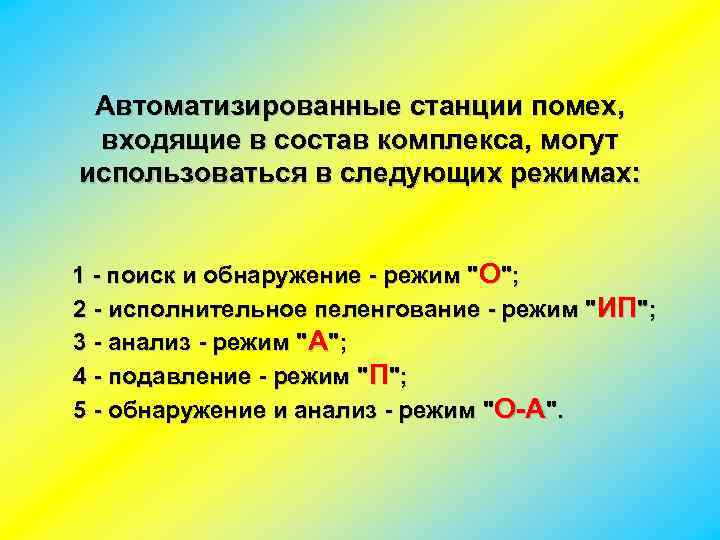

Автоматизированные станции помех, входящие в состав комплекса, могут использоваться в следующих режимах: 1 - поиск и обнаружение - режим "О"; 2 - исполнительное пеленгование - режим "ИП"; 3 - анализ - режим "А"; 4 - подавление - режим "П"; 5 - обнаружение и анализ - режим "О-А".

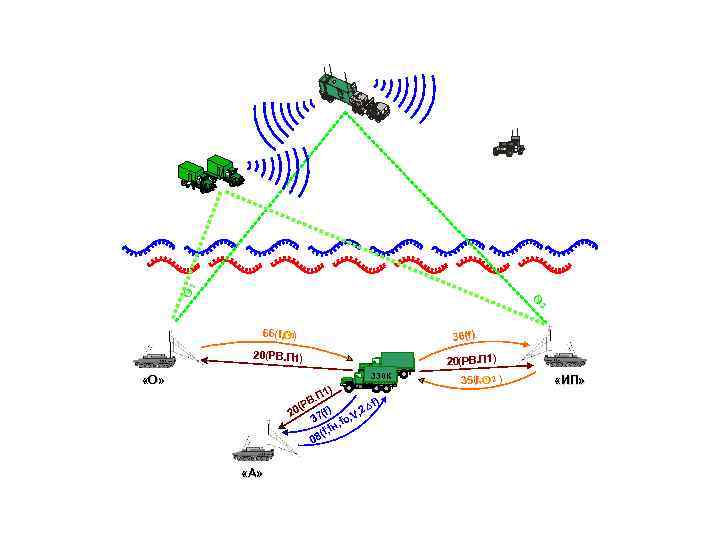

5. 2 Работа комплекса на этапе радиоразведки
O 1 O 2 66(f, O 1) 36(f) 20(РВ. П 1) 330 К «О» 1) В. П f) (Р 20 (f) V, 2 37 , fо, н (f, f 08 «А» , 35(f O 2 ) «ИП»
O 1 O 2 66(f, O 1) 36(f) 20(РВ. П 1) 330 К «О» 1) В. П f) (Р 20 (f) V, 2 37 , fо, н (f, f 08 «А» , 35(f O 2 ) «ИП»

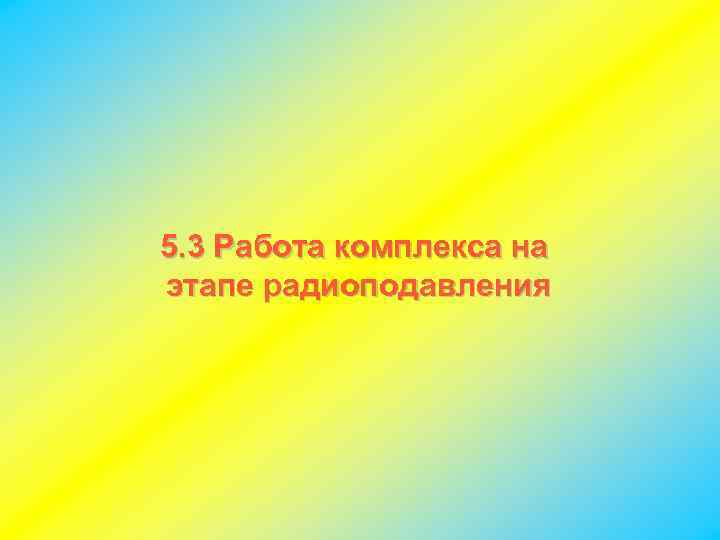

5. 3 Работа комплекса на этапе радиоподавления

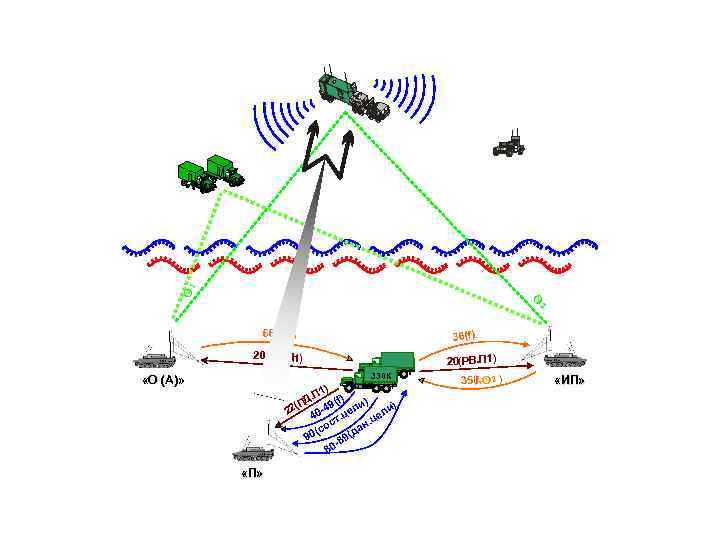

O 1 O 2 66(f, O 1) 36(f) 20(РВ. П 1) 330 К «О (А)» ). П 1 ) и) 9(f ) (ПД 22 40 -4. цел ли т це. ос ан 0(с (д 9 -89 80 «П» , 35(f O 2 ) «ИП»

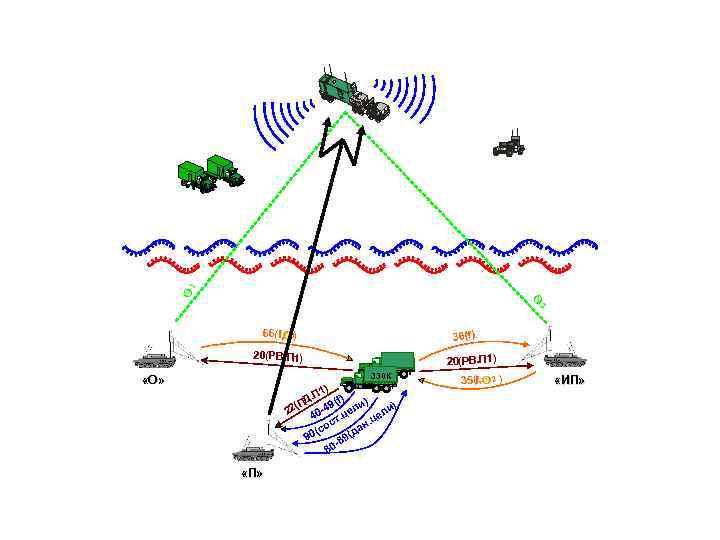

O 1 O 2 66(f, O 1) 36(f) 20(РВ. П 1) 330 К «О» ). П 1 ) и) 9(f ) (ПД 22 40 -4. цел ли т це. ос ан 0(с (д 9 -89 80 «П» , 35(f O 2 ) «ИП»
ЗАКЛЮЧЕНИЕ

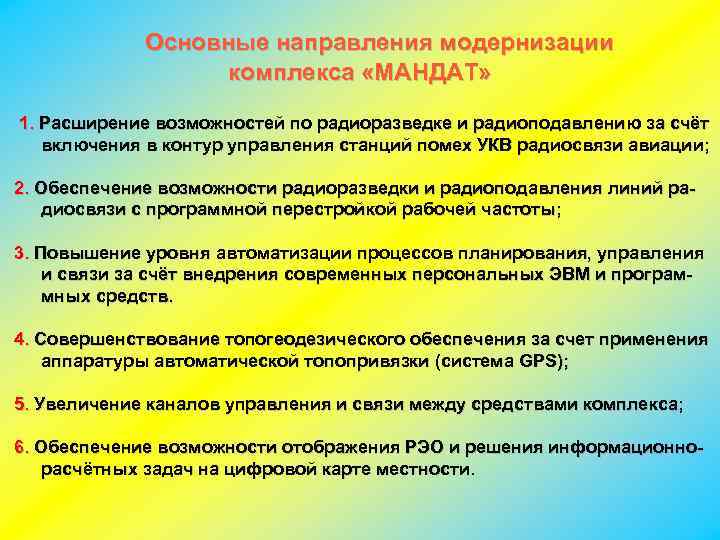

Основные направления модернизации комплекса «МАНДАТ» 1. Расширение возможностей по радиоразведке и радиоподавлению за счёт включения в контур управления станций помех УКВ радиосвязи авиации; 2. Обеспечение возможности радиоразведки и радиоподавления линий радиосвязи с программной перестройкой рабочей частоты; 3. Повышение уровня автоматизации процессов планирования, управления и связи за счёт внедрения современных персональных ЭВМ и программных средств. 4. Совершенствование топогеодезического обеспечения за счет применения аппаратуры автоматической топопривязки (система GPS); 5. Увеличение каналов управления и связи между средствами комплекса; 6. Обеспечение возможности отображения РЭО и решения информационнорасчётных задач на цифровой карте местности.
