Тема 4 Методы управления качеством в проекте

Тема 4 Методы управления качеством в проекте

Методы управление качеством в проекте

Методы управление качеством в проекте Метод (от греч. methodos — путь исследования или познания, теория, учение) — совокупность приемов и операций практического или теоретического освоения действительности, подчиненных решению конкретной задачи Метод — способ познания или достижения какойлибо цели, решение конкретной задачи

Методы управление качеством в проекте 1. 2. 3. 4. 5. 6. 7. 8. Функционально-стоимостной анализ Функционально-физический анализ Структурирование функций качества Анализ последствий и причин отказов Сравнительный анализ затрат и выгод Анализ ценности и стоимости качества (анализ цепочек создания стоимости и ценности) Методы контроля качества Методы обеспечения качества

Методы управление качеством в проекте 1. Функционально-стоимостной анализ ФСА - метод системного исследования функций, работоспособности различных объектов и затрат на их реализацию. Наиболее широко ФСА в настоящее время применяется для технических объектов-изделий, их частей и деталей, оборудования, технологических процессов производства, а также организационных и управленческих процессов. Основная цель анализа - выявление резервов снижения затрат на НИОКР, производство и эксплуатацию рассматриваемых объектов. Т. к. только 20 -30% стоимости любого объекта относится к выполнению его основных функций, связанных с удовлетворением потребностей, а примерно половина - идет на выполнение различных вспомогательных функций, a 5 -12% стоимости объекта вообще не нужны, ибо не связаны с требуемыми функциями.

Методы управление качеством в проекте 1. Функционально-стоимостной анализ ФСА - система воззрений, методов и процедур, обеспечивающих безусловное снижение затрат на выполнение объектом или системой требуемых функций при обязательном повышении (сохранении на исходном уровне) потребительских свойств этих объектов. ФСА – одна из методик повышения ценности, которая позволяет выбрать наилучшие технические решения и оптимизировать стоимость проекта.

Методы управление качеством в проекте При проведении ФСА определяют функции элементов технического объекта или системы и проводят оценку затрат на реализацию этих функций с тем, чтобы эти затраты, по возможности, снизить. Проведение ФСА включает следующие основные этапы: l 1 -й этап: этап последовательного построения моделей объекта ФСА (компонентной, структурной, функциональной); модели строят или в форме графов, или в табличной (матричной) форме; l 2 -й этап: этап исследования моделей и разработки предложений по совершенствованию объекта анализа.

Методы управление качеством в проекте В ходе анализа рассматриваются различные технические решения, которые позволят внести в проект дополнительную ценность: l исключить дублирующие объекты, l снизить излишний запас мощности оборудования l снизить стоимость продукта и проекта, l повысить надежность оборудования и т. д. Далее осуществляется оценка предложений по двум критериям: простота реализации и оценочный размер экономии. Данная оценка позволяет выделить наиболее интересные предложения, которые в дальнейшем будут проработаны командой, и, возможно, в дальнейшем реализованы.

Методы управление качеством в проекте Схема процесса ФСА

Методы управление качеством в проекте 2. Функционально-физический анализ - это технология анализа качества предлагаемых проектировщиком технических решений, принципов действия изделия и его элементов. ФФА проводится для разрабатываемых продуктов и процессов. Его целью является анализ физических принципов действия, технических и физических противоречий в технических объектах (ТО) для того, чтобы оценить качество принятых технических решений и предложить новые технические решения. Применение ФФА позволяет повысить качество проектных решений, создавать в короткие сроки высокоэффективные образцы техники и технологий и таким образом обеспечивать конкурентное преимущество предприятия.

Методы управление качеством в проекте 3. Структурирование функций качества QFD (развертывание функций качества) - экспертный метод, использующий табличный метод представления данных, причем со специфической формой таблиц, которые получили название "домиков качества". Основная идея РФК заключается в понимании того, что между потребительскими свойствами ("фактическими показателями качества" по терминологии К. Ишикавы) и нормируемыми в стандартах, технических условиях параметрами продукта ("вспомогательными показателями качества" по терминологии К. Ишикавы) существует большое различие.

Методы управление качеством в проекте Вспомогательные показатели качества важны для производителя, но не всегда существенны для потребителя. Идеальным случаем был бы такой, когда производитель мог проконтролировать качество продукции непосредственно по фактическим показателям, но это, как правило, невозможно, поэтому он пользуется вспомогательными показателями. Технология РФК - это последовательность действий производителя по преобразованию фактических показателей качества изделия в технические требования к продукции, процессам и оборудованию. Инструменты РФК. - таблица специального вида, получившая название "домик качества". В этой таблице отображается связь между фактическими показателями качества (потребительскими свойствами) и вспомогательными показателями (техническими требованиями).

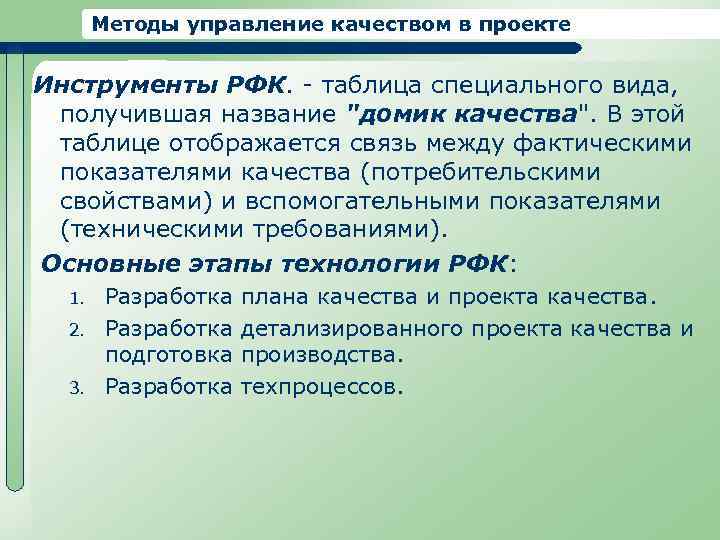

Методы управление качеством в проекте Инструменты РФК. - таблица специального вида, получившая название "домик качества". В этой таблице отображается связь между фактическими показателями качества (потребительскими свойствами) и вспомогательными показателями (техническими требованиями). Основные этапы технологии РФК: 1. 2. 3. Разработка плана качества и проекта качества. Разработка детализированного проекта качества и подготовка производства. Разработка техпроцессов.

Методы управление качеством в проекте Схема процесса РФК

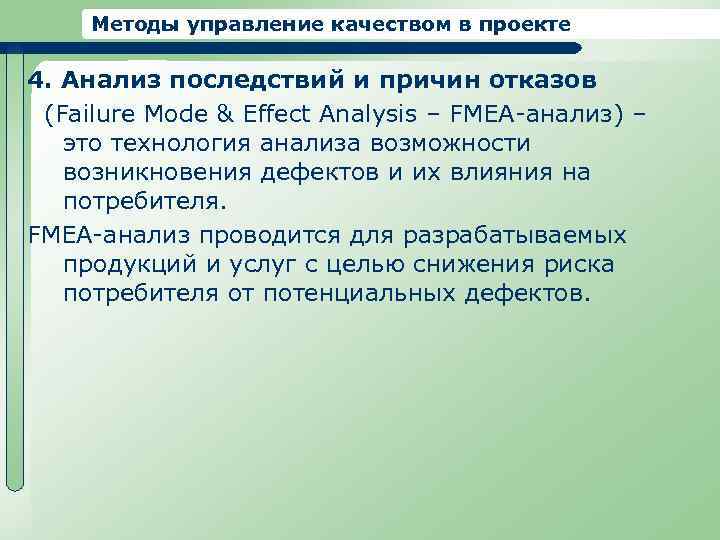

Методы управление качеством в проекте 4. Анализ последствий и причин отказов (Failure Mode & Effect Analysis – FMEA-анализ) – это технология анализа возможности возникновения дефектов и их влияния на потребителя. FMEA-анализ проводится для разрабатываемых продукций и услуг с целью снижения риска потребителя от потенциальных дефектов.

Методы управление качеством в проекте FMEA-анализ не предусматривает изучение экономических показателей, в том числе затрат, связанных с низким качеством. Задачей FMEA-анализа является выявление дефектов, которые обуславливают наибольший риск для потребителя, определить их потенциальные причины и вырабатывают корректирующие воздействия до того, как эти дефекты проявятся и, таким образом, предупредить затраты на их исправление. Объектами FMEA-анализа процессов могут быть: - Конструкция изделия; - Процесс производства; - Бизнес-процессы (документооборот, финансовые процессы и т. д. ); - Процесс эксплуатации изделия.

Методы управление качеством в проекте 5. Сравнительный анализ затрат и выгод Основная выгода от выполнения требований к качеству может заключаться в: l уменьшении числа доработок, l увеличении производительности, l уменьшении затрат, l росте удовлетворенности заинтересованных сторон проекта. В экономическом обосновании каждого действия в области качества сравнивается стоимость соответствующей меры в отношении качества с ожидаемой от нее выгодой.

Методы управление качеством в проекте Выбор оптимальной пропорции затрат на профилактику и устранение дефектов

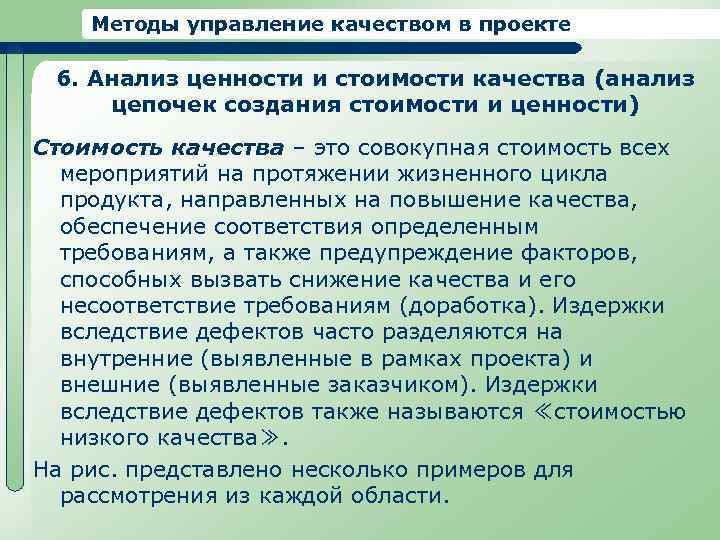

Методы управление качеством в проекте 6. Анализ ценности и стоимости качества (анализ цепочек создания стоимости и ценности) Стоимость качества – это совокупная стоимость всех мероприятий на протяжении жизненного цикла продукта, направленных на повышение качества, обеспечение соответствия определенным требованиям, а также предупреждение факторов, способных вызвать снижение качества и его несоответствие требованиям (доработка). Издержки вследствие дефектов часто разделяются на внутренние (выявленные в рамках проекта) и внешние (выявленные заказчиком). Издержки вследствие дефектов также называются ≪стоимостью низкого качества≫. На рис. представлено несколько примеров для рассмотрения из каждой области.

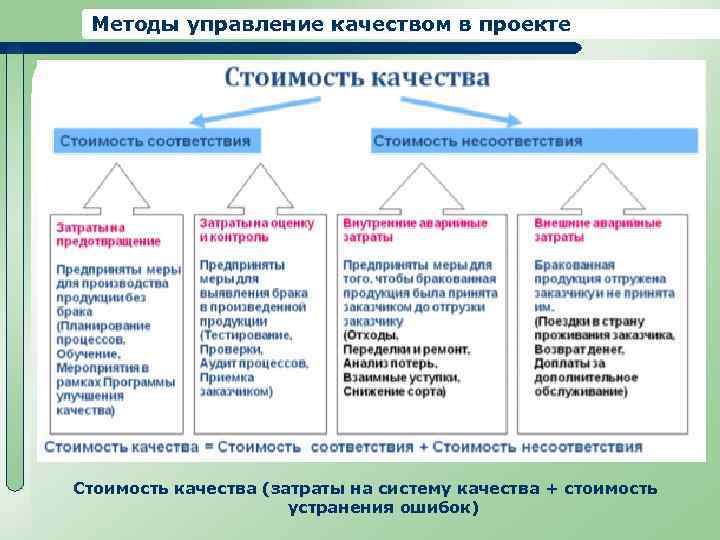

Методы управление качеством в проекте Стоимость качества (затраты на систему качества + стоимость устранения ошибок)

Методы управление качеством в проекте 7. Методы контроля качества в проекте: – – – – – контрольные листки, мозговой штурм, схема процесса, диаграмма Парето, причинно-следственная диаграмма, временной ряд, контрольная карта, гистограмма, диаграмма разброса, выборочные оценки. Большинство из этих методов статистические.

Методы управление качеством в проекте Контрольный листок (таблица проверок)‑ это удобная документная форма для сбора и анализа информации, используется, чтобы определить частоту возникновения того или иного события. Контрольные листки используются на всех стадиях проекта. Они предоставляют данные для анализа более сложными статистическими методами.

Методы управление качеством в проекте Перед использованием контрольных листков необходимо убедиться, что все сотрудники, которым предстоит их заполнять, одинаково понимают используемые в них термины. Лучше, если для каждого сотрудника и для каждого исследуемого дня работы будет свой контрольный листок. Также может вестись один сводный контрольный листок у контролера, мастера или бригадира.

Методы управление качеством в проекте Сотрудник Количество брака с 1 по 5 июня 1 2 3 Итого 4 5 за неделю Иванов I I I I I I 23 Петров I I I I I I 24 Сидоров I I I I I I I 22 Яшин I I I I I I 22 Всего 18 20 20 17 Рис. Контрольный листок контролера 16 91

Методы управление качеством в проекте Мозговой штурм Этот метод используется для выработки группой идей по какому-то вопросу. Как правило это вопрос “почему? ”, “как? ” или “что? ”. Например, “почему срывается срок поставки? ”, или “как избежать срыва срока поставки? ” и т. д. Вопрос должен быть сформулирован и одинаково понят всеми участниками мозгового штурма.

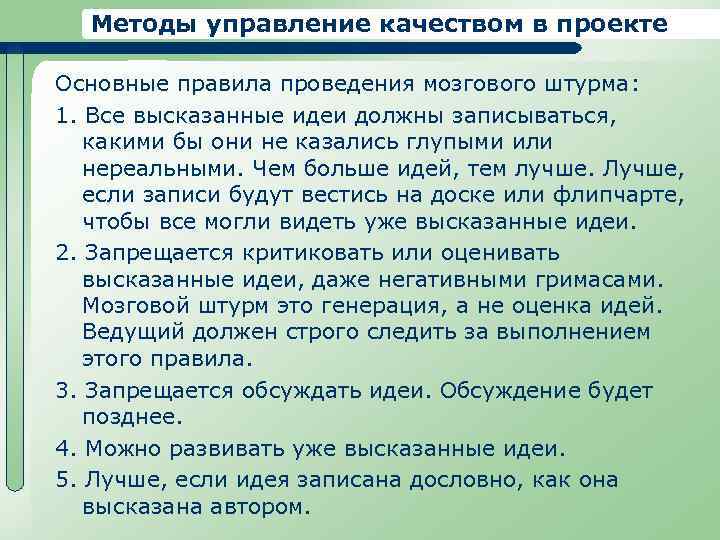

Методы управление качеством в проекте Основные правила проведения мозгового штурма: 1. Все высказанные идеи должны записываться, какими бы они не казались глупыми или нереальными. Чем больше идей, тем лучше. Лучше, если записи будут вестись на доске или флипчарте, чтобы все могли видеть уже высказанные идеи. 2. Запрещается критиковать или оценивать высказанные идеи, даже негативными гримасами. Мозговой штурм это генерация, а не оценка идей. Ведущий должен строго следить за выполнением этого правила. 3. Запрещается обсуждать идеи. Обсуждение будет позднее. 4. Можно развивать уже высказанные идеи. 5. Лучше, если идея записана дословно, как она высказана автором.

Методы управление качеством в проекте Рекомендуемое время проведения мозгового штурма ‑ 5 -15 минут. Высказывание идей может вестись двумя способами: 1. Упорядоченно по очереди, когда ведущий последовательно обращается к каждому. При этом за раз высказывается только одна идея. Если идей нет, то человек пропускает свою очередь. 2. Неупорядоченно, когда идеи высказываются по мере их возникновения.

Методы управление качеством в проекте Схема процесса. Существует 4 типа схем процесса: l раскрывающаяся схема, l детальная схема, l схема потока, l схема применения. Детальная схема ‑ это более подробная раскрывающаяся схема, в которой учтены все действия процесса. Она требует много времени для построения и применяется только в том случае, если эти трудозатраты оправданы.

Методы управление качеством в проекте Схема потока ‑ это схема движения чего-либо в рассматриваемом процессе. Например, для оптимального размещения комнат сотрудников на этаже может быть построена схема движения сотрудников при выполнении своих функций по этажу во время рабочего дня. После этого комнаты распределяются так, чтобы сделать это движение минимальным. Схема применения представляет из себя таблицу, в которой строки соответствуют действиям, выполняемым в рамках процесса, а столбцы ‑ исполнителям этих действий. При этом на пересечении строк и столбцов могут ставиться различные значки, чтобы различать кто выполняет это действие, кто проверяет правильность и т. д.

Методы управление качеством в проекте Раскрывающаяся схема это пошаговая схематичная картинка, используемая, чтобы определить основные этапы процесса или описать исследуемый процесс. Она показывает последовательность действий в процессе и обеспечивает единство понимания и терминологии у членов команды, анализирующих процесс. Имея схему процесса, команда может определить места возможных или имеющихся сбоев и выработать меры по их предотвращению. Раскрывающаяся схема также может использоваться для описания нового (измененного) процесса, который собираются внедрить для улучшения качества.

Методы управление качеством в проекте Чтобы построить раскрывающуюся схему надо: 1. Определить основные этапы исследуемого процесса. Их должно быть не более 6 -7 (иначе анализ затруднен). 2. Выписать их в виде последовательной схемы в одну стоку наверху листа бумаги или доски. 3. Затем, под каждым этапом перечислить основные действия, входящие в этот этап (опять же, не более 6 -7). На рис. приводится пример раскрывающейся схемы процесса.

Методы управление качеством в проекте Рис. Раскрывающаяся схема процесса создания отчета подразделения

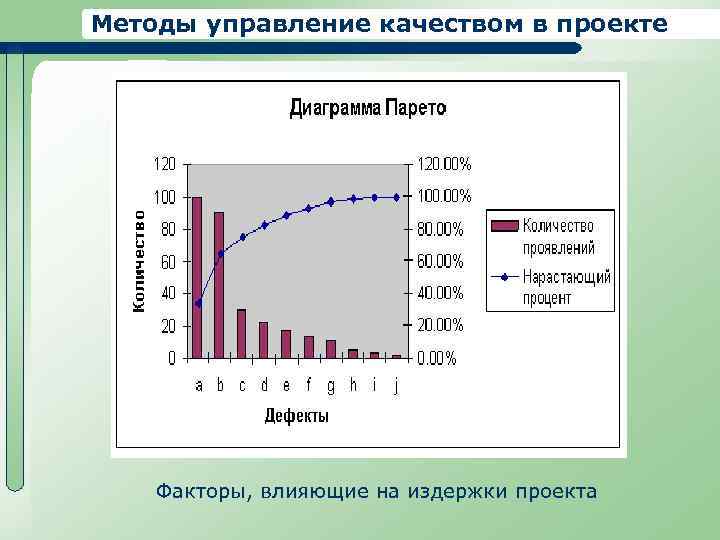

Методы управление качеством в проекте Диаграмма Парето Применяется, когда требуется оценить относительную важность выявленных проблем. Диаграмма Парето (гистограмма) представляет из себя график, где по горизонтальной оси расположены проблемы (например, дефекты), а по вертикальной ‑ их относительная важность, оцененная по какому-либо единому для всех них параметру (например, по стоимости наносимого ущерба, или частоте возникновения). Проблемы расположены в порядке убывания важности. Данные для построения диаграммы Парето могут быть взяты, например, из контрольных листков. Диаграмма Парето названа так по принципу Парето, по которому 80% ущерба наносят 20% проблем. Диаграммы Парето позволяют аналитикам принять решение, какие проблемы следует решать, а решение каких не принесет большого эффекта, а также выработать последовательность решения проблем.

Методы управление качеством в проекте Факторы, влияющие на издержки проекта

Методы управление качеством в проекте Причинно-следственная диаграмма. Она также называется диаграмма Ишикавы или диаграмма рыбий скелет. Причинно-следственная диаграмма позволяет выявить и наглядно представить факторы, влияющие на появление какой-то проблемы или результата, и взаимосвязи между этими факторами. Она применяется для изучения процессов, выявления причин проблем и при планировании, чтобы выделить, что влияет на качество результата. Как правило, выявленные факторы располагают слева, а результат ‑ справа.

Методы управление качеством в проекте Порядок построения причинно-следственной диаграммы: 1. Подробно опишите проблему (ситуацию или результат) ее особенности, где она возникает, когда проявляется и как далеко распространяется. 2. Выявите и запишите все возможные проблемы и факторы, влияющие на результат (на возникновение проблемы). Проблемы и факторы как правило разбивают на 5 категорий: оборудование, персонал, методы, материалы, внешние условия. Описание проблемы и факторов, влияющих на результат, может быть сделано с помощью мозгового штурма. 3. Постройте по описанной проблеме и факторам причинноследственную диаграмму. При построении диаграммы старайтесь, чтобы все формулировки были как можно более краткими. 4. Попытайтесь дать толкование всем взаимосвязям.

Методы управление качеством в проекте Рис. Фрагмент причинно-следственной диаграммы

Методы управление качеством в проекте .

Методы управление качеством в проекте Временной ряд позволяет визуализировать изменение какойлибо контрольной величины во времени. Он представляет из себя график зависимости этой величины от времени. Данные для его построения могут быть взяты, например, из контрольных листков. После его построения можно выявить, в какой период произошло что-то, что повлияло на эту величину, и определить, что это было. Например: износ оборудования, изменение субподрядчика, применение другого материала, набор новых сотрудников и т. д. При анализе графика важно отделять несущественные изменения, которые нормальны для исследуемого процесса, от существенных. Лучше всего использовать временной ряд для выявления изменения средней величины. При построении графика важно не перепутать последовательность.

Методы управление качеством в проекте Рис. Временной ряд понедельных потерь рабочего времени

Методы управление качеством в проекте Контрольная карта Отображает результаты осуществления проекта во времени. Она может быть использована для наблюдения за любым типом выходных данных (например, для наблюдения за отклонениями по стоимости и срокам выполнения работ, за ошибками в документах проекта и т. д. ). В контрольных диаграммах отмечаются значения контролируемого параметра. Наиболее часто эти графики используют при наблюдении за повторяющимися работами.

Методы управление качеством в проекте Контрольная карта представляет из себя тот же временной ряд, на который нанесены верхний и нижний контрольные пределы (ВКП и НКП). Верхний и нижний контрольные пределы вычисляются по данным временного ряда с помощью специальных формул из статистики. Контрольная карта показывает степень отклонения исследуемой величины от среднего значения.

Методы управление качеством в проекте При сборе данных для построения контрольной карты условия процесса не должны изменяться. Контрольная карта позволяет отличить колебания, связанные с характеристиками процесса (которые изменить сложно, они определяются, например, характеристиками производственного оборудования) от отклонений, вызванных какими-либо дополнительными причинами. Предполагается, что эти дополнительные причины могут быть выявлены и устранены. Если все измерения находятся внутри верхнего и нижнего контрольных пределов, то беспокоится не стоит. Если какие-либо данные вышли за эти пределы, то надо искать сбой в процессе.

Методы управление качеством в проекте Верхний и нижний контрольные пределы не следует путать с техническими характеристиками оборудования. Они определяются статистически. Рис. Контрольная карта понедельных потерь рабочего времени

Методы управление качеством в проекте Гистограмма. Применяется для исследования распределения измеряемой величины по возможным интервалам значений. Для ее построения промежуток значений, которые может принимать исследуемая величина делится на несколько интервалов. После этого для каждого интервала определяется количество измерений, значения которых лежат в этом интервале и на графике строится столбик высота которого пропорциональна полученному количеству. Примером исследуемого значения может быть толщина изготовленной детали. Если распределение имеет максимум, то оно называется критическим.

Методы управление качеством в проекте При определении количества и длины интервалов надо учитывать: Ø количество сделанных измерений, Ø точность измерений, Ø представления о результате анализа (т. е. чтобы можно было выявить предполагаемые факты). Некоторые процессы по своей природе несимметричны, так что не обязательно каждое распределение будет иметь вид колообразной кривой. Если на гистограмме имеется два пика, то это означает, что данные собраны из нескольких разных источников, например, разных мастеров, смен, станков и т. д.

Методы управление качеством в проекте Рис. Гистограмма распределения диаметра втулки

Методы управление качеством в проекте Диаграмма разброса (рассеяния) Диаграмма разброса применяется для определения зависимости двух величин друг от друга.

Методы управление качеством в проекте Выборочные оценки. Выборочная оценка предусматривает выбор части интересующей совокупности для проверки (например, произвольный выбор десяти инженерных чертежей из семидесяти пяти). Частота и размеры выборок должны определяться в ходе процесса планирования качества, чтобы в стоимости качества учитывались ряд испытаний, ожидаемые отходы и т. д. Существует обширный свод знаний по выборочным оценкам. В некоторых прикладных областях команде управления проектом бывает необходимо ознакомиться с разнообразными методами выборочных оценок для обеспечения того, чтобы выборка действительно представляла интересующую совокупность.
