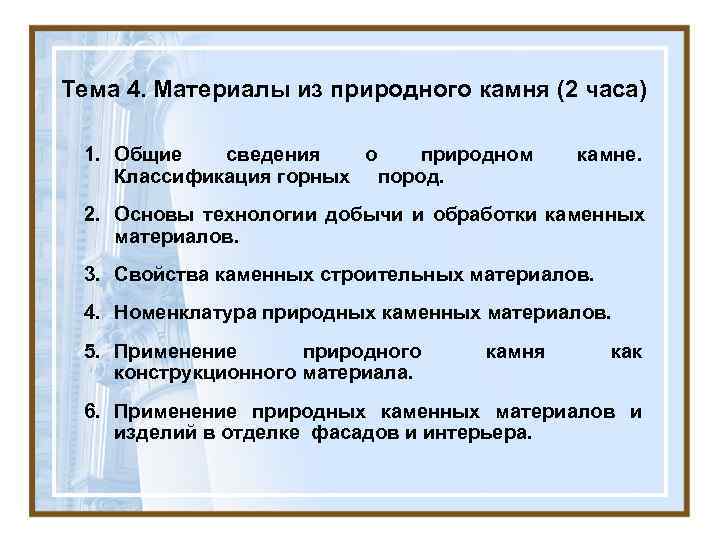

>Тема 4. Материалы из природного камня (2 часа)  1. Общие  сведения Тема 4. Материалы из природного камня (2 часа) 1. Общие сведения о природном камне. Классификация горных пород. 2. Основы технологии добычи и обработки каменных материалов. 3. Свойства каменных строительных материалов. 4. Номенклатура природных каменных материалов. 5. Применение природного камня как конструкционного материала. 6. Применение природных каменных материалов и изделий в отделке фасадов и интерьера.

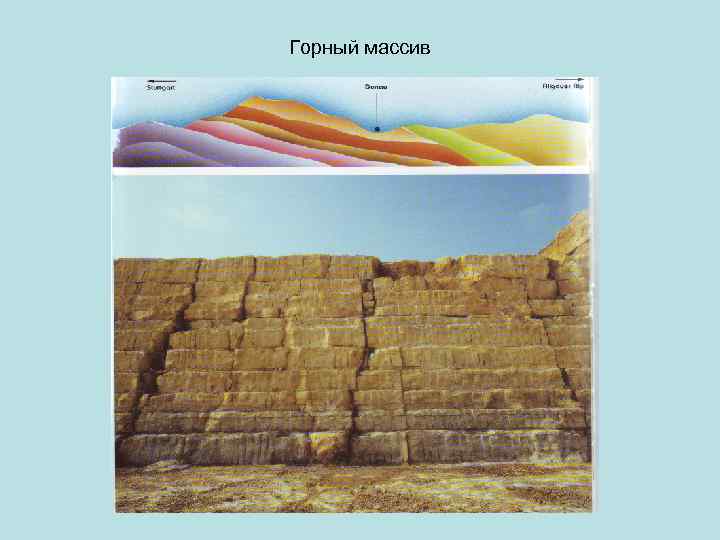

>Горный массив Горный массив

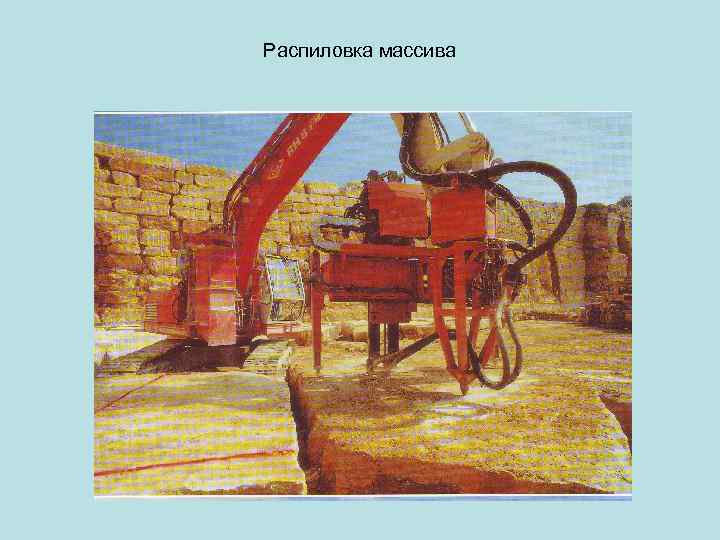

>Распиловка массива Распиловка массива

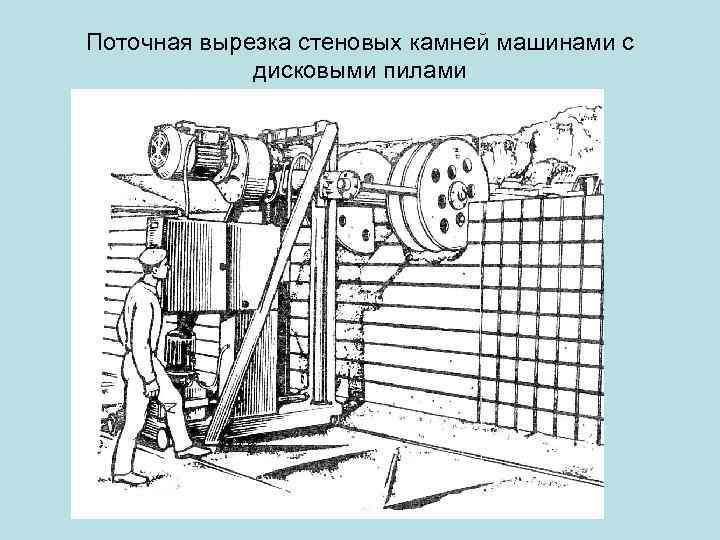

>Поточная вырезка стеновых камней машинами с   дисковыми пилами Поточная вырезка стеновых камней машинами с дисковыми пилами

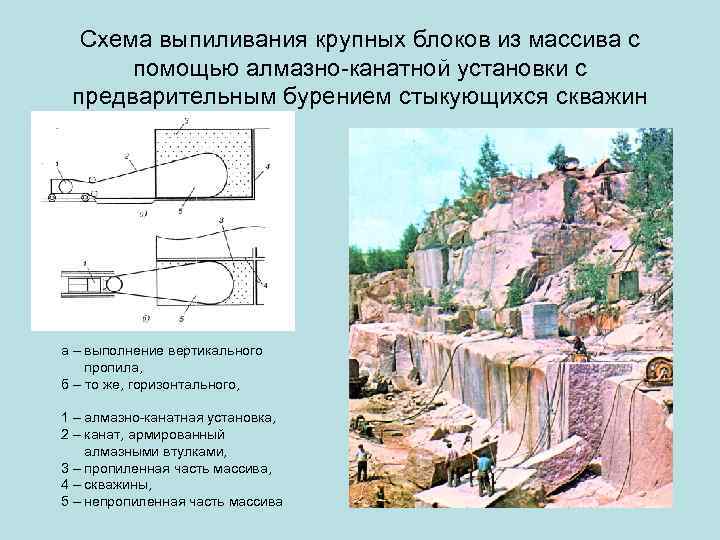

> Схема выпиливания крупных блоков из массива с  помощью алмазно-канатной установки с предварительным Схема выпиливания крупных блоков из массива с помощью алмазно-канатной установки с предварительным бурением стыкующихся скважин а – выполнение вертикального пропила, б – то же, горизонтального, 1 – алмазно-канатная установка, 2 – канат, армированный алмазными втулками, 3 – пропиленная часть массива, 4 – скважины, 5 – непропиленная часть массива

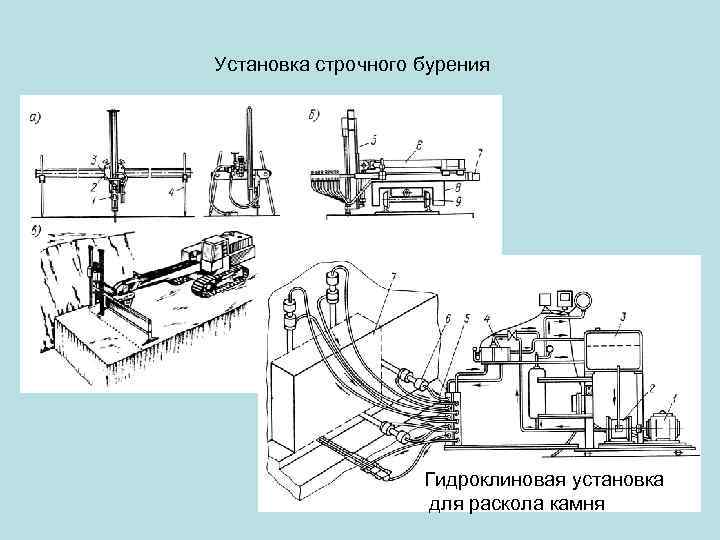

>Установка строчного бурения     Гидроклиновая установка     для Установка строчного бурения Гидроклиновая установка для раскола камня

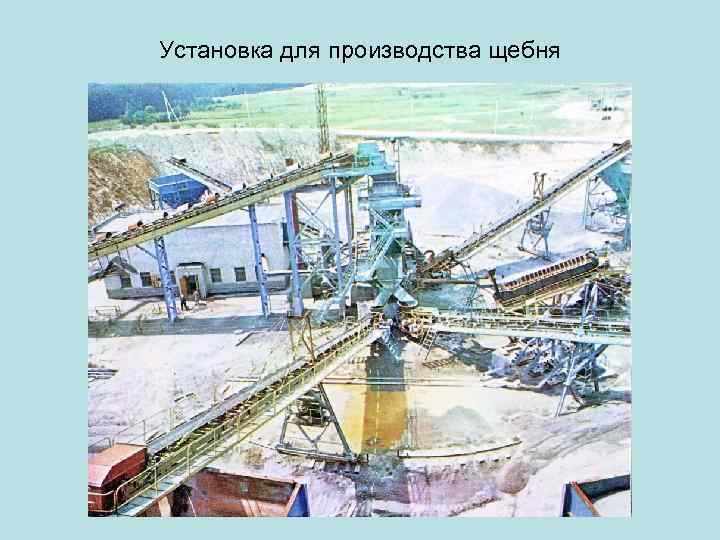

>Установка для производства щебня Установка для производства щебня

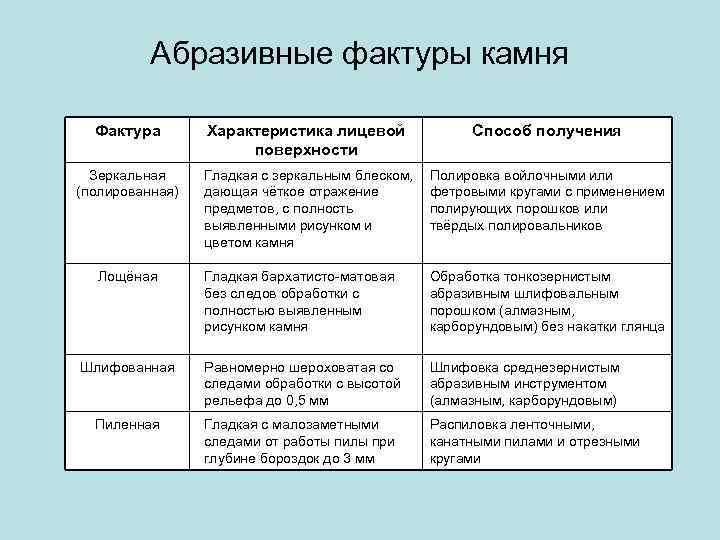

>   Абразивные фактуры камня  Фактура  Характеристика лицевой   Абразивные фактуры камня Фактура Характеристика лицевой Способ получения поверхности Зеркальная Гладкая с зеркальным блеском, Полировка войлочными или (полированная) дающая чёткое отражение фетровыми кругами с применением предметов, с полность полирующих порошков или выявленными рисунком и твёрдых полировальников цветом камня Лощёная Гладкая бархатисто-матовая Обработка тонкозернистым без следов обработки с абразивным шлифовальным полностью выявленным порошком (алмазным, рисунком камня карборундовым) без накатки глянца Шлифованная Равномерно шероховатая со Шлифовка среднезернистым следами обработки с высотой абразивным инструментом рельефа до 0, 5 мм (алмазным, карборундовым) Пиленная Гладкая с малозаметными Распиловка ленточными, следами от работы пилы при канатными пилами и отрезными глубине бороздок до 3 мм кругами

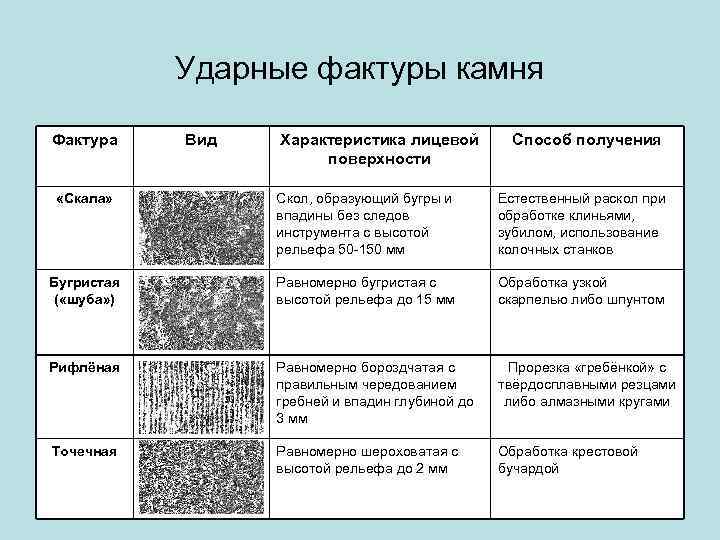

>  Ударные фактуры камня Фактура Вид  Характеристика лицевой  Способ получения Ударные фактуры камня Фактура Вид Характеристика лицевой Способ получения поверхности «Скала» Скол, образующий бугры и Естественный раскол при впадины без следов обработке клиньями, инструмента с высотой зубилом, использование рельефа 50 -150 мм колочных станков Бугристая Равномерно бугристая с Обработка узкой ( «шуба» ) высотой рельефа до 15 мм скарпелью либо шпунтом Рифлёная Равномерно бороздчатая с Прорезка «гребёнкой» с правильным чередованием твёрдосплавными резцами гребней и впадин глубиной до либо алмазными кругами 3 мм Точечная Равномерно шероховатая с Обработка крестовой высотой рельефа до 2 мм бучардой

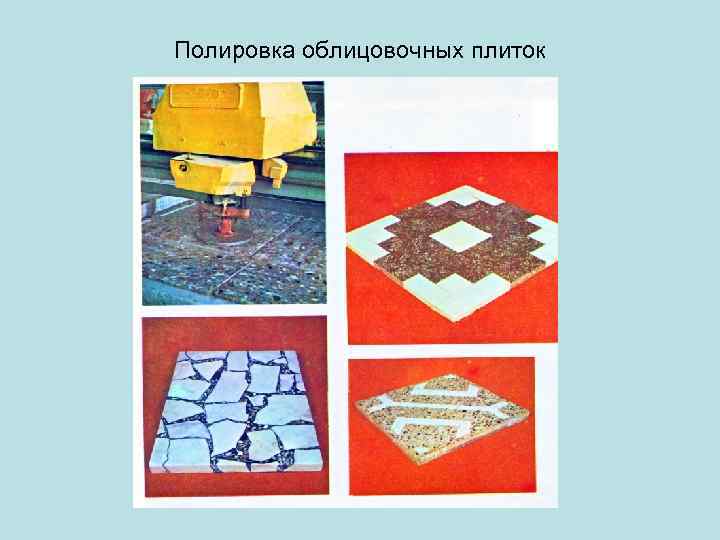

>Полировка облицовочных плиток Полировка облицовочных плиток

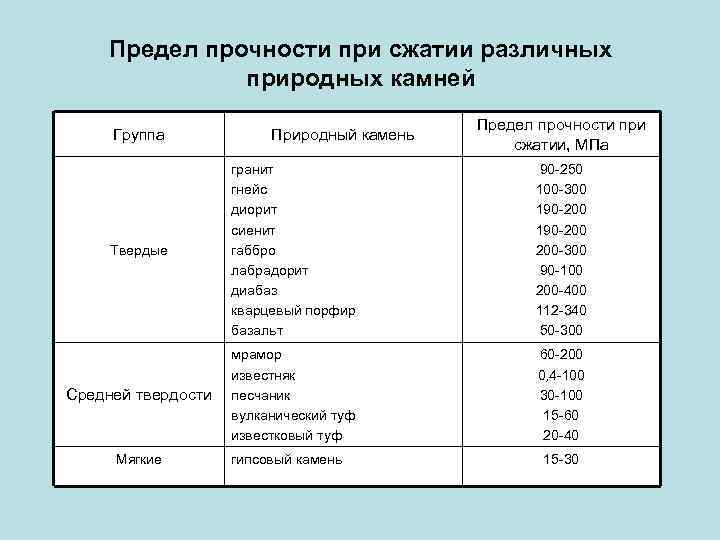

> Предел прочности при сжатии различных    природных камней   Предел прочности при сжатии различных природных камней Предел прочности при Группа Природный камень сжатии, МПа гранит 90 -250 гнейс 100 -300 диорит 190 -200 сиенит 190 -200 Твердые габбро 200 -300 лабрадорит 90 -100 диабаз 200 -400 кварцевый порфир 112 -340 базальт 50 -300 мрамор 60 -200 известняк 0, 4 -100 Средней твердости песчаник 30 -100 вулканический туф 15 -60 известковый туф 20 -40 Мягкие гипсовый камень 15 -30

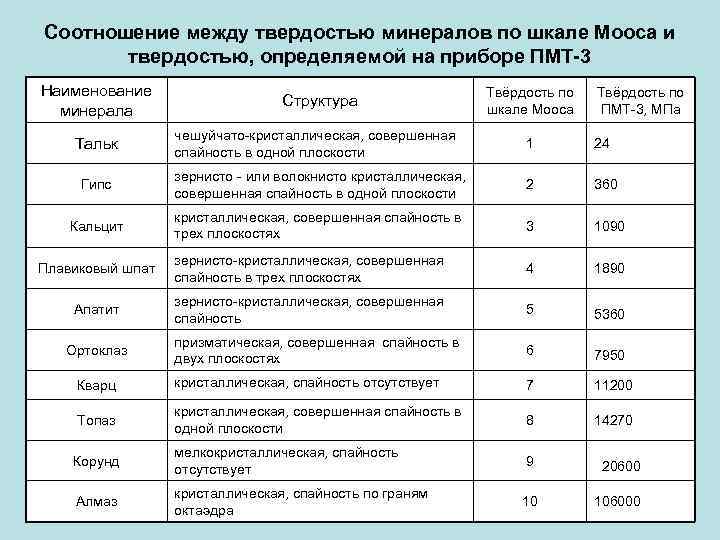

>Соотношение между твердостью минералов по шкале Мооса и  твердостью, определяемой на приборе ПМТ-3 Соотношение между твердостью минералов по шкале Мооса и твердостью, определяемой на приборе ПМТ-3 Наименование Твёрдость по Структура шкале Мооса ПМТ-3, МПа минерала чешуйчато-кристаллическая, совершенная Тальк спайность в одной плоскости 1 24 зернисто - или волокнисто кристаллическая, Гипс 2 360 совершенная спайность в одной плоскости кристаллическая, совершенная спайность в Кальцит 3 1090 трех плоскостях зернисто-кристаллическая, совершенная Плавиковый шпат 4 1890 спайность в трех плоскостях зернисто-кристаллическая, совершенная Апатит 5 5360 спайность призматическая, совершенная спайность в Ортоклаз 6 7950 двух плоскостях Кварц кристаллическая, спайность отсутствует 7 11200 кристаллическая, совершенная спайность в Топаз 8 14270 одной плоскости мелкокристаллическая, спайность Корунд 9 20600 отсутствует кристаллическая, спайность по граням Алмаз 106000 октаэдра

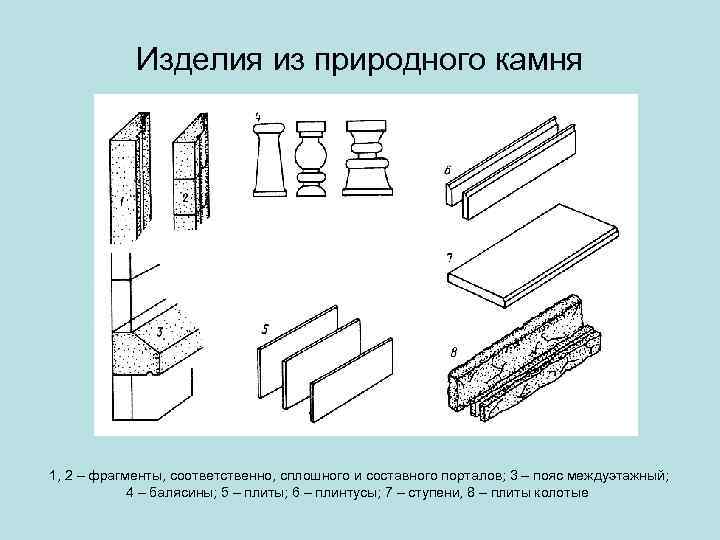

>  Изделия из природного камня 1, 2 – фрагменты, соответственно, сплошного и составного Изделия из природного камня 1, 2 – фрагменты, соответственно, сплошного и составного порталов; 3 – пояс междуэтажный; 4 – балясины; 5 – плиты; 6 – плинтусы; 7 – ступени, 8 – плиты колотые

>     Виды бутового камня а – рваный; б – постелистый; Виды бутового камня а – рваный; б – постелистый; в – лещадный; г – блок колотый; д – блок тёсаный; е – блок пиленый

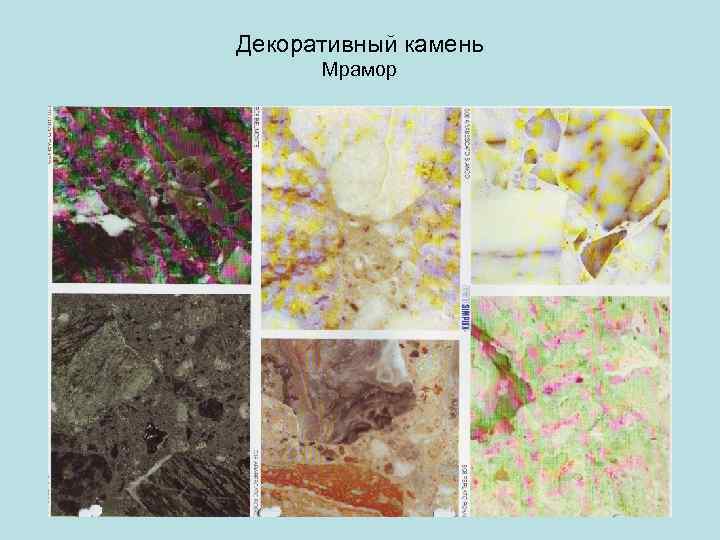

>Декоративный камень  Мрамор Декоративный камень Мрамор

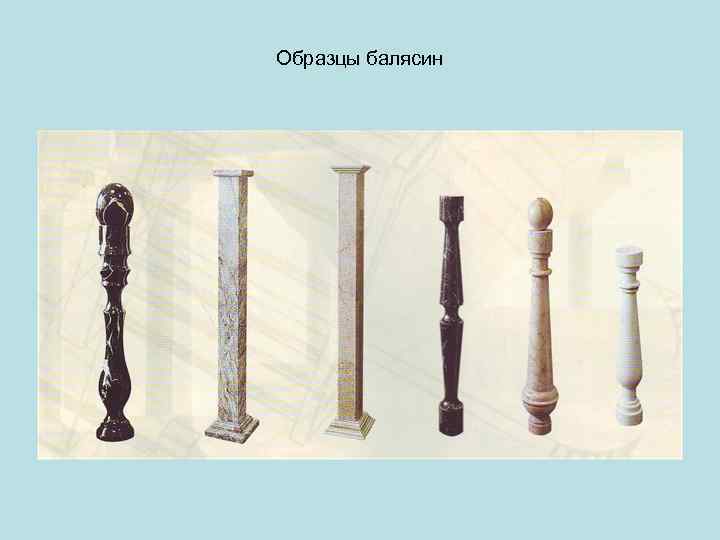

>Образцы балясин Образцы балясин

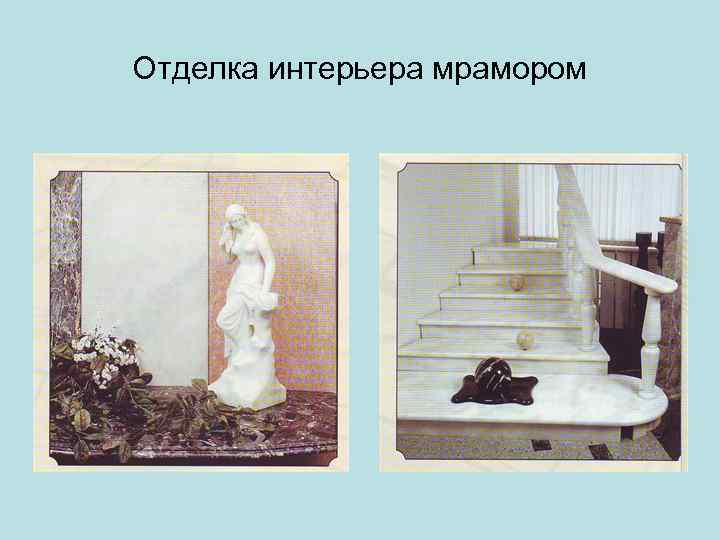

>Отделка интерьера мрамором Отделка интерьера мрамором

>    Мраморный дворец Общий вид. Цоколь –гранит рапакиви; стены – сердобольский Мраморный дворец Общий вид. Цоколь –гранит рапакиви; стены – сердобольский гранит; пилястры и другие архитектурные элементы внешней отделки – белогорский и рускальский мрамор Фрагмент стены Большого мраморного зала

>    Гранит  Овоидный гранит рапакиви Гранит порфировидный   Облицовка Гранит Овоидный гранит рапакиви Гранит порфировидный Облицовка первого этажа гранитом

>Презентационные материалы.  Мрамор и гранит.   Фирма Bertolini Презентационные материалы. Мрамор и гранит. Фирма Bertolini

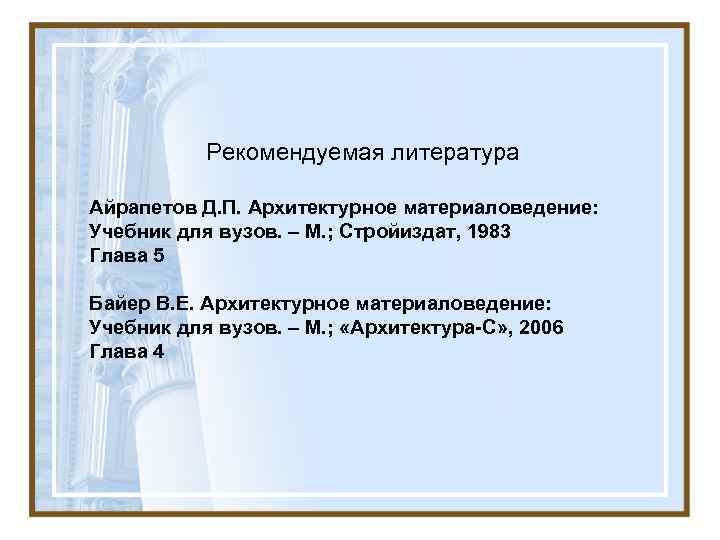

>  Рекомендуемая литература Айрапетов Д. П. Архитектурное материаловедение: Учебник для вузов. – М. Рекомендуемая литература Айрапетов Д. П. Архитектурное материаловедение: Учебник для вузов. – М. ; Стройиздат, 1983 Глава 5 Байер В. Е. Архитектурное материаловедение: Учебник для вузов. – М. ; «Архитектура-С» , 2006 Глава 4
