Тема 4 КОНСТРУКЦИИ ВЕРТИКАЛЬНЫХ ОГРАЖДЕНИЙ ПРОМЫШЛЕННЫХ ЗДАНИЙ Тема 4 КОНСТРУКЦИИ ВЕРТИКАЛЬНЫХ ОГРАЖДЕНИЙ ПРОМЫШЛЕННЫХ ЗДАНИЙ

4. 1. Стены Несущие Ненесущие Самонесущие Возводят в небольших зданиях и выполняют из кирпича, 4. 1. Стены Несущие Ненесущие Самонесущие Возводят в небольших зданиях и выполняют из кирпича, мелких и крупных блоков Выполняются из панелей, которые навешиваются на колонны Передают собственную массу на фундаментные балки; выполняются из кирпича, блоков или панелей Для каркасных зданий с нормальным температурно влажностным режимом чаще проектируют навесные стены

Панельные стены Разрезка стен на панели Горизонтальная Для навесных и для самонесущих стен Вертикальная Панельные стены Разрезка стен на панели Горизонтальная Для навесных и для самонесущих стен Вертикальная Для навесных стен

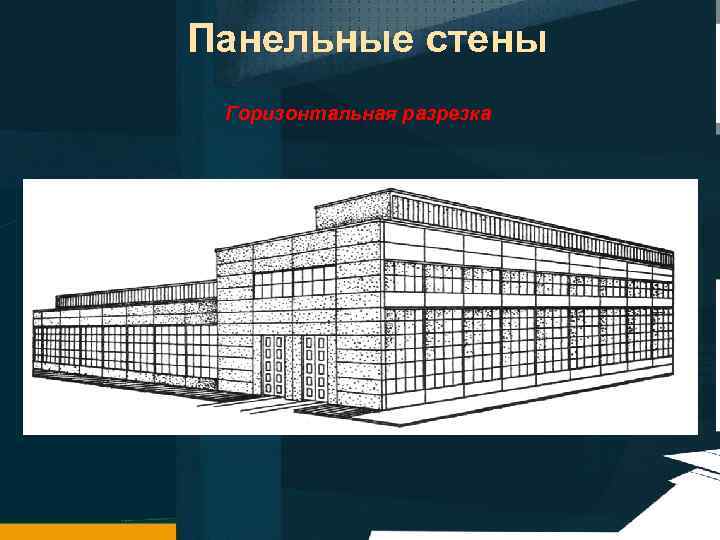

Панельные стены Горизонтальная разрезка Панельные стены Горизонтальная разрезка

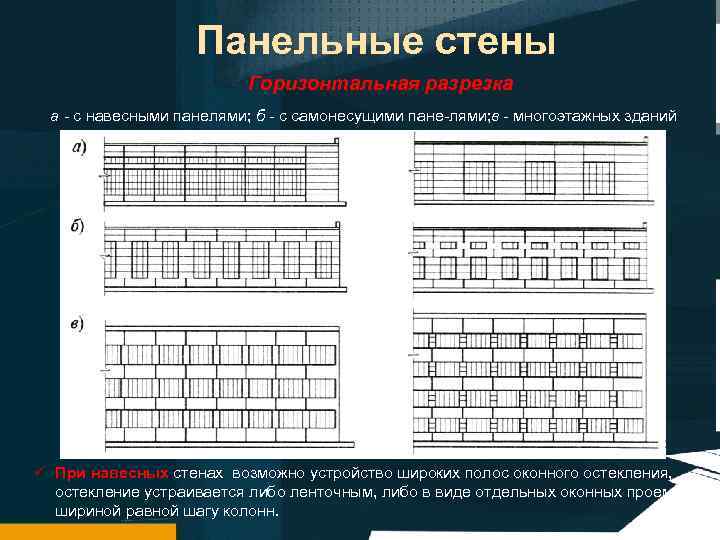

Панельные стены Горизонтальная разрезка а с навесными панелями; б с самонесущими пане лями; в Панельные стены Горизонтальная разрезка а с навесными панелями; б с самонесущими пане лями; в многоэтажных зданий ü При навесных стенах возможно устройство широких полос оконного остекления, остекление устраивается либо ленточным, либо в виде отдельных оконных проемов шириной равной шагу колонн.

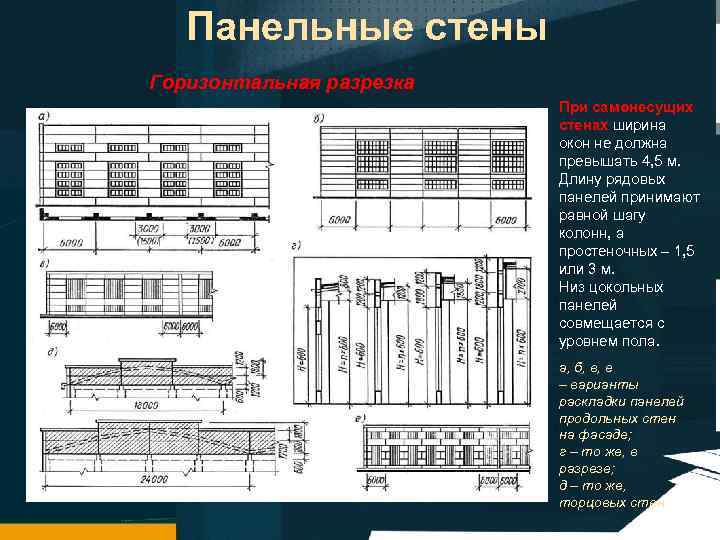

Панельные стены Горизонтальная разрезка При самонесущих стенах ширина окон не должна превышать 4, 5 Панельные стены Горизонтальная разрезка При самонесущих стенах ширина окон не должна превышать 4, 5 м. Длину рядовых панелей принимают равной шагу колонн, а простеночных – 1, 5 или 3 м. Низ цокольных панелей совмещается с уровнем пола. а, б, в, е – варианты раскладки панелей продольных стен на фасаде; г – то же, в разрезе; д – то же, торцовых стен

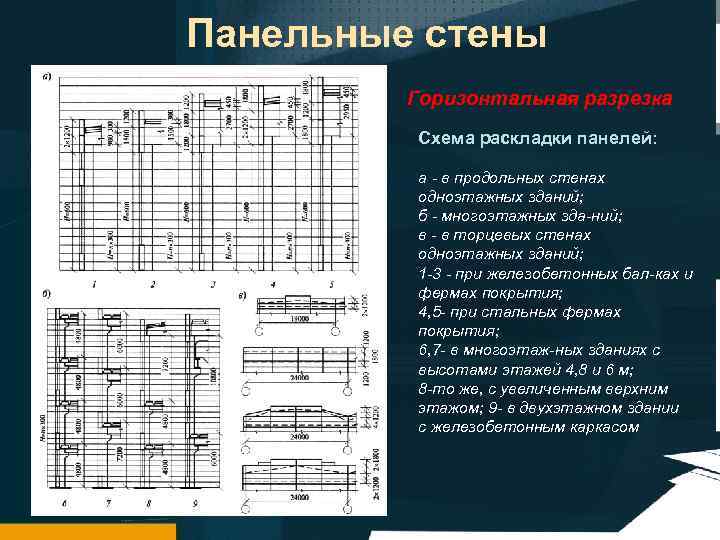

Панельные стены Горизонтальная разрезка Схема раскладки панелей: а в продольных стенах одноэтажных зданий; б Панельные стены Горизонтальная разрезка Схема раскладки панелей: а в продольных стенах одноэтажных зданий; б многоэтажных зда ний; в в торцевых стенах одноэтажных зданий; 1 3 при железобетонных бал ках и фермах покрытия; 4, 5 при стальных фермах покрытия; 6, 7 в многоэтаж ных зданиях с высотами этажей 4, 8 и 6 м; 8 то же, с увеличенным верхним этажом; 9 в двухэтажном здании с железобетонным каркасом

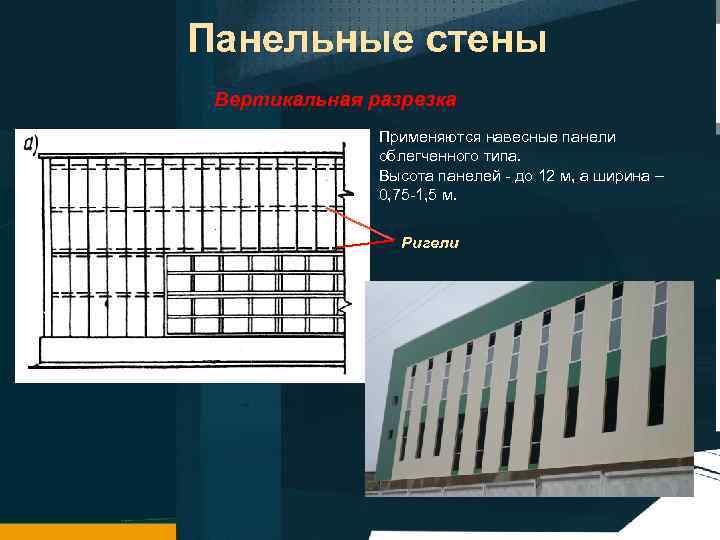

Панельные стены Вертикальная разрезка Применяются навесные панели облегченного типа. Высота панелей до 12 м, Панельные стены Вертикальная разрезка Применяются навесные панели облегченного типа. Высота панелей до 12 м, а ширина – 0, 75 1, 5 м. Ригели

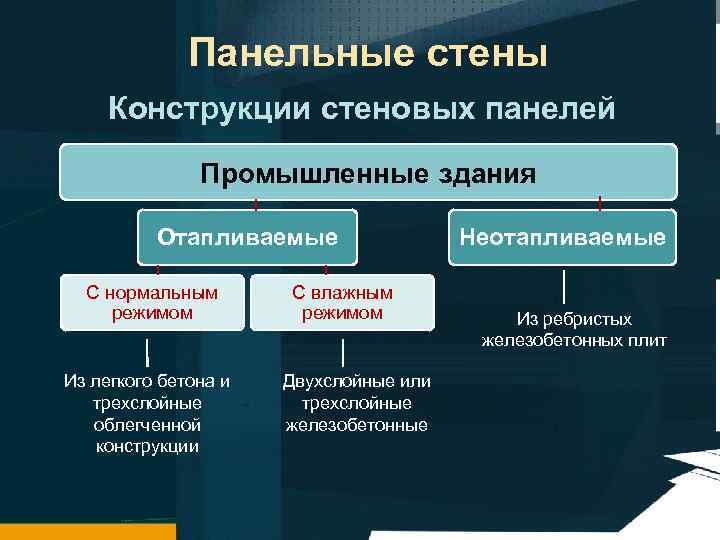

Панельные стены Конструкции стеновых панелей Промышленные здания Отапливаемые С нормальным режимом Из легкого бетона Панельные стены Конструкции стеновых панелей Промышленные здания Отапливаемые С нормальным режимом Из легкого бетона и трехслойные облегченной конструкции С влажным режимом Двухслойные или трехслойные железобетонные Неотапливаемые Из ребристых железобетонных плит

Панельные стены Панели из бетонных материалов а) однослойные б) двухслойные в) трехслойные 1) легкий Панельные стены Панели из бетонных материалов а) однослойные б) двухслойные в) трехслойные 1) легкий бетон 2) внешняя отделка 3) железобетон 4) теплоизоляция трехслойные

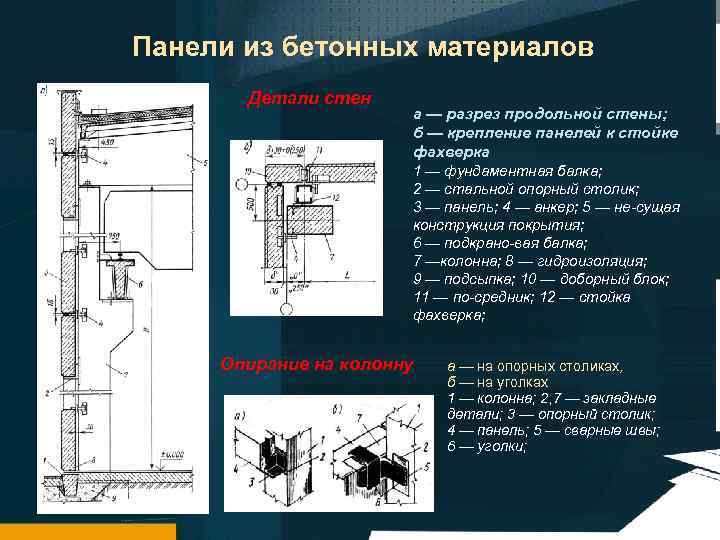

Панели из бетонных материалов Детали стен а — разрез продольной стены; б — крепление Панели из бетонных материалов Детали стен а — разрез продольной стены; б — крепление панелей к стойке фахверка 1 — фундаментная балка; 2 — стальной опорный столик; 3 — панель; 4 — анкер; 5 — не сущая конструкция покрытия; 6 — подкрано вая балка; 7 —колонна; 8 — гидроизоляция; 9 — подсыпка; 10 — доборный блок; 11 — по средник; 12 — стойка фахверка; Опирание на колонну а — на опорных столиках, б — на уголках 1 — колонна; 2, 7 — закладные детали; 3 — опорный столик; 4 — панель; 5 — сварные швы; 6 — уголки;

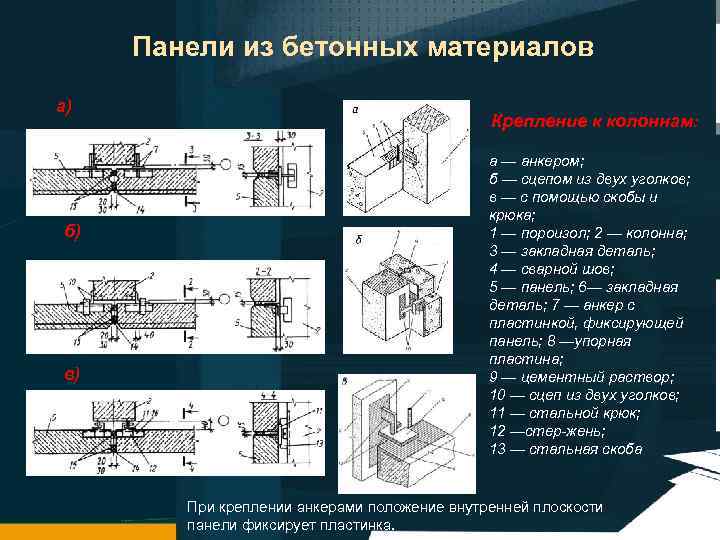

Панели из бетонных материалов а) б) в) Крепление к колоннам: а — анкером; б Панели из бетонных материалов а) б) в) Крепление к колоннам: а — анкером; б — сцепом из двух уголков; в — с помощью скобы и крюка; 1 — пороизол; 2 — колонна; 3 — закладная деталь; 4 — сварной шов; 5 — панель; 6— закладная деталь; 7 — анкер с пластинкой, фиксирующей панель; 8 —упорная пластина; 9 — цементный раствор; 10 — сцеп из двух уголков; 11 — стальной крюк; 12 —стер жень; 13 — стальная скоба При креплении анкерами положение внутренней плоскости панели фиксирует пластинка.

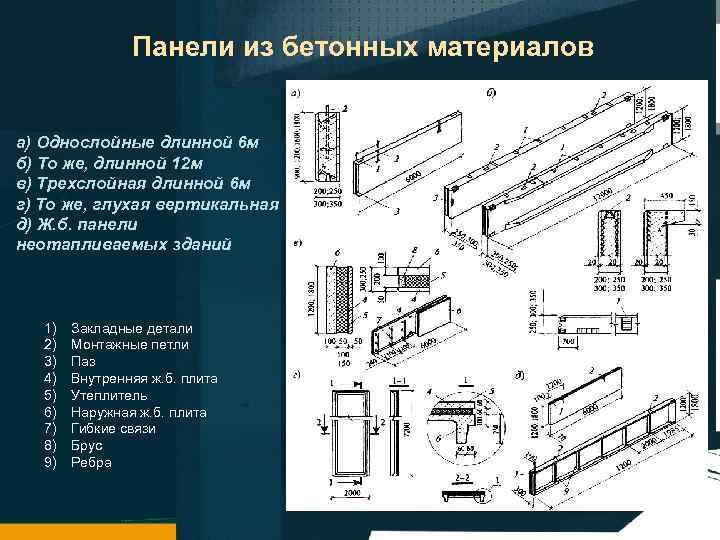

Панели из бетонных материалов а) Однослойные длинной 6 м б) То же, длинной 12 Панели из бетонных материалов а) Однослойные длинной 6 м б) То же, длинной 12 м в) Трехслойная длинной 6 м г) То же, глухая вертикальная д) Ж. б. панели неотапливаемых зданий 1) 2) 3) 4) 5) 6) 7) 8) 9) Закладные детали Монтажные петли Паз Внутренняя ж. б. плита Утеплитель Наружная ж. б. плита Гибкие связи Брус Ребра

Облегченные панели Сэндвич (металлические) Клеефанерные Асбестоцементные Пластиковые Облегченные панели Сэндвич (металлические) Клеефанерные Асбестоцементные Пластиковые

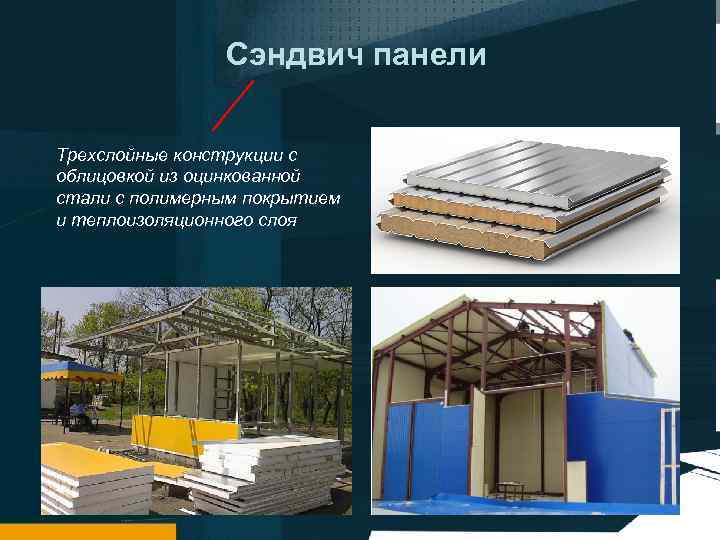

Сэндвич панели Трехслойные конструкции с облицовкой из оцинкованной стали с полимерным покрытием и теплоизоляционного Сэндвич панели Трехслойные конструкции с облицовкой из оцинкованной стали с полимерным покрытием и теплоизоляционного слоя

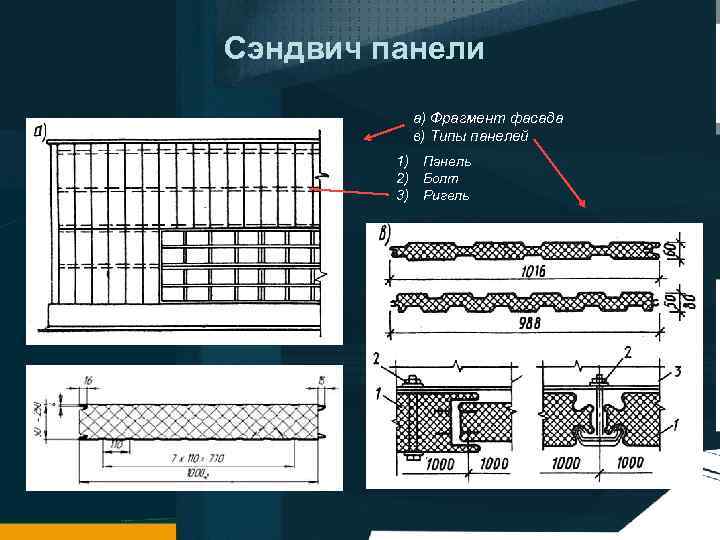

Сэндвич панели а) Фрагмент фасада в) Типы панелей 1) Панель 2) Болт 3) Ригель Сэндвич панели а) Фрагмент фасада в) Типы панелей 1) Панель 2) Болт 3) Ригель

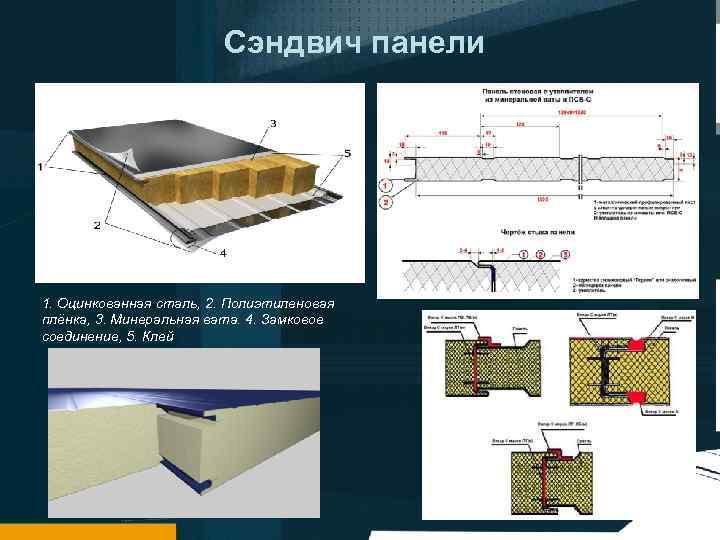

Сэндвич панели 1. Оцинкованная сталь, 2. Полиэтиленовая плёнка, 3. Минеральная вата. 4. Замковое соединение, Сэндвич панели 1. Оцинкованная сталь, 2. Полиэтиленовая плёнка, 3. Минеральная вата. 4. Замковое соединение, 5. Клей

Сэндвич панели Крепление к ригелям Вертикально установленные панели навешиваются на стальные ригели, закрепленные на Сэндвич панели Крепление к ригелям Вертикально установленные панели навешиваются на стальные ригели, закрепленные на колоннах. Цокольная часть стены выполняется из бетонных горизонтальных панелей. 1) Панель, 2) Болт, 3) Ригель, 4) Листовая сталь, , 5) Утеплитель, 6) Накладка , 7) Колонна, 8) Мастика, 9) Переплет, 10) Цокольная панель, 11) Асбестоцементный лист, 12) Крюк Вертикальный стык Горизонтальные стыки

Сэндвич панели Крепление к ригелям Угловой вертикальный, Нижний горизонтальный стык и 1. Панель, 2. Сэндвич панели Крепление к ригелям Угловой вертикальный, Нижний горизонтальный стык и 1. Панель, 2. Прогон, 3. Уплотнительная лента, 4. Фасонный элемент, 5. Саморез, 6. Герметик, 7. Минеральная вата, 8, 9. Саморез, 10. Цокольная панель

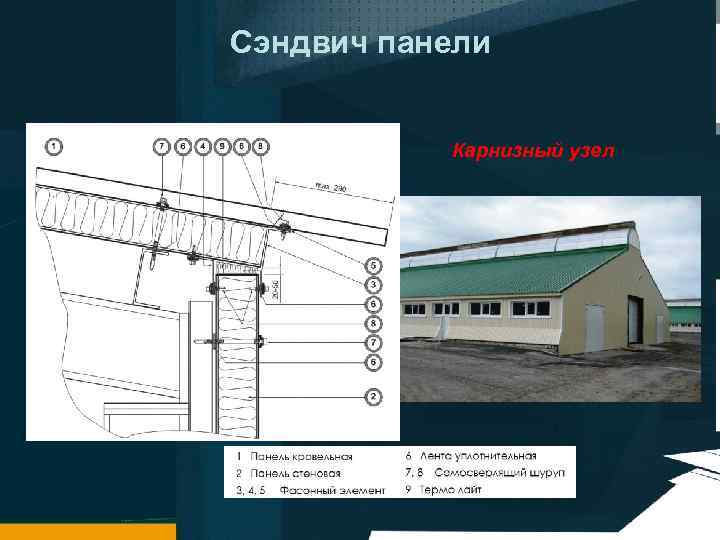

Сэндвич панели Карнизный узел Сэндвич панели Карнизный узел

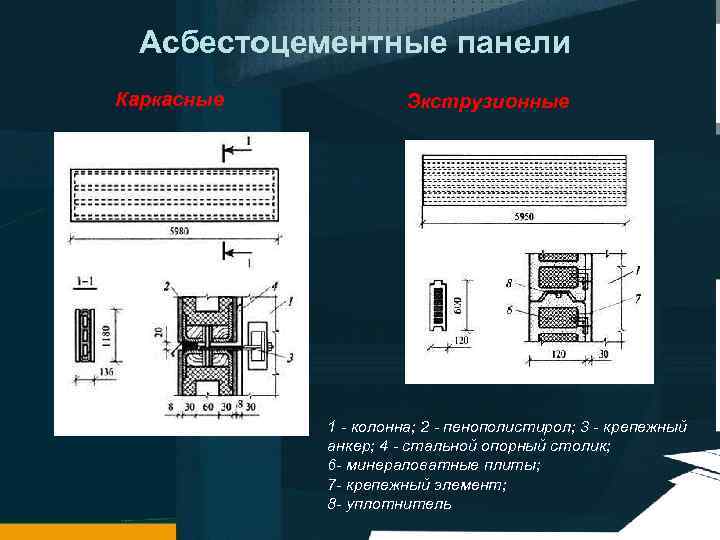

Асбестоцементные панели Каркасные Экструзионные 1 колонна; 2 пенополистирол; 3 крепежный анкер; 4 стальной опорный Асбестоцементные панели Каркасные Экструзионные 1 колонна; 2 пенополистирол; 3 крепежный анкер; 4 стальной опорный столик; 6 минераловатные плиты; 7 крепежный элемент; 8 уплотнитель

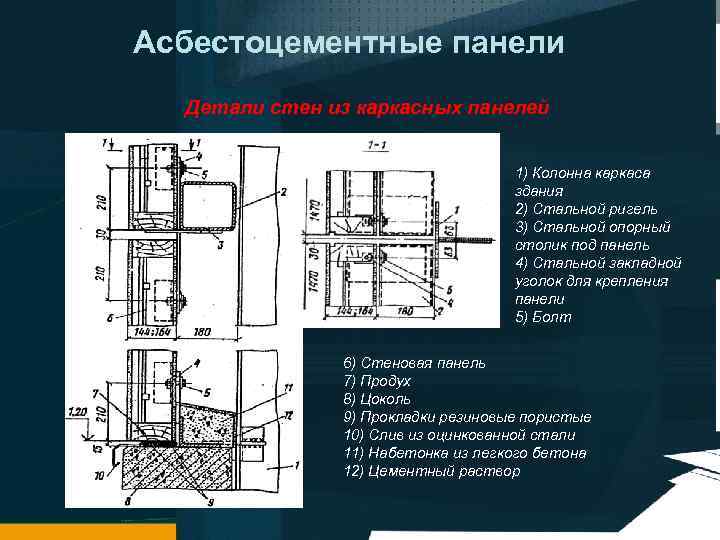

Асбестоцементные панели Детали стен из каркасных панелей 1) Колонна каркаса здания 2) Стальной ригель Асбестоцементные панели Детали стен из каркасных панелей 1) Колонна каркаса здания 2) Стальной ригель 3) Стальной опорный столик под панель 4) Стальной закладной уголок для крепления панели 5) Болт 6) Стеновая панель 7) Продух 8) Цоколь 9) Прокладки резиновые пористые 10) Слив из оцинкованной стали 11) Набетонка из легкого бетона 12) Цементный раствор

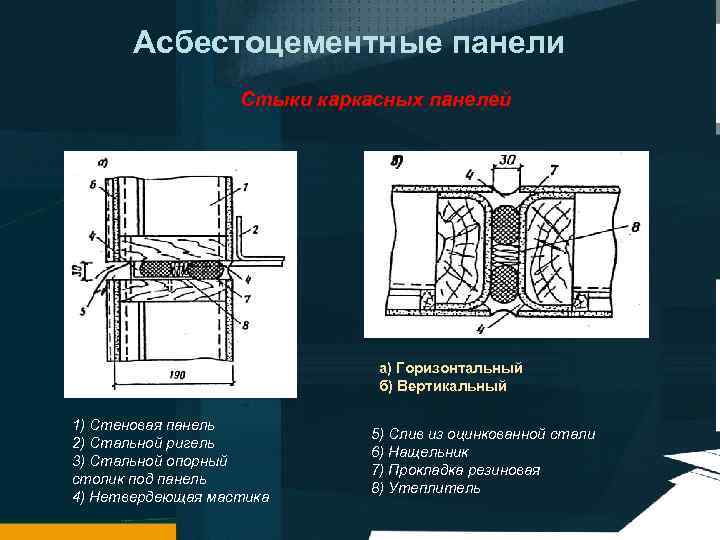

Асбестоцементные панели Стыки каркасных панелей а) Горизонтальный б) Вертикальный 1) Стеновая панель 2) Стальной Асбестоцементные панели Стыки каркасных панелей а) Горизонтальный б) Вертикальный 1) Стеновая панель 2) Стальной ригель 3) Стальной опорный столик под панель 4) Нетвердеющая мастика 5) Слив из оцинкованной стали 6) Нащельник 7) Прокладка резиновая 8) Утеплитель

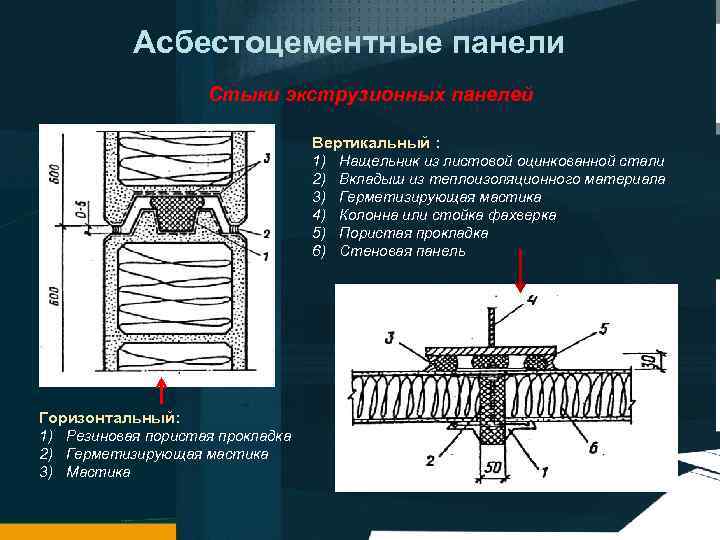

Асбестоцементные панели Стыки экструзионных панелей Вертикальный : 1) Нащельник из листовой оцинкованной стали 2) Асбестоцементные панели Стыки экструзионных панелей Вертикальный : 1) Нащельник из листовой оцинкованной стали 2) Вкладыш из теплоизоляционного материала 3) Герметизирующая мастика 4) Колонна или стойка фахверка 5) Пористая прокладка 6) Стеновая панель Горизонтальный: 1) Резиновая пористая прокладка 2) Герметизирующая мастика 3) Мастика

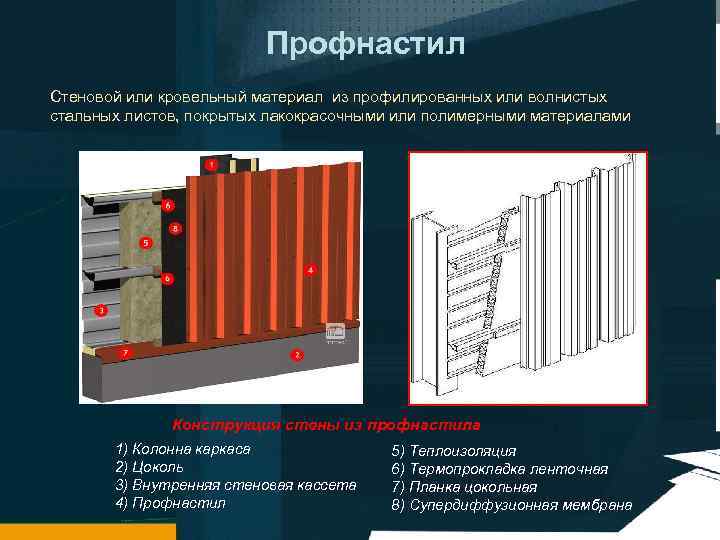

Профнастил Стеновой или кровельный материал из профилированных или волнистых стальных листов, покрытых лакокрасочными или Профнастил Стеновой или кровельный материал из профилированных или волнистых стальных листов, покрытых лакокрасочными или полимерными материалами Конструкция стены из профнастила 1) Колонна каркаса 2) Цоколь 3) Внутренняя стеновая кассета 4) Профнастил 5) Теплоизоляция 6) Термопрокладка ленточная 7) Планка цокольная 8) Супердиффузионная мембрана

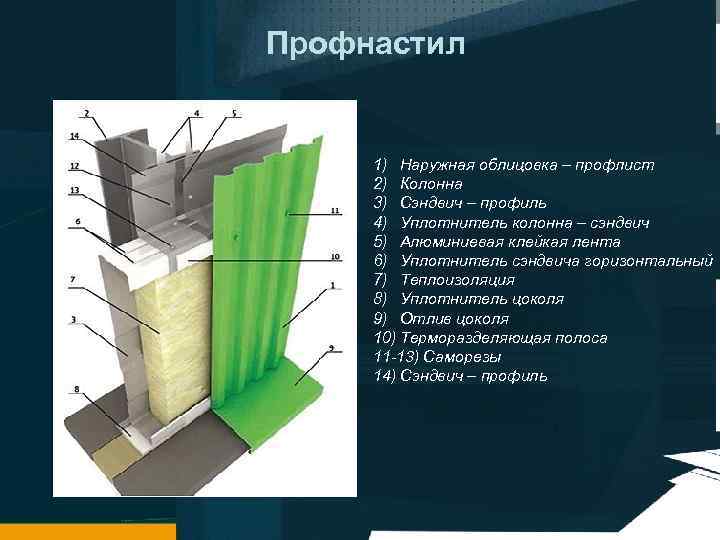

Профнастил 1) Наружная облицовка – профлист 2) Колонна 3) Сэндвич – профиль 4) Уплотнитель Профнастил 1) Наружная облицовка – профлист 2) Колонна 3) Сэндвич – профиль 4) Уплотнитель колонна – сэндвич 5) Алюминиевая клейкая лента 6) Уплотнитель сэндвича горизонтальный 7) Теплоизоляция 8) Уплотнитель цоколя 9) Отлив цоколя 10) Терморазделяющая полоса 11 13) Саморезы 14) Сэндвич – профиль

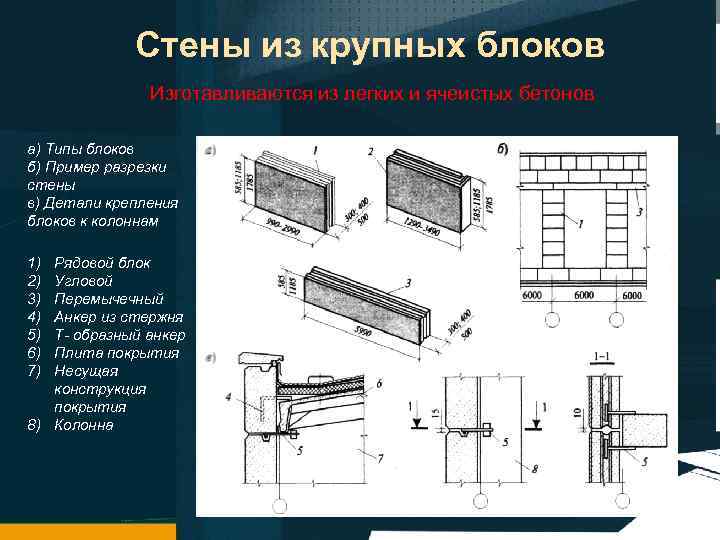

Стены из крупных блоков Изготавливаются из легких и ячеистых бетонов а) Типы блоков б) Стены из крупных блоков Изготавливаются из легких и ячеистых бетонов а) Типы блоков б) Пример разрезки стены в) Детали крепления блоков к колоннам 1) 2) 3) 4) 5) 6) 7) Рядовой блок Угловой Перемычечный Анкер из стержня Т образный анкер Плита покрытия Несущая конструкция покрытия 8) Колонна

Стены из крупных блоков а— фрагмент фасада; б — узел крепления к колонне; 1, Стены из крупных блоков а— фрагмент фасада; б — узел крепления к колонне; 1, 2 — анкер, 3— перемычка; 4 — закладная деталь; 5—монтажные петли; 6 — цементный раствор; 7—арматура; 8— блок; 11 — колонна; 12 — плита покрытия; 13 — отмостка; 14 — гидроизоляция

4. 2. Окна По условиям освещенности площади световых проемов в наружных стенах промышленных зданий 4. 2. Окна По условиям освещенности площади световых проемов в наружных стенах промышленных зданий делают значительно большими, чем в гражданских зданиях Окна в промышленных зданиях Отдельные Ленточные

4. 2. Окна Стены из навесных панелей могут быть с ленточным остеклением или с 4. 2. Окна Стены из навесных панелей могут быть с ленточным остеклением или с проемами шириной в шаг. Стальная оконная панель для навесных стен

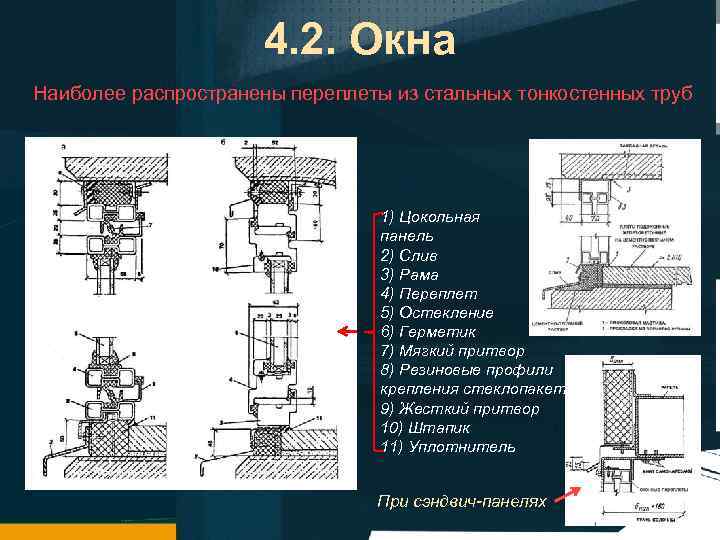

4. 2. Окна Наиболее распространены переплеты из стальных тонкостенных труб 1) Цокольная панель 2) 4. 2. Окна Наиболее распространены переплеты из стальных тонкостенных труб 1) Цокольная панель 2) Слив 3) Рама 4) Переплет 5) Остекление 6) Герметик 7) Мягкий притвор 8) Резиновые профили крепления стеклопакета 9) Жесткий притвор 10) Штапик 11) Уплотнитель При сэндвич панелях

4. 3. Ворота служат для въезда транспортных средств и ввода крупного оборудования Размеры проемов 4. 3. Ворота служат для въезда транспортных средств и ввода крупного оборудования Размеры проемов ворот (высота на ширину): ü ü 3 х 3; 3, 6 х 3, 6; 4, 2 х 3, 6 (м)

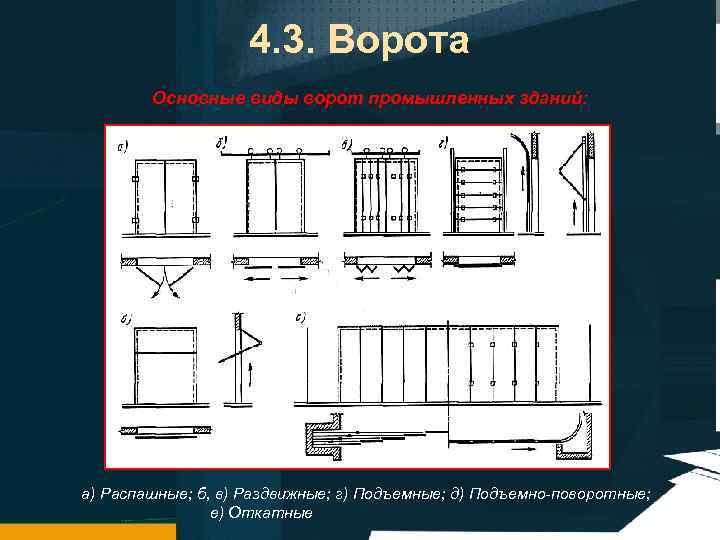

4. 3. Ворота Основные виды ворот промышленных зданий: а) Распашные; б, в) Раздвижные; г) 4. 3. Ворота Основные виды ворот промышленных зданий: а) Распашные; б, в) Раздвижные; г) Подъемные; д) Подъемно поворотные; е) Откатные

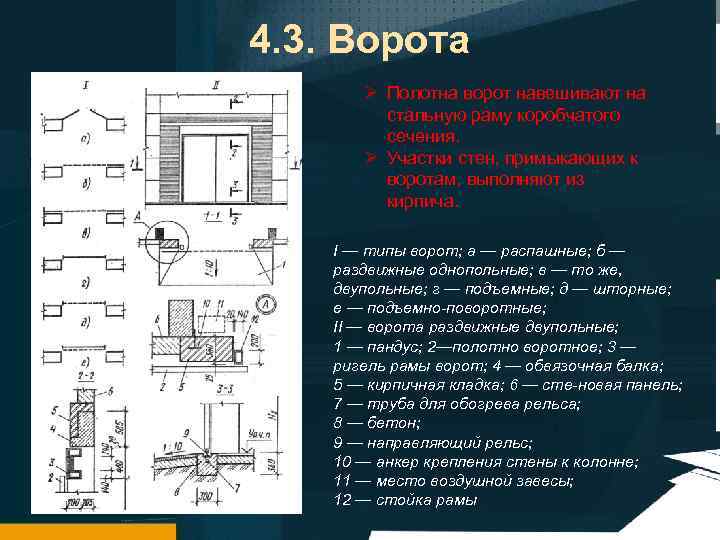

4. 3. Ворота Ø Полотна ворот навешивают на стальную раму коробчатого сечения. Ø Участки 4. 3. Ворота Ø Полотна ворот навешивают на стальную раму коробчатого сечения. Ø Участки стен, примыкающих к воротам, выполняют из кирпича. I — типы ворот; а — распашные; б — раздвижные однопольные; в — то же, двупольные; г — подъемные; д — шторные; е — подъемно поворотные; II — ворота раздвижные двупольные; 1 — пандус; 2—полотно воротное; 3 — ригель рамы ворот; 4 — обвязочная балка; 5 — кирпичная кладка; 6 — сте новая панель; 7 — труба для обогрева рельса; 8 — бетон; 9 — направляющий рельс; 10 — анкер крепления стены к колонне; 11 — место воздушной завесы; 12 — стойка рамы
