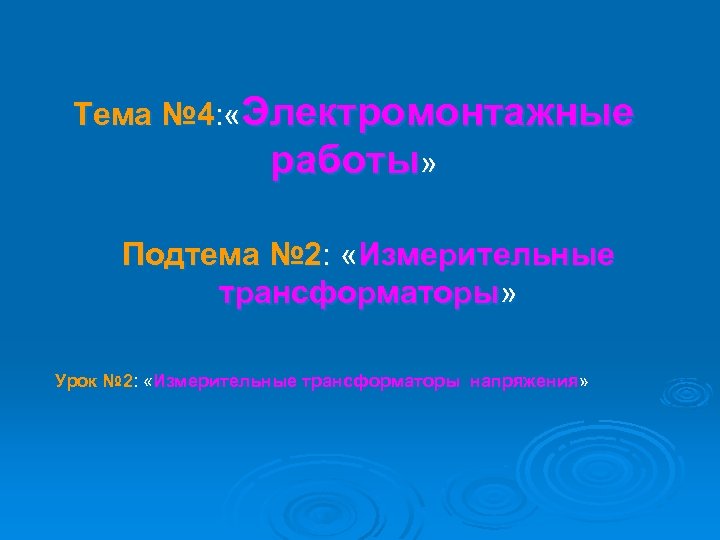

Тема № 4: «Электромонтажные работы» Подтема № 2: «Измерительные трансформаторы» Урок № 2: «Измерительные трансформаторы напряжения»

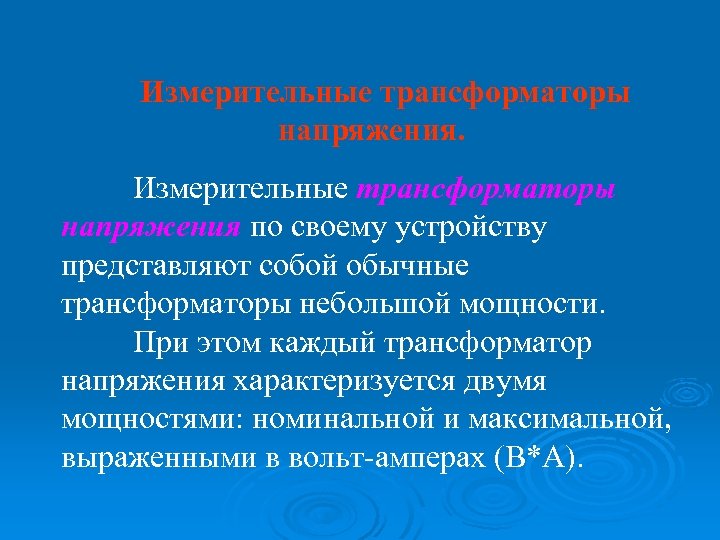

Измерительные трансформаторы напряжения по своему устройству представляют собой обычные трансформаторы небольшой мощности. При этом каждый трансформатор напряжения характеризуется двумя мощностями: номинальной и максимальной, выраженными в вольт-амперах (В*А).

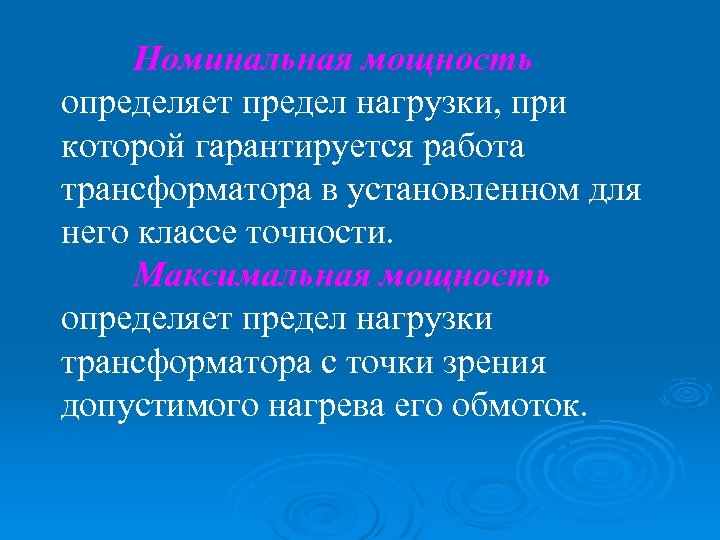

Номинальная мощность определяет предел нагрузки, при которой гарантируется работа трансформатора в установленном для него классе точности. Максимальная мощность определяет предел нагрузки трансформатора с точки зрения допустимого нагрева его обмоток.

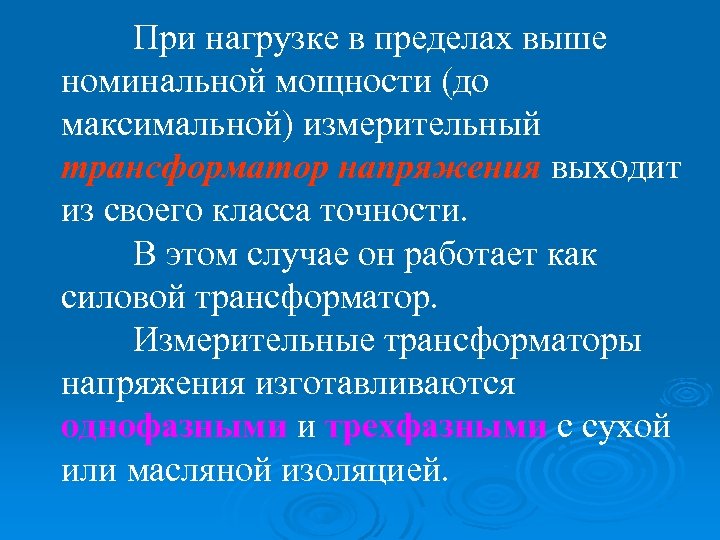

При нагрузке в пределах выше номинальной мощности (до максимальной) измерительный трансформатор напряжения выходит из своего класса точности. В этом случае он работает как силовой трансформатор. Измерительные трансформаторы напряжения изготавливаются однофазными и трехфазными с сухой или масляной изоляцией.

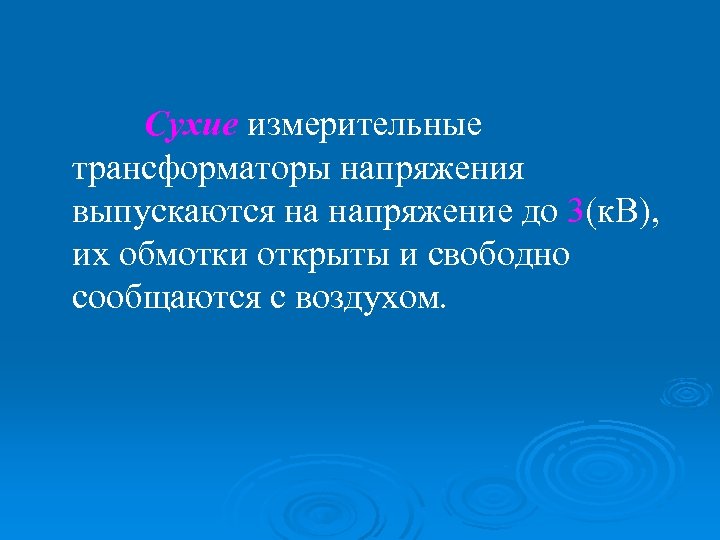

Сухие измерительные трансформаторы напряжения выпускаются на напряжение до 3(к. В), их обмотки открыты и свободно сообщаются с воздухом.

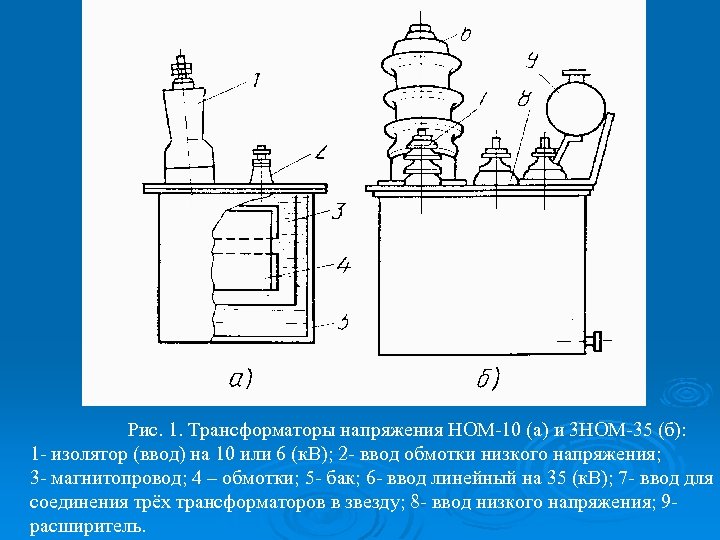

Рис. 1. Трансформаторы напряжения НОМ-10 (а) и 3 НОМ-35 (б): 1 - изолятор (ввод) на 10 или 6 (к. В); 2 - ввод обмотки низкого напряжения; 3 - магнитопровод; 4 – обмотки; 5 - бак; 6 - ввод линейный на 35 (к. В); 7 - ввод для соединения трёх трансформаторов в звезду; 8 - ввод низкого напряжения; 9 расширитель.

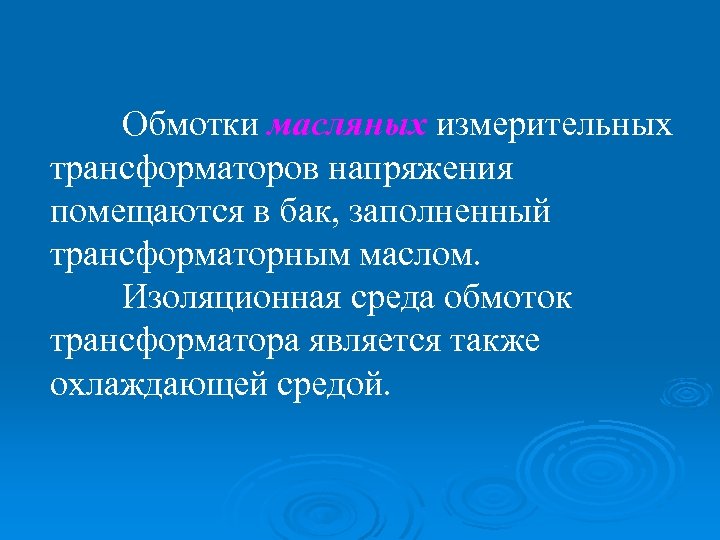

Обмотки масляных измерительных трансформаторов напряжения помещаются в бак, заполненный трансформаторным маслом. Изоляционная среда обмоток трансформатора является также охлаждающей средой.

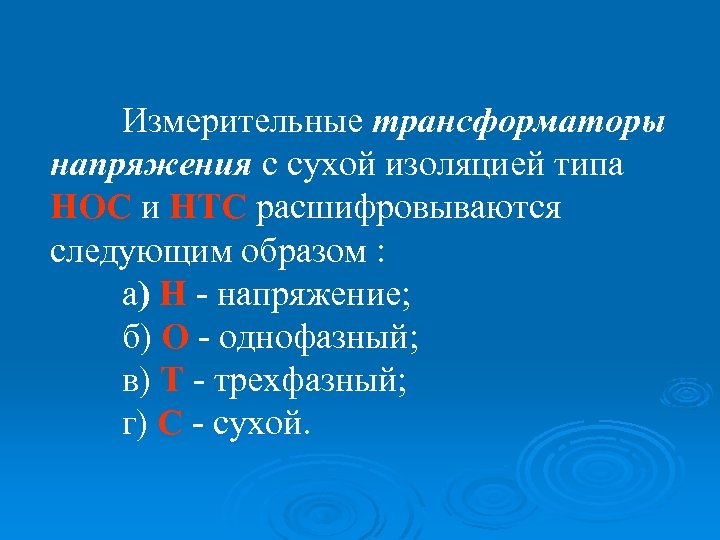

Измерительные трансформаторы напряжения с сухой изоляцией типа НОС и НТС расшифровываются следующим образом : а) Н - напряжение; б) О - однофазный; в) Т - трехфазный; г) С - сухой.

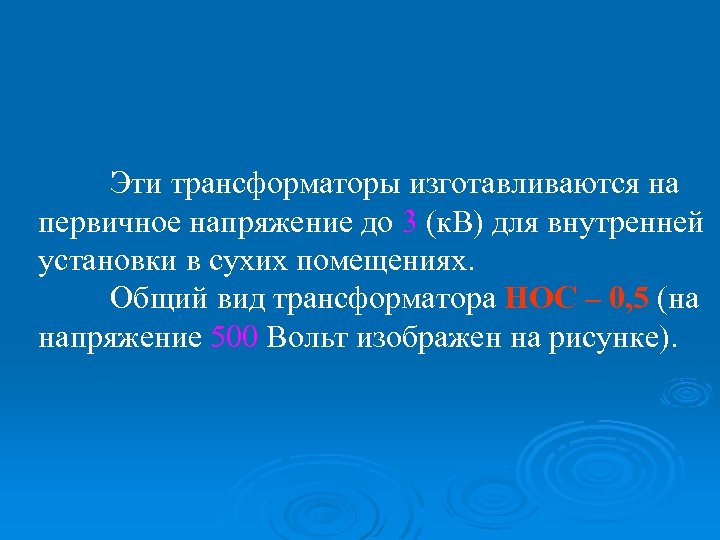

Эти трансформаторы изготавливаются на первичное напряжение до 3 (к. В) для внутренней установки в сухих помещениях. Общий вид трансформатора НОС – 0, 5 (на напряжение 500 Вольт изображен на рисунке).
Масляный однофазный измерительный трансформатор напряжения типа НОМ. Однофазные измерительные трансформаторы напряжения с масляной изоляцией типа НОМ изготавливаются на первичное напряжение до 15(к. В) для внутренних установок и на 35(к. В) для наружных установок.
Рис. 2. Трансформатор напряжения типа НОМ-6: 1 – болт для заземления; 2 – пробка для заливки масла.

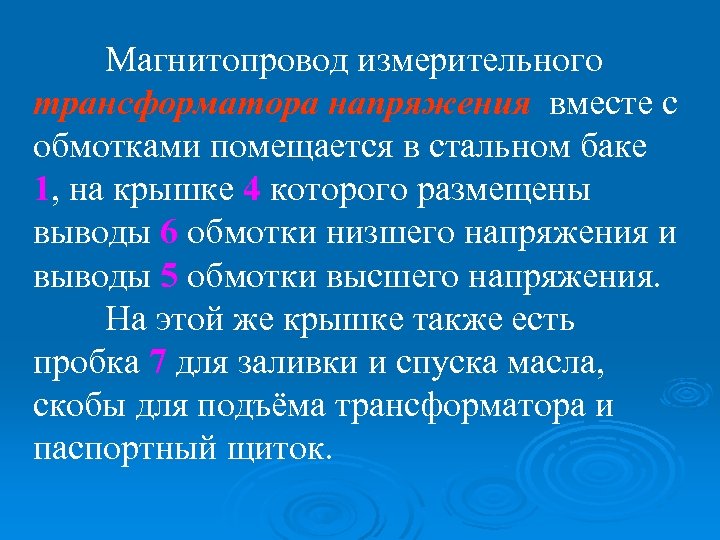

Магнитопровод измерительного трансформатора напряжения вместе с обмотками помещается в стальном баке 1, на крышке 4 которого размещены выводы 6 обмотки низшего напряжения и выводы 5 обмотки высшего напряжения. На этой же крышке также есть пробка 7 для заливки и спуска масла, скобы для подъёма трансформатора и паспортный щиток.

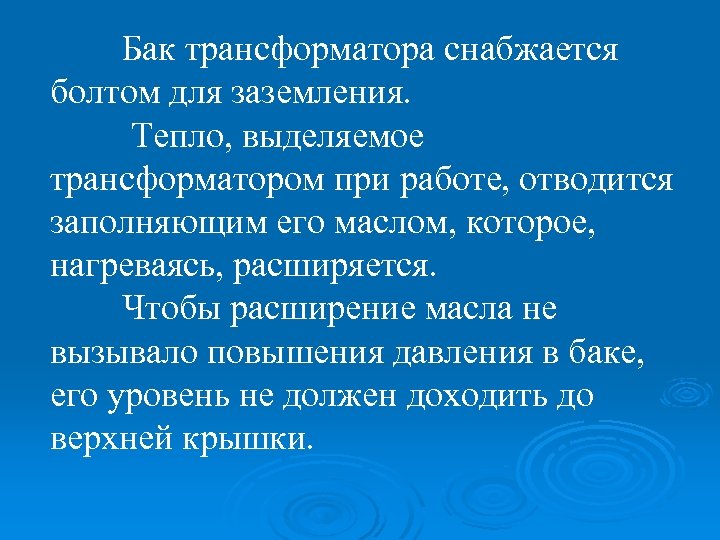

Бак трансформатора снабжается болтом для заземления. Тепло, выделяемое трансформатором при работе, отводится заполняющим его маслом, которое, нагреваясь, расширяется. Чтобы расширение масла не вызывало повышения давления в баке, его уровень не должен доходить до верхней крышки.

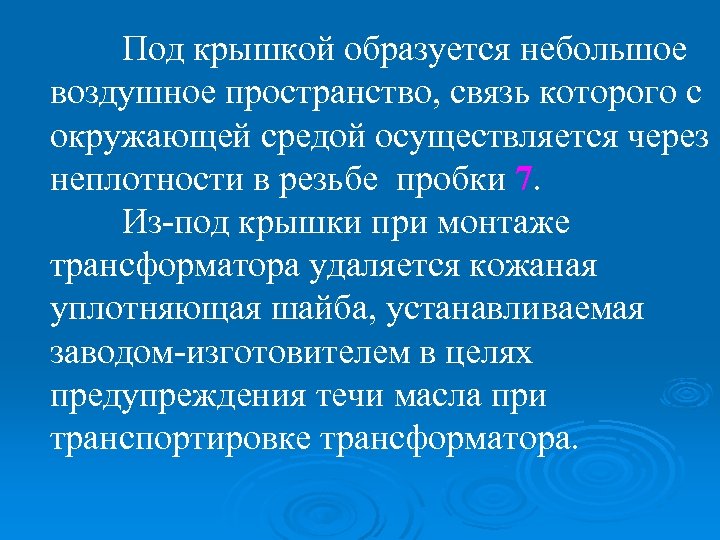

Под крышкой образуется небольшое воздушное пространство, связь которого с окружающей средой осуществляется через неплотности в резьбе пробки 7. Из-под крышки при монтаже трансформатора удаляется кожаная уплотняющая шайба, устанавливаемая заводом-изготовителем в целях предупреждения течи масла при транспортировке трансформатора.

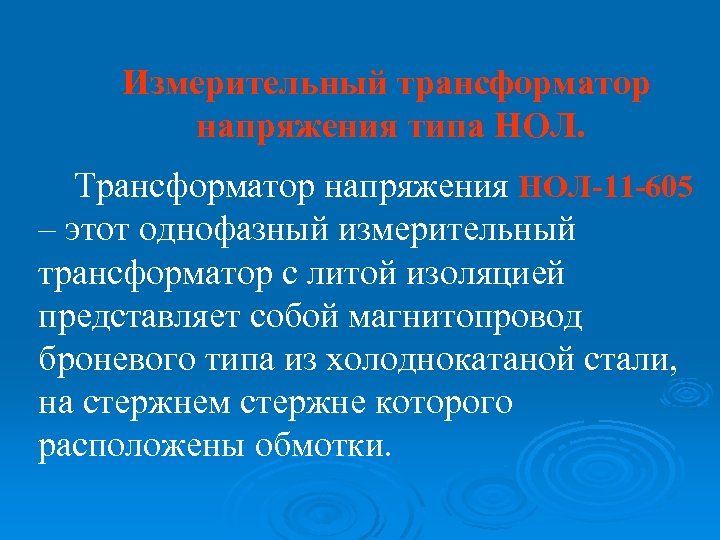

Измерительный трансформатор напряжения типа НОЛ. Трансформатор напряжения НОЛ-11 -605 – этот однофазный измерительный трансформатор с литой изоляцией представляет собой магнитопровод броневого типа из холоднокатаной стали, на стержнем стержне которого расположены обмотки.

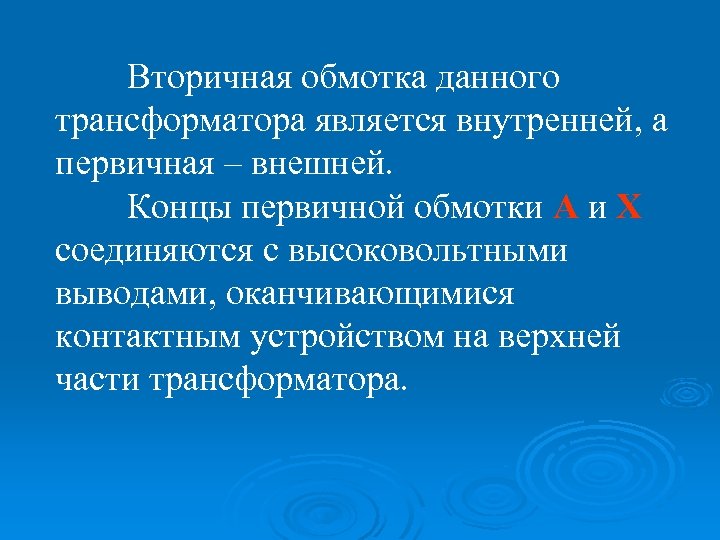

Вторичная обмотка данного трансформатора является внутренней, а первичная – внешней. Концы первичной обмотки А и Х соединяются с высоковольтными выводами, оканчивающимися контактным устройством на верхней части трансформатора.

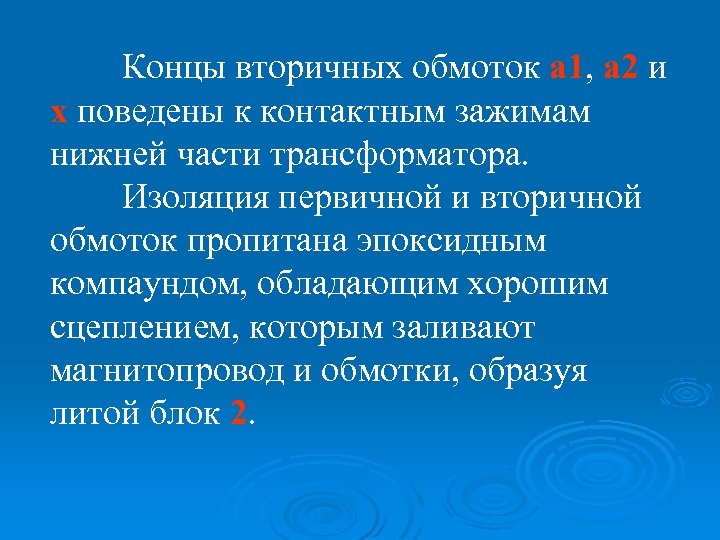

Концы вторичных обмоток а 1, а 2 и х поведены к контактным зажимам нижней части трансформатора. Изоляция первичной и вторичной обмоток пропитана эпоксидным компаундом, обладающим хорошим сцеплением, которым заливают магнитопровод и обмотки, образуя литой блок 2.

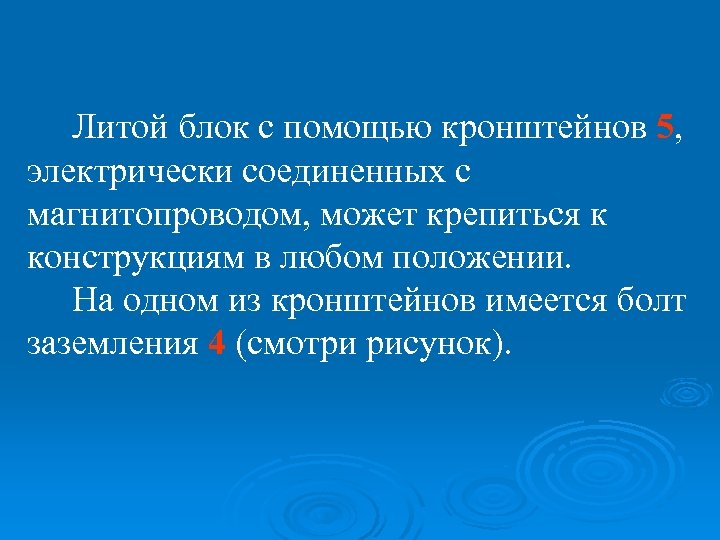

Литой блок с помощью кронштейнов 5, электрически соединенных с магнитопроводом, может крепиться к конструкциям в любом положении. На одном из кронштейнов имеется болт заземления 4 (смотри рисунок).

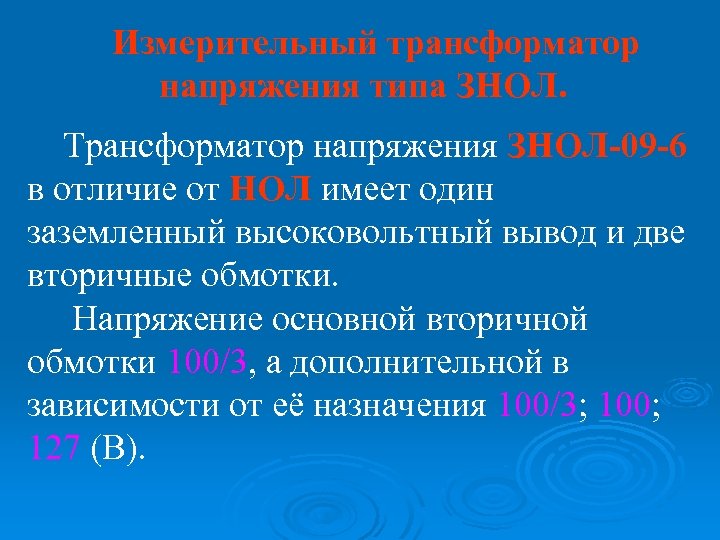

Измерительный трансформатор напряжения типа ЗНОЛ. Трансформатор напряжения ЗНОЛ-09 -6 в отличие от НОЛ имеет один заземленный высоковольтный вывод и две вторичные обмотки. Напряжение основной вторичной обмотки 100/3, а дополнительной в зависимости от её назначения 100/3; 100; 127 (В).

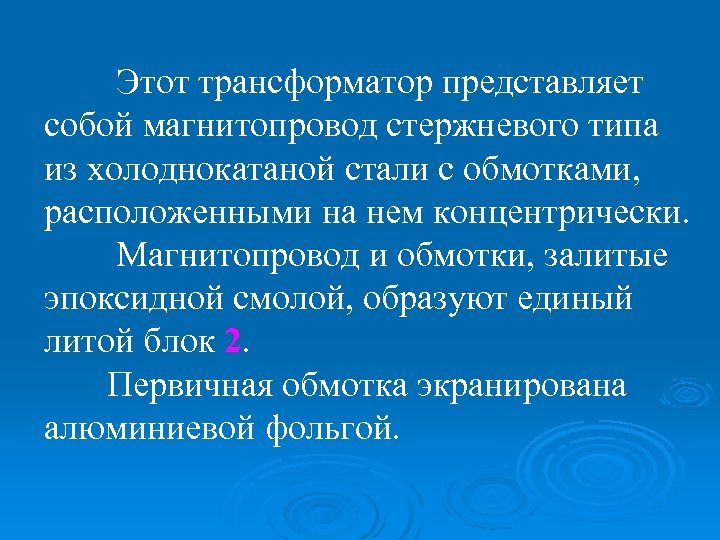

Этот трансформатор представляет собой магнитопровод стержневого типа из холоднокатаной стали с обмотками, расположенными на нем концентрически. Магнитопровод и обмотки, залитые эпоксидной смолой, образуют единый литой блок 2. Первичная обмотка экранирована алюминиевой фольгой.

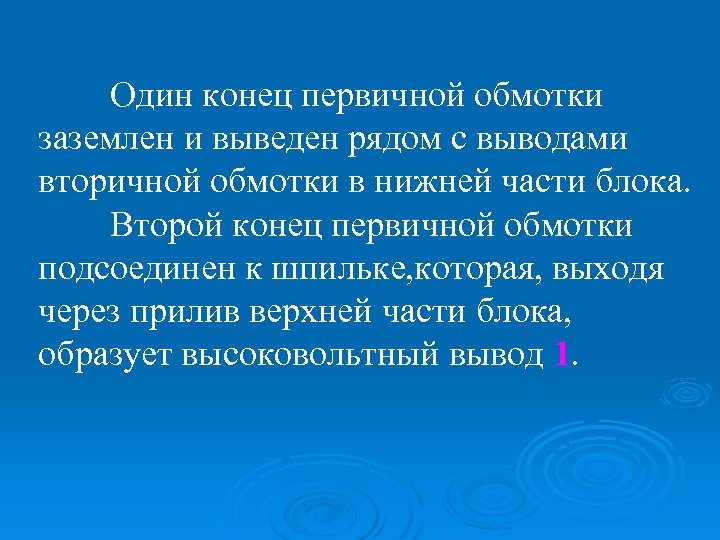

Один конец первичной обмотки заземлен и выведен рядом с выводами вторичной обмотки в нижней части блока. Второй конец первичной обмотки подсоединен к шпильке, которая, выходя через прилив верхней части блока, образует высоковольтный вывод 1.
Рис. 4. Схема включения однофазного измерительного трансформатора напряжения.

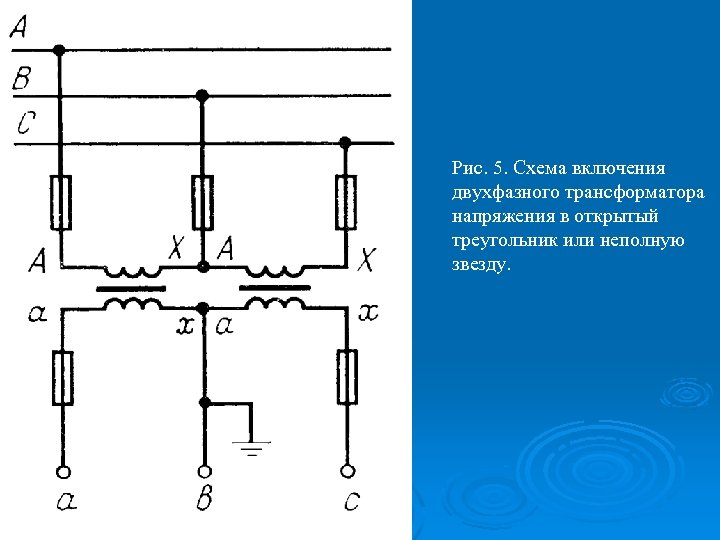

Рис. 5. Схема включения двухфазного трансформатора напряжения в открытый треугольник или неполную звезду.

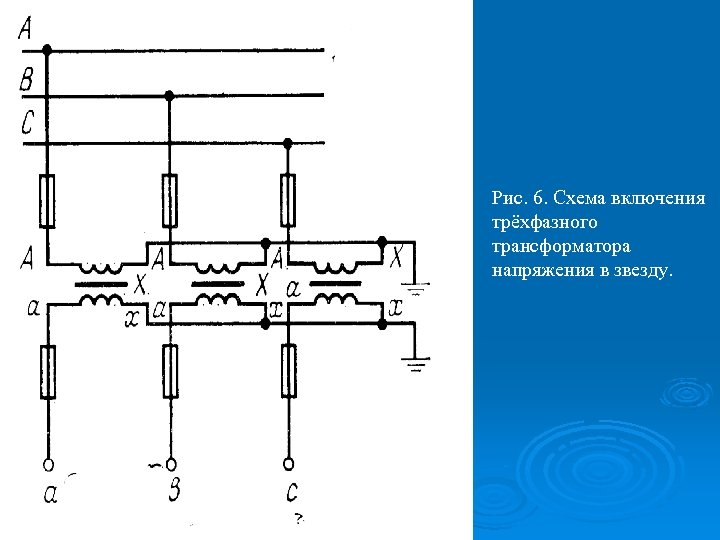

Рис. 6. Схема включения трёхфазного трансформатора напряжения в звезду.
Рис. 7. Схема включения трансформатора напряжения с двумя вторичными обмотками, соединёнными в звезду и открытый треугольник.
Литой блок крепят на стальном основании 4, электрически соединенном с магнитопроводом. На основании расположен блок заземления 5. Cхемы включения измерительных трансформаторов напряжения и присоединения к ним измерительных приборов приведены на рисунках 4 -7.

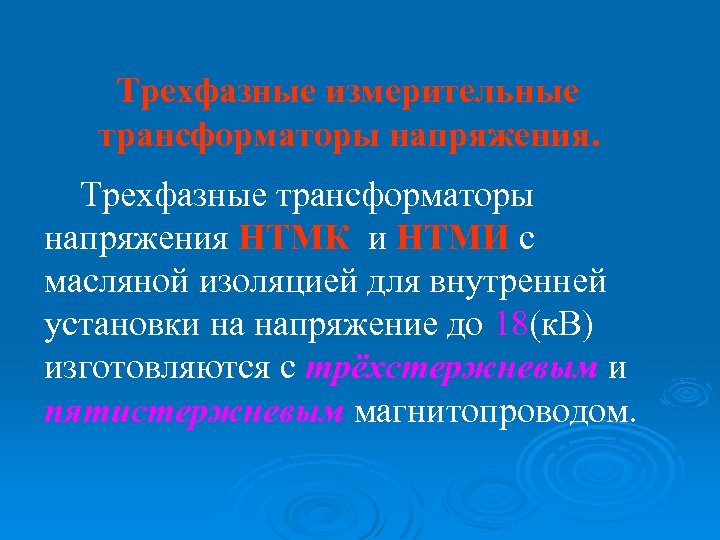

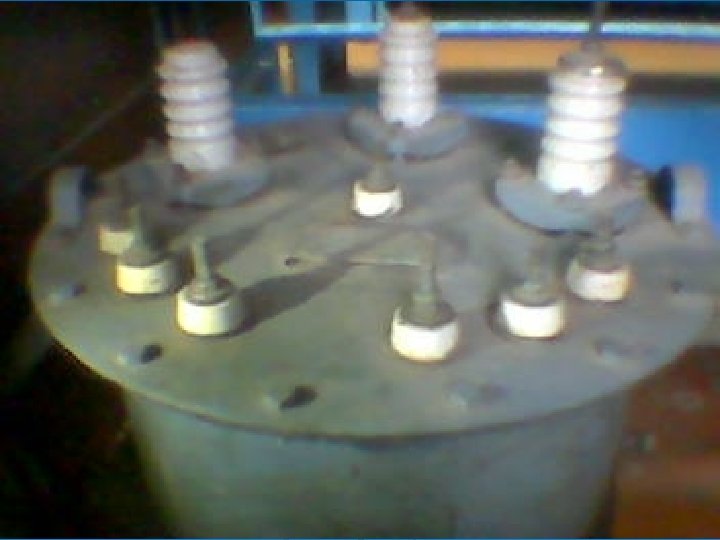

Трехфазные измерительные трансформаторы напряжения. Трехфазные трансформаторы напряжения НТМК и НТМИ с масляной изоляцией для внутренней установки на напряжение до 18(к. В) изготовляются с трёхстержневым и пятистержневым магнитопроводом.

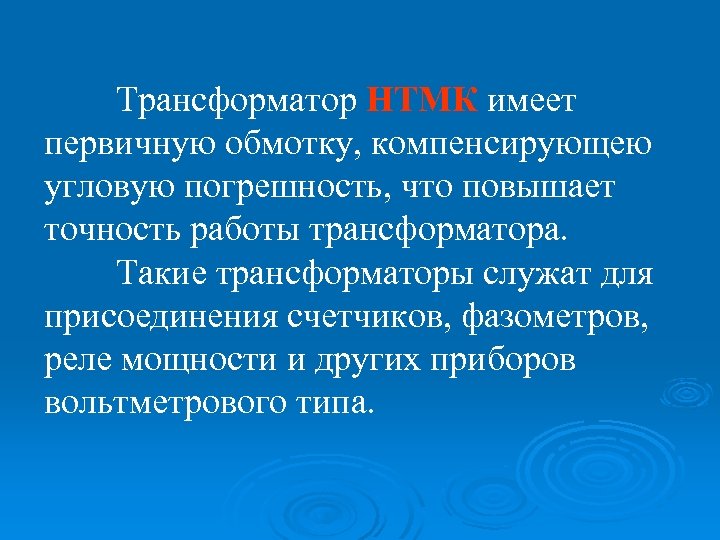

Трансформатор НТМК имеет первичную обмотку, компенсирующею угловую погрешность, что повышает точность работы трансформатора. Такие трансформаторы служат для присоединения счетчиков, фазометров, реле мощности и других приборов вольтметрового типа.

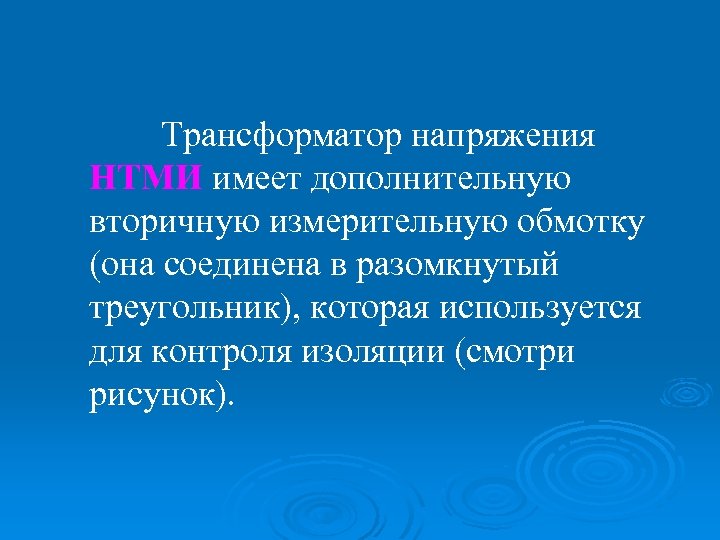

Трансформатор напряжения НТМИ имеет дополнительную вторичную измерительную обмотку (она соединена в разомкнутый треугольник), которая используется для контроля изоляции (смотри рисунок).

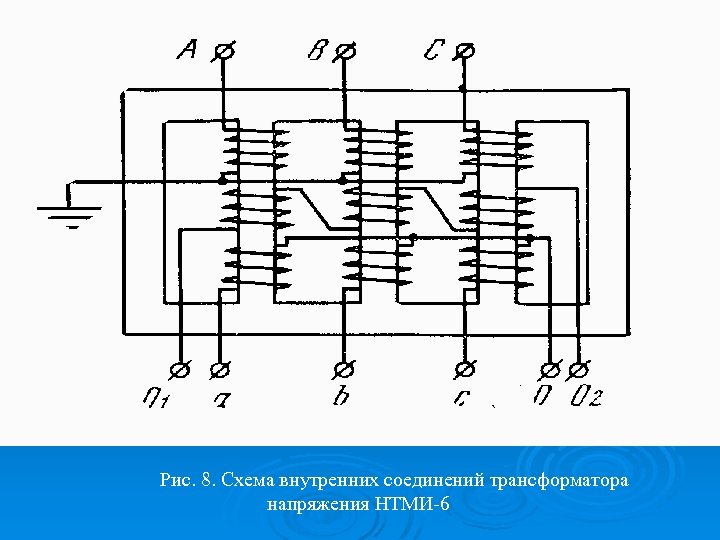

Рис. 8. Схема внутренних соединений трансформатора напряжения НТМИ-6

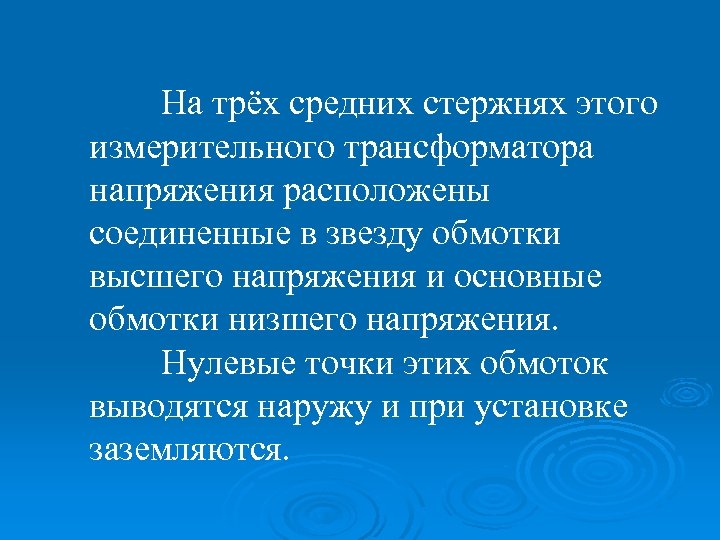

На трёх средних стержнях этого измерительного трансформатора напряжения расположены соединенные в звезду обмотки высшего напряжения и основные обмотки низшего напряжения. Нулевые точки этих обмоток выводятся наружу и при установке заземляются.

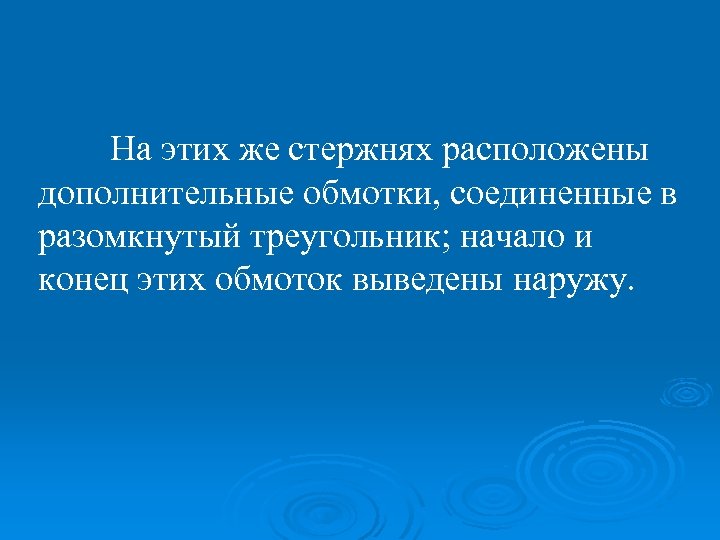

На этих же стержнях расположены дополнительные обмотки, соединенные в разомкнутый треугольник; начало и конец этих обмоток выведены наружу.
Дополнительные обмотки предназначаются для контроля изоляции в первичной сети; контроль может быть осуществлен с помощью реле, действующего на звуковой или световой сигнал, как это показано на рисунке.

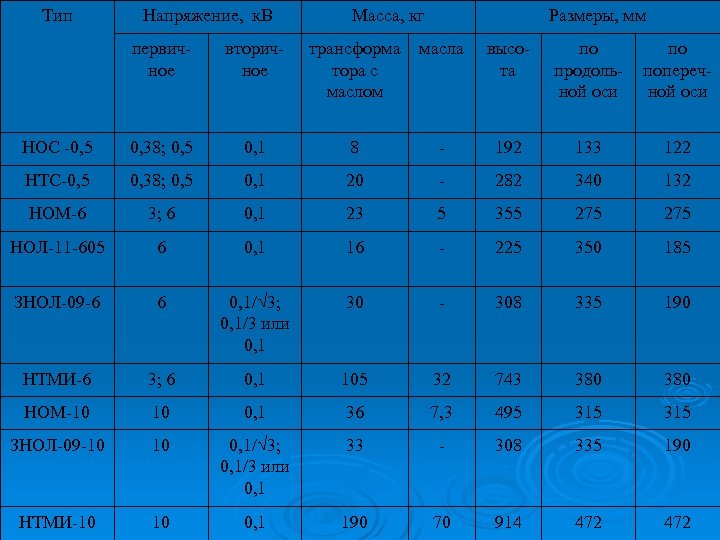

Тип Напряжение, к. В Масса, кг Размеры, мм первичное вторичное трансформа тора с маслом масла высота по продольной оси по поперечной оси НОС -0, 5 0, 38; 0, 5 0, 1 8 - 192 133 122 НТС-0, 5 0, 38; 0, 5 0, 1 20 - 282 340 132 НОМ-6 3; 6 0, 1 23 5 355 275 НОЛ-11 -605 6 0, 1 16 - 225 350 185 ЗНОЛ-09 -6 6 0, 1/ 3; 0, 1/3 или 0, 1 30 - 308 335 190 НТМИ-6 3; 6 0, 1 105 32 743 380 НОМ-10 10 0, 1 36 7, 3 495 315 ЗНОЛ-09 -10 10 0, 1/ 3; 0, 1/3 или 0, 1 33 - 308 335 190 НТМИ-10 10 0, 1 190 70 914 472
