Тема 4 Безпека праці у виробничих процесах ЛЕКЦІЯ

Тема 4. Безпека праці у виробничих процесах ЛЕКЦІЯ Вимоги безпеки при експлуатації технологічних систем під тиском

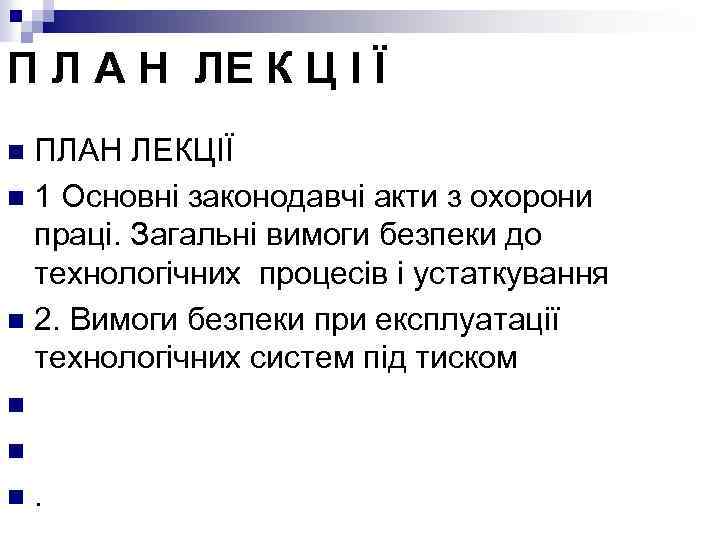

П Л А Н ЛЕ К Ц І Ї ПЛАН ЛЕКЦІЇ n 1 Основні законодавчі акти з охорони праці. Загальні вимоги безпеки до технологічних процесів і устаткування n 2. Вимоги безпеки при експлуатації технологічних систем під тиском n n n. n

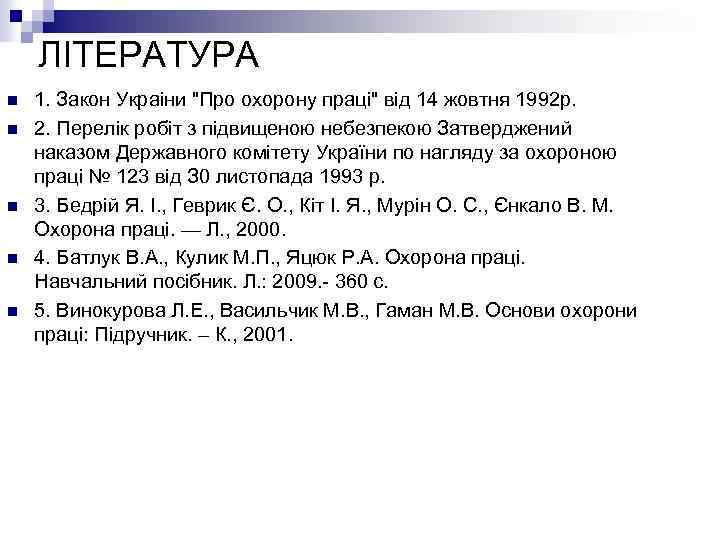

ЛІТЕРАТУРА n n n 1. Закон Украіни "Про охорону праці" від 14 жовтня 1992 р. 2. Перелік робіт з підвищеною небезпекою Затверджений наказом Державного комітету України по нагляду за охороною праці № 123 від З 0 листопада 1993 р. 3. Бедрій Я. І. , Геврик Є. О. , Кіт І. Я. , Мурін О. С. , Єнкало В. М. Охорона праці. — Л. , 2000. 4. Батлук В. А. , Кулик М. П. , Яцюк Р. А. Охорона праці. Навчальний посібник. Л. : 2009. - 360 с. 5. Винокурова Л. Е. , Васильчик М. В. , Гаман М. В. Основи охорони праці: Підручник. – К. , 2001.

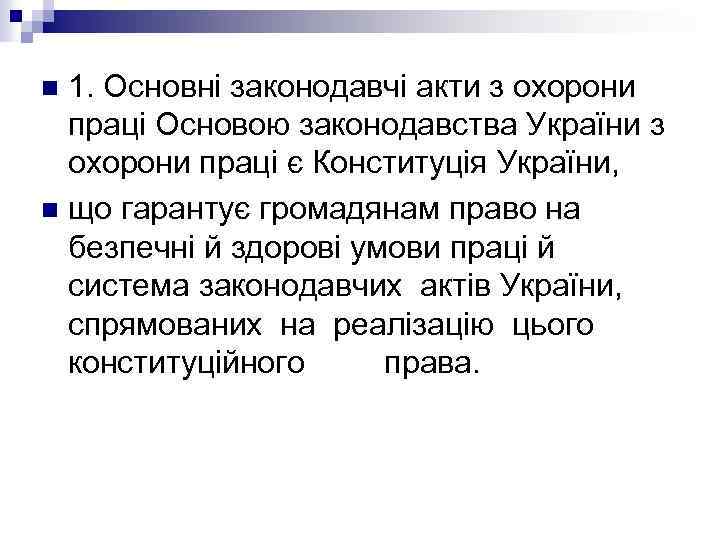

1. Основні законодавчі акти з охорони праці Основою законодавства України з охорони праці є Конституція України, n що гарантує громадянам право на безпечні й здорові умови праці й система законодавчих актів України, спрямованих на реалізацію цього конституційного права. n

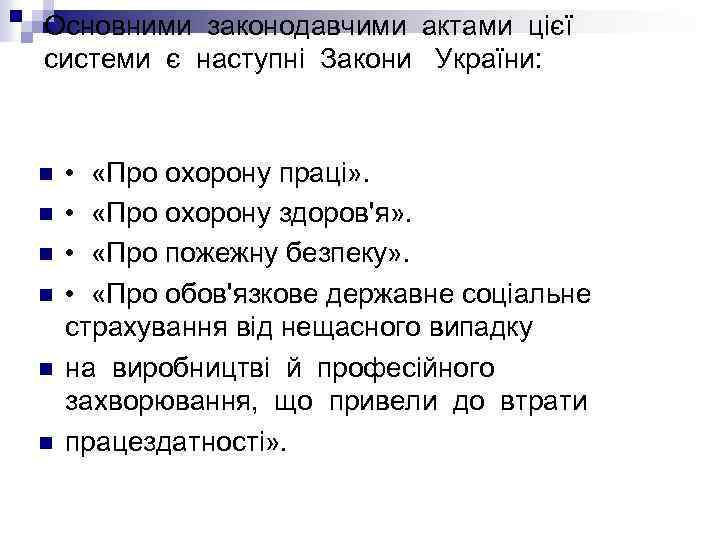

Основними законодавчими актами цієї системи є наступні Закони України: n n n • «Про охорону праці» . • «Про охорону здоров'я» . • «Про пожежну безпеку» . • «Про обов'язкове державне соціальне страхування від нещасного випадку на виробництві й професійного захворювання, що привели до втрати працездатності» .

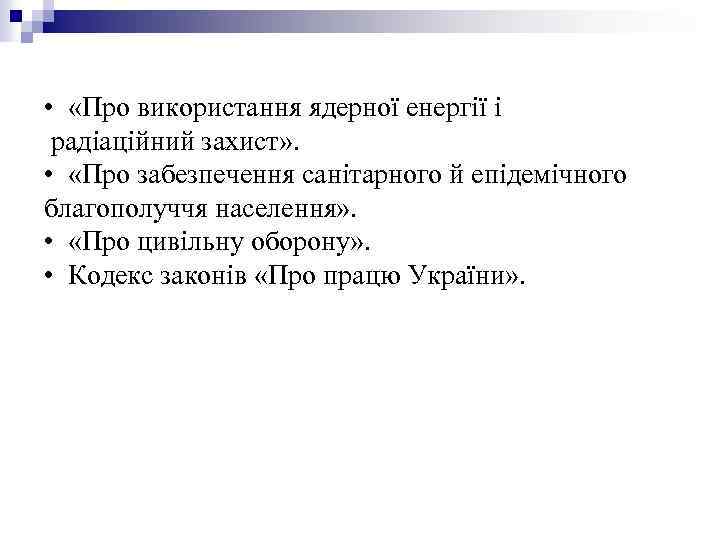

• «Про використання ядерної енергії і радіаційний захист» . • «Про забезпечення санітарного й епідемічного благополуччя населення» . • «Про цивільну оборону» . • Кодекс законів «Про працю України» .

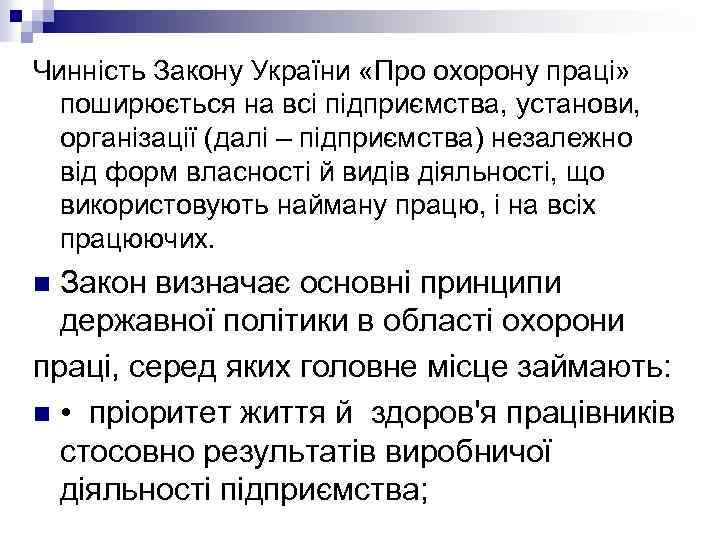

Чинність Закону України «Про охорону праці» поширюється на всі підприємства, установи, організації (далі – підприємства) незалежно від форм власності й видів діяльності, що використовують найману працю, і на всіх працюючих. Закон визначає основні принципи державної політики в області охорони праці, серед яких головне місце займають: n • пріоритет життя й здоров'я працівників стосовно результатів виробничої діяльності підприємства; n

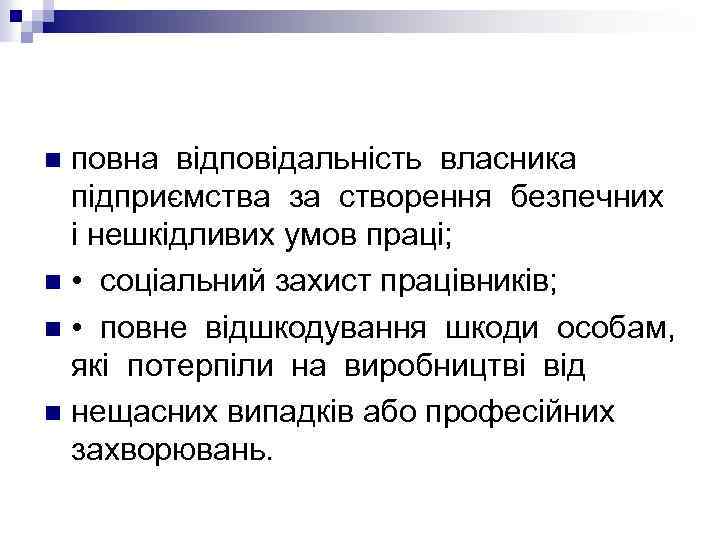

повна відповідальність власника підприємства за створення безпечних і нешкідливих умов праці; n • соціальний захист працівників; n • повне відшкодування шкоди особам, які потерпіли на виробництві від n нещасних випадків або професійних захворювань. n

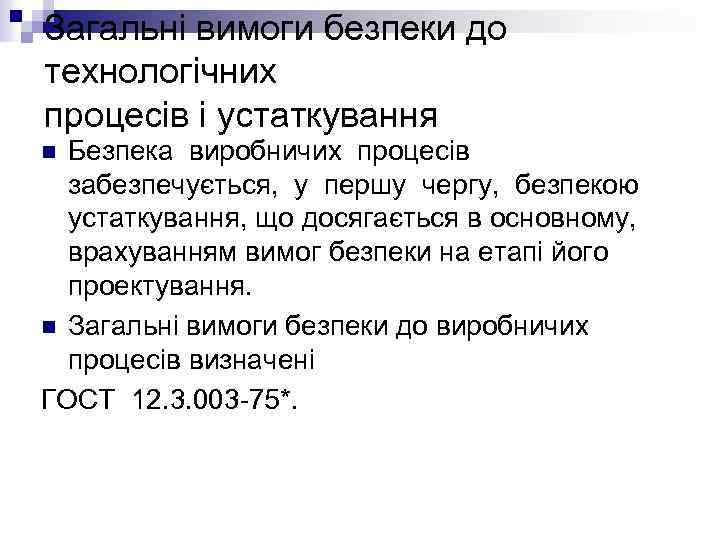

Загальні вимоги безпеки до технологічних процесів і устаткування Безпека виробничих процесів забезпечується, у першу чергу, безпекою устаткування, що досягається в основному, врахуванням вимог безпеки на етапі його проектування. n Загальні вимоги безпеки до виробничих процесів визначені ГОСТ 12. 3. 003 -75*. n

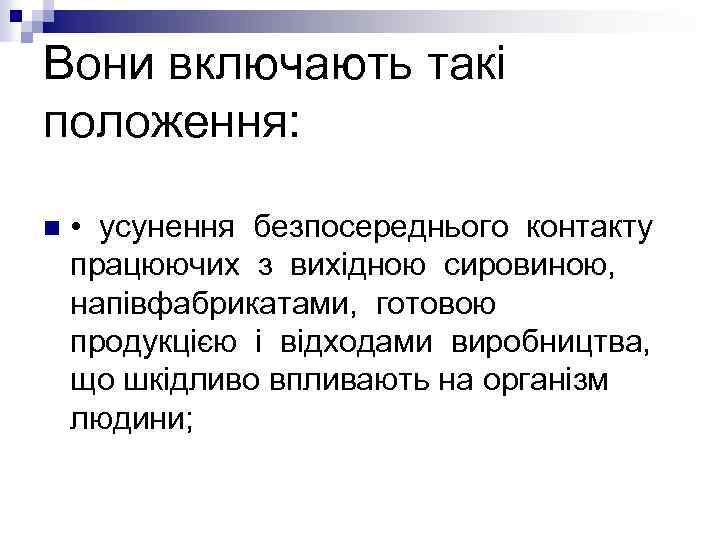

Вони включають такі положення: n • усунення безпосереднього контакту працюючих з вихідною сировиною, напівфабрикатами, готовою продукцією і відходами виробництва, що шкідливо впливають на організм людини;

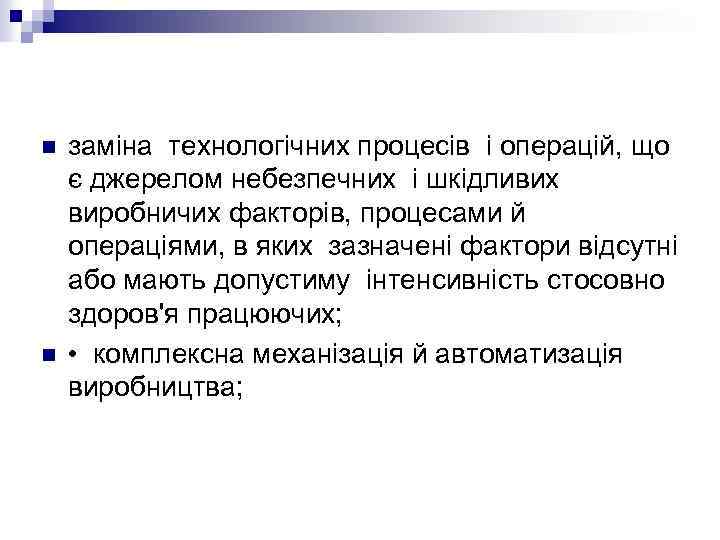

n n заміна технологічних процесів і операцій, що є джерелом небезпечних і шкідливих виробничих факторів, процесами й операціями, в яких зазначені фактори відсутні або мають допустиму інтенсивність стосовно здоров'я працюючих; • комплексна механізація й автоматизація виробництва;

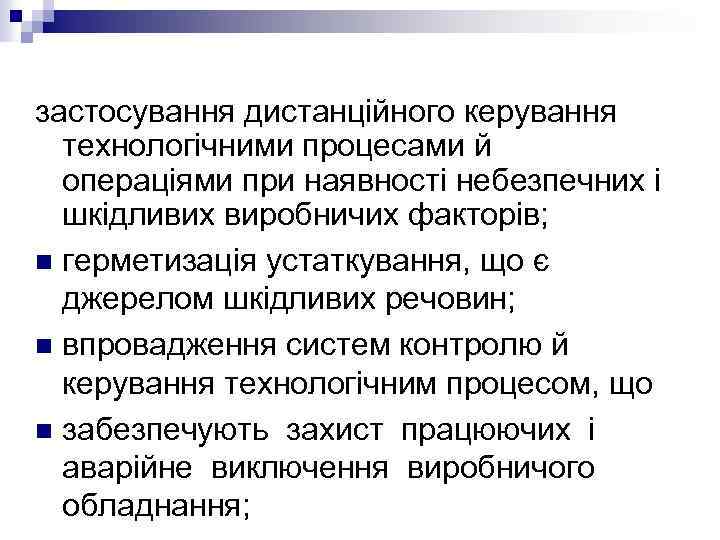

застосування дистанційного керування технологічними процесами й операціями при наявності небезпечних і шкідливих виробничих факторів; n герметизація устаткування, що є джерелом шкідливих речовин; n впровадження систем контролю й керування технологічним процесом, що n забезпечують захист працюючих і аварійне виключення виробничого обладнання;

n своєчасне одержання інформації про виникнення небезпечних і шкідливих виробничих факторів на окремих операціях за допомогою автоматичних контрольновимірювальних пристроїв і систем; n • раціональна організація праці й відпочинку з метою профілактики монотонності чи гіподинамії, обмеження важкості праці.

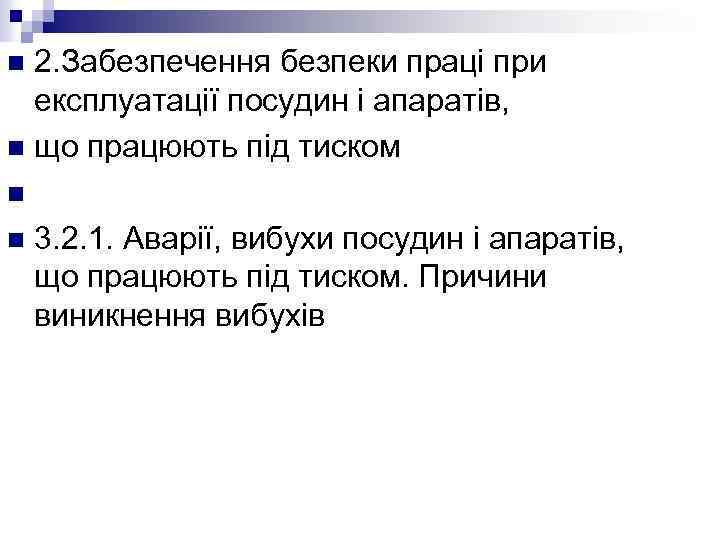

2. Забезпечення безпеки праці при експлуатації посудин і апаратів, n що працюють під тиском n n 3. 2. 1. Аварії, вибухи посудин і апаратів, що працюють під тиском. Причини виникнення вибухів n

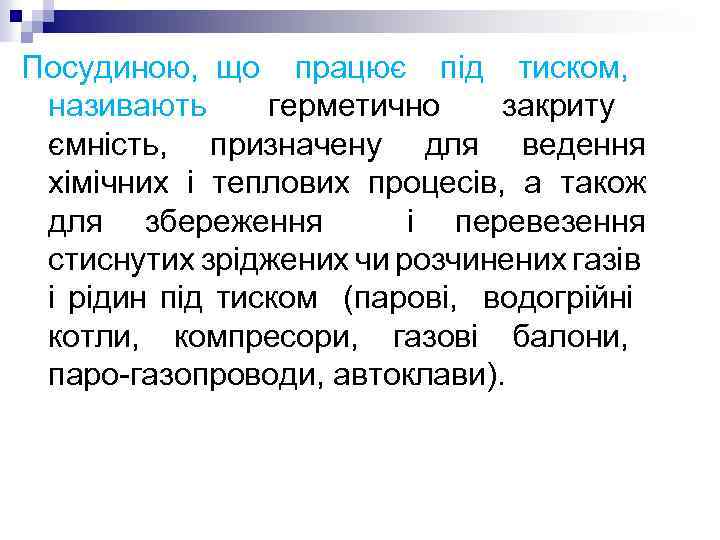

Посудиною, що працює під тиском, називають герметично закриту ємність, призначену для ведення хімічних і теплових процесів, а також для збереження і перевезення стиснутих зріджених чи розчинених газів і рідин під тиском (парові, водогрійні котли, компресори, газові балони, паро-газопроводи, автоклави).

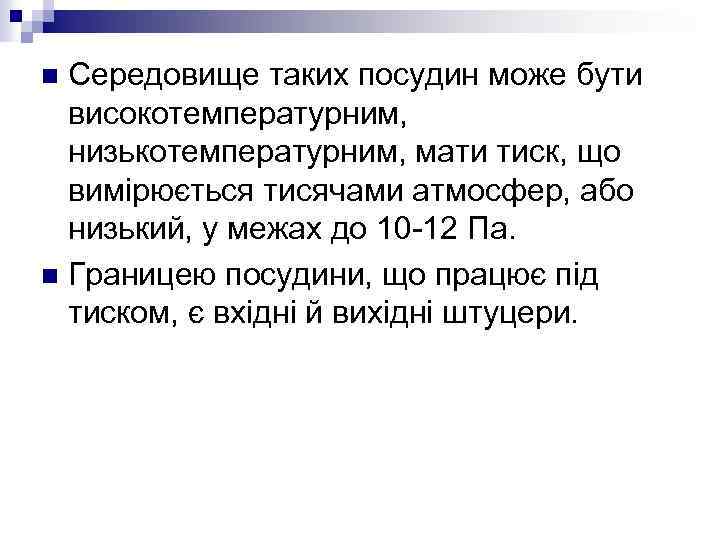

Середовище таких посудин може бути високотемпературним, низькотемпературним, мати тиск, що вимірюється тисячами атмосфер, або низький, у межах до 10 -12 Па. n Границею посудини, що працює під тиском, є вхідні й вихідні штуцери. n

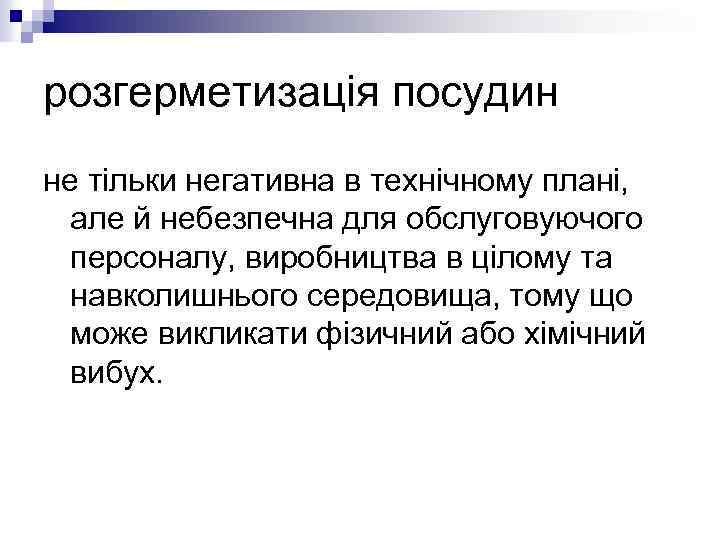

розгерметизація посудин не тільки негативна в технічному плані, але й небезпечна для обслуговуючого персоналу, виробництва в цілому та навколишнього середовища, тому що може викликати фізичний або хімічний вибух.

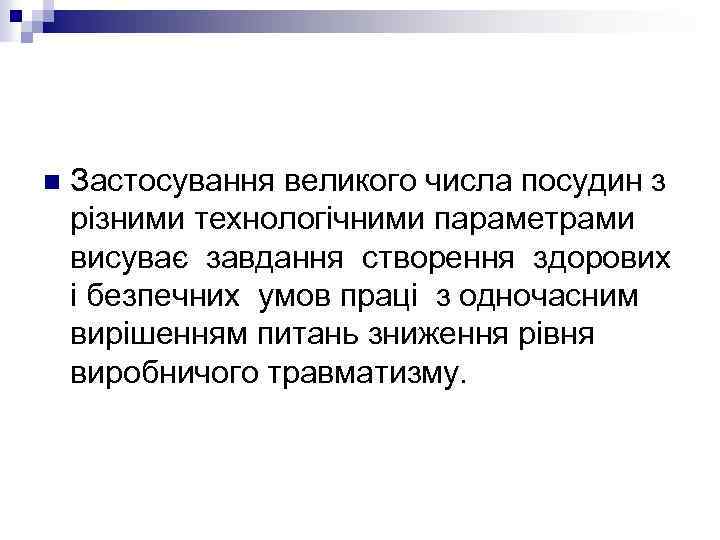

n Застосування великого числа посудин з різними технологічними параметрами висуває завдання створення здорових і безпечних умов праці з одночасним вирішенням питань зниження рівня виробничого травматизму.

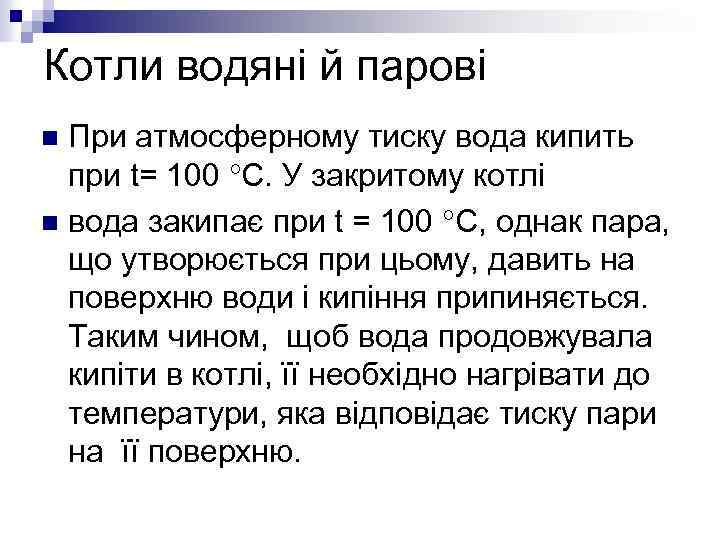

Котли водяні й парові При атмосферному тиску вода кипить при t= 100 С. У закритому котлі n вода закипає при t = 100 С, однак пара, що утворюється при цьому, давить на поверхню води і кипіння припиняється. Таким чином, щоб вода продовжувала кипіти в котлі, її необхідно нагрівати до температури, яка відповідає тиску пари на її поверхню. n

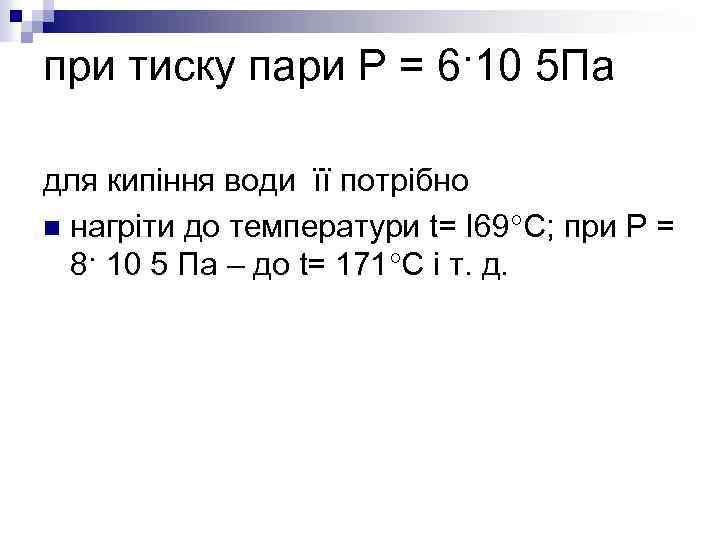

при тиску пари Р = 6·10 5 Па для кипіння води її потрібно n нагріти до температури t= I 69 С; при Р = 8· 10 5 Па – до t= 171 С і т. д.

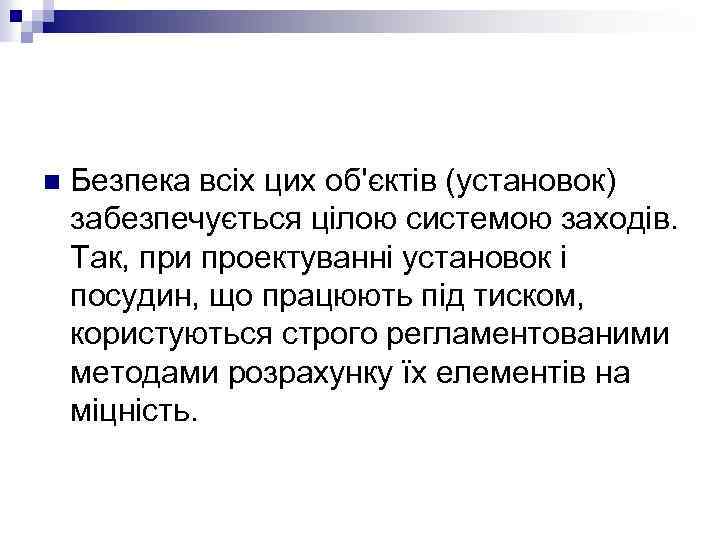

n Безпека всіх цих об'єктів (установок) забезпечується цілою системою заходів. Так, при проектуванні установок і посудин, що працюють під тиском, користуються строго регламентованими методами розрахунку їх елементів на міцність.

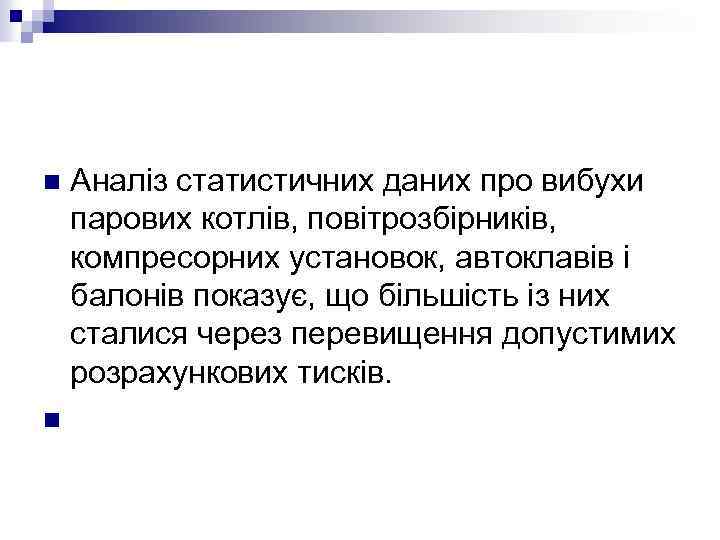

Аналіз статистичних даних про вибухи парових котлів, повітрозбірників, компресорних установок, автоклавів і балонів показує, що більшість із них сталися через перевищення допустимих розрахункових тисків. n n

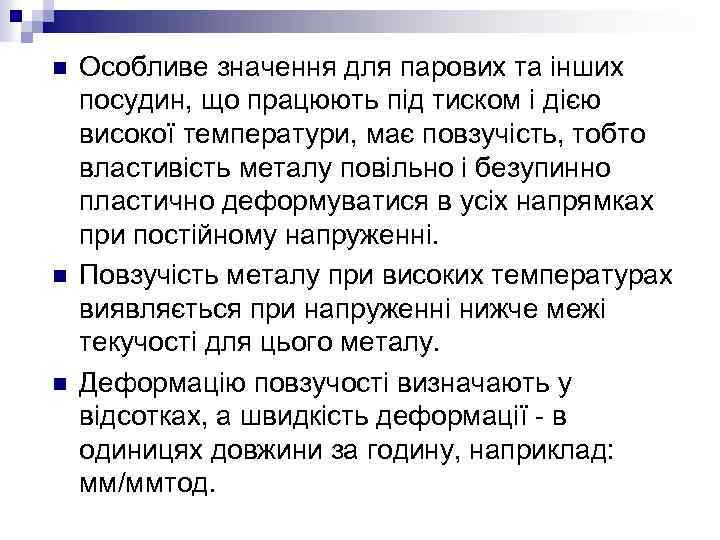

n n n Особливе значення для парових та інших посудин, що працюють під тиском і дією високої температури, має повзучість, тобто властивість металу повільно і безупинно пластично деформуватися в усіх напрямках при постійному напруженні. Повзучість металу при високих температурах виявляється при напруженні нижче межі текучості для цього металу. Деформацію повзучості визначають у відсотках, а швидкість деформації - в одиницях довжини за годину, наприклад: мм/ммтод.

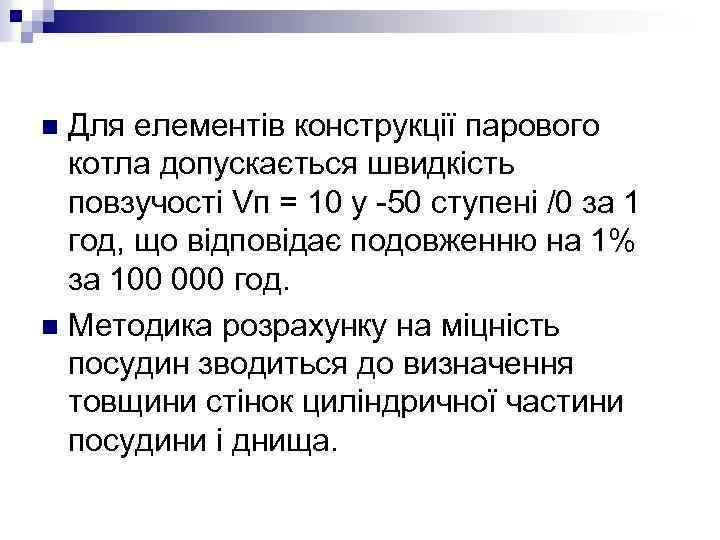

Для елементів конструкції парового котла допускається швидкість повзучості Vп = 10 у -50 ступені /0 за 1 год, що відповідає подовженню на 1% за 100 000 год. n Методика розрахунку на міцність посудин зводиться до визначення товщини стінок циліндричної частини посудини і днища. n

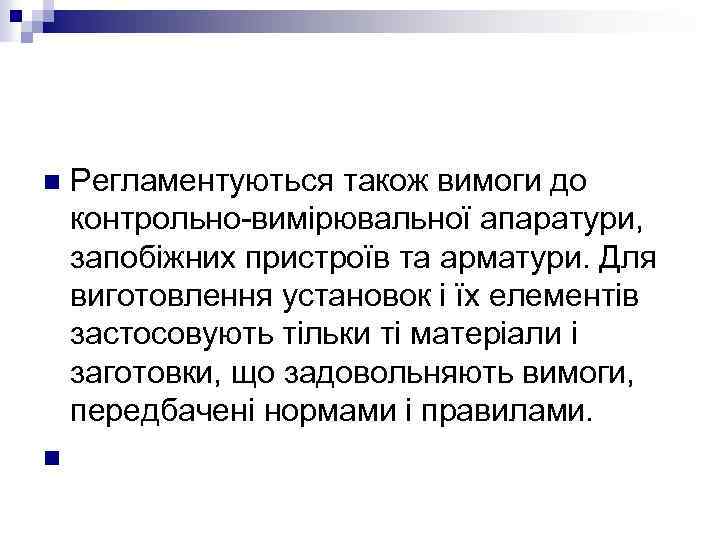

Регламентуються також вимоги до контрольно-вимірювальної апаратури, запобіжних пристроїв та арматури. Для виготовлення установок і їх елементів застосовують тільки ті матеріали і заготовки, що задовольняють вимоги, передбачені нормами і правилами. n n

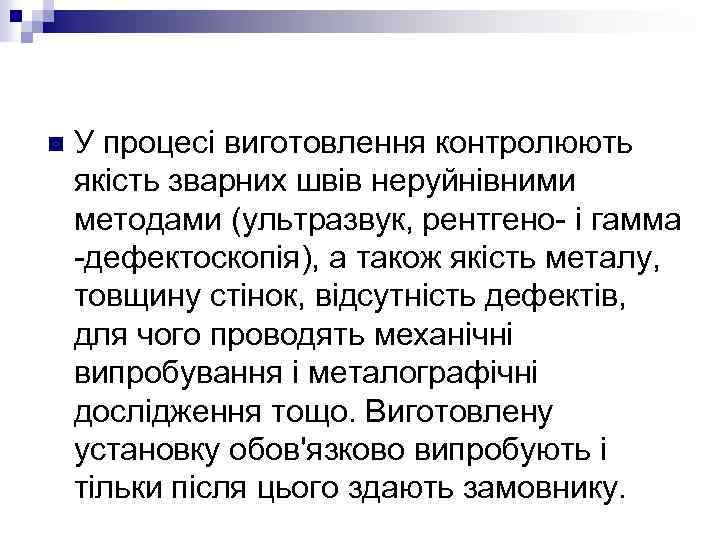

n У процесі виготовлення контролюють якість зварних швів неруйнівними методами (ультразвук, рентгено- і гамма -дефектоскопія), а також якість металу, товщину стінок, відсутність дефектів, для чого проводять механічні випробування і металографічні дослідження тощо. Виготовлену установку обов'язково випробують і тільки після цього здають замовнику.

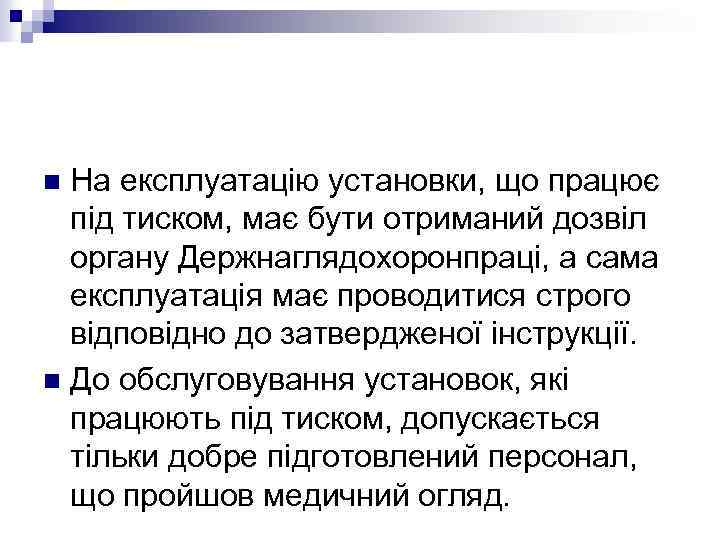

На експлуатацію установки, що працює під тиском, має бути отриманий дозвіл органу Держнаглядохоронпраці, а сама експлуатація має проводитися строго відповідно до затвердженої інструкції. n До обслуговування установок, які працюють під тиском, допускається тільки добре підготовлений персонал, що пройшов медичний огляд. n

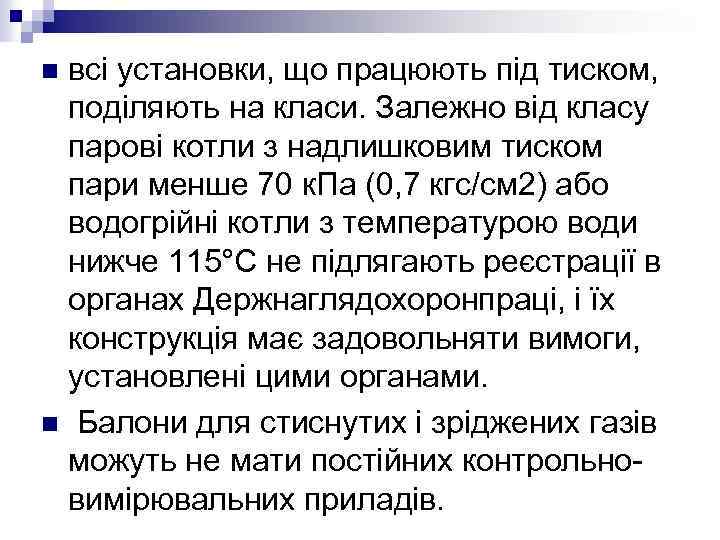

всі установки, що працюють під тиском, поділяють на класи. Залежно від класу парові котли з надлишковим тиском пари менше 70 к. Па (0, 7 кгс/см 2) або водогрійні котли з температурою води нижче 115°С не підлягають реєстрації в органах Держнаглядохоронпраці, і їх конструкція має задовольняти вимоги, установлені цими органами. n Балони для стиснутих і зріджених газів можуть не мати постійних контрольновимірювальних приладів. n

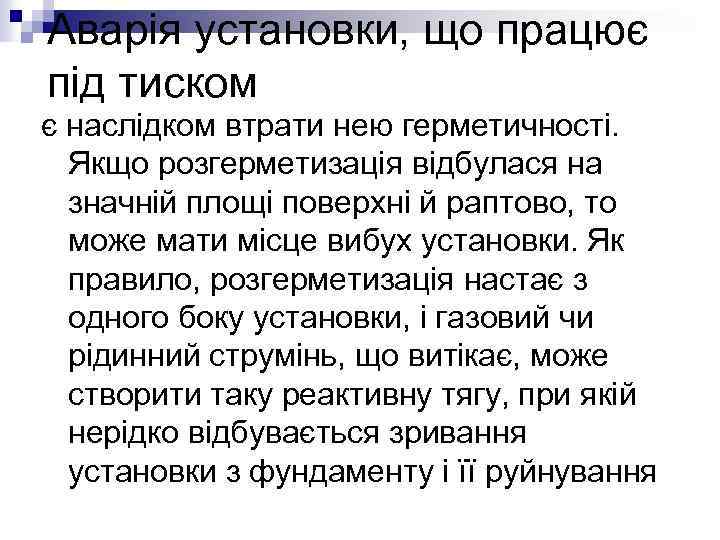

Аварія установки, що працює під тиском є наслідком втрати нею герметичності. Якщо розгерметизація відбулася на значній площі поверхні й раптово, то може мати місце вибух установки. Як правило, розгерметизація настає з одного боку установки, і газовий чи рідинний струмінь, що витікає, може створити таку реактивну тягу, при якій нерідко відбувається зривання установки з фундаменту і її руйнування

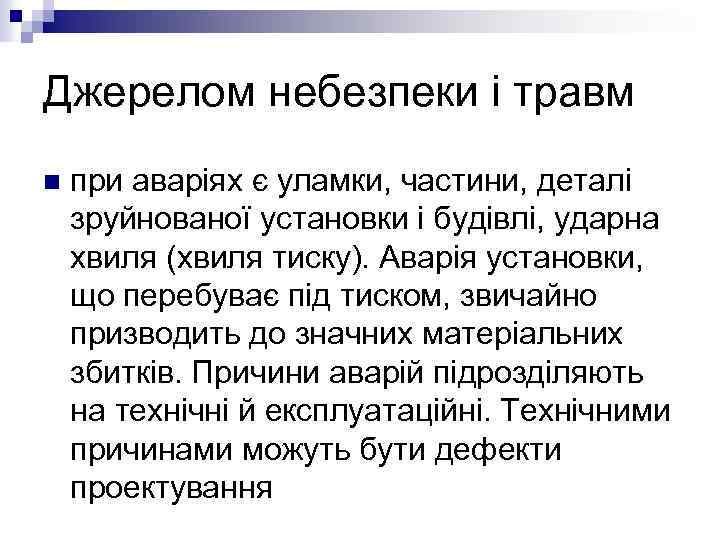

Джерелом небезпеки і травм n при аваріях є уламки, частини, деталі зруйнованої установки і будівлі, ударна хвиля (хвиля тиску). Аварія установки, що перебуває під тиском, звичайно призводить до значних матеріальних збитків. Причини аварій підрозділяють на технічні й експлуатаційні. Технічними причинами можуть бути дефекти проектування

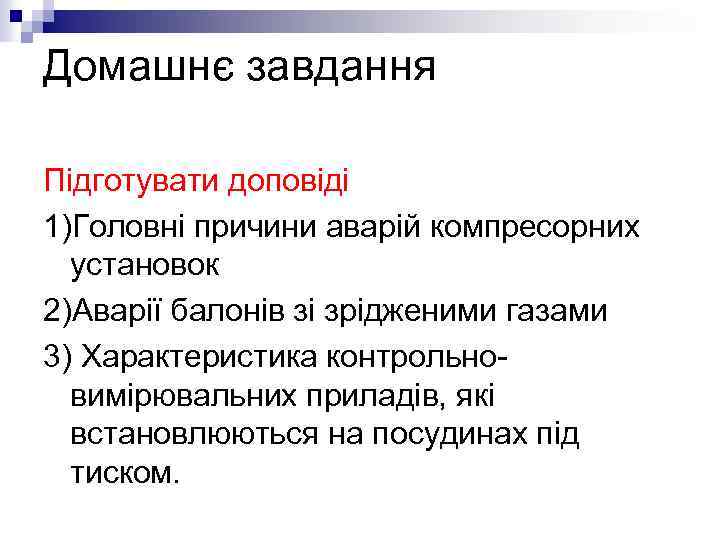

Домашнє завдання Підготувати доповіді 1)Головні причини аварій компресорних установок 2)Аварії балонів зі зрідженими газами 3) Характеристика контрольновимірювальних приладів, які встановлюються на посудинах під тиском.
