Тема 32 Расчет и конструирование покрытий с применением

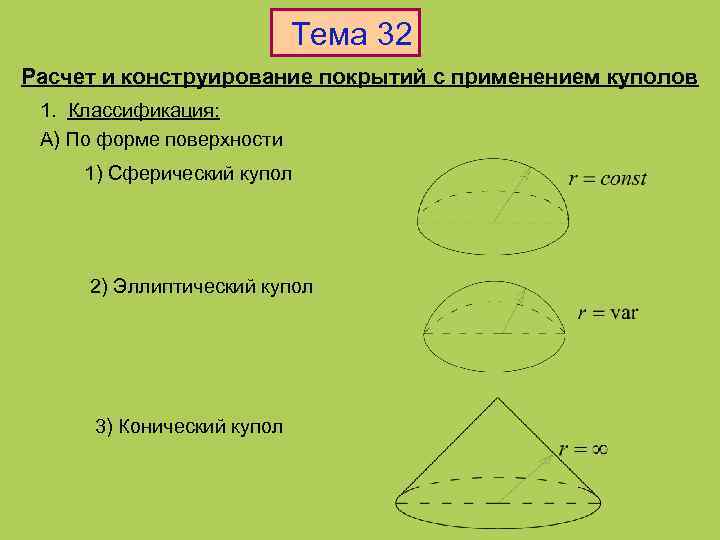

Тема 32 Расчет и конструирование покрытий с применением куполов 1. Классификация: А) По форме поверхности 1) Сферический купол 2) Эллиптический купол 3) Конический купол

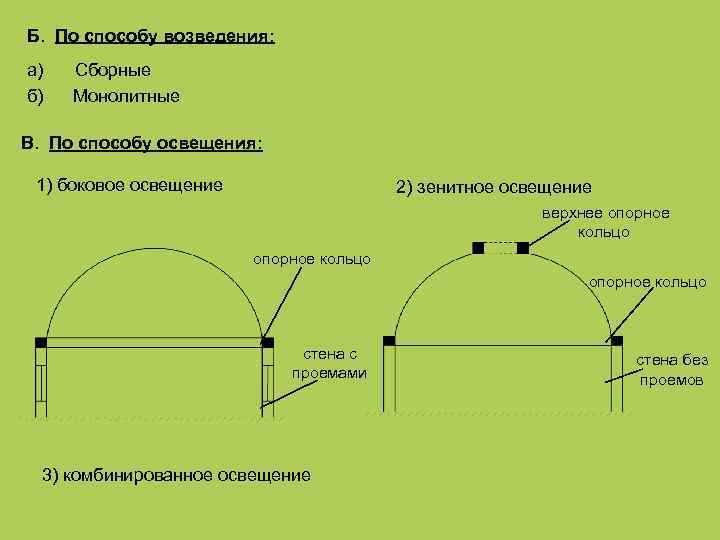

Б. По способу возведения: a) б) Сборные Монолитные В. По способу освещения: 1) боковое освещение 2) зенитное освещение верхнее опорное кольцо стена с проемами 3) комбинированное освещение стена без проемов

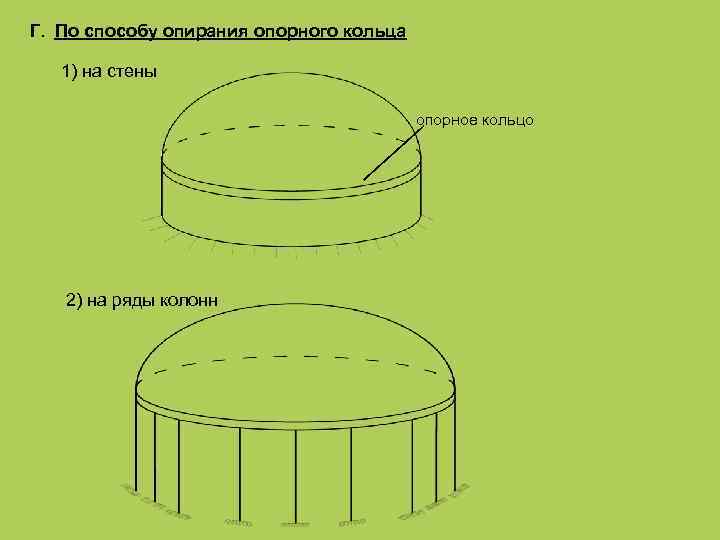

Г. По способу опирания опорного кольца 1) на стены опорное кольцо 2) на ряды колонн

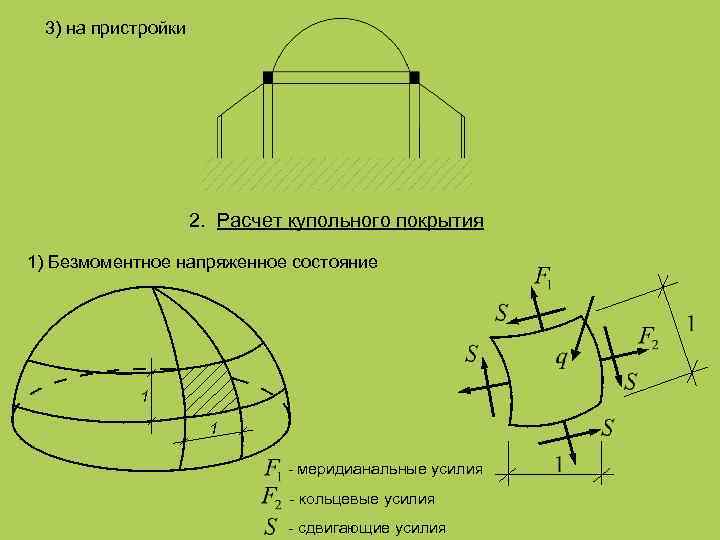

3) на пристройки 2. Расчет купольного покрытия 1) Безмоментное напряженное состояние 1 1 - меридианальные усилия - кольцевые усилия - сдвигающие усилия

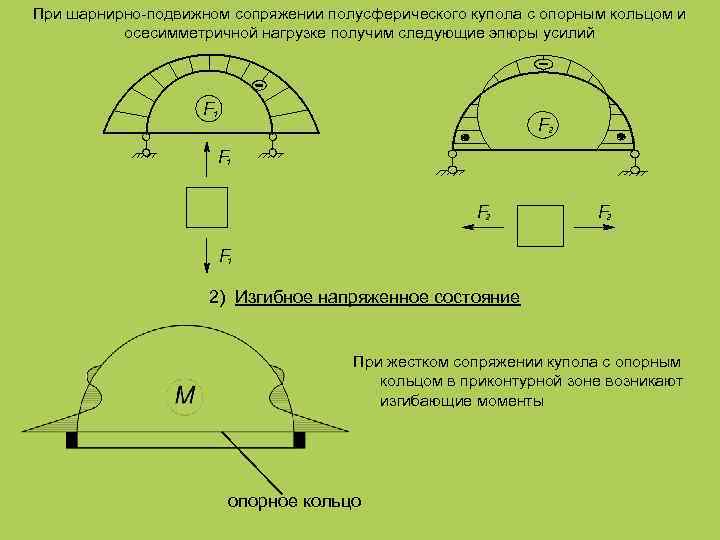

При шарнирно-подвижном сопряжении полусферического купола с опорным кольцом и осесимметричной нагрузке получим следующие эпюры усилий F 1 F 2 F 2 F 1 2) Изгибное напряженное состояние При жестком сопряжении купола с опорным кольцом в приконтурной зоне возникают изгибающие моменты опорное кольцо

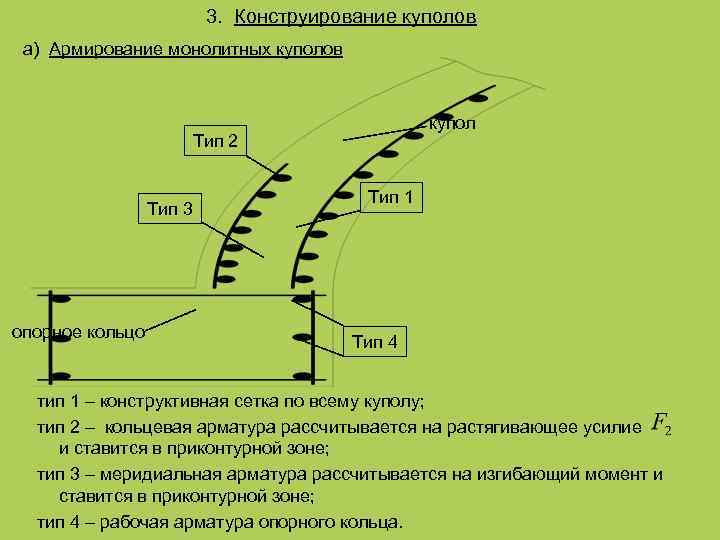

3. Конструирование куполов а) Армирование монолитных куполов купол Тип 2 Тип 3 опорное кольцо Тип 1 Тип 4 тип 1 – конструктивная сетка по всему куполу; тип 2 – кольцевая арматура рассчитывается на растягивающее усилие и ставится в приконтурной зоне; тип 3 – меридиальная арматура рассчитывается на изгибающий момент и ставится в приконтурной зоне; тип 4 – рабочая арматура опорного кольца.

б) Конструктивные решения сборных куполов 1 схема (радиальная разрезка) сборный элемент купола верхнее опорное кольцо 2 сборный элемент 1 1 опорное кольцо 2 1 -1 2 -2

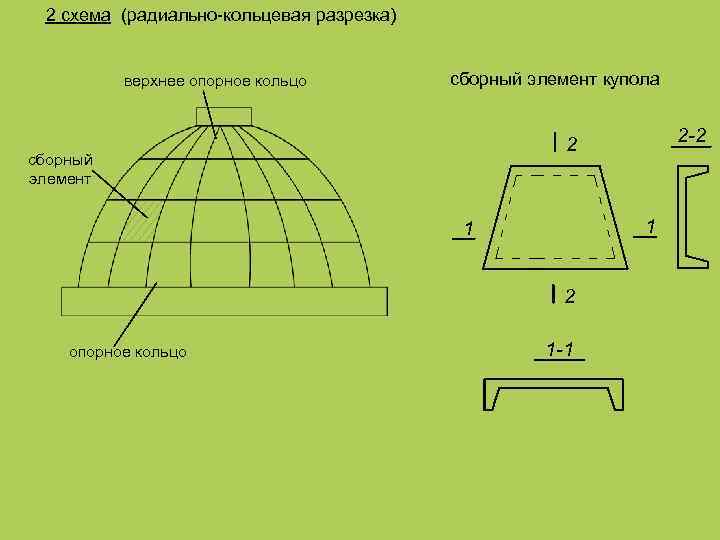

2 схема (радиально-кольцевая разрезка) верхнее опорное кольцо сборный элемент купола сборный элемент 1 1 2 опорное кольцо 2 -2 2 1 -1

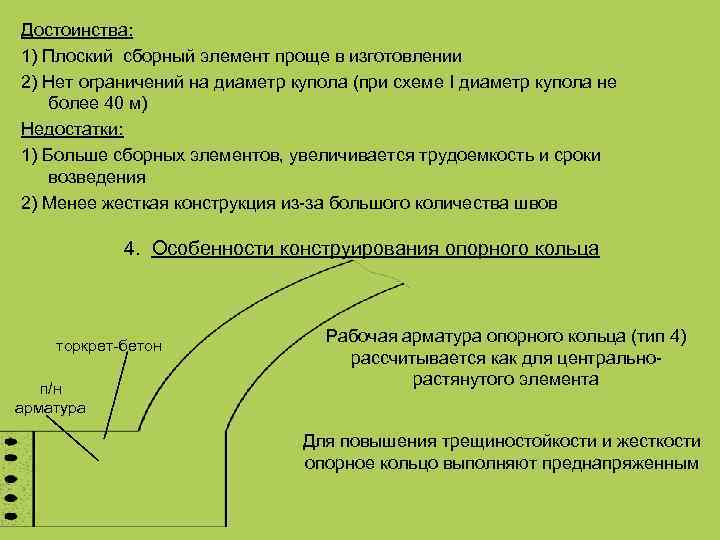

Достоинства: 1) Плоский сборный элемент проще в изготовлении 2) Нет ограничений на диаметр купола (при схеме I диаметр купола не более 40 м) Недостатки: 1) Больше сборных элементов, увеличивается трудоемкость и сроки возведения 2) Менее жесткая конструкция из-за большого количества швов 4. Особенности конструирования опорного кольца торкрет-бетон п/н арматура Рабочая арматура опорного кольца (тип 4) рассчитывается как для центральнорастянутого элемента Для повышения трещиностойкости и жесткости опорное кольцо выполняют преднапряженным
