Тема 3 Строительные системы и стены мелкоэлементных зданий Тема 3 Строительные системы и стены мелкоэлементных зданий

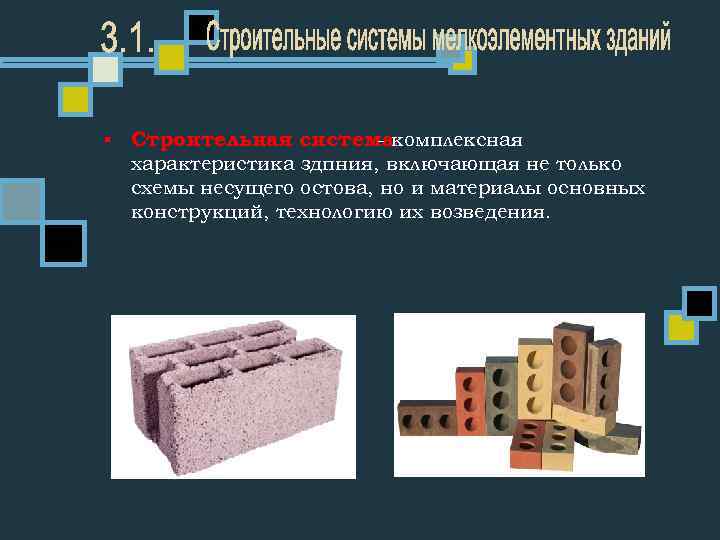

§ Строительная системакомплексная характеристика здпния, включающая не только схемы несущего остова, но и материалы § Строительная системакомплексная характеристика здпния, включающая не только схемы несущего остова, но и материалы основных конструкций, технологию их возведения.

Деревянная Виды сроительных систем Каменная Деревянная Виды сроительных систем Каменная

Стены По расположению в здании наружные По материалу каменные внутренние По статической работе несущие Стены По расположению в здании наружные По материалу каменные внутренние По статической работе несущие самонесущие деревянные По конструкции мелкоэлементные из кирпича крупноэлементные из панелей из мелких блоков ненесущие из дерева из блоков

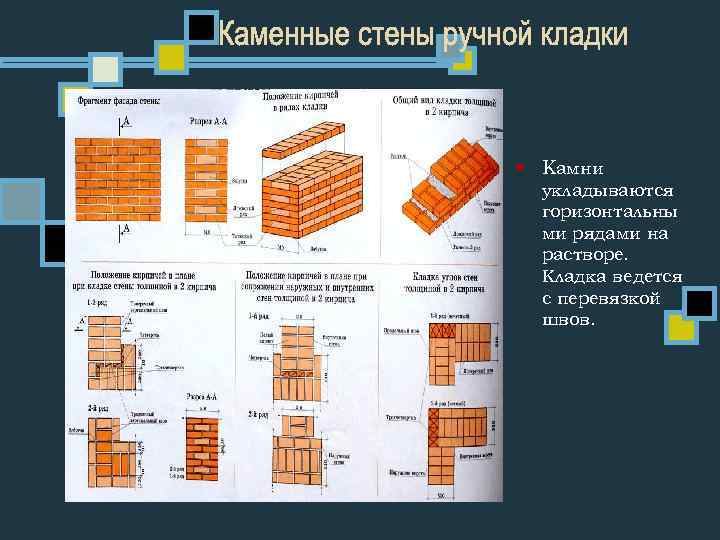

§ Камни укладываются горизонтальны ми рядами на растворе. Кладка ведется с перевязкой швов. § Камни укладываются горизонтальны ми рядами на растворе. Кладка ведется с перевязкой швов.

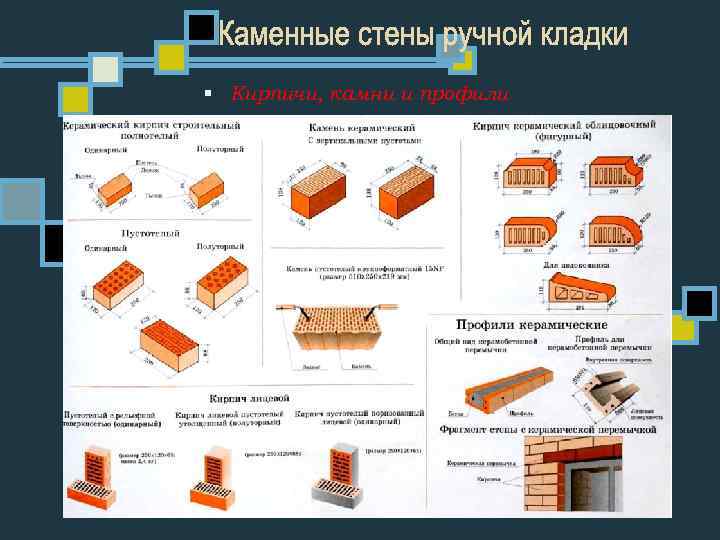

§ Кирпичи, камни и профили § Кирпичи, камни и профили

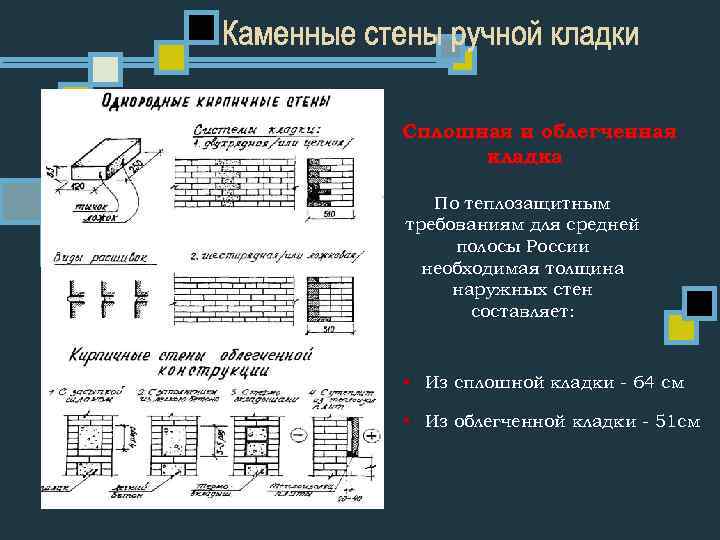

Сплошная и облегченная кладка По теплозащитным требованиям для средней полосы России необходимая толщина наружных Сплошная и облегченная кладка По теплозащитным требованиям для средней полосы России необходимая толщина наружных стен составляет: § Из сплошной кладки - 64 см § Из облегченной кладки - 51 см

§ Кирпичные стены Ø Облегченная кладка 1. Утеплитель 2. Кирпич § Кирпичные стены Ø Облегченная кладка 1. Утеплитель 2. Кирпич

§ Устройство перемычек и арок § Устройство перемычек и арок

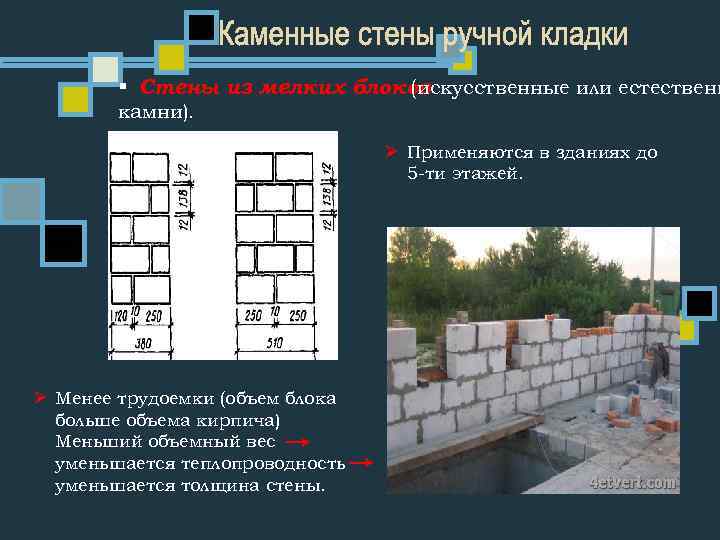

§ Стены из мелких блоков (искусственные или естественн камни). Ø Применяются в зданиях до § Стены из мелких блоков (искусственные или естественн камни). Ø Применяются в зданиях до 5 -ти этажей. Ø Менее трудоемки (объем блока больше объема кирпича) Меньший объемный вес уменьшается теплопроводность уменьшается толщина стены.

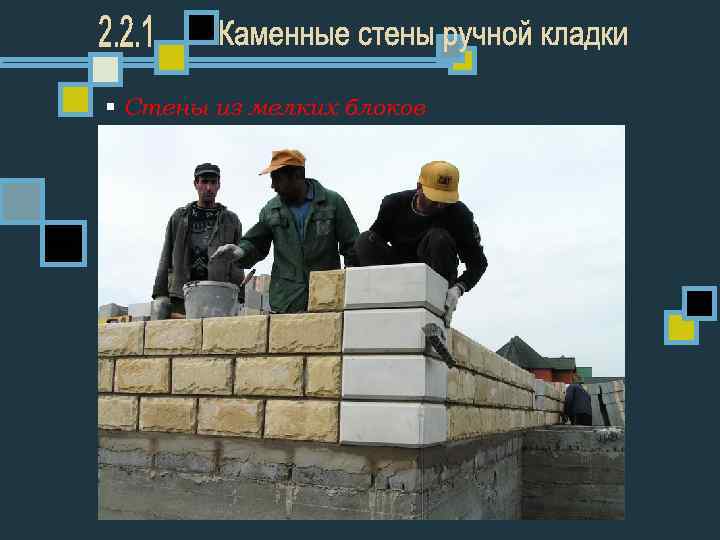

§ Стены из мелких блоков § Стены из мелких блоков

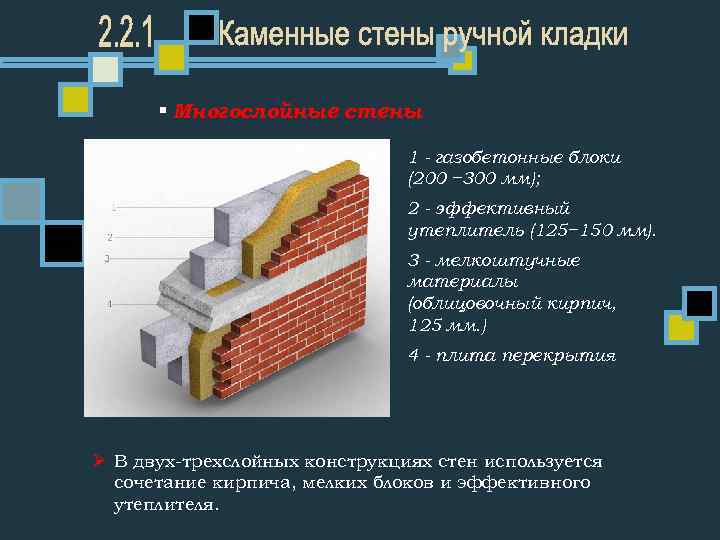

§ Многослойные стены 1 - газобетонные блоки (200 − 300 мм); 2 - эффективный § Многослойные стены 1 - газобетонные блоки (200 − 300 мм); 2 - эффективный утеплитель (125− 150 мм). 3 - мелкоштучные материалы (облицовочный кирпич, 125 мм. ) 4 - плита перекрытия Ø В двух-трехслойных конструкциях стен используется сочетание кирпича, мелких блоков и эффективного утеплителя.

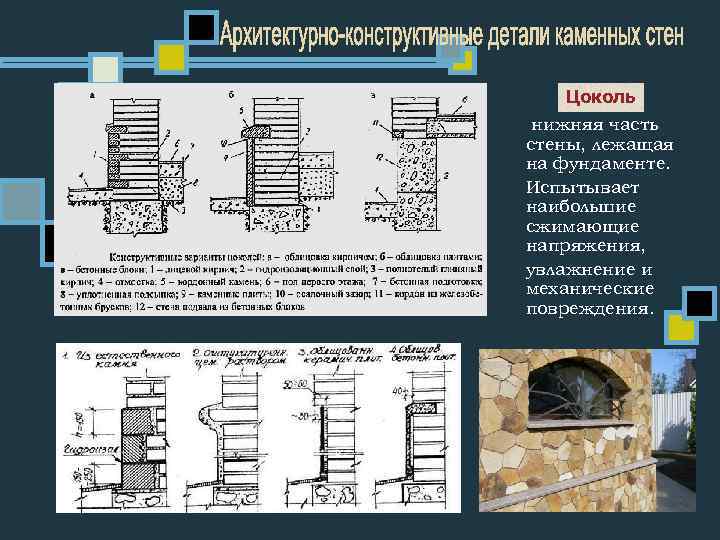

Цоколь нижняя часть стены, лежащая на фундаменте. Испытывает наибольшие сжимающие напряжения, увлажнение и механические Цоколь нижняя часть стены, лежащая на фундаменте. Испытывает наибольшие сжимающие напряжения, увлажнение и механические повреждения.

Карниз – горизонтальный выступ, защищающий стену от воды. Карниз – горизонтальный выступ, защищающий стену от воды.

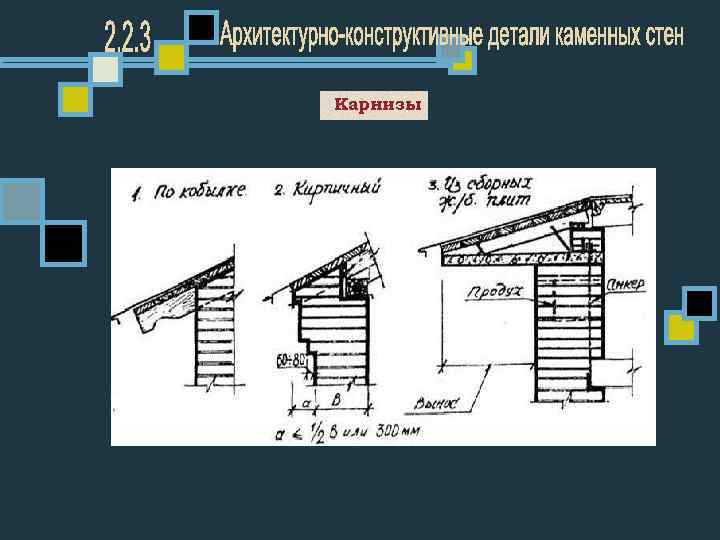

Карнизы Карнизы

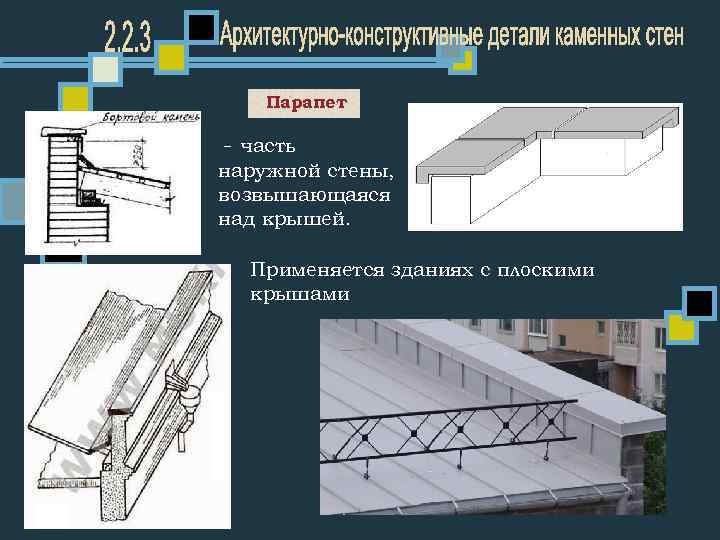

Парапет - часть наружной стены, возвышающаяся над крышей. Применяется зданиях с плоскими крышами Парапет - часть наружной стены, возвышающаяся над крышей. Применяется зданиях с плоскими крышами

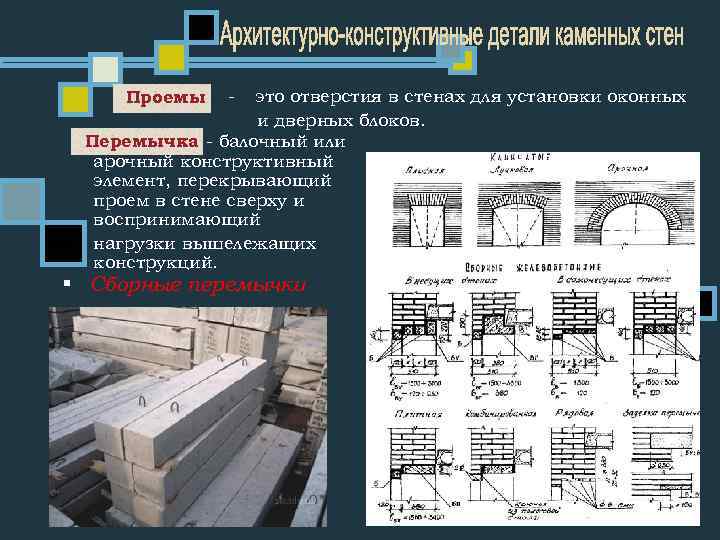

это отверстия в стенах для установки оконных и дверных блоков. Перемычка - балочный или это отверстия в стенах для установки оконных и дверных блоков. Перемычка - балочный или арочный конструктивный элемент, перекрывающий проем в стене сверху и воспринимающий нагрузки вышележащих конструкций. Проемы - § Сборные перемычки

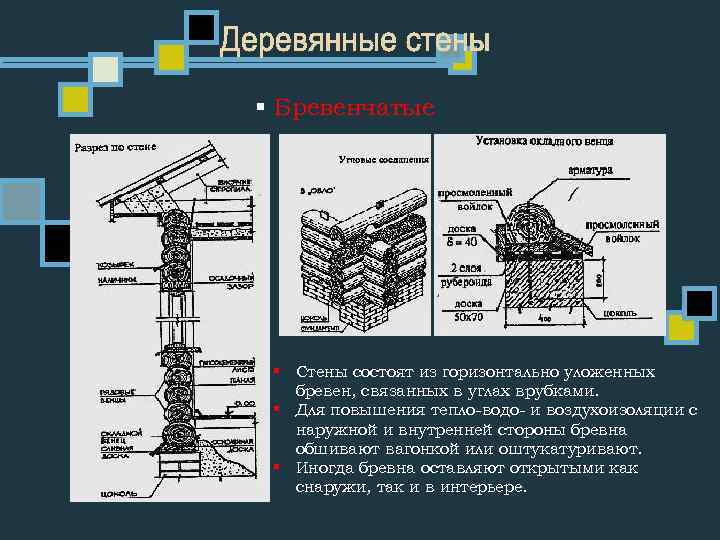

§ Бревенчатые § Стены состоят из горизонтально уложенных бревен, связанных в углах врубками. § § Бревенчатые § Стены состоят из горизонтально уложенных бревен, связанных в углах врубками. § Для повышения тепло-водо- и воздухоизоляции с наружной и внутренней стороны бревна обшивают вагонкой или оштукатуривают. § Иногда бревна оставляют открытыми как снаружи, так и в интерьере.

Элементы соединения бревен и бруса § Бревенчатые § Брусчатые Элементы соединения бревен и бруса § Бревенчатые § Брусчатые

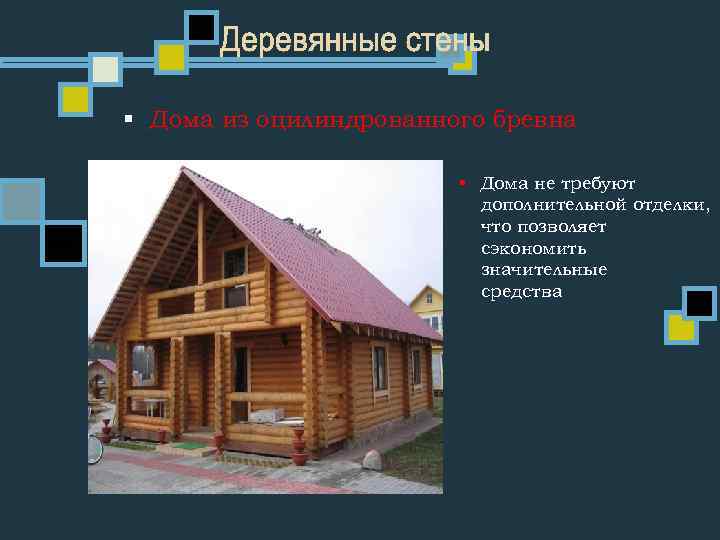

§ Дома из оцилиндрованного бревна § Дома не требуют дополнительной отделки, что позволяет сэкономить § Дома из оцилиндрованного бревна § Дома не требуют дополнительной отделки, что позволяет сэкономить значительные средства

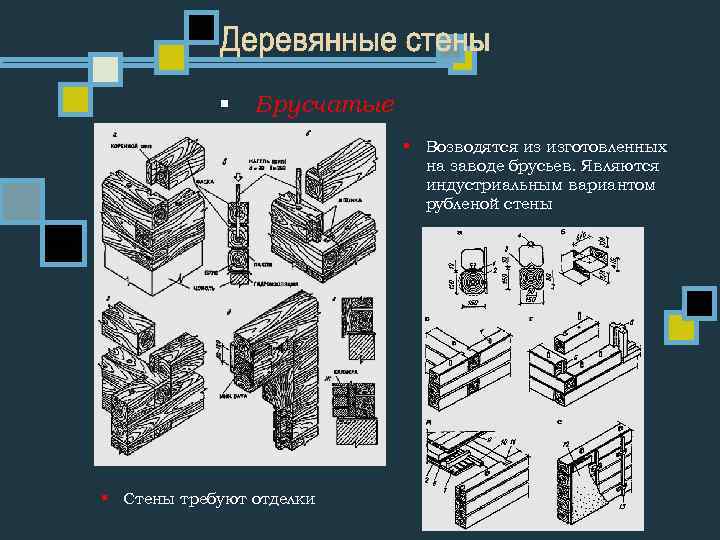

§ Брусчатые § Возводятся из изготовленных на заводе брусьев. Являются индустриальным вариантом рубленой стены § Брусчатые § Возводятся из изготовленных на заводе брусьев. Являются индустриальным вариантом рубленой стены § Стены требуют отделки

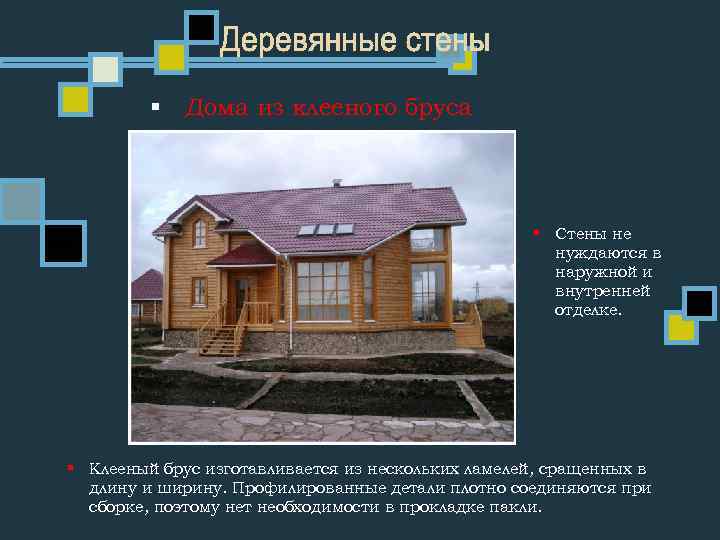

§ Дома из клееного бруса § Стены не нуждаются в наружной и внутренней отделке. § Дома из клееного бруса § Стены не нуждаются в наружной и внутренней отделке. § Клееный брус изготавливается из нескольких ламелей, сращенных в длину и ширину. Профилированные детали плотно соединяются при сборке, поэтому нет необходимости в прокладке пакли.

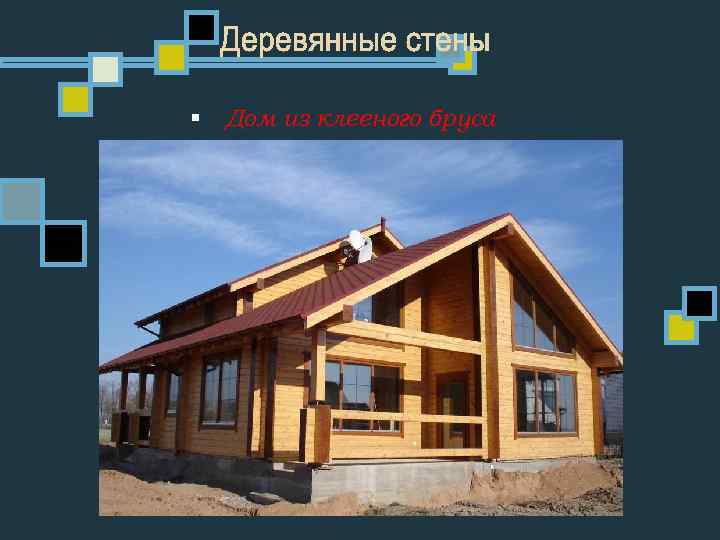

§ Дом из клееного бруса § Дом из клееного бруса

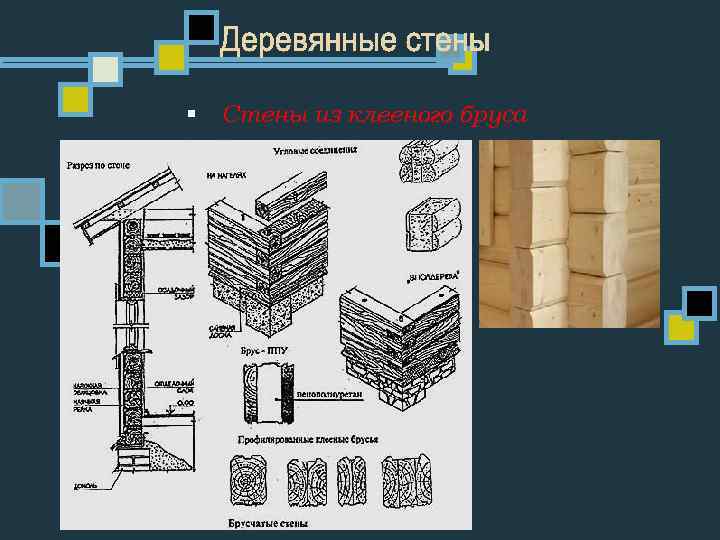

§ Стены из клееного бруса § Стены из клееного бруса

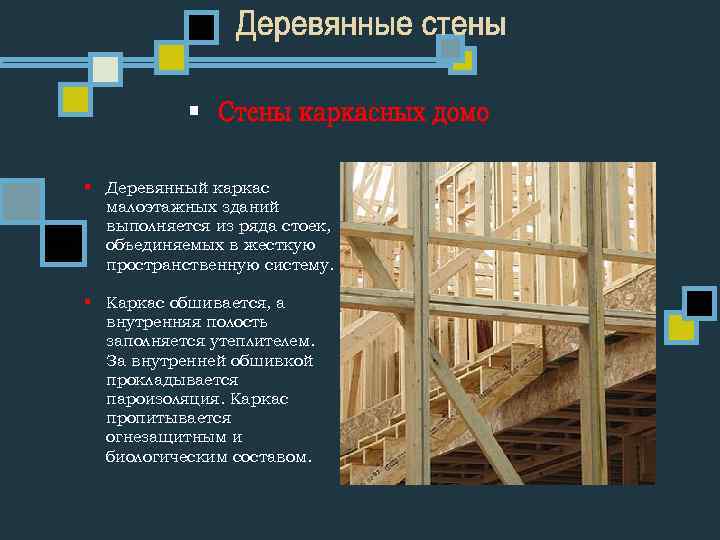

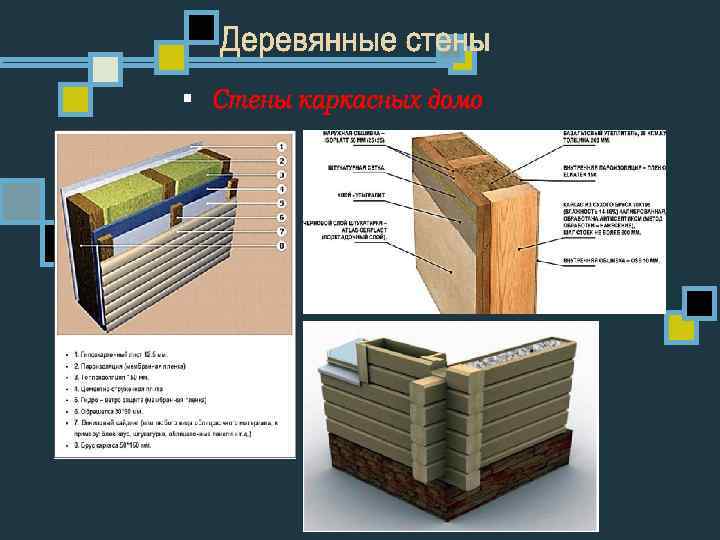

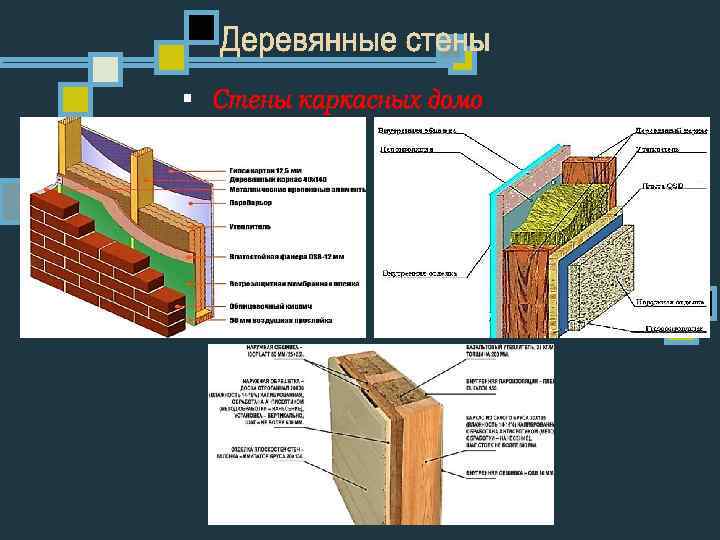

§ Деревянный каркас малоэтажных зданий выполняется из ряда стоек, объединяемых в жесткую пространственную систему. § Деревянный каркас малоэтажных зданий выполняется из ряда стоек, объединяемых в жесткую пространственную систему. § Каркас обшивается, а внутренняя полость заполняется утеплителем. За внутренней обшивкой прокладывается пароизоляция. Каркас пропитывается огнезащитным и биологическим составом.

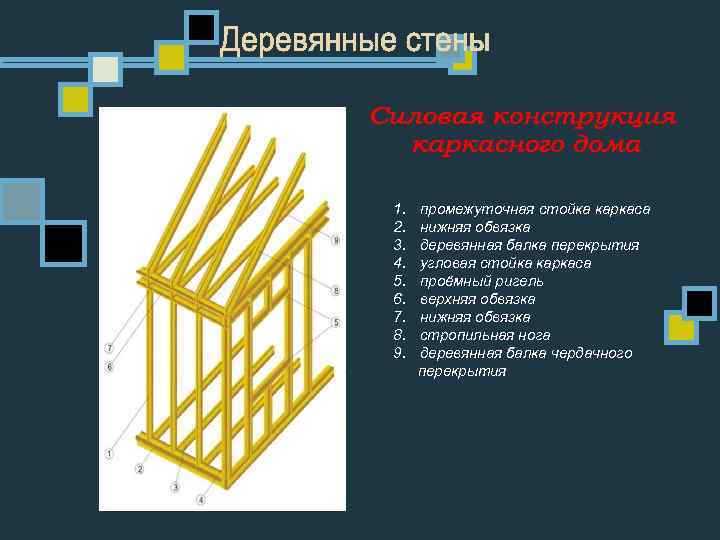

1. 2. 3. 4. 5. 6. 7. 8. 9. промежуточная стойка каркаса нижняя обвязка 1. 2. 3. 4. 5. 6. 7. 8. 9. промежуточная стойка каркаса нижняя обвязка деревянная балка перекрытия угловая стойка каркаса проёмный ригель верхняя обвязка нижняя обвязка стропильная нога деревянная балка чердачного перекрытия

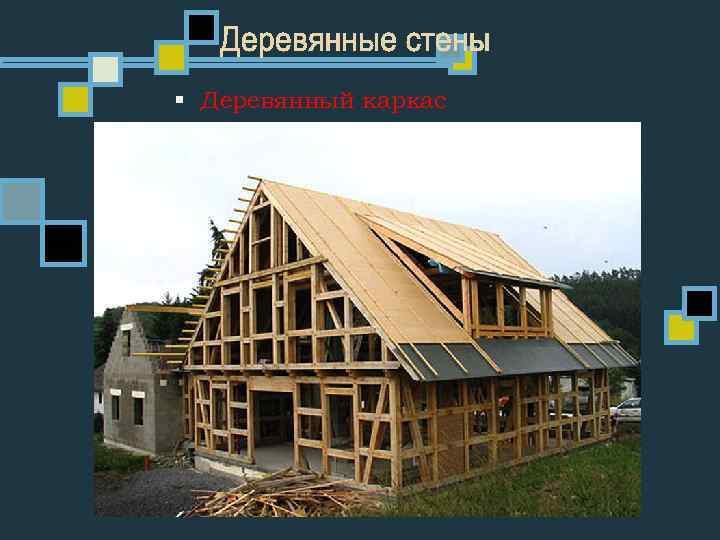

§ Деревянный каркас § Деревянный каркас

§ Деревянный каркас § Деревянный каркас

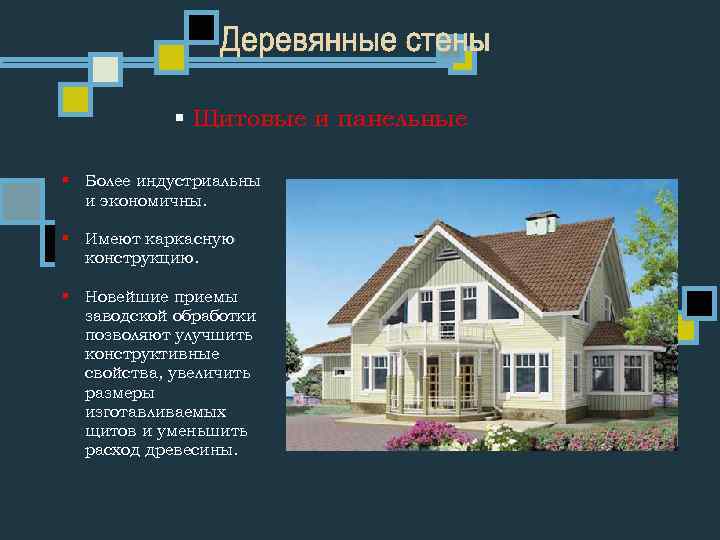

§ Щитовые и панельные § Более индустриальны и экономичны. § Имеют каркасную конструкцию. § § Щитовые и панельные § Более индустриальны и экономичны. § Имеют каркасную конструкцию. § Новейшие приемы заводской обработки позволяют улучшить конструктивные свойства, увеличить размеры изготавливаемых щитов и уменьшить расход древесины.

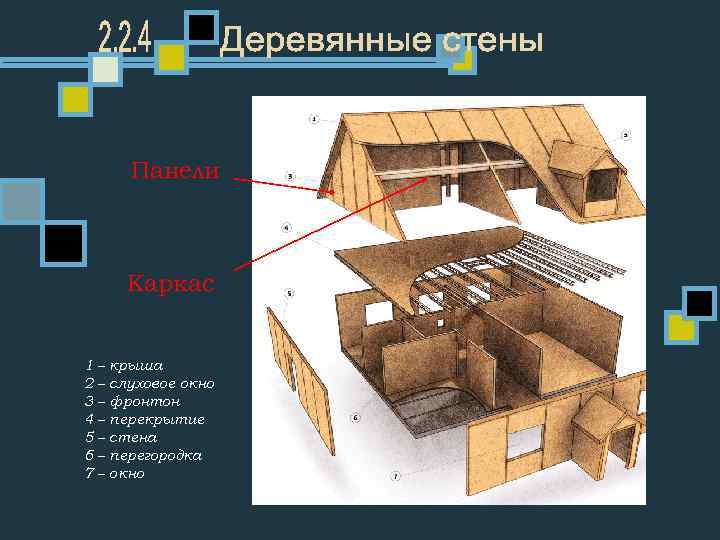

Панели Каркас 1 – крыша 2 – слуховое окно 3 – фронтон 4 – Панели Каркас 1 – крыша 2 – слуховое окно 3 – фронтон 4 – перекрытие 5 – стена 6 – перегородка 7 – окно
