ТЕМА № 3 Приборы приёмно-контрольные охранно-пожарные. Источник резервного питания 1. Прибор приемно-контрольный пожарный 2. Прибор пожарный управления 3. Прибор приемно-контрольный пожарный и управления: 4. Пульт контроля управления 5. Источник резервного питания
Термины и определения • прибор приемно-контрольный пожарный (ППКП): Устройство, предназначенное для приема сигналов от пожарных извещателей, обеспечения электропитанием активных (токопотребляющих) пожарных извещателей, выдачи информации на световые, звуковые оповещатели дежурного персонала и пульты централизованного наблюдения, а также формирования стартового импульса запуска прибора пожарного управления. • прибор пожарный управления: Устройство, предназначенное для формирования сигналов управления автоматическими средствами пожаротушения, противодымной защиты, оповещения, другими устройствами противопожарной защиты, а также контроля их состояния и линий связи с ними. (Работает с ППКП) • • прибор приемно-контрольный пожарный и управления: Устройство, совмещающее в себе функции прибора приемно-контрольного пожарного и прибора пожарного управления. Пульт контроля управления: предназначен для работы с ППКП , программирования конфигурационных параметров прибора, контроль протоколирование всех событий. Цифровое кодирования доступа (пароли) ко всем функциям ППКП. Выдача светового, звукового оповещения о нарушения систем.
• Классификация приборов • По возможности адресного обмена информацией между ППКП и другими техническими средствами пожарной сигнализации ППКП подразделяют на приборы: • - адресные; • - неадресные. • Адресные ППКП могут обеспечивать возможность подключения неадресных пожарных извещателей через специальные модули, либо устанавливаемые в корпус адресного ППКП, либо подключаемые по шлейфу сигнализации. По виду передаваемой информации о пожароопасной ситуации в защищаемых помещениях между ППКП и другими техническими средствами пожарной сигнализации ППКП подразделяютна приборы: • аналоговые - информируют о текущем значении контролируемого фактора пожара. ( для теплового извещателя станция постоянно контролирует температуру воздуха в месте его установки, для дымового - концентрацию дыма. ППКП могут программно изменять фиксированный порог чувствительности извещателей).

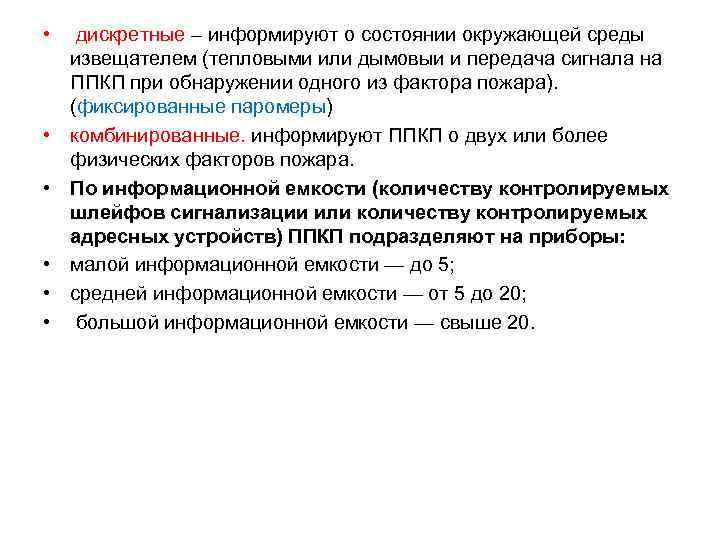

• дискретные – информируют о состоянии окружающей среды извещателем (тепловыми или дымовыи и передача сигнала на ППКП при обнаружении одного из фактора пожара). (фиксированные паромеры) • комбинированные. информируют ППКП о двух или более физических факторов пожара. • По информационной емкости (количеству контролируемых шлейфов сигнализации или количеству контролируемых адресных устройств) ППКП подразделяют на приборы: • малой информационной емкости — до 5; • средней информационной емкости — от 5 до 20; • большой информационной емкости — свыше 20.

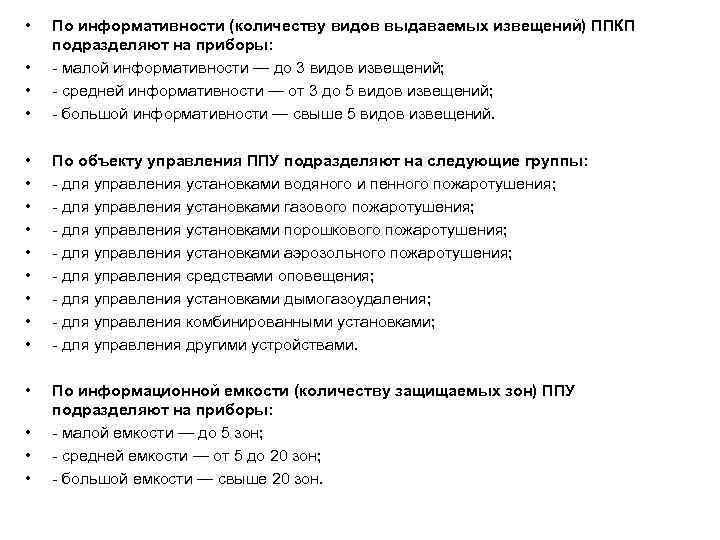

• • По информативности (количеству видов выдаваемых извещений) ППКП подразделяют на приборы: - малой информативности — до 3 видов извещений; - средней информативности — от 3 до 5 видов извещений; - большой информативности — свыше 5 видов извещений. • • • По объекту управления ППУ подразделяют на следующие группы: - для управления установками водяного и пенного пожаротушения; - для управления установками газового пожаротушения; - для управления установками порошкового пожаротушения; - для управления установками аэрозольного пожаротушения; - для управления средствами оповещения; - для управления установками дымогазоудаления; - для управления комбинированными установками; - для управления другими устройствами. • По информационной емкости (количеству защищаемых зон) ППУ подразделяют на приборы: - малой емкости — до 5 зон; - средней емкости — от 5 до 20 зон; - большой емкости — свыше 20 зон. • • •

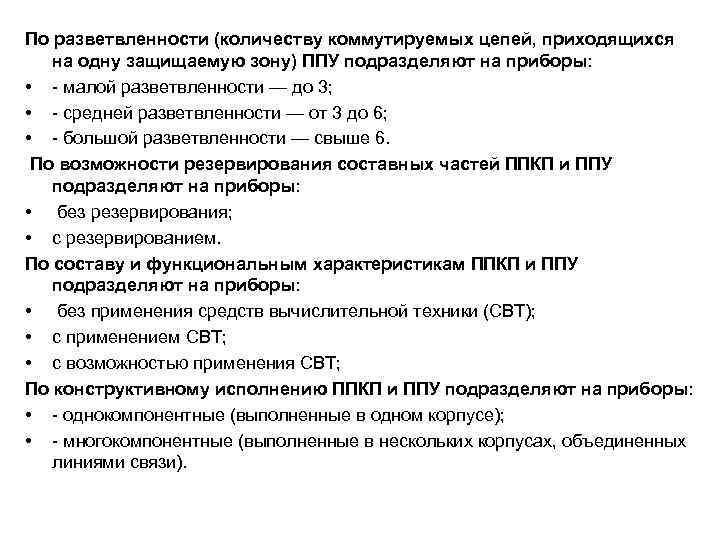

По разветвленности (количеству коммутируемых цепей, приходящихся на одну защищаемую зону) ППУ подразделяют на приборы: • - малой разветвленности — до 3; • - средней разветвленности — от 3 до 6; • - большой разветвленности — свыше 6. По возможности резервирования составных частей ППКП и ППУ подразделяют на приборы: • без резервирования; • с резервированием. По составу и функциональным характеристикам ППКП и ППУ подразделяют на приборы: • без применения средств вычислительной техники (СВТ); • с применением СВТ; • с возможностью применения СВТ; По конструктивному исполнению ППКП и ППУ подразделяют на приборы: • - однокомпонентные (выполненные в одном корпусе); • - многокомпонентные (выполненные в нескольких корпусах, объединенных линиями связи).

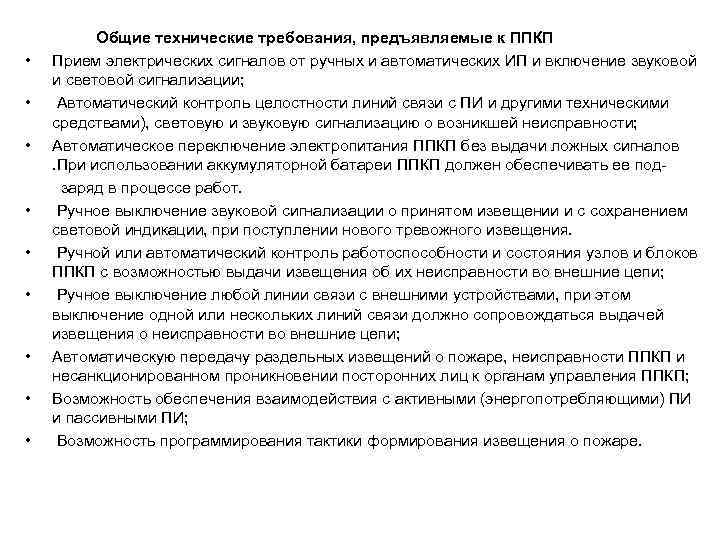

Общие технические требования, предъявляемые к ППКП • Прием электрических сигналов от ручных и автоматических ИП и включение звуковой и световой сигнализации; • Автоматический контроль целостности линий связи с ПИ и другими техническими средствами), световую и звуковую сигнализацию о возникшей неисправности; • Автоматическое переключение электропитания ППКП без выдачи ложных сигналов . При использовании аккумуляторной батареи ППКП должен обеспечивать ее под заряд в процессе работ. • Ручное выключение звуковой сигнализации о принятом извещении и с сохранением световой индикации, при поступлении нового тревожного извещения. • Ручной или автоматический контроль работоспособности и состояния узлов и блоков ППКП с возможностью выдачи извещения об их неисправности во внешние цепи; • Ручное выключение любой линии связи с внешними устройствами, при этом выключение одной или нескольких линий связи должно сопровождаться выдачей извещения о неисправности во внешние цепи; • Автоматическую передачу раздельных извещений о пожаре, неисправности ППКП и несанкционированном проникновении посторонних лиц к органам управления ППКП; • Возможность обеспечения взаимодействия с активными (энергопотребляющими) ПИ и пассивными ПИ; • Возможность программирования тактики формирования извещения о пожаре.

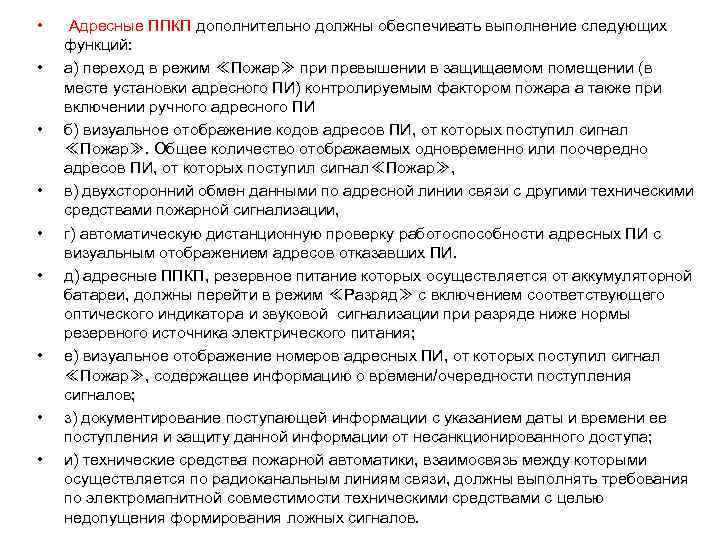

• • • Адресные ППКП дополнительно должны обеспечивать выполнение следующих функций: а) переход в режим ≪Пожар≫ при превышении в защищаемом помещении (в месте установки адресного ПИ) контролируемым фактором пожара а также при включении ручного адресного ПИ б) визуальное отображение кодов адресов ПИ, от которых поступил сигнал ≪Пожар≫. Общее количество отображаемых одновременно или поочередно адресов ПИ, от которых поступил сигнал≪Пожар≫, в) двухсторонний обмен данными по адресной линии связи с другими техническими средствами пожарной сигнализации, г) автоматическую дистанционную проверку работоспособности адресных ПИ с визуальным отображением адресов отказавших ПИ. д) адресные ППКП, резервное питание которых осуществляется от аккумуляторной батареи, должны перейти в режим ≪Разряд≫ с включением соответствующего оптического индикатора и звуковой сигнализации при разряде ниже нормы резервного источника электрического питания; е) визуальное отображение номеров адресных ПИ, от которых поступил сигнал ≪Пожар≫, содержащее информацию о времени/очередности поступления сигналов; з) документирование поступающей информации с указанием даты и времени ее поступления и защиту данной информации от несанкционированного доступа; и) технические средства пожарной автоматики, взаимосвязь между которыми осуществляется по радиоканальным линиям связи, должны выполнять требования по электромагнитной совместимости техническими средствами с целью недопущения формирования ложных сигналов.

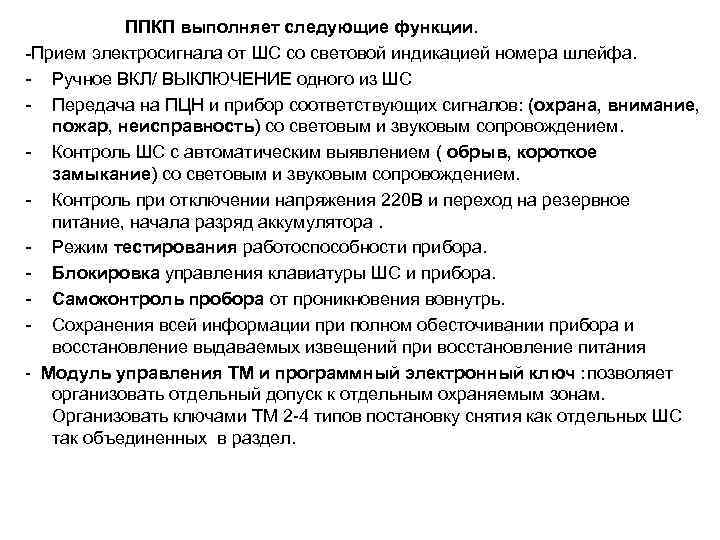

ППКП выполняет следующие функции. -Прием электросигнала от ШС со световой индикацией номера шлейфа. - Ручное ВКЛ/ ВЫКЛЮЧЕНИЕ одного из ШС - Передача на ПЦН и прибор соответствующих сигналов: (охрана, внимание, пожар, неисправность) со световым и звуковым сопровождением. - Контроль ШС с автоматическим выявлением ( обрыв, короткое замыкание) со световым и звуковым сопровождением. - Контроль при отключении напряжения 220 В и переход на резервное питание, начала разряд аккумулятора. - Режим тестирования работоспособности прибора. - Блокировка управления клавиатуры ШС и прибора. - Самоконтроль пробора от проникновения вовнутрь. - Сохранения всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановление питания - Модуль управления ТМ и программный электронный ключ : позволяет организовать отдельный допуск к отдельным охраняемым зонам. Организовать ключами ТМ 2 -4 типов постановку снятия как отдельных ШС так объединенных в раздел.

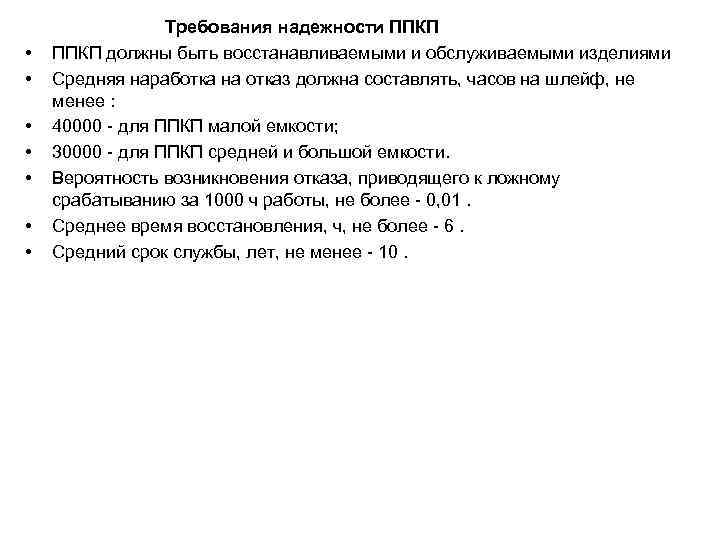

Требования надежности ППКП • ППКП должны быть восстанавливаемыми и обслуживаемыми изделиями • Средняя наработка на отказ должна составлять, часов на шлейф, не менее : • 40000 - для ППКП малой емкости; • 30000 - для ППКП средней и большой емкости. • Вероятность возникновения отказа, приводящего к ложному срабатыванию за 1000 ч работы, не более - 0, 01. • Среднее время восстановления, ч, не более - 6. • Средний срок службы, лет, не менее - 10.

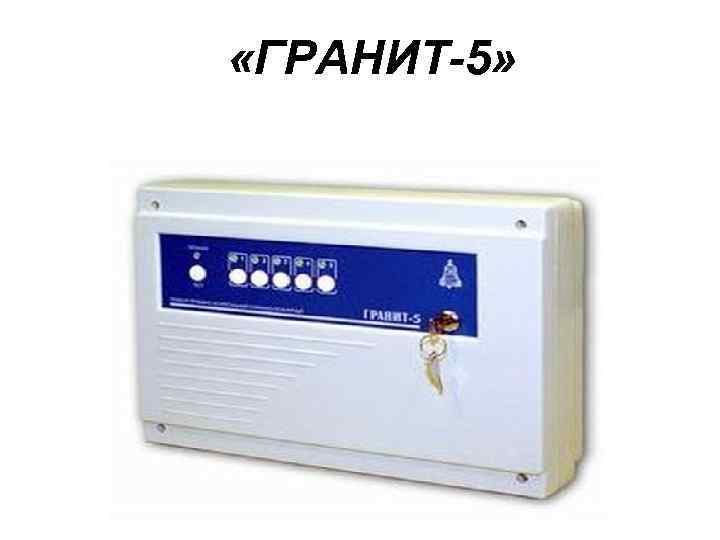

«ГРАНИТ-5»
«ГРАНИТ-8»
«РУБИН-6 А»

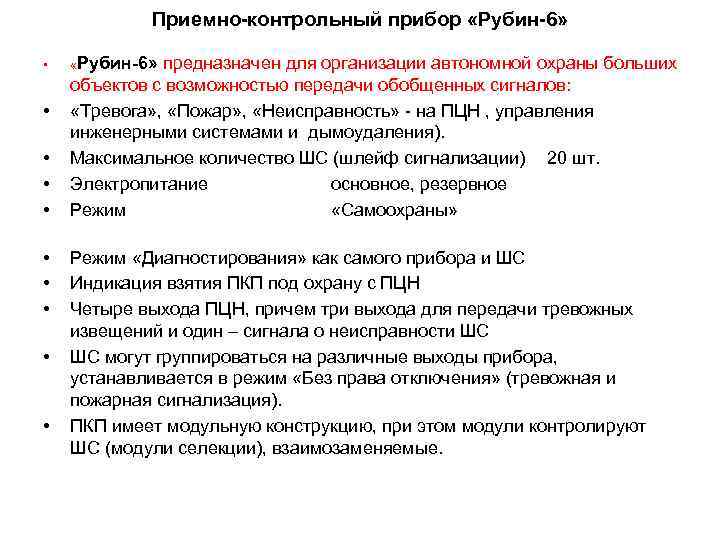

Приемно-контрольный прибор «Рубин-6» • • • «Рубин-6» предназначен для организации автономной охраны больших объектов с возможностью передачи обобщенных сигналов: «Тревога» , «Пожар» , «Неисправность» - на ПЦН , управления инженерными системами и дымоудаления). Максимальное количество ШС (шлейф сигнализации) 20 шт. Электропитание основное, резервное Режим «Самоохраны» Режим «Диагностирования» как самого прибора и ШС Индикация взятия ПКП под охрану с ПЦН Четыре выхода ПЦН, причем три выхода для передачи тревожных извещений и один – сигнала о неисправности ШС ШС могут группироваться на различные выходы прибора, устанавливается в режим «Без права отключения» (тревожная и пожарная сигнализация). ПКП имеет модульную конструкцию, при этом модули контролируют ШС (модули селекции), взаимозаменяемые.

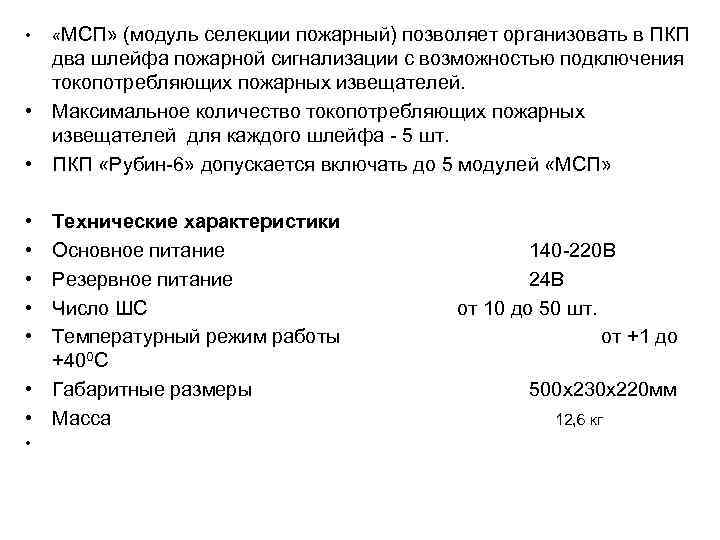

• «МСП» (модуль селекции пожарный) позволяет организовать в ПКП два шлейфа пожарной сигнализации с возможностью подключения токопотребляющих пожарных извещателей. • Максимальное количество токопотребляющих пожарных извещателей для каждого шлейфа - 5 шт. • ПКП «Рубин-6» допускается включать до 5 модулей «МСП» • • • Технические характеристики Основное питание Резервное питание Число ШС Температурный режим работы +400 С • Габаритные размеры • Масса • 140 -220 В 24 В от 10 до 50 шт. от +1 до 500 х230 х220 мм 12, 6 кг
ПУЛЬТ КОНТРОЛЯ И УПРАВЛЕНИЯ С-2000
ПУЛЬТ КОНТРОЛЯ И УПРАВЛЕНИЯ С-2000 • • • ПКУ С 2000 предназначен : для работы совместно с приемноконтрольными приборами. Контроль до 127 приборов, подключенных к пульту по интерфейсу RS-485. Отображение на жидкокристаллическом индикаторе, регистрация на принтере и протоколирование в энергонезависимом буфере всех происходящих в системе событий. Печать осуществляется на принтере с последовательным интерфейсом «RS 232» . Сигнализация тревог на встроенном звуковом сигнализаторе. Объединение шлейфов в разделы. Управление взятием/снятием и контроль состояния шлейфов с пульта. Управление взятием/снятием и контроль состояния разделов как с пульта, так и с клавиатур «С 2000 -К» и приборов «С 2000 -4» . Разграничение полномочий пользователей на основе системы паролей. Автоматическое управление релейными выходами блока «С 2000 -СШ» в соответствии с состоянием разделов. Передача происходящих в системе событий клавиатурам «С 2000 -К» и информаторам «С 2000 -ИТ» . Программирование конфигурационных параметров приборов, а также печать конфигурации на принтере.
Технические характеристики: • Количество подключаемых к интерфейсу устройств - до 127 • Количество разделов-до 127 • Количество контролируемых и управляемых шлейфов - до 1600 • Количество шлейфов, которые могут быть объединены в разделы - до 255 • Количество пользовательских паролей - до 255 • Количество управляемых в автоматическом режиме релейных выходов - до 255 • Объем буфера (журнал)событий - 255 событий • Длина линии интерфейса RS-485 - до 4000 м • Длина линии интерфейса RS-232 для связи с принтером - до 20 м • Напряжение питания - от 10, 2 до 28, 4 В • Типовой ток потребления в дежурном режиме составляет: • при напряжении питания 12 В - 50 м. А • при напряжению! 24 В- 25 м. А • Клавиатура - 16 клавиш с подсветкой • Количество символов в ЖКИ–индикаторе - 16 (с подсветкой) • Рабочий диапазон температур - от +1 до +40°С • Габаритные размеры - 146 x 105 x 35 мм
Пульт приёмноконтрольный ППК-2

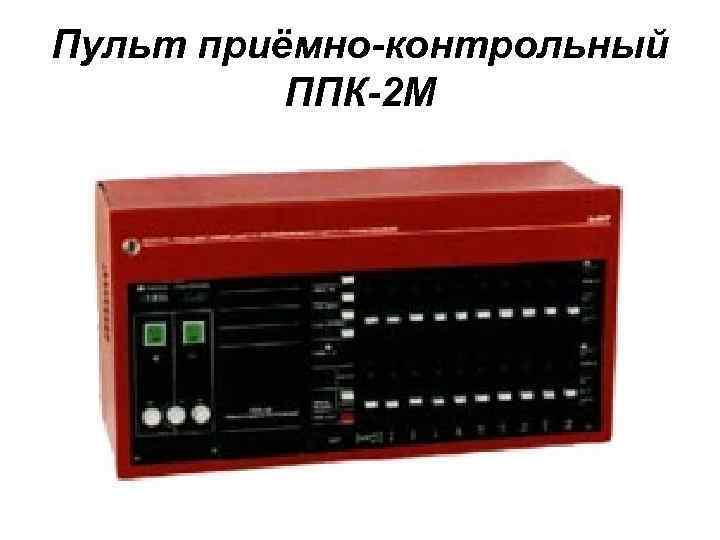

Пульт приёмно-контрольный ППК-2 М

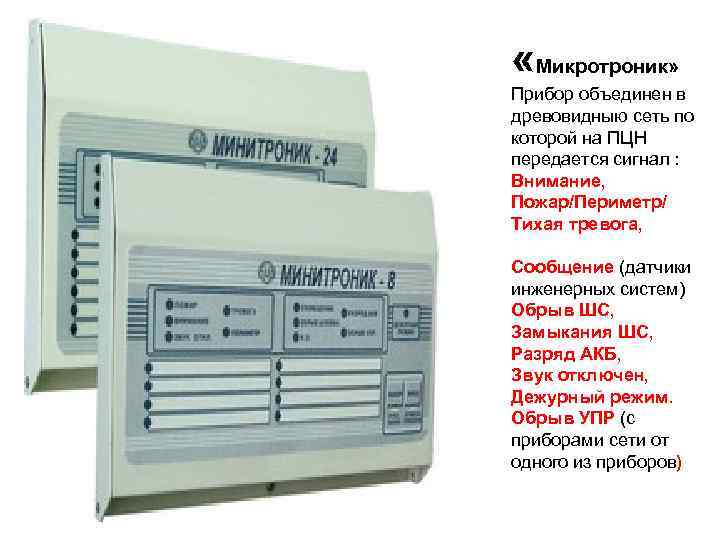

«Микротроник» Прибор объединен в древовидныю сеть по которой на ПЦН передается сигнал : Внимание, Пожар/Периметр/ Тихая тревога, Сообщение (датчики инженерных систем) Обрыв ШС, Замыкания ШС, Разряд АКБ, Звук отключен, Дежурный режим. Обрыв УПР (с приборами сети от одного из приборов)

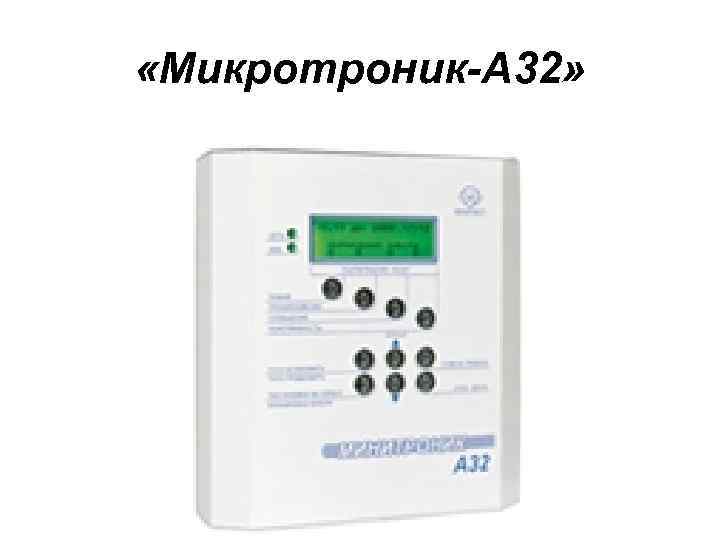

«Микротроник-А 32»

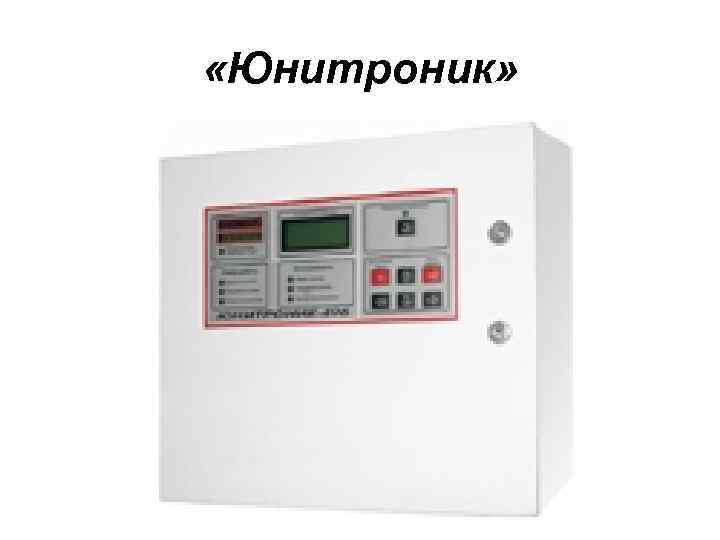

«Юнитроник»

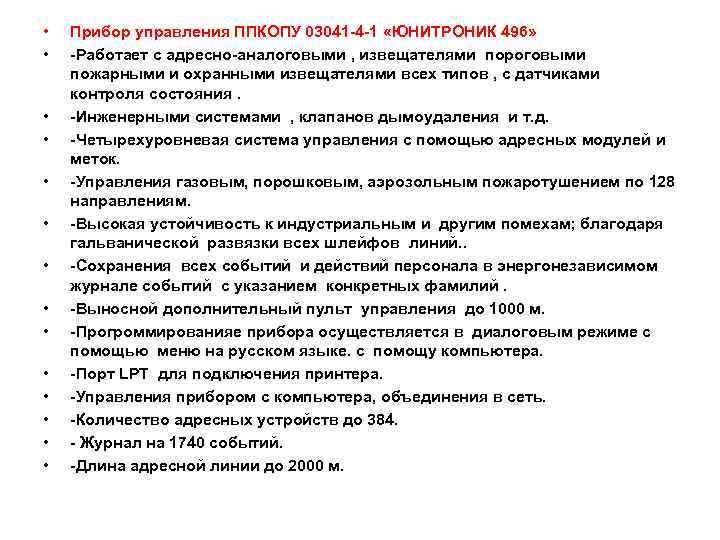

• • • • Прибор управления ППКОПУ 03041 -4 -1 «ЮНИТРОНИК 496» -Работает с адресно-аналоговыми , извещателями пороговыми пожарными и охранными извещателями всех типов , с датчиками контроля состояния. -Инженерными системами , клапанов дымоудаления и т. д. -Четырехуровневая система управления с помощью адресных модулей и меток. -Управления газовым, порошковым, аэрозольным пожаротушением по 128 направлениям. -Высокая устойчивость к индустриальным и другим помехам; благодаря гальванической развязки всех шлейфов линий. . -Сохранения всех событий и действий персонала в энергонезависимом журнале событий с указанием конкретных фамилий. -Выносной дополнительный пульт управления до 1000 м. -Прогроммированияе прибора осуществляется в диалоговым режиме с помощью меню на русском языке. с помощу компьютера. -Порт LPT для подключения принтера. -Управления прибором с компьютера, объединения в сеть. -Количество адресных устройств до 384. - Журнал на 1740 событий. -Длина адресной линии до 2000 м.
Источники резервного питания

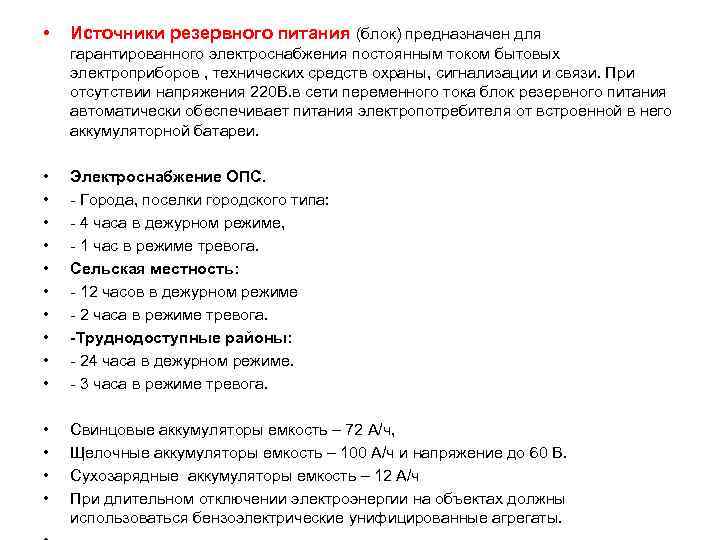

• Источники резервного питания (блок) предназначен для гарантированного электроснабжения постоянным током бытовых электроприборов , технических средств охраны, сигнализации и связи. При отсутствии напряжения 220 В. в сети переменного тока блок резервного питания автоматически обеспечивает питания электропотребителя от встроенной в него аккумуляторной батареи. • • • • Электроснабжение ОПС. - Города, поселки городского типа: - 4 часа в дежурном режиме, - 1 час в режиме тревога. Сельская местность: - 12 часов в дежурном режиме - 2 часа в режиме тревога. -Труднодоступные районы: - 24 часа в дежурном режиме. - 3 часа в режиме тревога. Свинцовые аккумуляторы емкость – 72 А/ч, Щелочные аккумуляторы емкость – 100 А/ч и напряжение до 60 В. Сухозарядные аккумуляторы емкость – 12 А/ч При длительном отключении электроэнергии на объектах должны использоваться бензоэлектрические унифицированные агрегаты.
Электропитание систем пожарной сигнализации и установок пожаротушения • По степени обеспечения надежности электроснабжения электроприемники автоматических установок пожаротушения и систем пожарной сигнализации следует относить к I категории. • При наличии одного источника электропитания (на объектах III категории надежности электроснабжения) допускается использовать в качестве резервного источника питания, аккумуляторные батареи они должен быть обеспечен режим подзарядки. • При отсутствии по местным условиям возможности осуществлять питание электроприемников, от двух независимых источников допускается осуществлять их питание от одного источника — но от разных трансформаторов двух трансформаторной подстанции или от двух близлежащих однот рансформаторных подстанций, подключенных к разным питающим линиям, проложенным по разным трассам.

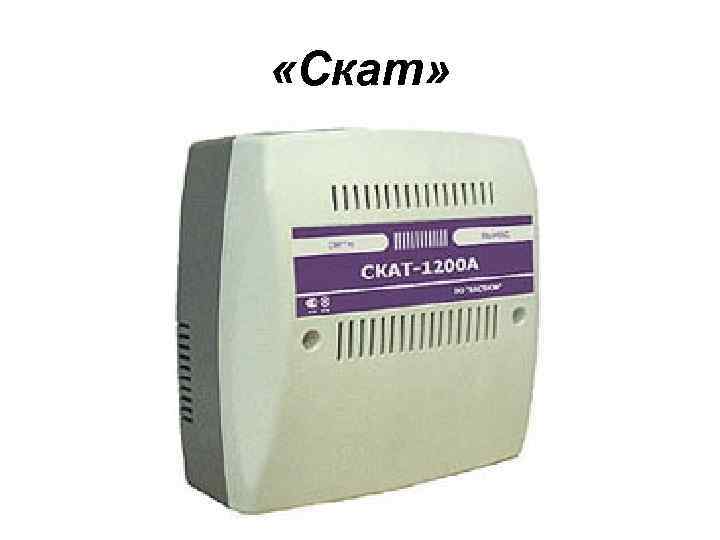

«Скат»
«Бирп» 12/2
«Бирп» 24/4

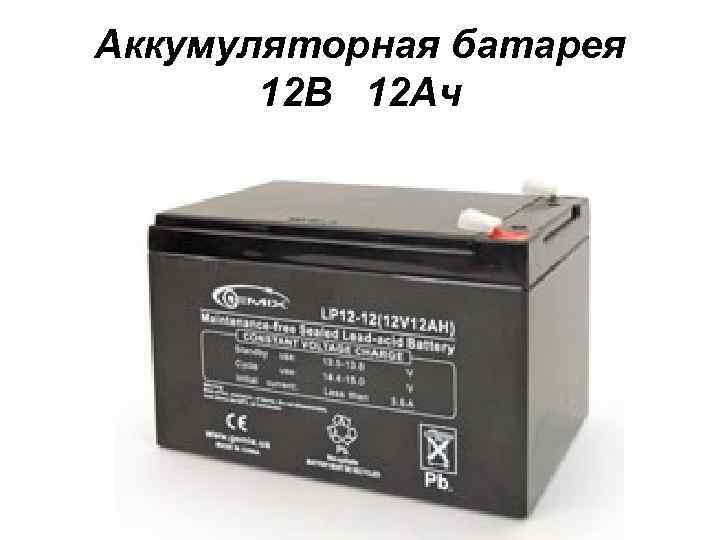

Аккумуляторная батарея 12 В 12 Ач

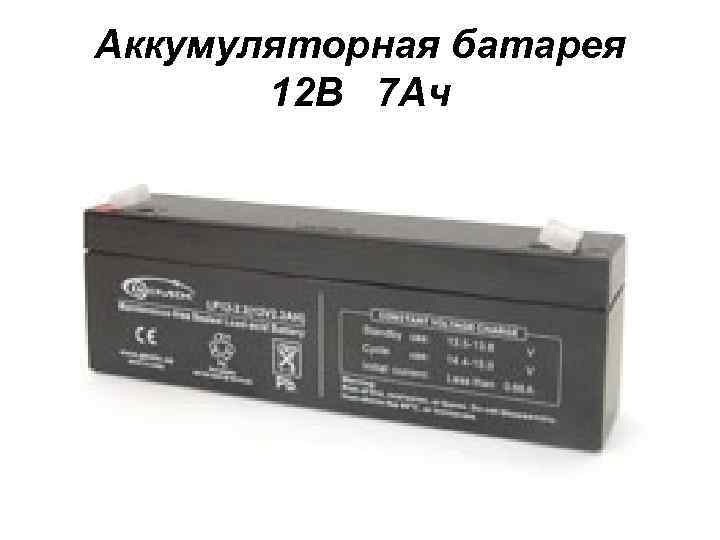

Аккумуляторная батарея 12 В 7 Ач

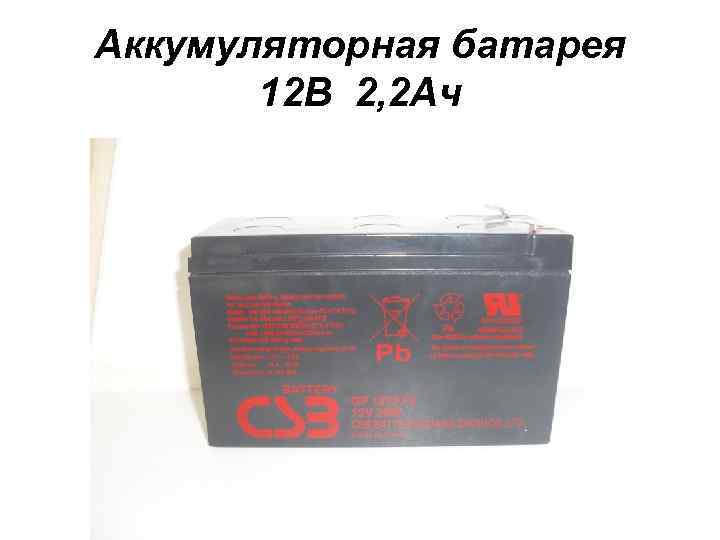

Аккумуляторная батарея 12 В 2, 2 Ач
