Тема 3. Пожарная опасность и противопожарная защита технологических процессов транспортировки, механической обработки горючих веществ и материалов. Процессы машиностроения 3. 1 Пожарная опасность и обеспечение пожарной безопасности технологических процессов транспортировки горючих веществ и материалов

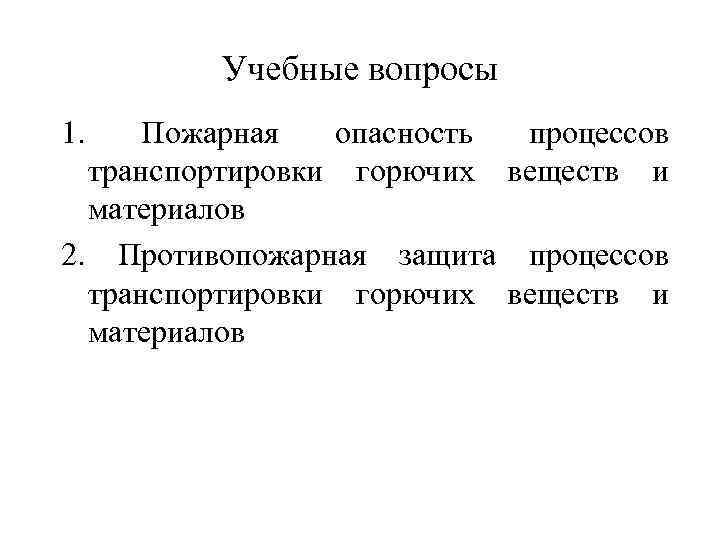

Учебные вопросы 1. Пожарная опасность процессов транспортировки горючих веществ и материалов 2. Противопожарная защита процессов транспортировки горючих веществ и материалов

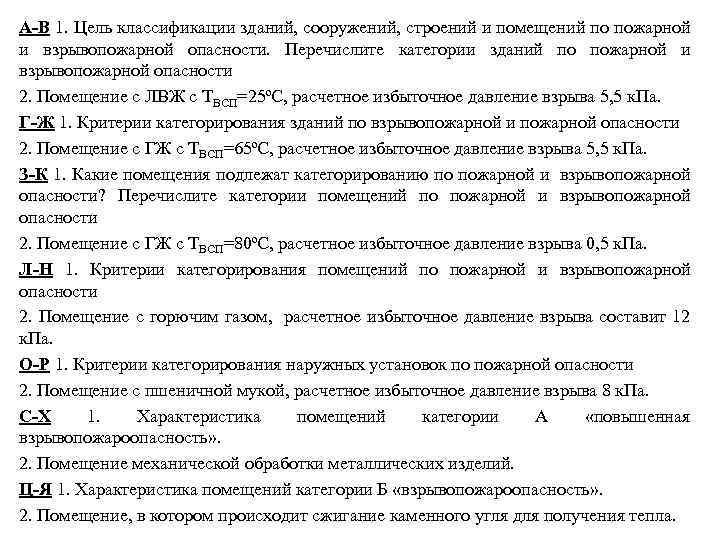

А-В 1. Цель классификации зданий, сооружений, строений и помещений по пожарной и взрывопожарной опасности. Перечислите категории зданий по пожарной и взрывопожарной опасности 2. Помещение с ЛВЖ с ТВСП=25ºС, расчетное избыточное давление взрыва 5, 5 к. Па. Г-Ж 1. Критерии категорирования зданий по взрывопожарной и пожарной опасности 2. Помещение с ГЖ с ТВСП=65ºС, расчетное избыточное давление взрыва 5, 5 к. Па. З-К 1. Какие помещения подлежат категорированию по пожарной и взрывопожарной опасности? Перечислите категории помещений по пожарной и взрывопожарной опасности 2. Помещение с ГЖ с ТВСП=80ºС, расчетное избыточное давление взрыва 0, 5 к. Па. Л-Н 1. Критерии категорирования помещений по пожарной и взрывопожарной опасности 2. Помещение с горючим газом, расчетное избыточное давление взрыва составит 12 к. Па. О-Р 1. Критерии категорирования наружных установок по пожарной опасности 2. Помещение с пшеничной мукой, расчетное избыточное давление взрыва 8 к. Па. С-Х 1. Характеристика помещений категории А «повышенная взрывопожароопасность» . 2. Помещение механической обработки металлических изделий. Ц-Я 1. Характеристика помещений категории Б «взрывопожароопасность» . 2. Помещение, в котором происходит сжигание каменного угля для получения тепла.

1. Пожарная опасность процессов транспортировки горючих газов, легковоспламеняющихся, горючих жидкостей, горючих пылей

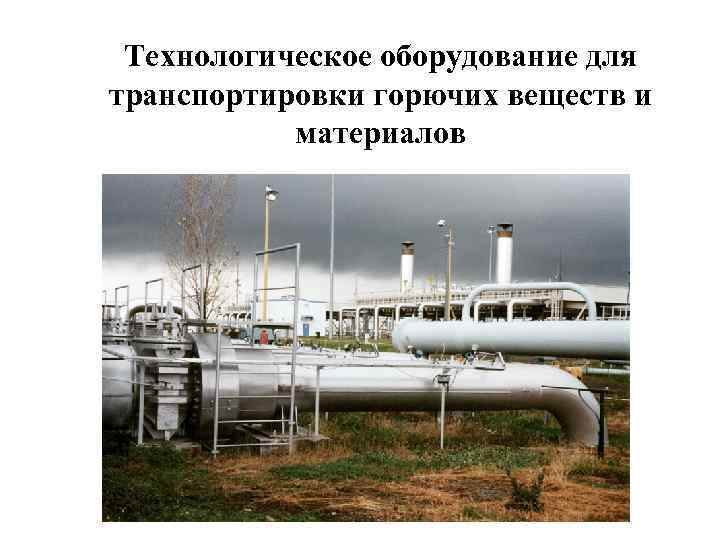

Технологическое оборудование для транспортировки горючих веществ и материалов

Трубопровод — сооружение, состоящее из плотно соединенных между собой труб, деталей трубопроводов, запорно регулирующей аппаратуры, контрольно измерительных приборов, средств автоматики, опор и подвесок, крепежных деталей, прокладок, материалов и деталей тепловой и противокоррозионной изоляции и предназначенное для транспортирования газообразных, жидких и твердых веществ.

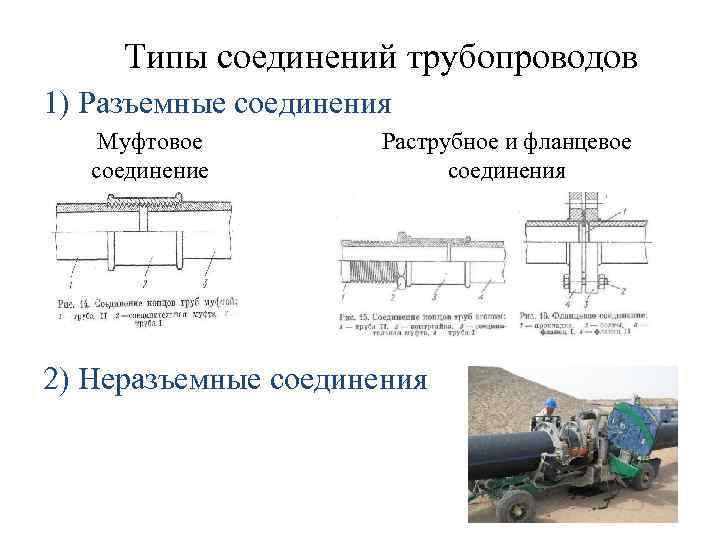

Типы соединений трубопроводов 1) Разъемные соединения Муфтовое соединение Раструбное и фланцевое соединения 2) Неразъемные соединения

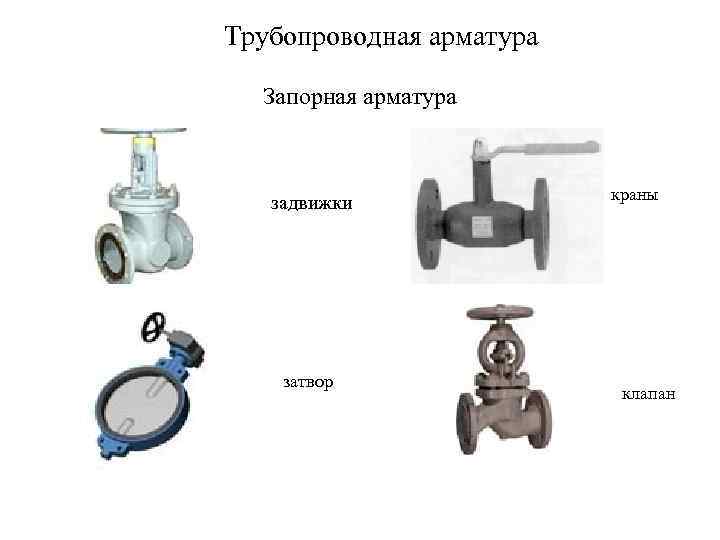

Трубопроводная арматура Запорная арматура задвижки затвор краны клапан

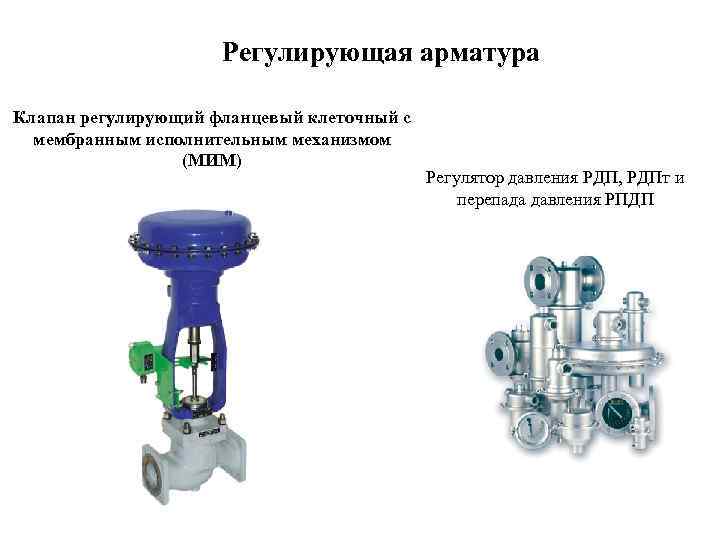

Регулирующая арматура Клапан регулирующий фланцевый клеточный с мембранным исполнительным механизмом (МИМ) Регулятор давления РДП, РДПт и перепада давления РПДП

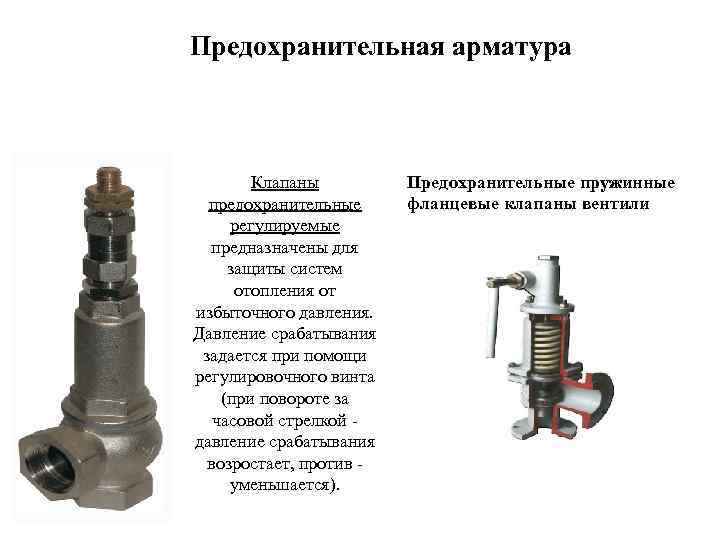

Предохранительная арматура Клапаны предохранительные регулируемые предназначены для защиты систем отопления от избыточного давления. Давление срабатывания задается при помощи регулировочного винта (при повороте за часовой стрелкой давление срабатывания возростает, против уменьшается). Предохранительные пружинные фланцевые клапаны вентили

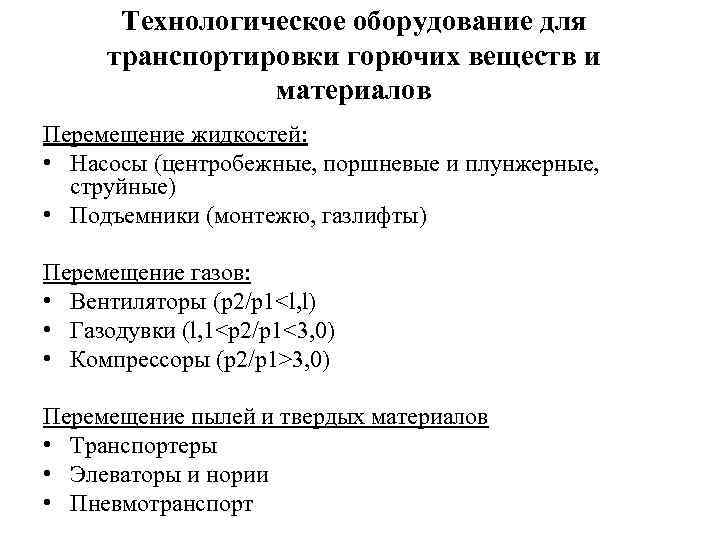

Технологическое оборудование для транспортировки горючих веществ и материалов Перемещение жидкостей: • Насосы (центробежные, поршневые и плунжерные, струйные) • Подъемники (монтежю, газлифты) Перемещение газов: • Вентиляторы (p 2/p 13, 0) Перемещение пылей и твердых материалов • Транспортеры • Элеваторы и нории • Пневмотранспорт

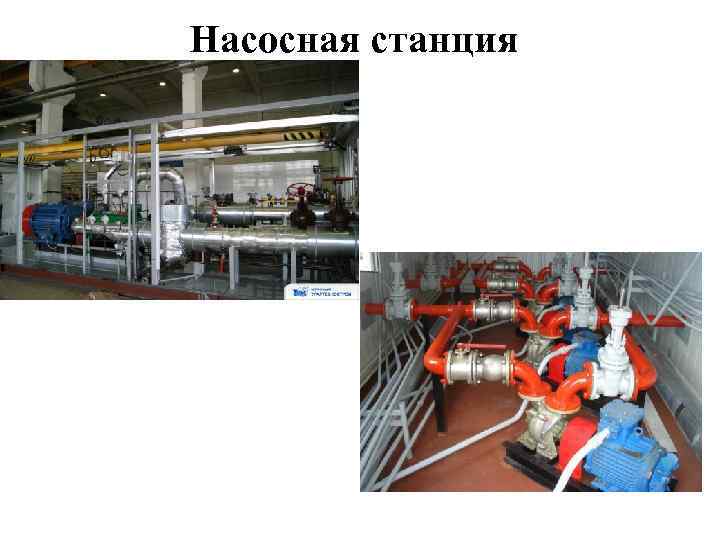

Насосная станция

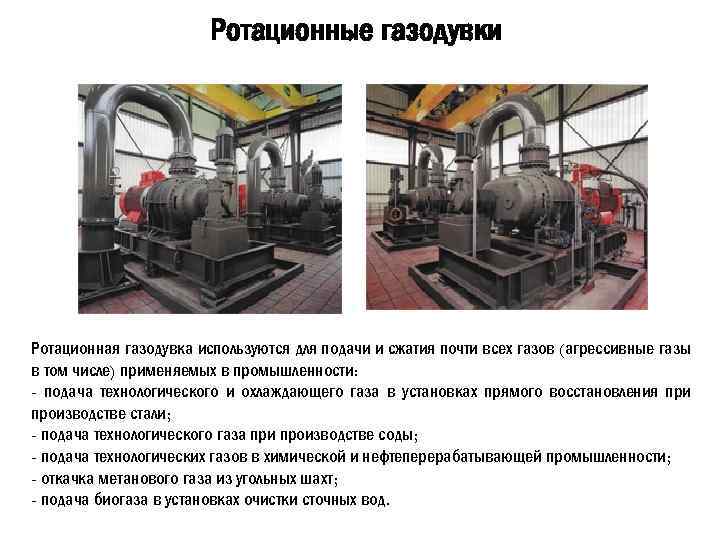

Ротационные газодувки Ротационная газодувка используются для подачи и сжатия почти всех газов (агрессивные газы в том числе) применяемых в промышленности: - подача технологического и охлаждающего газа в установках прямого восстановления при производстве стали; - подача технологического газа при производстве соды; - подача технологических газов в химической и нефтеперерабатывающей промышленности; - откачка метанового газа из угольных шахт; - подача биогаза в установках очистки сточных вод.

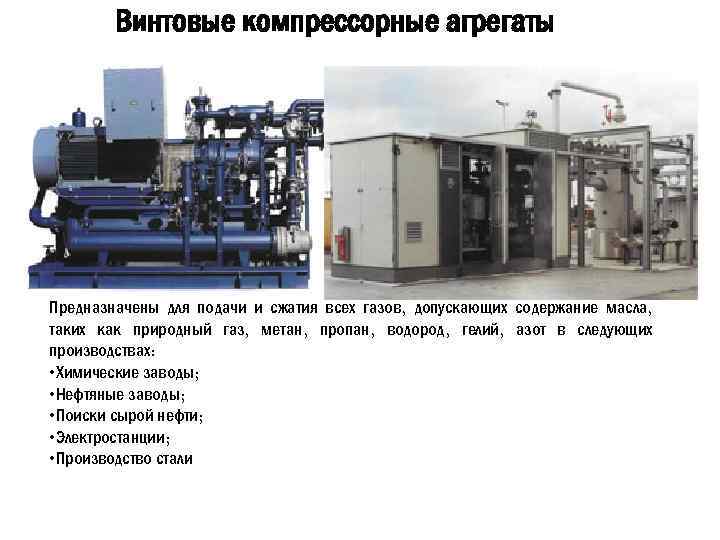

Винтовые компрессорные агрегаты Предназначены для подачи и сжатия всех газов, допускающих содержание масла, таких как природный газ, метан, пропан, водород, гелий, азот в следующих производствах: • Химические заводы; • Нефтяные заводы; • Поиски сырой нефти; • Электростанции; • Производство стали

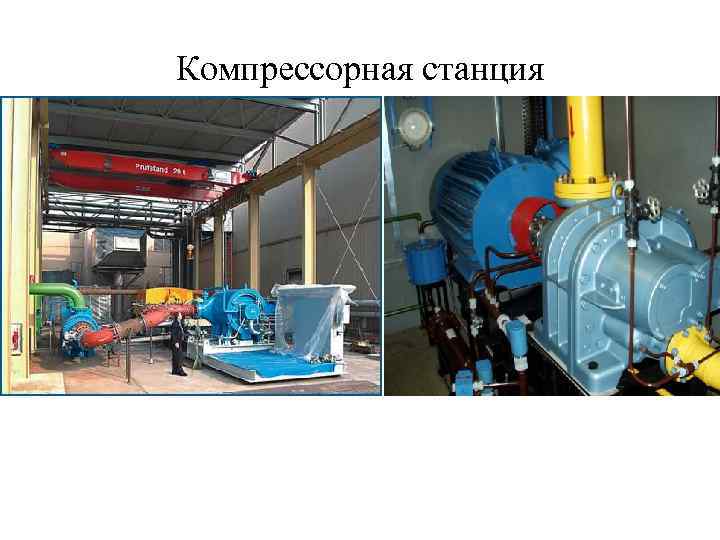

Компрессорная станция

Транспортировка сыпучих материалов

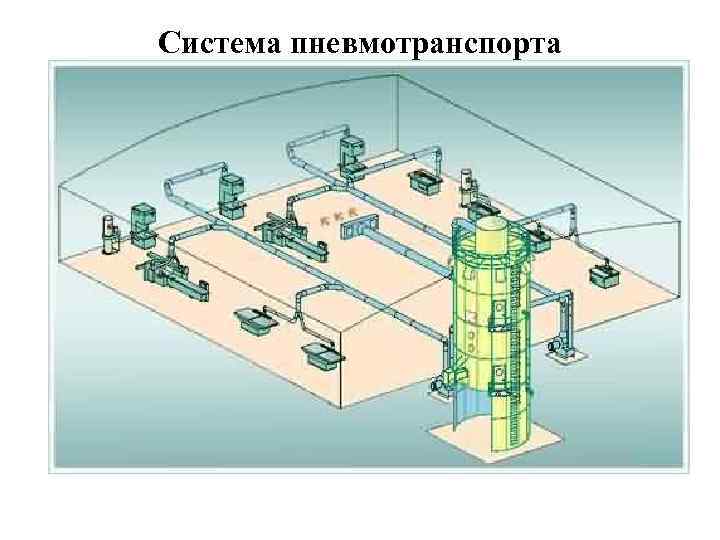

Система пневмотранспорта

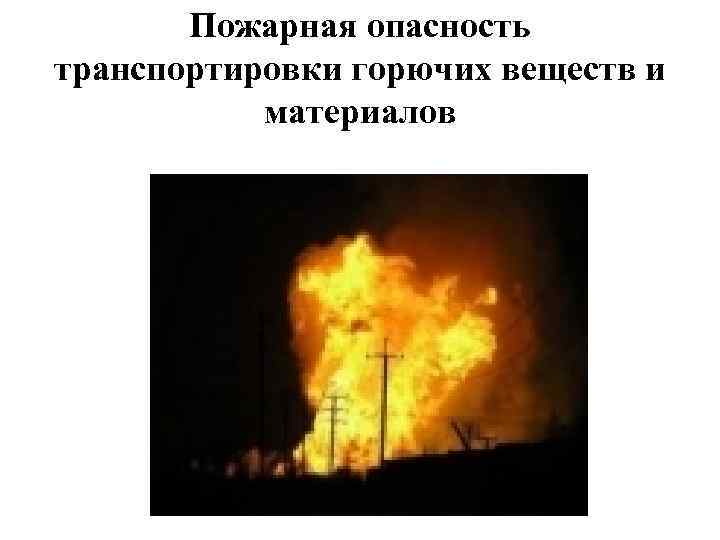

Пожарная опасность транспортировки горючих веществ и материалов

14. 10. 2004 в Ивановской области на участке нефтепровода Нижний Новгород Ярославль в 30 км северо западнее Иваново возник сильный пожар. По данным МЧС, площадь возгорания около тысячи квадратных метров. На магистральном газопроводе Москва Санкт Петербург в районе поселка Зимогорье Валдайского района Новгородской области произошел выброс пламени из газопровода диаметром 1 метр, что привело к возгоранию трех жилых построек, расположенных в ста метрах от случившегося выброса.

Пожар на магистральном трубопроводе диаметром 530 мм и давлением 7, 8 атм в поселке Песчаные Ковали Лаишевского района Татарстана, разлито дизтопливо на площади 100 кв метров. По данным спасателей, предварительная причина пожара разгерметизация задвижки 25 января 2006 года из магистрального нефтепровода "Дружба" в Пензенской области утекло 20 т нефти. Причина разрыв фланца задвижки трубопровода. 7 февраля 2006 года во время ремонтных работ на магистральном нефтепроводе "Нижневартовск Курган Куйбышев" под городом Миасс Челябинской области произошел разлив 10 т нефти. Начался пожар, который уничтожил передвижную насосную установку.

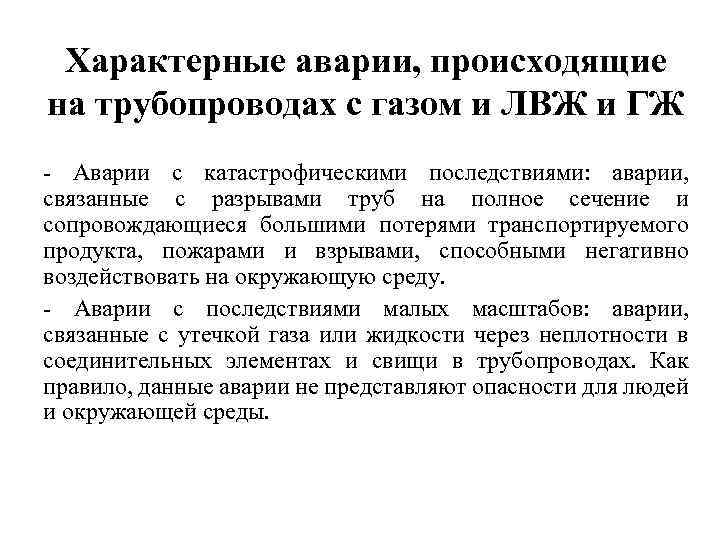

Характерные аварии, происходящие на трубопроводах с газом и ЛВЖ и ГЖ Аварии с катастрофическими последствиями: аварии, связанные с разрывами труб на полное сечение и сопровождающиеся большими потерями транспортируемого продукта, пожарами и взрывами, способными негативно воздействовать на окружающую среду. Аварии с последствиями малых масштабов: аварии, связанные с утечкой газа или жидкости через неплотности в соединительных элементах и свищи в трубопроводах. Как правило, данные аварии не представляют опасности для людей и окружающей среды.

Пожары вне зданий Российской Федерации за 2011 2014 г. г.

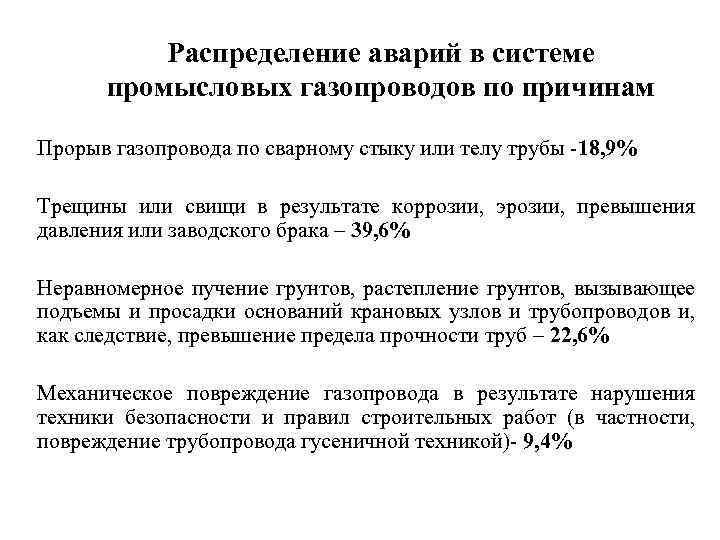

Распределение аварий в системе промысловых газопроводов по причинам Прорыв газопровода по сварному стыку или телу трубы 18, 9% Трещины или свищи в результате коррозии, эрозии, превышения давления или заводского брака – 39, 6% Неравномерное пучение грунтов, растепление грунтов, вызывающее подъемы и просадки оснований крановых узлов и трубопроводов и, как следствие, превышение предела прочности труб – 22, 6% Механическое повреждение газопровода в результате нарушения техники безопасности и правил строительных работ (в частности, повреждение трубопровода гусеничной техникой) 9, 4%

Основными поражающими факторами аварий на трубопроводах являются: • избыточное давление во фронте воздушной ударной волны, образующейся при расширении газа и при сгорании ГВС; • загазованность атмосферы (образование взрывоопасной зоны) при выбросах газа и ЛВЖ без возгорания; • прямое огневое воздействие и тепловой поток с поверхности пламени при пожарах струи истекающего газа или жидкости.

Пожарная опасность перемещения ЛВЖ и ГЖ При нормальной работе внутренний объем насоса полностью заполнен жидкостью и поэтому горючие смеси внутри насоса образоваться не могут. Пожарная опасность здесь может возникнуть в двух случаях: в случае появления неисправностей и повреждений в насосе; в периоды остановки насоса на ремонт. Неисправности и повреждения насоса в виде нарушения герметичности уплотнений или разрушения деталей могут быть вследствие вибрации, трения, износа, коррозии, ослабления соединений, перекоса валов, перегрева подшипников и т. д. Следствием неис правностейи повреждений может быть выход горючих веществ в помещение насосной.

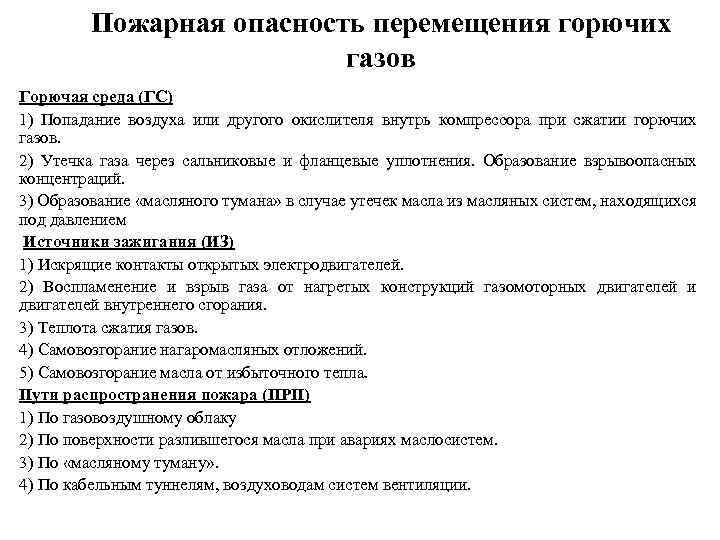

Пожарная опасность перемещения горючих газов Горючая среда (ГС) 1) Попадание воздуха или другого окислителя внутрь компрессора при сжатии горючих газов. 2) Утечка газа через сальниковые и фланцевые уплотнения. Образование взрывоопасных концентраций. 3) Образование «масляного тумана» в случае утечек масла из масляных систем, находящихся под давлением Источники зажигания (ИЗ) 1) Искрящие контакты открытых электродвигателей. 2) Воспламенение и взрыв газа от нагретых конструкций газомоторных двигателей и двигателей внутреннего сгорания. 3) Теплота сжатия газов. 4) Самовозгорание нагаромасляных отложений. 5) Самовозгорание масла от избыточного тепла. Пути распространения пожара (ПРП) 1) По газовоздушному облаку 2) По поверхности разлившегося масла при авариях маслосистем. 3) По «масляному туману» . 4) По кабельным туннелям, воздуховодам систем вентиляции.

Пожарная опасность перемещения твердых и сыпучих материалов ГС Перемещаемый материал, транспортные ленты, отложения пыли на конструкциях помещений и пылевоздушные горючие концентрации. При нарушениях работы загрузочных и разгрузочных устройств может образоваться завал. Возможность образования ГК в самой системе и в помещениях. ГС в трубопроводах пневмотранспорта образуется при условии, что рабочая концентрация пыли находится в области воспламенения. При работе под избыточным давлением и наличии неплотностей в системах пневмотранспорта горючие пыли могут выходить в помещение и образовывать ГК. ИЗ 1) Теплота трения ленты о ведущий барабан при ее заклинивании. 2) Механические искры от ударов металлических ковшей о конструкции кожуха нории. 3) Теплота трения между лентой и каркасом транспортера, в роликах и подшипниках. 4) Самовозгорание отложений пыли и транспортируемых материалов. 5) Искровые разряды статического электричества. 6) Раскаленные частицы транспортируемого материала (при транспортировке кокса на коксохимических предприятиях, выгрузке золы из топок котлов на электростанциях). 7) Механические искры при ударах лопастей вентилятора о корпус. ПРП 1) Поверхности транспортеров. Большая протяженность транспортерных коммуникаций. 2) Наличие сильной тяги в транспортерных галереях и шахтах элеваторов. 3) Наличие твердых отложений горючих материалов на стенках, взрывы пылей.

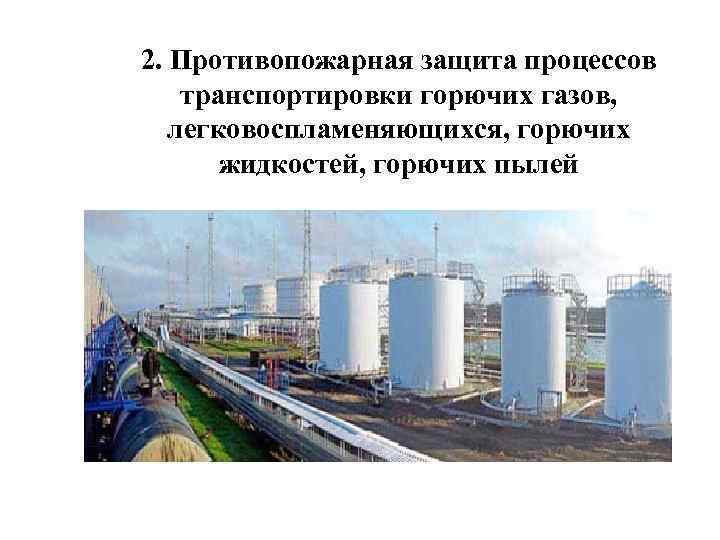

2. Противопожарная защита процессов транспортировки горючих газов, легковоспламеняющихся, горючих жидкостей, горючих пылей

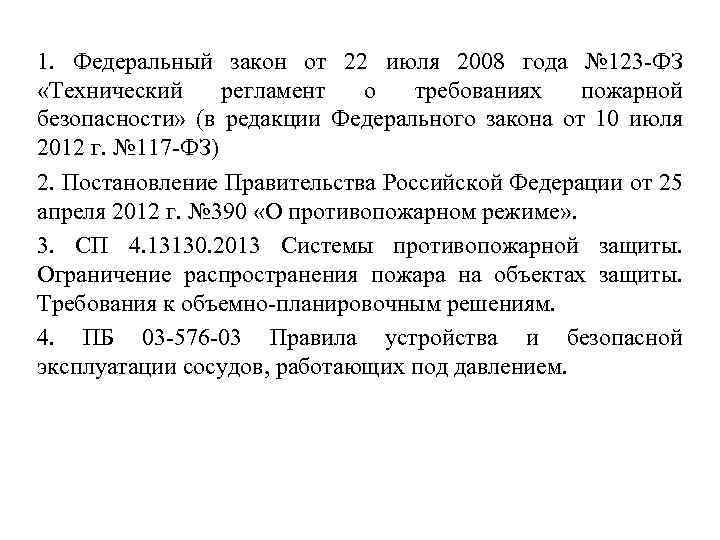

1. Федеральный закон от 22 июля 2008 года № 123 ФЗ «Технический регламент о требованиях пожарной безопасности» (в редакции Федерального закона от 10 июля 2012 г. № 117 ФЗ) 2. Постановление Правительства Российской Федерации от 25 апреля 2012 г. № 390 «О противопожарном режиме» . 3. СП 4. 13130. 2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно планировочным решениям. 4. ПБ 03 576 03 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.

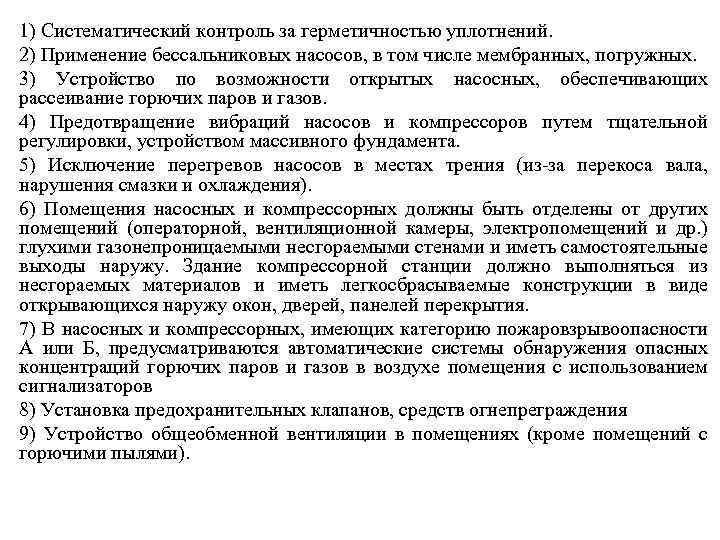

1) Систематический контроль за герметичностью уплотнений. 2) Применение бессальниковых насосов, в том числе мембранных, погружных. 3) Устройство по возможности открытых насосных, обеспечивающих рассеивание горючих паров и газов. 4) Предотвращение вибраций насосов и компрессоров путем тщательной регулировки, устройством массивного фундамента. 5) Исключение перегревов насосов в местах трения (из за перекоса вала, нарушения смазки и охлаждения). 6) Помещения насосных и компрессорных должны быть отделены от других помещений (операторной, вентиляционной камеры, электропомещений и др. ) глухими газонепроницаемыми несгораемыми стенами и иметь самостоятельные выходы наружу. Здание компрессорной станции должно выполняться из несгораемых материалов и иметь легкосбрасываемые конструкции в виде открывающихся наружу окон, дверей, панелей перекрытия. 7) В насосных и компрессорных, имеющих категорию пожаровзрывоопасности А или Б, предусматриваются автоматические системы обнаружения опасных концентраций горючих паров и газов в воздухе помещения с использованием сигнализаторов 8) Установка предохранительных клапанов, средств огнепреграждения 9) Устройство общеобменной вентиляции в помещениях (кроме помещений с горючими пылями).

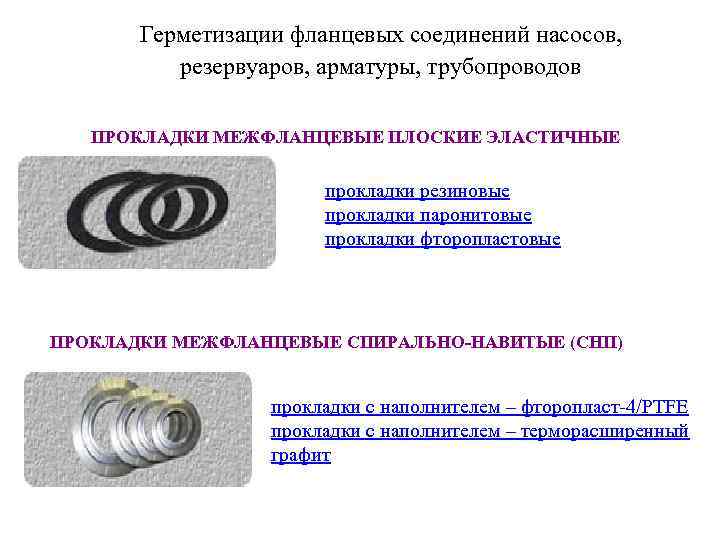

Герметизации фланцевых соединений насосов, резервуаров, арматуры, трубопроводов ПРОКЛАДКИ МЕЖФЛАНЦЕВЫЕ ПЛОСКИЕ ЭЛАСТИЧНЫЕ прокладки резиновые прокладки паронитовые прокладки фторопластовые ПРОКЛАДКИ МЕЖФЛАНЦЕВЫЕ СПИРАЛЬНО-НАВИТЫЕ (СНП) прокладки с наполнителем – фторопласт 4/PTFE прокладки с наполнителем – терморасширенный графит

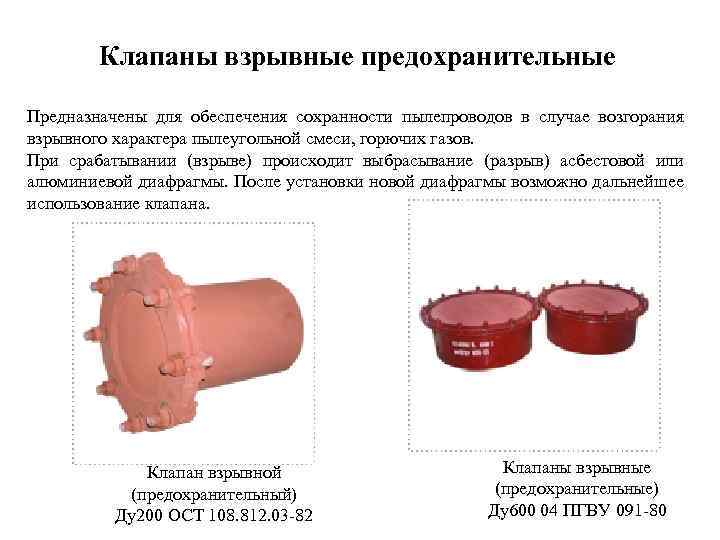

Клапаны взрывные предохранительные Предназначены для обеспечения сохранности пылепроводов в случае возгорания взрывного характера пылеугольной смеси, горючих газов. При срабатывании (взрыве) происходит выбрасывание (разрыв) асбестовой или алюминиевой диафрагмы. После установки новой диафрагмы возможно дальнейшее использование клапана. Клапан взрывной (предохранительный) Ду200 ОСТ 108. 812. 03 82 Клапаны взрывные (предохранительные) Ду600 04 ПГВУ 091 80

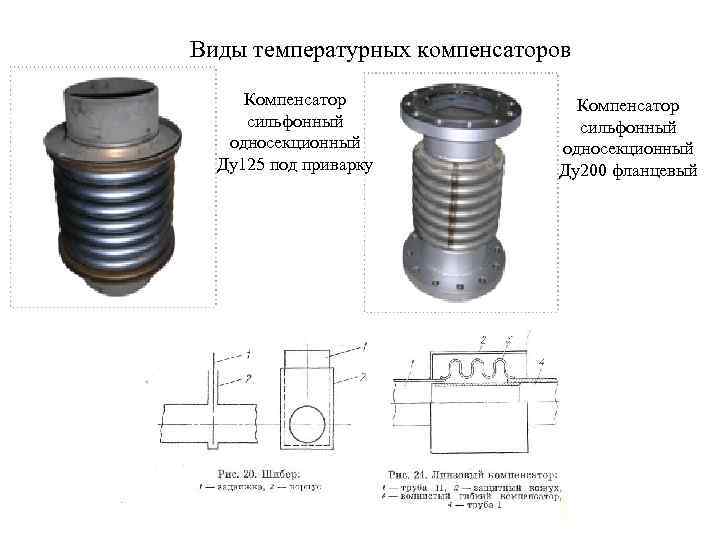

Виды температурных компенсаторов Компенсатор сильфонный односекционный Ду125 под приварку Компенсатор сильфонный односекционный Ду200 фланцевый

Огнезадерживающие устройства на трубопроводах с пожаровзрывоопасными технологическими средами Виды сухих огнепреградителей а — горизонтальные сетки; б — вертикальные сетки; в — гравий, шарики, кольца; г — пластины с прямыми каналами, д — спиральные свернутые ленты с наклонными гофрами, е — металлокерамические насадки; 1 — корпус, 2 — пламегасящее тело; 3 — решетка; 4 — прокладки и крепежные устройства.

Жидкостные огнепреградители (гидрозатворы) Гидравлический предохранительный затвор на газовой линии низкого давления 1 — корпус; 2 — вода; 3 — подводящая труба; 4 — отводящая труба; 5 — линия подачи воды; 6 — линия для удаления избытка воды; 7 — диск; 8 — прорезы Гидравлический затвор в виде U образного колена на линии 1 — аппарат; 2— гидравлический затвор; 3 — пробка

Принципиальные схемы автоматически действующих заслонок и задвижек а — с грузом на поворачивающейся заслонке; б — с противовесом на поворачи вающейся заслонке; в — с падающим шибером; 1 — трубопровод; 2 — заслонка (шибер); 3 — ось заслонки; 4 — грузики; 5 — противо вес; 6 — привод заслонки с легкоплавким замком

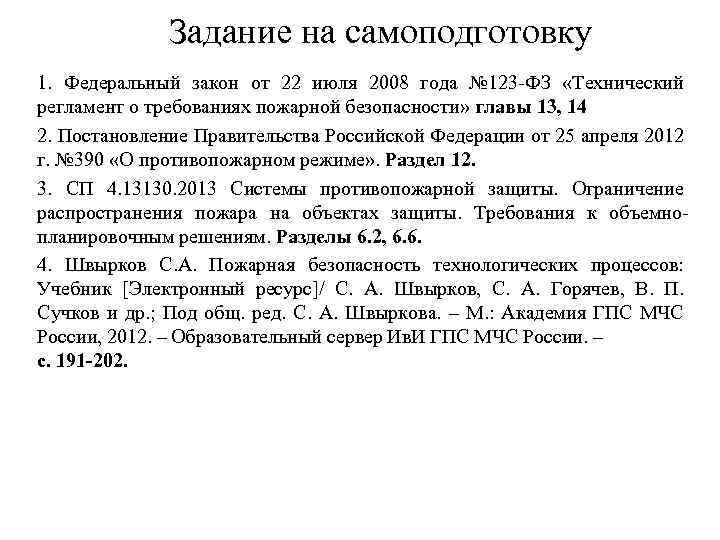

Задание на самоподготовку 1. Федеральный закон от 22 июля 2008 года № 123 ФЗ «Технический регламент о требованиях пожарной безопасности» главы 13, 14 2. Постановление Правительства Российской Федерации от 25 апреля 2012 г. № 390 «О противопожарном режиме» . Раздел 12. 3. СП 4. 13130. 2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно планировочным решениям. Разделы 6. 2, 6. 6. 4. Швырков С. А. Пожарная безопасность технологических процессов: Учебник [Электронный ресурс]/ С. А. Швырков, С. А. Горячев, В. П. Сучков и др. ; Под общ. ред. С. А. Швыркова. – М. : Академия ГПС МЧС России, 2012. – Образовательный сервер Ив. И ГПС МЧС России. – с. 191 -202.
