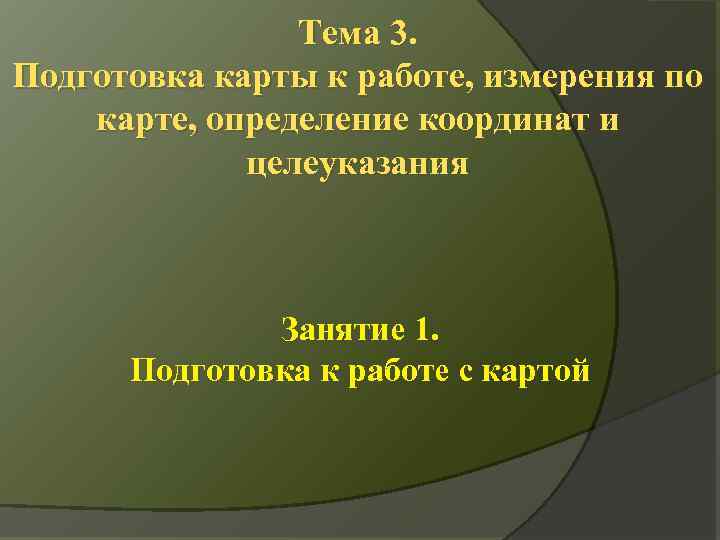

Тема 3. Подготовка карты к работе, измерения по карте, определение координат и целеуказания Занятие 1. Подготовка к работе с картой

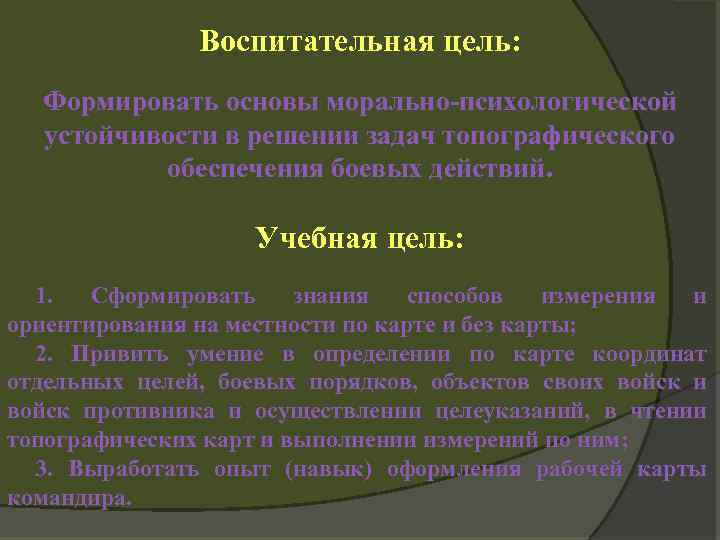

Воспитательная цель: Формировать основы морально-психологической устойчивости в решении задач топографического обеспечения боевых действий. Учебная цель: 1. Сформировать знания способов измерения и ориентирования на местности по карте и без карты; 2. Привить умение в определении по карте координат отдельных целей, боевых порядков, объектов своих войск и войск противника и осуществлении целеуказаний, в чтении топографических карт и выполнении измерений по ним; 3. Выработать опыт (навык) оформления рабочей карты командира.

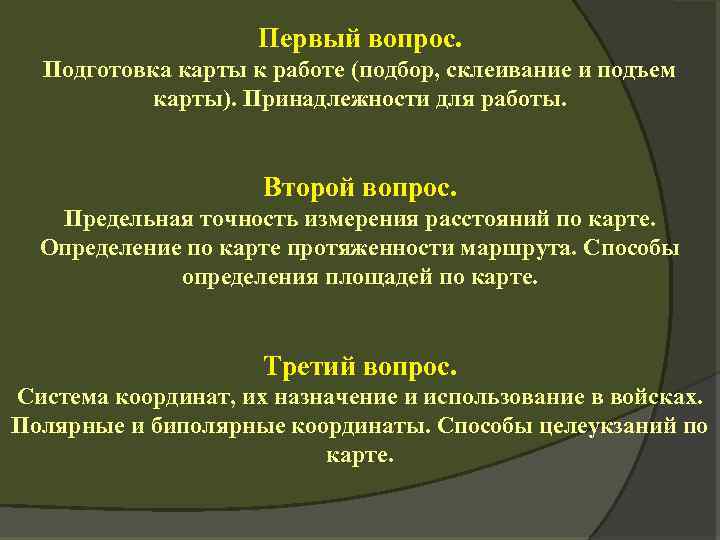

Первый вопрос. Подготовка карты к работе (подбор, склеивание и подъем карты). Принадлежности для работы. Второй вопрос. Предельная точность измерения расстояний по карте. Определение по карте протяженности маршрута. Способы определения площадей по карте. Третий вопрос. Система координат, их назначение и использование в войсках. Полярные и биполярные координаты. Способы целеукзаний по карте.

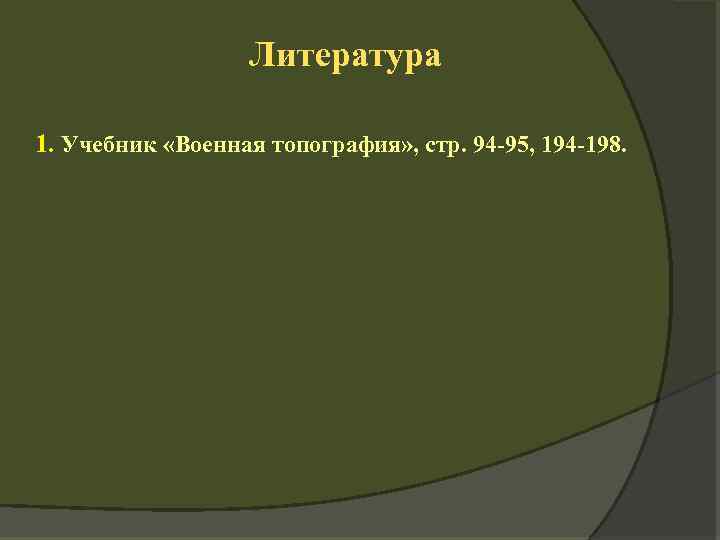

Литература 1. Учебник «Военная топография» , стр. 94 -95, 194 -198.

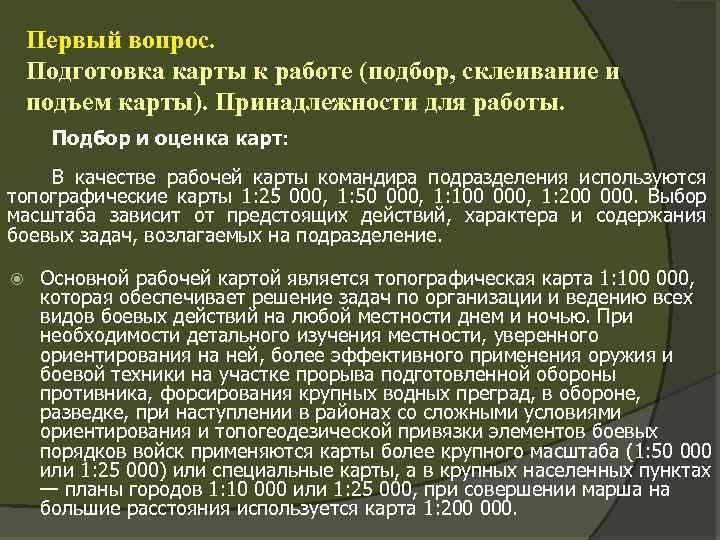

Первый вопрос. Подготовка карты к работе (подбор, склеивание и подъем карты). Принадлежности для работы. Подбор и оценка карт: В качестве рабочей карты командира подразделения используются топографические карты 1: 25 000, 1: 50 000, 1: 100 000, 1: 200 000. Выбор масштаба зависит от предстоящих действий, характера и содержания боевых задач, возлагаемых на подразделение. Основной рабочей картой является топографическая карта 1: 100 000, которая обеспечивает решение задач по организации и ведению всех видов боевых действий на любой местности днем и ночью. При необходимости детального изучения местности, уверенного ориентирования на ней, более эффективного применения оружия и боевой техники на участке прорыва подготовленной обороны противника, форсирования крупных водных преград, в обороне, разведке, при наступлении в районах со сложными условиями ориентирования и топогеодезической привязки элементов боевых порядков войск применяются карты более крупного масштаба (1: 50 000 или 1: 25 000) или специальные карты, а в крупных населенных пунктах — планы городов 1: 10 000 или 1: 25 000, при совершении марша на большие расстояния используется карта 1: 200 000.

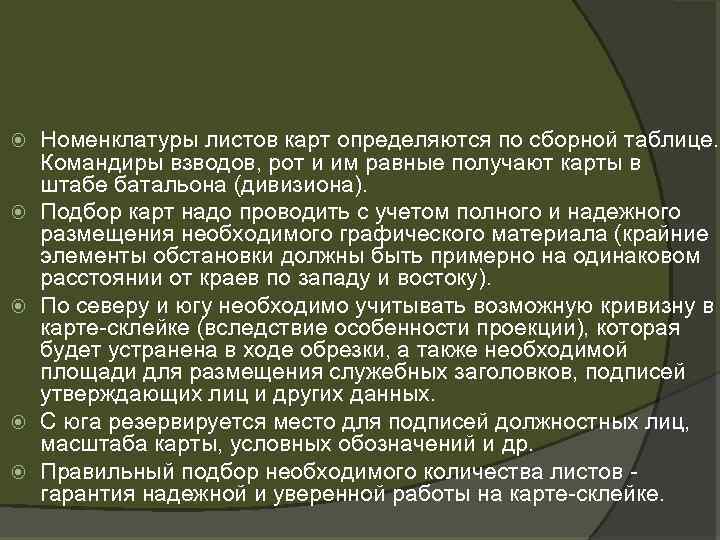

Номенклатуры листов карт определяются по сборной таблице. Командиры взводов, рот и им равные получают карты в штабе батальона (дивизиона). Подбор карт надо проводить с учетом полного и надежного размещения необходимого графического материала (крайние элементы обстановки должны быть примерно на одинаковом расстоянии от краев по западу и востоку). По северу и югу необходимо учитывать возможную кривизну в карте-склейке (вследствие особенности проекции), которая будет устранена в ходе обрезки, а также необходимой площади для размещения служебных заголовков, подписей утверждающих лиц и других данных. С юга резервируется место для подписей должностных лиц, масштаба карты, условных обозначений и др. Правильный подбор необходимого количества листов гарантия надежной и уверенной работы на карте-склейке.

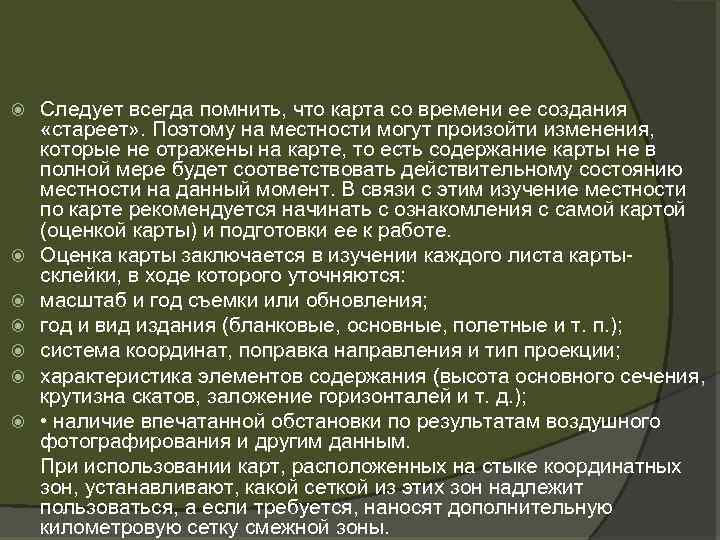

Следует всегда помнить, что карта со времени ее создания «стареет» . Поэтому на местности могут произойти изменения, которые не отражены на карте, то есть содержание карты не в полной мере будет соответствовать действительному состоянию местности на данный момент. В связи с этим изучение местности по карте рекомендуется начинать с ознакомления с самой картой (оценкой карты) и подготовки ее к работе. Оценка карты заключается в изучении каждого листа картысклейки, в ходе которого уточняются: масштаб и год съемки или обновления; год и вид издания (бланковые, основные, полетные и т. п. ); система координат, поправка направления и тип проекции; характеристика элементов содержания (высота основного сечения, крутизна скатов, заложение горизонталей и т. д. ); • наличие впечатанной обстановки по результатам воздушного фотографирования и другим данным. При использовании карт, расположенных на стыке координатных зон, устанавливают, какой сеткой из этих зон надлежит пользоваться, а если требуется, наносят дополнительную километровую сетку смежной зоны.

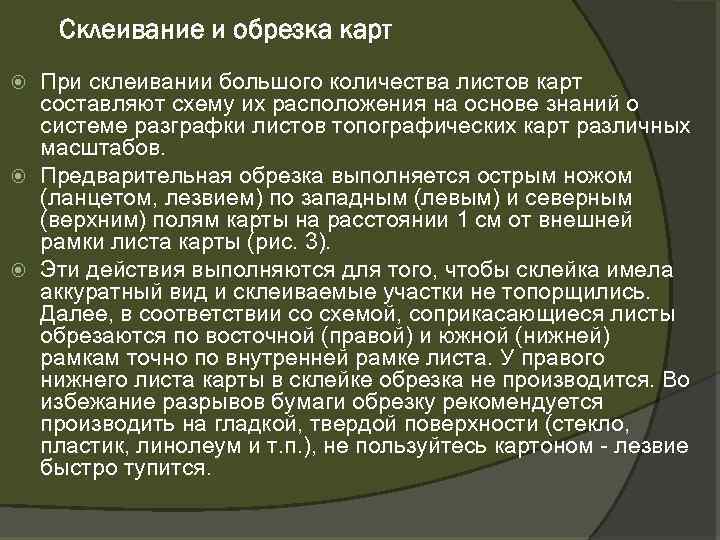

Склеивание и обрезка карт При склеивании большого количества листов карт составляют схему их расположения на основе знаний о системе разграфки листов топографических карт различных масштабов. Предварительная обрезка выполняется острым ножом (ланцетом, лезвием) по западным (левым) и северным (верхним) полям карты на расстоянии 1 см от внешней рамки листа карты (рис. 3). Эти действия выполняются для того, чтобы склейка имела аккуратный вид и склеиваемые участки не топорщились. Далее, в соответствии со схемой, соприкасающиеся листы обрезаются по восточной (правой) и южной (нижней) рамкам точно по внутренней рамке листа. У правого нижнего листа карты в склейке обрезка не производится. Во избежание разрывов бумаги обрезку рекомендуется производить на гладкой, твердой поверхности (стекло, пластик, линолеум и т. п. ), не пользуйтесь картоном - лезвие быстро тупится.

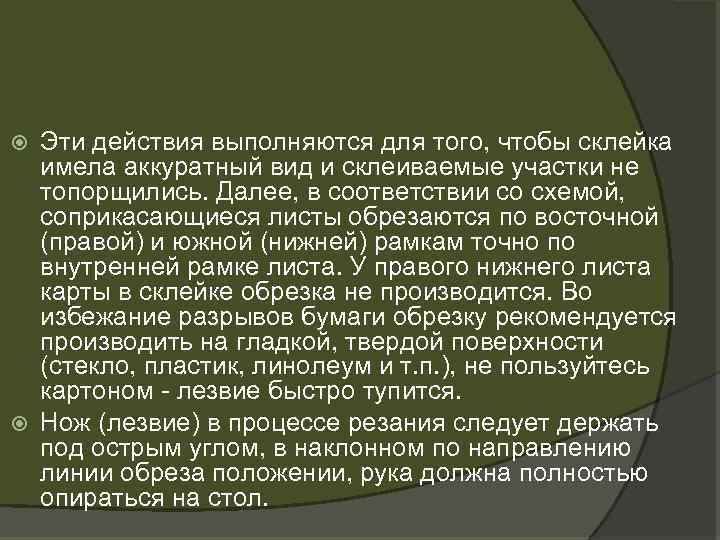

Эти действия выполняются для того, чтобы склейка имела аккуратный вид и склеиваемые участки не топорщились. Далее, в соответствии со схемой, соприкасающиеся листы обрезаются по восточной (правой) и южной (нижней) рамкам точно по внутренней рамке листа. У правого нижнего листа карты в склейке обрезка не производится. Во избежание разрывов бумаги обрезку рекомендуется производить на гладкой, твердой поверхности (стекло, пластик, линолеум и т. п. ), не пользуйтесь картоном - лезвие быстро тупится. Нож (лезвие) в процессе резания следует держать под острым углом, в наклонном по направлению линии обреза положении, рука должна полностью опираться на стол.
Склеивание листов по рядам или колоннам делается сначала в том направлении, где склейка получится короче. Для быстроты и надежности работы пользуются прижимной планкой. Каждый верхний лист колонны накладывают на нижний и смазывают склеиваемые края обоих листов тонким ровным слоем клея. Затем, перевернув верхний лист, аккуратно накладывают его на северное поле нижнего листа, точно совмещая при этом их рамки, а также выходы линий координатной сетки и контуров (рис. 4). Полосу склейки осторожно разглаживают чистой тряпкой, удаляя пузырьки воздуха.
Готовую склейку необходимо обрезать до нужного размера. Большинство исполнителей делают эту работу в коридорах, залах и тому подобное, ползая на коленках по полу соединяют линиями крайние точки склейки карт с помощью длинной рейки. Это не лучшая и не совсем чистая работа. Для быстрой и качественной подготовки карты-склейки к работе необходимо иметь большой, широкий стол, с ровной и гладкой поверхностью, высотой 100 - 110 см, имеющий определенные удобства при длительной работе исполнителя в наклонном положении. И вот карта-склейка на столе. Работу начнем с определения середины, если склейка из четного количества колонн, середина проходит по склейке; если нечетное количество - середина проходит по центральной части и по центральному меридиану.

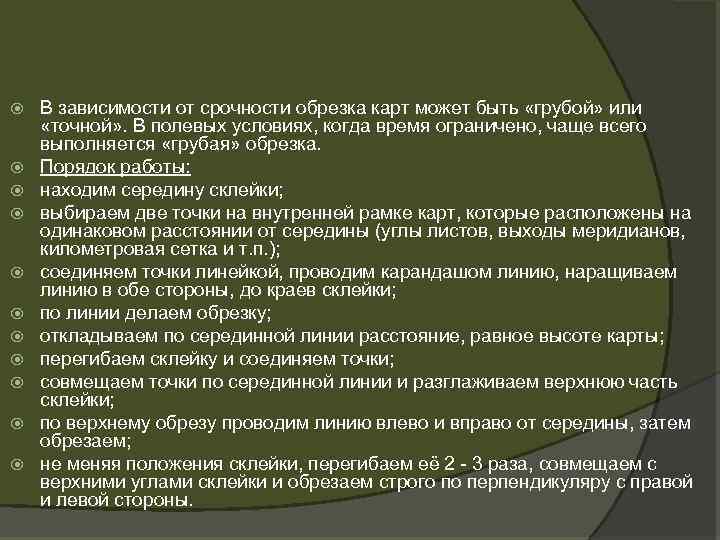

В зависимости от срочности обрезка карт может быть «грубой» или «точной» . В полевых условиях, когда время ограничено, чаще всего выполняется «грубая» обрезка. Порядок работы: находим середину склейки; выбираем две точки на внутренней рамке карт, которые расположены на одинаковом расстоянии от середины (углы листов, выходы меридианов, километровая сетка и т. п. ); соединяем точки линейкой, проводим карандашом линию, наращиваем линию в обе стороны, до краев склейки; по линии делаем обрезку; откладываем по серединной линии расстояние, равное высоте карты; перегибаем склейку и соединяем точки; совмещаем точки по серединной линии и разглаживаем верхнюю часть склейки; по верхнему обрезу проводим линию влево и вправо от середины, затем обрезаем; не меняя положения склейки, перегибаем её 2 - 3 раза, совмещаем с верхними углами склейки и обрезаем строго по перпендикуляру с правой и левой стороны.
Подъём элементов карты Подъем карты выполняется в целях более отчетливого выделения отдельных местных предметов, форм и деталей рельефа, представляющих интерес при выполнении задачи. Хорошо поднятая карта облегчает работу с ней на местности, особенно при разведке и изучении маршрута движения. Элементы местности поднимают на карте цветными карандашами путем раски, увеличением условного знака, подчеркиванием или увеличением подписи названия. Поднятию подлежат населенные пункты, инженерно-технические сооружения, элементы местности с их географическими названиями, которые имеют особое значение для ориентирования на местности, жизнеобеспечения подразделения, его передислокации и т. п.

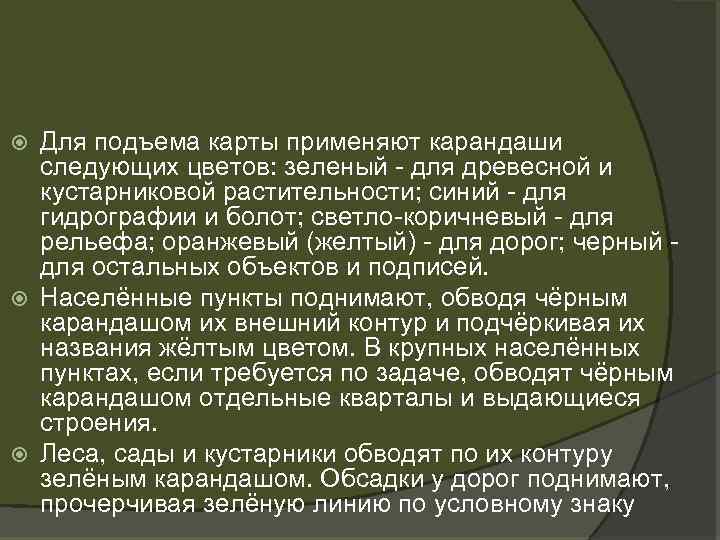

Для подъема карты применяют карандаши следующих цветов: зеленый - для древесной и кустарниковой растительности; синий - для гидрографии и болот; светло-коричневый - для рельефа; оранжевый (желтый) - для дорог; черный для остальных объектов и подписей. Населённые пункты поднимают, обводя чёрным карандашом их внешний контур и подчёркивая их названия жёлтым цветом. В крупных населённых пунктах, если требуется по задаче, обводят чёрным карандашом отдельные кварталы и выдающиеся строения. Леса, сады и кустарники обводят по их контуру зелёным карандашом. Обсадки у дорог поднимают, прочерчивая зелёную линию по условному знаку

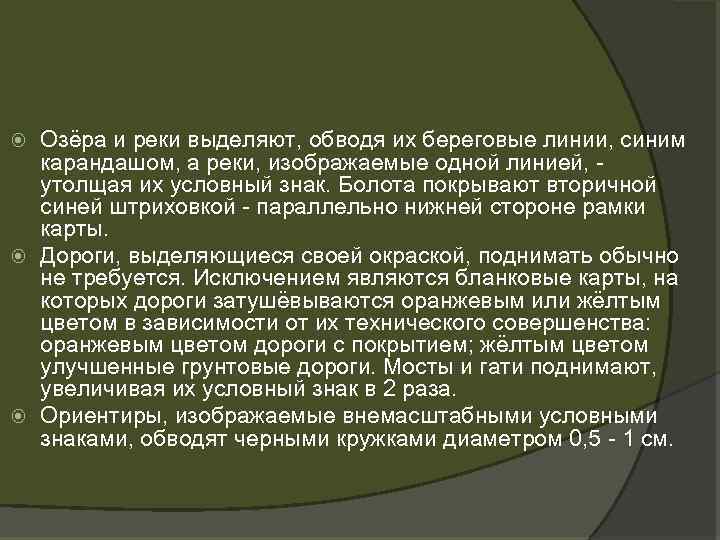

Озёра и реки выделяют, обводя их береговые линии, синим карандашом, а реки, изображаемые одной линией, утолщая их условный знак. Болота покрывают вторичной синей штриховкой - параллельно нижней стороне рамки карты. Дороги, выделяющиеся своей окраской, поднимать обычно не требуется. Исключением являются бланковые карты, на которых дороги затушёвываются оранжевым или жёлтым цветом в зависимости от их технического совершенства: оранжевым цветом дороги с покрытием; жёлтым цветом улучшенные грунтовые дороги. Мосты и гати поднимают, увеличивая их условный знак в 2 раза. Ориентиры, изображаемые внемасштабными условными знаками, обводят черными кружками диаметром 0, 5 - 1 см.

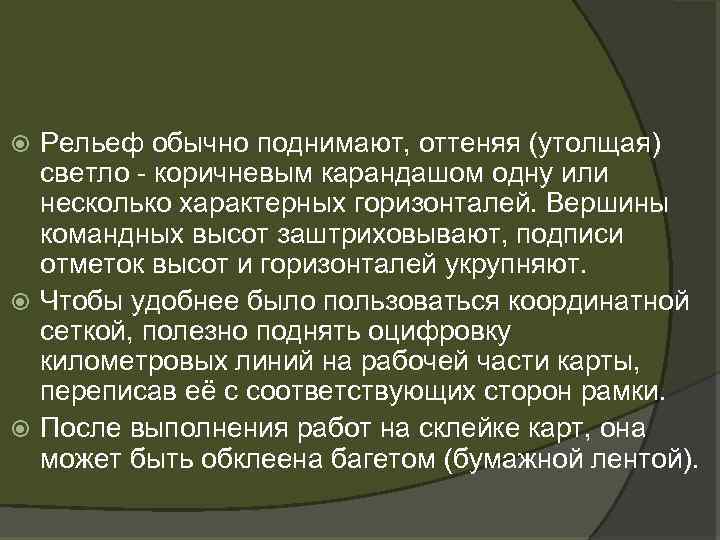

Рельеф обычно поднимают, оттеняя (утолщая) светло - коричневым карандашом одну или несколько характерных горизонталей. Вершины командных высот заштриховывают, подписи отметок высот и горизонталей укрупняют. Чтобы удобнее было пользоваться координатной сеткой, полезно поднять оцифровку километровых линий на рабочей части карты, переписав её с соответствующих сторон рамки. После выполнения работ на склейке карт, она может быть обклеена багетом (бумажной лентой).
Второй вопрос. Предельная точность измерения расстояний по карте. Определение по карте протяженности маршрута. Способы определения площадей по карте. Точность измерения расстояний по карте Опытным путем установлено, что с помощью циркуля измерения прямолинейных отрезков на карте и других чертежах не могут быть выполнены точнее, чем 0, 2 мм. Расстояние на местности, соответствующее 0, 2 мм на карте, называют предельной точностью масштаба карты. Однако точность определения расстояний по карте зависит не только от точности измерений, но и от погрешностей самой карты, неизбежных при ее составлении и печатании, которые могут достигать 0, 5 мм, а на картах горных районов - 0, 75 мм. Источниками ошибок измерений являются также помятость и деформация бумаги. С учетом этого фактическая точность измерения прямых линий по карте, как показывает практика, колеблется в пределах 0, 5 - 1, 0 мм, что в масштабе 1: 25000 на местности составляет 12 - 25 м, в масштабе 1: 50000 — 25 - 50 м, 1: 100000 — 50 - 100 м.
Определение расстояний по карте Чтобы определить по карте расстояние между точками местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба. Например, на карте масштаба 1: 50000 (величина масштаба 500 м) расстояние между двумя ориентирами составляет 4, 2 см. Следовательно, искомое расстояние между этими ориентирами на местности будет равно 4, 2 Х 500=2100 м. Небольшое расстояние между двумя точками по прямой линии проще определить, пользуясь линейным масштабом (рис. 27). Для этого достаточно циркуль-измеритель, раствор которого равен расстоянию между заданными точками на карте, приложить к линейному масштабу и снять отсчет в метрах или километрах. На рис. 27 измеренное расстояние равно 1250 м.
Определение расстояний по карте Большие расстояния между точками по прямым линиям измеряют обычно с помощью длинной линейки или циркуляизмерителя. В первом случае для определения расстояния по карте с помощью линейки пользуются численным масштабом. Во втором случае раствор (“шаг”) циркуляизмерителя устанавливают так, чтобы он соответствовал целому числу километров, и на измеряемом по карте отрезке откладывают целое число “шагов”. Расстояние, не укладывающееся в целое число “шагов” циркуля-измерителя, определяют с помощью линейного масштаба и прибавляют к полученному числу километров. Таким же способом измеряют расстояния по извилистым линиям. В этом случае “шаг” циркуля-измерителя следует брать 0, 5 или 1 см в зависимости от длины и степени извилистости измеряемой линии (рис. 28).

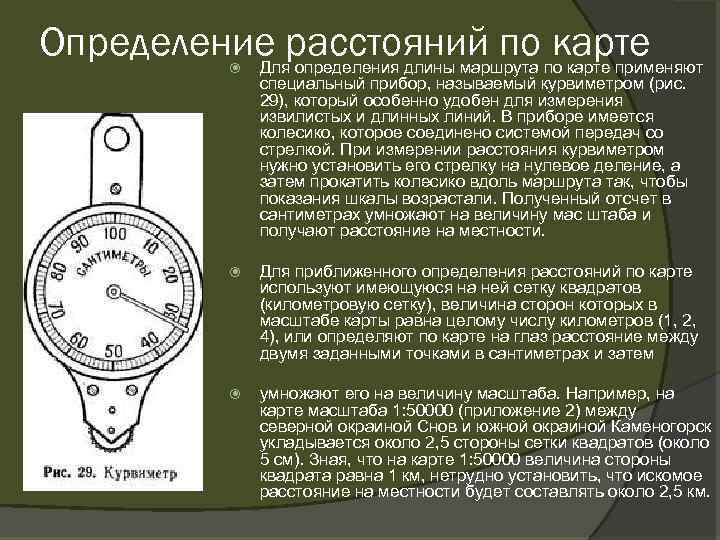

Определение расстояний по по карте применяют карте Для определения длины маршрута специальный прибор, называемый курвиметром (рис. 29), который особенно удобен для измерения извилистых и длинных линий. В приборе имеется колесико, которое соединено системой передач со стрелкой. При измерении расстояния курвиметром нужно установить его стрелку на нулевое деление, а затем прокатить колесико вдоль маршрута так, чтобы показания шкалы возрастали. Полученный отсчет в сантиметрах умножают на величину мас штаба и получают расстояние на местности. Для приближенного определения расстояний по карте используют имеющуюся на ней сетку квадратов (километровую сетку), величина сторон которых в масштабе карты равна целому числу километров (1, 2, 4), или определяют по карте на глаз расстояние между двумя заданными точками в сантиметрах и затем умножают его на величину масштаба. Например, на карте масштаба 1: 50000 (приложение 2) между северной окраиной Снов и южной окраиной Каменогорск укладывается около 2, 5 стороны сетки квадратов (около 5 см). Зная, что на карте 1: 50000 величина стороны квадрата равна 1 км, нетрудно установить, что искомое расстояние на местности будет составлять около 2, 5 км.
Определение расстояний по карте Точность определения расстояний по карте зависит от масштаба карты, характера измеряемых линий (прямые, извилистые), выбранного способа измерения, рельефа местности и других факторов. Наиболее точно определить расстояние по карте можно по прямой линии. При измерении расстояний с помощью циркуля-измерителя или линейкой с миллиметровыми делениями средняя величина ошибки измерения на равнинных участках местности обычно не превышает 0, 7— 1 мм в масштабе карты, что составляет для карты масштаба 1: 25000— 17, 5— 25 м, масштаба 1: 50000 — 35— 50 м, масштаба 1: 100000— 70— 100 м. В горных районах при большой крутизне скатов ошибки будут больше. Это объясняется тем, что при съемке местности на карту наносят не длину линий на поверхности Земли, а длину проекций этих линий на плоскость. При крутизне ската 20° (рис. 30) и расстоянии на местности 2120 м его проекция на плоскость (расстояние на карте) составляет 2000 м, т. е. на 120 м меньше. Подсчитано, что при угле наклона (крутизне ската) 20° полученный результат измерения расстояния по карте следует увеличивать на 6% (на 100 м прибавлять 6 м), при угле наклона 30°—на 15%, а при угле 40°—на 23%.
Определение расстояний по карте При определении длины маршрута по карте следует учитывать, что расстояния по дорогам, измеренные на карте с помощью циркуля или курвиметра, в большинстве случаев получаются короче действительных расстояний. Это объясняется не только наличием спусков и подъемов на дорогах, но и некоторым обобщением извилин дорог на картах. Поэтому получаемый по карте результат измерения длины маршрута следует с учетом характера местности и масштаба карты умножить на коэффициент, указанный в табл. 6. Таблица 6 Характер местности маршрута, масштаба Коэффициент увеличения длины измеренного по карте 1: 200 000 Горная (сильнопересеченная) Холмистая (среднепересеченная) Равнинная (слабопересеченная) 1: 50 000 1. 15 1, 00 1: 100000 1, 20 1, 10 1, 00 1, 25 1, 15 1, 05
Простейшие способы измерения площадей по карте Приближенную оценку размеров площадей производят на глаз по квадратам километровой сетки (см. § 8). Каждому квадрату сетки карт масштабов 1 : 10000 — 1 : 50000 на местности соответствует 1 км 2, масштаба 1: 100000 — 4 км 2, 1: 200000 — 16 км 2. Более точно площади измеряют палеткой, представляющей собой лист прозрачного пластика с нанесенной на него сеткой квадратов со стороной 2— 10 мм (в зависимости от масштаба карты и необходимой точности измерений). Наложив такую палетку на измеряемый объект на карте, подсчитывают по ней сначала число квадратов, полностью укладывающихся внутри контура объекта, а затем — число квадратов, пересекаемых контуром объекта. Каждый из неполных квадратов принимаем за половину квадрата. В результате перемножения площади одного квадрата на сумму квадратов получают площадь объекта. По картам масштабов 1 : 25 000 и 1 : 50 000 площади небольших участков удобно измерять офицерской линейкой, имеющей специальные вырезы прямоугольной формы. Площади этих прямоугольников в (га) указаны на линейке для каждого масштаба карты. Наложив линейку на карту, сравнивают на глаз измеряемую площадь с площадью прямоугольника.
Третий вопрос. Система координат, их назначение и использование в войсках. Полярные и биполярные координаты. Способы целеуказаний по карте. Системы координат, применяемые в топографии Координатами называются угловые и линейные величины (числа), определяющие положение точки на какой-либо поверхности или в пространстве. Существует много различных систем координат, которые находят широкое применение в различных областях науки и техники. В топографии применяют такие системы координат, которые позволяют наиболее просто и однозначно определять положение точек земной поверхности как по результатам непосредственных измерений на местности, так и с помощью карт. К числу таких систем относятся: · географические; · плоские прямоугольные; · полярные и биполярные координаты;

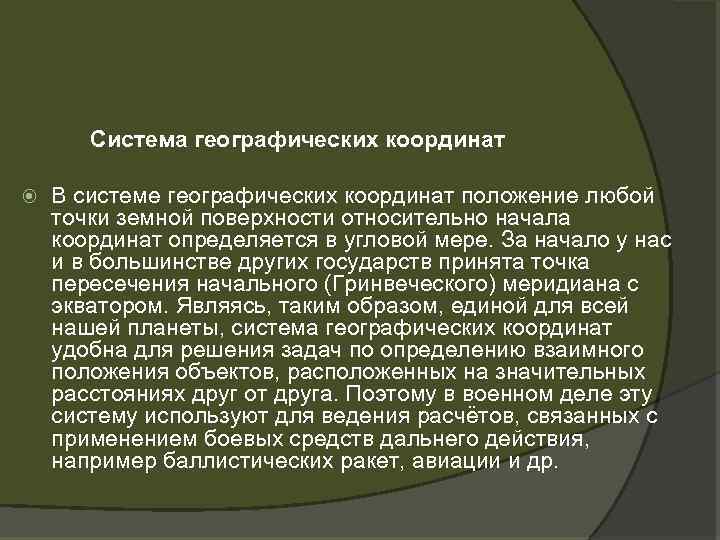

Система географических координат В системе географических координат положение любой точки земной поверхности относительно начала координат определяется в угловой мере. За начало у нас и в большинстве других государств принята точка пересечения начального (Гринвеческого) меридиана с экватором. Являясь, таким образом, единой для всей нашей планеты, система географических координат удобна для решения задач по определению взаимного положения объектов, расположенных на значительных расстояниях друг от друга. Поэтому в военном деле эту систему используют для ведения расчётов, связанных с применением боевых средств дальнего действия, например баллистических ракет, авиации и др.

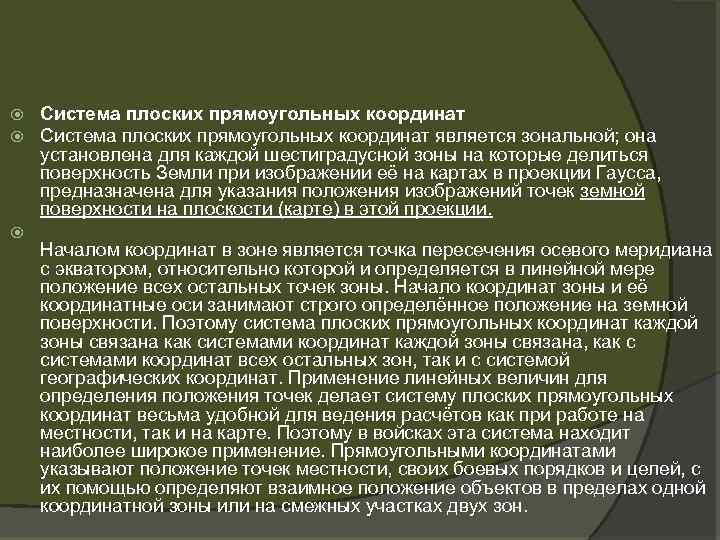

Система плоских прямоугольных координат является зональной; она установлена для каждой шестиградусной зоны на которые делиться поверхность Земли при изображении её на картах в проекции Гаусса, предназначена для указания положения изображений точек земной поверхности на плоскости (карте) в этой проекции. Началом координат в зоне является точка пересечения осевого меридиана с экватором, относительно которой и определяется в линейной мере положение всех остальных точек зоны. Начало координат зоны и её координатные оси занимают строго определённое положение на земной поверхности. Поэтому система плоских прямоугольных координат каждой зоны связана как системами координат каждой зоны связана, как с системами координат всех остальных зон, так и с системой географических координат. Применение линейных величин для определения положения точек делает систему плоских прямоугольных координат весьма удобной для ведения расчётов как при работе на местности, так и на карте. Поэтому в войсках эта система находит наиболее широкое применение. Прямоугольными координатами указывают положение точек местности, своих боевых порядков и целей, с их помощью определяют взаимное положение объектов в пределах одной координатной зоны или на смежных участках двух зон.

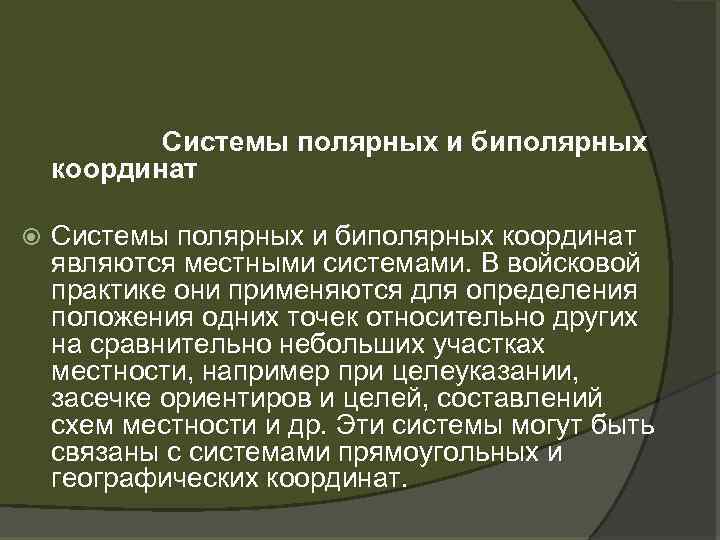

Системы полярных и биполярных координат являются местными системами. В войсковой практике они применяются для определения положения одних точек относительно других на сравнительно небольших участках местности, например при целеуказании, засечке ориентиров и целей, составлений схем местности и др. Эти системы могут быть связаны с системами прямоугольных и географических координат.
Целеуказание по карте Целеуказание заключается в быстром и точном указании цели или местного предмета лицу, принимающему целеуказание. В бою мало найти цель - нужно еще указать, где она находится и на каком расстоянии. Перед тем как приступить к целеуказанию, необходимо произвести топографическое и тактическое ориентирование. Целеуказание должно быть простым, понятным, четким и кратким. Тогда оно обеспечит на поле боя полное взаимопонимание дающего и принимающего целеуказание, от результата которого зависит своевременное выполнение поставленных боевых задач.

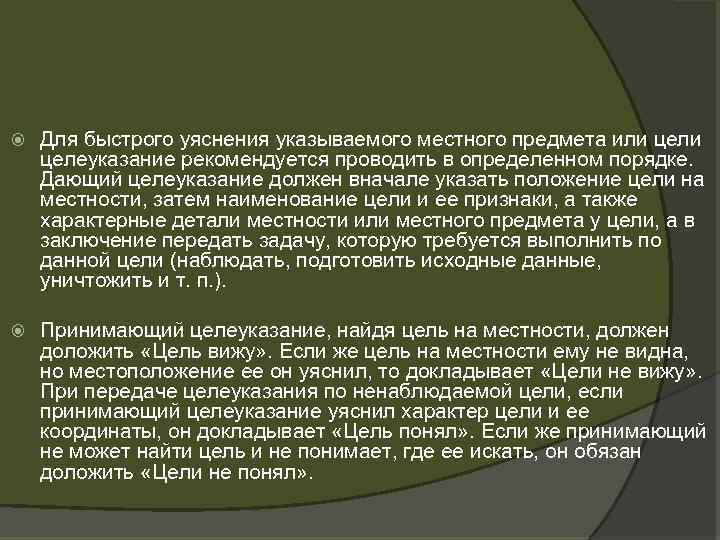

Для быстрого уяснения указываемого местного предмета или целеуказание рекомендуется проводить в определенном порядке. Дающий целеуказание должен вначале указать положение цели на местности, затем наименование цели и ее признаки, а также характерные детали местности или местного предмета у цели, а в заключение передать задачу, которую требуется выполнить по данной цели (наблюдать, подготовить исходные данные, уничтожить и т. п. ). Принимающий целеуказание, найдя цель на местности, должен доложить «Цель вижу» . Если же цель на местности ему не видна, но местоположение ее он уяснил, то докладывает «Цели не вижу» . При передаче целеуказания по ненаблюдаемой цели, если принимающий целеуказание уяснил характер цели и ее координаты, он докладывает «Цель понял» . Если же принимающий не может найти цель и не понимает, где ее искать, он обязан доложить «Цели не понял» .
Принимающий целеуказание, найдя цель на местности, должен доложить «Цель вижу» . Если же цель на местности ему не видна, но местоположение ее он уяснил, то докладывает «Цели не вижу» . При передаче целеуказания по ненаблюдаемой цели, если принимающий целеуказание уяснил характер цели и ее координаты, он докладывает «Цель понял» . Если же принимающий не может найти цель и не понимает, где ее искать, он обязан доложить «Цели не понял» .

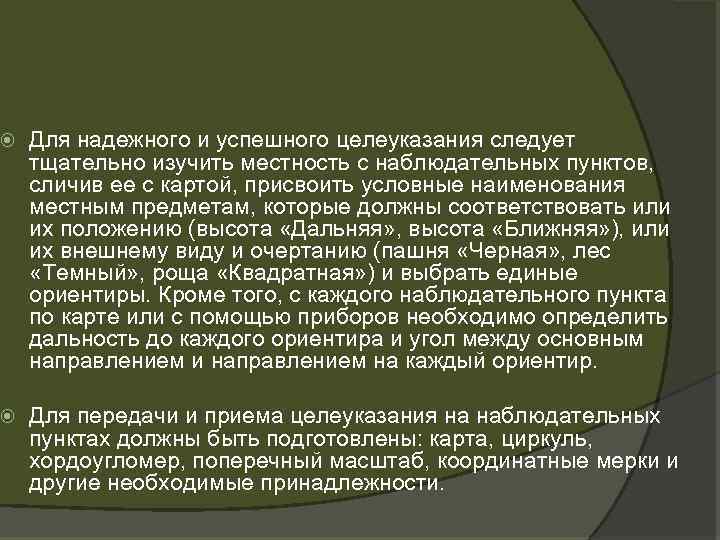

Для надежного и успешного целеуказания следует тщательно изучить местность с наблюдательных пунктов, сличив ее с картой, присвоить условные наименования местным предметам, которые должны соответствовать или их положению (высота «Дальняя» , высота «Ближняя» ), или их внешнему виду и очертанию (пашня «Черная» , лес «Темный» , роща «Квадратная» ) и выбрать единые ориентиры. Кроме того, с каждого наблюдательного пункта по карте или с помощью приборов необходимо определить дальность до каждого ориентира и угол между основным направлением и направлением на каждый ориентир. Для передачи и приема целеуказания на наблюдательных пунктах должны быть подготовлены: карта, циркуль, хордоугломер, поперечный масштаб, координатные мерки и другие необходимые принадлежности.
При подготовке карты для целеуказания на ней надписывают условные наименования, присвоенные местным предметам, наносят ориентиры, наблюдательные пункты и прочерчивают от каждого наблюдательного пункта общее основное направление 1 которое необходимо на случай передачи целеуказания в полярных координатах. Для скрытой передачи целеуказания номера квадратов координатной сетки карты кодируются по указанию старшего начальника. Основное направление - это направление, близкое к оси полосы действия подразделения (части); оно задается дирекционным углом с точностью до 1 -100.
