Тема № 3: «Организация, вооружение и боевые возможности подразделений Сухопутных войск ВС РФ. Действия в бо»
Занятие № 1 «Организация, вооружение и боевые возможности мсо, мсв, мср. Действия в обороне и в наступлении»
Учебные цели: 1. Изучить ОШС, вооружение и боевые возможности мотострелкового отделения, мотострелкового взвода, мотострелковой роты. 2. Изучить основы оборонительного и наступательного боя мотострелковым отделением, мотострелковым взводом, мотострелковой ротой.
Литература: 1. Боевой Устав Сухопутных Войск, ч2. (2011 г. ) гл. 3(Оборона), гл. 4(Наступление), стр. 68 -162, 176 -281 2. Боевой Устав Сухопутных Войск, ч3. (2011 г. ) гл. 2(Оборона), гл. 3(Наступление). стр. 54 -157, 171 -266 3. Учебник сержанта мотострелковых войск (Главное Управление боевой подготовки ВС РФ, 2003 г. ) стр. 42 -97.
Учебные вопросы: 1. Организация, вооружение и боевые возможности мотострелкового отделения, мотострелкового взвода, мотострелковой роты. 2. Цель, виды обороны, требования, предъявляемые к ней и условия перехода к обороне. 3. Цель и способы перехода в наступление. 4. Мсо, мсв, мср в обороне. 5. Мсо, мсв, мср в наступлении.
Вопрос 1 Организация, вооружение и боевые возможности мотострелкового отделения, мотострелкового взвода, мотострелковой роты

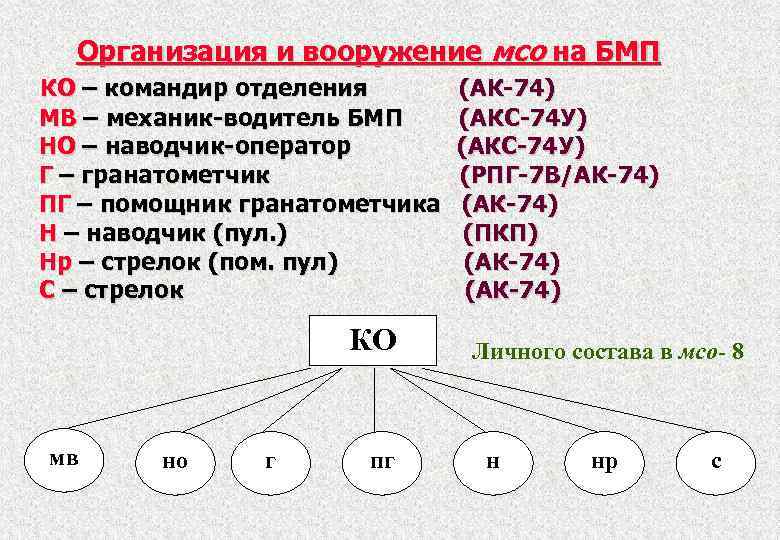

Организация и вооружение мсо на БМП КО – командир отделения МВ – механик-водитель БМП НО – наводчик-оператор Г – гранатометчик ПГ – помощник гранатометчика Н – наводчик (пул. ) Нр – стрелок (пом. пул) С – стрелок КО мв но г пг (АК-74) (АКС-74 У) (РПГ-7 В/АК-74) (ПКП) (АК-74) Личного состава в мсо- 8 н нр с
Боевая машина пехоты-2 Основные ТТХ БМП-2 Экипаж (десант), чел. 2(8) Боевая масса, т 14, 2 Мак скорость по шоссе, км/ч. 65 Мак скорость на плаву, км/ч. 7 30 мм пушка (б/к -500) 2 А 42 7, 62 мм спаренный пулемет (б/к – 2000 патронов) ПКТ ПУ ПТРК 9 М 111 «Фагот» / 9 М 113 «Конкурс» 1(4) Средства постановки дымзавесы 6 шт. 902 В «Туча» Радиостанция Р-123 М Боевая машина пехоты-3 Основные ТТХ БМП-3 Экипаж (десант), чел. 2/8 Боевая масса, т 18, 7 Мак скорость по шоссе, км/ч. 72 Мак скорость на плаву, км/ч. 10 100 мм ПУ (б/к -22+18) ПУ 2 А 70 30 мм пушка (б/к -500 в) 2 А 72 7, 62 мм пулемет (б/к – 6000 патронов) (1 спаренный, 2 курсовых) ПКТ ПУ ПТРК 9 К 116 «Бастион» 1(4) Радиостанция Р-173, Р-173 П
Организация и вооружение мсо на БТР КО – командир отделения В – водитель Н – наводчик Г– гранатометчик ПГ – помощник гранатометчика Н – наводчик (пул. ) Нр – стрелок (пом. пул) С – стрелок КО в н г пг (АК-74) (АКС-74 У) (РПГ-7 В/АК-74) (ПКП) (АК-74) Личного состава в мсо- 8 н нр с
Бронетранспортер-80 Основные ТТХ БТР-80 Экипаж (десант), чел. 2(8) Мах скорость по шоссе, км/ч. 80 Мах скорость на плаву, км/ч. 9 Пулемет 7, 62 мм ПКТ Пулемет 14, 5 мм КПВТ Запас хода, км 600 Боевая масса, т 13, 6 Бронетранспортер-90 Основные ТТХ БТР-90 Экипаж (десант), чел. 2(8) Боевая масса, т 20, 9 30 мм пушка (б/к -500 в) 2 А 42 7, 62 мм спаренный пулемет (б/к – 2000 патронов) ПКТ Гранатомет (б/к – 400 в) АГ-17 ПУ ПТРК «Конкурс» Мах скорость по шоссе, км/ч. 100 Мах скорость на плаву, км/ч. 9 Запас хода по шоссе, км 800

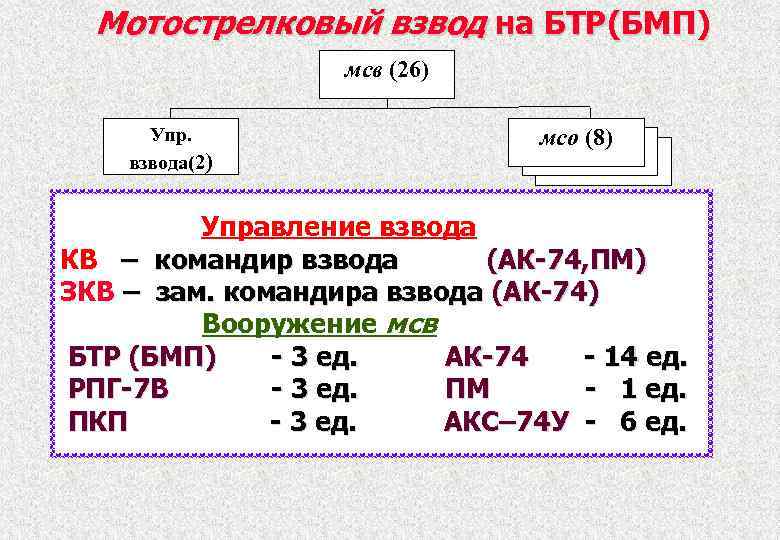

Мотострелковый взвод на БТР(БМП) мсв (26) Упр. взвода(2) мсо (8) Управление взвода КВ – командир взвода (АК-74, ПМ) ЗКВ – зам. командира взвода (АК-74) Вооружение мсв БТР (БМП) - 3 ед. АК-74 - 14 ед. РПГ-7 В - 3 ед. ПМ - 1 ед. ПКП - 3 ед. АКС– 74 У - 6 ед.
Мотострелковая рота на БТР мср Упр. роты (8) мсв (26) Управление роты пто (9) КР – командир роты (ПМ, АК-74) Ст. техник – старший техник (ПМ, АК-74) Ст. – старшина роты (ПМ, АК-74) Ст. В. – старший водитель (АКС-74 У) Н – наводчик (АКС-74 У) Оп. СБР-5 – оператор станции ближней разведки (АК-74) СИ – санитарный инструктор (АК-74) Ртлф – радиотелефонист (АК-74) Личного состава в мср на БТР – 95 человек

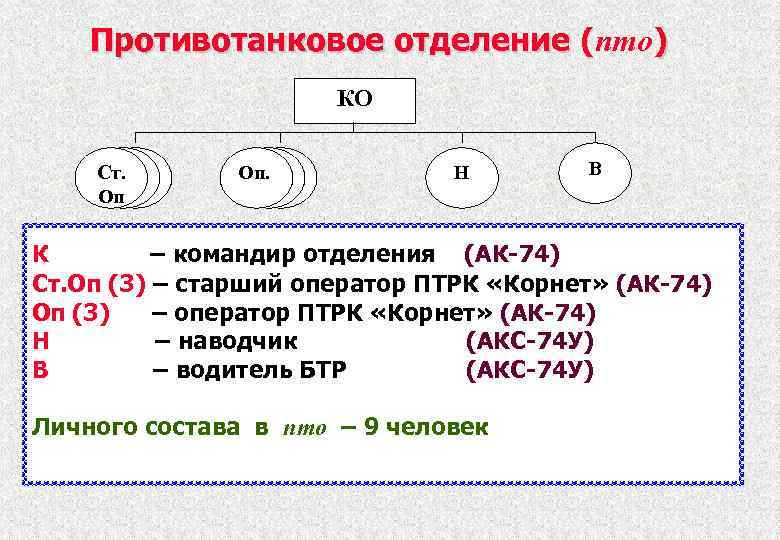

Противотанковое отделение (пто) ( КО Cт. Оп Оп. Н В К – командир отделения (АК-74) Ст. Оп (3) – старший оператор ПТРК «Корнет» (АК-74) Оп (3) – оператор ПТРК «Корнет» (АК-74) Н – наводчик (АКС-74 У) В – водитель БТР (АКС-74 У) Личного состава в пто – 9 человек
Вооружение мотострелковой роты на БТР Итого Личного состава, чел. БТР, ед. ПТРК (Корнет), ед. РПГ – 7 В, ед. ПКП, ед. АК – 74, ед. АКС – 74 У, ед. ПМ, ед. СБР – 5, ед. Управление Рота 8 1 6 2 3 1 95 11 3 9 9 47 9 22 6 1

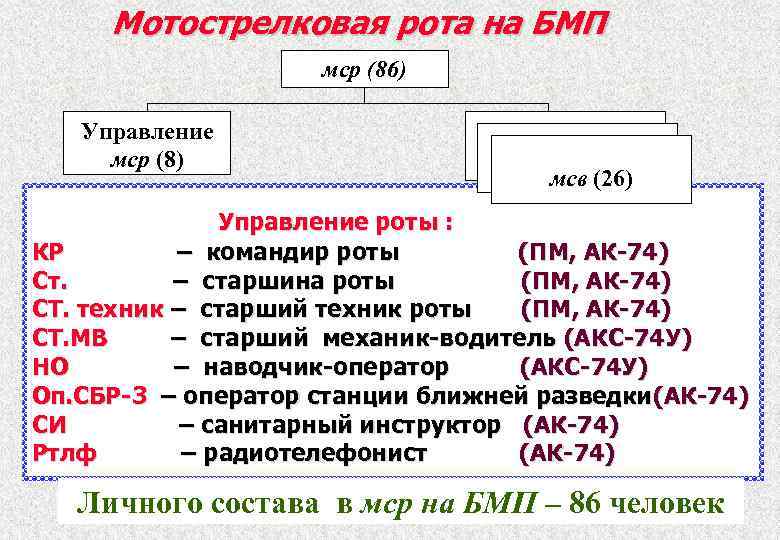

Мотострелковая рота на БМП мср (86) Управление мср (8) мсв (26) Управление роты : КР – командир роты (ПМ, АК-74) Ст. – старшина роты (ПМ, АК-74) СТ. техник – старший техник роты (ПМ, АК-74) СТ. МВ – старший механик-водитель (АКС-74 У) НО – наводчик-оператор (АКС-74 У) Оп. СБР-3 – оператор станции ближней разведки(АК-74) СИ – санитарный инструктор (АК-74) Ртлф – радиотелефонист (АК-74) Личного состава в мср на БМП – 86 человек
Вооружение мотострелковой роты на БМП Итого Управление Рота Личного состава, чел. 8 86 БМП, ед. РПГ – 7 В, ед. ПКП, ед. АК – 74, ед. АКС – 74 У, ед. ПМ, ед. СБР – 5, ед. 1 6 2 3 1 10 9 9 48 9 20 6 1
2. Цель, виды обороны, требования, предъявляемые к ней и условия перехода к обороне
Оборона имеет целью: • отразить наступление (атаку) превосходящих сил противника, • нанести ему максимальные потери, • удержать важные районы (объекты) местности, • создать выгодные условия для последующих действий.
Оборона может подготавливаться заблаговременно или организовываться в ходе боя, в условиях отсутствия соприкосновения с противником или непосредственного соприкосновения с ним. В условиях непосредственного соприкосновения с противником подразделения в ходе боя захватывают выгодные рубежи и проводят все мероприятия по организации обороны под огнем противника. В условиях отсутствия соприкосновения с противником имеется возможность более тщательно подготовится к обороне, изучить противника, построить систему огня, оборудовать позиции в инженерном отношении.
Оборона должна быть устойчивой и активной, способной противостоять ударам всех видов оружия, а также превосходящих групп танков и пехоты противника, поддерживаемых активными действиями его воздушных десантов, аэромобильных и диверсионноразведывательных групп. В зависимости от обстановки может применяться позиционная или маневренная оборона.
Цель позиционной обороны – прочное и длительное удержание оборонительных рубежей, полос и участков местности, а также важных объектов. Характеризуется глубокоэшелонированной и развитой в инженерном отношении системой оборонительных позиций, районов и рубежей.
Маневренная оборона – применяется на тех направлениях, где существует значительное превосходство противника и возможно временное оставление территории, а также в случаях когда по условиям обстановки целесообразно оставить территорию, выиграть время, создать сильные группировки и нанести решительное поражение наступающему противнику.
3. Мсо, мсв, мср в обороне
Мотострелковое отделение в обороне Построение обороны мотострелкового отделения включает: • боевой порядок, • боевую позицию • систему огня.
Мотострелковое отделение обороняет боевую позицию до 100 м по фронту, имея на ней основные и запасные (временные) позиции для огневых средств, позволяющие совместно с соседними отделениями уничтожать противника огнем перед фронтом и на флангах опорного пункта взвода.
Боевой порядок мотострелкового отделения обычно включает маневренную группу, огневую группу и боевую машину пехоты (бронетранспортера). Система огня мотострелкового отделения включает зону огня дежурного огневого средства, зону сплошного многослойного огня отделения передним краем и на флангах, подготовленный маневр огнём на угрожаемые направления.
Маневренная группа стрелок Номер расчета (пом. пул. Наводчик (пул) Огневая группа гранатомётчик стрелок – пом. гранатомётчика стрелок командир отделения
запасная ОП основная ОП 5 -10 м запасная ОП м -10 5
а) ведение огня с использованием окопа-укрытия б) ведение огня с использованием двух огневых позиций и укрытия БМП в) ведение огня с использованием «огневой дорожки»
Командир отделения составляет карточку огня, на которую наносит: - ориентиры, номера, наименование и расстояния до них; - положение противника, позицию отделения; -полосу огня и дополнительный сектор обстрела; - основные и запасные огневые позиции БМП (БТР), гранатометов и пулеметов; - основные и дополнительные сектора обстрела с каждой позиции; - позиции соседей и границы их полос огня на флангах отделения; - заграждении , расположенные вблизи позиции отделения и прикрытия его огнем; - участки сосредоточения огня взвода и места в них, по которым вести огонь отделением.
Мотострелковый взвод в обороне Взвод обороняет опорный пункт до 500 м по фронту и до 400 м в глубину. Построение обороны мотострелкового взвода включает: • боевой порядок взвода, • опорный пункт, • систему огня.
Боевой порядок мотострелкового взвода в обороне включает: • мотострелковые отделения, • группу управления, • группу огневой поддержки. Кроме того, во взводе может создаваться группа боевых машин.
Взводный опорный пункт район местности, на котором взвод со средствами усиления располагается в боевом порядке, создает систему огня, оборудует его в инженерном отношении и находится в готовности к отражению наступающего противника.
Группа управления и огневой поддержки - предназначена для управления подразделениями и огнём в ходе боя, нанесения поражения живой силе, легкобронированным и небронированным машинам противника, а также для решения внезапно возникающих задач. В её состав включаются огневые средства, непосредственно подчинённые командиру взвода, и приданные подразделения(огневые средства).
Группа боевых машин- предназначена для повышения устойчивости активности обороны и поддержки боя мотострелковых отделений действиями на заранее выбранных огневых рубежах. Она располагается в указанном ей районе(в глубине леса, на обратном скате высоты), по команде командира взвода выходит на назначенный рубеж, огнём с рубежа наносит поражение противнику и возвращается на исходное положение, находясь в готовности к действиям на запланированных или выгодных рубежах.
Система огня взвода в обороне включает: -подготовленный огонь дежурных огневых средств; - зоны противотанкового и сплошного многослойного огня всех огневых средств взвода, участки сосредоточенного огня; - подготовленный маневр огнем боевых машин пехоты на угрожаемые направления.
№ 2 № 3 при создании группы боевых машин
Командир мотострелкового взвода обязан составить схему опорного пункта. Схема опорного пункта представляется командиру роты. На схеме обычно указываются: -ориентиры, их номера, наименования и расстояния до них; -положение противника; -полоса огня взвода и дополнительные секторы обстрела; -позиции отделений, их полосы огня и дополнительные секторы обстрела; -основные и запасные (временные) огневые позиции БМП (БТР), танков, а также огневых средств, обеспечивающих промежутки с соседями, их основные и дополнительные секторы обстрела с каждой позиции;
-участки сосредоточенного огня взвода и места в них, по которым должны вести огонь отделения; -участок сосредоточенного огня роты и место в нём, по которому ведёт огонь взвод; рубежи открытия огня из танков, БМП, противотанковых огневых средств; -позиции огневых средств командира роты, расположенных в опорном пункте взвода и на его флангах, и их сектора обстрела; -заграждения и фортификационные сооружения; -позиции соседних подразделений и границы их полос огня на флангах взвода; -место КНП взвода.
Мотострелковая рота в обороне Рота обороняет опорный пункт до 1500 м по фронту и до 1000 м в глубину. Построение обороны включает: • боевой порядок роты, • систему опорных пунктов и огневых позиций, • системы огня, • систему инженерных заграждений, • систему управления.
Боевой порядок роты включает: • первый эшелон, • второй эшелон или резерв, • артиллерийские подразделения, подразделений и огневые средства, остающиеся в непосредственном подчинении командира роты.
Система опорных пунктов и огневых позиций роты включает: - опорные пункты взводов, связанные между собой по фронту и глубине единой системой огня и заграждений; - основные и временные огневые позиции артиллерии, танков, боевых машин пехоты(бронетранспортёров), противотанковых ракетных комплексов, других штатных и приданных огневых средств.

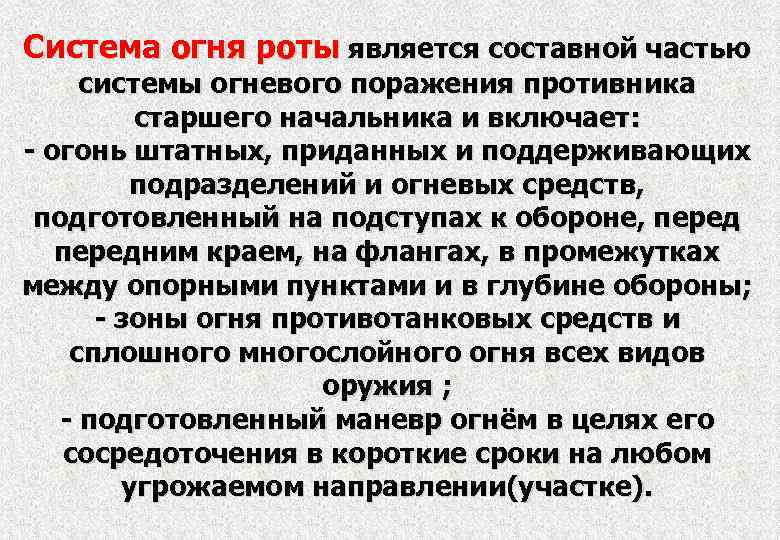

Система огня роты является составной частью системы огневого поражения противника старшего начальника и включает: - огонь штатных, приданных и поддерживающих подразделений и огневых средств, подготовленный на подступах к обороне, передним краем, на флангах, в промежутках между опорными пунктами и в глубине обороны; - зоны огня противотанковых средств и сплошного многослойного огня всех видов оружия ; - подготовленный маневр огнём в целях его сосредоточения в короткие сроки на любом угрожаемом направлении(участке).
Командно-наблюдательный пункт(КНП) роты обычно оборудуется в глубине опорного пункта на удалении до 800 м от своего переднего края в таком месте, откуда обеспечивается наблюдение за местностью перед фронтом и на флангах обороны роты, а также просмотр по возможности всего опорного пункта и удобство управления подразделениями.
Рабочая карта командира 1 мсв Начата_____ Окончена_____ ур. Зелёное + 1 мср б 3/3 мср раз. гр. дор. 3 мсв л мсв 2 мсв 1 мсв го Ор. 1 - мост 800 м СО_ 1 мср Ор. 5 - роща 2125 м 3 1 СО 2 мсо 2 СО-1 гв СО-1 1 мсв 102 «Бук» Командир 1 мсв лейтенант (подпись) Д. Иванов Ор. 4 - кладбище 2250 м 3 2 1 «Барс» № 1 2 1 3 Ор. 2 - дерево 875 м Ор. 3 - озеро 1500 м 2/2 мср
4. Цель и способы перехода в наступление
Наступление — вид тактических действий, проводимый в целях разгрома противника и овладения важными районами (объектами) местности. Оно заключается в поражении противника всеми имеющимися средствами, решительной атаки, стремительном продвижении подразделений в глубину его боевого порядка, уничтожении и пленении живой силы, захвате оружия, военной техники и намеченных районов (рубежей) местности. В зависимости от обстановки и поставленных задач наступление может вестись на обороняющегося, наступающего и отходящего противника.

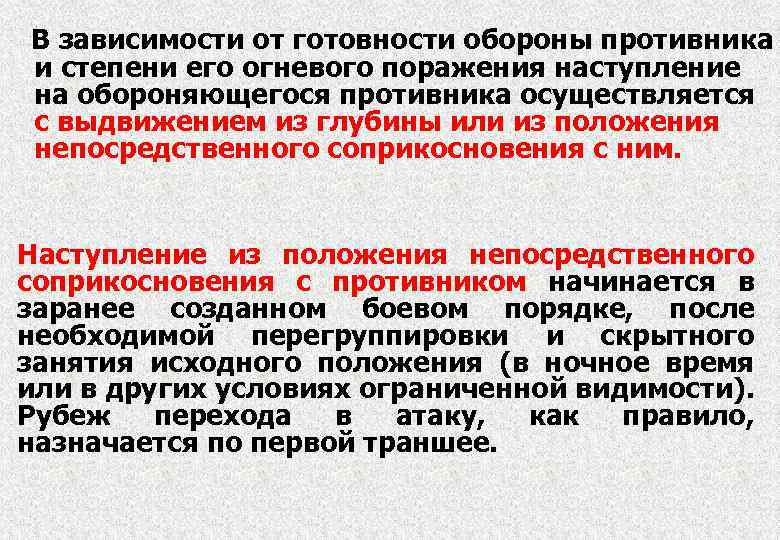

В зависимости от готовности обороны противника и степени его огневого поражения наступление на обороняющегося противника осуществляется с выдвижением из глубины или из положения непосредственного соприкосновения с ним. Наступление из положения непосредственного соприкосновения с противником начинается в заранее созданном боевом порядке, после необходимой перегруппировки и скрытного занятия исходного положения (в ночное время или в других условиях ограниченной видимости). Рубеж перехода в атаку, как правило, назначается по первой траншее.
Наступление с выдвижением из глубины. Для организованного выдвижения из исходного района и достижения одновременного перехода подразделений в атаку им назначаются маршрут выдвижения, исходный пункт, рубежи развертывания, рубеж перехода в атаку, рубеж спешивания и рубеж безопасного удаления.
5. Мсо, мсв, мср в наступлении
Мотострелковое отделение в наступлении. Мотострелковое отделение наступает, в составе взвода или может придаваться на усиление танковому взводу. Фронт наступления отделения до 50 м. Боевой порядок отделения, наступающего в пешем порядке, включает: • маневренную группу • огневую группу • боевую машину пехоты (бронетранспортер).

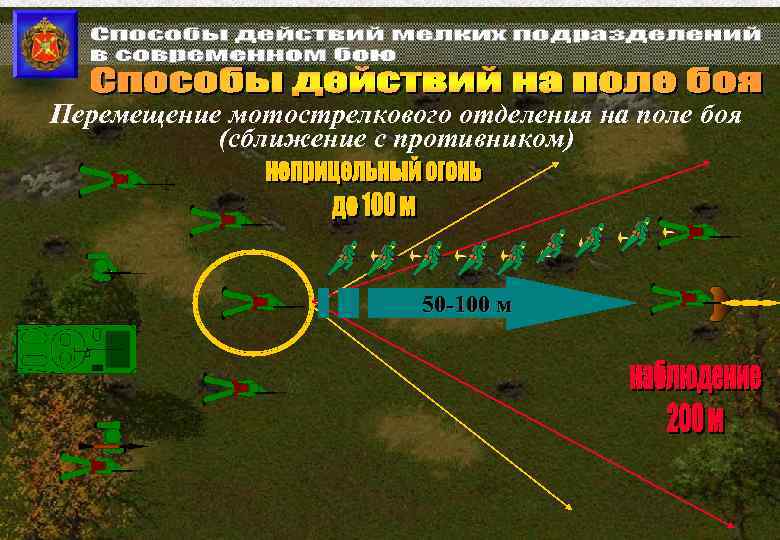

Перемещение мотострелкового отделения на поле боя (сближение с противником) 50 -100 м

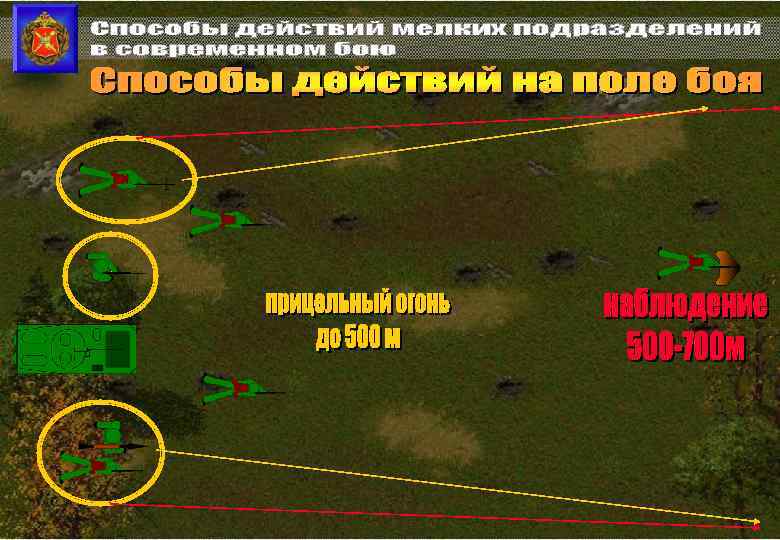

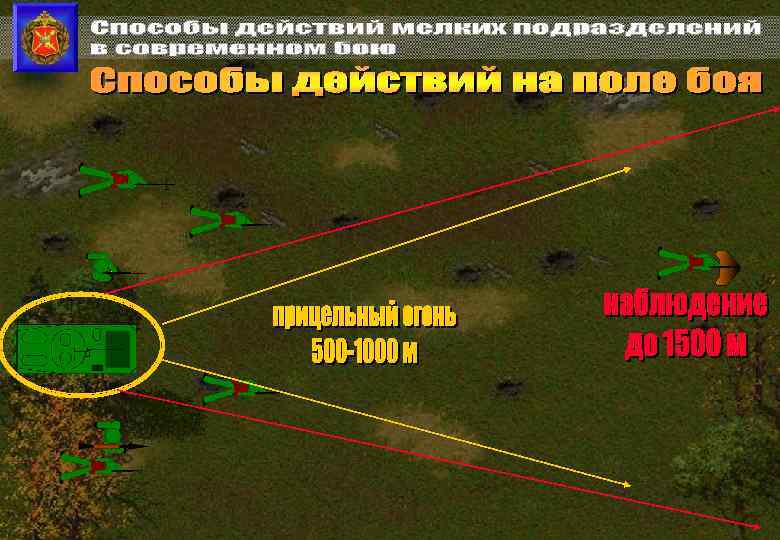

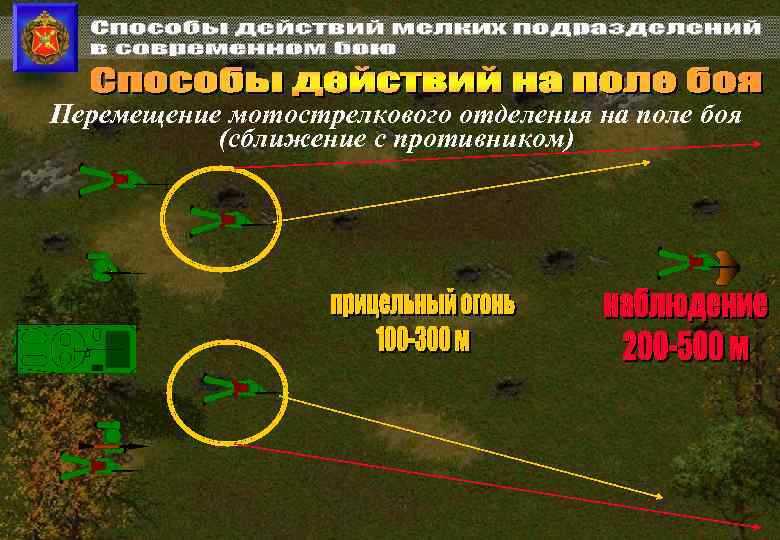

Перемещение мотострелкового отделения на поле боя (сближение с противником)

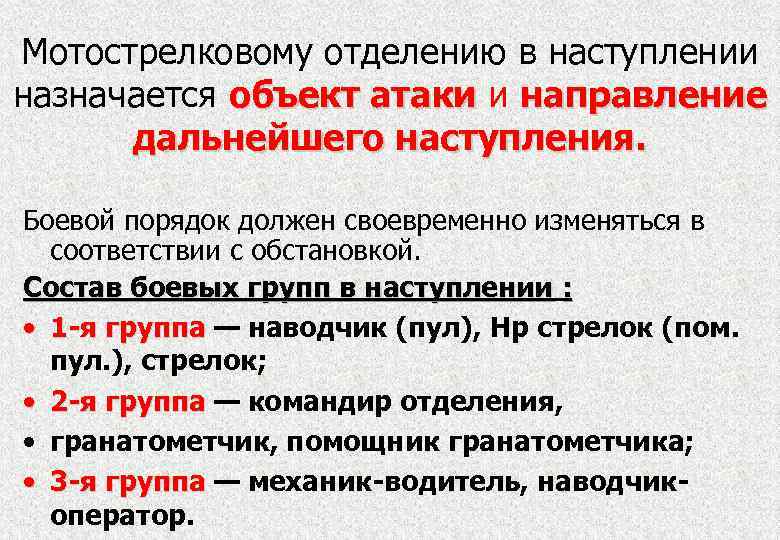

Мотострелковому отделению в наступлении назначается объект атаки и направление дальнейшего наступления. Боевой порядок должен своевременно изменяться в соответствии с обстановкой. Состав боевых групп в наступлении : • 1 -я группа — наводчик (пул), Нр стрелок (пом. пул. ), стрелок; • 2 -я группа — командир отделения, • гранатометчик, помощник гранатометчика; • 3 -я группа — механик-водитель, наводчикоператор.
Мотострелковый взвод в наступлении. Мотострелковый (танковый) взвод может наступать в составе роты, составлять общевойсковой резерв батальона, действовать в боевом разведывательном дозоре. Мотострелковый взвод, кроме того, может действовать в передовой группе тактического воздушного десанта, а также составлять основу штурмовой группы.
Взвод наступает на фронте до 300 м. В качестве боевой задачи взводу (отделению, танку) в наступлении указываются объект атаки и направление продолжения наступления. Боевой порядок мотострелкового взвода обычно включает мотострелковые отделения, группу управления и огневой поддержки. Кроме того , во взводе может создаваться группа боевых машин.

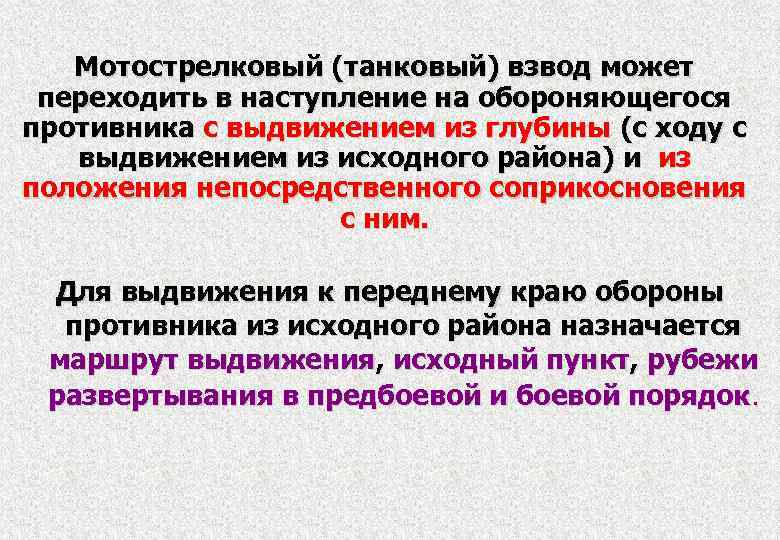

Мотострелковый (танковый) взвод может переходить в наступление на обороняющегося противника с выдвижением из глубины (с ходу с выдвижением из исходного района) и из положения непосредственного соприкосновения с ним. Для выдвижения к переднему краю обороны противника из исходного района назначается маршрут выдвижения, исходный пункт, рубежи развертывания в предбоевой и боевой порядок.

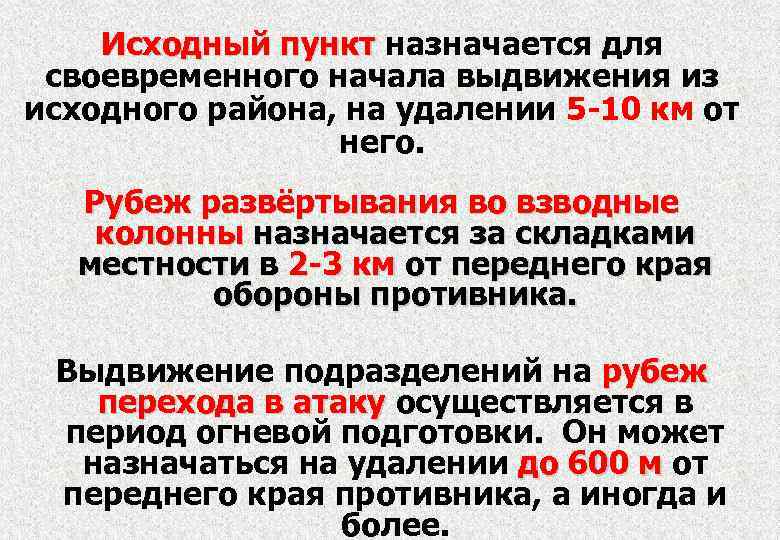

Исходный пункт назначается для своевременного начала выдвижения из исходного района, на удалении 5 -10 км от него. Рубеж развёртывания во взводные колонны назначается за складками местности в 2 -3 км от переднего края обороны противника. Выдвижение подразделений на рубеж перехода в атаку осуществляется в период огневой подготовки. Он может назначаться на удалении до 600 м от переднего края противника, а иногда и более.

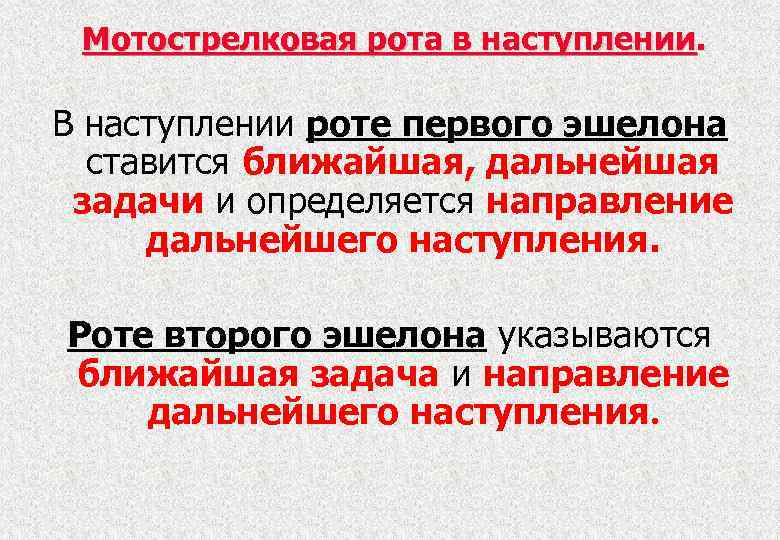

Мотострелковая рота в наступлении. В наступлении роте первого эшелона ставится ближайшая, дальнейшая задачи и определяется направление дальнейшего наступления. Роте второго эшелона указываются ближайшая задача и направление дальнейшего наступления.
Боевой порядок роты обычно включает: первый эшелон, второй эшелон(в некоторых условиях обстановки в состав боевого порядка может включаться общевойсковой резерв), артиллерийское подразделение, подразделения и огневые средства, остающиеся в непосредственном подчинении командира роты.
Для организованного выдвижения, развёртывания и одновременного перехода в атаку роте назначаются маршрут выдвижения, исходный рубеж, рубеж развёртывания в ротные и во взводные колонны, рубеж перехода в атаку и рубеж безопасного удаления, а при атаке в пешем порядке для мотострелковой роты, кроме того, - и рубеж спешивания.
Рубеж развёртывания в ротные колонны назначается вне досягаемости огня прямой наводки орудий, танков и установок противотанковых ракетных комплексов противника на удалении 4 -6 км от переднего края его обороны.
Боевой порядок и боевые задачи мсб в наступление с выдвижением 29 из глубины (вариант) Ближ. задача мсб 2 мсб до мпб 1 мср ртг 2 мср 101 1 мсб “Лев” тб 3 мср 4 3 2 1 ртг 102 Исх. рубеж до мпб До 600 м 2 -3 км Дальн. задача мсб Рубеж спешивания Рубеж переход. в атаку 5 -10 км 4 -6 км Рубеж разв. во взв. колонны 12 -15 км Рубеж разв. в ротн. колонны 3 мсб Рубеж разв. в бат. колонны
