Тема 3 Організація і ведення розвідки в батареї

Тема 3 Організація і ведення розвідки в батареї Заняття 1 Основи організації розвідки в артилерійської батареї

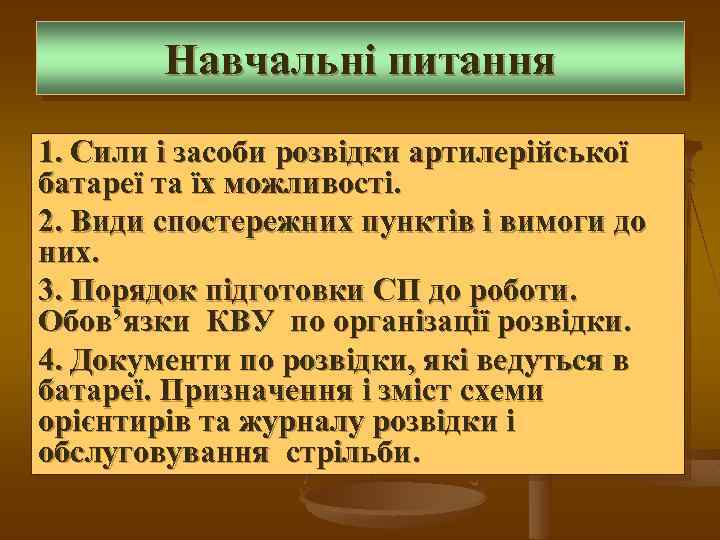

Навчальні питання 1. Сили і засоби розвідки артилерійської батареї та їх можливості. 2. Види спостережних пунктів і вимоги до них. 3. Порядок підготовки СП до роботи. Обов’язки КВУ по організації розвідки. 4. Документи по розвідки, які ведуться в батареї. Призначення і зміст схеми орієнтирів та журналу розвідки і обслуговування стрільби.

Література Організація та ведення розвідки із спостережних пунктів. Навчальний посібник. Видавництво Сум. ДУ 2006. С. 1592, 120 -127. Ø Артилерійська розвідка. Приходько А. І. Кривошеєв А. М. , Петренко В. М. , Посібник. – Суми, 2008. – 380 с. С. 167 -189. Ø

Перше навчальне питання Сили і засоби розвідки артилерійської батареї та їх можливості.

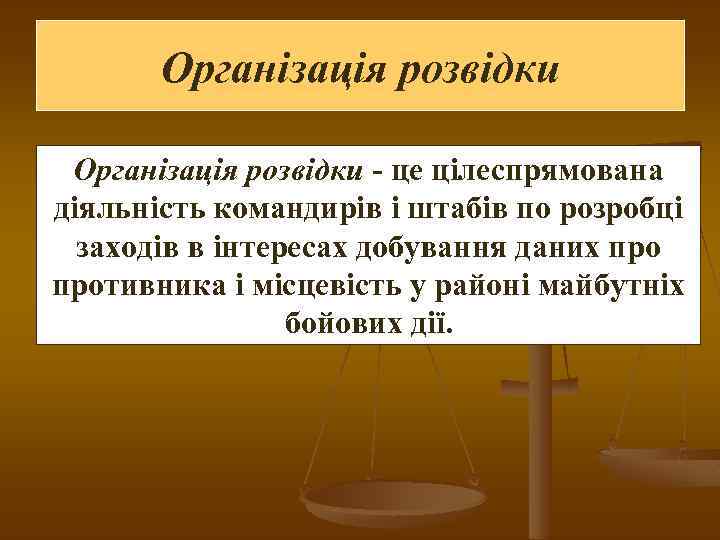

Організація розвідки - це цілеспрямована діяльність командирів і штабів по розробці заходів в інтересах добування даних противника і місцевість у районі майбутніх бойових дії.

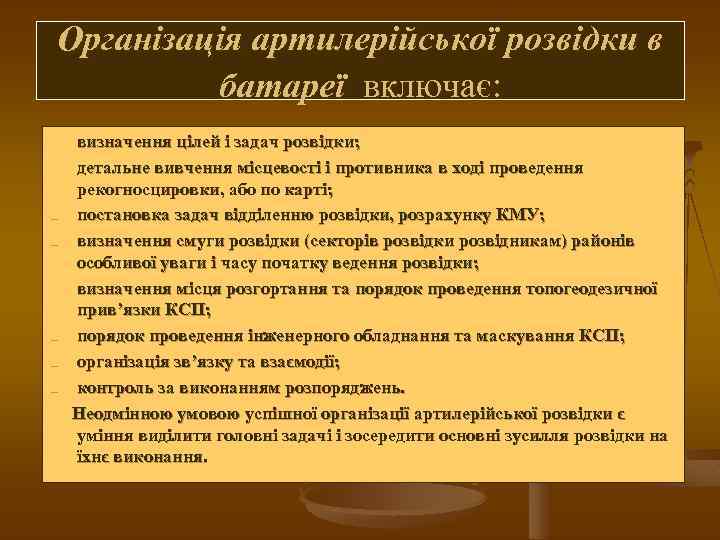

Організація артилерійської розвідки в батареї включає: n n n n визначення цілей і задач розвідки; детальне вивчення місцевості і противника в ході проведення рекогносцировки, або по карті; постановка задач відділенню розвідки, розрахунку КМУ; визначення смуги розвідки (секторів розвідки розвідникам) районів особливої уваги і часу початку ведення розвідки; визначення місця розгортання та порядок проведення топогеодезичної прив’язки КСП; порядок проведення інженерного обладнання та маскування КСП; організація зв’язку та взаємодії; контроль за виконанням розпоряджень. Неодмінною умовою успішної організації артилерійської розвідки є уміння виділити головні задачі і зосередити основні зусилля розвідки на їхнє виконання.

Основні задачі артилерійської розвідки n n n виявлення і визначення координат ЗЗМУ, систем високоточної зброї, його артилерійських і мінометних батарей, танків, протитанкових і інших вогневих засобів, пунктів керування й інших важливих об'єктів (цілей); визначення місця розташування опорних пунктів, характеру їхніх фортифікаційних споруджень, загороджень і систем вогню; проведення дорозвідки цілей, намічених для поразки; обслуговування стрільби артилерії; спостереження за діями противника і своїх військ і розвідки місцевості; встановлення застосування противником нових засобів і способів боротьби.

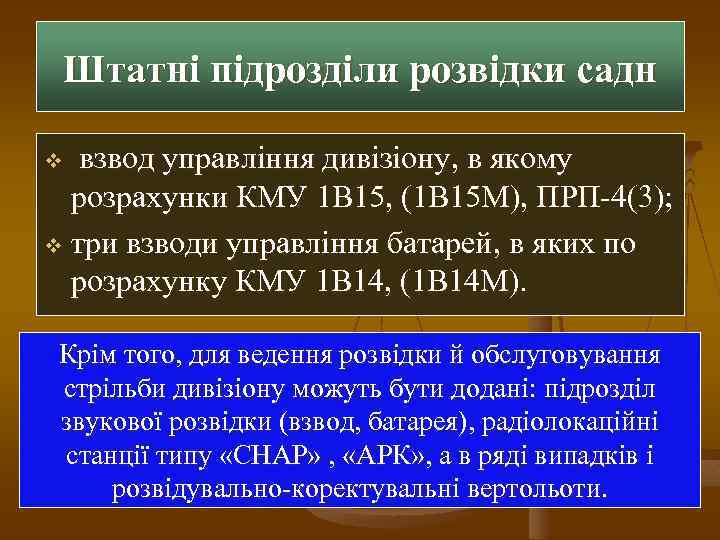

Штатні підрозділи розвідки садн взвод управління дивізіону, в якому розрахунки КМУ 1 В 15, (1 В 15 М), ПРП-4(3); v три взводи управління батарей, в яких по розрахунку КМУ 1 В 14, (1 В 14 М). v Крім того, для ведення розвідки й обслуговування стрільби дивізіону можуть бути додані: підрозділ звукової розвідки (взвод, батарея), радіолокаційні станції типу «СНАР» , «АРК» , а в ряді випадків і розвідувально-коректувальні вертольоти.

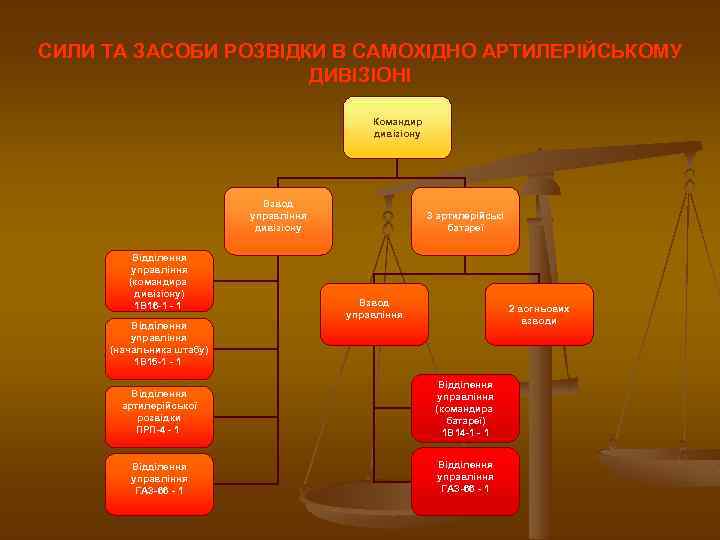

СИЛИ ТА ЗАСОБИ РОЗВІДКИ В САМОХІДНО АРТИЛЕРІЙСЬКОМУ ДИВІЗІОНІ Командир дивізіону Взвод управління дивізіону Відділення управління (командира дивізіону) 1 В 16 -1 - 1 Відділення управління (начальника штабу) 1 В 15 -1 - 1 3 артилерійські батареї Взвод управління 2 вогньових взводи Відділення артилерійської розвідки ПРП-4 - 1 Відділення управління (командира батареї) 1 В 14 -1 - 1 Відділення управління ГАЗ-66 - 1

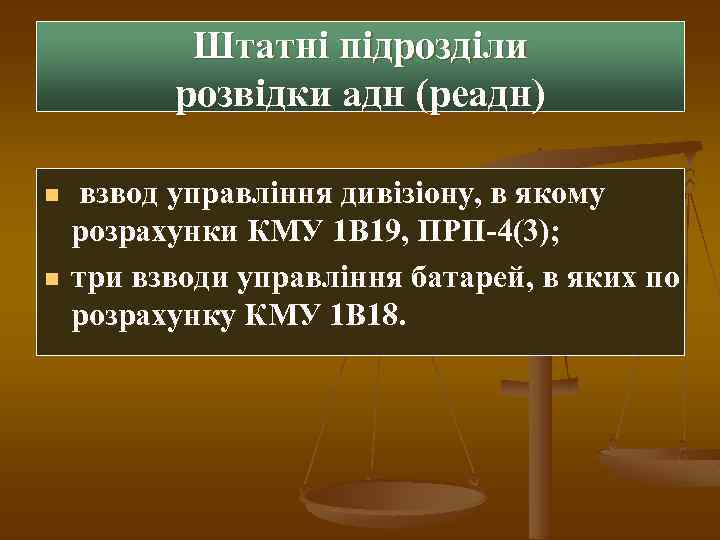

Штатні підрозділи розвідки адн (реадн) n n взвод управління дивізіону, в якому розрахунки КМУ 1 В 19, ПРП-4(3); три взводи управління батарей, в яких по розрахунку КМУ 1 В 18.

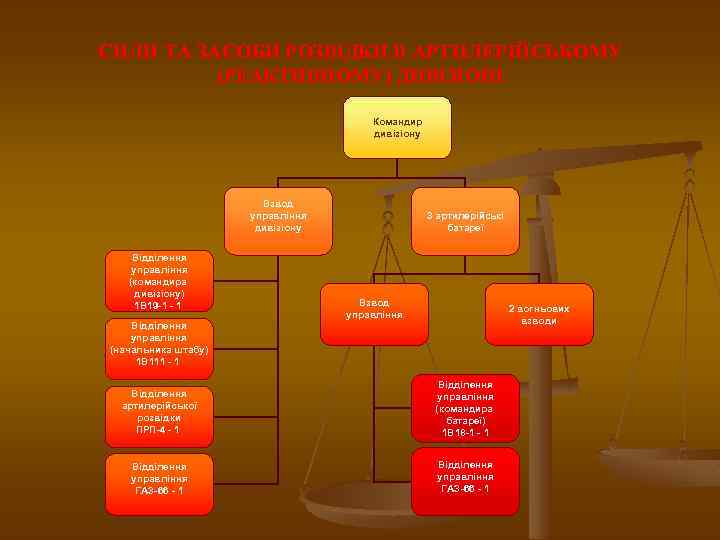

СИЛИ ТА ЗАСОБИ РОЗВІДКИ В АРТИЛЕРІЙСЬКОМУ (РЕАКТИВНОМУ) ДИВІЗІОНІ Командир дивізіону Взвод управління дивізіону Відділення управління (командира дивізіону) 1 В 19 -1 - 1 Відділення управління (начальника штабу) 1 В 111 - 1 3 артилерійські батареї Взвод управління 2 вогньових взводи Відділення артилерійської розвідки ПРП-4 - 1 Відділення управління (командира батареї) 1 В 18 -1 - 1 Відділення управління ГАЗ-66 - 1

Зона розвідки і ураження Ø Дивізіону, взводам оптичної, звукової і радіотехнічної розвідки призначають смуги розвідки і райони особливої уваги. Радіолокаційним станціям призначають основний і додатковий сектор розвідки і райони особливої уваги. Ø Іноді дивізіону можуть бути призначені об'єкти (об'єкт) чи напрямок розвідки, батареї може бути призначений сектор розвідки.

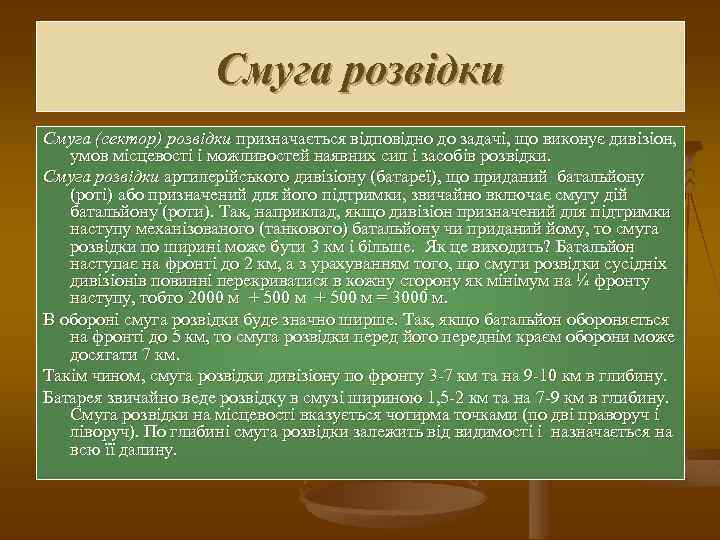

Смуга розвідки Смуга (сектор) розвідки призначається відповідно до задачі, що виконує дивізіон, умов місцевості і можливостей наявних сил і засобів розвідки. Смуга розвідки артилерійського дивізіону (батареї), що приданий батальйону (роті) або призначений для його підтримки, звичайно включає смугу дій батальйону (роти). Так, наприклад, якщо дивізіон призначений для підтримки наступу механізованого (танкового) батальйону чи приданий йому, то смуга розвідки по ширині може бути 3 км і більше. Як це виходить? Батальйон наступає на фронті до 2 км, а з урахуванням того, що смуги розвідки сусідніх дивізіонів повинні перекриватися в кожну сторону як мінімум на ¼ фронту наступу, тобто 2000 м + 500 м = 3000 м. В обороні смуга розвідки буде значно ширше. Так, якщо батальйон обороняється на фронті до 5 км, то смуга розвідки перед його переднім краєм оборони може досягати 7 км. Такім чином, смуга розвідки дивізіону по фронту 3 -7 км та на 9 -10 км в глибину. Батарея звичайно веде розвідку в смузі шириною 1, 5 -2 км та на 7 -9 км в глибину. Смуга розвідки на місцевості вказується чотирма точками (по дві праворуч і ліворуч). По глибині смуга розвідки залежить від видимості і назначається на всю її далину.

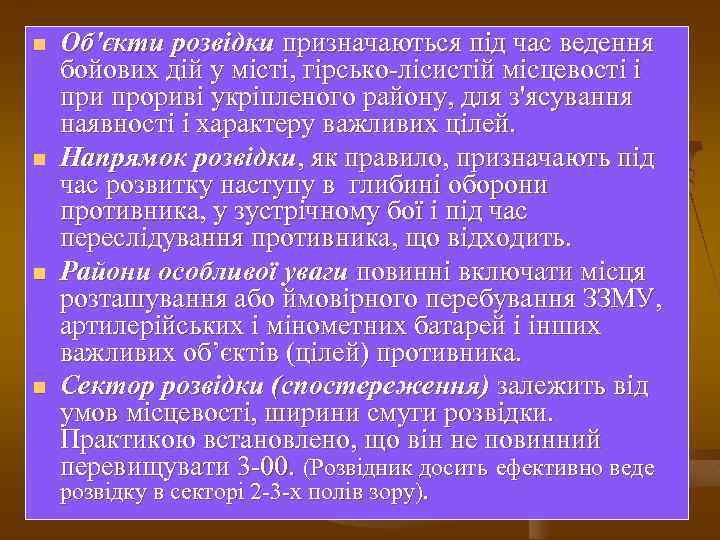

n n Об'єкти розвідки призначаються під час ведення бойових дій у місті, гірсько-лісистій місцевості і при прориві укріпленого району, для з'ясування наявності і характеру важливих цілей. Напрямок розвідки, як правило, призначають під час розвитку наступу в глибині оборони противника, у зустрічному бої і під час переслідування противника, що відходить. Райони особливої уваги повинні включати місця розташування або ймовірного перебування ЗЗМУ, артилерійських і мінометних батарей і інших важливих об’єктів (цілей) противника. Сектор розвідки (спостереження) залежить від умов місцевості, ширини смуги розвідки. Практикою встановлено, що він не повинний перевищувати 3 -00. (Розвідник досить ефективно веде розвідку в секторі 2 -3 -х полів зору).

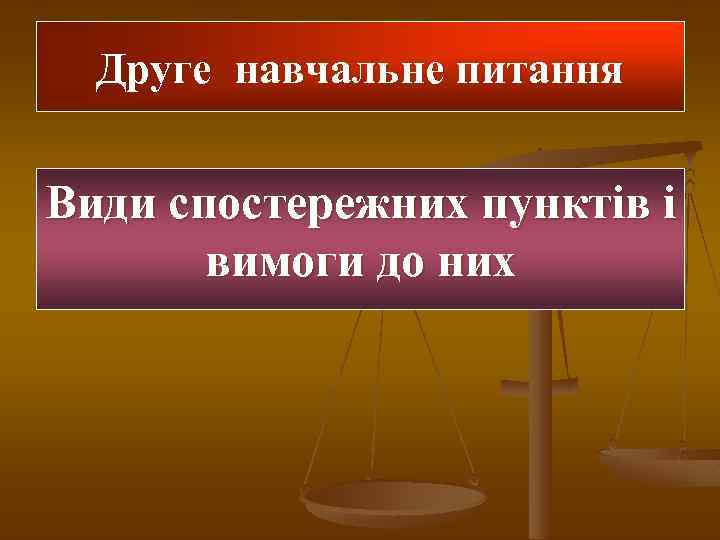

Друге навчальне питання Види спостережних пунктів і вимоги до них

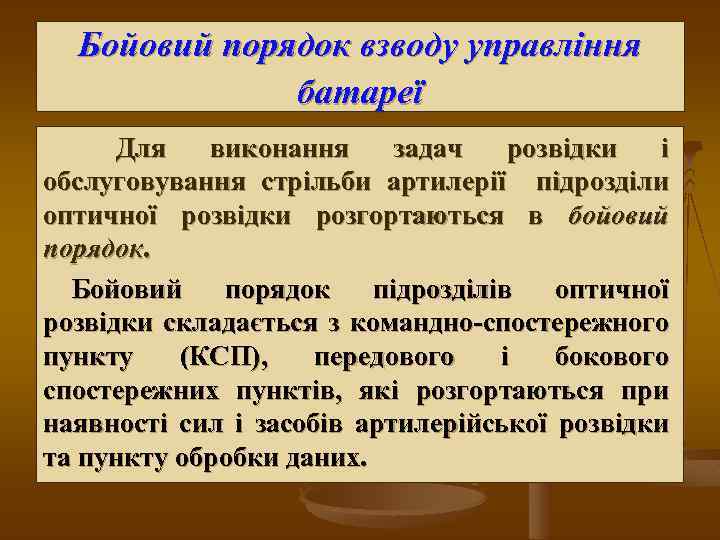

Бойовий порядок взводу управління батареї Для виконання задач розвідки і обслуговування стрільби артилерії підрозділи оптичної розвідки розгортаються в бойовий порядок. Бойовий порядок підрозділів оптичної розвідки складається з командно-спостережного пункту (КСП), передового і бокового спостережних пунктів, які розгортаються при наявності сил і засобів артилерійської розвідки та пункту обробки даних.

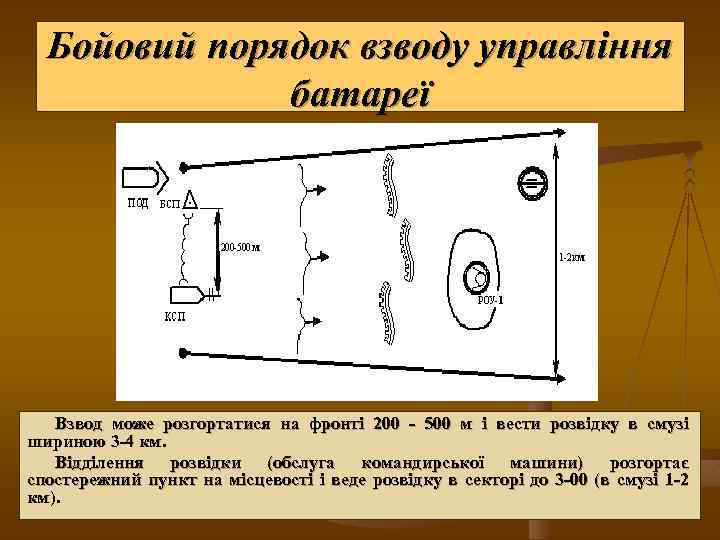

Бойовий порядок взводу управління батареї Взвод може розгортатися на фронті 200 - 500 м і вести розвідку в смузі шириною 3 -4 км. Відділення розвідки (обслуга командирської машини) розгортає спостережний пункт на місцевості і веде розвідку в секторі до 3 -00 (в смузі 1 -2 км).

Види спостережних пунктів n n n Командно-спостережний пункт взводу розвідки призначений для ведення розвідки противника та місцевості, управління підлеглими силами і засобами розвідки, обслуговування стрільби артилерії і для спостереження за діями загальновійськових підрозділів. Передовий спостережний пункт призначений для ведення розвідки противника і місцевості безпосередньо перед фронтом передових загальновійськових підрозділів, підтримки більш тісного зв'язку з ними, і обслуговування стрільби по цілях, що не спостерігаються з командноспостережного пункту. Боковий спостережний пункт призначений для ведення розвідки противника і місцевості в районах, що не спостерігається з командно-спостережного пункту збоку, для засічки цілей (спряжене спостереження) і обслуговування стрільби по цілям

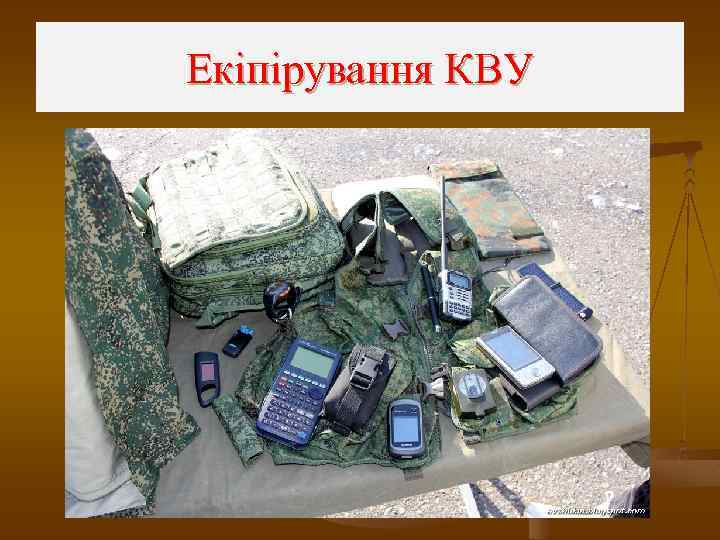

Екіпірування КВУ

Третє навчальне питання Порядок підготовки СП до роботи. Обов’язки КВУ по організації розвідки

Підготовка спостережних пунктів до роботи: - вибір і заняття спостережного пункту; - орієнтування приладів; - топогеодезичну прив'язку спостережного пункту; - вибір орієнтирів і складання схеми орієнтирів; - встановлення зв'язку з вогневими підрозділами та вищестоящим командиром; - інженерне обладнання та маскування спостережного пункту.

Вимоги до спостережних пунктів n n n Спостережні пункти повинні відповідати наступним вимогам: - забезпечувати виконання поставлених задач; - мати добрий огляд місцевості, що знаходиться перед фронтом і в глибині оборони противника в смузі (секторі) розвідки; - мати приховані підступи; - бути невидимим для спостереження противника; - забезпечувати розміщення особового складу, засобів зв'язку та техніки.

Найвигіднішими місцями для СП Найвигіднішими місцями для розміщення спостережних пунктів є: - схили висот, звернені в бік противника; - ділянки місцевості, які знаходяться в 200 -300 м перед лісом, кущами, садом або гаєм; - високі дерева в глибині лісу або на узліссі лісових масивів; - горища, верхні поверхи будинків та фабричні (заводські) труби.

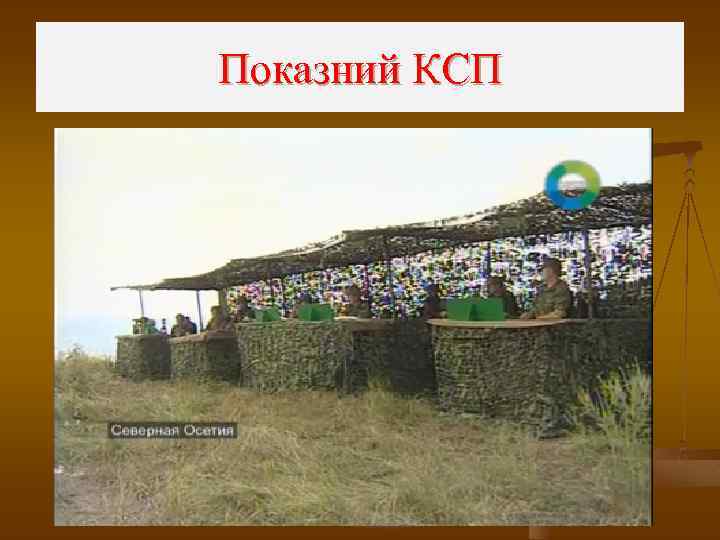

Показний КСП

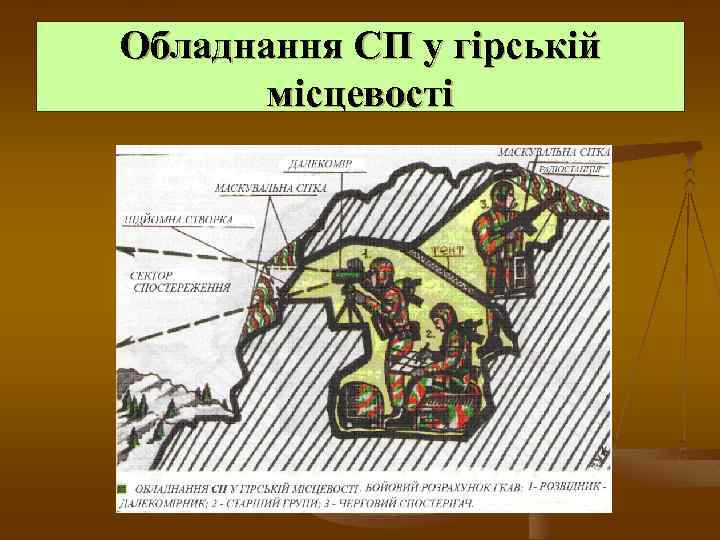

Обладнання СП у гірській місцевості

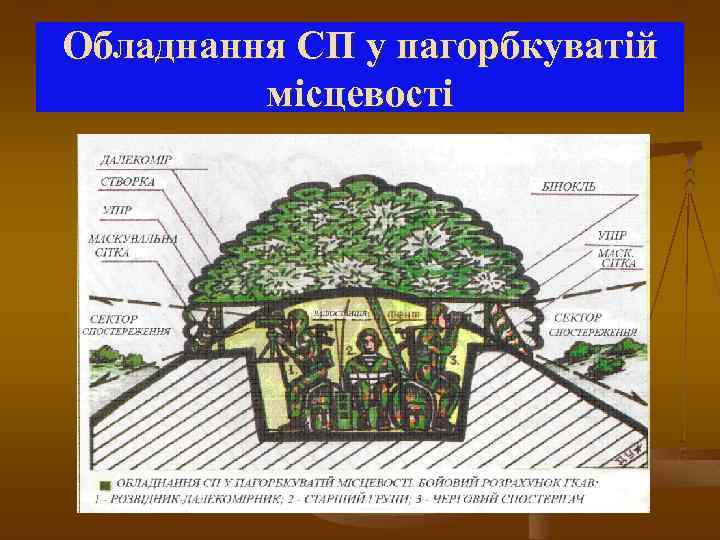

Обладнання СП у пагорбкуватій місцевості

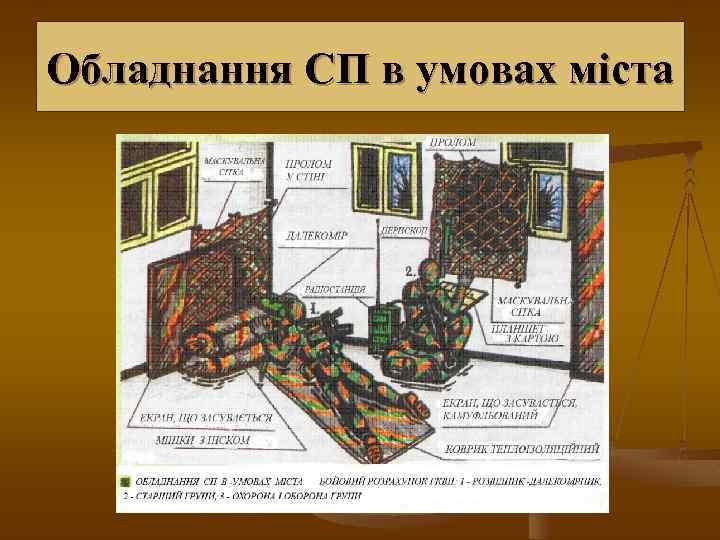

Обладнання СП в умовах міста

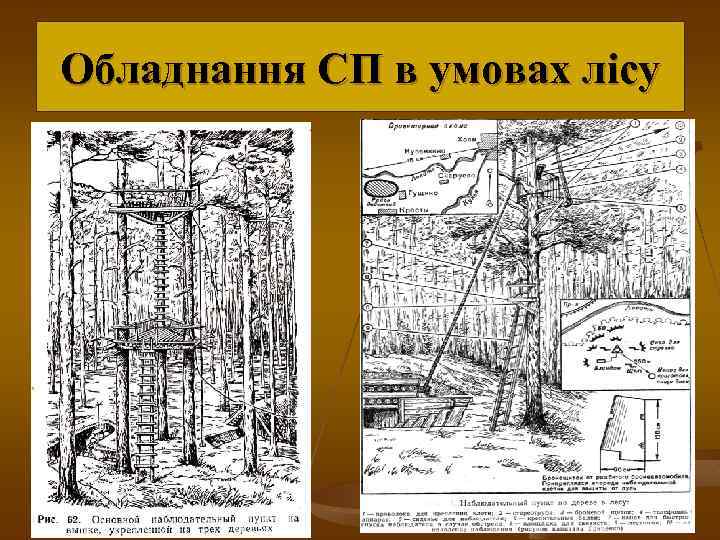

Обладнання СП в умовах лісу

Приклад правильного маскування спостерігача в умовах лісу літом

Приклад правильного маскування спостерігача в умовах зими

Приклад неправильного маскування спостерігача влітку

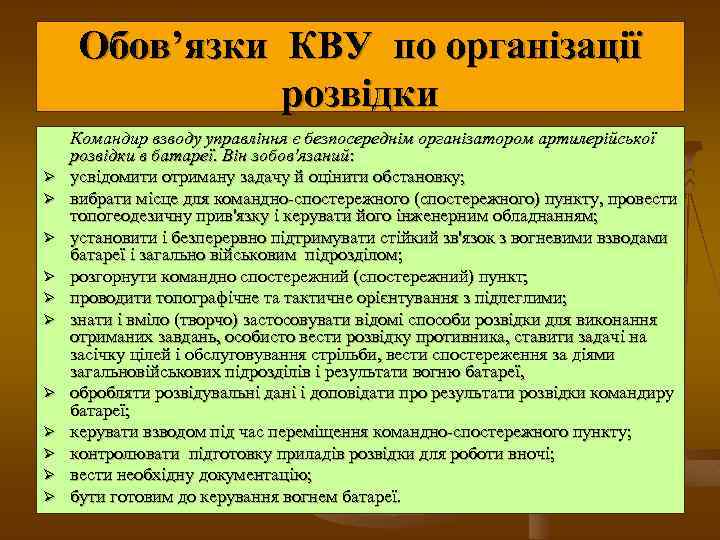

Обов’язки КВУ по організації розвідки Ø Ø Ø Командир взводу управління є безпосереднім організатором артилерійської розвідки в батареї. Він зобов'язаний: усвідомити отриману задачу й оцінити обстановку; вибрати місце для командно-спостережного (спостережного) пункту, провести топогеодезичну прив'язку і керувати його інженерним обладнанням; установити і безперервно підтримувати стійкий зв'язок з вогневими взводами батареї і загально військовим підрозділом; розгорнути командно спостережний (спостережний) пункт; проводити топографічне та тактичне орієнтування з підлеглими; знати і вміло (творчо) застосовувати відомі способи розвідки для виконання отриманих завдань, особисто вести розвідку противника, ставити задачі на засічку цілей і обслуговування стрільби, вести спостереження за діями загальновійськових підрозділів і результати вогню батареї, обробляти розвідувальні дані і доповідати про результати розвідки командиру батареї; керувати взводом під час переміщення командно-спостережного пункту; контролювати підготовку приладів розвідки для роботи вночі; вести необхідну документацію; бути готовим до керування вогнем батареї.

Четверте навчальне питання Документи з розвідки, які ведуться в батареї. Призначення і зміст схеми орієнтирів та журналу розвідки і обслуговування стрільби

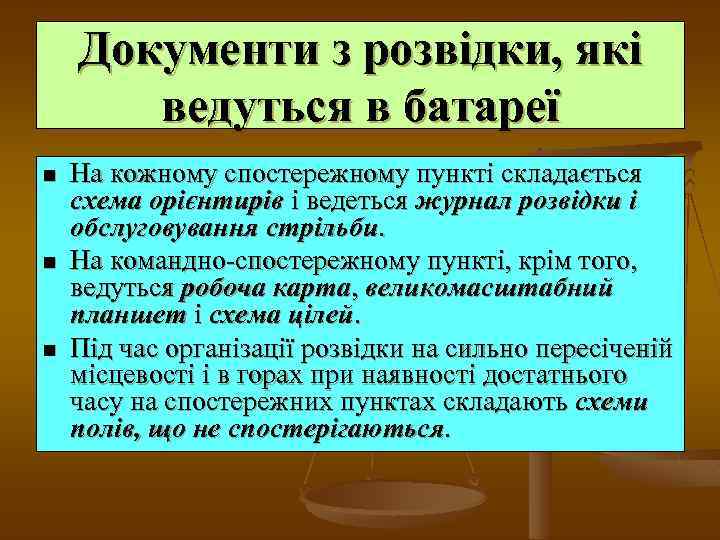

Документи з розвідки, які ведуться в батареї n n n На кожному спостережному пункті складається схема орієнтирів і ведеться журнал розвідки і обслуговування стрільби. На командно-спостережному пункті, крім того, ведуться робоча карта, великомасштабний планшет і схема цілей. Під час організації розвідки на сильно пересіченій місцевості і в горах при наявності достатнього часу на спостережних пунктах складають схеми полів, що не спостерігаються.

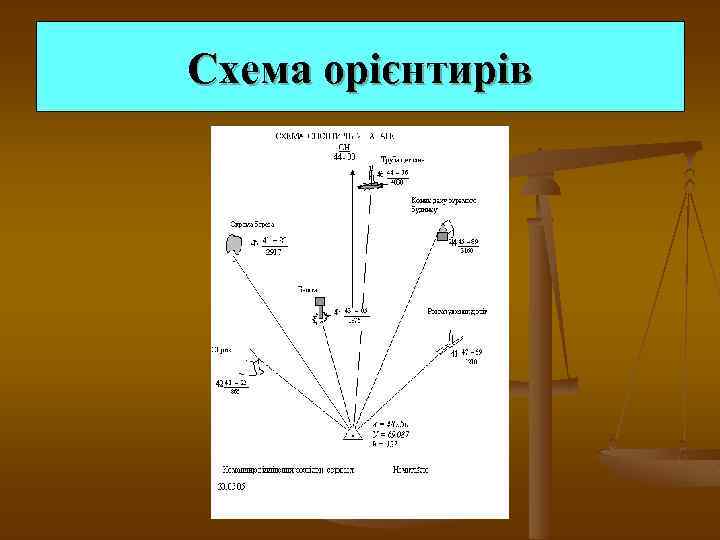

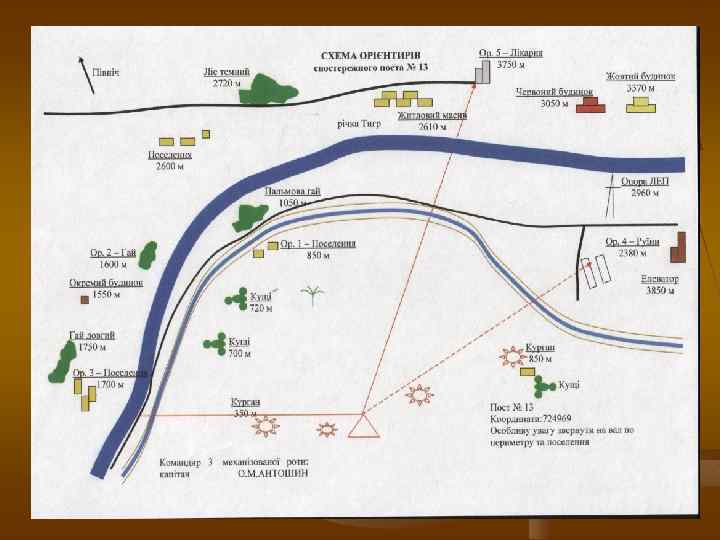

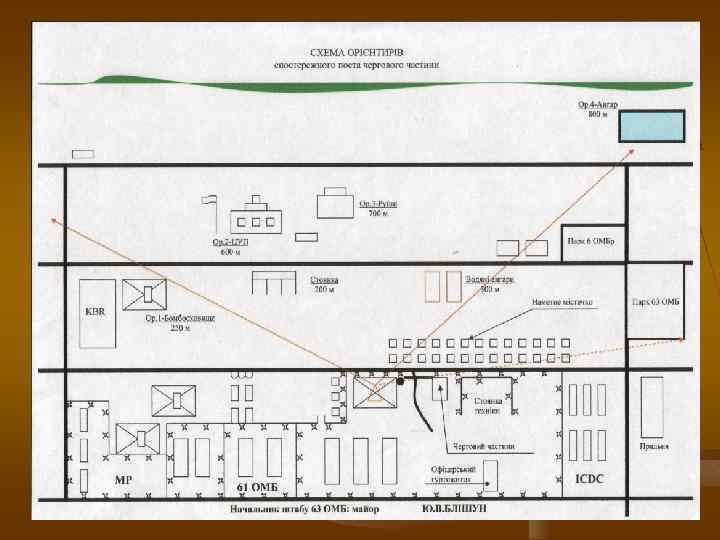

Схема орієнтирів

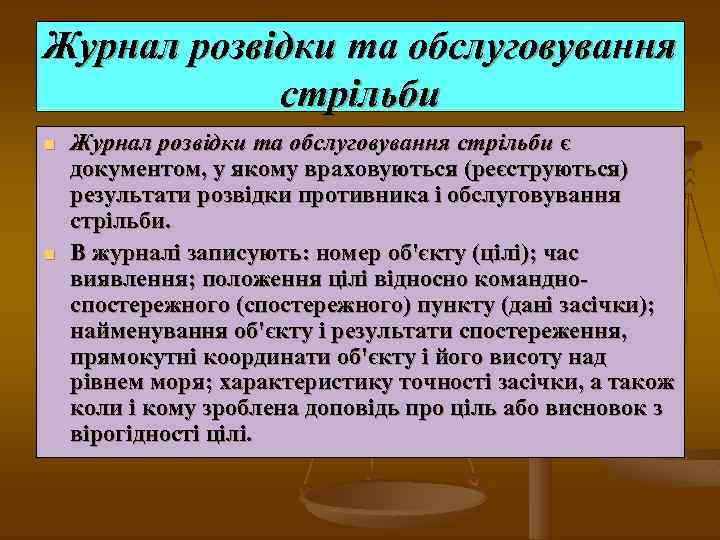

Журнал розвідки та обслуговування стрільби n n Журнал розвідки та обслуговування стрільби є документом, у якому враховуються (реєструються) результати розвідки противника і обслуговування стрільби. В журналі записують: номер об'єкту (цілі); час виявлення; положення цілі відносно командноспостережного (спостережного) пункту (дані засічки); найменування об'єкту і результати спостереження, прямокутні координати об'єкту і його висоту над рівнем моря; характеристику точності засічки, а також коли і кому зроблена доповідь про ціль або висновок з вірогідності цілі.

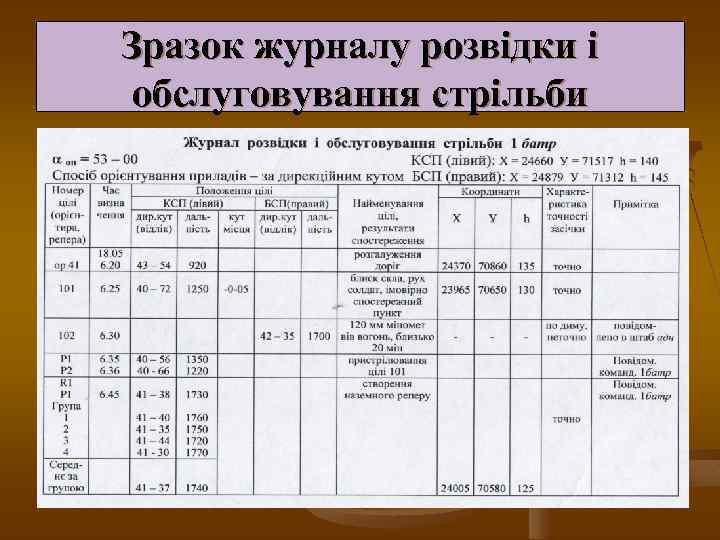

Зразок журналу розвідки і обслуговування стрільби

Робоча карта командира взводу управління

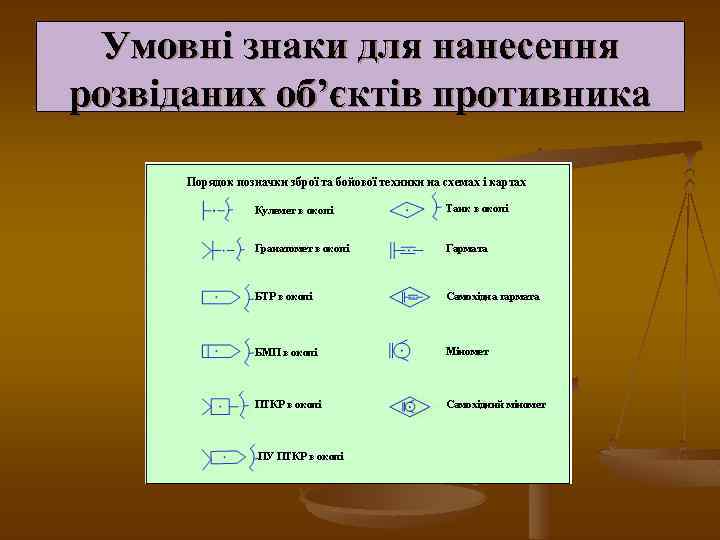

Умовні знаки для нанесення розвіданих об’єктів противника

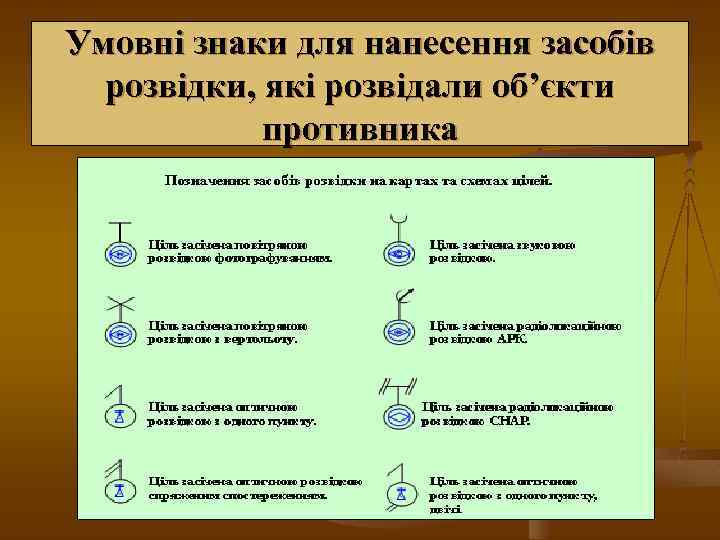

Умовні знаки для нанесення засобів розвідки, які розвідали об’єкти противника

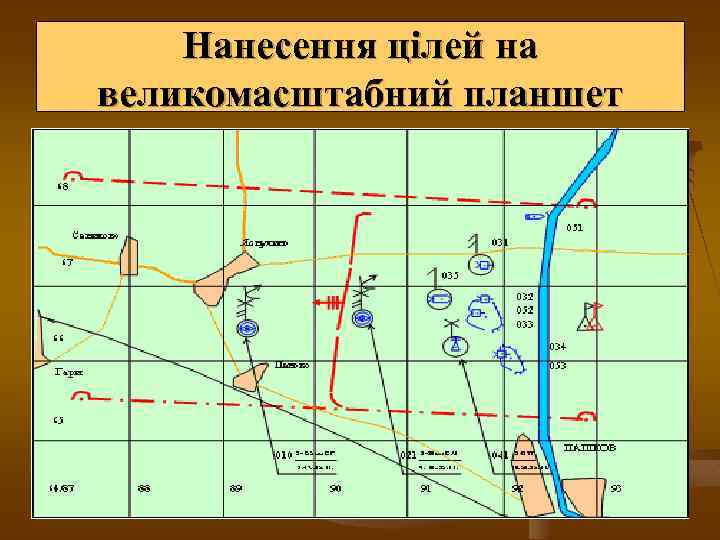

Нанесення цілей на великомасштабний планшет

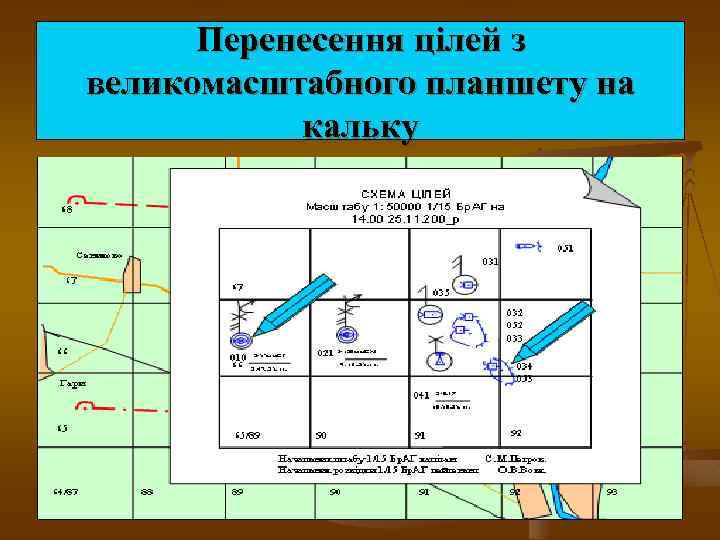

Перенесення цілей з великомасштабного планшету на кальку

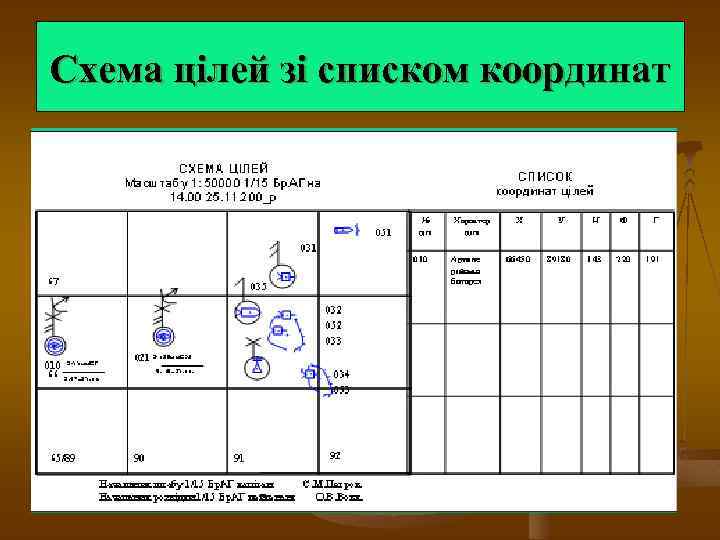

Схема цілей зі списком координат

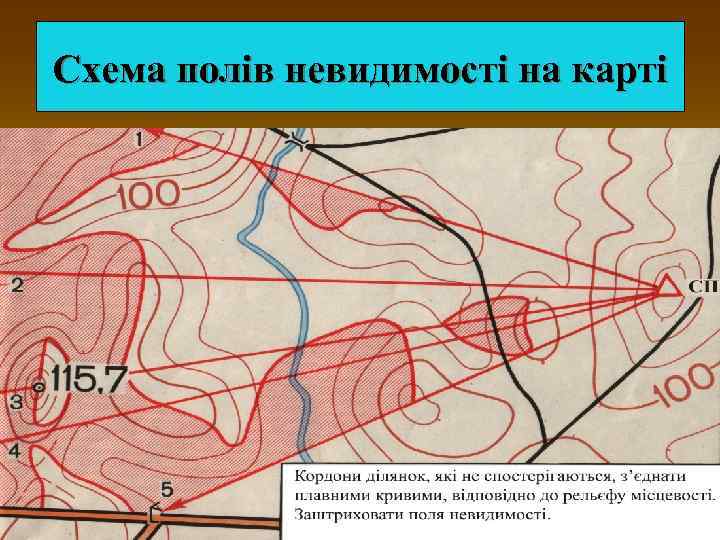

Схема полів невидимості на карті

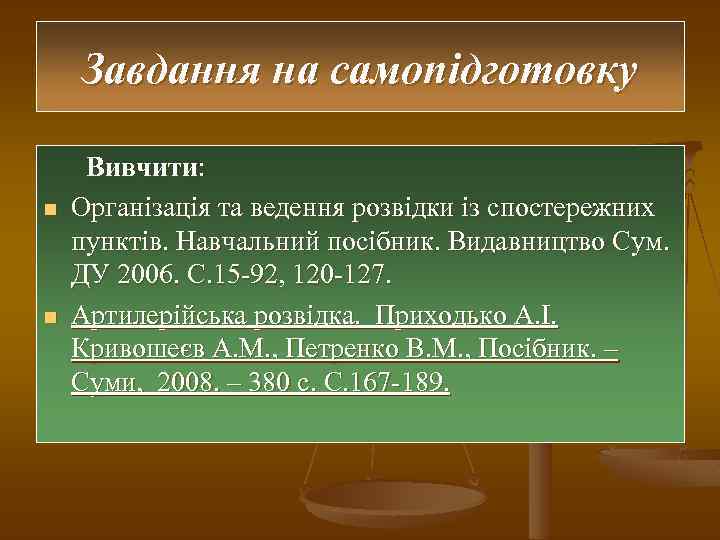

Завдання на самопідготовку n n Вивчити: Організація та ведення розвідки із спостережних пунктів. Навчальний посібник. Видавництво Сум. ДУ 2006. С. 15 -92, 120 -127. Артилерійська розвідка. Приходько А. І. Кривошеєв А. М. , Петренко В. М. , Посібник. – Суми, 2008. – 380 с. С. 167 -189.

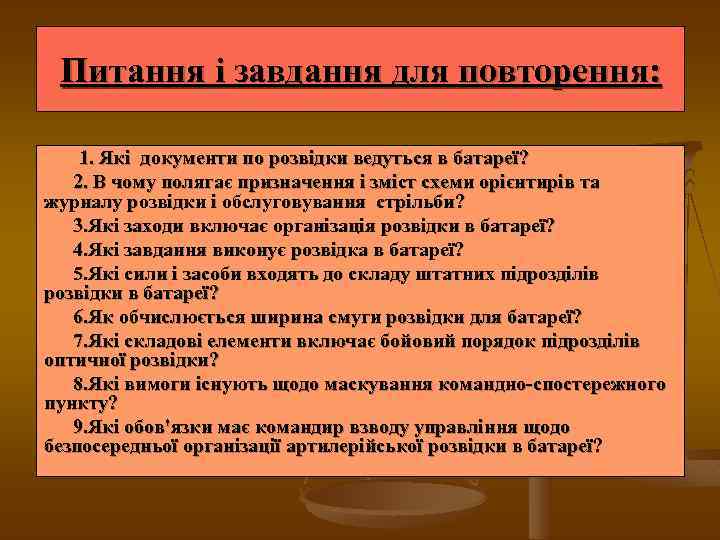

Питання і завдання для повторення: 1. Які документи по розвідки ведуться в батареї? 2. В чому полягає призначення і зміст схеми орієнтирів та журналу розвідки і обслуговування стрільби? 3. Які заходи включає організація розвідки в батареї? 4. Які завдання виконує розвідка в батареї? 5. Які сили і засоби входять до складу штатних підрозділів розвідки в батареї? 6. Як обчислюється ширина смуги розвідки для батареї? 7. Які складові елементи включає бойовий порядок підрозділів оптичної розвідки? 8. Які вимоги існують щодо маскування командно-спостережного пункту? 9. Які обов'язки має командир взводу управління щодо безпосередньої організації артилерійської розвідки в батареї?

Дякую за увагу !
