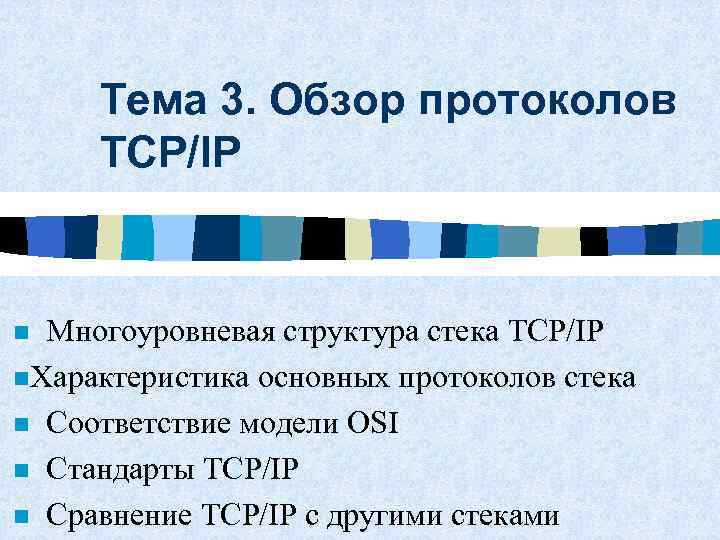

Тема 3. Обзор протоколов TCP/IP n Многоуровневая структура стека TCP/IP n. Характеристика основных протоколов стека n Соответствие модели OSI n Стандарты TCP/IP n Сравнение TCP/IP с другими стеками

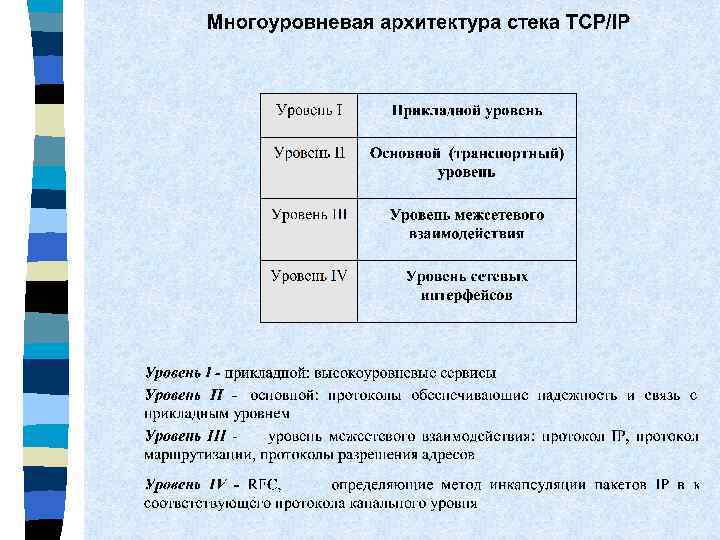

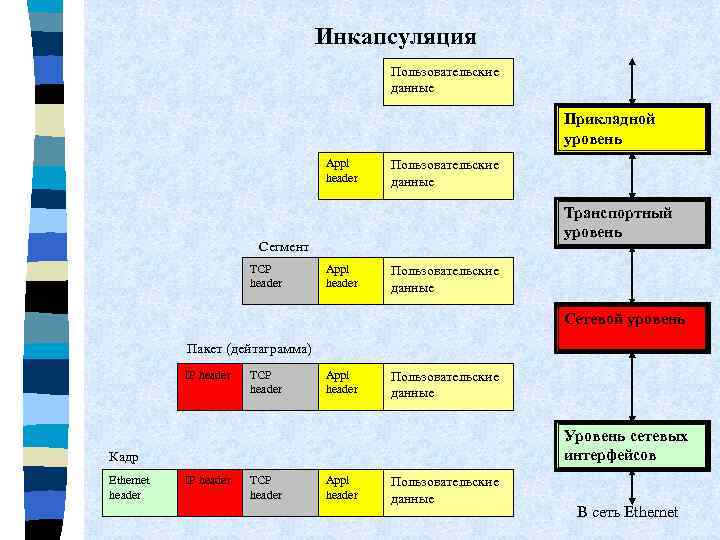

Инкапсуляция Пользовательские данные Прикладной уровень Appl header Пользовательские данные Транспортный уровень Сегмент TCP header Appl header Пользовательские данные Сетевой уровень Пакет (дейтаграмма) IP header TCP header Appl header Пользовательские данные Уровень сетевых интерфейсов Кадр Ethernet header IP header TCP header Appl header Пользовательские данные В сеть Ethernet

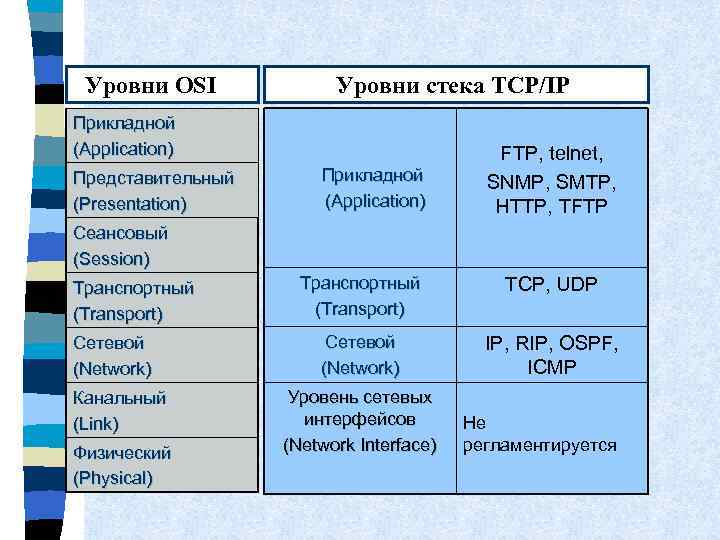

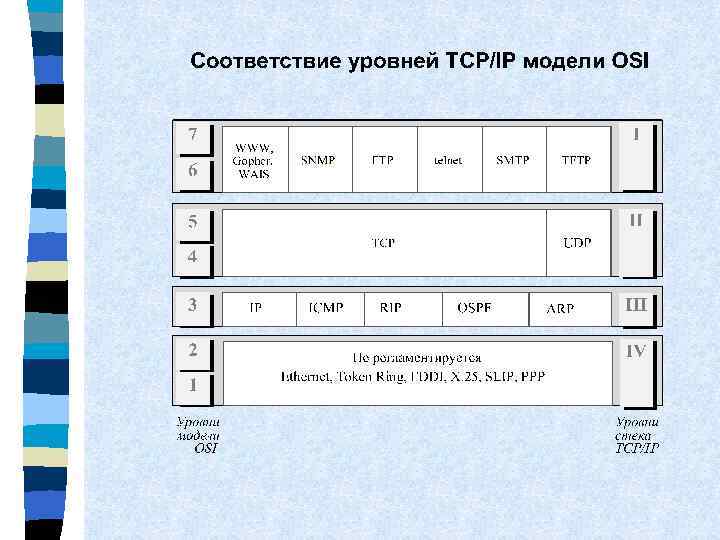

Уровни OSI Уровни стека TCP/IP Прикладной (Application) Представительный (Presentation) Прикладной (Application) FTP, telnet, SNMP, SMTP, HTTP, TFTP Сеансовый (Session) Транспортный (Transport) Сетевой (Network) Канальный (Link) Физический (Physical) Транспортный (Transport) TCP, UDP Сетевой (Network) IP, RIP, OSPF, ICMP Уровень сетевых интерфейсов (Network Interface) Не регламентируется

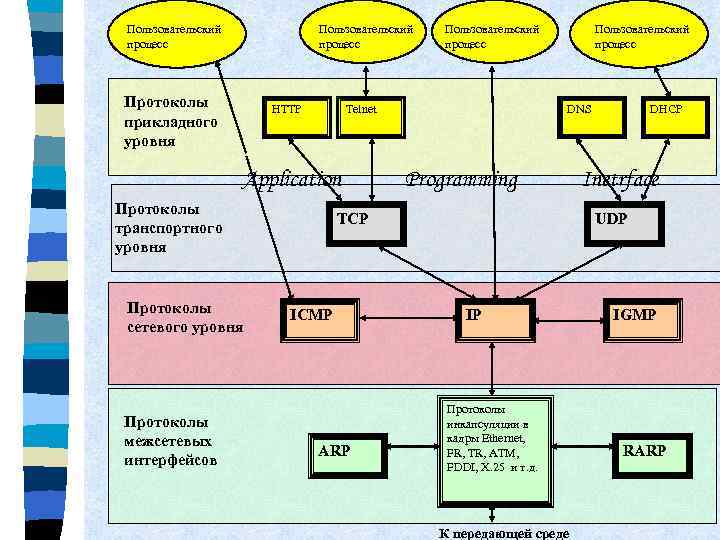

Пользовательский процесс Протоколы прикладного уровня HTTP Telnet Application Протоколы транспортного уровня Протоколы сетевого уровня Протоколы межсетевых интерфейсов Пользовательский процесс DNS Programming TCP ICMP ARP DHCP Inetrface UDP IP Протоколы инкапсуляции в кадры Ethernet, FR, TR, ATM, FDDI, X. 25 и т. д. К передающей среде IGMP RARP

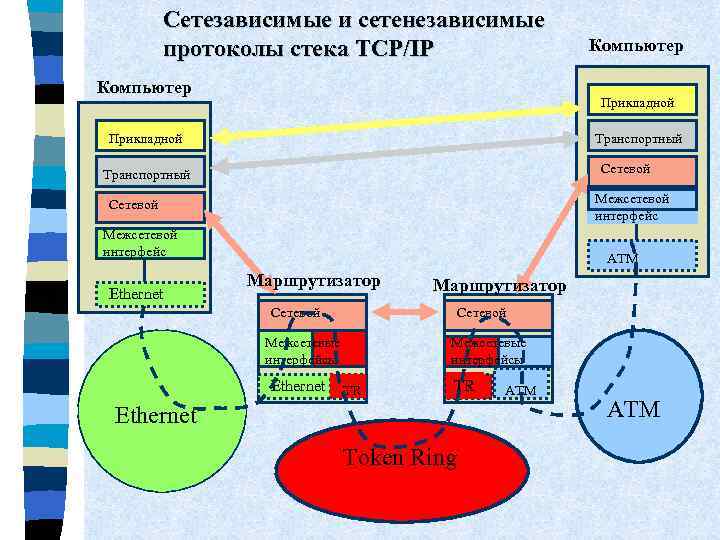

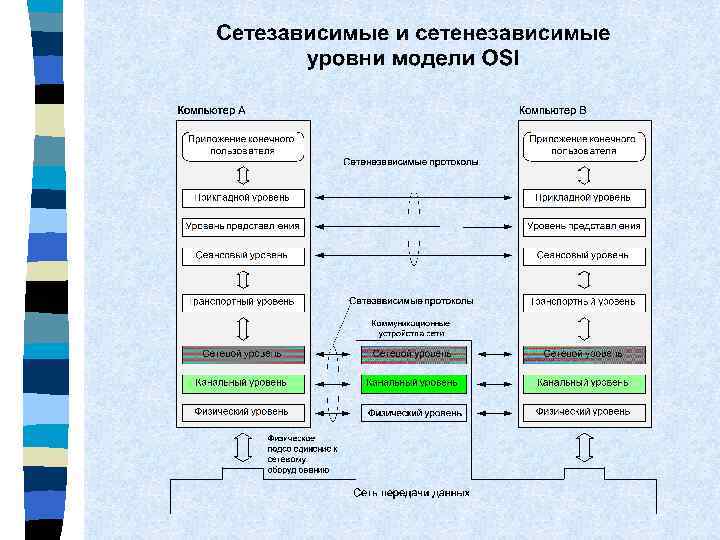

Сетезависимые и сетенезависимые протоколы стека TCP/IP Компьютер Прикладной Транспортный Сетевой Транспортный Межсетевой интерфейс Сетевой Межсетевой интерфейс Ethernet Компьютер Ethernet ATM Маршрутизатор Сетевой Межсетевые интерфейсы Ethernet TR Межсетевые интерфейсы TR Ethernet Token Ring ATM
Понятие internetworking • Сеть в общем случае рассматривается как совокупность нескольких сетей и называется составной сетью или интерсетью (internetwork или internet). • Сети, входящие в составную сеть, называются подсетями (subnet), составляющими сетями или просто сетями. • Сетевой уровень выступает в качестве координатора, организующего работу всех подсетей, лежащих на пути продвижения пакета по составной сети. • Для перемещения данных в пределах подсетей сетевой уровень обращается к используемым в этих подсетях технологиям.

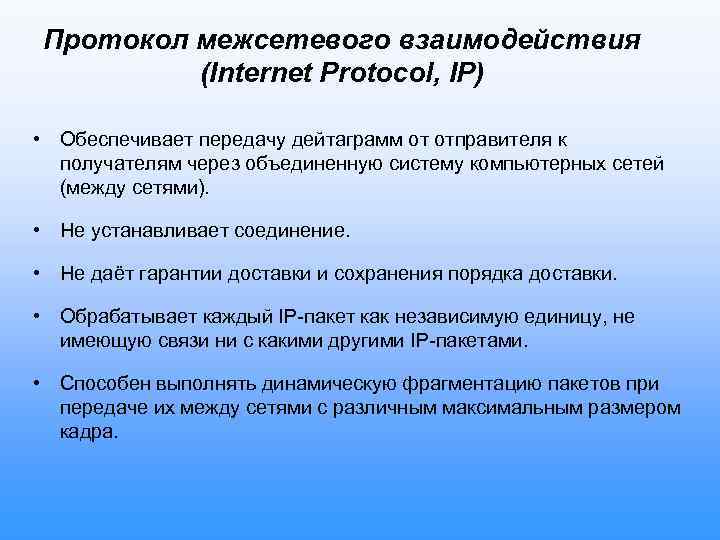

Протокол межсетевого взаимодействия (Internet Protocol, IP) • Обеспечивает передачу дейтаграмм от отправителя к получателям через объединенную систему компьютерных сетей (между сетями). • Не устанавливает соединение. • Не даёт гарантии доставки и сохранения порядка доставки. • Обрабатывает каждый IP-пакет как независимую единицу, не имеющую связи ни с какими другими IP-пакетами. • Способен выполнять динамическую фрагментацию пакетов при передаче их между сетями с различным максимальным размером кадра.

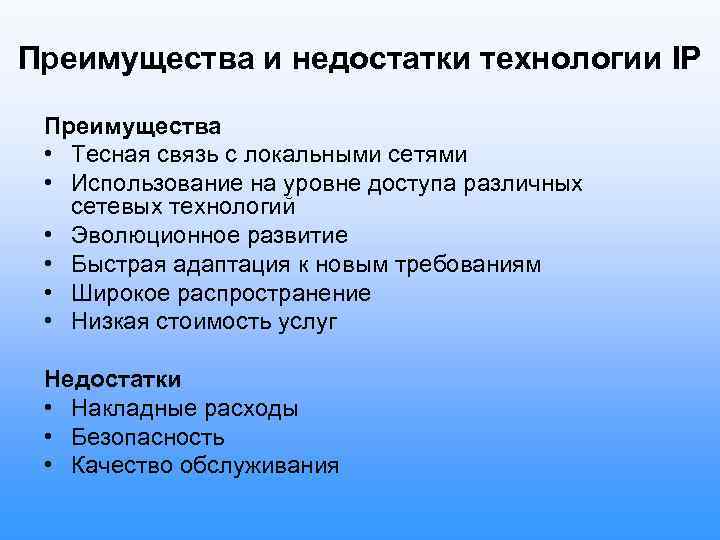

Преимущества и недостатки технологии IP Преимущества • Тесная связь с локальными сетями • Использование на уровне доступа различных сетевых технологий • Эволюционное развитие • Быстрая адаптация к новым требованиям • Широкое распространение • Низкая стоимость услуг Недостатки • Накладные расходы • Безопасность • Качество обслуживания

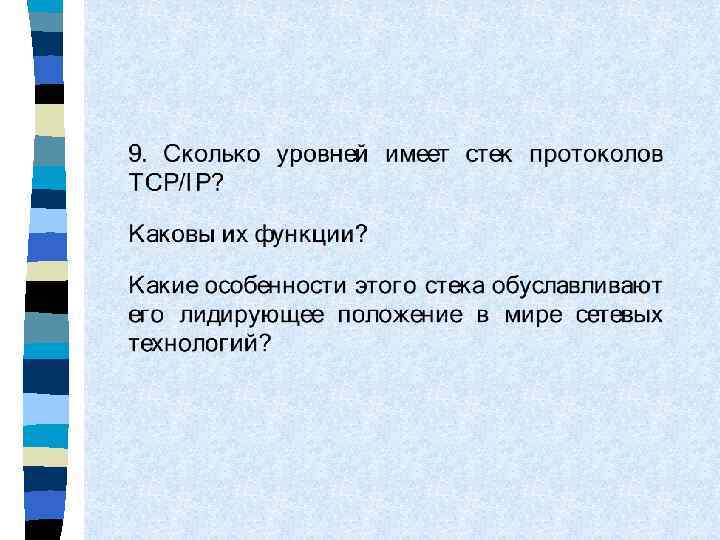

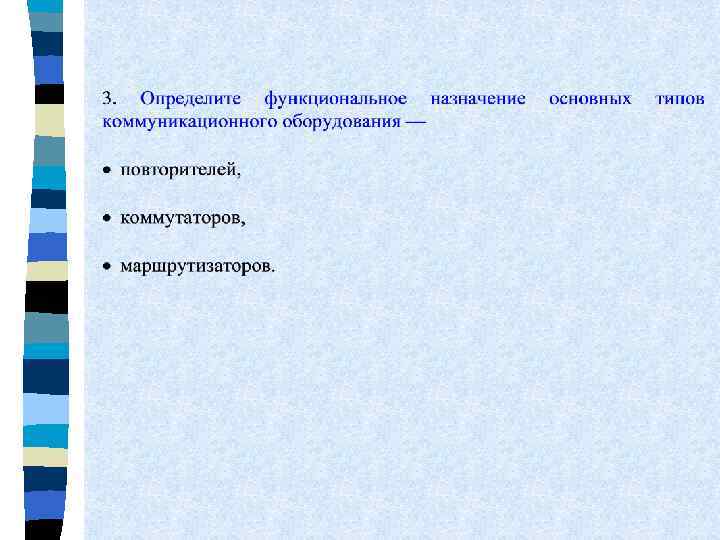

Тема 3. Адресация и соглашения о именовании n. Типы адресов в IP-сетях n. Использование масок (протокол CIDR) n. Протоколы отображения (ARP, RARP, Proxy-ARP, DNS) n. Автоматизация назначения адресов (DHCP)

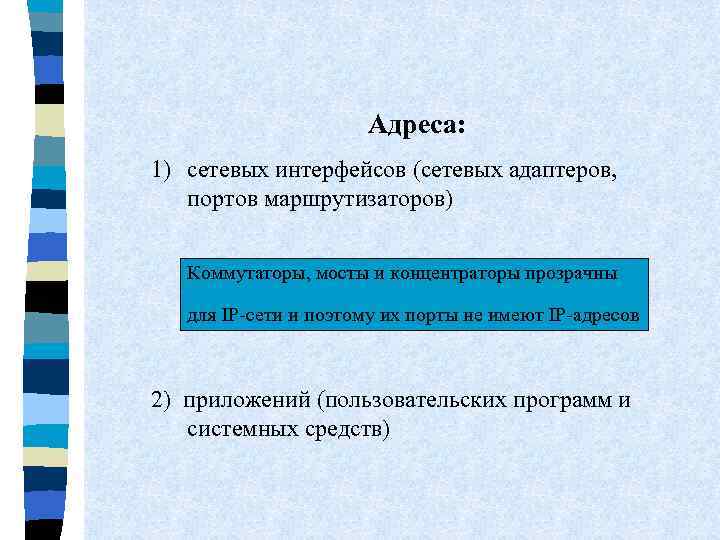

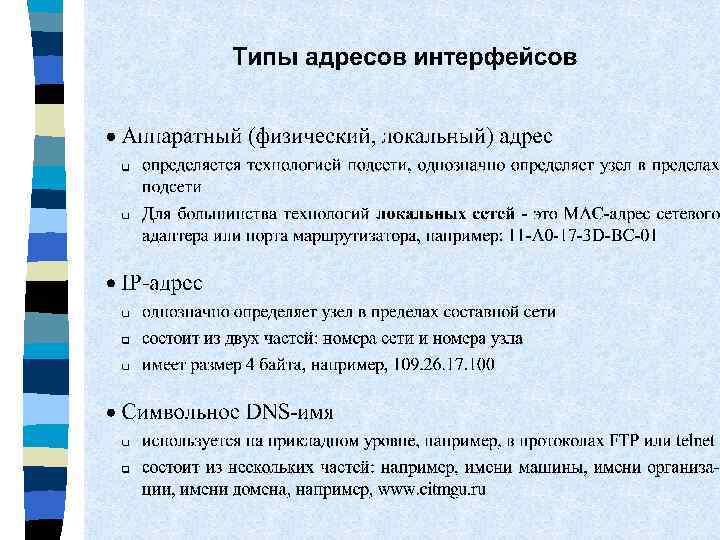

Адреса: 1) сетевых интерфейсов (сетевых адаптеров, портов маршрутизаторов) Коммутаторы, мосты и концентраторы прозрачны для IP-сети и поэтому их порты не имеют IP-адресов 2) приложений (пользовательских программ и системных средств)

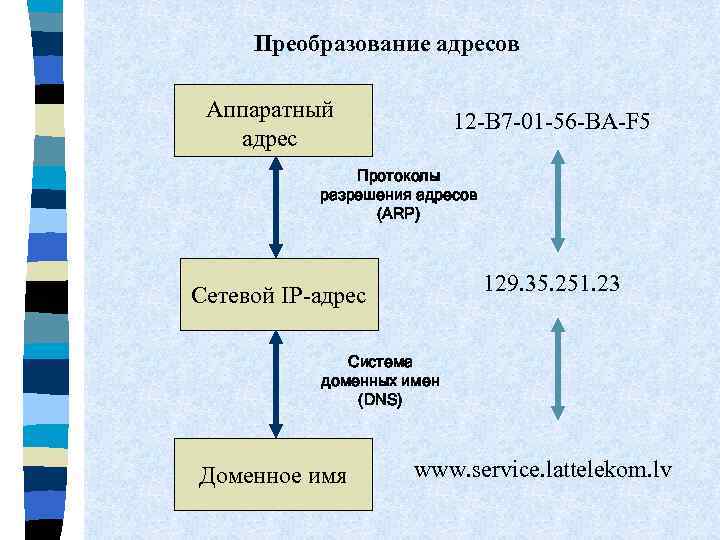

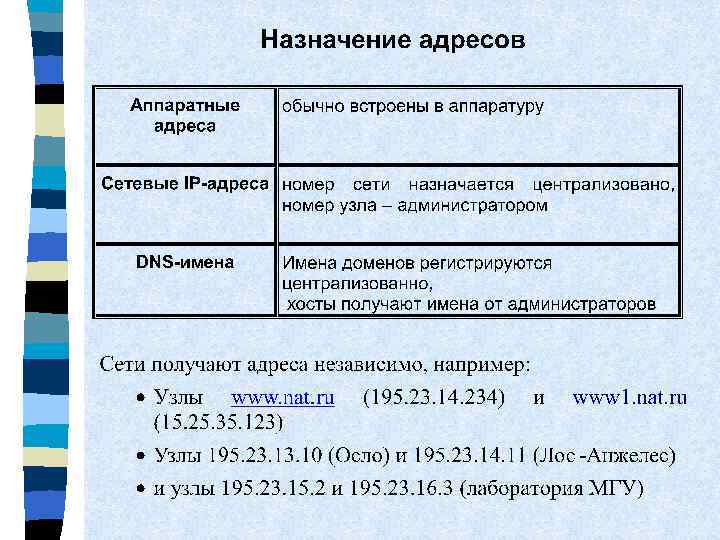

Преобразование адресов Аппаратный адрес 12 -B 7 -01 -56 -BA-F 5 Протоколы разрешения адресов (ARP) 129. 35. 251. 23 Сетевой IP-адрес Система доменных имен (DNS) Доменное имя www. service. lattelekom. lv

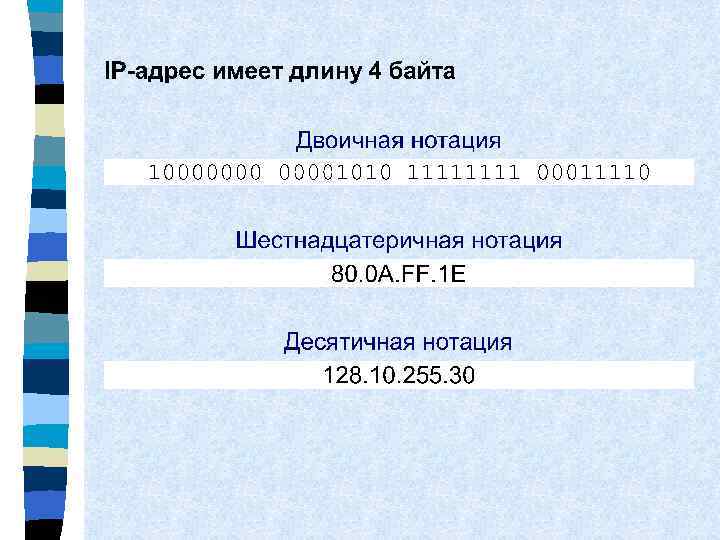

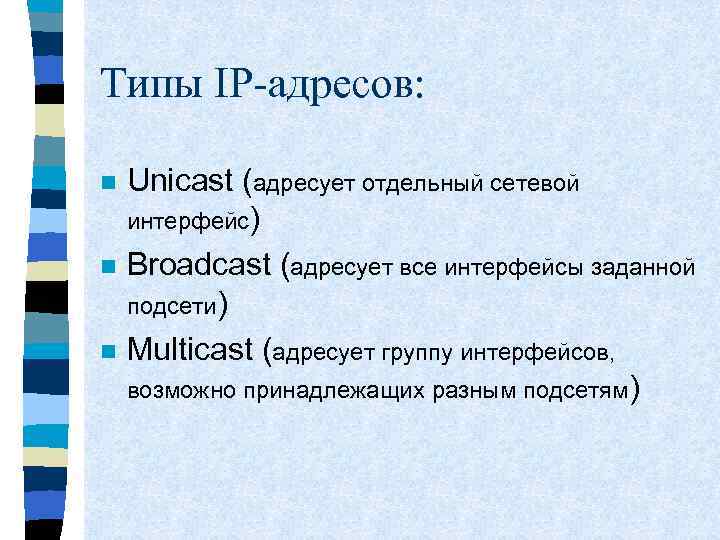

Типы IP-адресов: n n n Unicast (адресует отдельный сетевой интерфейс) Broadcast (адресует все интерфейсы заданной подсети) Multicast (адресует группу интерфейсов, возможно принадлежащих разным подсетям)

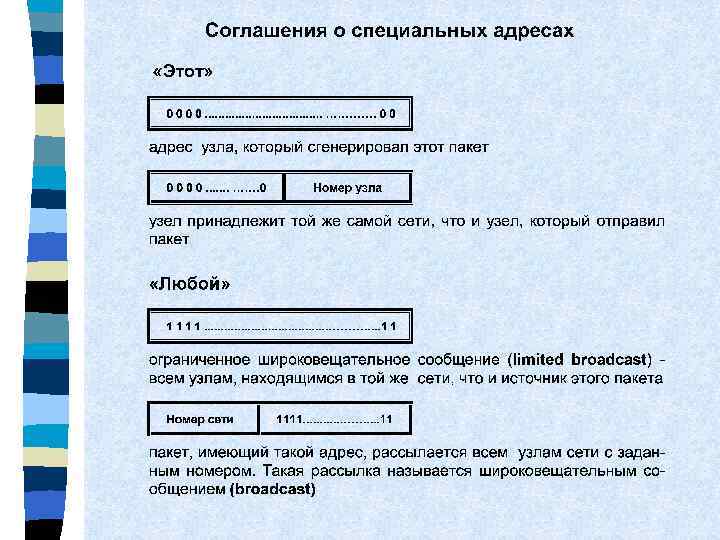

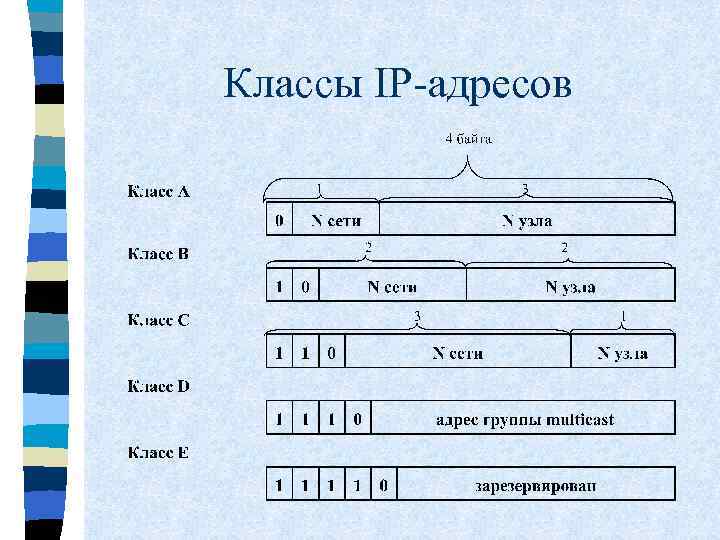

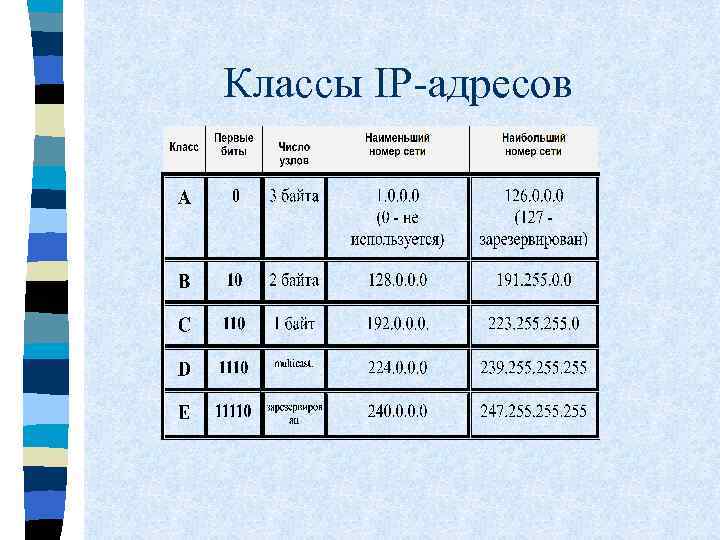

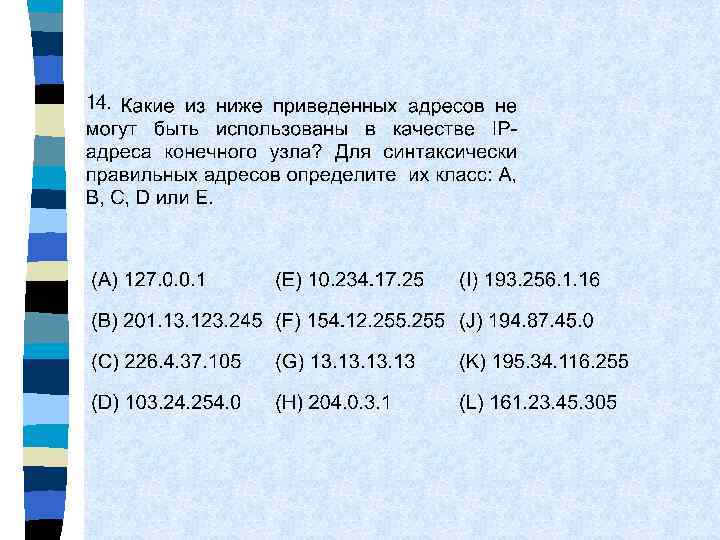

Классы IP-адресов

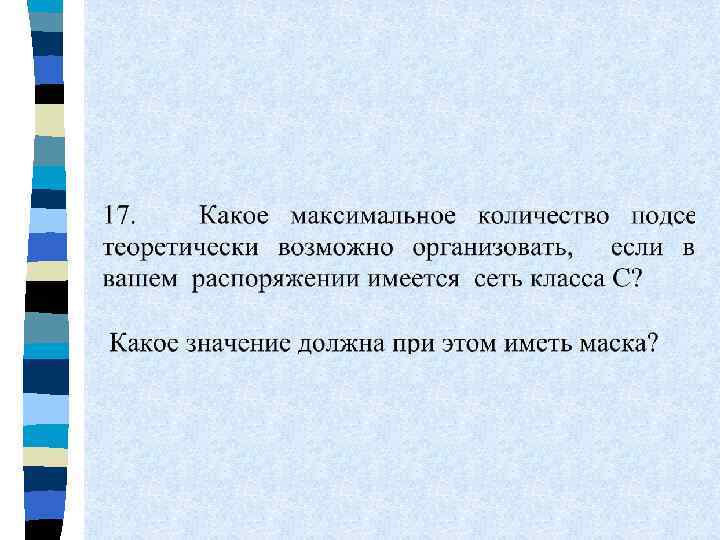

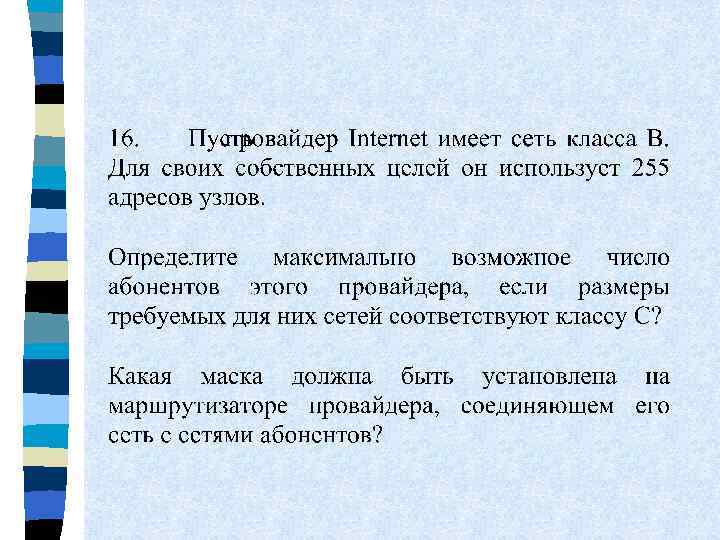

Классы IP-адресов

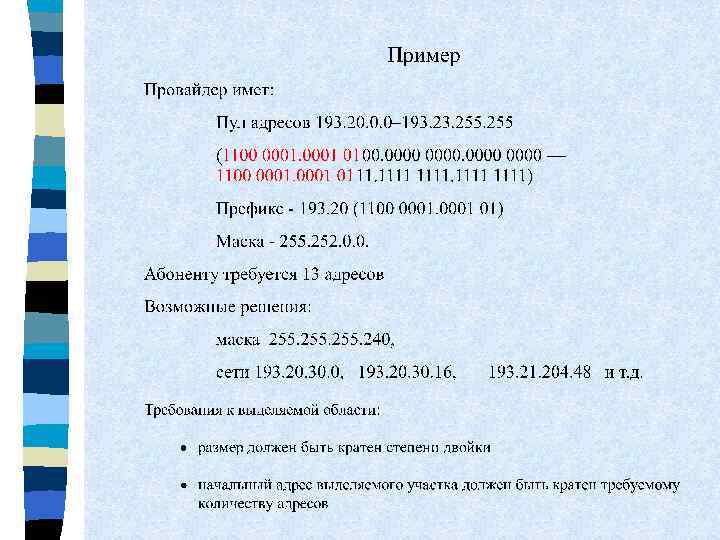

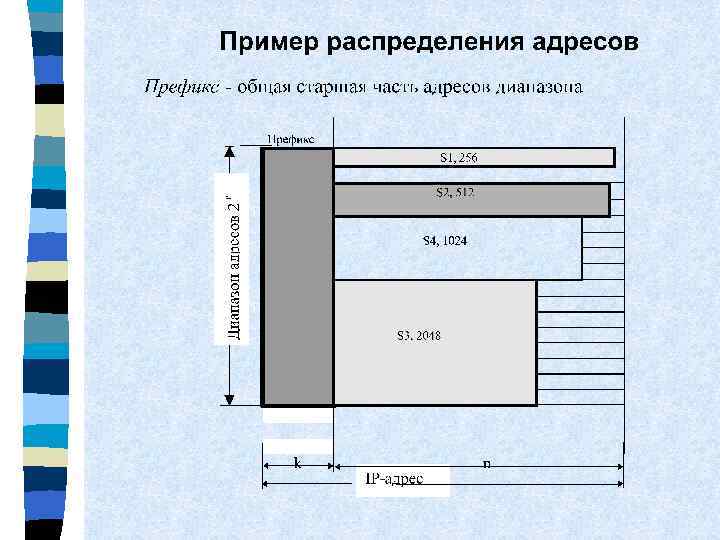

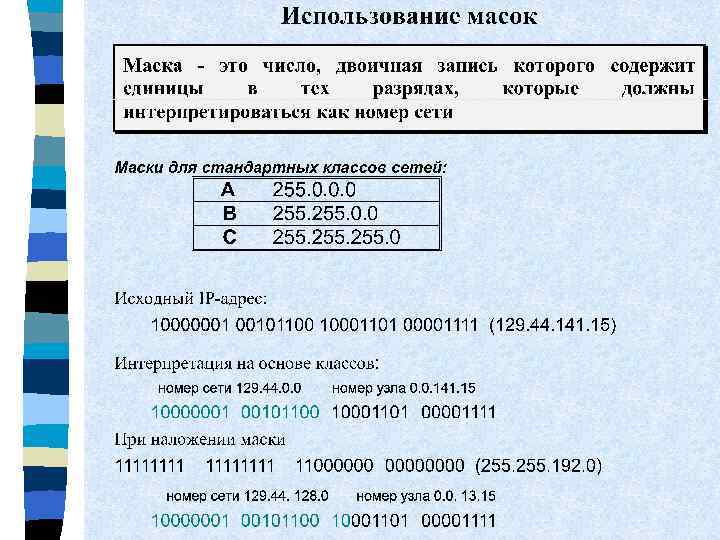

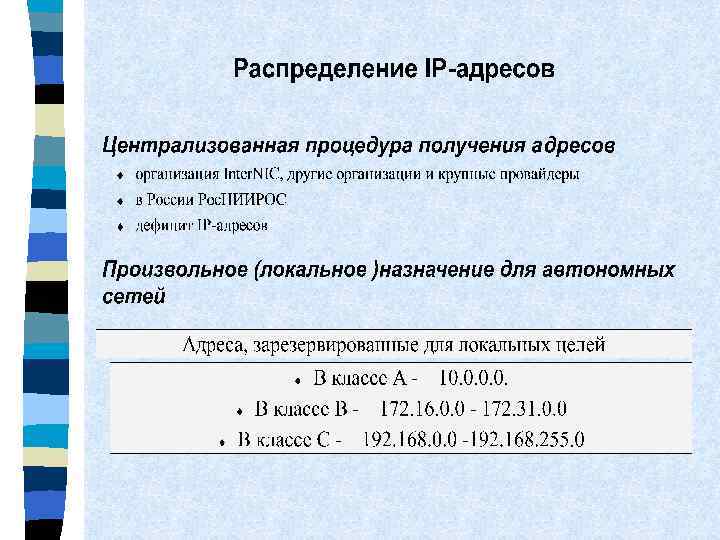

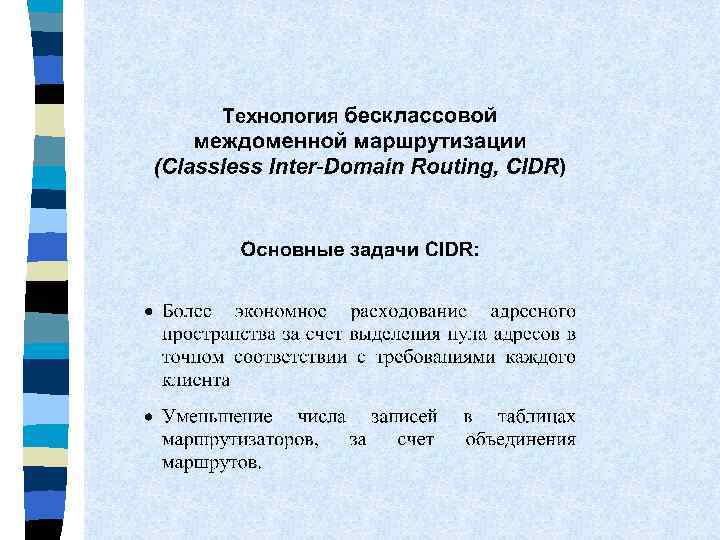

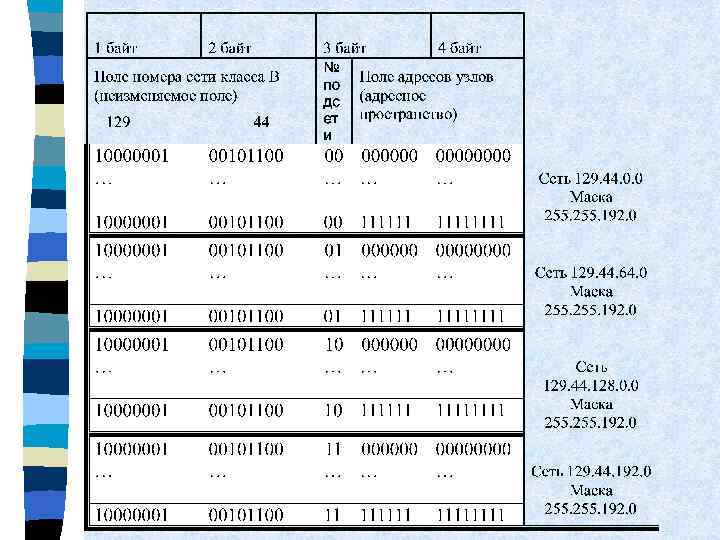

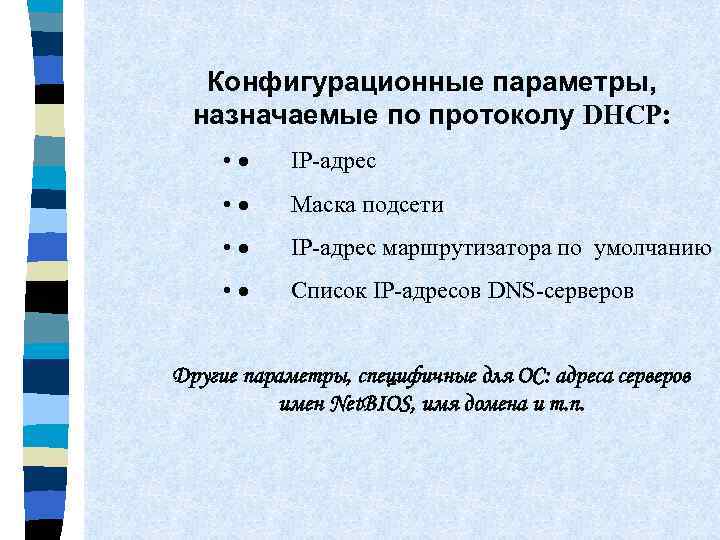

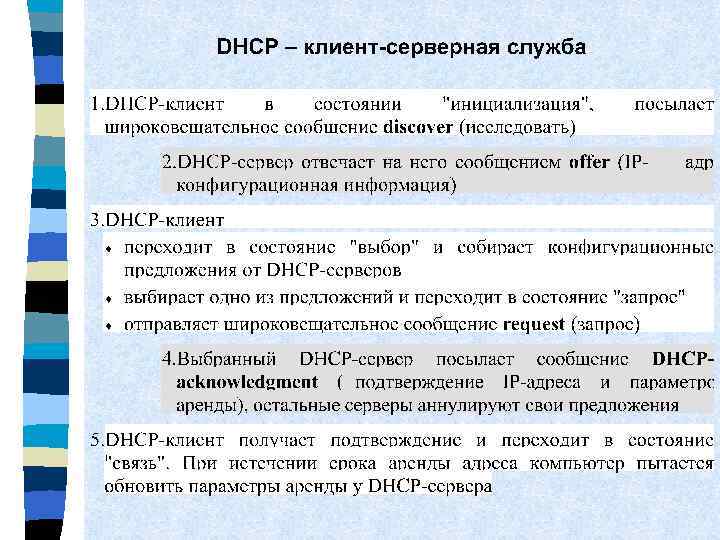

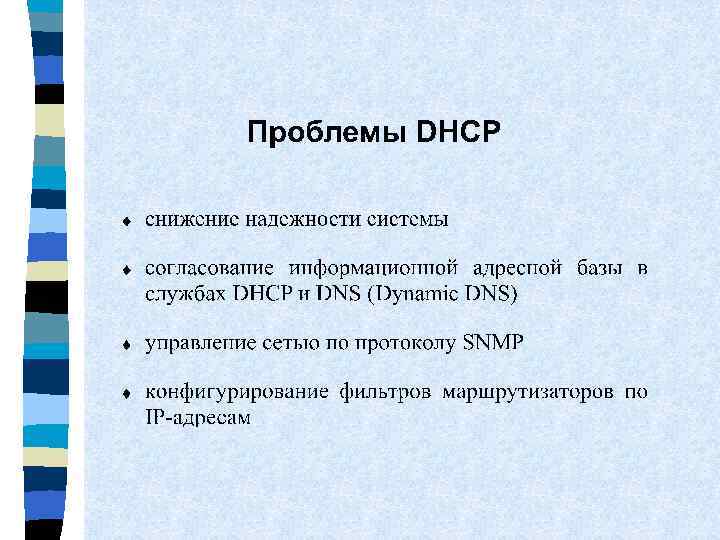

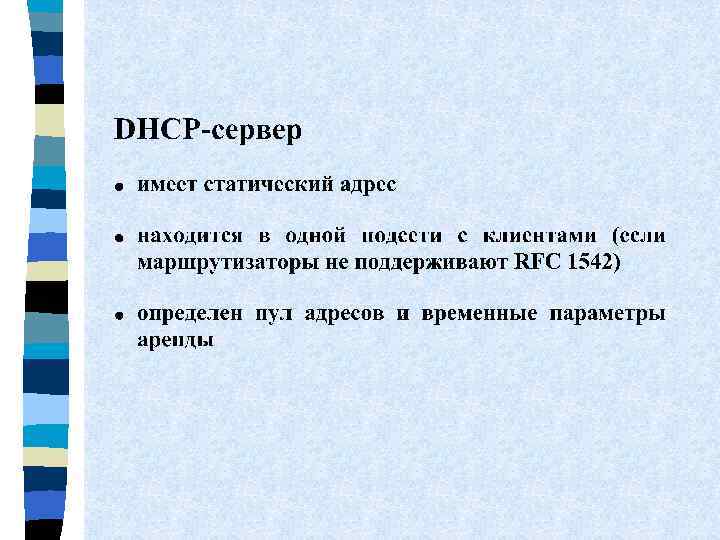

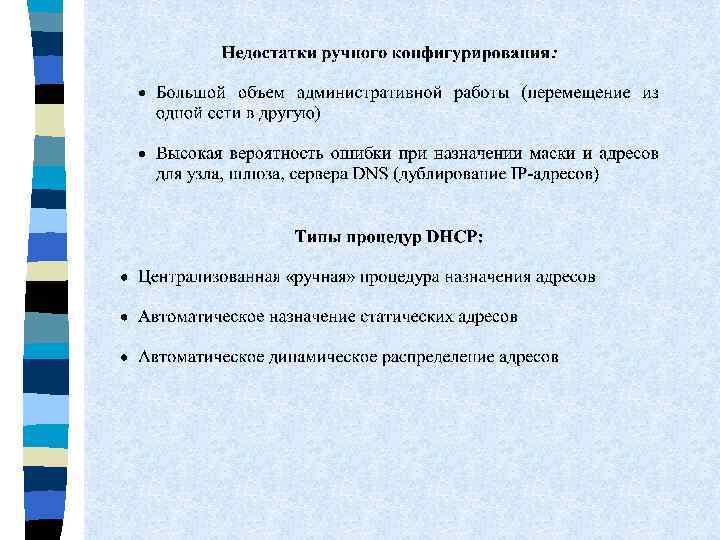

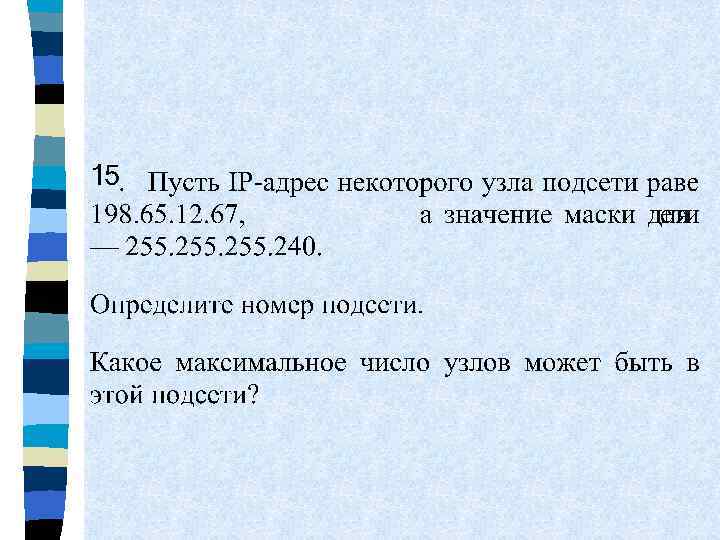

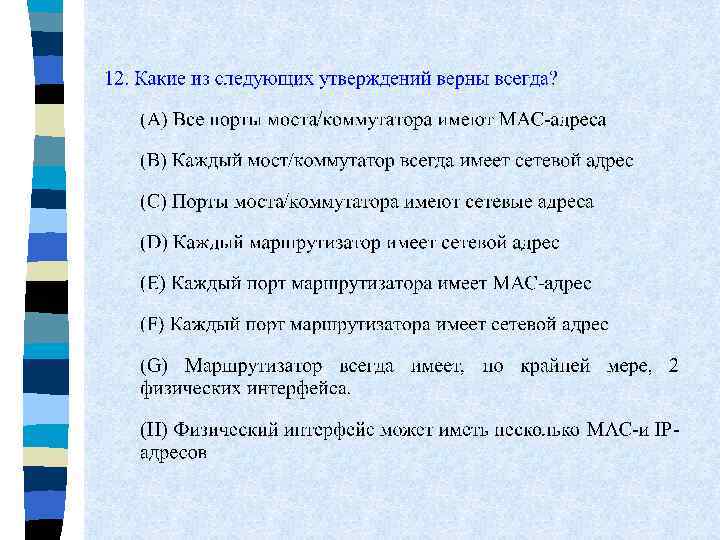

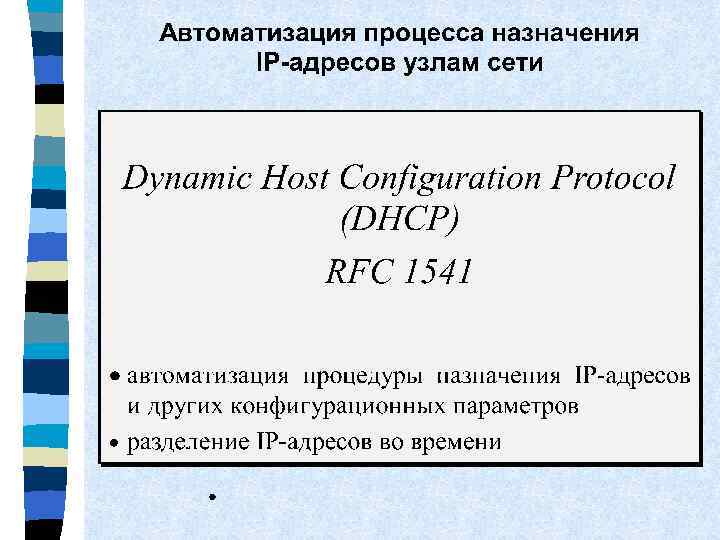

Конфигурационные параметры, назначаемые по протоколу DHCP: • · IP-адрес • · Маска подсети • · IP-адрес маршрутизатора по умолчанию • · Список IP-адресов DNS-серверов Другие параметры, специфичные для ОС: адреса серверов имен Net. BIOS, имя домена и т. п.
