Тема 3 КОНСТРУКЦИИ ФУНДАМЕНТОВ ГРАЖДАНСКИХ ЗДАНИЙ

Тема 3 КОНСТРУКЦИИ ФУНДАМЕНТОВ ГРАЖДАНСКИХ ЗДАНИЙ

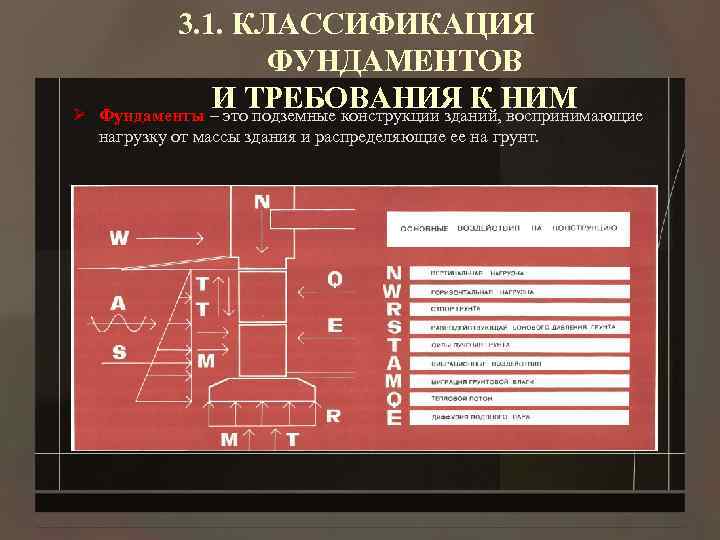

Ø 3. 1. КЛАССИФИКАЦИЯ ФУНДАМЕНТОВ И ТРЕБОВАНИЯ К НИМ Фундаменты – это подземные конструкции зданий, воспринимающие нагрузку от массы здания и распределяющие ее на грунт.

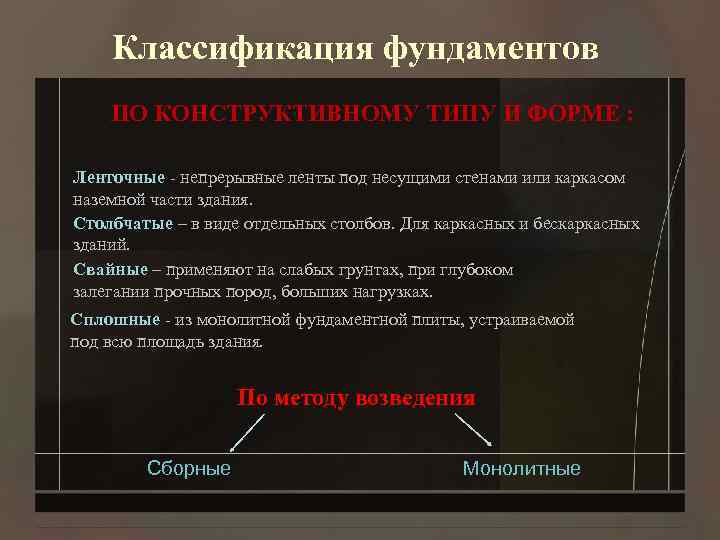

Классификация фундаментов ПО КОНСТРУКТИВНОМУ ТИПУ И ФОРМЕ : Ленточные - непрерывные ленты под несущими стенами или каркасом наземной части здания. Столбчатые – в виде отдельных столбов. Для каркасных и бескаркасных зданий. Свайные – применяют на слабых грунтах, при глубоком залегании прочных пород, больших нагрузках. Сплошные - из монолитной фундаментной плиты, устраиваемой под всю площадь здания. По методу возведения Сборные Монолитные

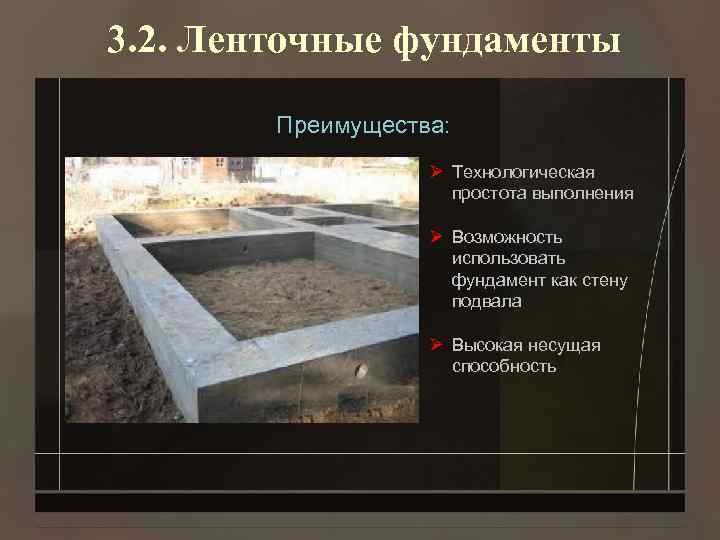

3. 2. Ленточные фундаменты Преимущества: Ø Технологическая простота выполнения Ø Возможность использовать фундамент как стену подвала Ø Высокая несущая способность

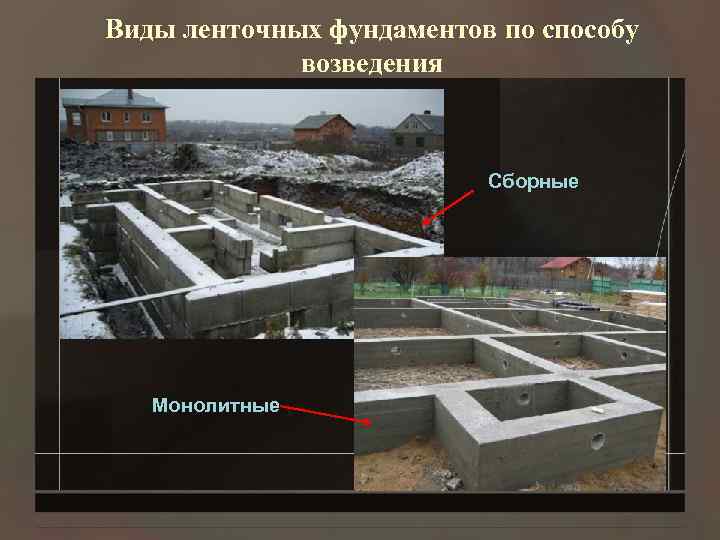

Виды ленточных фундаментов по способу возведения Сборные Монолитные

Виды ленточных фундаментов по материалу Ø Бутовые – из камней, уложенных с перевязкой швов Ø Бутобетонные – из камня, втопленного в бетонную смесь Ø Бетонные Ø Железобетонные

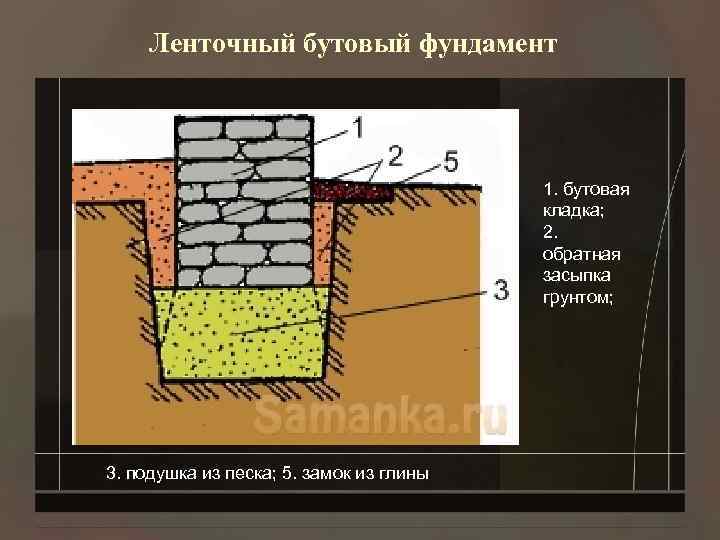

Ленточный бутовый фундамент 1. бутовая кладка; 2. обратная засыпка грунтом; 3. подушка из песка; 5. замок из глины

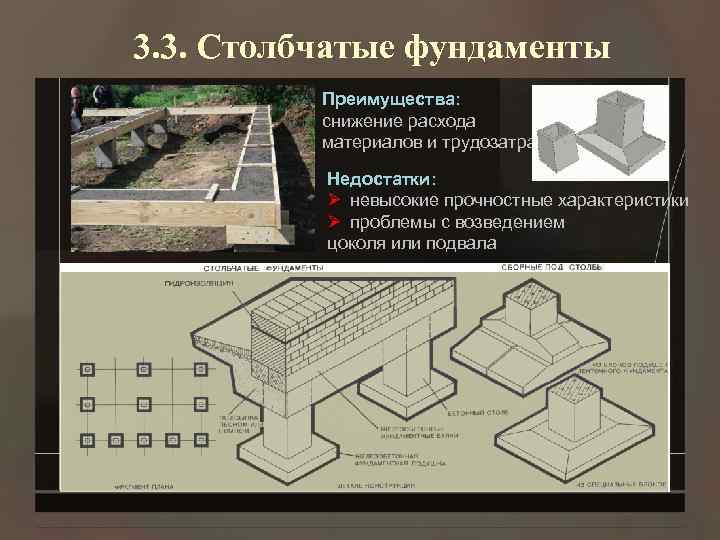

3. 3. Столбчатые фундаменты Преимущества: снижение расхода материалов и трудозатрат Недостатки: Ø невысокие прочностные характеристики Ø проблемы с возведением цоколя или подвала

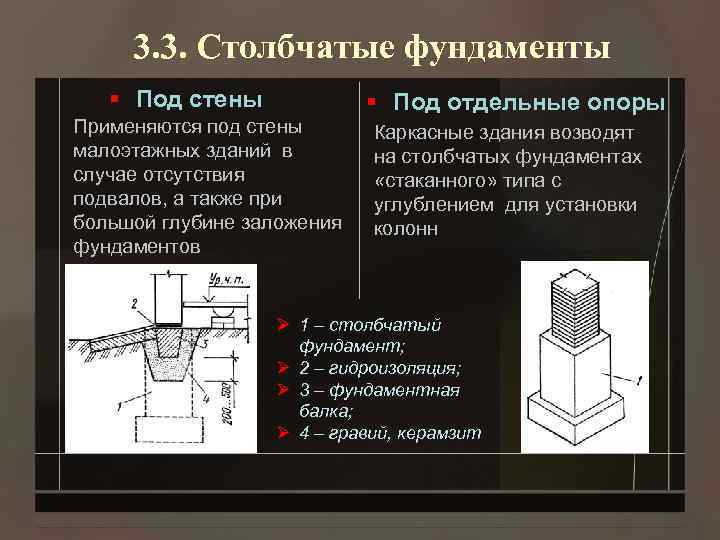

3. 3. Столбчатые фундаменты § Под стены Применяются под стены малоэтажных зданий в случае отсутствия подвалов, а также при большой глубине заложения фундаментов § Под отдельные опоры Каркасные здания возводят на столбчатых фундаментах «стаканного» типа с углублением для установки колонн Ø 1 – столбчатый фундамент; Ø 2 – гидроизоляция; Ø 3 – фундаментная балка; Ø 4 – гравий, керамзит

3. 4. Свайные фундаменты Ø Устраивают при слабых грунтах и больших нагрузках. Ø Выполняют из свай, объединенных сверху ростверком.

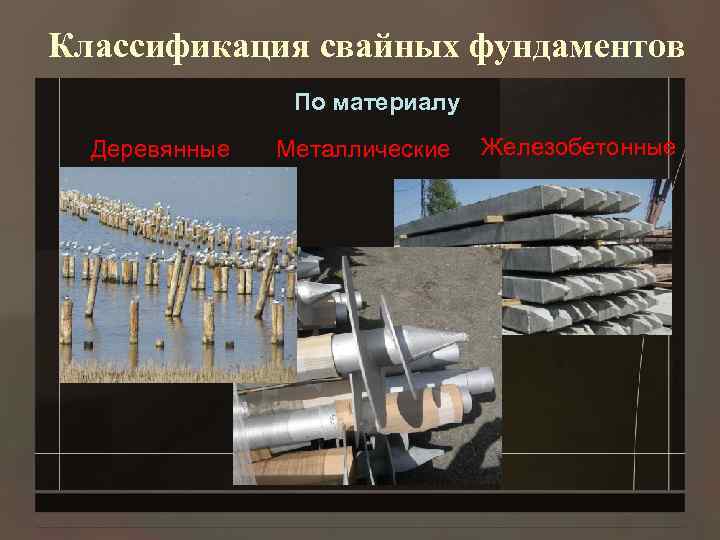

Классификация свайных фундаментов По материалу Деревянные Металлические Железобетонные

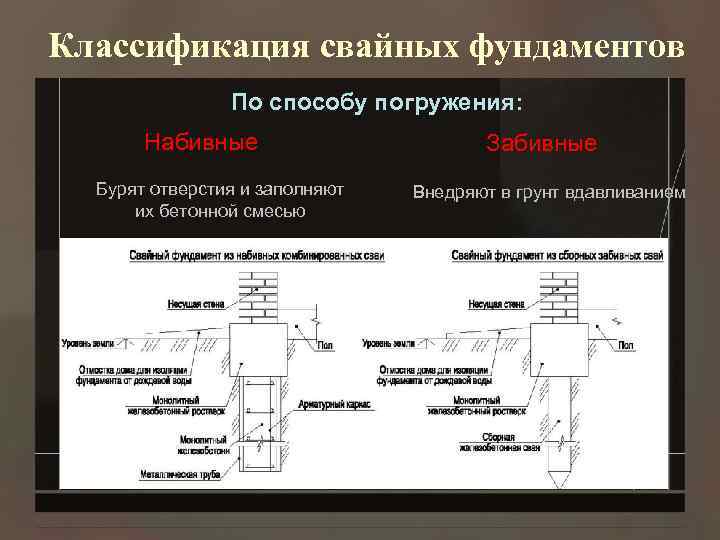

Классификация свайных фундаментов По способу погружения: Набивные Бурят отверстия и заполняют их бетонной смесью Забивные Внедряют в грунт вдавливанием

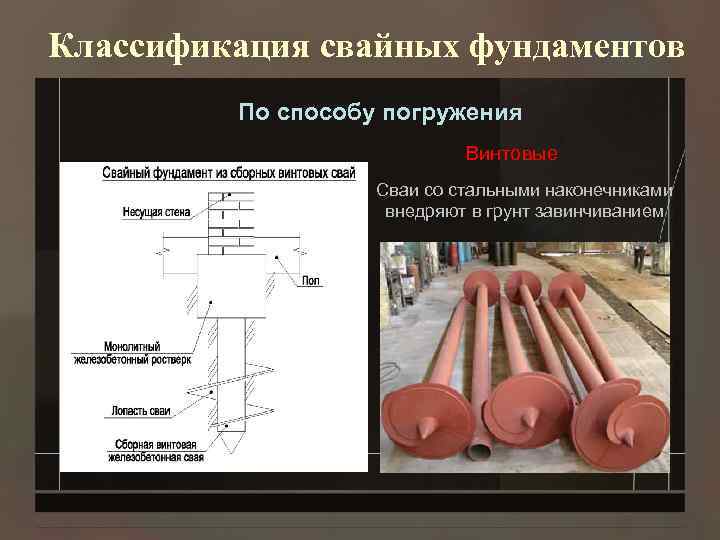

Классификация свайных фундаментов По способу погружения Винтовые Сваи со стальными наконечниками внедряют в грунт завинчиванием

Классификация свайных фундаментов По характеру работы Висячие сваи уплотняют основание за счет сил трения, возникающих на боковой поверхности свай от воздействия грунта. а — висячие сваи; б — сваи-стойки: 1 — плотный известняк; 2 — суглинок илистый; 3 — ял; 4 — илистый весок; 5 — торф; 6 — растительный слой Сваи-стойки передают нагрузку от здания на плотные массивы грунта.

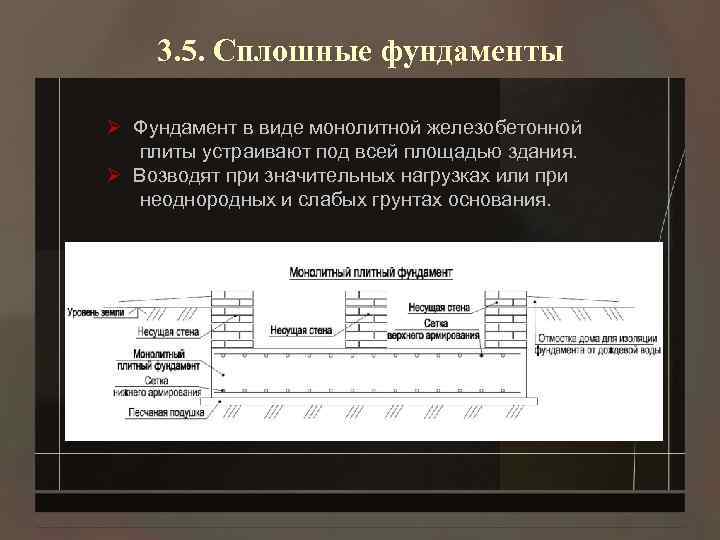

3. 5. Сплошные фундаменты Ø Фундамент в виде монолитной железобетонной плиты устраивают под всей площадью здания. Ø Возводят при значительных нагрузках или при неоднородных и слабых грунтах основания.

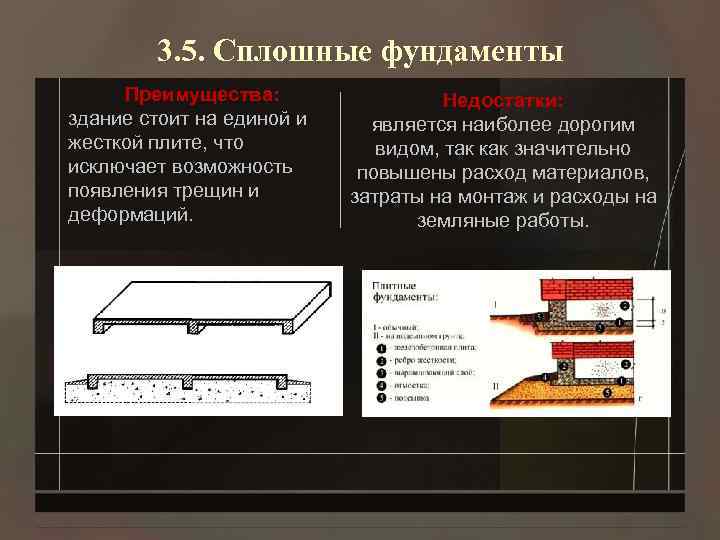

3. 5. Сплошные фундаменты Преимущества: здание стоит на единой и жесткой плите, что исключает возможность появления трещин и деформаций. Недостатки: является наиболее дорогим видом, так как значительно повышены расход материалов, затраты на монтаж и расходы на земляные работы.

3. 5. Сплошные фундаменты Ø 1 - Плита из арматурного бетона Ø 2 - Арматурная сетка 1 1 Конструкция незаглубленной фундаментной плиты способна выравнивать перемещения грунта (плавающий фундамент)

3. 6. Защита подземной части здания от грунтовой сырости Горизонтальная гидроизоляция: укладывается по верху фундамента. Вертикальная гидроизоляция: окраска наружной поверхности стен фундамента мастикой. 1 – цементный раствор; 2 – окраска битумом; 3 – рулонная гидроизоляция; 4 – бетонный пол от грунтовых вод Слой гидроизоляции в толще пола подвала и на наружной поверхности фундамента.
