Тема 3. Древесные материалы (3 часа)

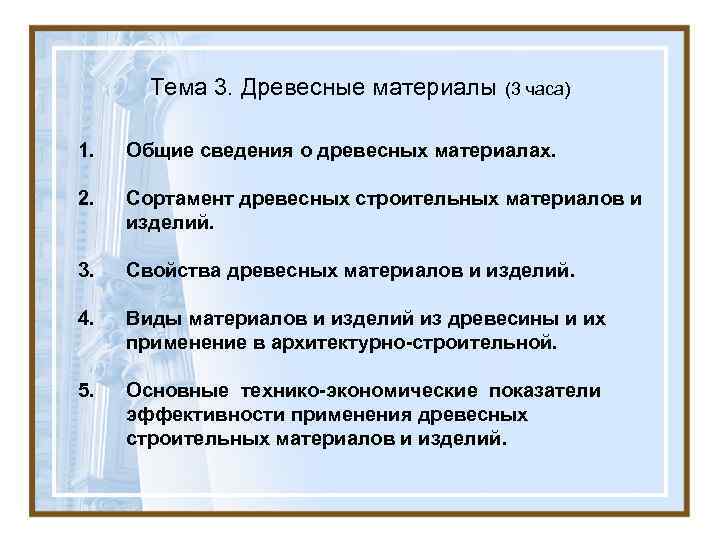

Тема 3. Древесные материалы (3 часа) 1. Общие сведения о древесных материалах. 2. Сортамент древесных строительных материалов и изделий. 3. Свойства древесных материалов и изделий. 4. Виды материалов и изделий из древесины и их применение в архитектурно-строительной. 5. Основные технико-экономические показатели эффективности применения древесных строительных материалов и изделий.

Разрезы ствола дерева Виды разрезов ствола дерева Торцовый разрез ствола дерева А – торцовый (поперечный). Б – радиальный, 1 – пробковый слой коры, 2 – лубяной слой коры, В – тангенциальный; 1 – сердцевина, 3 – камбий, 4 – заболонь, 5 – ядро, 2 – ядро, 3 – заболонь, 4 - кора 6 – сердцевинная трубка, 7 - сердцевина

Микроструктура древесины сосны 1 — сердцевинный луч в радиальном разрезе; 2 -многорядный луч; 3 — годичный слой; 4 -поздние трахеиды; 5 — вертикальный смоляной ход; 6 — ранние слои древесины; 7 — сердцевинный луч в тангенциальном разрезе; 8 — окаймленная пора

Микроструктура древесины лиственных пород а — дуба; б — березы; 1 — сердцевинный луч; 2 — либриформ; 3 — мелкие сосуды; 4 — широкий сердцевинный луч в торцовом (поперечном) разрезе; 5 — крупный сосуд; 6 — годичный слой; 7 — широкий сердцевинный луч в тангенциальном разрезе; 8 — узкий сердцевинный луч; 9 — сосуды; 10 — сердцевинные лучи в различных разрезах

Различные виды сучков а – сросшийся здоровый, б – выпадающий, в – сшивной, г – разветвлённый (лапчатый)

Виды трещин в стволе а, б – метиковая простая и сложная, в, г – морозная открытая и закрытая, д, е – отлуп кольцевой и частичный

Пороки формы ствола а – сбежистость, б, в – закомелистость округлая и ребристая, г, д – кривизна простая и сложная

Пороки строения древесины а – наклон волокон, б – свиливатость, в – крень, г – двойная сердцевина

Разбухание древесины при увлажнении Деформации досок при сушке 1 – вдоль волокон, 2 – в радиальном направлении, 3 – в тангентальном направлении, 4 – объёмное

Влияние влажности древесины на её прочность вдоль волокон при изгибе (1) и при сжатии (2)

Пиломатериалы а – пластины, б – четвертины, в – горбыль, г, е – доска обрезная, д – доска полуобрезная, ж – брус четырёх канатный, з – брус чистообрезной

Схема получения строганного (а) и лущёного (б) шпона 1 – брус, 2 – прижимная рейка, 3 – лист строганного шпона, 4 – нож, В – длина чурака, L – длина ножа, 1* - кулачёк, 2* - чурак, 3* - шпон, 4* - нож

Плита ориентированно-стружечная ОСП Изготавливают из плоские щепы толщиной 0, 5 -0, 7 мм и длиной до 140 мм, которые укладываются в трех слоях, причем полоски щепов в наружных слоях располагаются вдоль главной оси плиты, а во внутреннем слое перпендикулярно. Процесс прессовки проходит в условиях высокого давления и высокой температуры, с использованием склеивающих смол ММФФ (меламиново- мочевинно- феноло-формальдегидных смол) или клеящих изоционных смол (PMDI). Плита ОСП отличается однородной внутренней структурой, а обе поверхности имеют одинаковое качество. ОСП легко поддается обработке. Плиту можно легко пилить, сверлить, прибивать, строгать, клеить, красить и шлифовать. При этом плита хорошо держит шурупы и прочий крепеж. Не крошится. Плита лишена дефектов (сучки и т. д. ). Ровная, прочная, влагостойкая.

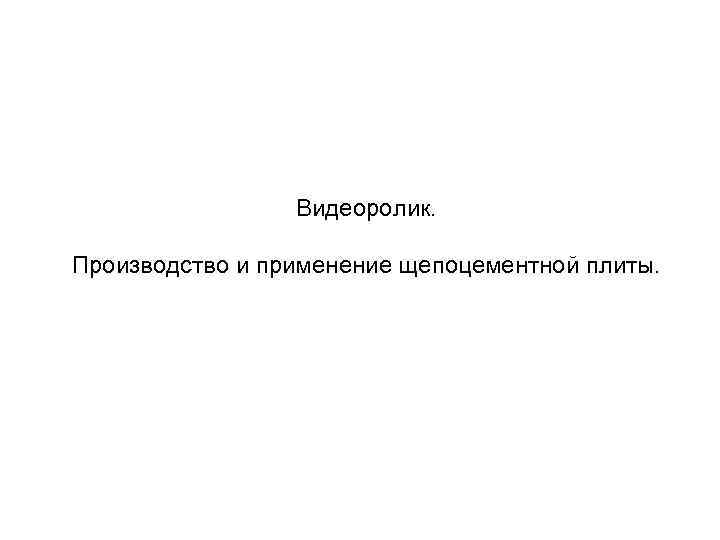

Видеоролик. Производство и применение щепоцементной плиты.

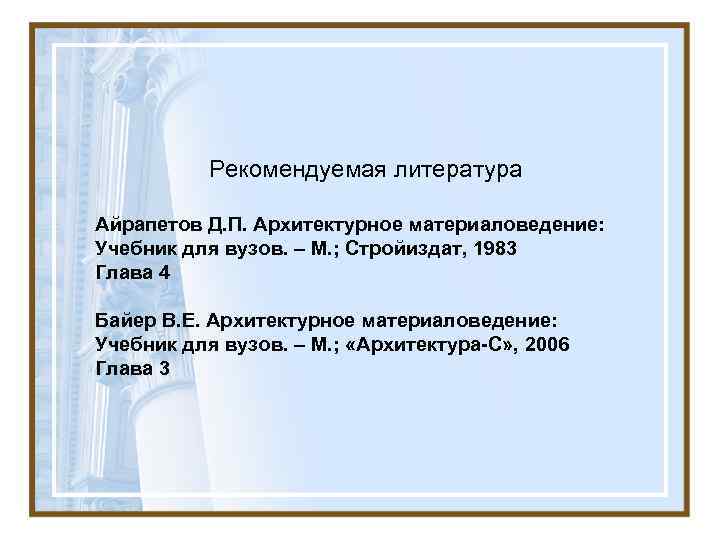

Рекомендуемая литература Айрапетов Д. П. Архитектурное материаловедение: Учебник для вузов. – М. ; Стройиздат, 1983 Глава 4 Байер В. Е. Архитектурное материаловедение: Учебник для вузов. – М. ; «Архитектура-С» , 2006 Глава 3
