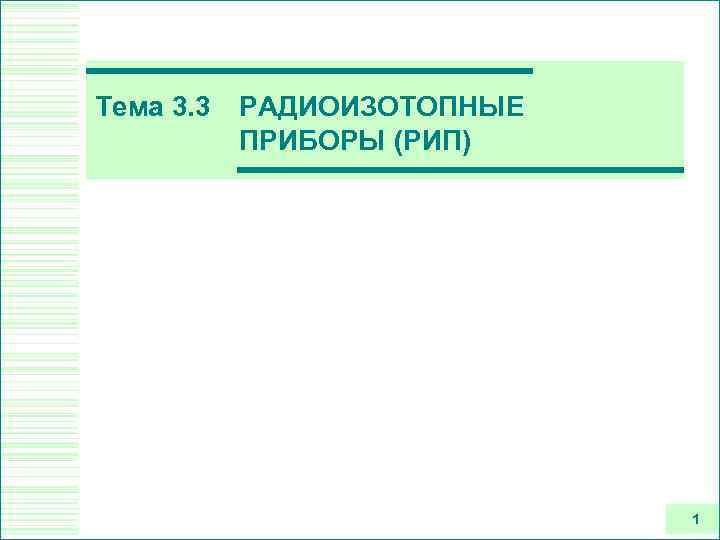

Тема 3. 3 РАДИОИЗОТОПНЫЕ ПРИБОРЫ (РИП) 1 Тема 3. 3 РАДИОИЗОТОПНЫЕ ПРИБОРЫ (РИП) 1

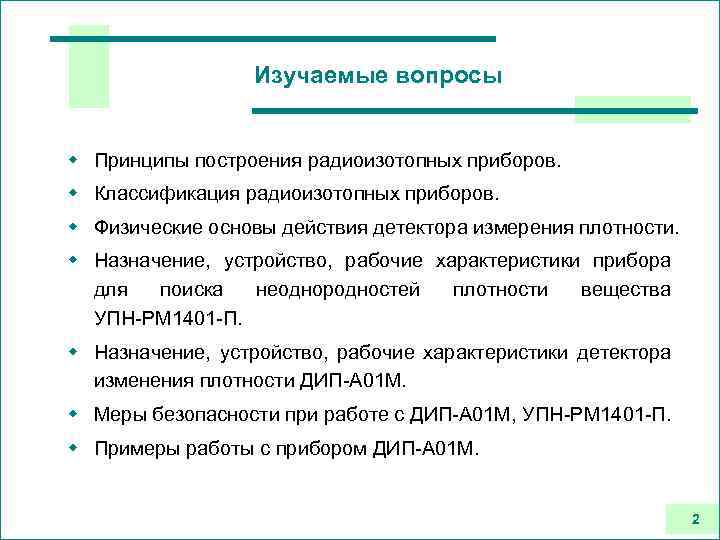

Изучаемые вопросы w Принципы построения радиоизотопных приборов. w Классификация радиоизотопных приборов. w Физические основы Изучаемые вопросы w Принципы построения радиоизотопных приборов. w Классификация радиоизотопных приборов. w Физические основы действия детектора измерения плотности. w Назначение, устройство, рабочие характеристики прибора для поиска неоднородностей плотности вещества УПН-РМ 1401 -П. w Назначение, устройство, рабочие характеристики детектора изменения плотности ДИП-А 01 М. w Меры безопасности при работе с ДИП-А 01 М, УПН-РМ 1401 -П. w Примеры работы с прибором ДИП-А 01 М. 2

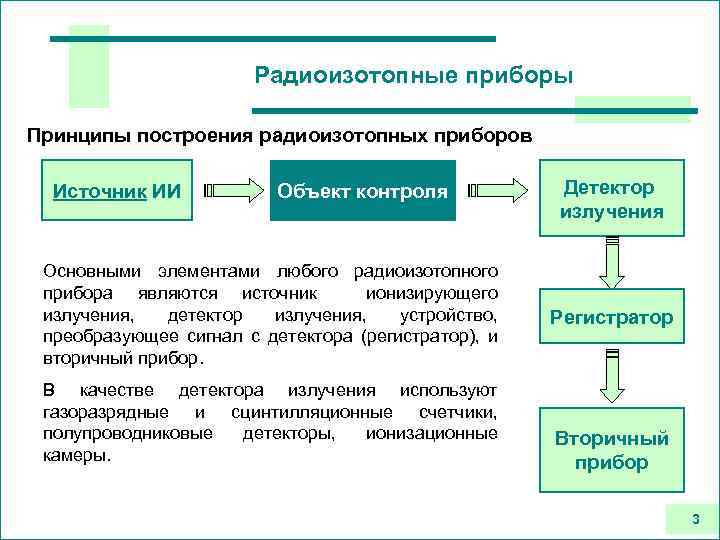

Радиоизотопные приборы Принципы построения радиоизотопных приборов Источник ИИ Объект контроля Основными элементами любого радиоизотопного Радиоизотопные приборы Принципы построения радиоизотопных приборов Источник ИИ Объект контроля Основными элементами любого радиоизотопного прибора являются источник ионизирующего излучения, детектор излучения, устройство, преобразующее сигнал с детектора (регистратор), и вторичный прибор. В качестве детектора излучения используют газоразрядные и сцинтилляционные счетчики, полупроводниковые детекторы, ионизационные камеры. Детектор излучения Регистратор Вторичный прибор 3

Классификация радиоизотопных приборов Радиоизотопные приборы По транспортабельности По конструкторскому составу По степени радиационной опасности Классификация радиоизотопных приборов Радиоизотопные приборы По транспортабельности По конструкторскому составу По степени радиационной опасности По видам взаимодействия излучения с объектом контроля По видам измеряемых величин Радиоизотопные релейные приборы 4

Классификация радиоизотопных приборов Перечень технических средств, применяемых таможенными органами РФ при проведении таможенного контроля Классификация радиоизотопных приборов Перечень технических средств, применяемых таможенными органами РФ при проведении таможенного контроля № п/п Наименование 1 2 Таможенный осмотр товаров и транспортных средств Таможенный досмотр товаров и транспортных средств 6 7 + + … … … 7. 3 Приборы подповерхностного зондирования Приказ ГТК России № 1220 от 29. 10. 2003 6

Радиоизотопные приборы – это приборы, действие которых основано на использовании радионуклидных источников излучения. В Радиоизотопные приборы – это приборы, действие которых основано на использовании радионуклидных источников излучения. В таможенных органах применяются: w радиоизотопные приборы первого типа, основанные на рассеянии излучений измеряемым объектом (УПН-РМ 1401 -П, УПН-РМ 1401 М-П, ДИП-А 01 М); w приборы второго типа, основанные на использовании вторичного излучения исследуемых объектов (ПРИМ-1). 7

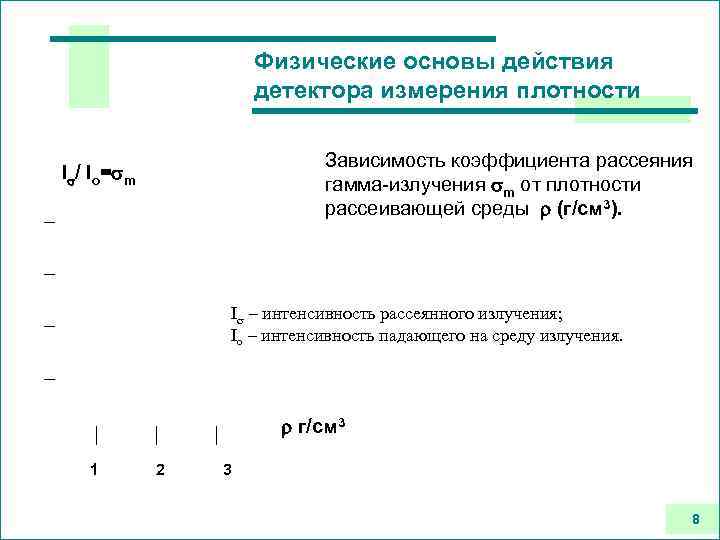

Физические основы действия детектора измерения плотности Зависимость коэффициента рассеяния гамма-излучения m от плотности рассеивающей Физические основы действия детектора измерения плотности Зависимость коэффициента рассеяния гамма-излучения m от плотности рассеивающей среды (г/см 3). I / Io= m I – интенсивность рассеянного излучения; Io – интенсивность падающего на среду излучения. г/см 3 1 2 3 8

Отражение гамма-излучения от объекта, скрытого за перегородкой из плотного вещества 1 2 3 1 Отражение гамма-излучения от объекта, скрытого за перегородкой из плотного вещества 1 2 3 1 2 отражённый от перегородки пучок; 3 – пучок, отражённый от скрытого за перегородкой вещества; 4 – 5 падающий пучок гамма-излучения; 2 – 4 1 – перегородка (экран); 5 – скрытое за перегородкой вещество с плотностью 2 г/см 3 (бетон, металл и др. ). 9

Радиоизотопные приборы, основанные на использовании вторичного излучения Схема РИПа, основанного на возбуждении вторичного излучения; Радиоизотопные приборы, основанные на использовании вторичного излучения Схема РИПа, основанного на возбуждении вторичного излучения; 1 – объект анализа; 2 – источник гамма-излучения; 3 – детектор вторичного излучения. 1 1 2 2 3 3 Первичное излучение Вторичное излучение 10

Устройства поиска неоднородностей плотности вещества УПН-РМ 1401 -П Встроенный источник – Ва-133. Активность источника Устройства поиска неоднородностей плотности вещества УПН-РМ 1401 -П Встроенный источник – Ва-133. Активность источника – не более 1, 0 МБк. Глубина сканирования – до 30 см. Допустимые условия работы: - диапазон рабочих температур от -30 до +50 °С; - относительная влажность до 98 % при 35 °С. Габаритные размеры – 215 х 120 х 130 мм. Масса – до 1400 г. 11

Устройства поиска неоднородностей плотности вещества УПН-РМ 1401 М-П Встроенный источник – Ва-133. Активность источника Устройства поиска неоднородностей плотности вещества УПН-РМ 1401 М-П Встроенный источник – Ва-133. Активность источника – не более 1, 0 МБк. Глубина сканирования – до 30 см. Допустимые условия работы: - диапазон рабочих температур от -30 до +50 °С; - относительная влажность до 98 % при 35 °С. Габаритные размеры – 185 х 100 х 130 мм. Масса – до 1400 г. 12

Детектор изменения плотности ДИП-А 01 М Источник гамма-излучения – Ва-133. Активность радионуклида – 1000 Детектор изменения плотности ДИП-А 01 М Источник гамма-излучения – Ва-133. Активность радионуклида – 1000 к. Бк. Тип детектора – Na. I(Tl). Глубина сканирования – не менее 200 мм. Питание – 3 аккумулятора размера АА. Время непрерывной работы – не менее 20 ч. Габаритные размеры – 230 х100 х60 мм. Масса – 1, 1 кг. 13

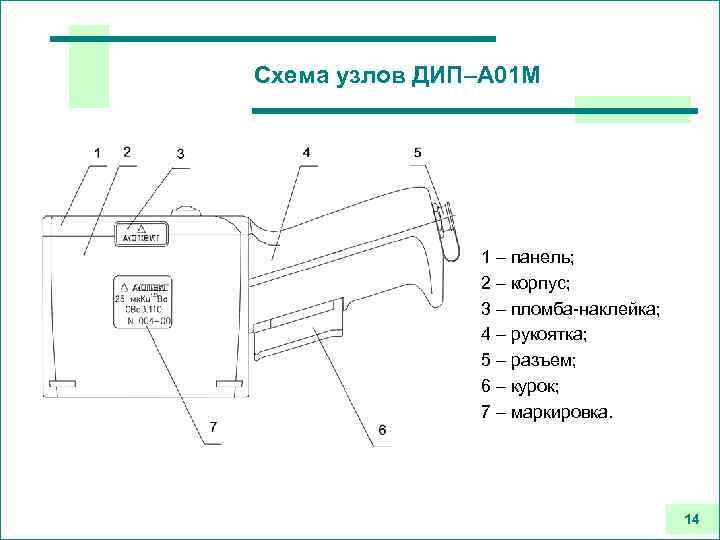

Схема узлов ДИП–А 01 М 1 – панель; 2 – корпус; 3 – пломба-наклейка; Схема узлов ДИП–А 01 М 1 – панель; 2 – корпус; 3 – пломба-наклейка; 4 – рукоятка; 5 – разъем; 6 – курок; 7 – маркировка. 14

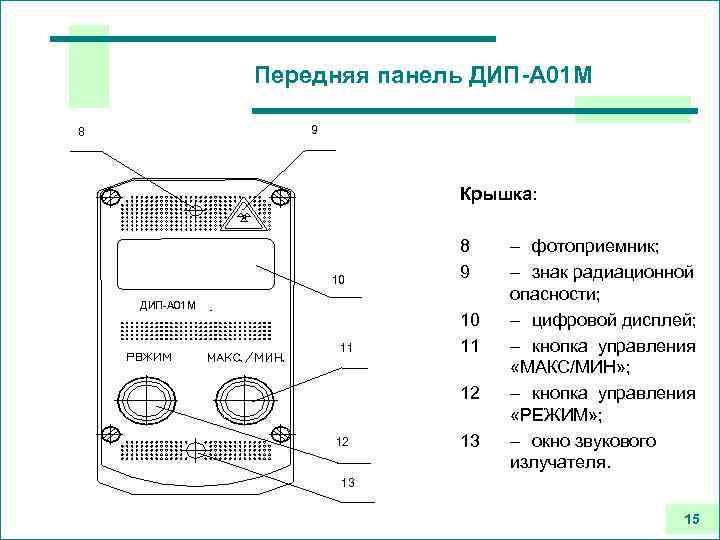

Передняя панель ДИП-А 01 М 9 8 Крышка: 10 ДИП-А 01 М 11 8 Передняя панель ДИП-А 01 М 9 8 Крышка: 10 ДИП-А 01 М 11 8 9 10 11 12 12 13 – фотоприемник; – знак радиационной опасности; – цифровой дисплей; – кнопка управления «МАКС/МИН» ; – кнопка управления «РЕЖИМ» ; – окно звукового излучателя. 13 15

Функциональная схема ДИП-А 01 М 2 G Gr 1 7 3 8 4 1 Функциональная схема ДИП-А 01 М 2 G Gr 1 7 3 8 4 1 – источник гамма-излучения; 2 – объект; 3 – детектор; 4 – усилитель; 5 – дискриминаторы; 6 – микропроцессор; 7 – цифровой дисплей; 8 – защита. . 6 5 16

Меры безопасности при работе с ДИП-А 01 М w Допуск к эксплуатации оформляется приказом Меры безопасности при работе с ДИП-А 01 М w Допуск к эксплуатации оформляется приказом по таможенному органу. w Инструктаж по технике безопасности при эксплуатации ДИП-А 01 М должен проводиться периодически, не реже одного раза в квартал. ВНИМАНИЕ! Запрещается нажимать кнопку «Измерение» (переводить источник γ-излучения в рабочее положение) без необходимости и направлять излучение в сторону человека. w Исключить доступ к прибору посторонних лиц. w Исключить механические воздействия на прибор, содержащий источник. 17

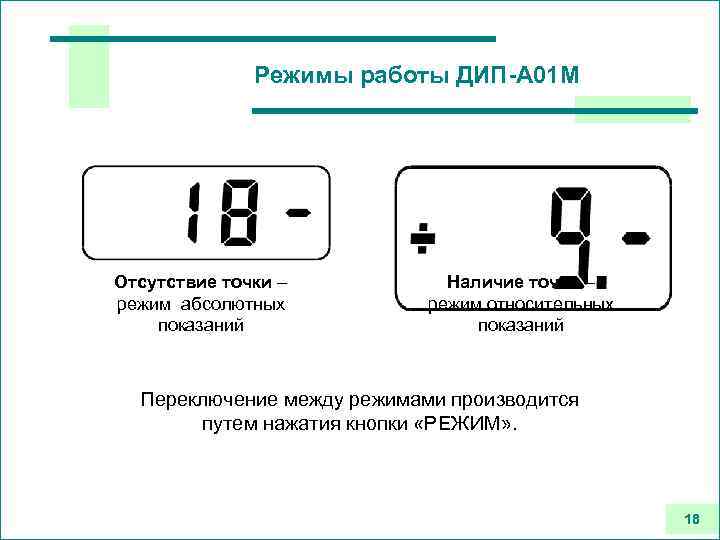

Режимы работы ДИП-А 01 М Отсутствие точки – режим абсолютных показаний Наличие точки – Режимы работы ДИП-А 01 М Отсутствие точки – режим абсолютных показаний Наличие точки – режим относительных показаний Переключение между режимами производится путем нажатия кнопки «РЕЖИМ» . 18

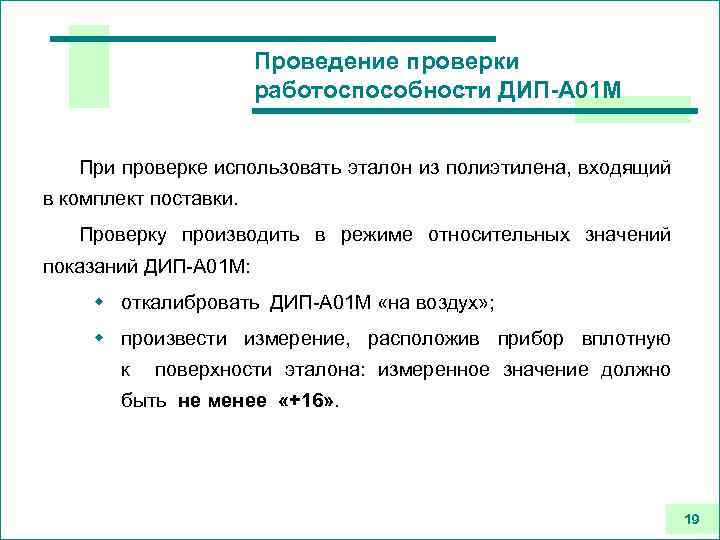

Проведение проверки работоспособности ДИП-А 01 М При проверке использовать эталон из полиэтилена, входящий в Проведение проверки работоспособности ДИП-А 01 М При проверке использовать эталон из полиэтилена, входящий в комплект поставки. Проверку производить в режиме относительных значений показаний ДИП-А 01 М: w откалибровать ДИП-А 01 М «на воздух» ; w произвести измерение, расположив прибор вплотную к поверхности эталона: измеренное значение должно быть не менее «+16» . 19

Примеры работы с прибором ДИП-А 01 М w Досмотр транспортных средств. w Досмотр идентичных Примеры работы с прибором ДИП-А 01 М w Досмотр транспортных средств. w Досмотр идентичных упаковок. w Досмотр стен и контейнеров. w Досмотр топливных баков и прочих емкостей с жидкостями. w Досмотр мест иного возможного сокрытия ДРМ (дверцы, двигательные отсеки, колесные арки, мосты и т. д. 20

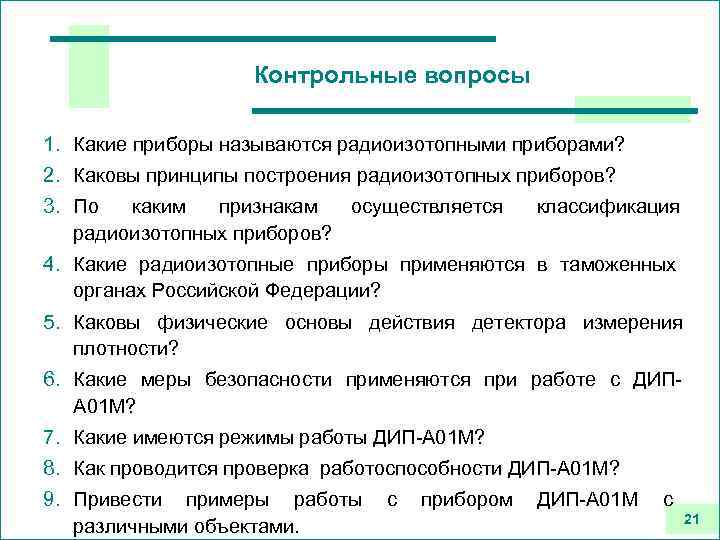

Контрольные вопросы 1. Какие приборы называются радиоизотопными приборами? 2. Каковы принципы построения радиоизотопных приборов? Контрольные вопросы 1. Какие приборы называются радиоизотопными приборами? 2. Каковы принципы построения радиоизотопных приборов? 3. По каким признакам осуществляется радиоизотопных приборов? классификация 4. Какие радиоизотопные приборы применяются в таможенных органах Российской Федерации? 5. Каковы физические основы действия детектора измерения плотности? 6. Какие меры безопасности применяются при работе с ДИПА 01 М? 7. Какие имеются режимы работы ДИП-А 01 М? 8. Как проводится проверка работоспособности ДИП-А 01 М? 9. Привести примеры работы различными объектами. с прибором ДИП-А 01 М с 21
