Тема 3. 1 ТЕХНИЧЕСКИЕ СРЕДСТВА ОБНАРУЖЕНИЯ ДРМ 1

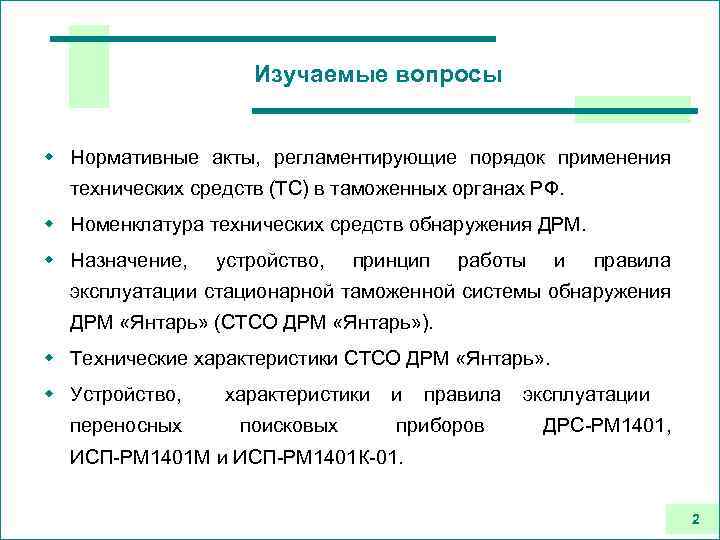

Изучаемые вопросы w Нормативные акты, регламентирующие порядок применения технических средств (ТС) в таможенных органах РФ. w Номенклатура технических средств обнаружения ДРМ. w Назначение, устройство, принцип работы и правила эксплуатации стационарной таможенной системы обнаружения ДРМ «Янтарь» (СТСО ДРМ «Янтарь» ). w Технические характеристики СТСО ДРМ «Янтарь» . w Устройство, переносных характеристики поисковых и правила приборов эксплуатации ДРС-РМ 1401, ИСП-РМ 1401 М и ИСП-РМ 1401 К-01. 2
Перечень технических средств, применяемых для таможенного наблюдения (первичного радиационного контроля) Приказом ГТК России от 29. 10. 2003 № 1220 утверждён перечень технических средств, применяемых таможенными органами РФ при проведении таможенного контроля, и порядок их применения. Согласно приказу для таможенного наблюдения (первичного радиационного контроля) должны использоваться следующие ТС: Применение ТС ТКДРМ Наименование ТС ТКДРМ СТСО ДРМ «Янтарь» типа Поисковый прибор типа РМ 1401 с детекторами гамма- и нейтронного излучения ПРК ДРК УРИ Таможенный досмотр ДРМ в местах их прибытия на таможенную территорию Таможенный досмотр ДРМ в месте их декларирования Таможенный досмотр ДРМ в местах их убытия с таможенной территории + + + 3
Перечень технических средств, применяемых для таможенного наблюдения (первичного радиационного контроля) Приказом ГТК России от 29. 10. 2003 № 1220 утверждён перечень технических средств (ТС), применяемых таможенными органами РФ при проведении таможенного контроля, и порядок их применения. Согласно приказу для таможенного наблюдения (первичного радиационного контроля) должны использоваться следующие ТС: Применение ТС ТКДРМ при различных формах таможенного контроля Наименование ТС ТКДРМ Таможенное наблюдение Первичный радиационный контроль Таможенный осмотр/досмотр по результатам таможенного наблюдения Дополни. Углубленное тельный радиационное радиационный обследование контроль Таможенный досмотр ДРМ в местах убытия прибытия на в месте с таможенной таможенную декларирования территории территорию … Индивидуальные ТС для обеспечения радиационной безопасности Дозиметр индивидуальный Средства индивидуальной защиты РБ+ РБ+ РБ РБ РБ ТС для радиационного контроля в целях обеспечения радиационной безопасности при работе на ДРТ и РИП Дозиметр рентгеновского и гамма-излучения индивидуальный Дозиметр рентгеновского и гамма-излучения универсальный Примечание: + + + + + – Применение ТС для целей таможенного контроля РБ – Применение ТС для целей обеспечения радиационной безопасности 4

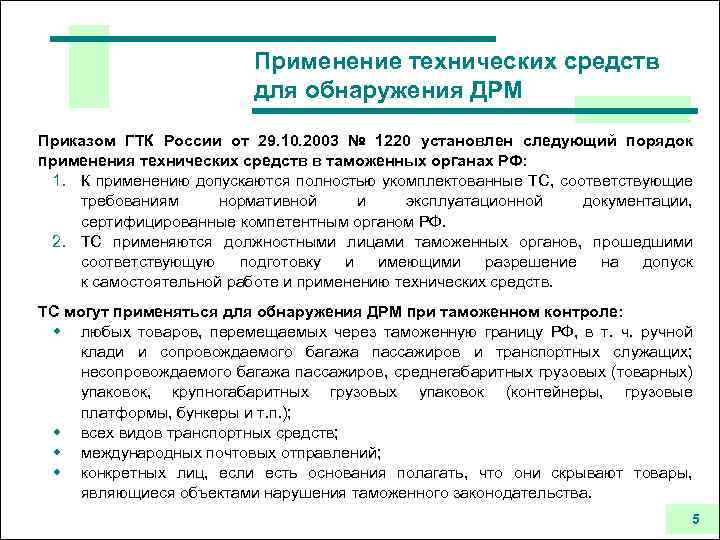

Применение технических средств для обнаружения ДРМ Приказом ГТК России от 29. 10. 2003 № 1220 установлен следующий порядок применения технических средств в таможенных органах РФ: 1. К применению допускаются полностью укомплектованные ТС, соответствующие требованиям нормативной и эксплуатационной документации, сертифицированные компетентным органом РФ. 2. ТС применяются должностными лицами таможенных органов, прошедшими соответствующую подготовку и имеющими разрешение на допуск к самостоятельной работе и применению технических средств. ТС могут применяться для обнаружения ДРМ при таможенном контроле: w любых товаров, перемещаемых через таможенную границу РФ, в т. ч. ручной клади и сопровождаемого багажа пассажиров и транспортных служащих; несопровождаемого багажа пассажиров, среднегабаритных грузовых (товарных) упаковок, крупногабаритных грузовых упаковок (контейнеры, грузовые платформы, бункеры и т. п. ); w всех видов транспортных средств; w международных почтовых отправлений; w конкретных лиц, если есть основания полагать, что они скрывают товары, являющиеся объектами нарушения таможенного законодательства. 5

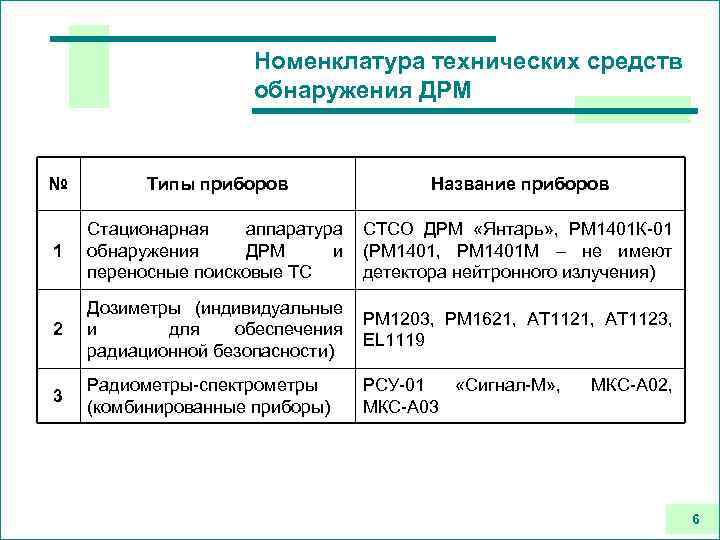

Номенклатура технических средств обнаружения ДРМ № Типы приборов Название приборов 1 Стационарная аппаратура обнаружения ДРМ и переносные поисковые ТС СТСО ДРМ «Янтарь» , РМ 1401 К-01 (РМ 1401, РМ 1401 М – не имеют детектора нейтронного излучения) 2 Дозиметры (индивидуальные и для обеспечения радиационной безопасности) РМ 1203, РМ 1621, АТ 1123, EL 1119 3 Радиометры-спектрометры (комбинированные приборы) РСУ-01 «Сигнал-М» , МКС-А 03 МКС-А 02, 6
Стационарная таможенная система обнаружения ДРМ «Янтарь» Янтарь-1 СН Янтарь-2 П Янтарь-1 А Янтарь-1 Ж СТСО ДРМ «Янтарь» предназначена для обнаружения незаконного перемещения через таможенную границу ДРМ и иных товаров с повышенным уровнем ИИ. Работает непрерывно, круглосуточно, в автоматическом режиме и обеспечивает световую и звуковую сигнализацию при обнаружении ДРМ (иных товаров и транспортных средств с повышенным уровнем ИИ). Для целей таможенного контроля должны использоваться только модификации СТСО ДРМ «Янтарь» , имеющие детекторы γ- и нейтронного излучений. 7
Стационарная таможенная система обнаружения ДРМ «Янтарь» Характеристики некоторых модификаций СТСО ДРМ «Янтарь» Условное обозначение прибора Янтарь-1 П Янтарь-2 П Янтарь-1 А Янтарь-2 А Янтарь-1 Ж Янтарь-2 Ж Янтарь-1 СН Янтарь-2 СН Типичное применение Пешеходный Автомобильный (грузовой) Железнодорожный Пешеходный, багажный Автомобильный, железнодорожный Рекомендуемая ширина Каналы полосы регистрации контроля, м 0, 7− 1, 5 Гамма и нейтроны 0, 3− 3, 0 Гамма и нейтроны 6, 0 Гамма и нейтроны 4, 0 Гамма и нейтроны 6, 2 5, 0 3, 0 Гамма и нейтроны 6, 0 Гамма и нейтроны 8

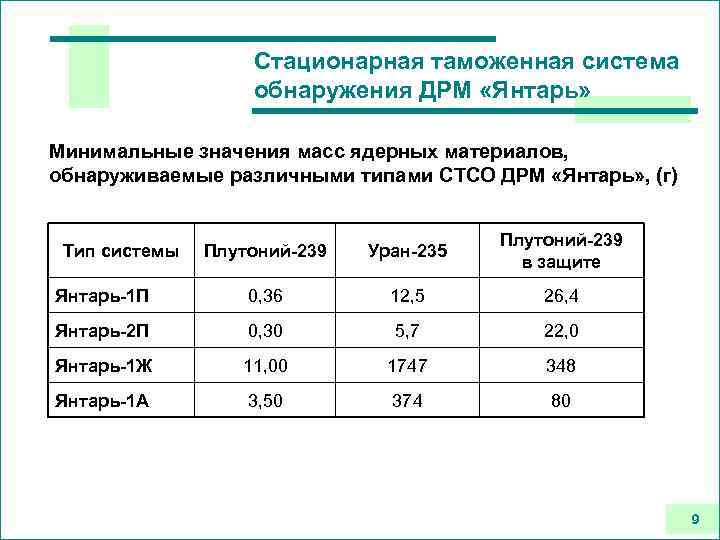

Стационарная таможенная система обнаружения ДРМ «Янтарь» Минимальные значения масс ядерных материалов, обнаруживаемые различными типами СТСО ДРМ «Янтарь» , (г) Плутоний-239 Уран-235 Плутоний-239 в защите Янтарь-1 П 0, 36 12, 5 26, 4 Янтарь-2 П 0, 30 5, 7 22, 0 Янтарь-1 Ж 11, 00 1747 348 Янтарь-1 А 3, 50 374 80 Тип системы 9
Стационарная таможенная система обнаружения ДРМ «Янтарь» Схема устройства СТСО ДРМ «Янтарь-1 П» 1. 2. 3. Камера видеонаблюдения Корпус стойки Блок детектирования гамма-излучения 4. Блок питания и обработки информации 5. Камера видеонаблюдения обзорная 6. Световая и звуковая сигнализации 7. Датчик присутствия 8. Блок детектирования нейтронов 9. Рабочее место оператора (АРМ) 10. Пульт ПВЦ-01 1 5 2 6 7 3 4 8 9 10 10

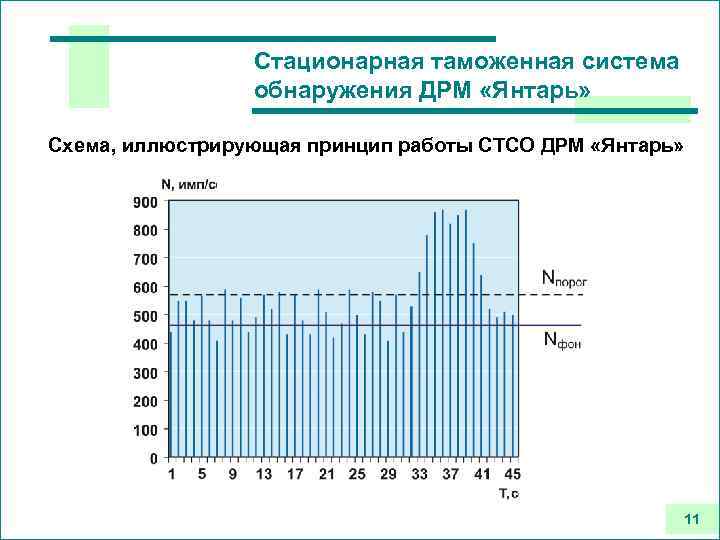

Стационарная таможенная система обнаружения ДРМ «Янтарь» Схема, иллюстрирующая принцип работы СТСО ДРМ «Янтарь» 11
Стационарная таможенная система обнаружения ДРМ «Янтарь» Регистрация результата срабатывания на АРМ 12
Стационарная таможенная система обнаружения ДРМ «Янтарь» Электронный протокол 13
Дозиметр поисковый микропроцессорный ДРС-РМ 1401 Предназначен для обнаружения и локализации в полевых условиях источников γ-излучения и оценки МЭД γ-излучения. Предусмотрена возможность изменять порог срабатывания сигнализации. 14
Дозиметр поисковый микропроцессорный ДРС-РМ 1401 Основные технические характеристики Чувствительность по Cs-137 Диапазон установки порогов по мощности дозы Диапазон регистрируемых энергий Диапазон изменения количества среднеквадратичных отклонений Время непрерывной работы от одного комплекта питания Диапазон измерения МЭД Время измерения Время счёта в режиме калибровки: – по уровню фона – в режиме поиска 100 (имп. /с)/(мк. Зв/ч) 0, 1– 500 мк. Зв/ч 0, 06– 3 Мэ. В 1– 7 1000 ч 0, 05– 40 мк. Зв/ч 0, 25 с 36 с 2 с 15

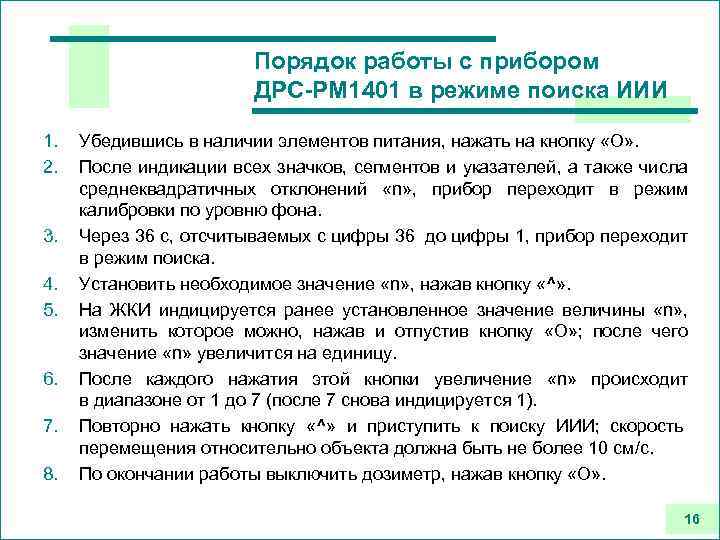

Порядок работы с прибором ДРС-РМ 1401 в режиме поиска ИИИ 1. 2. 3. 4. 5. 6. 7. 8. Убедившись в наличии элементов питания, нажать на кнопку «О» . После индикации всех значков, сегментов и указателей, а также числа среднеквадратичных отклонений «n» , прибор переходит в режим калибровки по уровню фона. Через 36 с, отсчитываемых с цифры 36 до цифры 1, прибор переходит в режим поиска. Установить необходимое значение «n» , нажав кнопку «^» . На ЖКИ индицируется ранее установленное значение величины «n» , изменить которое можно, нажав и отпустив кнопку «О» ; после чего значение «n» увеличится на единицу. После каждого нажатия этой кнопки увеличение «n» происходит в диапазоне от 1 до 7 (после 7 снова индицируется 1). Повторно нажать кнопку «^» и приступить к поиску ИИИ; скорость перемещения относительно объекта должна быть не более 10 см/с. По окончании работы выключить дозиметр, нажав кнопку «О» . 16
Измеритель-сигнализатор поисковый ИСП-РМ 1401 М Прибор предназначен для поиска, обнаружения и локализации радиоактивных источников по их γ-излучению, а также оценки МЭД фотонного излучения. Обладает функцией запоминания в своей энергонезависимой памяти истории работы и передачи её в компьютер по инфракрасному каналу связи. 17

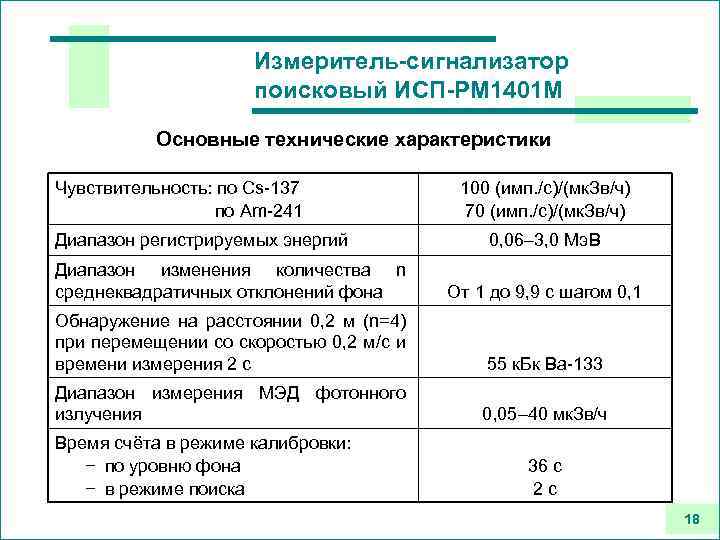

Измеритель-сигнализатор поисковый ИСП-РМ 1401 М Основные технические характеристики Чувствительность: по Cs-137 по Am-241 Диапазон регистрируемых энергий 100 (имп. /с)/(мк. Зв/ч) 70 (имп. /с)/(мк. Зв/ч) 0, 06– 3, 0 Мэ. В Диапазон изменения количества n среднеквадратичных отклонений фона От 1 до 9, 9 с шагом 0, 1 Обнаружение на расстоянии 0, 2 м (n=4) при перемещении со скоростью 0, 2 м/с и времени измерения 2 с 55 к. Бк Ва-133 Диапазон измерения МЭД фотонного излучения 0, 05– 40 мк. Зв/ч Время счёта в режиме калибровки: − по уровню фона − в режиме поиска 36 с 2 с 18

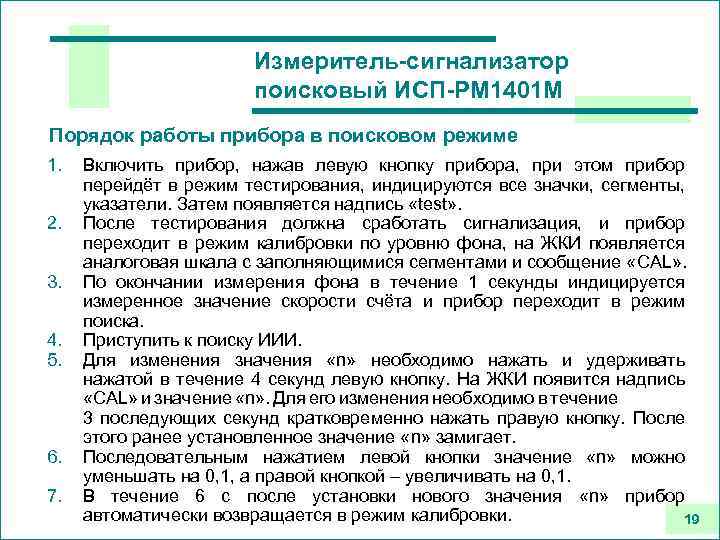

Измеритель-сигнализатор поисковый ИСП-РМ 1401 М Порядок работы прибора в поисковом режиме 1. 2. 3. 4. 5. 6. 7. Включить прибор, нажав левую кнопку прибора, при этом прибор перейдёт в режим тестирования, индицируются все значки, сегменты, указатели. Затем появляется надпись «test» . После тестирования должна сработать сигнализация, и прибор переходит в режим калибровки по уровню фона, на ЖКИ появляется аналоговая шкала с заполняющимися сегментами и сообщение «CAL» . По окончании измерения фона в течение 1 секунды индицируется измеренное значение скорости счёта и прибор переходит в режим поиска. Приступить к поиску ИИИ. Для изменения значения «n» необходимо нажать и удерживать нажатой в течение 4 секунд левую кнопку. На ЖКИ появится надпись «CAL» и значение «n» . Для его изменения необходимо в течение 3 последующих секунд кратковременно нажать правую кнопку. После этого ранее установленное значение «n» замигает. Последовательным нажатием левой кнопки значение «n» можно уменьшать на 0, 1, а правой кнопкой – увеличивать на 0, 1. В течение 6 с после установки нового значения «n» прибор автоматически возвращается в режим калибровки. 19
Измеритель-сигнализатор поисковый ИСП-РМ 1401 К-01 Прибор предназначен для поиска (обнаружения и локализации) радиоактивных и ядерных материалов путём регистрации скорости счёта импульсов с блока детектирования гамма- и рентгеновского (фотонного), а также нейтронного излучений и оценки МЭД фотонного излучения. Основные технические характеристики 1. Чувствительность (с-1)/(мк. Зв/ч) по γ-излучению: для Cs-137 – 100 для Am-241 – 70 по нейтронному излучению (имп. см-2)/нейтрон: для Pu- -Ве – 0, 1 для тепловых нейтронов – 7, 0 2. Диапазон регистрируемых энергий (Мэ. В) γ-излучения – 0, 033– 30 нейтронного излучения – до 14 3. Количество среднеквадратичных отклонений от 1 до 9, 9 через 0, 1 4. Диапазон измерения МЭД (мк. Зв/ч) – 0, 1– 40 5. Время счёта в режиме калибровки по уровню фона, с – 36 в режиме поиска – 2 20

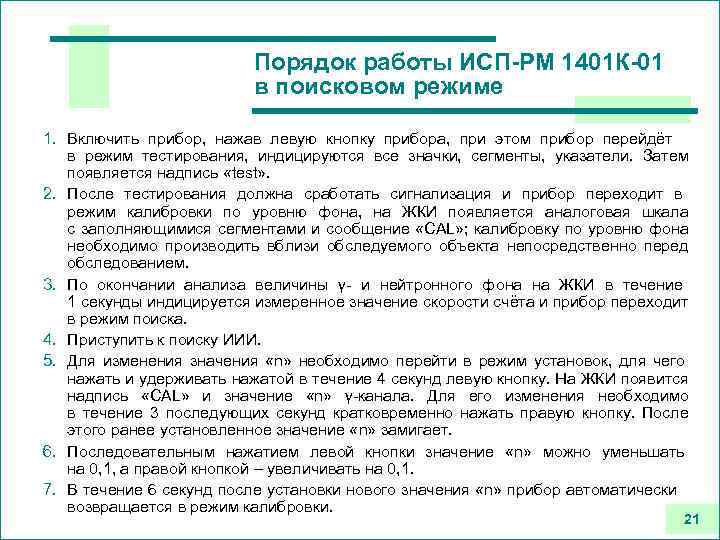

Порядок работы ИСП-РМ 1401 К-01 в поисковом режиме 1. Включить прибор, нажав левую кнопку прибора, при этом прибор перейдёт в режим тестирования, индицируются все значки, сегменты, указатели. Затем появляется надпись «test» . 2. После тестирования должна сработать сигнализация и прибор переходит в режим калибровки по уровню фона, на ЖКИ появляется аналоговая шкала с заполняющимися сегментами и сообщение «CAL» ; калибровку по уровню фона необходимо производить вблизи обследуемого объекта непосредственно перед обследованием. 3. По окончании анализа величины γ- и нейтронного фона на ЖКИ в течение 1 секунды индицируется измеренное значение скорости счёта и прибор переходит в режим поиска. 4. Приступить к поиску ИИИ. 5. Для изменения значения «n» необходимо перейти в режим установок, для чего нажать и удерживать нажатой в течение 4 секунд левую кнопку. На ЖКИ появится надпись «CAL» и значение «n» γ-канала. Для его изменения необходимо в течение 3 последующих секунд кратковременно нажать правую кнопку. После этого ранее установленное значение «n» замигает. 6. Последовательным нажатием левой кнопки значение «n» можно уменьшать на 0, 1, а правой кнопкой – увеличивать на 0, 1. 7. В течение 6 секунд после установки нового значения «n» прибор автоматически возвращается в режим калибровки. 21
Контрольные вопросы 1. Какие типы ТС ТКДРМ применяются в таможенных органах? 2. Какие существуют модификации СТСО ДРМ «Янтарь» ? 3. Что входит в состав СТСО ДРМ «Янтарь» ? 4. В чём заключается принцип обнаружения ДРМ с помощью стационарных и переносных технических средств ТКДРМ? 5. Какие виды переносных технических средств ТКДРМ применяются в таможенных органах? 6. Как регулируется чувствительность к обнаружению гаммаизлучения в переносных технических средствах ТКДРМ? 22
