ТЕМА 3 -1: КРУПНОПАНЕЛЬНОЕ БЕСКАРКАСНОЕ ДОМОСТРОЕНИЕ (КПД) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 1

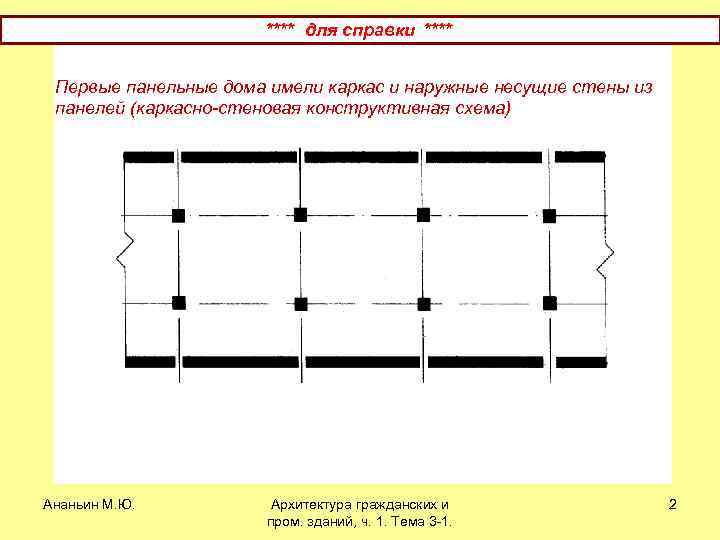

**** для справки **** Первые панельные дома имели каркас и наружные несущие стены из панелей (каркасно-стеновая конструктивная схема) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 2
**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 3

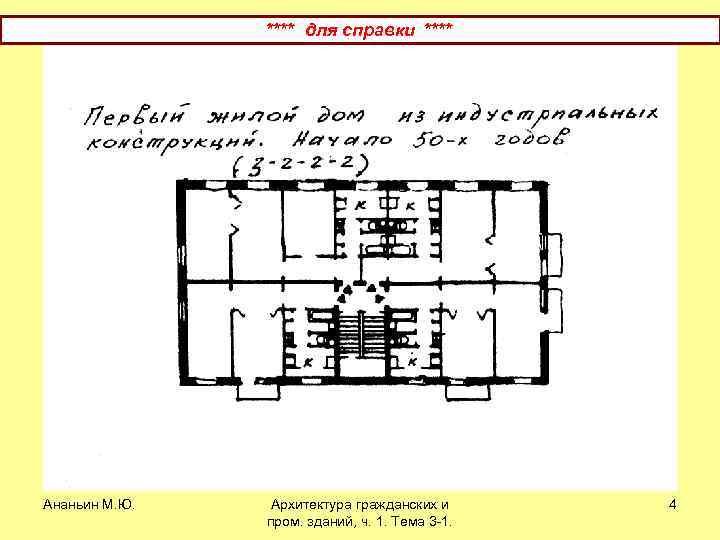

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 4

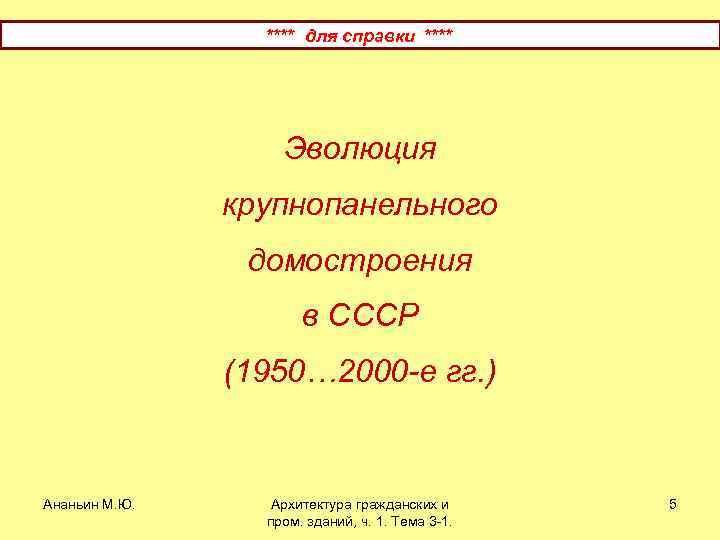

**** для справки **** Эволюция крупнопанельного домостроения в СССР (1950… 2000 -е гг. ) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 5

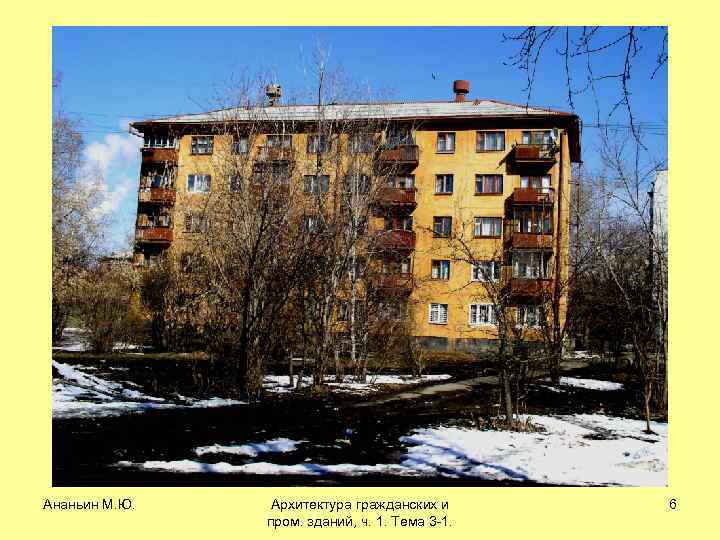

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 6

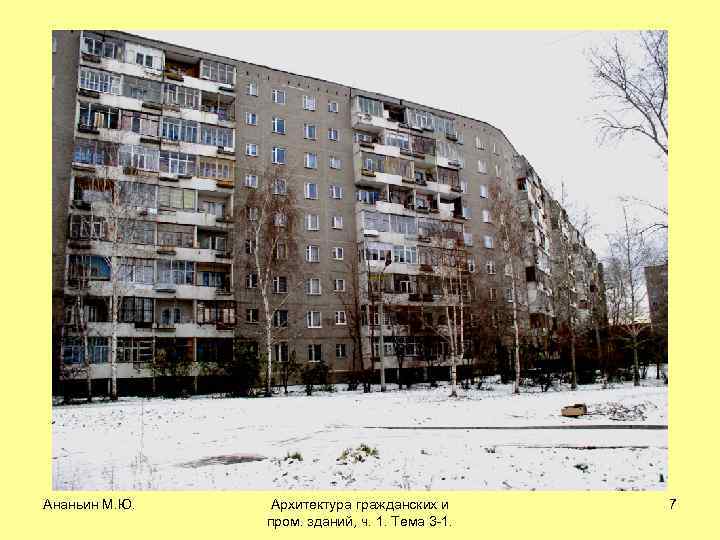

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 7

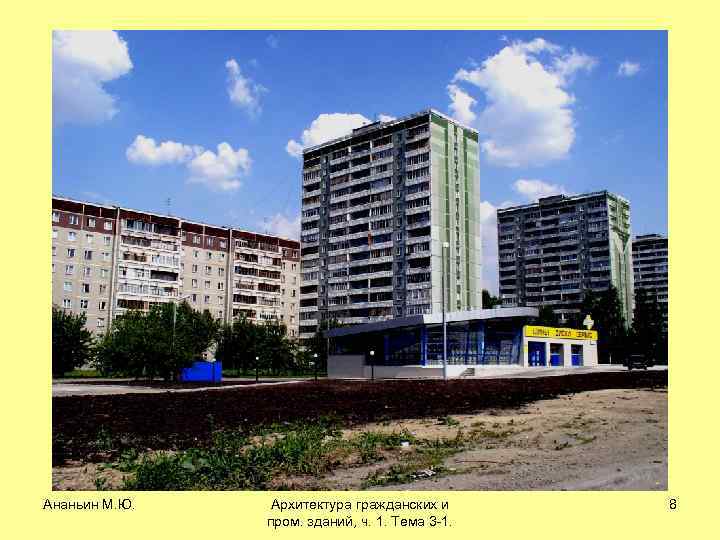

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 8

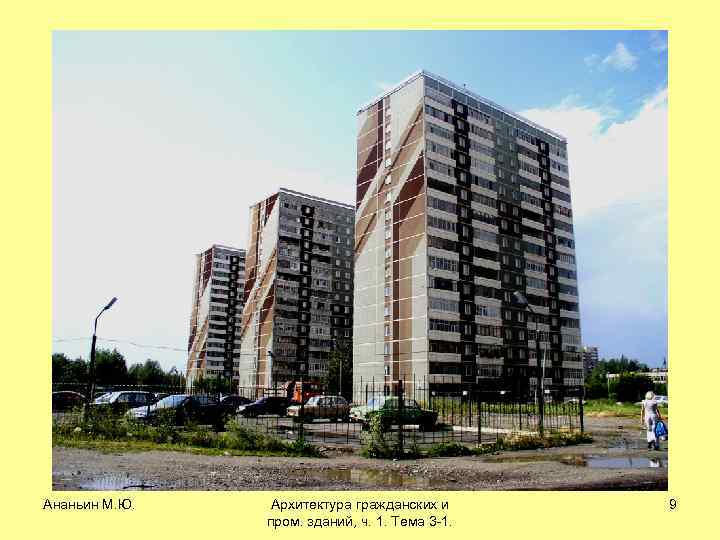

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 9

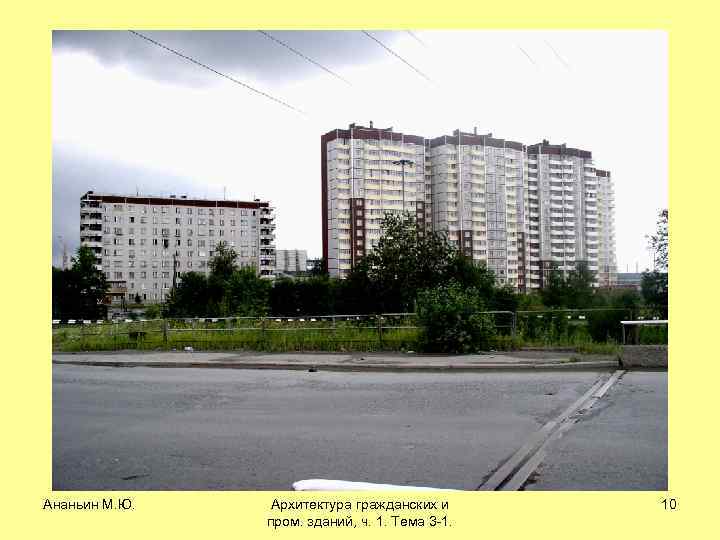

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 10

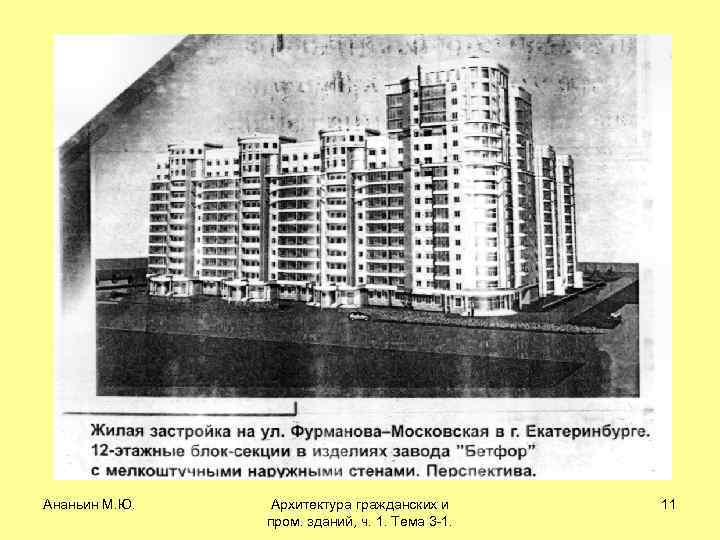

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 11

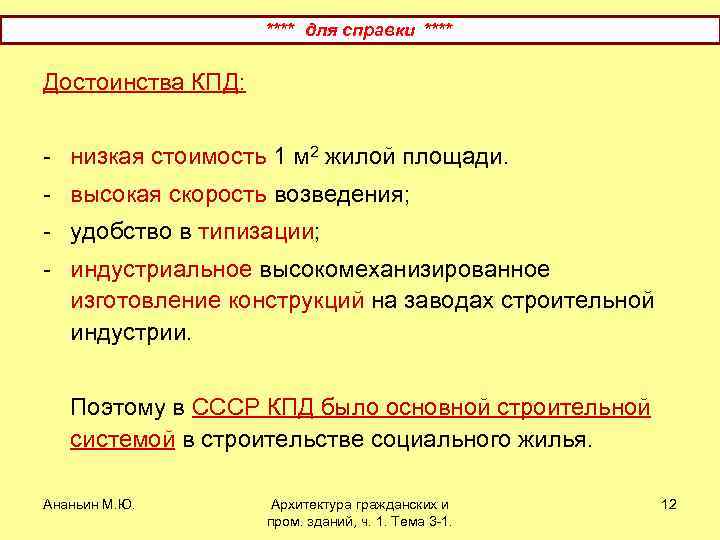

**** для справки **** Достоинства КПД: - низкая стоимость 1 м 2 жилой площади. - высокая скорость возведения; - удобство в типизации; - индустриальное высокомеханизированное изготовление конструкций на заводах строительной индустрии. Поэтому в СССР КПД было основной строительной системой в строительстве социального жилья. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 12

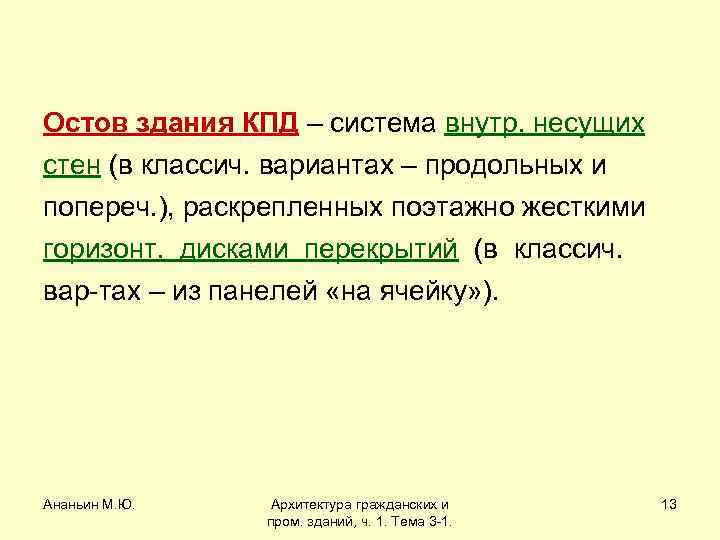

Остов здания КПД – система внутр. несущих стен (в классич. вариантах – продольных и попереч. ), раскрепленных поэтажно жесткими горизонт. дисками перекрытий (в классич. вар-тах – из панелей «на ячейку» ). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 13

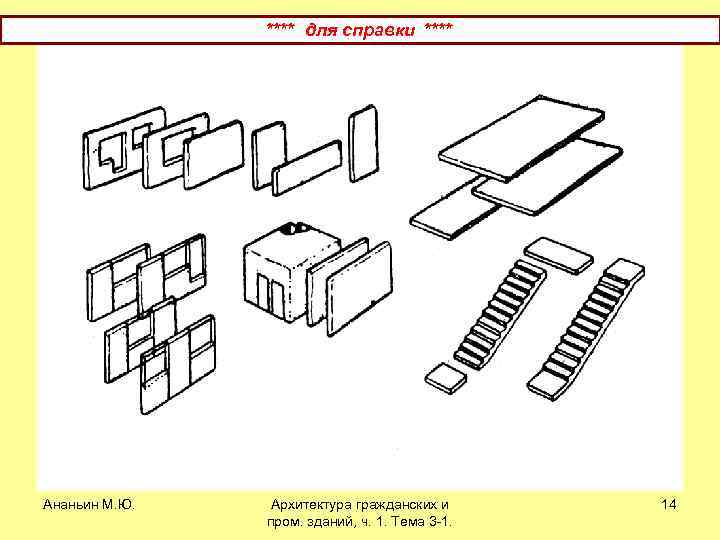

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 14
Конструктивно-геометр. схемы зданий КПД Конструкт. схема отражает тип вертик. несущих к-ций и их взаимное расположение. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 15

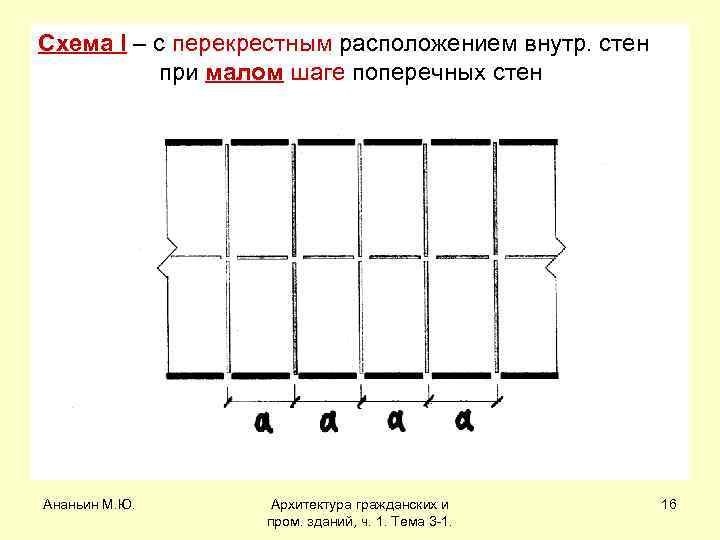

Схема I – с перекрестным расположением внутр. стен при малом шаге поперечных стен Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 16

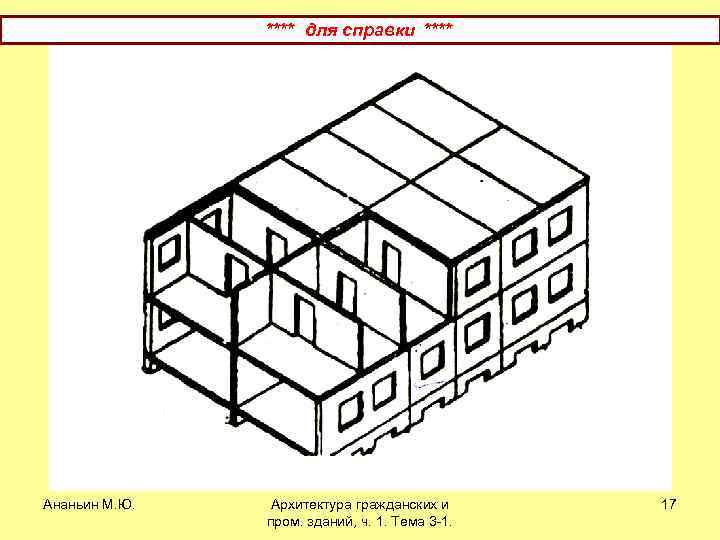

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 17

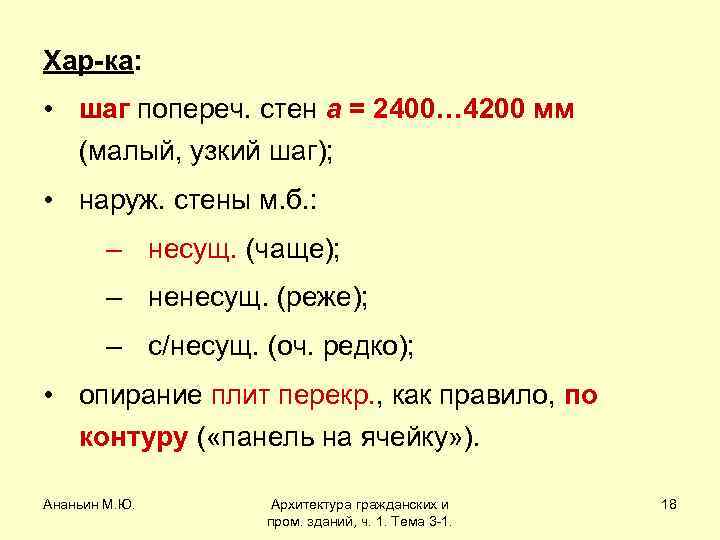

Хар-ка: • шаг попереч. стен a = 2400… 4200 мм (малый, узкий шаг); • наруж. стены м. б. : – несущ. (чаще); – ненесущ. (реже); – с/несущ. (оч. редко); • опирание плит перекр. , как правило, по контуру ( «панель на ячейку» ). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 18

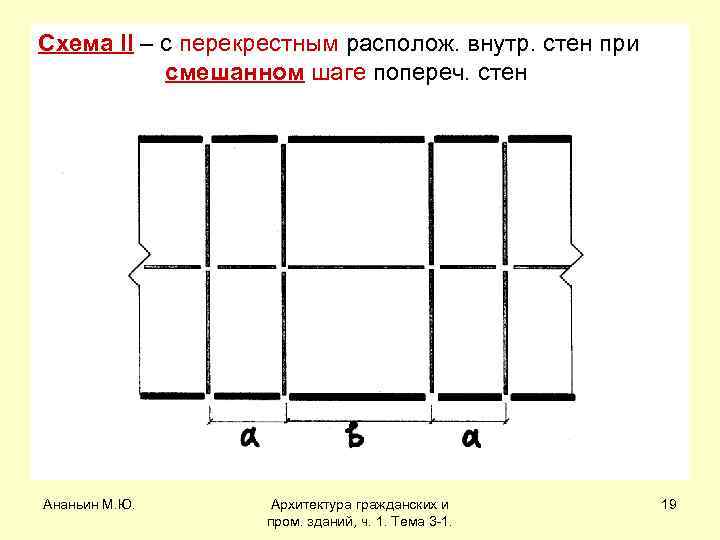

Схема II – с перекрестным располож. внутр. стен при смешанном шаге попереч. стен Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 19

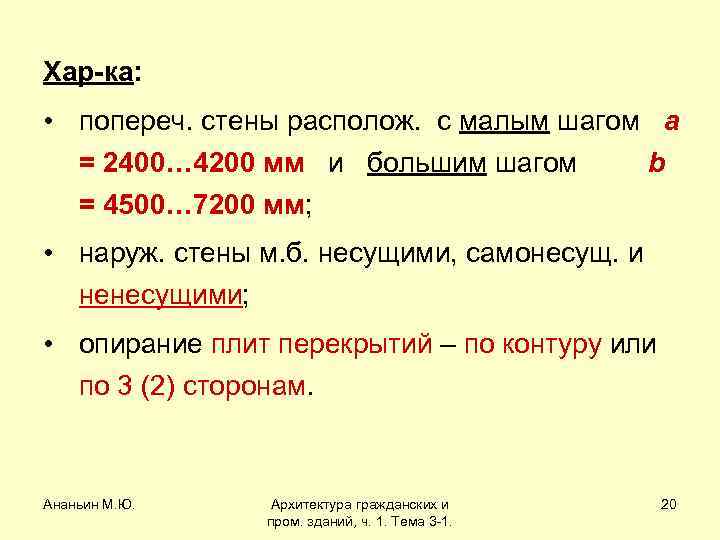

Хар-ка: • попереч. стены располож. с малым шагом a = 2400… 4200 мм и большим шагом b = 4500… 7200 мм; • наруж. стены м. б. несущими, самонесущ. и ненесущими; • опирание плит перекрытий – по контуру или по 3 (2) сторонам. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 20

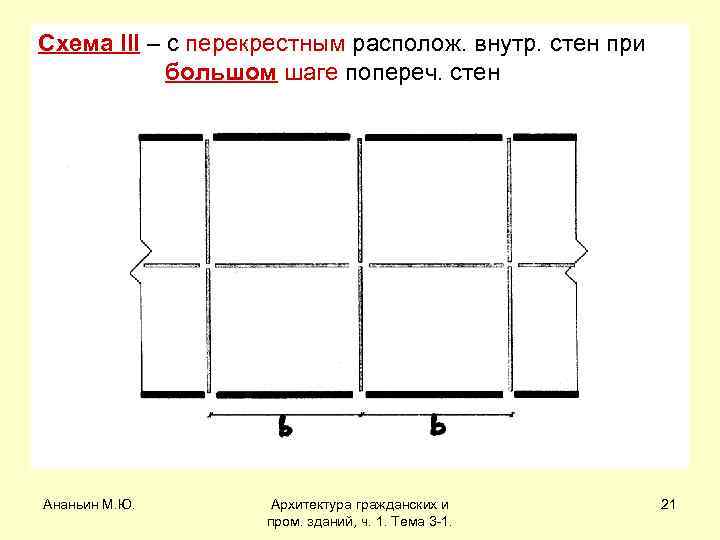

Схема III – с перекрестным располож. внутр. стен при большом шаге попереч. стен Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 21
Хар-ка: • попереч. стены располож. с большим шагом b = 4500… 7200 мм; • в попереч. направлении через 8… 12 м располож. диафрагмы жесткости (ДЖ); • наруж. стены, как прав. , ненесущие, но м. б. несущ. или самонесущ. ; • опирание плит перекрытий – по контуру или по 3 (2) сторонам. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 22
Как вариант – решение с отдельными продольными стенами-диафрагмами жесткости – подсхема IIIа (аналог IIа). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 23

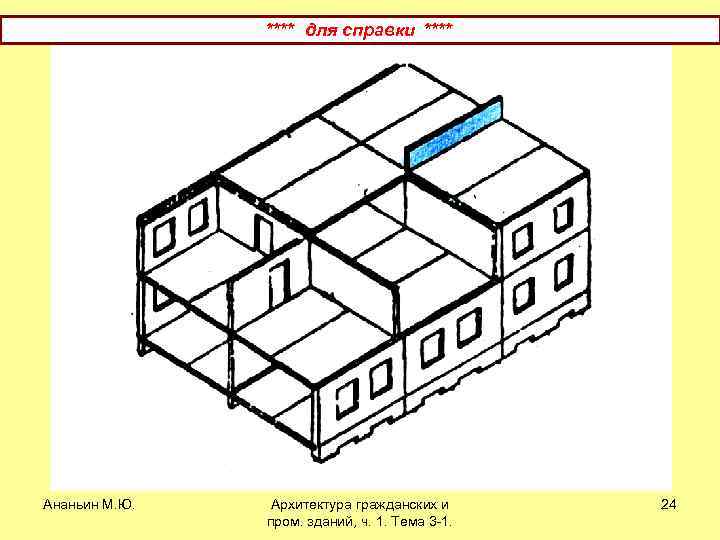

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 24

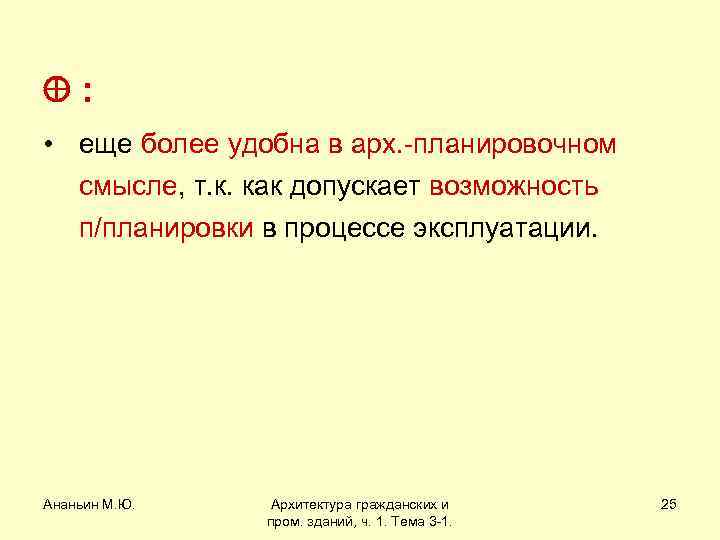

: • еще более удобна в арх. -планировочном смысле, т. к. как допускает возможность п/планировки в процессе эксплуатации. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 25

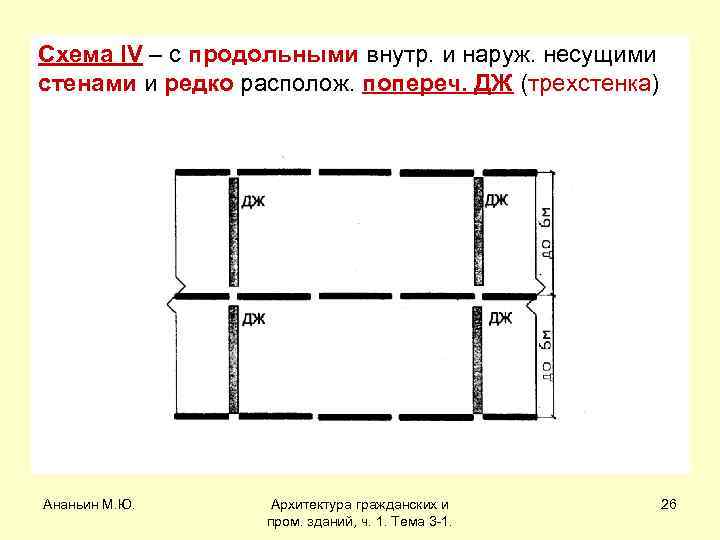

Схема IV – с продольными внутр. и наруж. несущими стенами и редко располож. попереч. ДЖ (трехстенка) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 26

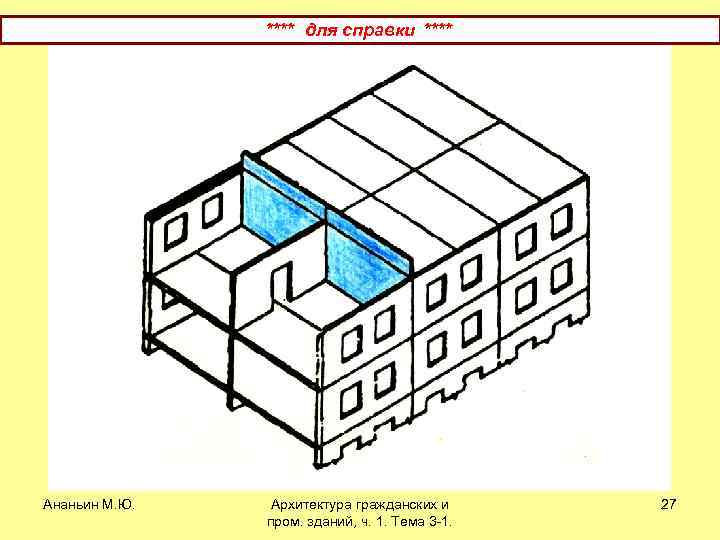

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 27
Хар-ка: • расст. между стенами до 6 м; • наруж. стены всегда несущие; • перекрытия организуются плитами настила с опиранием их по 2 -м сторонам (по балоч. схеме). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 28

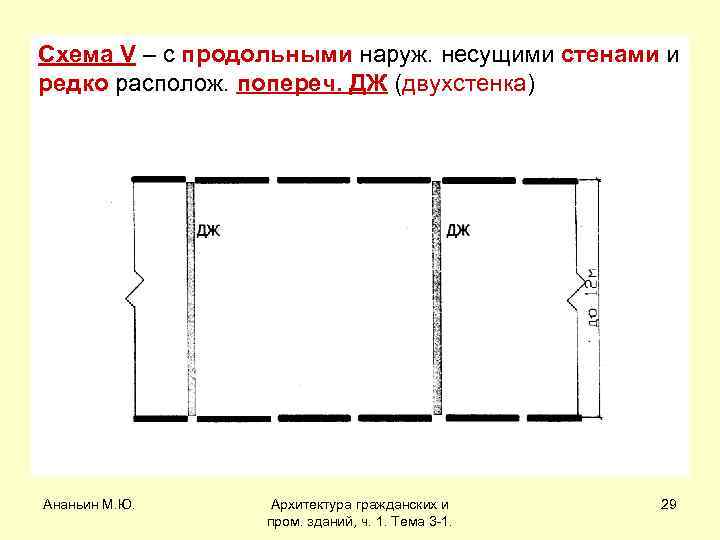

Схема V – с продольными наруж. несущими стенами и редко располож. попереч. ДЖ (двухстенка) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 29

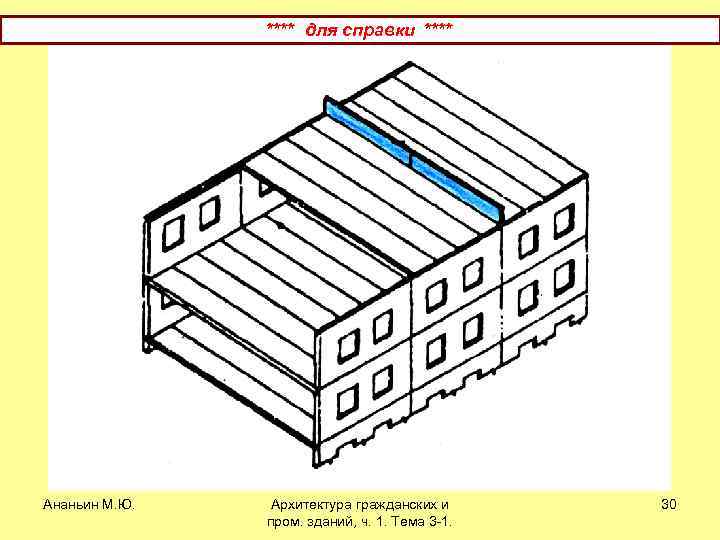

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 30

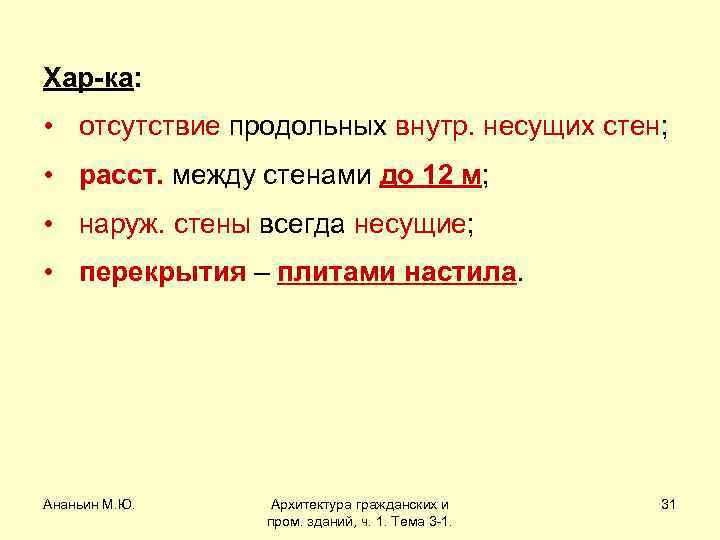

Хар-ка: • отсутствие продольных внутр. несущих стен; • расст. между стенами до 12 м; • наруж. стены всегда несущие; • перекрытия – плитами настила. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 3 -1. 31
