Тема 21: Оптические, оптико-электронные средства разведки

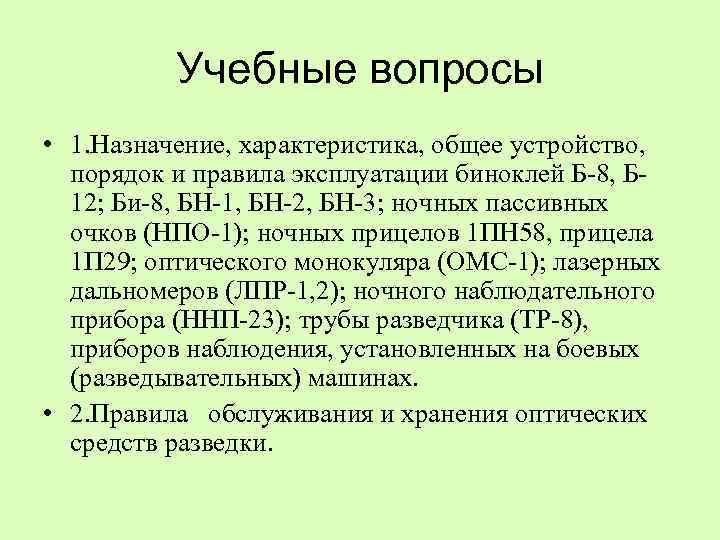

Учебные вопросы • 1. Назначение, характеристика, общее устройство, порядок и правила эксплуатации биноклей Б-8, Б 12; Би-8, БН-1, БН-2, БН-3; ночных пассивных очков (НПО-1); ночных прицелов 1 ПН 58, прицела 1 П 29; оптического монокуляра (ОМС-1); лазерных дальномеров (ЛПР-1, 2); ночного наблюдательного прибора (ННП-23); трубы разведчика (ТР-8), приборов наблюдения, установленных на боевых (разведывательных) машинах. • 2. Правила обслуживания и хранения оптических средств разведки.

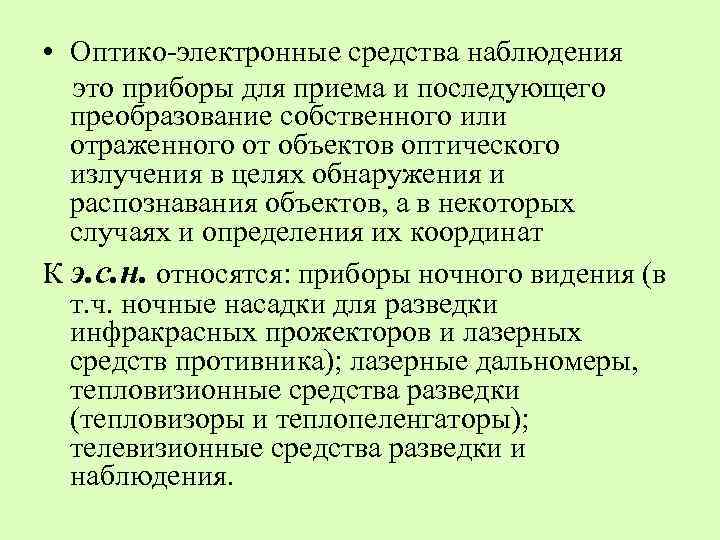

• Оптико-электронные средства наблюдения это приборы для приема и последующего преобразование собственного или отраженного от объектов оптического излучения в целях обнаружения и распознавания объектов, а в некоторых случаях и определения их координат К э. с. н. относятся: приборы ночного видения (в т. ч. ночные насадки для разведки инфракрасных прожекторов и лазерных средств противника); лазерные дальномеры, тепловизионные средства разведки (тепловизоры и теплопеленгаторы); телевизионные средства разведки и наблюдения.

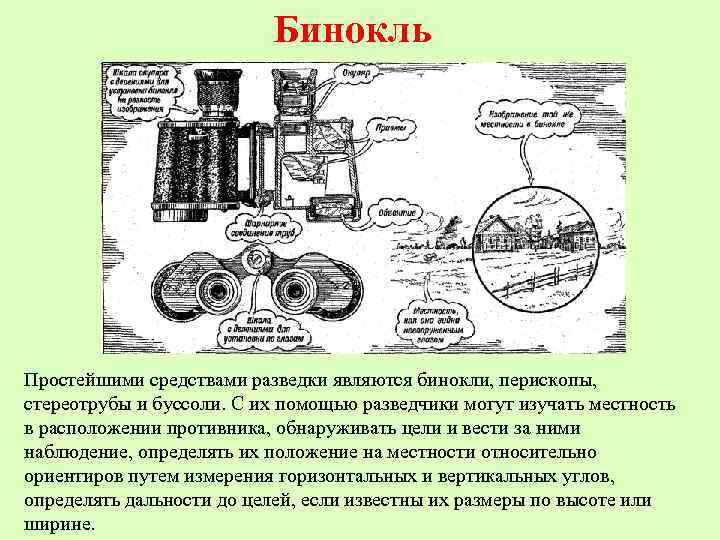

Бинокль Простейшими средствами разведки являются бинокли, перископы, стереотрубы и буссоли. С их помощью разведчики могут изучать местность в расположении противника, обнаруживать цели и вести за ними наблюдение, определять их положение на местности относительно ориентиров путем измерения горизонтальных и вертикальных углов, определять дальности до целей, если известны их размеры по высоте или ширине.

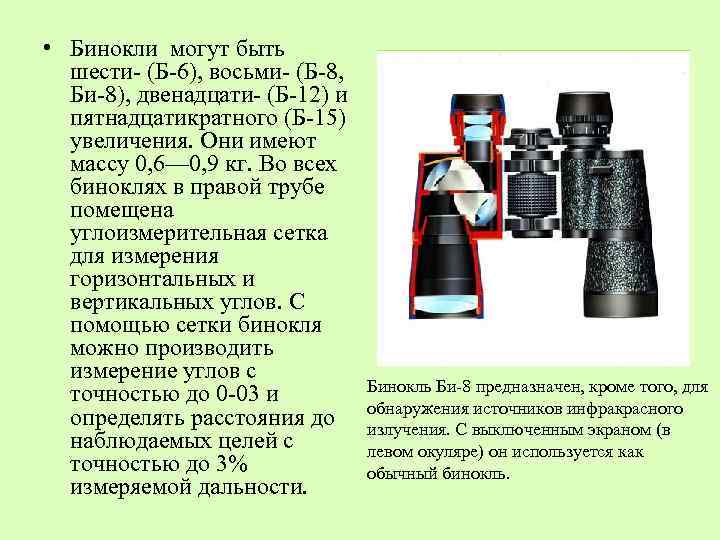

• Бинокли могут быть шести- (Б-6), восьми- (Б-8, Би-8), двенадцати- (Б-12) и пятнадцатикратного (Б-15) увеличения. Они имеют массу 0, 6— 0, 9 кг. Во всех биноклях в правой трубе помещена углоизмерительная сетка для измерения горизонтальных и вертикальных углов. С помощью сетки бинокля можно производить измерение углов с точностью до 0 -03 и определять расстояния до наблюдаемых целей с точностью до 3% измеряемой дальности. Бинокль Би-8 предназначен, кроме того, для обнаружения источников инфракрасного излучения. С выключенным экраном (в левом окуляре) он используется как обычный бинокль.
Стереотруба • Стереотруба по своему устройству представляет как бы комбинацию двух перископов, скрепленных у основания на общей шарнирной оси. В войсках используются большая стереотруба и артиллерийская стереотруба. • Последняя отличается лишь некоторыми деталями конструкции и углоизмерительной сеткой. Большая стереотруба имеет десятикратное увеличение, поле зрения 5°, перископичность 325 мм, массу в рабочем положении 11, 5 кг. Она обеспечивает точность измерения углов до 0 -01.
Перископическая артиллерийская буссоль ПАБ 2 А является основным прибором для целеуказания и подготовки данных для стрельбы.

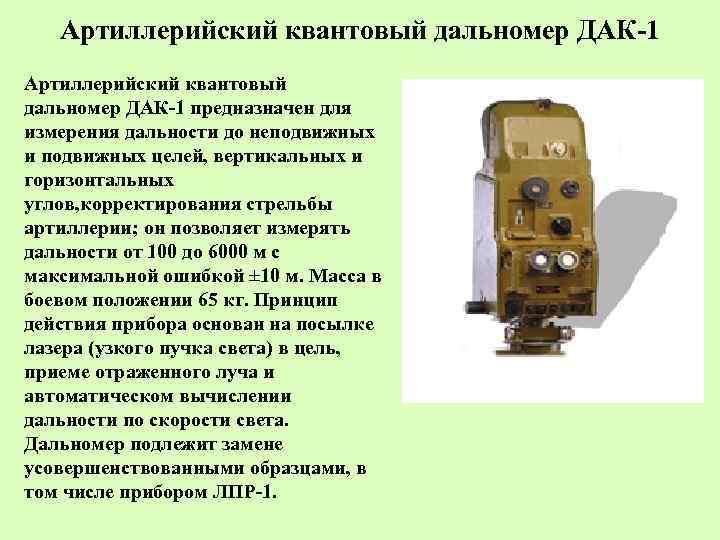

Артиллерийский квантовый дальномер ДАК-1 предназначен для измерения дальности до неподвижных и подвижных целей, вертикальных и горизонтальных углов, корректирования стрельбы артиллерии; он позволяет измерять дальности от 100 до 6000 м с максимальной ошибкой ± 10 м. Масса в боевом положении 65 кг. Принцип действия прибора основан на посылке лазера (узкого пучка света) в цель, приеме отраженного луча и автоматическом вычислении дальности по скорости света. Дальномер подлежит замене усовершенствованными образцами, в том числе прибором ЛПР-1.
Малогабаритный лазерный прибор разведки ЛПР-1 «Каралон-М» предназначен для измерения дальностей и определения полярных координат наблюдаемых целей. Полярные координаты — это угол на цель относительно какого либо направления и дальность до нее. Прибор имеет массу 2, 5 кг (с треногой — 5 кг) и позволяет измерять дальности от 145 м до 20 км с ошибкой ± 10 м, углы — с точностью до 0 -03.
Подготовка прибора к работе и его использование осуществляются согласно памятке расчету, имеющейся в комплекте.
Ночной наблюдательный прибор ННП-23 «Резчик» Ночной наблюдательный прибор ННП-23 «Резчик» предназначен для наблюдения за полем боя, ведения разведки в ночных условиях и корректирования огня артиллерии. Прибор имеет массу 32 кг, поле зрения 5°, увеличение 5, 5 кратное, перископичность 350 мм, дальность опознавания цели типа танк 1500 м. ННП-23 работает на принципе электронно оптического усиления яркости изображения, получаемого в приборе, при естественной ночной освещенности местности.
Бинокль ночного видения БН-1 (1 ПН-33 Б) Бинокль ночного видения БН-1 представляет собой прибор ночного видения, принцип действия которого основан на усилении яркости изображения наблюдаемого объекта с помощью электроннооптических преобразователей (ЭОП) 1 -го поколения. Габаритные размеры: 91 х189 х245 мм. Масса - 1, 6 кг.

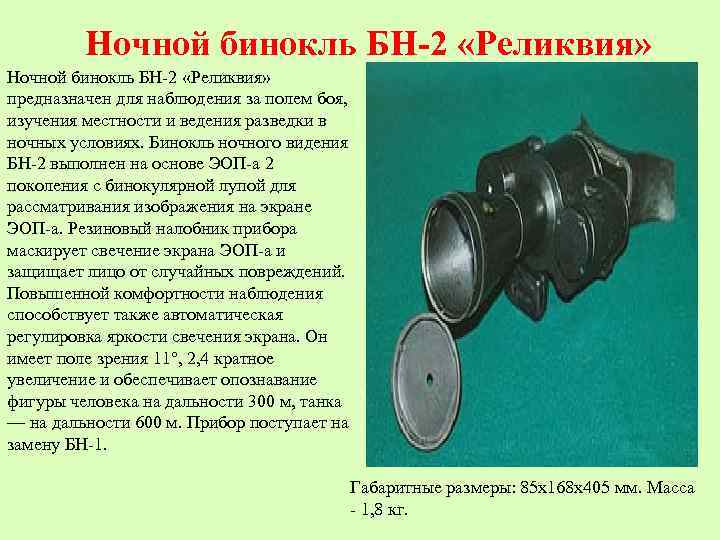

Ночной бинокль БН-2 «Реликвия» предназначен для наблюдения за полем боя, изучения местности и ведения разведки в ночных условиях. Бинокль ночного видения БН-2 выполнен на основе ЭОП-а 2 поколения с бинокулярной лупой для рассматривания изображения на экране ЭОП-а. Резиновый налобник прибора маскирует свечение экрана ЭОП-а и защищает лицо от случайных повреждений. Повышенной комфортности наблюдения способствует также автоматическая регулировка яркости свечения экрана. Он имеет поле зрения 11°, 2, 4 кратное увеличение и обеспечивает опознавание фигуры человека на дальности 300 м, танка — на дальности 600 м. Прибор поступает на замену БН-1. Габаритные размеры: 85 х168 х405 мм. Масса - 1, 8 кг.
Ночные пассивные очки НПО-1 «Квакер» предназначены для наблюдения и ориентирования на местности, для работы с документами, проведения инженерных и ремонтных работ в ночное время. Очки имеют массу 1 кг, поле зрения 40°, среднюю дальность опознавания предметов 125 м.
Тепловизионный наблюдательный прибор ТНП 1 «Акцепт» Тепловизионный наблюдательный прибор ТНП-1 «Акцепт» предназначен для наблюдения за полем боя и разведки открыто расположенных и замаскированных целей ночью и при наличии дымовых и световых помех. Прибор (с треногой) массой 19 кг имеет поле зрения 2, 5° и обеспечивает опознавание цели типа танк на дальности до 1500 м. Тепловизионный наблюдательный прибор ТНП-1 в боевом положении 1 -баллон КВО 1305 020; 2 -преобразовтель излучения АЭП 43. 24. 016; 3 -устройство углоизмерительное АЭП 42. 52. 109; 4 тренога АЭП 45. 16. 001; 5 -блок питания АЭП 43. 80. 004 6 -кабель АЭП 48. 51. 060 преобразователь излучения 3 – углоизмерительное устройство блок питания баллон системы охлаждения
Оптический монокуляр со стабилизированным полем зрения ОМС-1 «Роульс» (1 Н 12) Оптический монокуляр со стабилизированным полем зрения ОМС-1 «Роульс» предназначен для наблюдения в движении с подвижных наземных объектов и с вертолетов. Прибор массой 2, 3 кг имеет семикратное увеличение, поле зрения 7° и обеспечивает опознавание в движении цели типа танк на дальности до 5 км.
Радиолокационная станция ближней разведки СБР-3 предназначена для обнаружения движущейся техники и живой силы противника в любое время суток и года при отсутствии оптической видимости (в тумане, дыму, пыли, при атмосферных осадках). РЛС может использоваться в комплексе с ННП-23, пулеметом ПКМС и гранатометом АГС-17. Она обеспечивает обнаружение движущихся наземных целей на дальностях: - человека, движущегося в рост с радиальной скоростью до 2 км/ч, - не менее 900 м; - грузового автомобиля при скорости движения от 2 до 40 км/ч - 2, 5 -3 км. Ошибка измерения дальности составляет не более 50 м, направления на цель — не более 0 -15; время развертывания (свертывания) станции с полной подготовкой ее к работе — не более 5 мин.
РЛС может использоваться при установке ее на НП, а также при действиях в подвижных органах разведки. На НП станция устанавливается на подготовленную ровную площадку так, чтобы в пределах диаграммы направленности не было больших металлических предметов (мостов, кранов, парков машин), электрических и телефонных линий, крупных строений. РЛС маскируется табельными и подручными средствами, которые не должны попадать в пределы сектора сканирования. При размещении станции в окопе нижняя кромка приемопередатчика должна всегда располагаться выше бруствера окопа.
При ведении разведки в движении, когда не позволяет время развернуть станцию на позиции, оператор проводит радиолокационный обзор местности с рук.
Командирская боевая разведывательная машина БРМ-1 к предназначена для ведения разведки в любых видах боя днем и ночью в составе различных разведывательных органов. Боевая разведывательная машина БРМ-1 к была разработана на базе БМП-1 в КБ Челябинского тракторного завода в начале 1970 -х гг. Она предназначалась для ведения инструментальной разведки в интересах сухопутных войск и создавалась в качестве замены в разведподразделениях лёгкого плавающего танка ПТ-76. БМП-1 была выбрана в качестве базовой не случайно, так как она была способна преодолевать вплавь водные препятствия, а кроме того, за счёт унификации узлов и деталей облегчался процесс принятия машины на вооружение, снижалась её стоимость. БРМ-1 к «объект 773» была принята на вооружение в 1972 году и серийно производилась на Курганском и Рубцовском машиностроительных заводах с 1973 года. Всего выпущено более 1500 единиц БРМ-1 К.
БРМ-1 к создана на базе БМП-1 и имеет такое же вооружение, за исключением: к орудию предусмотрено 20 выстрелов вместо 40, ПУ ПТУР нет. Орудие имеет ручное заряжание, место наводчика слева от пушки, старшего оператора-командира справа. Вместимость машины 6 человек, в экипаж входят 5 человек: командир машины (он же наводчик орудия), старший оператор, радиотелеграфист и механикводитель. На БРМ-1 к располагается и командир взвода (роты).

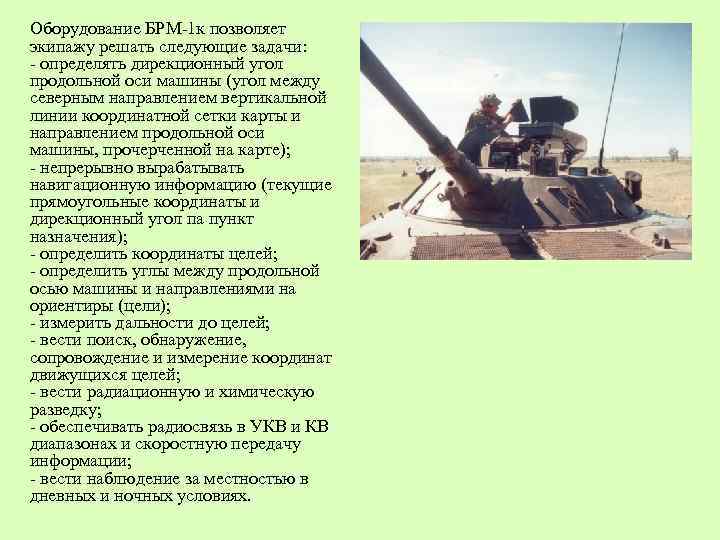

Оборудование БРМ-1 к позволяет экипажу решать следующие задачи: - определять дирекционный угол продольной оси машины (угол между северным направлением вертикальной линии координатной сетки карты и направлением продольной оси машины, прочерченной на карте); - непрерывно вырабатывать навигационную информацию (текущие прямоугольные координаты и дирекционный угол па пункт назначения); - определить координаты целей; - определить углы между продольной осью машины и направлениями на ориентиры (цели); - измерить дальности до целей; - вести поиск, обнаружение, сопровождение и измерение координат движущихся целей; - вести радиационную и химическую разведку; - обеспечивать радиосвязь в УКВ и КВ диапазонах и скоростную передачу информации; - вести наблюдение за местностью в дневных и ночных условиях.

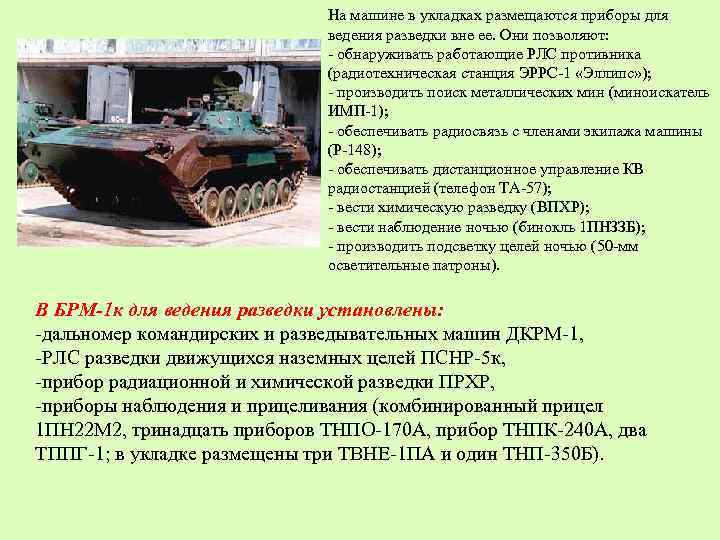

На машине в укладках размещаются приборы для ведения разведки вне ее. Они позволяют: - обнаруживать работающие РЛС противника (радиотехническая станция ЭРРС-1 «Эллипс» ); - производить поиск металлических мин (миноискатель ИМП-1); - обеспечивать радиосвязь с членами экипажа машины (Р-148); - обеспечивать дистанционное управление КВ радиостанцией (телефон ТА-57); - вести химическую разведку (ВПХР); - вести наблюдение ночью (бинокль 1 ПНЗЗБ); - производить подсветку целей ночью (50 -мм осветительные патроны). В БРМ-1 к для ведения разведки установлены: -дальномер командирских и разведывательных машин ДКРМ-1, -РЛС разведки движущихся наземных целей ПСНР-5 к, -прибор радиационной и химической разведки ПРХР, -приборы наблюдения и прицеливания (комбинированный прицел 1 ПН 22 М 2, тринадцать приборов ТНПО-170 А, прибор ТНПК-240 А, два ТППГ-1; в укладке размещены три ТВНЕ-1 ПА и один ТНП-350 Б).

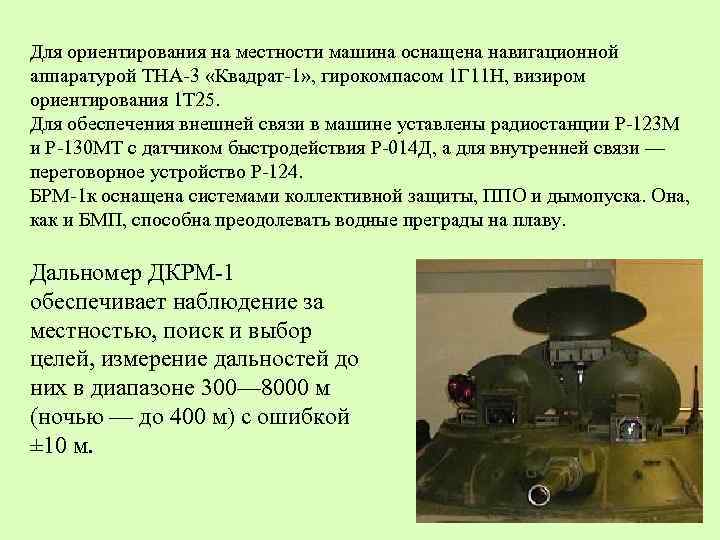

Для ориентирования на местности машина оснащена навигационной аппаратурой ТНА-3 «Квадрат-1» , гирокомпасом 1 Г 11 Н, визиром ориентирования 1 Т 25. Для обеспечения внешней связи в машине уставлены радиостанции Р-123 М и Р-130 МТ с датчиком быстродействия Р-014 Д, а для внутренней связи — переговорное устройство Р-124. БРМ-1 к оснащена системами коллективной защиты, ППО и дымопуска. Она, как и БМП, способна преодолевать водные преграды на плаву. Дальномер ДКРМ-1 обеспечивает наблюдение за местностью, поиск и выбор целей, измерение дальностей до них в диапазоне 300— 8000 м (ночью — до 400 м) с ошибкой ± 10 м.

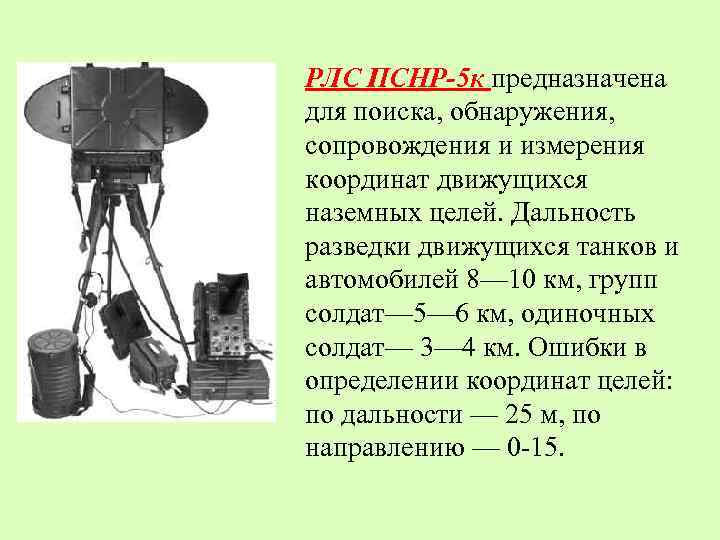

РЛС ПСНР-5 к предназначена для поиска, обнаружения, сопровождения и измерения координат движущихся наземных целей. Дальность разведки движущихся танков и автомобилей 8— 10 км, групп солдат— 5— 6 км, одиночных солдат— 3— 4 км. Ошибки в определении координат целей: по дальности — 25 м, по направлению — 0 -15.
Прибор ПРХР предназначен для измерения мощности гамма-излучения и обнаружения в воздухе отравляющих веществ типа зарин. Он одновременно является датчиком системы коллективной защиты и обеспечивает выдачу команд исполнительным механизмам при обнаружении радиоактивного заражения местности (сигнализация и команда Р), при ядерном взрыве (сигнализация и команда А) и при обнаружении в воздухе отравляющих веществ типа зарин (сигнализация и команда О). Одновременно с выдачей команд Р, А, О прибор обеспечивает подачу прерывистого звукового сигнала в систему внутренней связи БРМ-1 к.

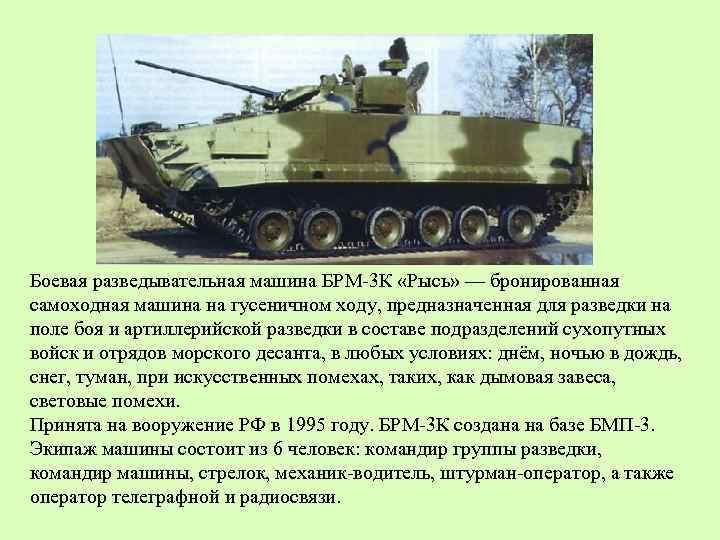

Боевая разведывательная машина БРМ-3 К «Рысь» — бронированная самоходная машина на гусеничном ходу, предназначенная для разведки на поле боя и артиллерийской разведки в составе подразделений сухопутных войск и отрядов морского десанта, в любых условиях: днём, ночью в дождь, снег, туман, при искусственных помехах, таких, как дымовая завеса, световые помехи. Принята на вооружение РФ в 1995 году. БРМ-3 К создана на базе БМП-3. Экипаж машины состоит из 6 человек: командир группы разведки, командир машины, стрелок, механик-водитель, штурман-оператор, а также оператор телеграфной и радиосвязи.

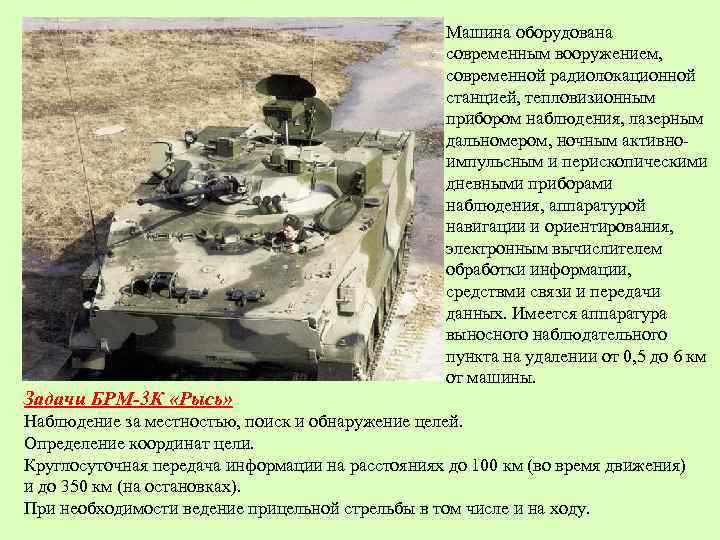

Машина оборудована современным вооружением, современной радиолокационной станцией, тепловизионным прибором наблюдения, лазерным дальномером, ночным активноимпульсным и перископическими дневными приборами наблюдения, аппаратурой навигации и ориентирования, электронным вычислителем обработки информации, средствми связи и передачи данных. Имеется аппаратура выносного наблюдательного пункта на удалении от 0, 5 до 6 км от машины. Задачи БРМ-3 К «Рысь» Наблюдение за местностью, поиск и обнаружение целей. Определение координат цели. Круглосуточная передача информации на расстояниях до 100 км (во время движения) и до 350 км (на остановках). При необходимости ведение прицельной стрельбы в том числе и на ходу.
• Вооружение • 30 -мм пушка 2 А 72 — 400 снарядов • 7, 62 -мм пулемет ПКТ — 2000 патронов • ПТУР — 4 ракеты Имеет средства защиты от оружия массового поражения. • БРМ-3 плавающая, движение на воде обеспечивается водометным движителем. Производитель Рубцовский МЗ • Год принятия на вооружение 1994 • Масса 18, 7 т. • Экипаж 6 чел. • Двигатель дизельный, 500 л. с. • Максимальная скорость 70 км/ч. на плаву 10 км/ч

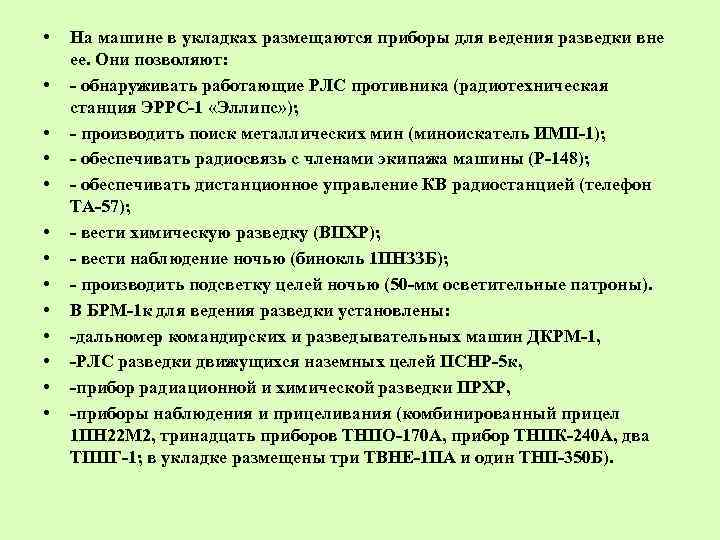

• • • • На машине в укладках размещаются приборы для ведения разведки вне ее. Они позволяют: - обнаруживать работающие РЛС противника (радиотехническая станция ЭРРС-1 «Эллипс» ); - производить поиск металлических мин (миноискатель ИМП-1); - обеспечивать радиосвязь с членами экипажа машины (Р-148); - обеспечивать дистанционное управление КВ радиостанцией (телефон ТА-57); - вести химическую разведку (ВПХР); - вести наблюдение ночью (бинокль 1 ПНЗЗБ); - производить подсветку целей ночью (50 -мм осветительные патроны). В БРМ-1 к для ведения разведки установлены: -дальномер командирских и разведывательных машин ДКРМ-1, -РЛС разведки движущихся наземных целей ПСНР-5 к, -прибор радиационной и химической разведки ПРХР, -приборы наблюдения и прицеливания (комбинированный прицел 1 ПН 22 М 2, тринадцать приборов ТНПО-170 А, прибор ТНПК-240 А, два ТППГ-1; в укладке размещены три ТВНЕ-1 ПА и один ТНП-350 Б).
