Тема № 2. Вооруженные Силы зарубежных государств Занятие № 1. Состав и предназначение подразделений разработчик подполковник Калинин О. Н.
Учебные вопросы 1. Вооруженные силы США, Германии, Китая и Японии: их характеристика. 2. Назначение, структура мотопехотных (пехотных, танковых) подразделений и их основное вооружение. разработчик подполковник Калинин О. Н.
Основная литература 1. Общая тактика; учебник ; СФУ 2013 г. 2. Общая тактика. Сухопутные подразделения армий иностранных государств; учебное пособие; ИВО СФУ, 2011 г. Дополнительная литература 1. Сайт «Военное обозрение» http: //topwar. ru. 2. Сайт «Армейский вестник» http: //army-news. ru. 3. Журнал «Зарубежное военное обозрение» разработчик подполковник Калинин О. Н. http: //commi. narod. ru/.
1 учебный вопрос Вооруженные силы США, Германии, Китая и Японии: их характеристика разработчик подполковник Калинин О. Н.
Структура ВС США
Расположение баз ВС США
Структура ВС ФРГ
Структура ВС Японии
Структура ВС Китая
2 учебный вопрос Назначение структура мотопехотных (пехотных, танковых) подразделений и их основное вооружение разработчик подполковник Калинин О. Н.
Организация мотопехотной роты армии США Управление 11 Секция управление мпр 116 мпв 35 5 мпо 10 Секция управления: КВ, ЗКВ, НО, МВ, радиотелефонис Организация мотопехотной роты армии США т, 1 ед. БМП разработчик подполковник Калинин О. Н. мпо: КО, ЗКО, оператор ПТРК, П, С, С, НО, МВ, СГ, радиотелефонис т, 1 ед. БМП
Организация танковой роты армии США 4 Управление 14 Управление роты: КР, пом. КР, старшина, с-т по связи, 2 водителя автомобиля, 2 экипажа танка. тр 62 тв 16 тв: КТ, МВ, наводчик, заряжающий разработчик подполковник Калинин О. Н. Управление 4 Управление тв: КВ, МВ, наводчик, заряжающий

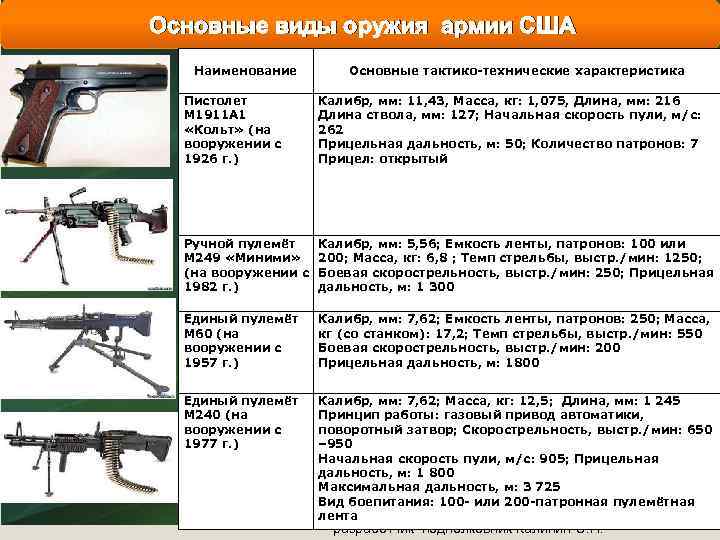

Основные виды оружия армии США Наименование Основные тактико-технические характеристика Пистолет М 1911 А 1 «Кольт» (на вооружении с 1926 г. ) Калибр, мм: 11, 43, Масса, кг: 1, 075, Длина, мм: 216 Длина ствола, мм: 127; Начальная скорость пули, м/с: 262 Прицельная дальность, м: 50; Количество патронов: 7 Прицел: открытый Ручной пулемёт М 249 «Миними» (на вооружении с 1982 г. ) Калибр, мм: 5, 56; Емкость ленты, патронов: 100 или 200; Масса, кг: 6, 8 ; Темп стрельбы, выстр. /мин: 1250; Боевая скорострельность, выстр. /мин: 250; Прицельная дальность, м: 1 300 Единый пулемёт M 60 (на вооружении с 1957 г. ) Калибр, мм: 7, 62; Емкость ленты, патронов: 250; Масса, кг (со станком): 17, 2; Темп стрельбы, выстр. /мин: 550 Боевая скорострельность, выстр. /мин: 200 Прицельная дальность, м: 1800 Единый пулемёт M 240 (на вооружении с 1977 г. ) Калибр, мм: 7, 62; Масса, кг: 12, 5; Длина, мм: 1 245 Принцип работы: газовый привод автоматики, поворотный затвор; Скорострельность, выстр. /мин: 650 – 950 Начальная скорость пули, м/с: 905; Прицельная дальность, м: 1 800 Максимальная дальность, м: 3 725 Вид боепитания: 100 - или 200 -патронная пулемётная лента разработчик подполковник Калинин О. Н.

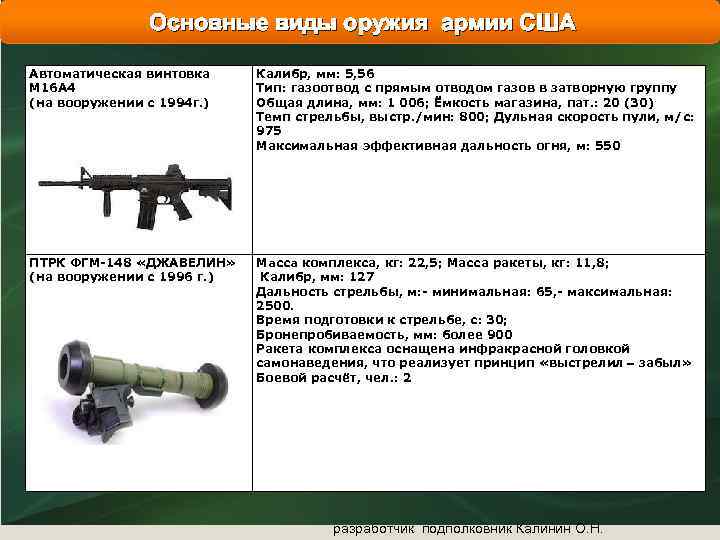

Основные виды оружия армии США Автоматическая винтовка M 16 А 4 (на вооружении c 1994 г. ) Калибр, мм: 5, 56 Тип: газоотвод с прямым отводом газов в затворную группу Общая длина, мм: 1 006; Ёмкость магазина, пат. : 20 (30) Темп стрельбы, выстр. /мин: 800; Дульная скорость пули, м/с: 975 Максимальная эффективная дальность огня, м: 550 ПТРК ФГМ-148 «ДЖАВЕЛИН» (на вооружении с 1996 г. ) Мacca комплекса, кг: 22, 5; Масса ракеты, кг: 11, 8; Калибр, мм: 127 Дальность стрельбы, м: - минимальная: 65, - максимальная: 2500. Время подготовки к стрельбе, с: 30; Бронепробиваемость, мм: более 900 Ракета комплекса оснащена инфракрасной головкой самонаведения, что реализует принцип «выстрелил забыл» Боевой расчёт, чел. : 2 разработчик подполковник Калинин О. Н.

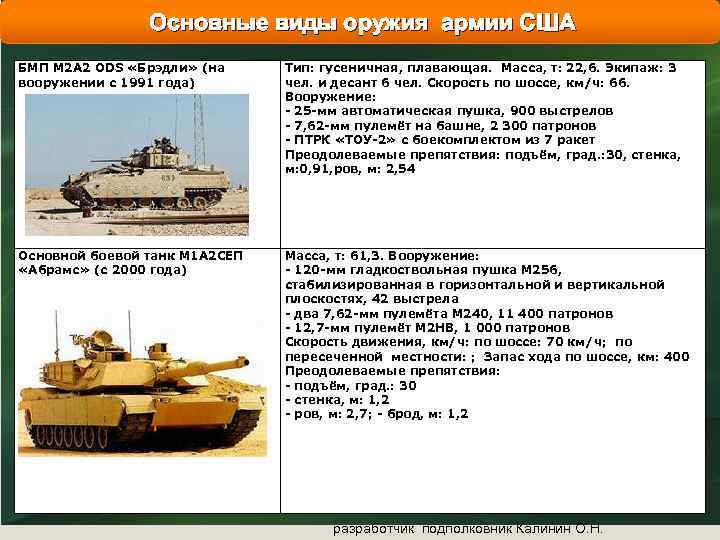

Основные виды оружия армии США БМП М 2 А 2 ODS «Брэдли» (на вооружении с 1991 года) Тип: гусеничная, плавающая. Масса, т: 22, 6. Экипаж: 3 чел. и десант 6 чел. Скорость по шоссе, км/ч: 66. Вооружение: - 25 -мм автоматическая пушка, 900 выстрелов - 7, 62 -мм пулемёт на башне, 2 300 патронов - ПТРК «ТОУ-2» с боекомплектом из 7 ракет Преодолеваемые препятствия: подъём, град. : 30, стенка, м: 0, 91, ров, м: 2, 54 Основной боевой танк M 1 A 2 СЕП «Абрамс» (с 2000 года) Масса, т: 61, 3. Вооружение: - 120 -мм гладкоствольная пушка М 256, стабилизированная в горизонтальной и вертикальной плоскостях, 42 выстрела - два 7, 62 -мм пулемёта М 240, 11 400 патронов - 12, 7 -мм пулемёт М 2 НВ, 1 000 патронов Скорость движения, км/ч: по шоссе: 70 км/ч; по пересеченной местности: ; Запас хода по шоссе, км: 400 Преодолеваемые препятствия: - подъём, град. : 30 - стенка, м: 1, 2 - ров, м: 2, 7; - брод, м: 1, 2 разработчик подполковник Калинин О. Н.
Организация мотопехотной роты армии ФРГ Управление 16 мпр 124 мпв 27 Управление роты: управление 9 чел. снабжения – 7 чел. Секция управление 9 Секция управления: КВ, Пом. КВ, МВ, НО, стрелок-связист, оператор ПТРК, пом. ОПТРК, П, С 1 ед. БМП мпо: КО, Пом. КО, П, С, С, С, НО, МВ, СГ 1 ед. БМП мпо 9 разработчик подполковник Калинин
Организация танковой роты армии ФРГ тр 60 тв 16 Отделение управления 12 Отделения то: КТ, МВ, наводчик, заряжающий разработчик подполковник Калинин О. Н.
Основные виды оружия армии ФРГ Наименование Пистолет HK P 8 (на вооружении с 1995 г. ) Автоматическая винтовка Г 36 (на вооружении с 1995 г. ) Основные тактико-технические характеристика Калибр, мм: 9 Патрон, мм: 9 x 19 Начальная скорость пули, м/с: 360 Эффективная дальность, м: 50 Длина прицельной линии, мм: 158 Масса без патронов, г: 770 Масса заряженного оружия, г: 985 Емкость магазина, патронов: 15 Патрон: 5, 56× 45 мм НАТО Калибр, мм: 5, 56 Скорострельность, выстр. /мин: 750 Начальная скорость пули, м/с: 920 Прицельная дальность, м: 800 Максимальная дальность, м: 500 Вид боепитания: - коробчатый магазин на 30 патр. - барабанный магазин на 100 патр. Прицел: оптический 3, 5 Х и коллиматорный Ручной пулемет MГ 4 (на вооружении с 2003 г. ) Масса, кг: 8, 1 Калибр, мм: 5, 56× 45 мм НАТО Принципы работы: автоматика с отводом пороховых газов Скорострельность, выстр. /мин: 885. Начальная скорость пули, м/с: 920 Прицельная дальность, м: 1 000 Вид боепитания: лента на 100 или 200 патр. Снайперская Калибр, мм: 12, 7 Максимальная дальность, м: 2 500 винтовка M 82 A 1( Принципы работы: короткий ход ствола, поворотный на вооружении с затвор Начальная скорость пули, м/с: 853 1989 года) Вид боепитания: отъёмный коробчатый магазин на 10 патр. Прицел: складной открытый, имеется планка Пикатинни для установки различных прицелов разработчик подполковник Калинин О. Н.

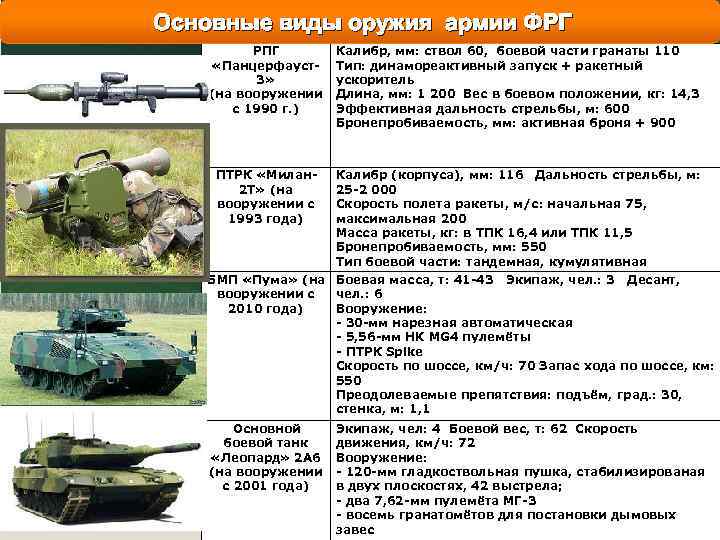

Основные виды оружия армии ФРГ РПГ «Панцерфауст3» (на вооружении с 1990 г. ) Калибр, мм: ствол 60, боевой части гранаты 110 Тип: динамореактивный запуск + ракетный ускоритель Длина, мм: 1 200 Вес в боевом положении, кг: 14, 3 Эффективная дальность стрельбы, м: 600 Бронепробиваемость, мм: активная броня + 900 ПТРК «Милан 2 Т» (на вооружении с 1993 года) Калибр (корпуса), мм: 116 Дальность стрельбы, м: 25 -2 000 Скорость полета ракеты, м/с: начальная 75, максимальная 200 Масса ракеты, кг: в ТПК 16, 4 или ТПК 11, 5 Бронепробиваемость, мм: 550 Тип боевой части: тандемная, кумулятивная БМП «Пума» (на Боевая масса, т: 41 -43 Экипаж, чел. : 3 Десант, вооружении с чел. : 6 2010 года) Вооружение: - 30 -мм нарезная автоматическая - 5, 56 -мм HK MG 4 пулемёты - ПТРК Spike Скорость по шоссе, км/ч: 70 Запас хода по шоссе, км: 550 Преодолеваемые препятствия: подъём, град. : 30, стенка, м: 1, 1 Основной боевой танк «Леопард» 2 А 6 (на вооружении с 2001 года) Экипаж, чел: 4 Боевой вес, т: 62 Скорость движения, км/ч: 72 Вооружение: - 120 -мм гладкоствольная пушка, стабилизированая в двух плоскостях, 42 выстрела; - два 7, 62 -мм пулемёта МГ-3 - восемь гранатомётов для постановки дымовых разработчик подполковник Калинин О. Н. завес
Организация пехотной роты армии Японии Отделение управления 12 пр 218 взвода 106 -мм БО 24 пв 39 пс 11 Секция управление 6 Управление: КВ, ЗКВ, П, П, снайпер, радиотелефонист 81 -мм М 26 Командир, пулеметчик, 9 стрелков разработчик подполковник Калинин О. Н.
Основные виды оружия армии самообороны Японии Основные тактико-технические характеристики Наименование Автомат Тип 89 Калибр, мм: 5, 56 НАТО Длина, мм: 916/670 (приклад (на вооружении с сложен) 1990 г. ) Длина ствола, мм: 420 Вес без патронов, кг: 3. 5 Магазин, кол. патронов: 20, 30 Начальная скорость пули, м/с: 920 Эффективная дальность стрельбы, м: 500 Скорострельность, выстр. /мин: 750 БМП «Тип 89» (на Боевая масса, т: 26, 5 Экипаж (десант), чел: 3 (7) вооружении с Вооружение (б/к, выст. ): 1991 г. ) -35 -мм автоматическая пушка L 901 -7, 62 -ммспаренныйпулемёт -ПТРК -6 дымовых гранатомётов Максимальная скорость км/ч: 70 Запас хода по шоссе, км: 450 Основной боевой танк «Тип 10» (на вооружении с 2010 г. ) Боевая масса, т: 44 Бронирование комбинированное с ДЗ Экипаж, чел: 3 Вооружение (б/к, выст. ): - пушка 120 -мм с автоматом заряжания -спаренный пулемёт: 7, 62 -мм -зенитный пулемёт: 12, 7 -мм М 2 НВ «Браунинг» - 2 х5 дымовые гранатомёты Шведский ручной Калибр: 84 мм Длина: 1130 мм Масса: 9, 5 кг противотанковый Масса с оптическим прицелом: 14 кг гранатомет Carl Эффективная дальность стрельбы: Gustaf по неподвижным целям — 700 м, по движущимся целям — 150 м, по неподвижным целям активно-реактивной гранатой — 1000 м разработчик подполковник Калинин О. Н. Бронепробиваемость: более 500 мм (с ДЗ 400 мм)
Организация мотопехотного батальона армии Китая штаб 12 мпб 681 роты пулеметная 67 Управл. 14 мпр 150 опрод. служ. 10 безоткатных орудий 78 взводы БТР 112 мпв 38 минометная 74 оружия 30 мпв: Управление: КВ, ЗКВ 3 мпо разработчик подполковник Калинин О. Н.

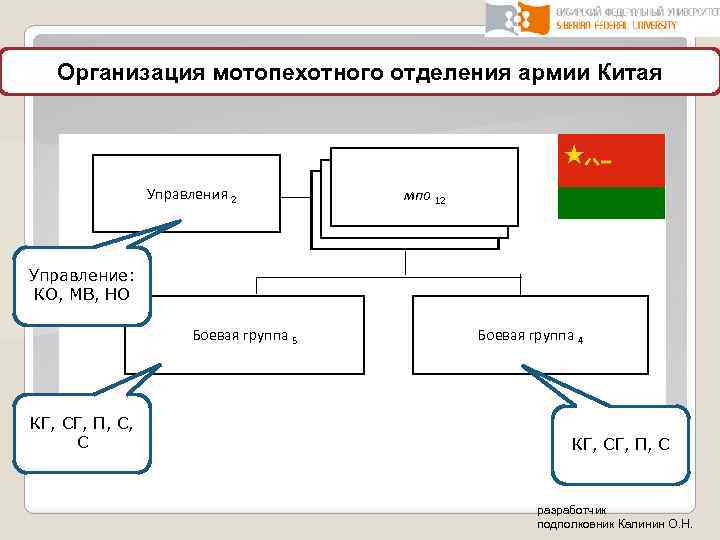

Организация мотопехотного отделения армии Китая Группа. Управления 2 мпо 12 Управление: КО, МВ, НО Боевая группа 5 КГ, СГ, П, С, С Боевая группа 4 КГ, СГ, П, С разработчик подполковник Калинин О. Н.
Основные виды оружия армии Китая Основные тактико-технические характеристики Наименование 9 -мм пистолет QSZ-92 (на вооружении с 1995 г. ) Калибр, мм: 9 Масса, кг: 0, 76 Длина, мм: 190 Начальная скорость пули, м/с: 350 Емкость магазина, патронов: 15 Эффективная дальность стрельбы, м: 50. Автомат QBZ-95 Тип 95(на вооружении с 1995 г. ) Калибр, мм: 5, 8 Масса, кг: 3, 25 Длина, мм: 746 Эффективная дальность стрельбы, м: 400 м Начальная скорость пули, м/с: 930 Емкость магазина, патронов: 30 Лёгкий пулемёт Калибр, мм: 5. 8 QBB-95 LSW Длина, мм: 840 Тип 95 (на Вес, кг: 3. 9 вооружении с 1995 г. ) станковый пулемёт QJY-88 (на вооружении с 1986 г. ) Калибр, мм: 12, 7 Длина, мм: 2 328 Масса (станок), кг: 53 Начальная скорость пули, м/с: 850 Дальность стрельбы, м: 1 600 Скорострельность, выстр. /мин: 600 Ёмкость магазина, патронов: 70 разработчик подполковник Калинин О. Н.

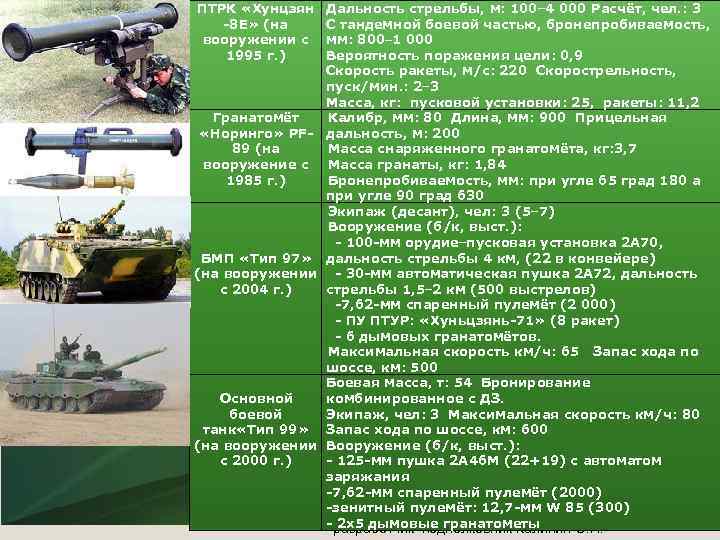

ПТРК «Хунцзян -8 Е» (на вооружении с 1995 г. ) Гранатомёт «Норинго» PF 89 (на вооружение с 1985 г. ) БМП «Тип 97» (на вооружении с 2004 г. ) Основной боевой танк «Тип 99» (на вооружении с 2000 г. ) Дальность стрельбы, м: 100 4 000 Расчёт, чел. : 3 С тандемной боевой частью, бронепробиваемость, мм: 800 1 000 Вероятность поражения цели: 0, 9 Скорость ракеты, м/с: 220 Скорострельность, пуск/мин. : 2 3 Масса, кг: пусковой установки: 25, ракеты: 11, 2 Калибр, мм: 80 Длина, мм: 900 Прицельная дальность, м: 200 Масса снаряженного гранатомёта, кг: 3, 7 Масса гранаты, кг: 1, 84 Бронепробиваемость, мм: при угле 65 град 180 а при угле 90 град 630 Экипаж (десант), чел: 3 (5 7) Вооружение (б/к, выст. ): - 100 -мм орудие пусковая установка 2 А 70, дальность стрельбы 4 км, (22 в конвейере) - 30 -мм автоматическая пушка 2 А 72, дальность стрельбы 1, 5 2 км (500 выстрелов) -7, 62 -мм спаренный пулемёт (2 000) - ПУ ПТУР: «Хуньцзянь-71» (8 ракет) - 6 дымовых гранатомётов. Максимальная скорость км/ч: 65 Запас хода по шоссе, км: 500 Боевая масса, т: 54 Бронирование комбинированное с ДЗ. Экипаж, чел: 3 Максимальная скорость км/ч: 80 Запас хода по шоссе, км: 600 Вооружение (б/к, выст. ): - 125 -мм пушка 2 А 46 М (22+19) с автоматом заряжания -7, 62 -мм спаренный пулемёт (2000) -зенитный пулемёт: 12, 7 -мм W 85 (300) - 2 х5 дымовые гранатометы разработчик подполковник Калинин О. Н.
Задание на самостоятельную подготовку Самостоятельно изучить материал согласно списка основной литературы; Доработать конспекты лекции. Подготовиться к письменному опросу по материалам данной лекции. разработчик подполковник Калинин О. Н.
Спасибо за внимание !
