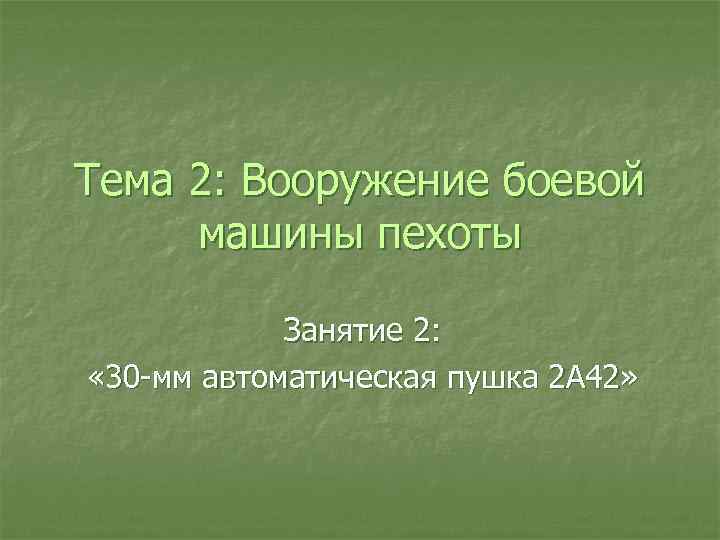

Тема 2: Вооружение боевой машины пехоты Занятие 2: « 30 -мм автоматическая пушка 2 А 42»

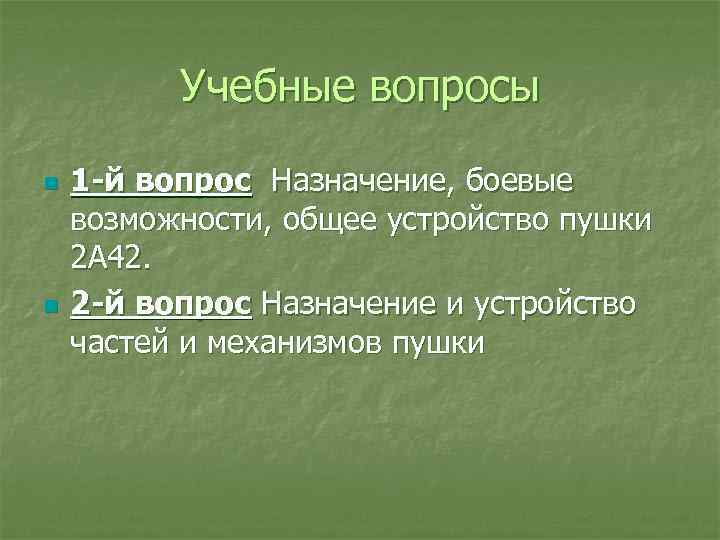

Учебные вопросы n n 1 -й вопрос Назначение, боевые возможности, общее устройство пушки 2 А 42. 2 -й вопрос Назначение и устройство частей и механизмов пушки
30 мм автоматическая пушка предназначена для борьбы с легкобронированными целями на дальность до 2000 м установками ПТУР, небронированными средствами и живой силой противника на дальностях до 4000 м, также для стрельбы по воздушным целям, летящим на высотах до 2000 м с дозвуковыми скоростями и наклонной дальностью до 2500 м.

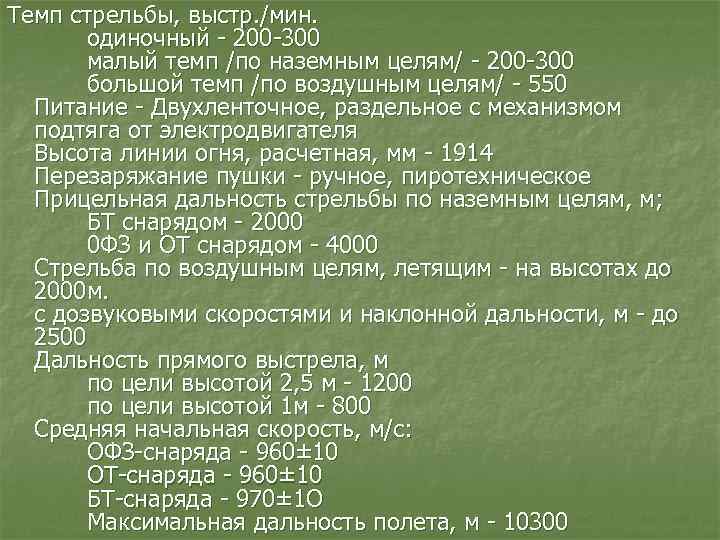

Темп стрельбы, выстр. /мин. одиночный - 200 -300 малый темп /по наземным целям/ - 200 -300 большой темп /по воздушным целям/ - 550 Питание - Двухленточное, раздельное с механизмом подтяга от электродвигателя Высота линии огня, расчетная, мм - 1914 Перезаряжание пушки - ручное, пиротехническое Прицельная дальность стрельбы по наземным целям, м; БТ снарядом - 2000 0 ФЗ и ОТ снарядом - 4000 Стрельба по воздушным целям, летящим - на высотах до 2000 м. с дозвуковыми скоростями и наклонной дальности, м - до 2500 Дальность прямого выстрела, м по цели высотой 2, 5 м - 1200 по цели высотой 1 м - 800 Средняя начальная скорость, м/с: ОФЗ-снаряда - 960± 10 ОТ-снаряда - 960± 10 БТ-снаряда - 970± 1 О Максимальная дальность полета, м - 10300

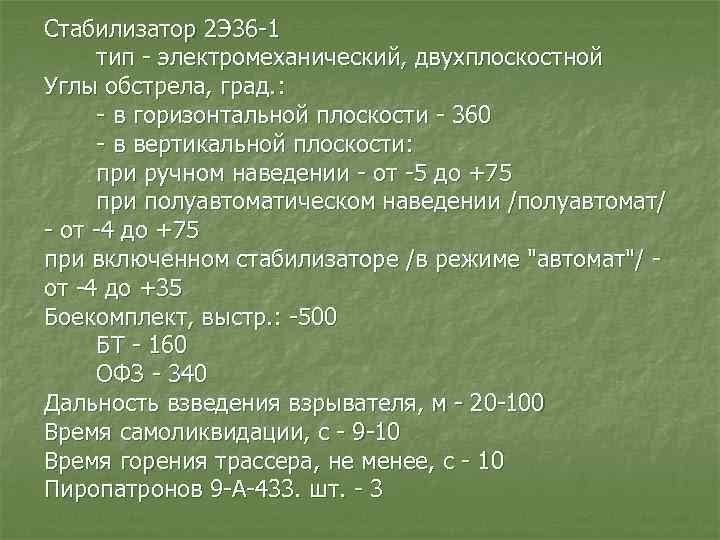

Стабилизатор 2 Э 36 -1 тип - электромеханический, двухплоскостной Углы обстрела, град. : - в горизонтальной плоскости - 360 - в вертикальной плоскости: при ручном наведении - от -5 до +75 при полуавтоматическом наведении /полуавтомат/ - от -4 до +75 при включенном стабилизаторе /в режиме "автомат"/ - от -4 до +35 Боекомплект, выстр. : -500 БТ - 160 ОФЗ - 340 Дальность взведения взрывателя, м - 20 -100 Время самоликвидации, с - 9 -10 Время горения трассера, не менее, с - 10 Пиропатронов 9 -А-433. шт. - 3
Принцип действия пушки 2 А 42 Принцип действия 30 мм автоматической пушки основан на отводе части пороховых газов через поперечное отверстие в стволе. Причем отверстие нерегулируемое. Масса пушки 2 А 42 115 кг, масса ствола 40 кг. Живучесть – 6000 выстрелов.

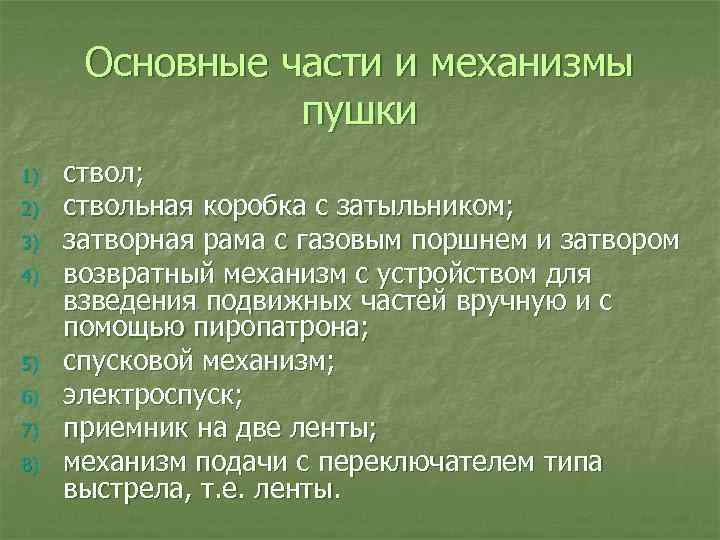

Основные части и механизмы пушки 1) 2) 3) 4) 5) 6) 7) 8) ствол; ствольная коробка с затыльником; затворная рама с газовым поршнем и затвором возвратный механизм с устройством для взведения подвижных частей вручную и с помощью пиропатрона; спусковой механизм; электроспуск; приемник на две ленты; механизм подачи с переключателем типа выстрела, т. е. ленты.
Основные узлы пушки 2 А 42 1 - агрегат ствола; 2 - казённик; 3 - затыльник; 4 - затвор; 5 - рама затворная; 6 - пружина; 7 - коробка ствольная; 8 - тяга противоотскока; 9 - дульный тормоз; 10 - оси механизма подачи; 11 - оси шептала; 12 - механизм подачи; 13 - контактор; 14 - электроспуск; 15 - ось затыльника.
2 -й учебный вопрос Назначение и устройство частей и механизмов пушки

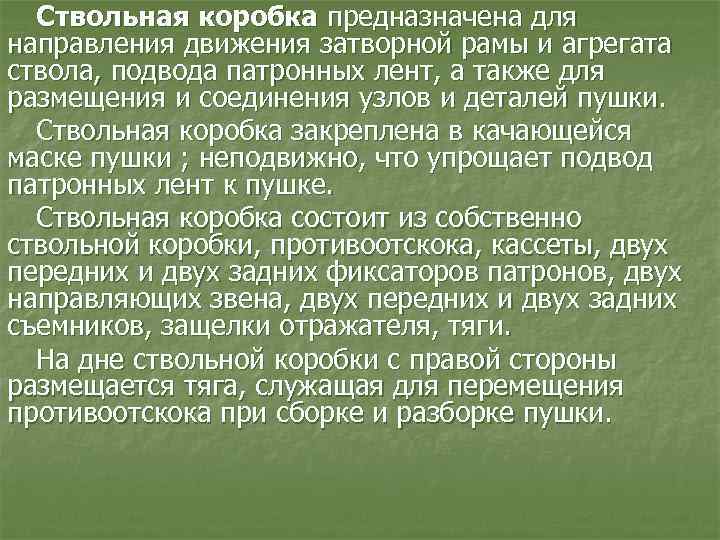

Ствольная коробка предназначена для направления движения затворной рамы и агрегата ствола, подвода патронных лент, а также для размещения и соединения узлов и деталей пушки. Ствольная коробка закреплена в качающейся маске пушки ; неподвижно, что упрощает подвод патронных лент к пушке. Ствольная коробка состоит из собственно ствольной коробки, противоотскока, кассеты, двух передних и двух задних фиксаторов патронов, двух направляющих звена, двух передних и двух задних съемников, защелки отражателя, тяги. На дне ствольной коробки с правой стороны размещается тяга, служащая для перемещения противоотскока при сборке и разборке пушки.
Агрегат ствола предназначен для производства выстрела и обеспечения работы автоматики пушки. Агрегат ствола состоит из следующих основных частей: ствола, казенника, пружины ствола, газового цилиндра, защелки ствола, обоймы, дульного тормоза. Ствол имеет шестнадцать нарезов постоянной крутизны, вьющихся слева вверх направо.
Затворная рама предназначена для приведения в действие механизмов пушки и производства выстрела. Она состоит из собственно затворной рамы и затвора. Затвор предназначен для запирания канала ствола, производства выстрела, извлечения и отражения стреляной гильзы, досылания очередного патрона в патронник.

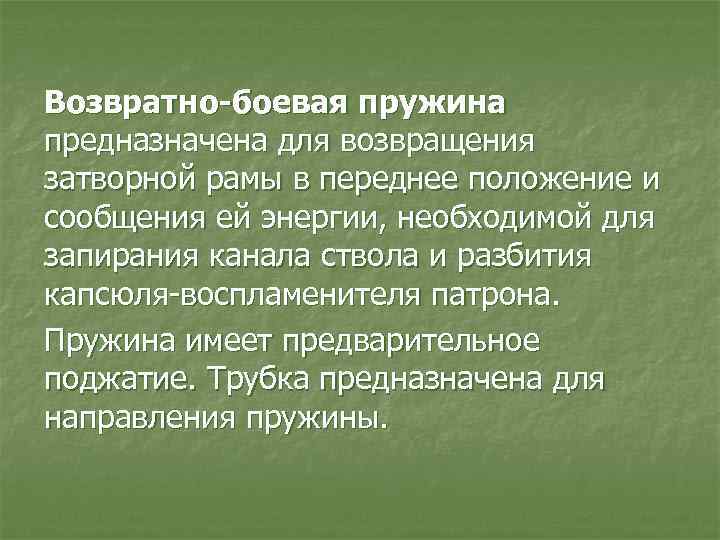

Возвратно-боевая пружина предназначена для возвращения затворной рамы в переднее положение и сообщения ей энергии, необходимой для запирания канала ствола и разбития капсюля-воспламенителя патрона. Пружина имеет предварительное поджатие. Трубка предназначена для направления пружины.

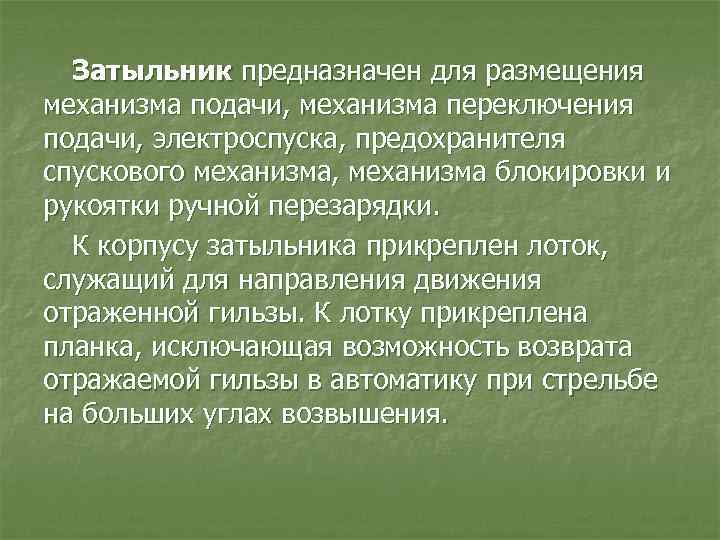

Затыльник предназначен для размещения механизма подачи, механизма переключения подачи, электроспуска, предохранителя спускового механизма, механизма блокировки и рукоятки ручной перезарядки. К корпусу затыльника прикреплен лоток, служащий для направления движения отраженной гильзы. К лотку прикреплена планка, исключающая возможность возврата отражаемой гильзы в автоматику при стрельбе на больших углах возвышения.
Спусковой механизм пушки позволяет вести Спусковой механизм одиночную и автоматическую стрельбу большим и малым темпом. Электроспуск предназначен для дистанционного управления работой спускового механизма. Кроме электроспуска предусмотрен ручной спуск позволяющий вести стрельбу большим темпом при отсутствии напряжения в боротовой сети
