Тема 2 Вибір структури перешкод для подавлення

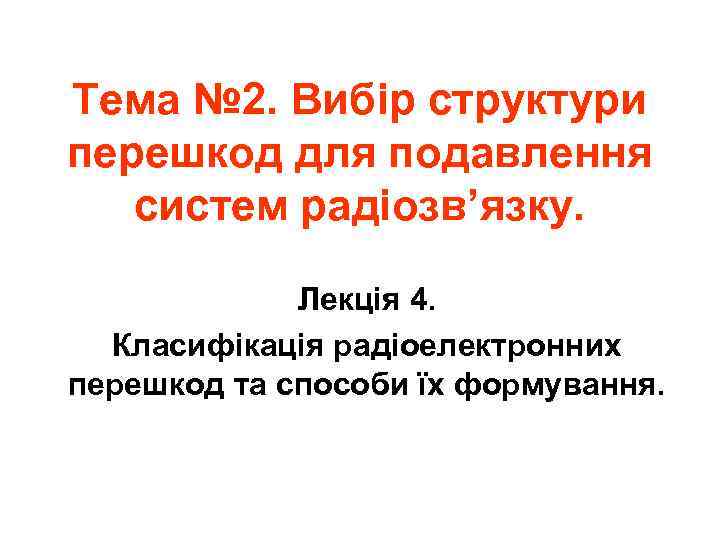

Тема № 2. Вибір структури перешкод для подавлення систем радіозв’язку. Лекція 4. Класифікація радіоелектронних перешкод та способи їх формування.

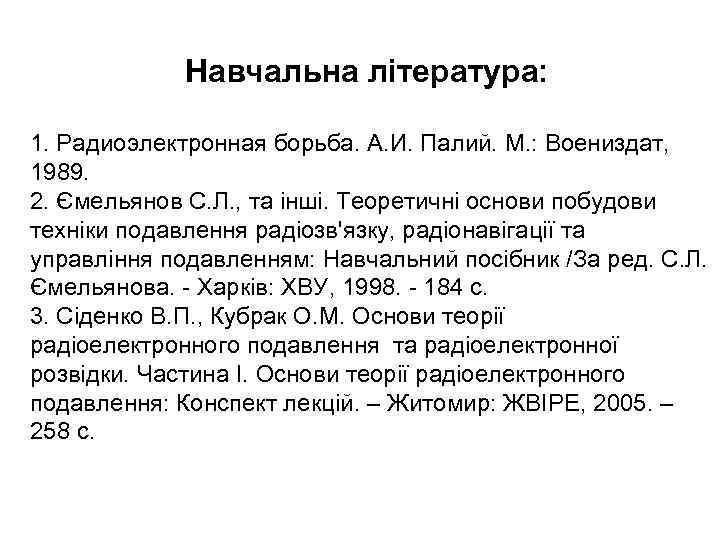

Навчальна література: 1. Радиоэлектронная борьба. А. И. Палий. М. : Воениздат, 1989. 2. Ємельянов С. Л. , та інші. Теоретичні основи побудови техніки подавлення радіозв'язку, радіонавігації та управління подавленням: Навчальний посібник /За ред. С. Л. Ємельянова. - Харків: ХВУ, 1998. - 184 с. 3. Сіденко В. П. , Кубрак О. М. Основи теорії радіоелектронного подавлення та радіоелектронної розвідки. Частина І. Основи теорії радіоелектронного подавлення: Конспект лекцій. – Житомир: ЖВІРЕ, 2005. – 258 с.

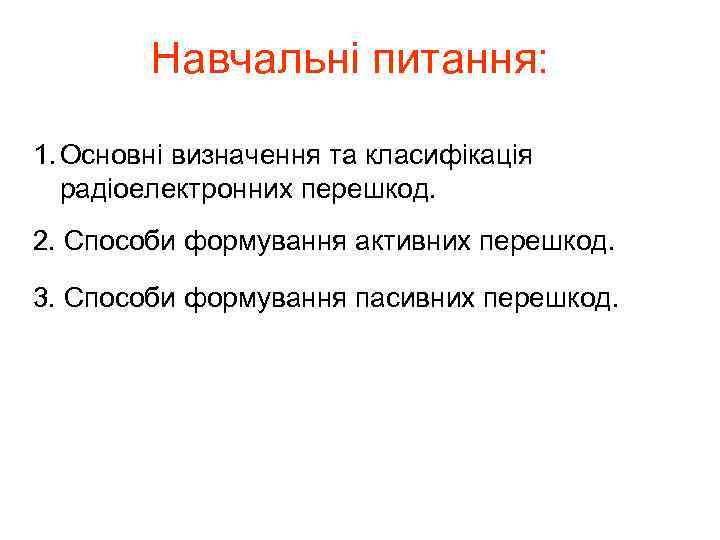

Навчальні питання: 1. Основні визначення та класифікація радіоелектронних перешкод. 2. Способи формування активних перешкод. 3. Способи формування пасивних перешкод.

1. Основні визначення та класифікація радіоелектронних перешкод. Радіоелектронні перешкоди - це електронномагнітні й акустичні випромінювання, що можуть погіршувати показники якості функціонування РЕЗ.

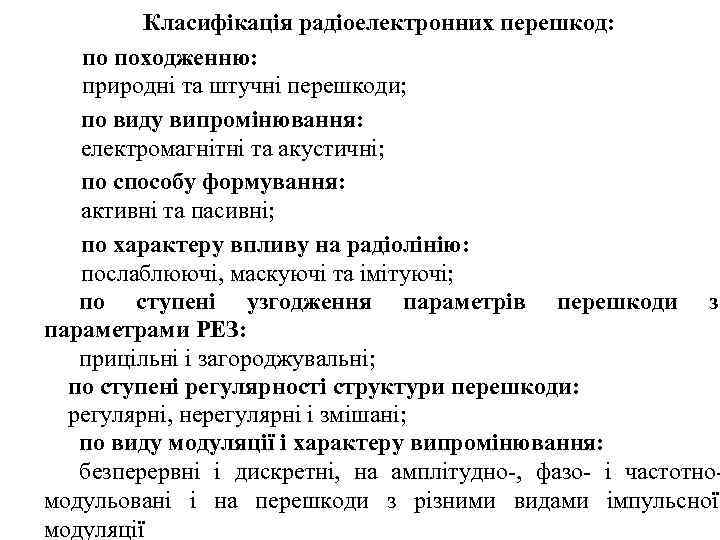

Класифікація радіоелектронних перешкод: по походженню: природні та штучні перешкоди; по виду випромінювання: електромагнітні та акустичні; по способу формування: активні та пасивні; по характеру впливу на радіолінію: послаблюючі, маскуючі та імітуючі; по ступені узгодження параметрів перешкоди з параметрами РЕЗ: прицільні і загороджувальні; по ступені регулярності структури перешкоди: регулярні, нерегулярні і змішані; по виду модуляції і характеру випромінювання: безперервні і дискретні, на амплітудно-, фазо- і частотномодульовані і на перешкоди з різними видами імпульсної модуляції

Рис. 1. Застосування активних і пасивних перешкод, що маскують, на прикладі подавлення РЛС

Рис. 2. Застосування активних і пасивних перешкод, що імітують, на прикладі подавлення РЛС

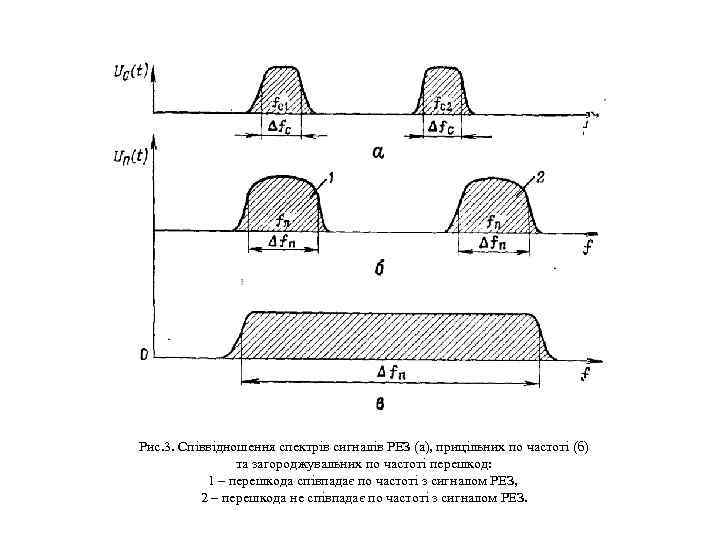

Рис. 3. Співвідношення спектрів сигналів РЕЗ (а), прицільних по частоті (б) та загороджувальних по частоті перешкод: 1 – перешкода співпадає по частоті з сигналом РЕЗ, 2 – перешкода не співпадає по частоті з сигналом РЕЗ.

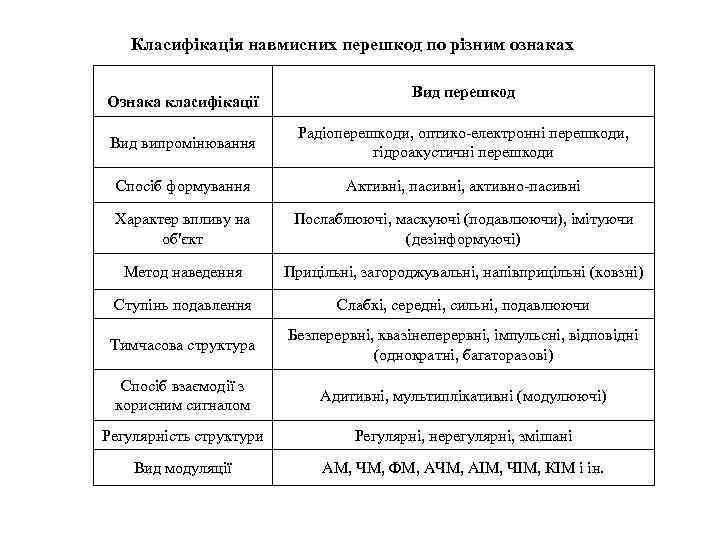

Класифікація навмисних перешкод по різним ознаках Ознака класифікації Вид перешкод Вид випромінювання Радіоперешкоди, оптико-електронні перешкоди, гідроакустичні перешкоди Спосіб формування Активні, пасивні, активно-пасивні Характер впливу на об'єкт Послаблюючі, маскуючі (подавлюючи), імітуючи (дезінформуючі) Метод наведення Прицільні, загороджувальні, напівприцільні (ковзні) Ступінь подавлення Слабкі, середні, сильні, подавлюючи Тимчасова структура Безперервні, квазінеперервні, імпульсні, відповідні (однократні, багаторазові) Спосіб взаємодії з корисним сигналом Адитивні, мультиплікативні (модулюючі) Регулярність структури Регулярні, нерегулярні, змішані Вид модуляції АМ, ЧМ, ФМ, АЧМ, АІМ, ЧІМ, КІМ і ін.

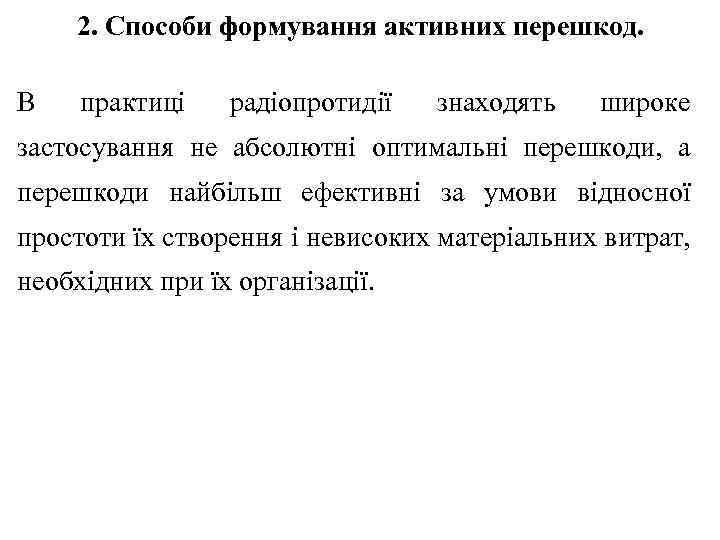

2. Способи формування активних перешкод. В практиці радіопротидії знаходять широке застосування не абсолютні оптимальні перешкоди, а перешкоди найбільш ефективні за умови відносної простоти їх створення і невисоких матеріальних витрат, необхідних при їх організації.

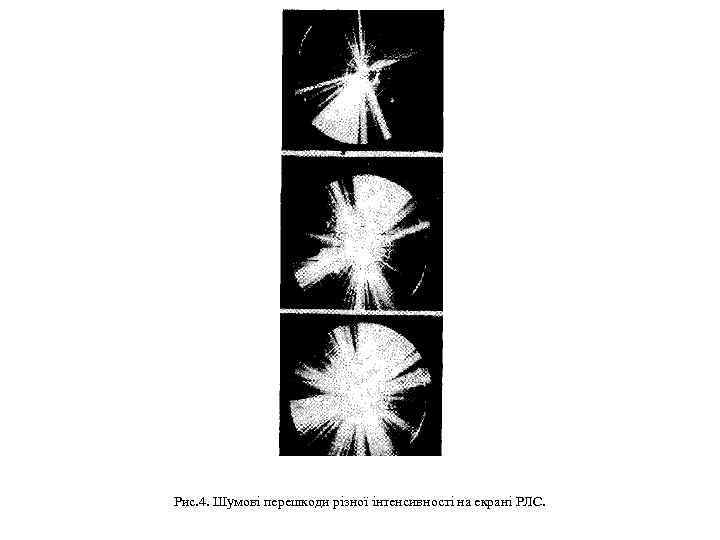

Рис. 4. Шумові перешкоди різної інтенсивності на екрані РЛС.

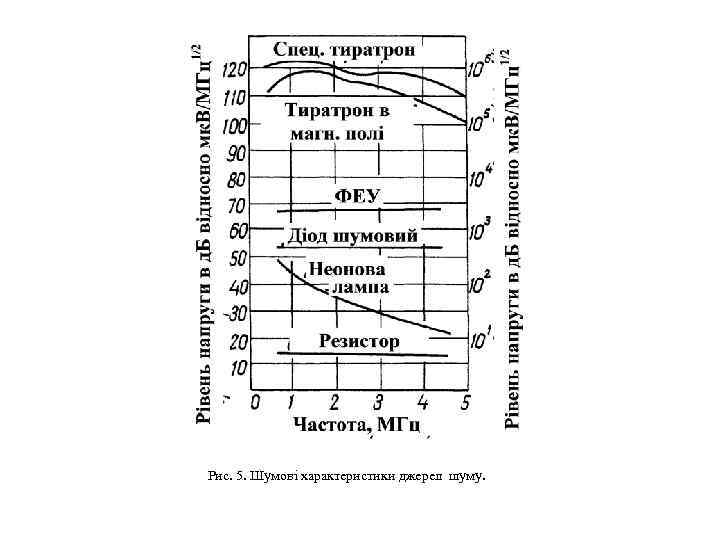

Рис. 5. Шумові характеристики джерел шуму.

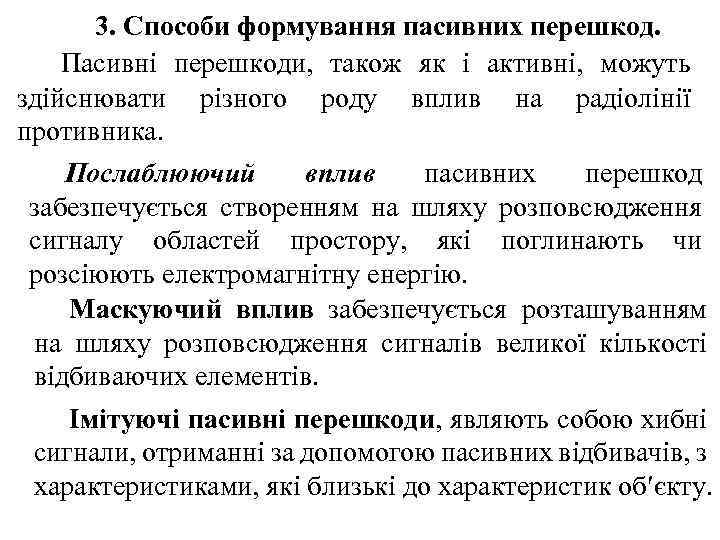

3. Способи формування пасивних перешкод. Пасивні перешкоди, також як і активні, можуть здійснювати різного роду вплив на радіолінії противника. Послаблюючий вплив пасивних перешкод забезпечується створенням на шляху розповсюдження сигналу областей простору, які поглинають чи розсіюють електромагнітну енергію. Маскуючий вплив забезпечується розташуванням на шляху розповсюдження сигналів великої кількості відбиваючих елементів. Імітуючі пасивні перешкоди, являють собою хибні сигнали, отриманні за допомогою пасивних відбивачів, з характеристиками, які близькі до характеристик об єкту.

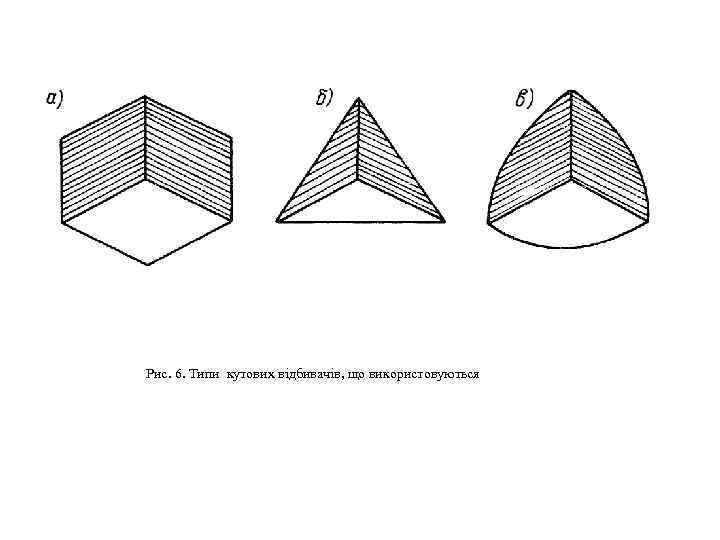

Рис. 6. Типи кутових відбивачів, що використовуються

Рис. 7. Пояснення принципу дії кутового відбивача: а) двохгранного, б) трьохгранного, в) діаграма розсіювання енергії радіохвиль трьохгранним відбивачем.

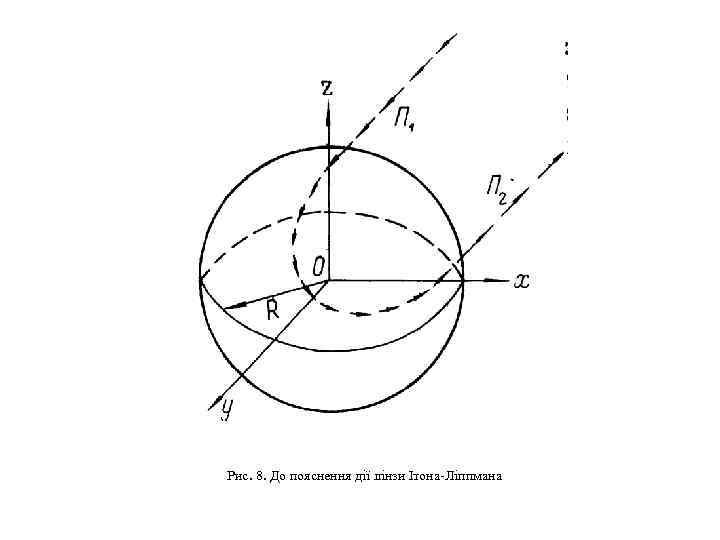

Рис. 8. До пояснення дії лінзи Ітона-Ліппмана
