ТЕМА 2 Ручные осколочные реактивные гранаты ЗАНЯТИЕ 1

ТЕМА 2. Ручные осколочные, реактивные гранаты ЗАНЯТИЕ 1. Назначение, боевые свойства, общее устройство ручных осколочных гранат. Далее

УЧЕБНЫЕ ВОПРОСЫ 1. Назначение, боевые свойства и общее устройство гранат РГД 5, Ф 1, РГН, РГО, РПГ 26 (22). 2. Запалы боевые и имитационные, их устройство и принцип действия. 3. Осмотр и подготовка гранат к боевому применению. Меры безопасности при обращении. Далее

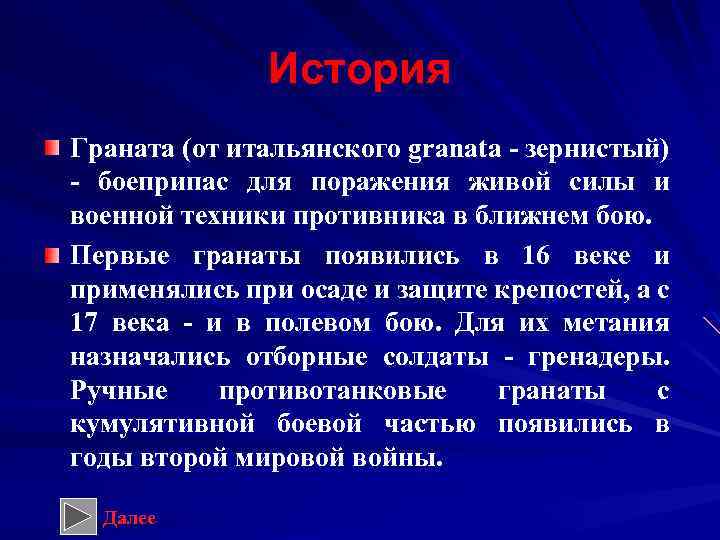

История Граната (от итальянского granata - зернистый) - боеприпас для поражения живой силы и военной техники противника в ближнем бою. Первые гранаты появились в 16 веке и применялись при осаде и защите крепостей, а с 17 века - и в полевом бою. Для их метания назначались отборные солдаты - гренадеры. Ручные противотанковые гранаты с кумулятивной боевой частью появились в годы второй мировой войны. Далее

Гранаты подразделяются: а) по способу применения: ручные гранаты; гранаты для стрельбы из гранатометов (гранатометные выстрелы, в том числе винтовочные гранаты). б) по назначению: противотанковые; противопехотные; зажигательные; дымовые; осветительные; сигнальные; учебные и другие. Далее

НАЗНАЧЕНИЕ, БОЕВЫЕ СВОЙСТВА И ОБЩЕЕ УСТРОЙСТВО ГРАНАТ РГД 5, Ф 1, РПГ 26(22) Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою (при атаке, в окопах, убежищах, в населенных пунктах, в лесу, горах). В зависимости от дальности разлета осколков гранаты делятся на: - наступательные: РГД-5, РГ-42; РГН. - оборонительные: Ф-1, РГО. Гранаты РГД-5, РГ-42, РГН, РГО, Ф-1 безотказно взрываются при падении в грязь, снег, воду и т. п. При разрыве образуется большое количество осколков, разлетающихся в разные стороны. Далее

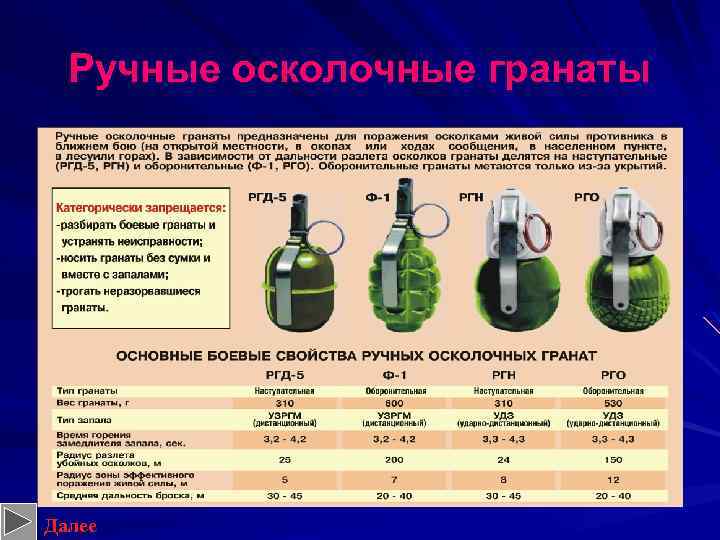

Ручные осколочные гранаты Далее

Основные боевые свойства гранат Далее

Устройство гранат Гранаты РГД 5, Ф 1 состоят из: корпуса с трубкой для запала; разрывного заряда; запала Далее

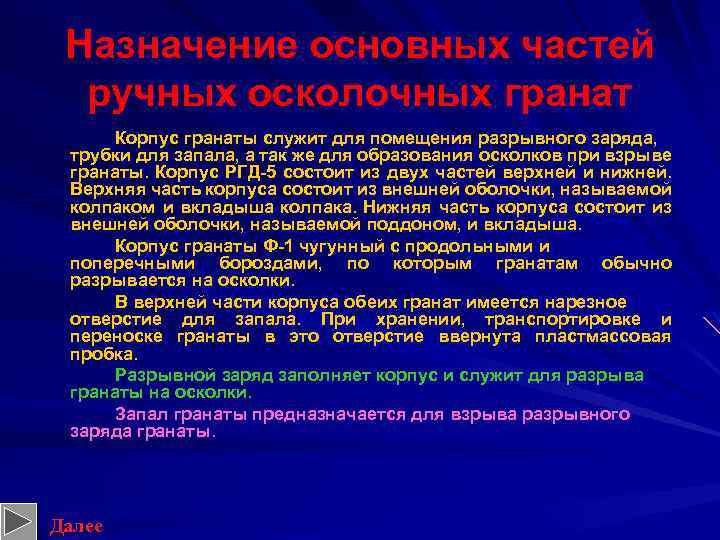

Назначение основных частей ручных осколочных гранат Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а так же для образования осколков при взрыве гранаты. Корпус РГД 5 состоит из двух частей верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком и вкладыша колпака. Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша. Корпус гранаты Ф 1 чугунный с продольными и поперечными бороздами, по которым гранатам обычно разрывается на осколки. В верхней части корпуса обеих гранат имеется нарезное отверстие для запала. При хранении, транспортировке и переноске гранаты в это отверстие ввернута пластмассовая пробка. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. Запал гранаты предназначается для взрыва разрывного заряда гранаты. Далее

ЗАПАЛЫ БОЕВЫЕ, ИМИТАЦИОННЫЕ, ИХ УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ Запал ручной осколочной гранаты УЗРГМ (Унифициро ванныйзапал ручной гранаты модернизи рованный) предназначен для взрыва разрывного заряда. Далее

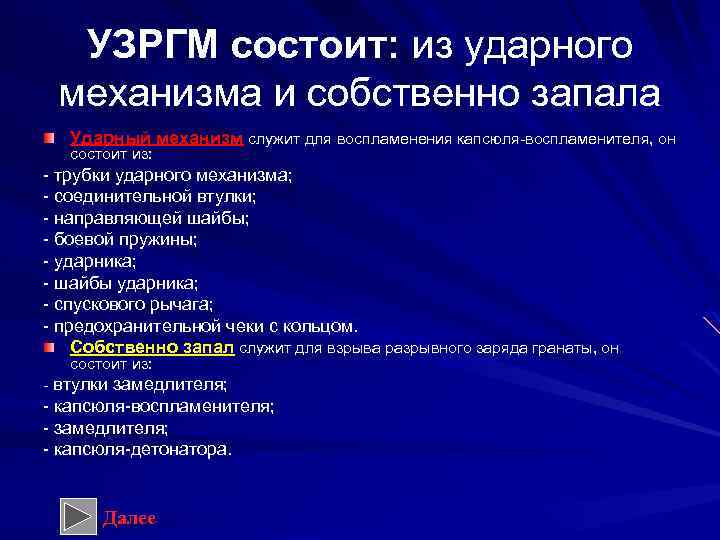

УЗРГМ состоит: из ударного механизма и собственно запала Ударный механизм служит для воспламенения капсюля-воспламенителя, он состоит из: - трубки ударного механизма; - соединительной втулки; - направляющей шайбы; - боевой пружины; - ударника; - шайбы ударника; - спускового рычага; - предохранительной чеки с кольцом. Собственно запал служит для взрыва разрывного заряда гранаты, он состоит из: - втулки замедлителя; - капсюля-воспламенителя; - замедлителя; - капсюля-детонатора. Далее

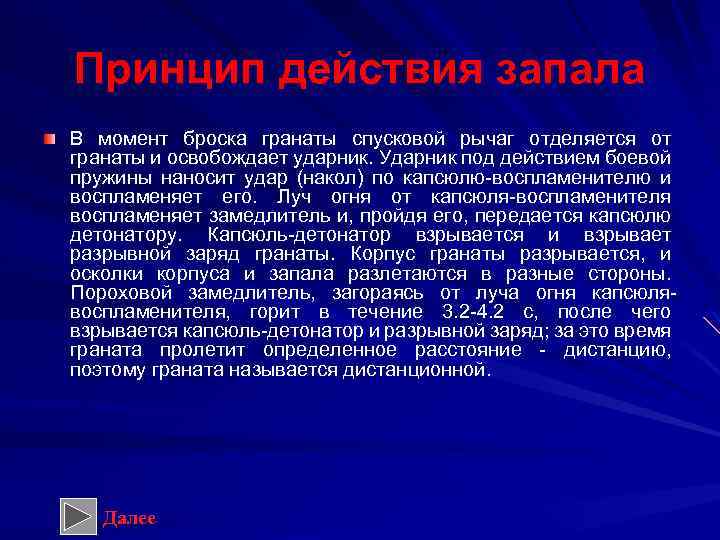

Принцип действия запала В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель и, пройдя его, передается капсюлю детонатору. Капсюль-детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны. Пороховой замедлитель, загораясь от луча огня капсюлявоспламенителя, горит в течение 3. 2 -4. 2 с, после чего взрывается капсюль-детонатор и разрывной заряд; за это время граната пролетит определенное расстояние - дистанцию, поэтому граната называется дистанционной. Далее

Наступательные и оборонительные ручные гранаты В последнее время на вооружение поступают гранаты РГО (оборонительная весом 530 г) и РГН (наступательная весом 310 г) с запалами ударного действия и самоликвидацией через 3. 2 4. 2 сек. Кроме того, эти гранаты имеют улучшенные характеристики поражающего действия: РГО образует 600 700 осколков со скоростью разлета 1600 м/с. Осколки трудноразделенные, вес осколка 0. 42 г, осколки составляют 73 % корпуса (Ф 1 составляет 38 % корпуса со скоростью разлета 730 м/с). РГН образует 230 осколков весом 0. 42 г со скоростью разлета 1200 м/с. Далее

Состав гранат РГО и РГН

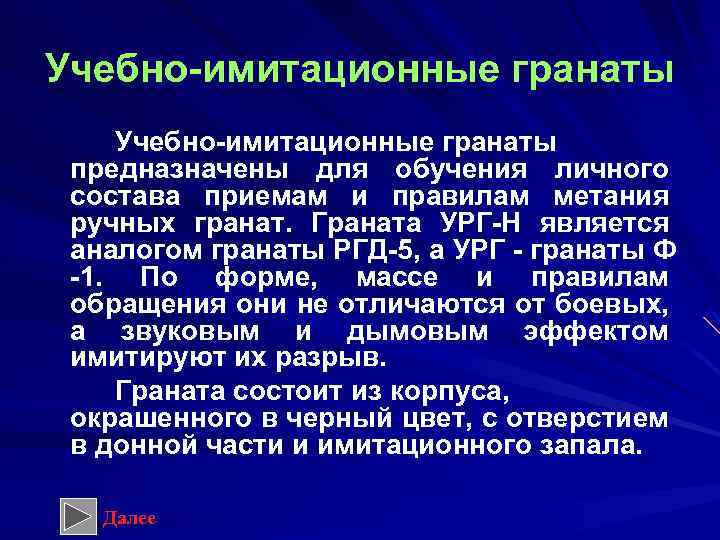

Учебно имитационные гранаты предназначены для обучения личного состава приемам и правилам метания ручных гранат. Граната УРГ Н является аналогом гранаты РГД 5, а УРГ гранаты Ф 1. По форме, массе и правилам обращения они не отличаются от боевых, а звуковым и дымовым эффектом имитируют их разрыв. Граната состоит из корпуса, окрашенного в черный цвет, с отверстием в донной части и имитационного запала. Далее

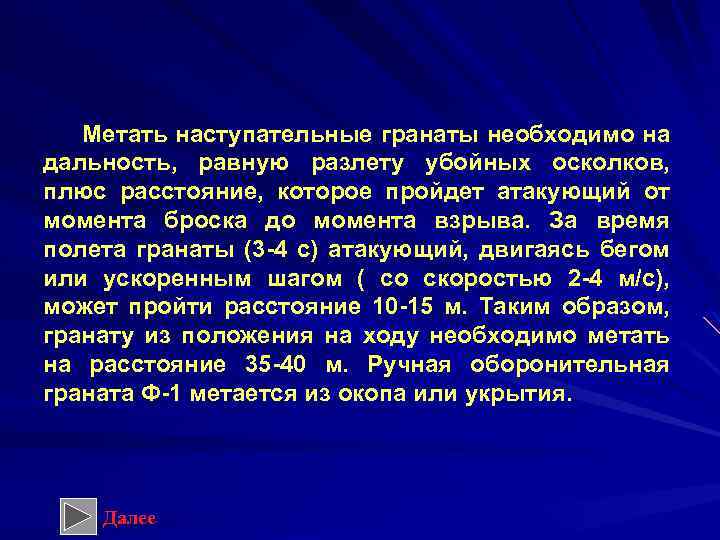

Метать наступательные гранаты необходимо на дальность, равную разлету убойных осколков, плюс расстояние, которое пройдет атакующий от момента броска до момента взрыва. За время полета гранаты (3 4 с) атакующий, двигаясь бегом или ускоренным шагом ( со скоростью 2 4 м/с), может пройти расстояние 10 15 м. Таким образом, гранату из положения на ходу необходимо метать на расстояние 35 40 м. Ручная оборонительная граната Ф 1 метается из окопа или укрытия. Далее

Ручная противотанковая граната РКГ-3 Диаметр корпуса 70 мм Длина гранаты около 360 мм Масса 1070 гр Дальность броска 15 - 20 метров Советская граната РКГ 3 (Ручная Кумулятивная Граната) предназначена для поражения легкобронированной и небронированной техники, живой силы противника в укрытиях. Корпус гранаты круглый в поперечнике, в нем расположен заряд ВВ с кумулятивной воронкой направленной вниз и запал. В рукоятке расположен парашют. После того как из запала выдернута чека и стрелок бросает гранату, из рукоятки выскакивает подпружиненный парашют и граната разворачивается кумулятивной воронкой к мишени. При ударе происходит мгновенный взрыв, который обеспечивается ударником с инерционным шариком.

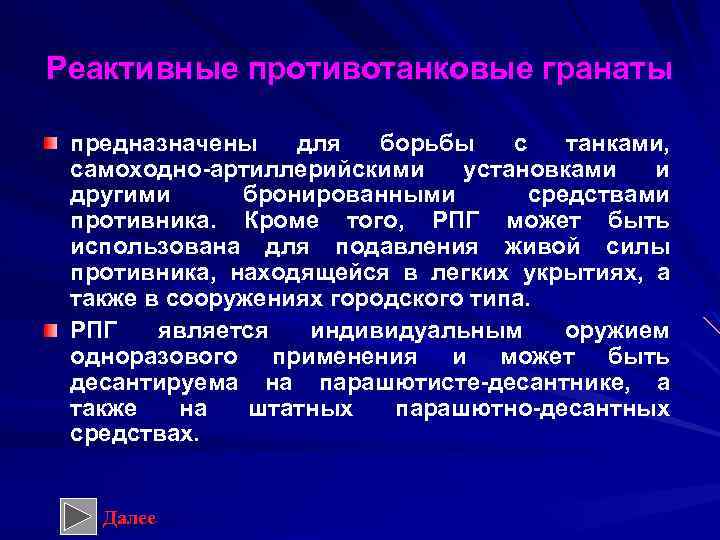

Реактивные противотанковые гранаты предназначены для борьбы с танками, самоходно артиллерийскими установками и другими бронированными средствами противника. Кроме того, РПГ может быть использована для подавления живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа. РПГ является индивидуальным оружием одноразового применения и может быть десантируема на парашютисте десантнике, а также на штатных парашютно десантных средствах. Далее

Боевые свойства РПГ состоящих на вооружении в РБ Далее

Р П Г – 22 «Нетто» До перевода в боевое положение ПУ РПГ -22 закрыто передней и задней крышками. Для перевода РПГ-22 из походного положения в боевое необходимо: выдернуть чеку и выдвинуть насадок вперёд до упора, при этом передняя крышка откидывается вниз, мушка освобождается от кожуха и под действием своей пружины откидывается вверх, принимая вертикальное положение; сдвинуть назад до упора тягу, при этом задняя крышка под действием пружины и упругих сил петли поворачивается на оси и сбрасывается с ПУ; повернуть предохранительную стойку вверх до упора, при этом происходит взведение ударно-спускового механизма.

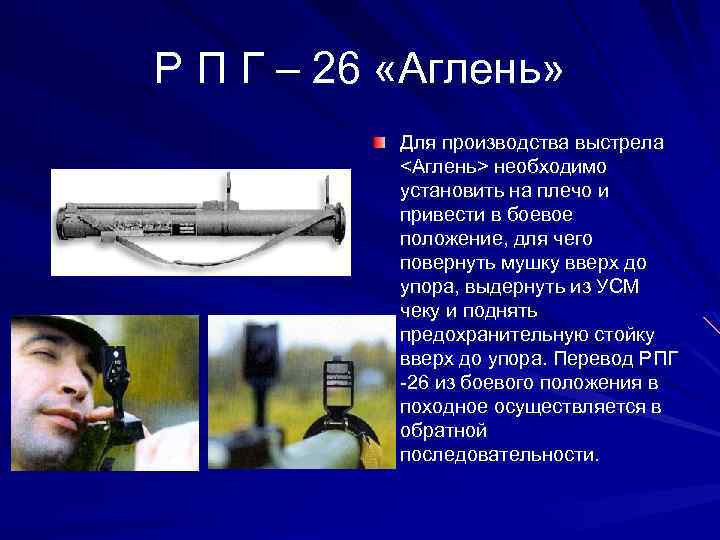

Р П Г – 26 «Аглень» Для производства выстрела <Аглень> необходимо установить на плечо и привести в боевое положение, для чего повернуть мушку вверх до упора, выдернуть из УСМ чеку и поднять предохранительную стойку вверх до упора. Перевод РПГ -26 из боевого положения в походное осуществляется в обратной последовательности.

Р П Г – 27 «Таволга» Пусковое устройство <Таволги> представляет собой стеклопластиковую трубу и принципиально ничем не отличается от ПУ РПГ-26. УСМ и прицельные приспособления <Таволги> по конструкции аналогичны РПГ-26. Перевод гранатомёта из походного положения в боевое и обратно осуществляется в том же порядке, что и у РПГ 26.

Боевые свойства РПГ иностранных образцов Далее

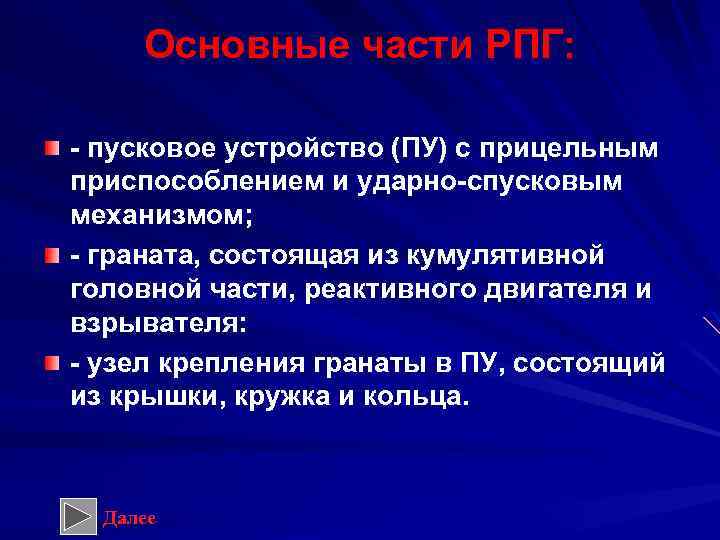

Основные части РПГ: пусковое устройство (ПУ) с прицельным приспособлением и ударно спусковым механизмом; граната, состоящая из кумулятивной головной части, реактивного двигателя и взрывателя: узел крепления гранаты в ПУ, состоящий из крышки, кружка и кольца. Далее

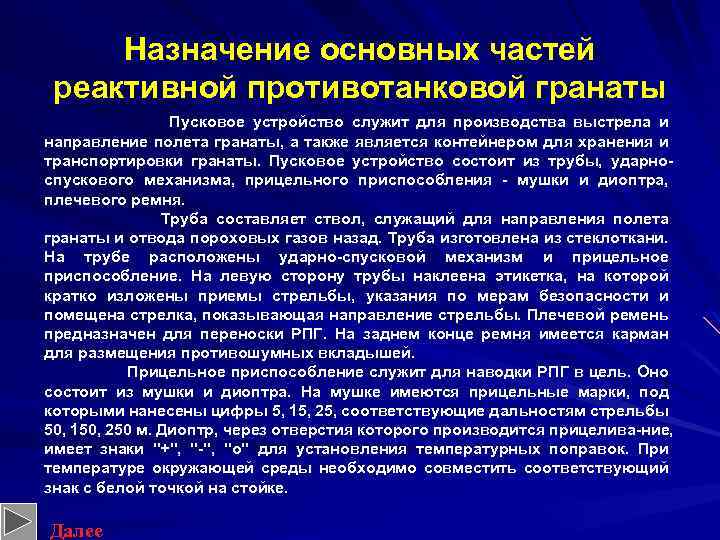

Назначение основных частей реактивной противотанковой гранаты Пусковое устройство служит для производства выстрела и направление полета гранаты, а также является контейнером для хранения и транспортировки гранаты. Пусковое устройство состоит из трубы, ударно спускового механизма, прицельного приспособления мушки и диоптра, плечевого ремня. Труба составляет ствол, служащий для направления полета гранаты и отвода пороховых газов назад. Труба изготовлена из стеклоткани. На трубе расположены ударно спусковой механизм и прицельное приспособление. На левую сторону трубы наклеена этикетка, на которой кратко изложены приемы стрельбы, указания по мерам безопасности и помещена стрелка, показывающая направление стрельбы. Плечевой ремень предназначен для переноски РПГ. На заднем конце ремня имеется карман для размещения противошумных вкладышей. Прицельное приспособление служит для наводки РПГ в цель. Оно состоит из мушки и диоптра. На мушке имеются прицельные марки, под которыми нанесены цифры 5, 15, 25, соответствующие дальностям стрельбы 50, 150, 250 м. Диоптр, через отверстия которого производится прицелива ние, имеет знаки "+", "о" для установления температурных поправок. При температуре окружающей среды необходимо совместить соответствующий знак с белой точкой на стойке. Далее

ОСМОТР И ПОДГОТОВКА ГРАНАТ К БОЕВОМУ ПРИМЕНЕНИЮ. МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ. Ручные гранаты переносятся в гранатных сумках, запалы помещаются отдельно от гранат, при этом каждый запал должен быть завернут в бумагу или чистую ветошь. Перед укладкой в гранатную сумку и перед заряжанием гранаты и запалы осматриваются. При осмотре обращать внимание на то, чтобы корпус гранаты не имел глубоких вмятин и проржавления; трубка для запала не была засоренной и не имела сквозных повреждений; запал был чистым и не имел проржавления и помятостей; концы предохранительной чеки были разведены и не имели трещин на изгибах. Запалы с трещинами или с зеленым налетом к применению непригодны. Оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи и сырости. Если они были загрязнены или подмочены, при первой возможности гранаты тщательно обтереть и просушить на солнце или в теплом помещении, но не около огня. Просушивать гранаты обязательно под наблюдением. Заряжать гранату (вставлять запал) разрешается только перед ее метанием. Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается. Подготовка гранат к применению: осуществляется по команде “ Подготовить гранату”. По этой команде положить оружие, вынуть гранату из сумки и ввинтить запал, По команде “Гранатой – огонь”- взять гранату в правую руку, плотно прижав спусковой рычаг к корпусу, выпрямить концы чеки и выдернуть ее из запала за кольцо, размахнуться и бросить гранату в цель. Оружие после броска должно быть готово к применению. Далее

ЗАКЛЮЧЕНИЕ как показывается опыт ведения боевых операций в локальных войнах и конфликтах, наметилась устойчивая тенденция повышения роли небольших подразделений и отдельных групп в достижении успеха на поле боя. В ходе боев военнослужащим приходится решать задачи эффективного поражения противника. Поэтому умелое и грамотное использование ручных и реактивных гранат может способствовать решению задач на поле боя и в служебно боевой деятельности. Далее

Спасибо за внимание!
