Тема 2 Работа с топографическими картами Занятие

Тема № 2: Работа с топографическими картами Занятие № 3: Порядок ведения рабочей карты

Литература: • Справочник по военной топографии Москва, Воениздат, 1978 г. • Военная топография. Учебник для курсантов учебных подразделений. . Москва, Воениздат, 1973 г. • Карта офицера. Москва, Воениздат, 1985 г.

Учебные вопросы: 1. Порядок ведения рабочей карты. 2. Условные обозначения и сокращения, применяемые в боевых документах. 3. Определение координат целей по карте. 4. Целеуказание по карте.

***

1. Порядок карты. ведения рабочей

Принадлежности для работы Качество нанесенной обстановки во многом зависит от умелого подбора цветных карандашей их качества и очинки.

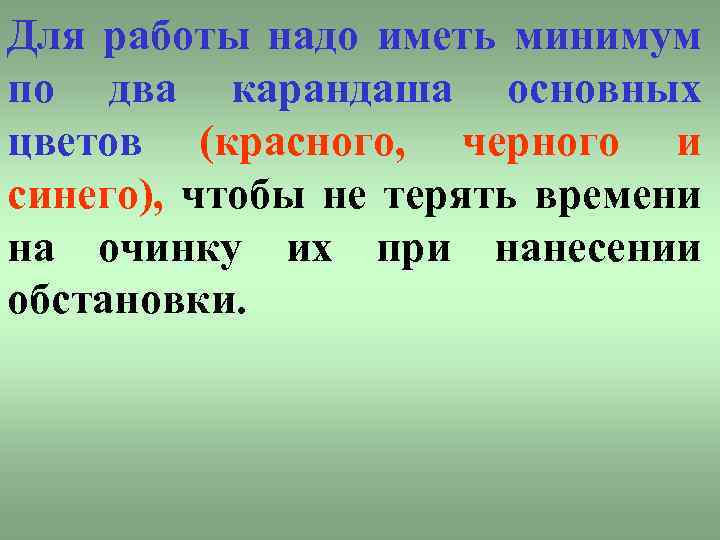

Для работы надо иметь минимум по два карандаша основных цветов (красного, черного и синего), чтобы не терять времени на очинку их при нанесении обстановки.

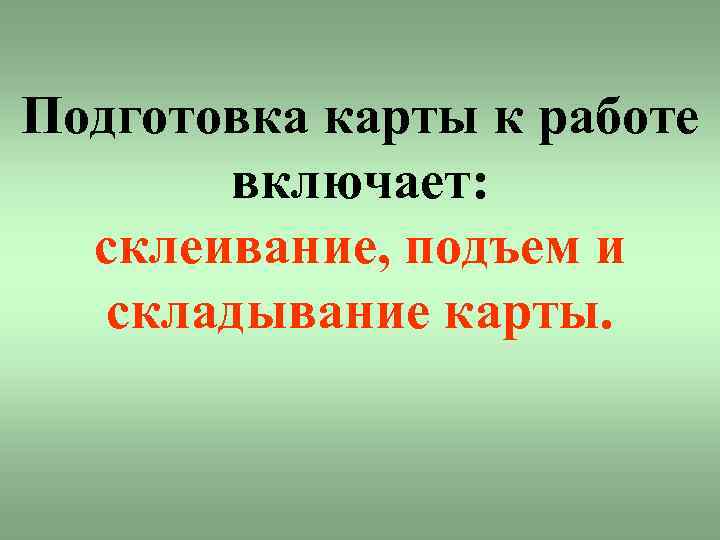

Подготовка карты к работе включает: склеивание, подъем и складывание карты.

Склеивание карты

Подъем карты проводится в целях более отчетливого выделения отдельных местных предметов, форм и деталей рельефа, представляющих интерес при выполнении задачи.

Складывание карты

Обстановка на рабочую карту наносится как одиночными, так и групповыми условными знаками одного цвета синегодля противника, условными знаками различных цветов для своих войск.

БМП в окопе

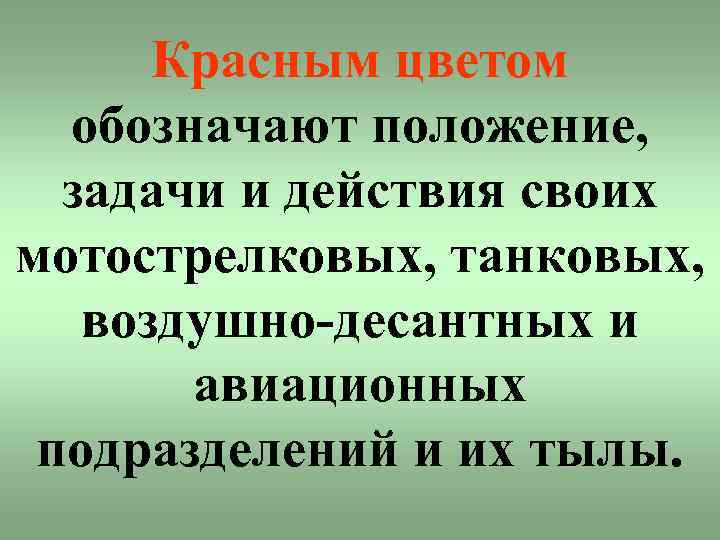

Красным цветом обозначают положение, задачи и действия своих мотострелковых, танковых, воздушно-десантных и авиационных подразделений и их тылы.

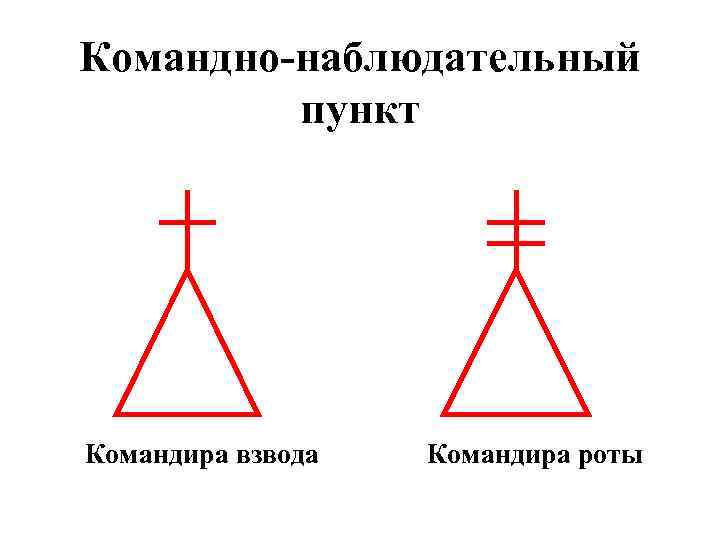

Командно-наблюдательный пункт Командира взвода Командира роты

БМП в окопе

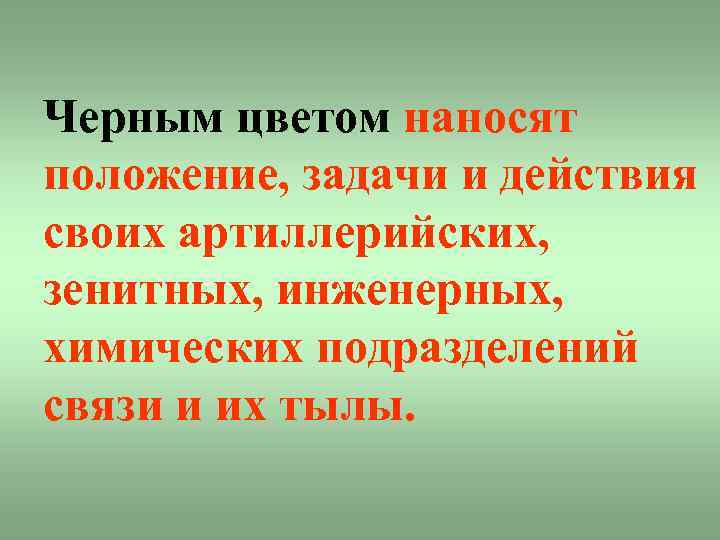

Черным цветом наносят положение, задачи и действия своих артиллерийских, зенитных, инженерных, химических подразделений связи и их тылы.

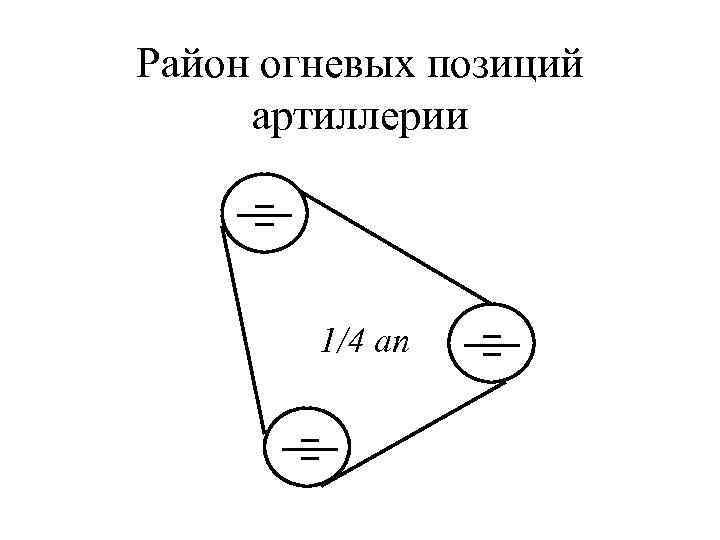

Район огневых позиций артиллерии 1/4 ап

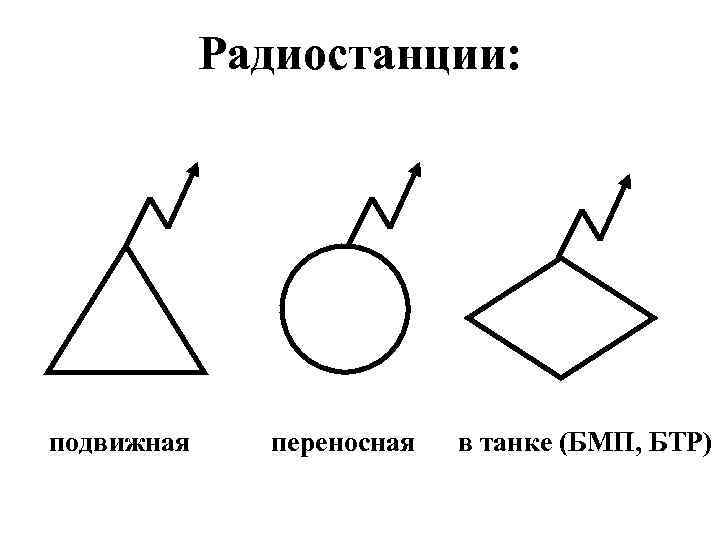

Радиостанции: подвижная переносная в танке (БМП, БТР)

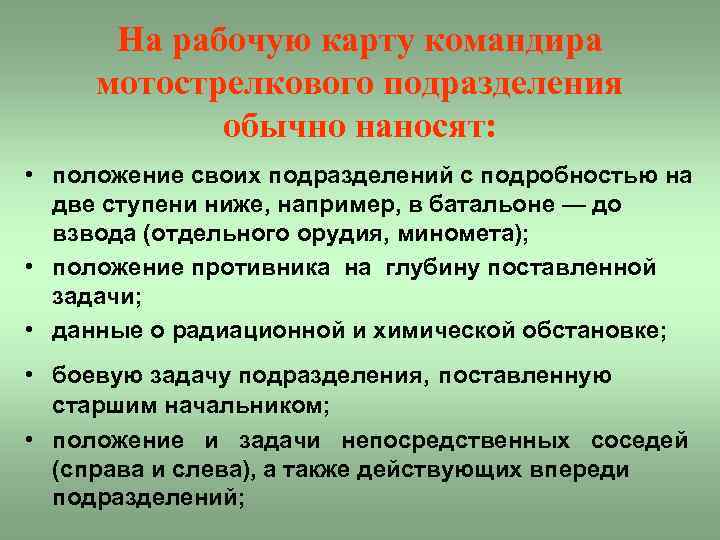

На рабочую карту командира мотострелкового подразделения обычно наносят: • положение своих подразделений с подробностью на две ступени ниже, например, в батальоне — до взвода (отдельного орудия, миномета); • положение противника на глубину поставленной задачи; • данные о радиационной и химической обстановке; • боевую задачу подразделения, поставленную старшим начальником; • положение и задачи непосредственных соседей (справа и слева), а также действующих впереди подразделений;

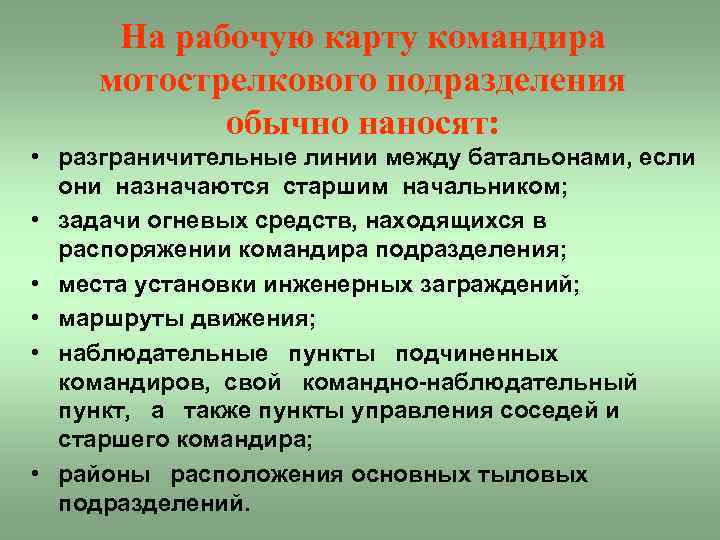

На рабочую карту командира мотострелкового подразделения обычно наносят: • разграничительные линии между батальонами, если они назначаются старшим начальником; • задачи огневых средств, находящихся в распоряжении командира подразделения; • места установки инженерных заграждений; • маршруты движения; • наблюдательные пункты подчиненных командиров, свой командно-наблюдательный пункт, а также пункты управления соседей и старшего командира; • районы расположения основных тыловых подразделений.

Боевой порядок дивизиона

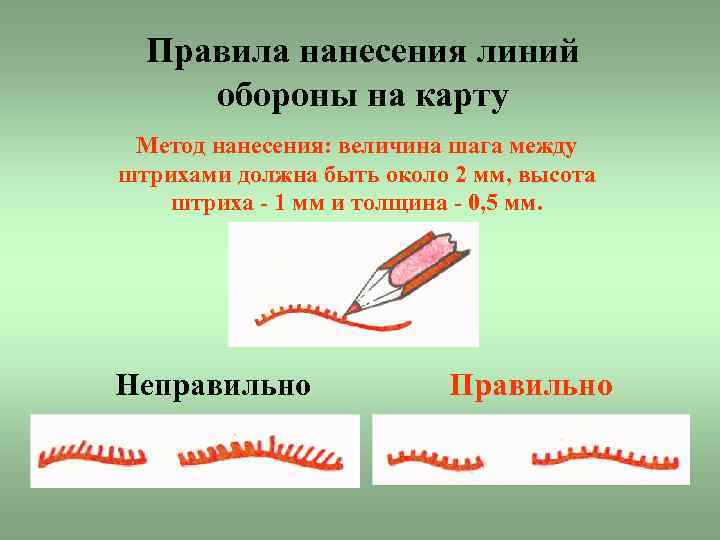

Правила нанесения линий обороны на карту Метод нанесения: величина шага между штрихами должна быть около 2 мм, высота штриха - 1 мм и толщина - 0, 5 мм. Неправильно Правильно

Нанесение на карту линии обороны неправильно

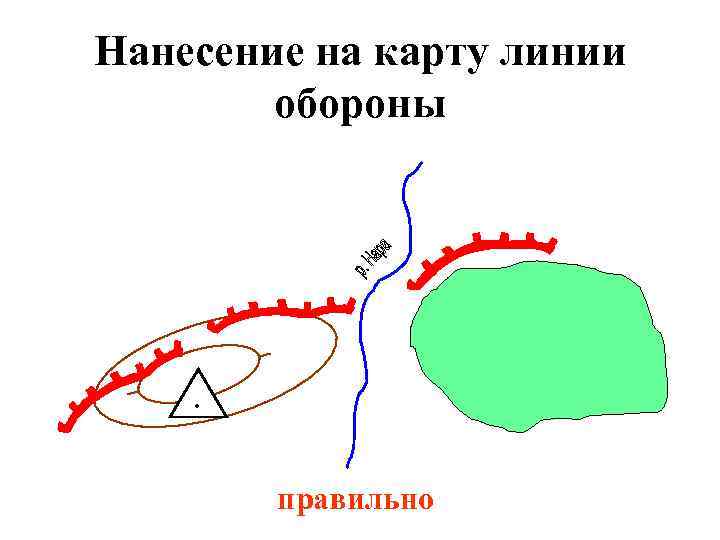

Нанесение на карту линии обороны правильно

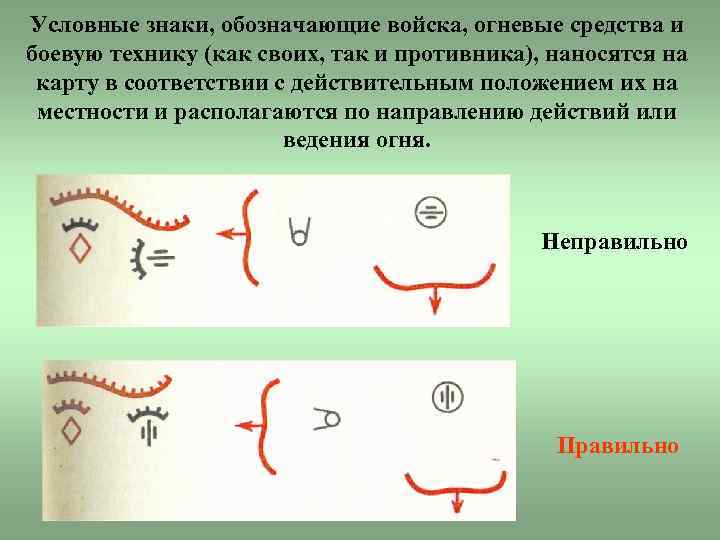

Условные знаки, обозначающие войска, огневые средства и боевую технику (как своих, так и противника), наносятся на карту в соответствии с действительным положением их на местности и располагаются по направлению действий или ведения огня. Неправильно Правильно

Сохранение топографической основы карты при нанесении обстановки Неправильно Правильно

***

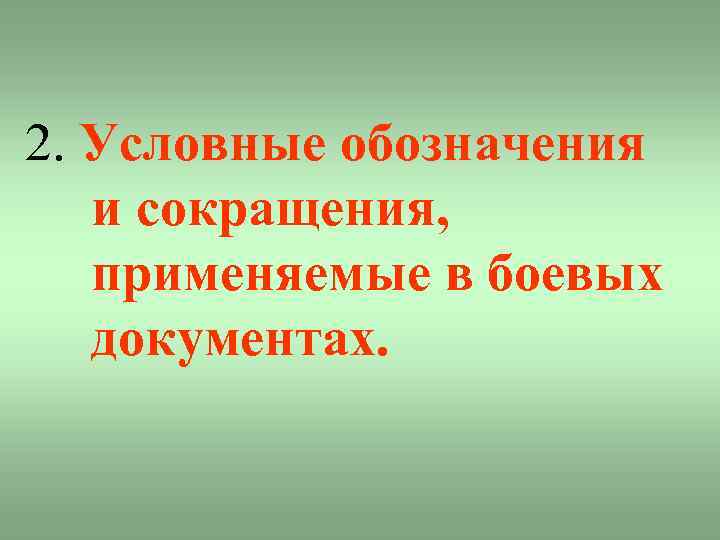

2. Условные обозначения и сокращения, применяемые в боевых документах.

Сокращенные наименования подразделений • • • мсв - мотострелковый взвод, мср - мотострелковая рота, мсб - мотострелковый батальон, мсд - мотострелковая дивизия, тв - танковый взвод, сабатр - самоходная артиллерийская батарея озас - огневая засада бохр - боевое охранение бнг - бронегруппа мпб - медицинский пункт батальона

***

3. Определение координат целей по карте.

***

4. Целеуказание по карте.

Целеуказание по квадратам километровой сетки

***
