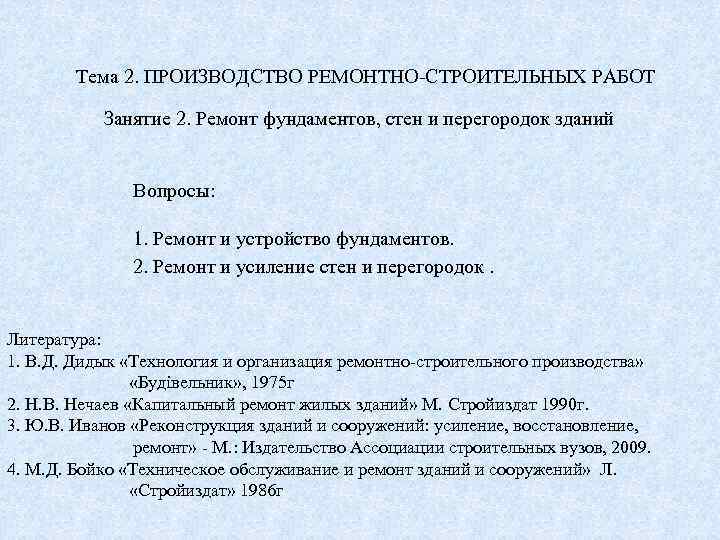

Тема 2. ПРОИЗВОДСТВО РЕМОНТНО-СТРОИТЕЛЬНЫХ РАБОТ Занятие 2. Ремонт фундаментов, стен и перегородок зданий Вопросы: 1. Ремонт и устройство фундаментов. 2. Ремонт и усиление стен и перегородок. Литература: 1. В. Д. Дидык «Технология и организация ремонтно-строительного производства» «Будiвельник» , 1975 г 2. Н. В. Нечаев «Капитальный ремонт жилых зданий» М. Стройиздат 1990 г. 3. Ю. В. Иванов «Реконструкция зданий и сооружений: усиление, восстановление, ремонт» - М. : Издательство Ассоциации строительных вузов, 2009. 4. М. Д. Бойко «Техническое обслуживание и ремонт зданий и сооружений» Л. «Стройиздат» 1986 г

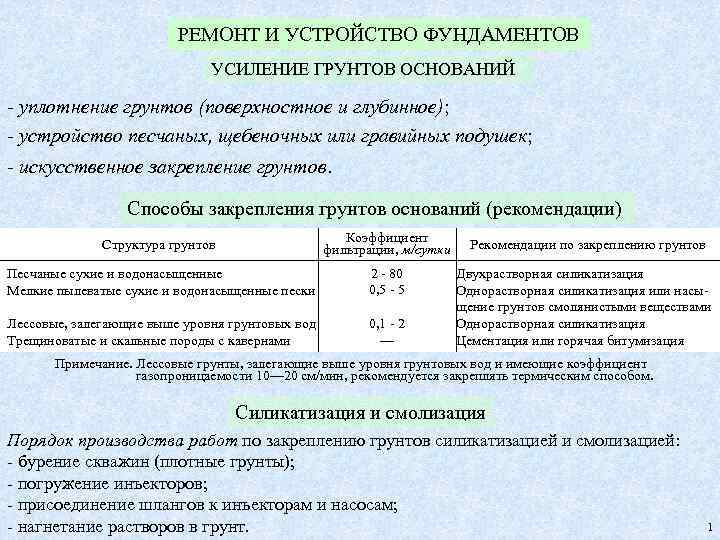

РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ УСИЛЕНИЕ ГРУНТОВ ОСНОВАНИЙ - уплотнение грунтов (поверхностное и глубинное); - устройство песчаных, щебеночных или гравийных подушек; - искусственное закрепление грунтов. Способы закрепления грунтов оснований (рекомендации) Структура грунтов Коэффициент фильтрации, м/сутки Песчаные сухие и водонасыщенные Мелкие пылеватые сухие и водонасыщенные пески 2 - 80 0, 5 - 5 Лессовые, залегающие выше уровня грунтовых вод Трещиноватые и скальные породы с кавернами 0, 1 - 2 — Рекомендации по закреплению грунтов Двухрастворная силикатизация Однорастворная силикатизация или насыщение грунтов смолянистыми веществами Однорастворная силикатизация Цементация или горячая битумизация Примечание. Лессовые грунты, залегающие выше уровня грунтовых вод и имеющие коэффициент газопроницаемости 10— 20 см/мин, рекомендуется закреплять термическим способом. Силикатизация и смолизация Порядок производства работ по закреплению грунтов силикатизацией и смолизацией: - бурение скважин (плотные грунты); - погружение инъекторов; - присоединение шлангов к инъекторам и насосам; - нагнетание растворов в грунт. 1

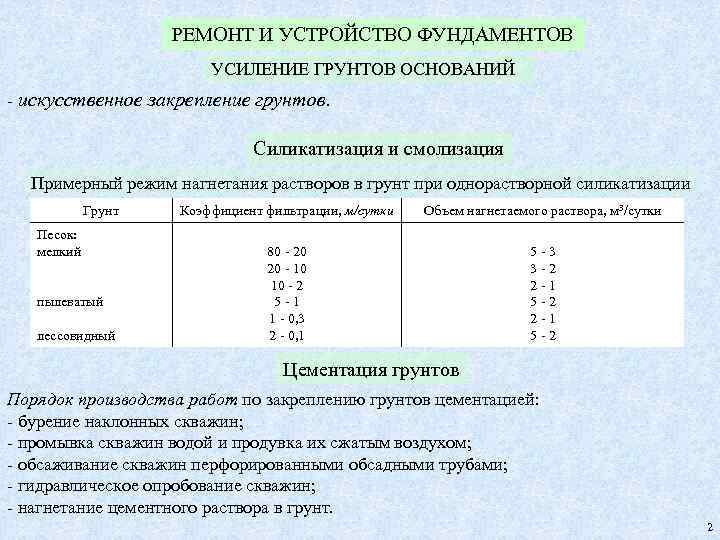

РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ УСИЛЕНИЕ ГРУНТОВ ОСНОВАНИЙ - искусственное закрепление грунтов. Силикатизация и смолизация Примерный режим нагнетания растворов в грунт при однорастворной силикатизации Грунт Песок: мелкий пылеватый лессовидный Коэффициент фильтрации, м/сутки Объем нагнетаемого раствора, м 3/сутки 80 - 20 20 - 10 10 - 2 5 -1 1 - 0, 3 2 - 0, 1 5 -3 3 -2 2 -1 5 -2 Цементация грунтов Порядок производства работ по закреплению грунтов цементацией: - бурение наклонных скважин; - промывка скважин водой и продувка их сжатым воздухом; - обсаживание скважин перфорированными обсадными трубами; - гидравлическое опробование скважин; - нагнетание цементного раствора в грунт. 2

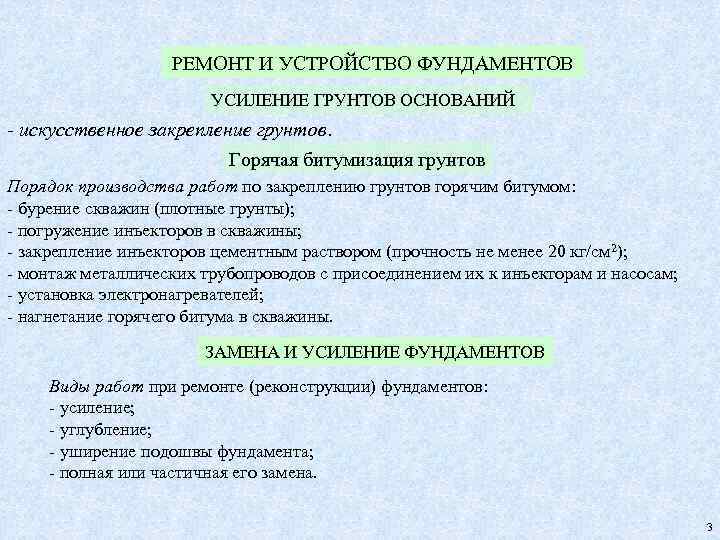

РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ УСИЛЕНИЕ ГРУНТОВ ОСНОВАНИЙ - искусственное закрепление грунтов. Горячая битумизация грунтов Порядок производства работ по закреплению грунтов горячим битумом: - бурение скважин (плотные грунты); - погружение инъекторов в скважины; - закрепление инъекторов цементным раствором (прочность не менее 20 кг/см 2); - монтаж металлических трубопроводов с присоединением их к инъекторам и насосам; - установка электронагревателей; - нагнетание горячего битума в скважины. ЗАМЕНА И УСИЛЕНИЕ ФУНДАМЕНТОВ Виды работ при ремонте (реконструкции) фундаментов: - усиление; - углубление; - уширение подошвы фундамента; - полная или частичная его замена. 3
РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ УСИЛЕНИЕ ФУНДАМЕНТОВ - уширение фундаментов по всей высоте поперечного сечения; - уширение подошвы фундамента. Общая схема организации работ по усилению бутовых ленточных фундаментов с увеличением площади подошвы а - план фундаментов; б - схематический разрез; 1 - временные крепления стенок котлована; 2 - окученный грунт для обратной засыпки; 3 - ленточный транспортер; 4 - котлован с откосами без креплений; 5 - экскаватор Э-153; 6 - площадка для приемки бетона; 7 - лоток; 8 - опалубка. 4

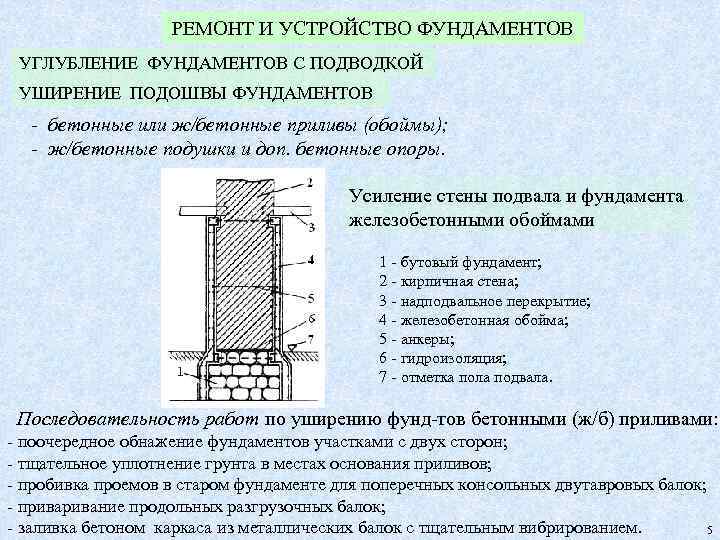

РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ УГЛУБЛЕНИЕ ФУНДАМЕНТОВ С ПОДВОДКОЙ УШИРЕНИЕ ПОДОШВЫ ФУНДАМЕНТОВ - бетонные или ж/бетонные приливы (обоймы); - ж/бетонные подушки и доп. бетонные опоры. Усиление стены подвала и фундамента железобетонными обоймами 1 - бутовый фундамент; 2 - кирпичная стена; 3 - надподвальное перекрытие; 4 - железобетонная обойма; 5 - анкеры; 6 - гидроизоляция; 7 - отметка пола подвала. Последовательность работ по уширению фунд-тов бетонными (ж/б) приливами: - поочередное обнажение фундаментов участками с двух сторон; - тщательное уплотнение грунта в местах основания приливов; - пробивка проемов в старом фундаменте для поперечных консольных двутавровых балок; - привание продольных разгрузочных балок; - заливка бетоном каркаса из металлических балок с тщательным вибрированием. 5

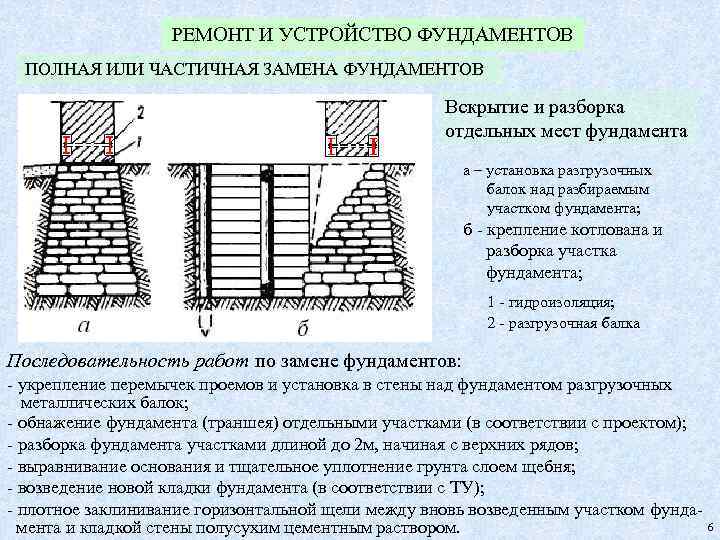

РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ ПОЛНАЯ ИЛИ ЧАСТИЧНАЯ ЗАМЕНА ФУНДАМЕНТОВ Вскрытие и разборка отдельных мест фундамента а – установка разгрузочных балок над разбираемым участком фундамента; б - крепление котлована и разборка участка фундамента; 1 - гидроизоляция; 2 - разгрузочная балка Последовательность работ по замене фундаментов: - укрепление перемычек проемов и установка в стены над фундаментом разгрузочных металлических балок; - обнажение фундамента (траншея) отдельными участками (в соответствии с проектом); - разборка фундамента участками длиной до 2 м, начиная с верхних рядов; - выравнивание основания и тщательное уплотнение грунта слоем щебня; - возведение новой кладки фундамента (в соответствии с ТУ); - плотное заклинивание горизонтальной щели между вновь возведенным участком фунда 6 мента и кладкой стены полусухим цементным раствором.

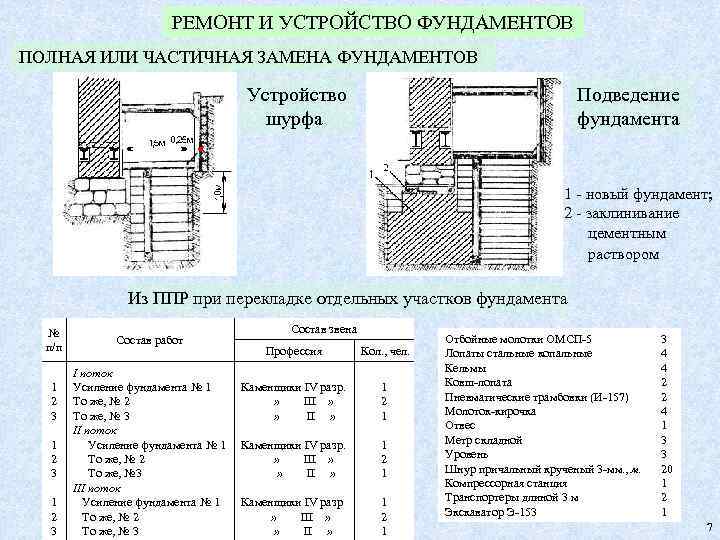

РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ ПОЛНАЯ ИЛИ ЧАСТИЧНАЯ ЗАМЕНА ФУНДАМЕНТОВ Устройство шурфа Подведение фундамента 1 - новый фундамент; 2 - заклинивание цементным раствором Из ППР при перекладке отдельных участков фундамента № п/п 1 2 3 Состав работ I поток Усиление фундамента № 1 То же, № 2 То же, № 3 III поток Усиление фундамента № 1 То же, № 2 То же, № 3 Состав звена Профессия Кол. , чел. Каменщики IV разр. » III » » II » 1 2 1 Каменщики IV разр » III » » II » 1 2 1 Отбойные молотки ОМСП-5 Лопаты стальные копальные Кельмы Ковш-лопата Пневматические трамбовки (И-157) Молоток-кирочка Отвес Метр складной Уровень Шнур причальный крученый 3 -мм. , м. Компрессорная станция Транспортеры длиной 3 м Экскаватор Э-153 3 4 4 2 2 4 1 3 3 20 1 2 1 7

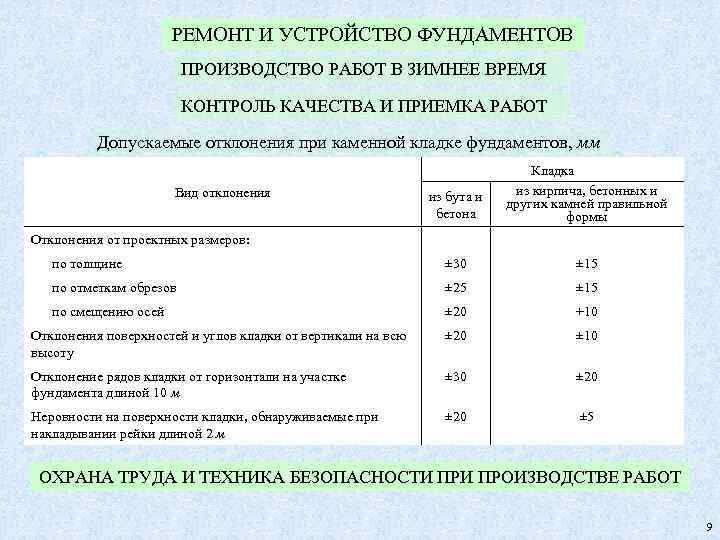

РЕМОНТ И УСТРОЙСТВО ФУНДАМЕНТОВ ПРОИЗВОДСТВО РАБОТ В ЗИМНЕЕ ВРЕМЯ КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ Допускаемые отклонения при каменной кладке фундаментов, мм из бута и бетона Кладка из кирпича, бетонных и других камней правильной формы по толщине ± 30 ± 15 по отметкам обрезов ± 25 ± 15 по смещению осей ± 20 +10 Отклонения поверхностей и углов кладки от вертикали на всю высоту ± 20 ± 10 Отклонение рядов кладки от горизонтали на участке фундамента длиной 10 м ± 30 ± 20 Неровности на поверхности кладки, обнаруживаемые при накладывании рейки длиной 2 м ± 20 ± 5 Вид отклонения Отклонения от проектных размеров: ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ ПРОИЗВОДСТВЕ РАБОТ 9

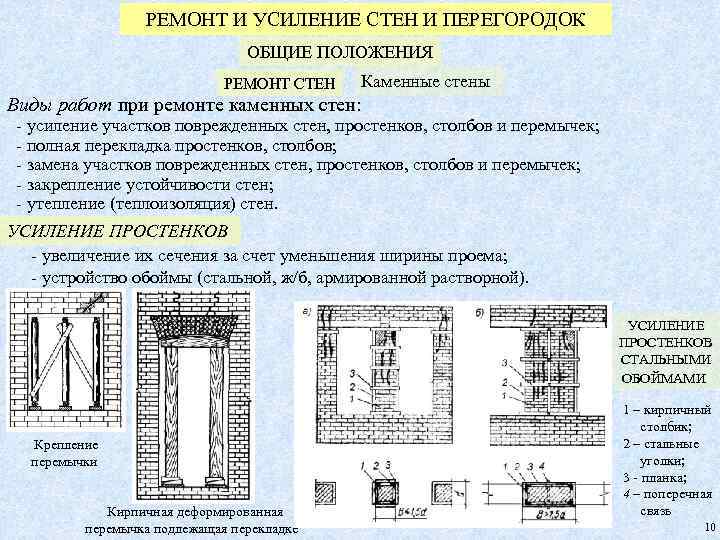

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК ОБЩИЕ ПОЛОЖЕНИЯ РЕМОНТ СТЕН Каменные стены Виды работ при ремонте каменных стен: - усиление участков поврежденных стен, простенков, столбов и перемычек; - полная перекладка простенков, столбов; - замена участков поврежденных стен, простенков, столбов и перемычек; - закрепление устойчивости стен; - утепление (теплоизоляция) стен. УСИЛЕНИЕ ПРОСТЕНКОВ - увеличение их сечения за счет уменьшения ширины проема; - устройство обоймы (стальной, ж/б, армированной растворной). УСИЛЕНИЕ ПРОСТЕНКОВ СТАЛЬНЫМИ ОБОЙМАМИ Крепление перемычки Кирпичная деформированная перемычка подлежащая перекладке 1 – кирпичный столбик; 2 – стальные уголки; 3 - планка; 4 – поперечная связь 10

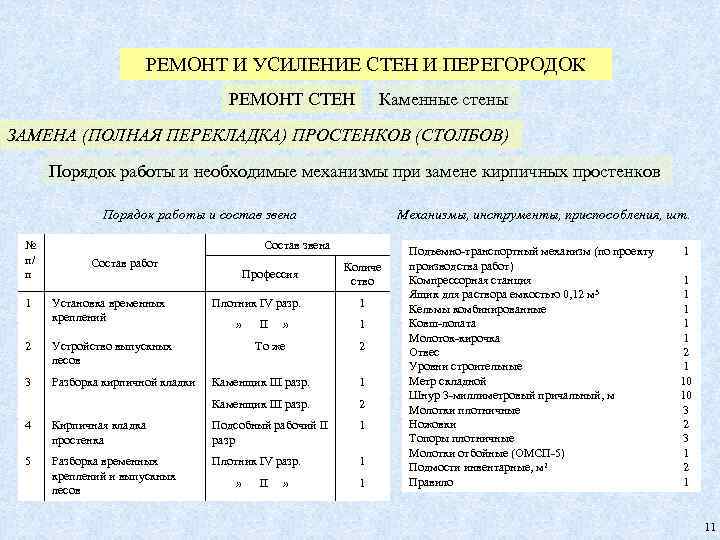

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК РЕМОНТ СТЕН Каменные стены ЗАМЕНА (ПОЛНАЯ ПЕРЕКЛАДКА) ПРОСТЕНКОВ (СТОЛБОВ) Порядок работы и необходимые механизмы при замене кирпичных простенков Порядок работы и состав звена № п/ п 1 Механизмы, инструменты, приспособления, шт. Состав звена Состав работ Установка временных креплений 2 Разборка кирпичной кладки Плотник IV разр. » Устройство выпускных лесов 3 Профессия II » То же Количе ство 1 1 2 Каменщик III разр. 1 Каменщик III разр. 2 4 Кирпичная кладка простенка Подсобный рабочий II разр 1 5 Разборка временных креплений и выпускных лесов Плотник IV разр. 1 » II » 1 Подъемно-транспортный механизм (по проекту производства работ) Компрессорная станция Ящик для раствора емкостью 0, 12 м 3 Кельмы комбинированные Ковш-лопата Молоток-кирочка Отвес Уровни строительные Метр складной Шнур 3 -миллиметровый причальный, м Молотки плотничные Ножовки Топоры плотничные Молотки отбойные (ОМСП-5) Подмости инвентарные, м 2 Правило 1 1 1 2 1 10 10 3 2 3 1 2 1 11

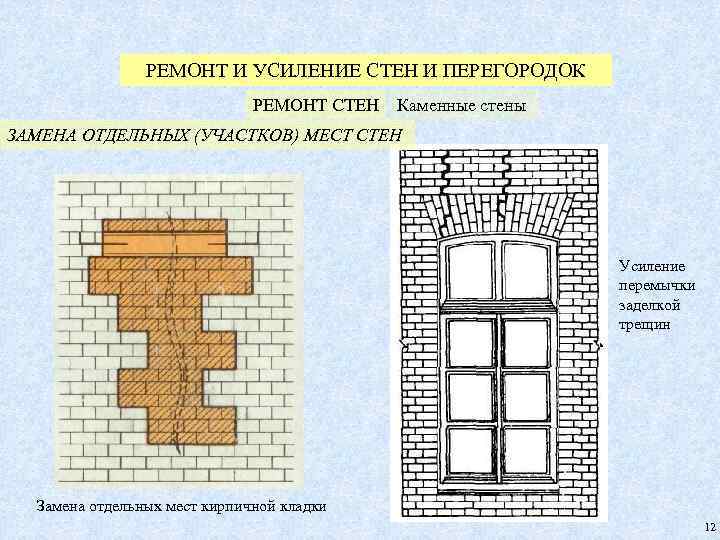

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК РЕМОНТ СТЕН Каменные стены ЗАМЕНА ОТДЕЛЬНЫХ (УЧАСТКОВ) МЕСТ СТЕН Усиление перемычки заделкой трещин Замена отдельных мест кирпичной кладки 12

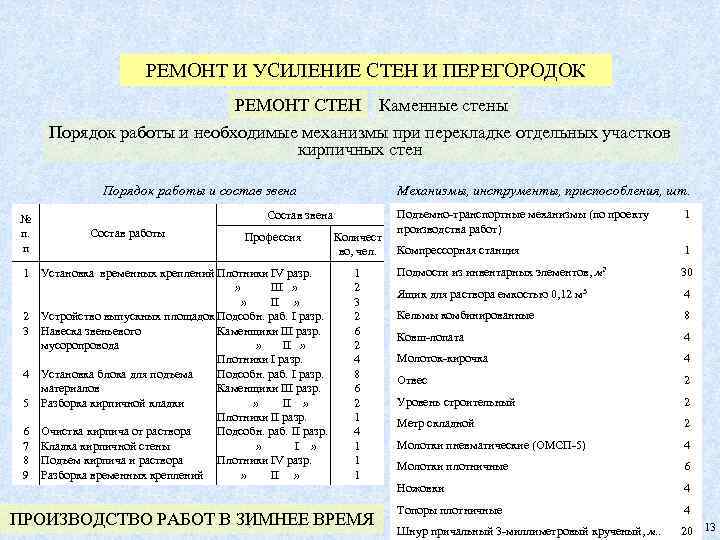

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК РЕМОНТ СТЕН Каменные стены Порядок работы и необходимые механизмы при перекладке отдельных участков кирпичных стен Порядок работы и состав звена № п. п 1 2 3 4 5 6 7 8 9 Механизмы, инструменты, приспособления, шт. Состав звена Состав работы Профессия Установка временных креплений Плотники IV разр. » III » » II » Устройство выпускных площадок Подсобн. раб. I разр. Навеска звеньевого Каменщики III разр. мусоропровода » II » Плотники I разр. Установка блока для подъема Подсобн. раб. I разр. материалов Каменщики III разр. Разборка кирпичной кладки » II » Плотники II разр. Очистка кирпича от раствора Подсобн. раб. II разр. Кладка кирпичной стены » I » Подъем кирпича и раствора Плотники IV разр. Разборка временных креплений » II » Количест во, чел. 1 2 3 2 6 2 4 8 6 2 1 4 1 1 1 ПРОИЗВОДСТВО РАБОТ В ЗИМНЕЕ ВРЕМЯ Подъемно-транспортные механизмы (по проекту производства работ) 1 Компрессорная станция 1 Подмости из инвентарных элементов, м 2 30 Ящик для раствора емкостью 0, 12 м 3 4 Кельмы комбинированные 8 Ковш-лопата 4 Молоток-кирочка 4 Отвес 2 Уровень строительный 2 Метр складной 2 Молотки пневматические (ОМСП-5) 4 Молотки плотничные 6 Ножовки 4 Топоры плотничные 4 Шнур причальный 3 -миллиметровый крученый, м. . 20 13

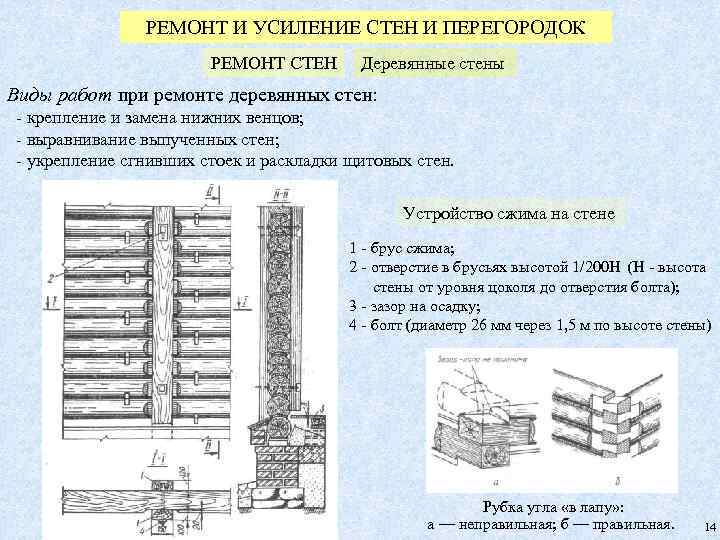

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК РЕМОНТ СТЕН Деревянные стены Виды работ при ремонте деревянных стен: - крепление и замена нижних венцов; - выравнивание выпученных стен; - укрепление сгнивших стоек и раскладки щитовых стен. Устройство сжима на стене 1 - брус сжима; 2 - отверстие в брусьях высотой 1/200 Н (Н - высота стены от уровня цоколя до отверстия болта); 3 - зазор на осадку; 4 - болт (диаметр 26 мм через 1, 5 м по высоте стены) Рубка угла «в лапу» : а — неправильная; б — правильная. 14

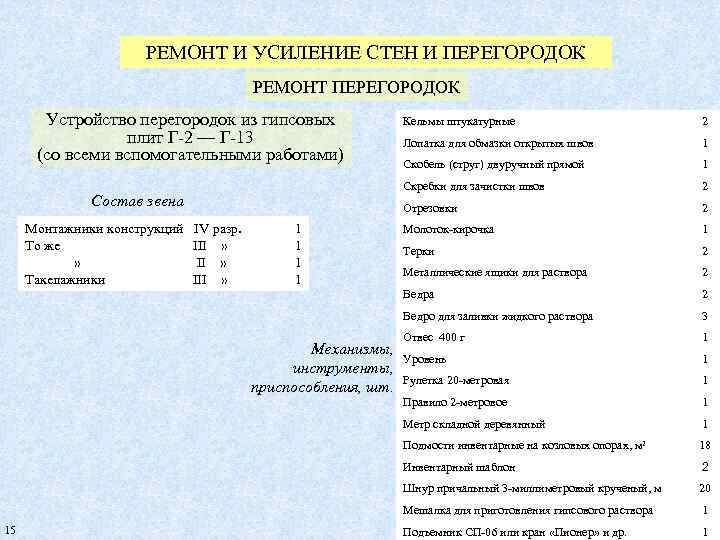

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК РЕМОНТ ПЕРЕГОРОДОК Устройство перегородок из гипсовых плит Г-2 — Г-13 (со всеми вспомогательными работами) 2 2 Молоток-кирочка 1 Терки 2 Металлические ящики для раствора 2 2 3 Отвес 400 г 1 Уровень 1 Рулетка 20 -метровая 1 Правило 2 -метровое 1 1 Подмости инвентарные на козловых опорах, м 2 18 Инвентарный шаблон 2 Шнур причальный 3 -миллиметровый крученый, м 20 Мешалка для приготовления гипсового раствора 15 1 Метр складной деревянный Механизмы, инструменты, приспособления, шт. Скобель (струг) двуручный прямой Ведро для заливки жидкого раствора 1 1 1 Отрезовки IV разр. III » Лопатка для обмазки открытых швов Ведра Монтажники конструкций То же » Такелажники 2 Скребки для зачистки швов Состав звена Кельмы штукатурные 1 Подъемник СП-06 или кран «Пионер» и др. 1
РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК ЛЕСА И ПОДМОСТИ ДЕРЕВЯННЫЕ ИНВЕНТАРНЫЕ ЛЕСА ТРУБЧАТЫЕ МЕТАЛЛИЧЕСКИЕ ИНВЕНТАРНЫЕ ЛЕСА Металлические трубчатые сборно-разборные леса «Ленинградские» конструкции Вишнева Схема каркаса лесов (без ограждений): 1 - стойка; 2 - рама; 3 - башмак; 4 - металлическая лестница; 5 - растяжка; 6 - деревянный щит. 16

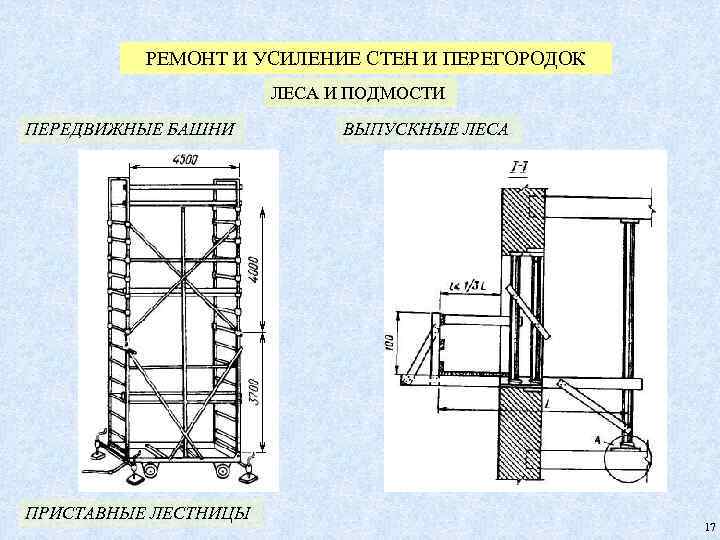

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК ЛЕСА И ПОДМОСТИ ПЕРЕДВИЖНЫЕ БАШНИ ПРИСТАВНЫЕ ЛЕСТНИЦЫ ВЫПУСКНЫЕ ЛЕСА 17

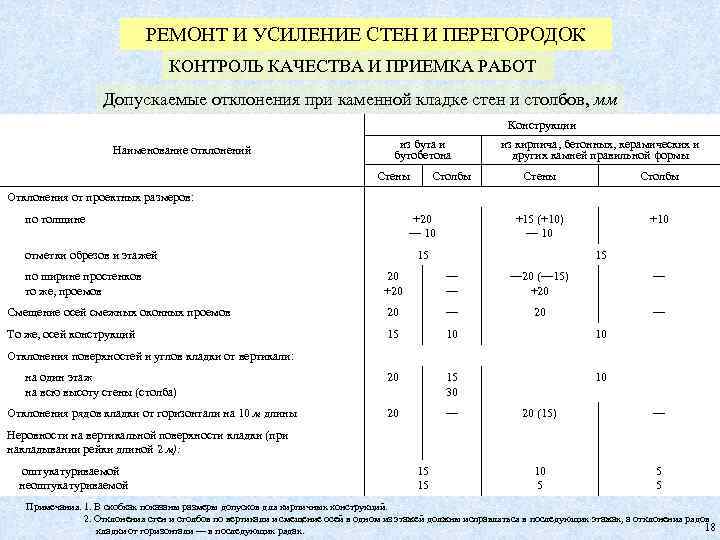

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ Допускаемые отклонения при каменной кладке стен и столбов, мм Конструкции Наименование отклонений из бута и бутобетона Стены Столбы из кирпича, бетонных, керамических и других камней правильной формы Стены Столбы +15 (+10) — 10 +10 Отклонения от проектных размеров: по толщине +20 — 10 отметки обрезов и этажей по ширине простенков то же, проемов 15 15 20 +20 — — — 20 (— 15) +20 — Смещение осей смежных оконных проемов 20 — То же, осей конструкций 15 10 10 20 15 30 10 20 — Отклонения поверхностей и углов кладки от вертикали: на один этаж на всю высоту стены (столба) Отклонения рядов кладки от горизонтали на 10 м длины 20 (15) — 10 5 5 5 Неровности на вертикальной поверхности кладки (при накладывании рейки длиной 2 м): оштукатуриваемой неоштукатуриваемой 15 15 Примечания. 1. В скобках показаны размеры допусков для кирпичных конструкций. 2. Отклонения стен и столбов по вертикали и смещение осей в одном из этажей должны исправляться в последующих этажах, а отклонения рядов 18 кладки от горизонтали — в последующих рядах.

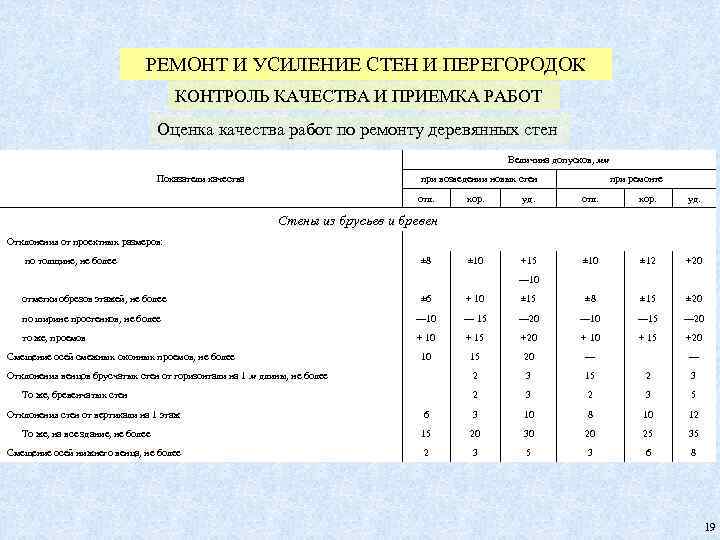

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ Оценка качества работ по ремонту деревянных стен Величина допусков, мм при возведении новых стен Показатели качества отл. при ремонте хор. уд. отл. хор. уд. ± 10 +15 ± 10 ± 12 +20 Стены из брусьев и бревен Отклонения от проектных размеров: по толщине, не более ± 8 — 10 отметки обрезов этажей, не более ± 6 + 10 ± 15 ± 8 ± 15 ± 20 по ширине простенков, не более — 10 — 15 — 20 то же, проемов + 10 + 15 +20 10 15 20 — 2 3 15 2 3 2 3 5 6 3 10 8 10 12 15 20 30 20 25 35 2 3 5 3 6 8 Смещение осей смежных оконных проемов, не более Отклонения венцов брусчатых стен от горизонтали на 1 м длины, не более То же, бревенчатых стен Отклонения стен от вертикали на 1 этаж То же, на все здание, не более Смещение осей нижнего венца, не более — 19

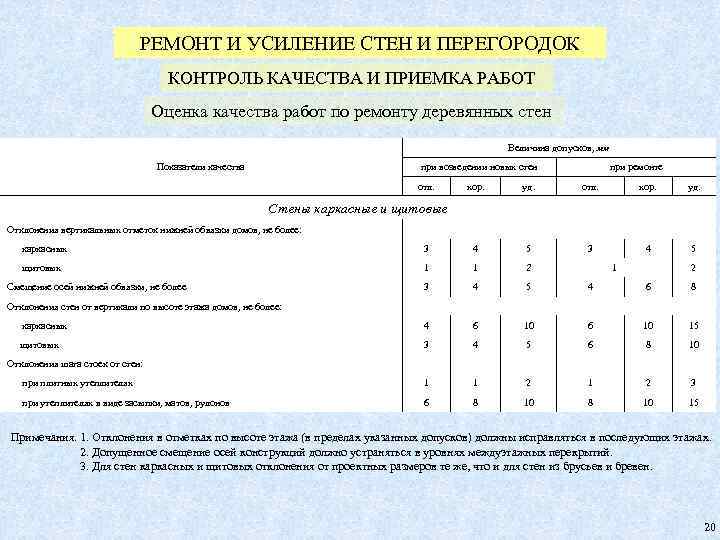

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ Оценка качества работ по ремонту деревянных стен Величина допусков, мм при возведении новых стен Показатели качества отл. при ремонте хор. уд. отл. хор. уд. 3 4 5 Стены каркасные и щитовые Отклонения вертикальных отметок нижней обвязки домов, не более: каркасных 3 4 5 щитовых 1 1 2 3 4 5 4 6 8 каркасных 4 6 10 б 10 15 щитовых 3 4 5 6 8 10 при плитных утеплителях 1 1 2 3 при утеплителях в виде засыпки, матов, рулонов 6 8 10 15 Смещение осей нижней обвязки, не более 1 2 Отклонения стен от вертикали по высоте этажа домов, не более: Отклонения шага стоек от стен: Примечания. 1. Отклонения в отметках по высоте этажа (в пределах указанных допусков) должны исправляться в последующих этажах. 2. Допущенное смещение осей конструкций должно устраняться в уровнях междуэтажных перекрытий. 3. Для стен каркасных и щитовых отклонения от проектных размеров те же, что и для стен из брусьев и бревен. 20

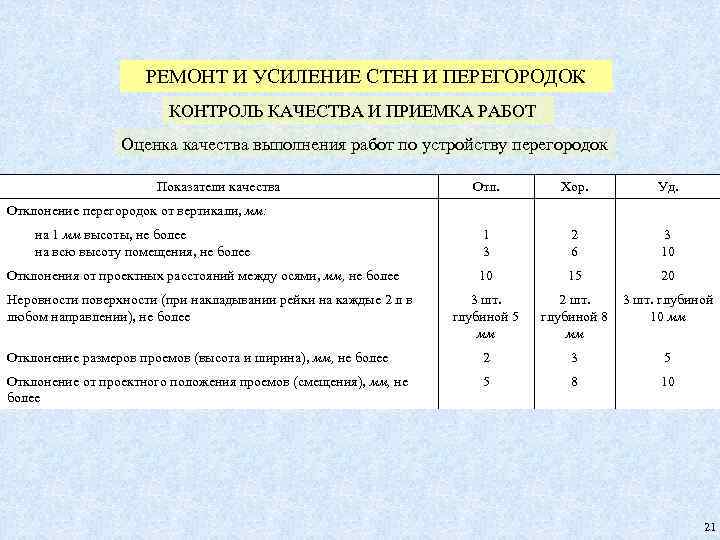

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ Оценка качества выполнения работ по устройству перегородок Показатели качества Отл. Хор. Уд. 1 3 2 6 3 10 10 15 20 3 шт. глубиной 5 мм 2 шт. глубиной 8 мм 3 шт. глубиной 10 мм Отклонение размеров проемов (высота и ширина), мм, не более 2 3 5 Отклонение от проектного положения проемов (смещения), мм, не более 5 8 10 Отклонение перегородок от вертикали, мм: на 1 мм высоты, не более на всю высоту помещения, не более Отклонения от проектных расстояний между осями, мм, не более Неровности поверхности (при накладывании рейки на каждые 2 л в любом направлении), не более 21

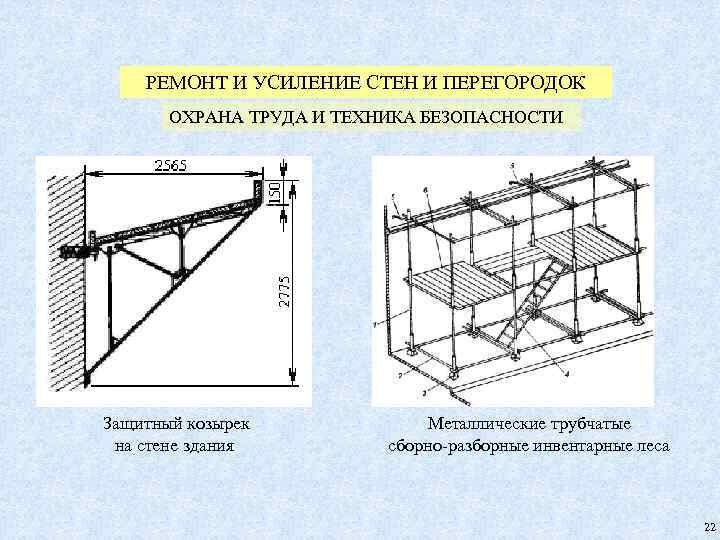

РЕМОНТ И УСИЛЕНИЕ СТЕН И ПЕРЕГОРОДОК ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ Защитный козырек на стене здания Металлические трубчатые сборно-разборные инвентарные леса 22
