ТЕМА 2. Прогнозирование и оценка обстановки в очаге поражения Занятие 3. Прогнозирование и оценка инженерной обстановки в очаге поражения

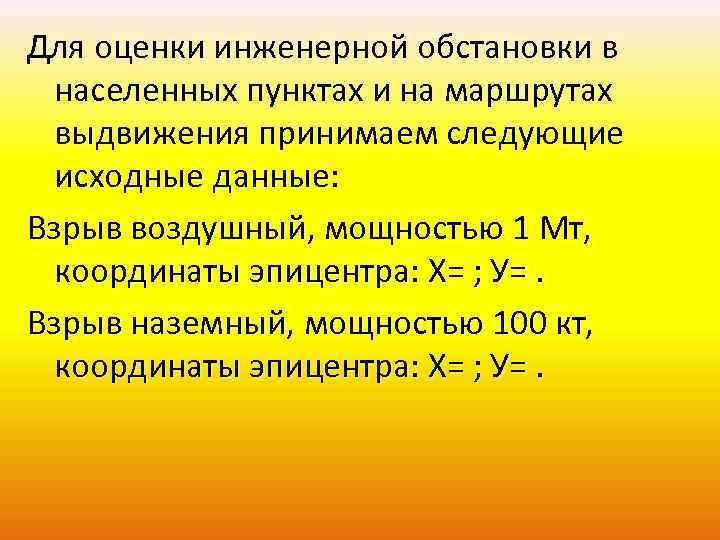

Для оценки инженерной обстановки в населенных пунктах и на маршрутах выдвижения принимаем следующие исходные данные: Взрыв воздушный, мощностью 1 Мт, координаты эпицентра: Х= ; У=. Взрыв наземный, мощностью 100 кт, координаты эпицентра: Х= ; У=.
Наносим эпицентры взрывов на карту и определяем радиус зоны заражения с наветренной стороны по таблице 1. Таблица 1 Зоны заражения Мощность взрыва, кт А 0, 01 0, 5 1 5 10 50 100 500 1 000 5 000 10 000 81 195 325 390 575 660 865 970 1220 1290 1550 1670 Б В Г Наземный взрыв 29 80 150 195 325 390 560 645 865 930 1180 1290 17 36 99 130 290 430 510 770 1000 1110 21 60 80 150 195 310 375 560 610 855 1070
Таблица 1 0, 01 0, 5 1 5 10 50 100 500 1 000 5 000 10 000 73 180 305 370 545 630 830 920 1150 1200 1370 1400 Воздушный взрыв 24 13 71 42 140 86 175 115 300 205 360 255 515 385 590 450 775 610 815 635 925 705 925 665 18 44 62 125 160 255 305 430 440 510 640

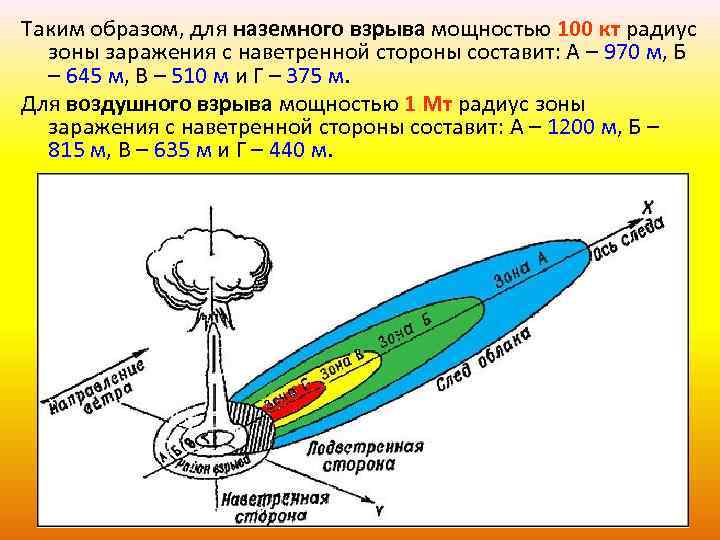

Таким образом, для наземного взрыва мощностью 100 кт радиус зоны заражения с наветренной стороны составит: А – 970 м, Б – 645 м, В – 510 м и Г – 375 м. Для воздушного взрыва мощностью 1 Мт радиус зоны заражения с наветренной стороны составит: А – 1200 м, Б – 815 м, В – 635 м и Г – 440 м.

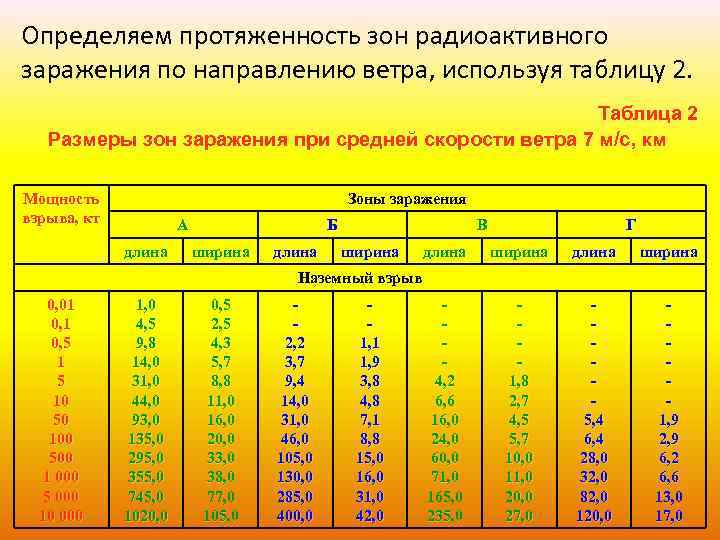

Определяем протяженность зон радиоактивного заражения по направлению ветра, используя таблицу 2. Таблица 2 Размеры зон заражения при средней скорости ветра 7 м/с, км Мощность взрыва, кт Зоны заражения А длина Б ширина длина В ширина длина Г ширина длина ширина 1, 8 2, 7 4, 5 5, 7 10, 0 11, 0 20, 0 27, 0 5, 4 6, 4 28, 0 32, 0 82, 0 120, 0 1, 9 2, 9 6, 2 6, 6 13, 0 17, 0 Наземный взрыв 0, 01 0, 5 1 5 10 50 100 500 1 000 5 000 10 000 1, 0 4, 5 9, 8 14, 0 31, 0 44, 0 93, 0 135, 0 295, 0 355, 0 745, 0 1020, 0 0, 5 2, 5 4, 3 5, 7 8, 8 11, 0 16, 0 20, 0 33, 0 38, 0 77, 0 105, 0 2, 2 3, 7 9, 4 14, 0 31, 0 46, 0 105, 0 130, 0 285, 0 400, 0 1, 1 1, 9 3, 8 4, 8 7, 1 8, 8 15, 0 16, 0 31, 0 42, 0 4, 2 6, 6 16, 0 24, 0 60, 0 71, 0 165, 0 235, 0
Таблица 2 Мощность взрыва, кт Зоны заражения А длина Б ширина длина В ширина длина Г ширина длина ширина - - - Воздушный взрыв 0, 1 0, 5 10 50 100 500 1 000 5 000 10 000 1, 8 4, 6 6, 3 14, 0 20, 0 43, 0 64, 0 150, 0 180, 0 415, 0 595, 0 0, 7 2, 1 2, 7 4, 5 5, 5 7, 7 9, 6 18, 0 19, 0 38, 0 53, 0 24, 0 26, 0 75, 0 120, 0 3, 9 4, 1 9, 2 13, 0 -

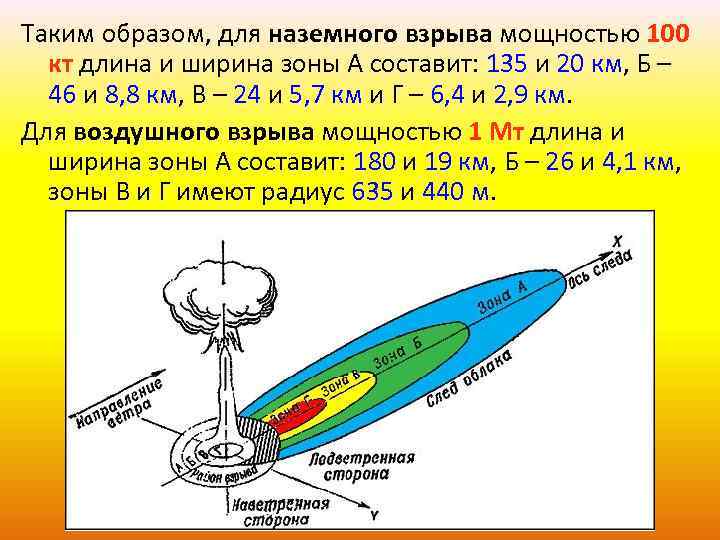

Таким образом, для наземного взрыва мощностью 100 кт длина и ширина зоны А составит: 135 и 20 км, Б – 46 и 8, 8 км, В – 24 и 5, 7 км и Г – 6, 4 и 2, 9 км. Для воздушного взрыва мощностью 1 Мт длина и ширина зоны А составит: 180 и 19 км, Б – 26 и 4, 1 км, зоны В и Г имеют радиус 635 и 440 м.
На внешних границах вышеуказанных зон через час после взрыва уровень радиации составит: для зоны А – 0, 08 Гр/ч, для зоны Б – 0, 8 Гр/ч, для зоны В – 2, 4 Гр/ч и для зоны Г – 8 Гр/ч. По мере распада радиоактивных изотопов уровень радиации будет снижаться в 10 раз через отрезки времени, кратные 7. Например, на внешней границе зоны Г через семь часов уровень радиации составит только 0, 8 Гр/ч, а через 49 часов – 0, 08 Гр/ч. Таблица 3 Снижение уровней радиации на местности после ядерного взрыва Коэффициент увеличения времени Время, прошедшее после взрыва, часов Коэффициент снижения уровня радиации 1 7 7 х 7 х 7 х 7 1 7 49 343 2 401 1 0, 01 0, 0001

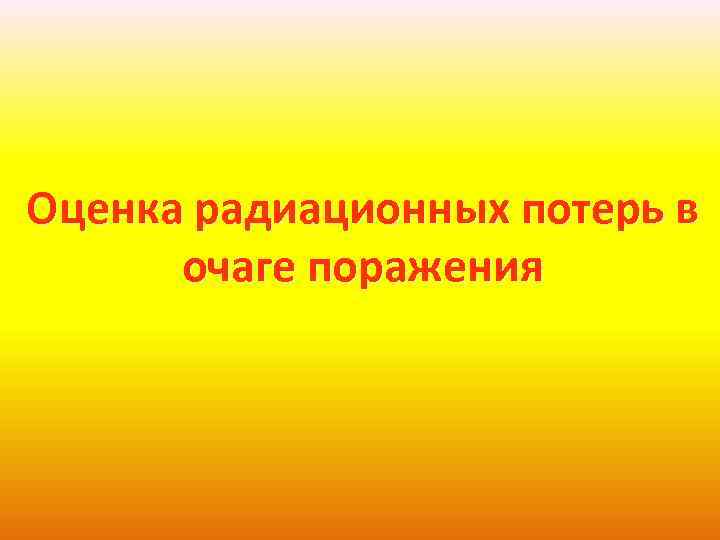

Оценка радиационных потерь в очаге поражения

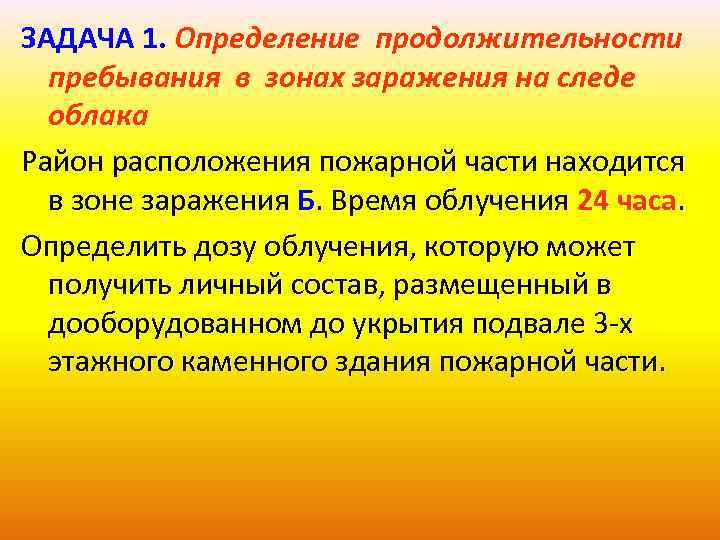

ЗАДАЧА 1. Определение продолжительности пребывания в зонах заражения на следе облака Район расположения пожарной части находится в зоне заражения Б. Время облучения 24 часа. Определить дозу облучения, которую может получить личный состав, размещенный в дооборудованном до укрытия подвале 3 -х этажного каменного здания пожарной части.

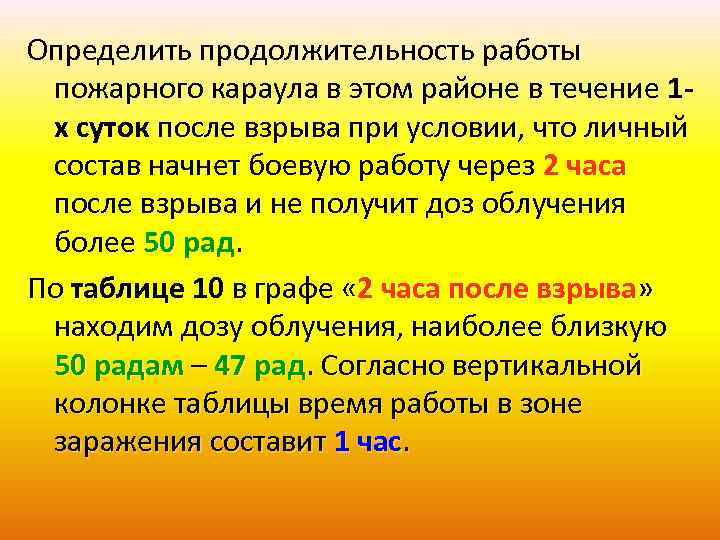

Определить продолжительность работы пожарного караула в этом районе в течение 1 х суток после взрыва при условии, что личный состав начнет боевую работу через 2 часа после взрыва и не получит доз облучения более 50 рад. По таблице 10 в графе « 2 часа после взрыва» находим дозу облучения, наиболее близкую 50 радам – 47 рад. Согласно вертикальной колонке таблицы время работы в зоне заражения составит 1 час.

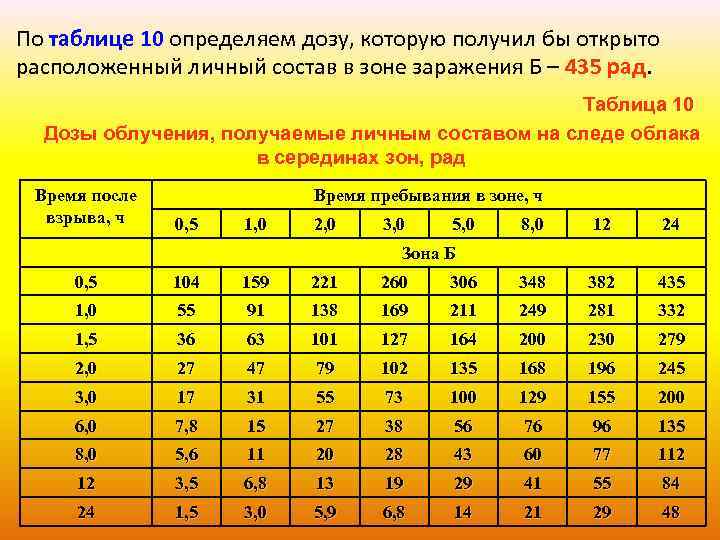

По таблице 10 определяем дозу, которую получил бы открыто расположенный личный состав в зоне заражения Б – 435 рад. Таблица 10 Дозы облучения, получаемые личным составом на следе облака в серединах зон, рад Время после взрыва, ч Время пребывания в зоне, ч 0, 5 1, 0 2, 0 3, 0 5, 0 8, 0 12 24 Зона Б 0, 5 104 159 221 260 306 348 382 435 1, 0 55 91 138 169 211 249 281 332 1, 5 36 63 101 127 164 200 230 279 2, 0 27 47 79 102 135 168 196 245 3, 0 17 31 55 73 100 129 155 200 6, 0 7, 8 15 27 38 56 76 96 135 8, 0 5, 6 11 20 28 43 60 77 112 12 3, 5 6, 8 13 19 29 41 55 84 24 1, 5 3, 0 5, 9 6, 8 14 21 29 48

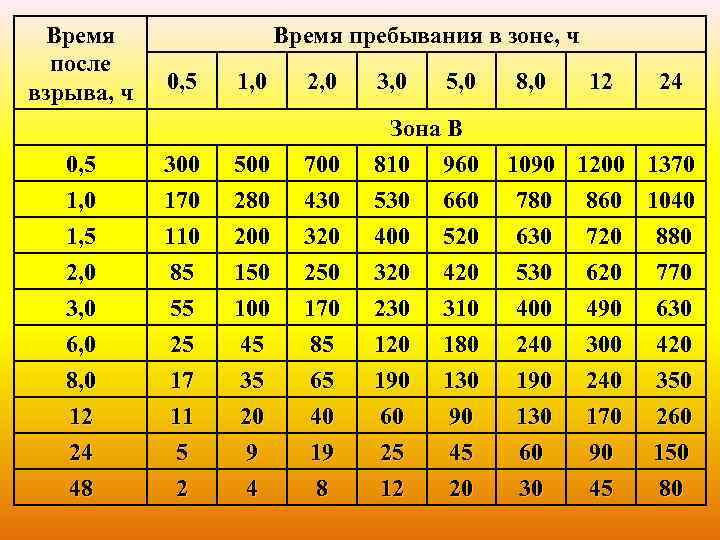

Время после взрыва, ч 0, 5 1, 0 1, 5 2, 0 3, 0 6, 0 8, 0 12 24 48 Время пребывания в зоне, ч 0, 5 300 170 110 85 55 25 17 11 5 2 1, 0 500 280 200 150 100 45 35 20 9 4 2, 0 3, 0 5, 0 700 430 320 250 170 85 65 40 19 8 Зона В 810 960 530 660 400 520 320 420 230 310 120 180 190 130 60 90 25 45 12 20 8, 0 12 24 1090 780 630 530 400 240 190 130 60 30 1200 860 720 620 490 300 240 170 90 45 1370 1040 880 770 630 420 350 260 150 80

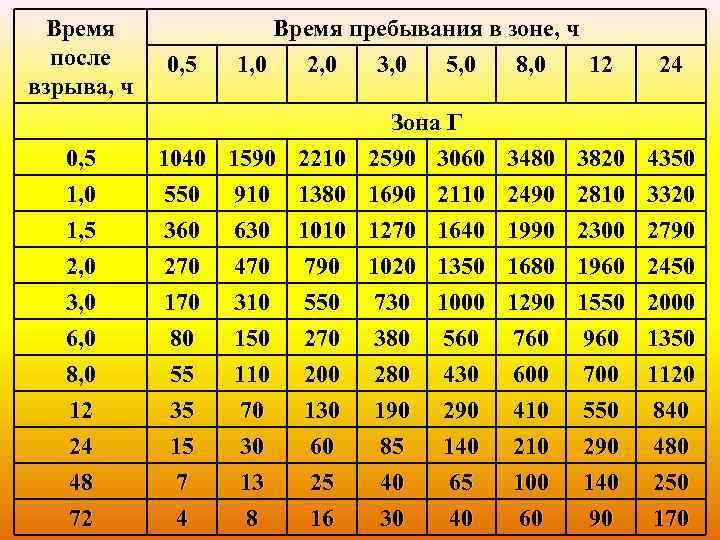

Время после взрыва, ч 0, 5 1, 0 1, 5 2, 0 3, 0 6, 0 8, 0 12 24 48 72 0, 5 Время пребывания в зоне, ч 1, 0 2, 0 3, 0 5, 0 8, 0 12 Зона Г 1040 1590 2210 2590 3060 550 910 1380 1690 2110 360 630 1010 1270 1640 270 470 790 1020 1350 170 310 550 730 1000 80 150 270 380 560 55 110 200 280 430 35 70 130 190 290 15 30 60 85 140 7 13 25 40 65 4 8 16 30 40 3480 2490 1990 1680 1290 760 600 410 210 100 60 3820 2810 2300 1960 1550 960 700 550 290 140 90 24 4350 3320 2790 2450 2000 1350 1120 840 480 250 170
Затем по таблице 11 определяем коэффициент ослабления для противорадиационного укрытия – 1000. Следовательно, личный состав за время пребывания в убежище получит дозу облучения в пределах 0, 4 рад, что не повлияет на его боеспособность. Тип укрытия Открытая щель Перекрытая щель Убежище 1 -го класса защиты Убежище 2 -го класса защиты Убежище 3 -го класса защиты Убежище 4 -го класса защиты Коэффициент ослабления 20 300 5 000 3 000 2 000 1 000 Производственные 1 -этажные здания 7 Производственные 3 -этажные здания: 1 -й этаж 2 -й этаж 3 -й этаж 5 7, 5 6 Жилые каменные 1 -этажные здания: 1 -й этаж подвал 12 46 Жилые каменные 2 -этажные здания: 1 -й этаж 2 -й этаж подвал 19 17 125

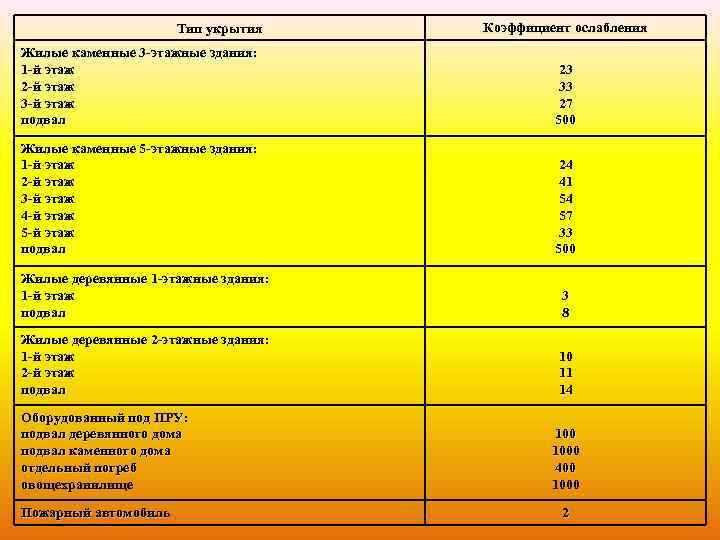

Тип укрытия Коэффициент ослабления Жилые каменные 3 -этажные здания: 1 -й этаж 2 -й этаж 3 -й этаж подвал 23 33 27 500 Жилые каменные 5 -этажные здания: 1 -й этаж 2 -й этаж 3 -й этаж 4 -й этаж 5 -й этаж подвал 24 41 54 57 33 500 Жилые деревянные 1 -этажные здания: 1 -й этаж подвал 3 8 Жилые деревянные 2 -этажные здания: 1 -й этаж 2 -й этаж подвал 10 11 14 Оборудованный под ПРУ: подвал деревянного дома подвал каменного дома отдельный погреб овощехранилище Пожарный автомобиль 1000 400 1000 2

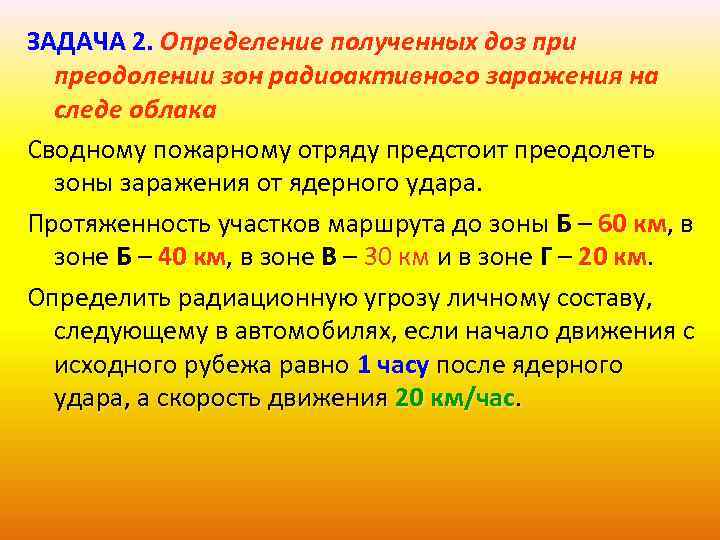

ЗАДАЧА 2. Определение полученных доз при преодолении зон радиоактивного заражения на следе облака Сводному пожарному отряду предстоит преодолеть зоны заражения от ядерного удара. Протяженность участков маршрута до зоны Б – 60 км, в зоне Б – 40 км, в зоне В – 30 км и в зоне Г – 20 км. Определить радиационную угрозу личному составу, следующему в автомобилях, если начало движения с исходного рубежа равно 1 часу после ядерного удара, а скорость движения 20 км/час.

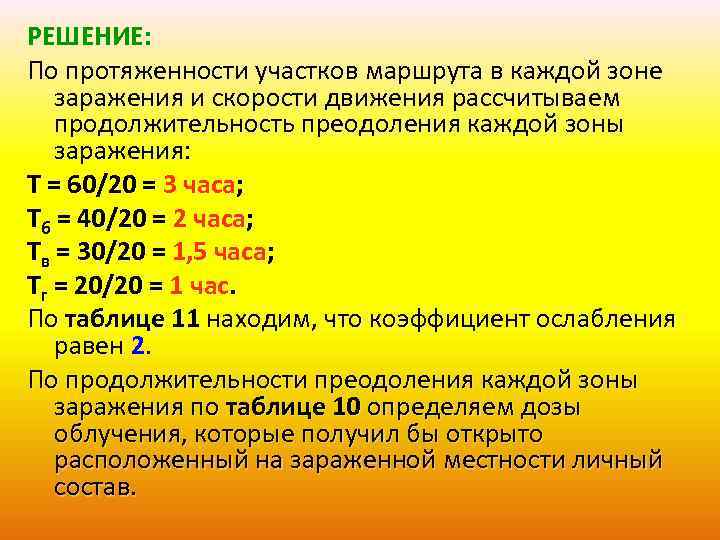

РЕШЕНИЕ: По протяженности участков маршрута в каждой зоне заражения и скорости движения рассчитываем продолжительность преодоления каждой зоны заражения: Т = 60/20 = 3 часа; Тб = 40/20 = 2 часа; Тв = 30/20 = 1, 5 часа; Тг = 20/20 = 1 час. По таблице 11 находим, что коэффициент ослабления равен 2. По продолжительности преодоления каждой зоны заражения по таблице 10 определяем дозы облучения, которые получил бы открыто расположенный на зараженной местности личный состав.

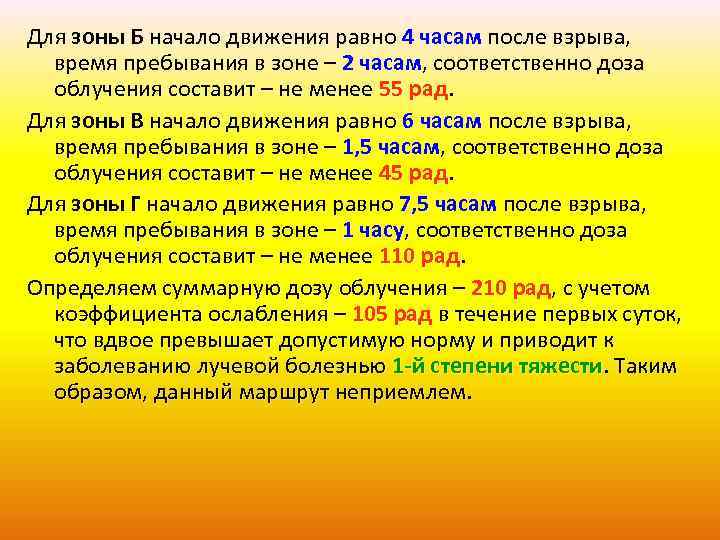

Для зоны Б начало движения равно 4 часам после взрыва, время пребывания в зоне – 2 часам, соответственно доза облучения составит – не менее 55 рад. Для зоны В начало движения равно 6 часам после взрыва, время пребывания в зоне – 1, 5 часам, соответственно доза облучения составит – не менее 45 рад. Для зоны Г начало движения равно 7, 5 часам после взрыва, время пребывания в зоне – 1 часу, соответственно доза облучения составит – не менее 110 рад. Определяем суммарную дозу облучения – 210 рад, с учетом коэффициента ослабления – 105 рад в течение первых суток, что вдвое превышает допустимую норму и приводит к заболеванию лучевой болезнью 1 -й степени тяжести. Таким образом, данный маршрут неприемлем.
