Тема 2 Основы организации связи РТО и АСУ

Тема 2 «Основы организации связи, РТО и АСУ ВВС» Занятие 10 «Особенности организации связи, РТО и применения АСУ в военно-транспортном авиационном полку (втап)»

Учебные вопросы 1. Факторы, определяющие организацию связи, РТО и применение АСУ в втап. 2. Силы и средства связи, РТО и АСУ в втап. 3. Особенности организации наземной радиосвязи в втап. Схема наземной радиосвязи в втап.

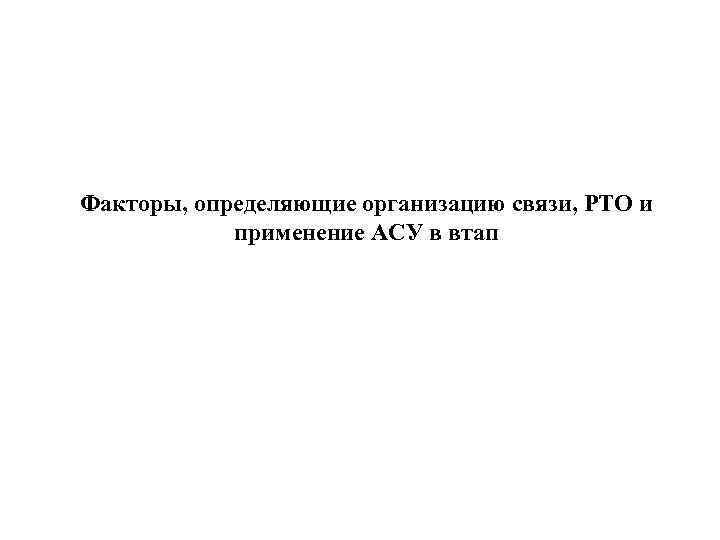

Факторы, определяющие организацию связи, РТО и применение АСУ в втап

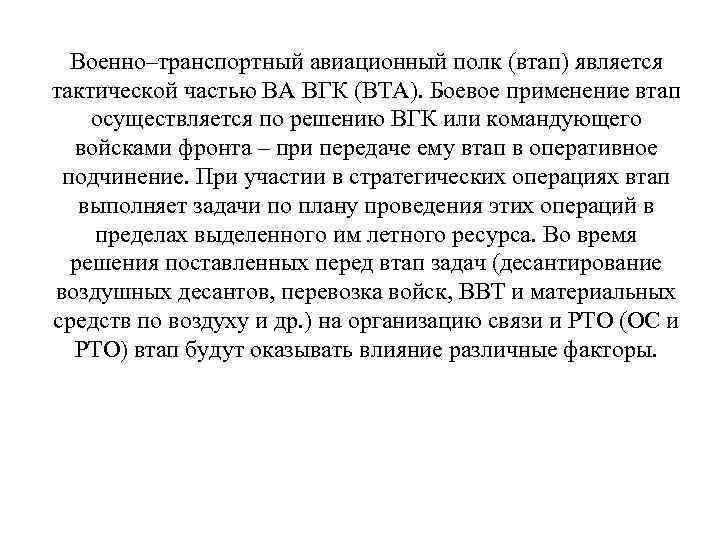

Военно–транспортный авиационный полк (втап) является тактической частью ВА ВГК (ВТА). Боевое применение втап осуществляется по решению ВГК или командующего войсками фронта – при передаче ему втап в оперативное подчинение. При участии в стратегических операциях втап выполняет задачи по плану проведения этих операций в пределах выделенного им летного ресурса. Во время решения поставленных перед втап задач (десантирование воздушных десантов, перевозка войск, ВВТ и материальных средств по воздуху и др. ) на организацию связи и РТО (ОС и РТО) втап будут оказывать влияние различные факторы.

При выполнении поставленной задачи втап будет действовать в различных условиях, которые определяются характером и сроками их выполнения, составом привлекаемых от ВТА сил, положением и размерами районов десантирования (выгрузки войск), ожидаемым противодействием противника, своевременностью и четкостью организации и проведения обеспечивающих мероприятий и взаимодействия с сухопутными войсками и другими родами авиации. На организацию связи и РТО втап оказывают влияние факторы всех групп.

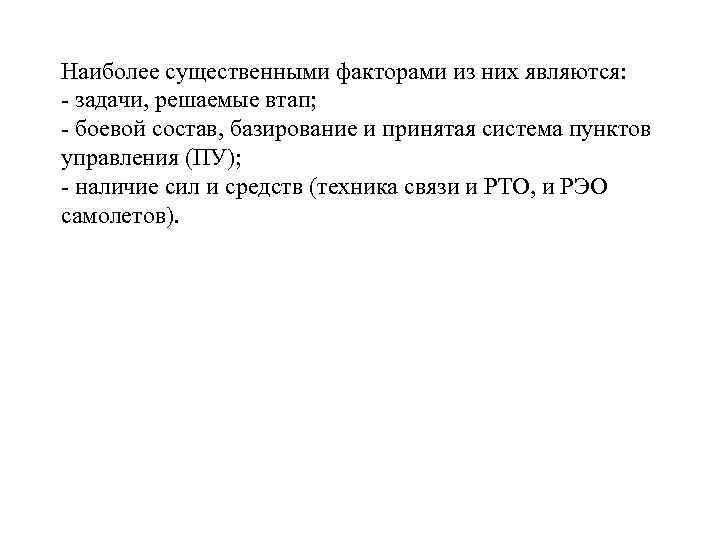

Наиболее существенными факторами из них являются: - задачи, решаемые втап; - боевой состав, базирование и принятая система пунктов управления (ПУ); - наличие сил и средств (техника связи и РТО, и РЭО самолетов).

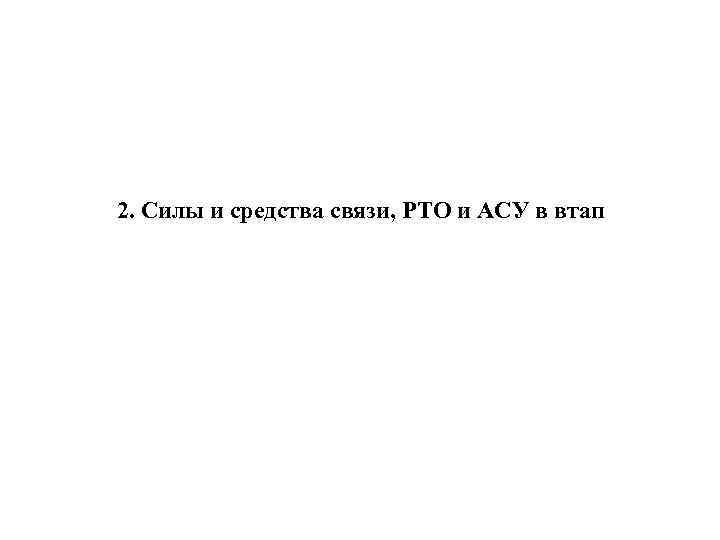

2. Силы и средства связи, РТО и АСУ в втап

Для развертывания системы связи и РТО втап применяются радио, радиорелейные, проводные, сигнальные средства связи, средства радиосветотехнического и радиолокационного обеспечения. Эти средства организационно сведены в отдельный батальон связи и радиотехнического обеспечения (обс и РТО).

Отдельный батальон связи и РТО входит в состав втад и подчиняется командиру дивизии. В оперативном отношении батальон подчинен командиру втап. В специальном отношении – начальнику связи втап.

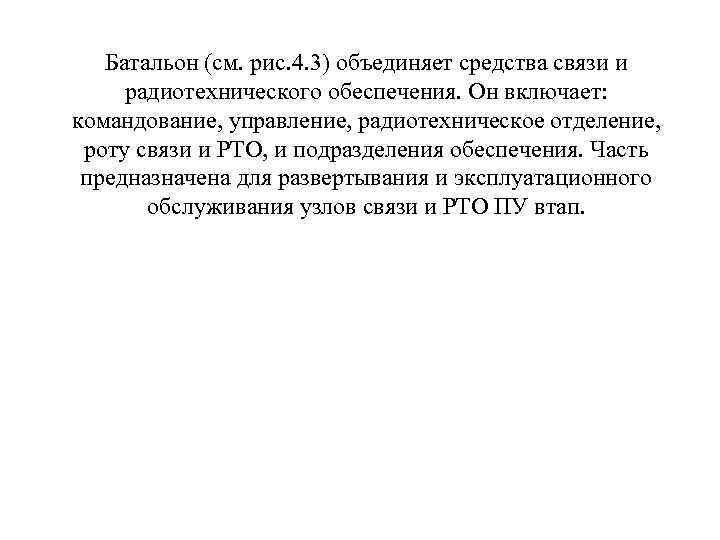

Батальон (см. рис. 4. 3) объединяет средства связи и радиотехнического обеспечения. Он включает: командование, управление, радиотехническое отделение, роту связи и РТО, и подразделения обеспечения. Часть предназначена для развертывания и эксплуатационного обслуживания узлов связи и РТО ПУ втап.

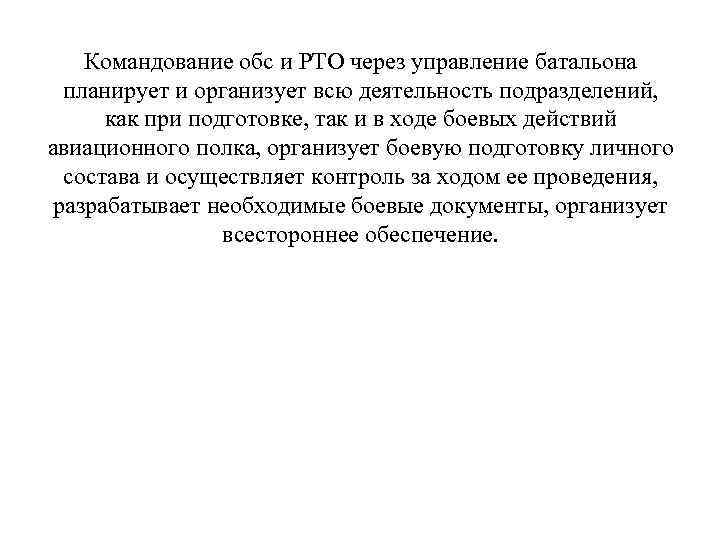

Командование обс и РТО через управление батальона планирует и организует всю деятельность подразделений, как при подготовке, так и в ходе боевых действий авиационного полка, организует боевую подготовку личного состава и осуществляет контроль за ходом ее проведения, разрабатывает необходимые боевые документы, организует всестороннее обеспечение.

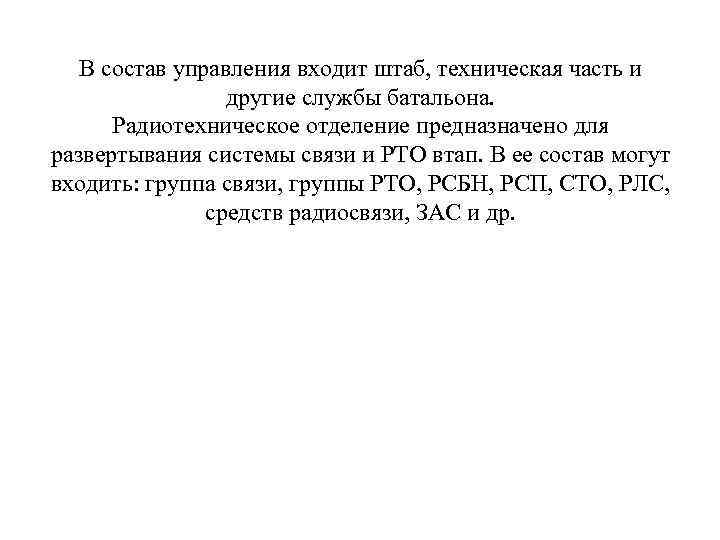

В состав управления входит штаб, техническая часть и другие службы батальона. Радиотехническое отделение предназначено для развертывания системы связи и РТО втап. В ее состав могут входить: группа связи, группы РТО, РСБН, РСП, СТО, РЛС, средств радиосвязи, ЗАС и др.

Группа РТО имеет на вооружении технику и средства: ПАР 10, ПРМГ-76, Р-845. Она совместно с группой РСБН, которая в своем составе имеет РСБН-4 Н(-8), группой СТО, имеющей на вооружении КНС-4, «Луч-2» , АПП-90 (АПМ-90), ЭСД-50, и группой РСП, которая имеет в своем составе РСП-6 М 2, АРП-11, ВИСП-75(-95), могут развернуть оборудование системы посадки по схеме ССП-1.

Группа РЛС в составе П-18 и ПРВ-16 предназначена для РЛО боевых действий втап в районе КП аэродрома.

Группа средств радиосвязи предназначена для развертывания и обслуживания радиоцентра УС и РТО КП втап. Она имеет в своем составе Р-159, Р-845, Р-809, Р-838, Р-871, Р-880, Р 161, Р-137, Р-415(-419), «Молния» , «Циклон» .

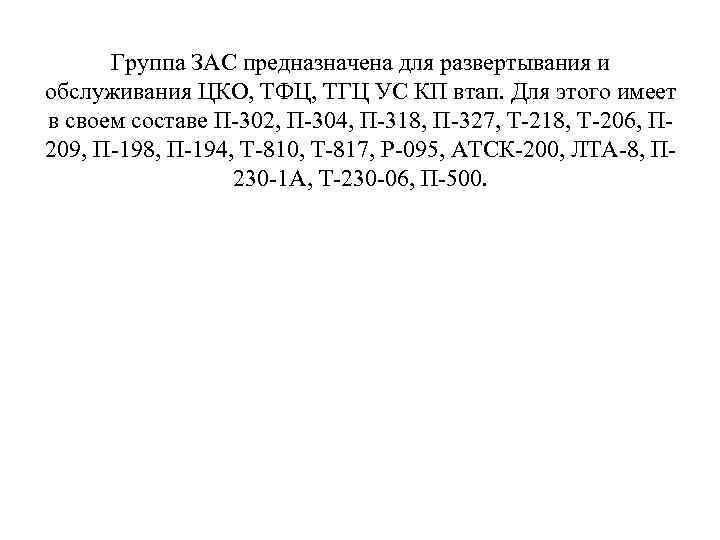

Группа ЗАС предназначена для развертывания и обслуживания ЦКО, ТФЦ, ТГЦ УС КП втап. Для этого имеет в своем составе П-302, П-304, П-318, П-327, Т-218, Т-206, П 209, П-198, П-194, Т-810, Т-817, Р-095, АТСК-200, ЛТА-8, П 230 -1 А, Т-230 -06, П-500.

Взвод связи предназначен для развертывания и обслуживания элементов УС и РТО ЗКП и КП оперативного аэродрома втап. В своем составе имеет технику и средства связи: П-537, П-193, П-201, Р-161, Р-845, СКП-11, Р-159, Р 309, П-500, ОРМ-75.

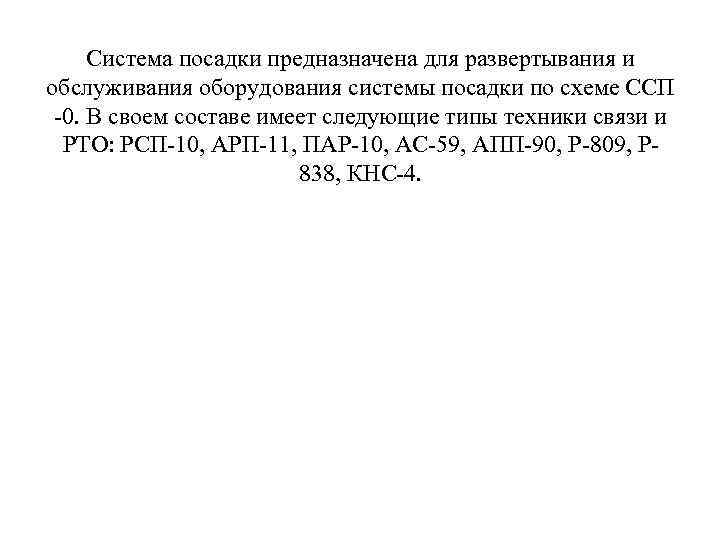

Система посадки предназначена для развертывания и обслуживания оборудования системы посадки по схеме ССП -0. В своем составе имеет следующие типы техники связи и РТО: РСП-10, АРП-11, ПАР-10, АС-59, АПП-90, Р-809, Р 838, КНС-4.

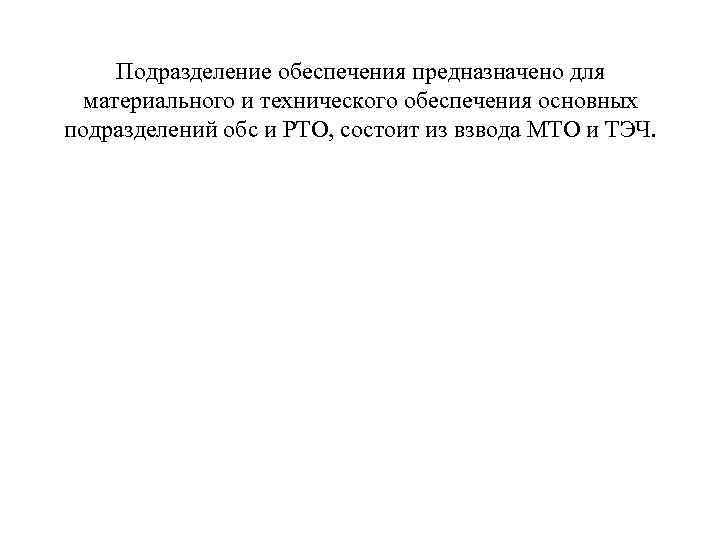

Подразделение обеспечения предназначено для материального и технического обеспечения основных подразделений обс и РТО, состоит из взвода МТО и ТЭЧ.

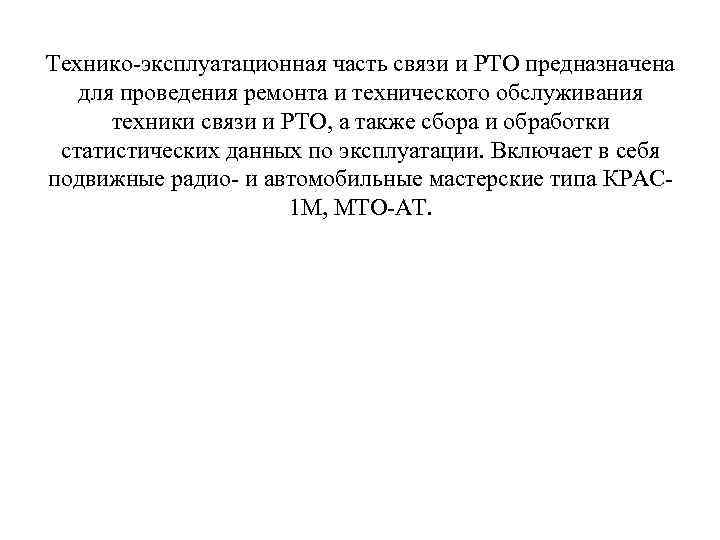

Технико-эксплуатационная часть связи и РТО предназначена для проведения ремонта и технического обслуживания техники связи и РТО, а также сбора и обработки статистических данных по эксплуатации. Включает в себя подвижные радио- и автомобильные мастерские типа КРАС 1 М, МТО-АТ.

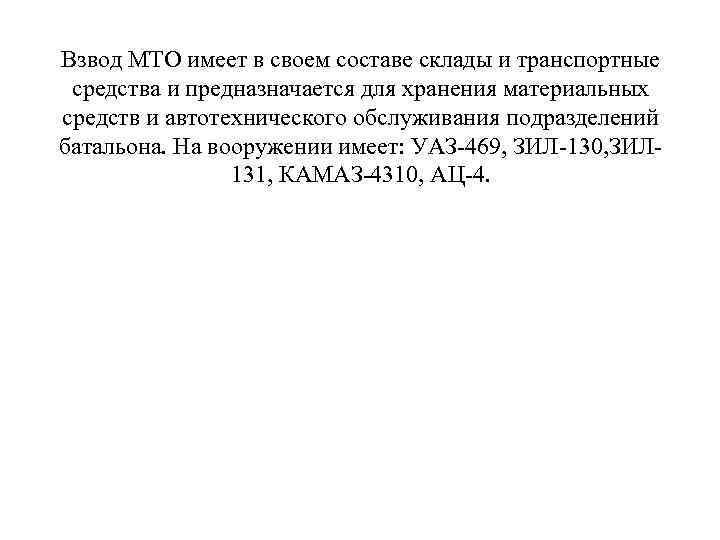

Взвод МТО имеет в своем составе склады и транспортные средства и предназначается для хранения материальных средств и автотехнического обслуживания подразделений батальона. На вооружении имеет: УАЗ-469, ЗИЛ-130, ЗИЛ 131, КАМАЗ-4310, АЦ-4.

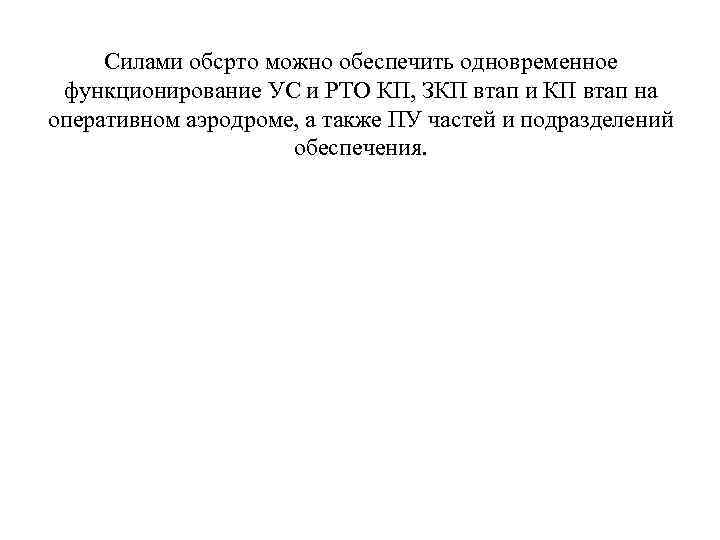

Силами обсрто можно обеспечить одновременное функционирование УС и РТО КП, ЗКП втап и КП втап на оперативном аэродроме, а также ПУ частей и подразделений обеспечения.

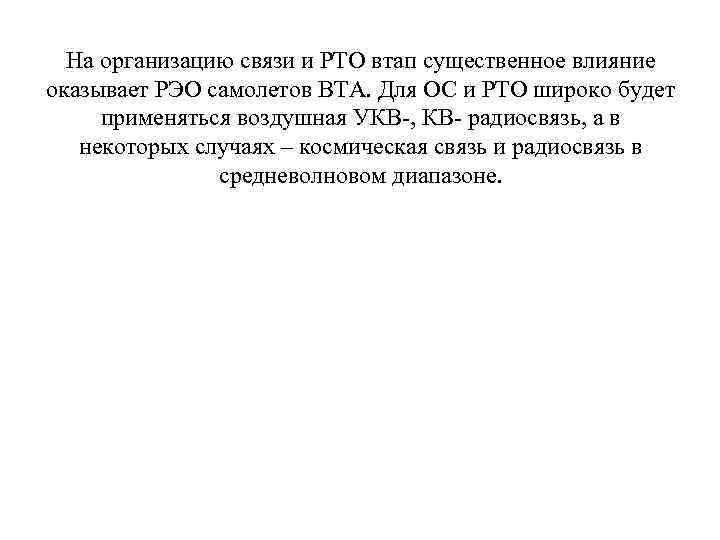

На организацию связи и РТО втап существенное влияние оказывает РЭО самолетов ВТА. Для ОС и РТО широко будет применяться воздушная УКВ-, КВ- радиосвязь, а в некоторых случаях – космическая связь и радиосвязь в средневолновом диапазоне.

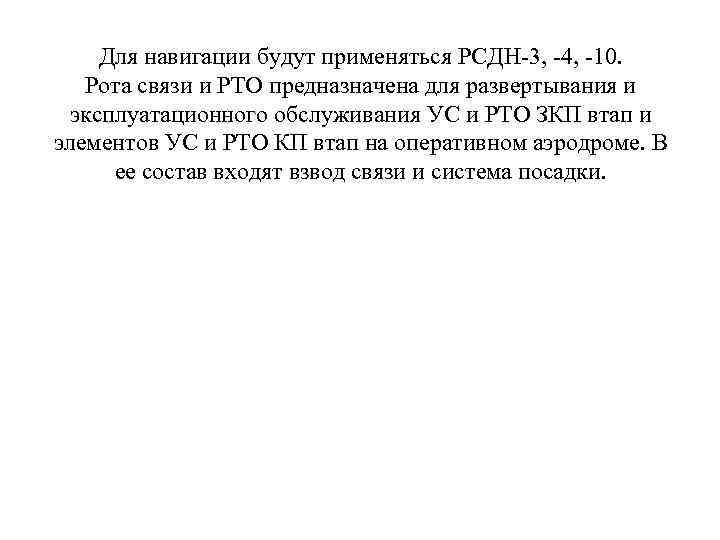

Для навигации будут применяться РСДН-3, -4, -10. Рота связи и РТО предназначена для развертывания и эксплуатационного обслуживания УС и РТО ЗКП втап и элементов УС и РТО КП втап на оперативном аэродроме. В ее состав входят взвод связи и система посадки.

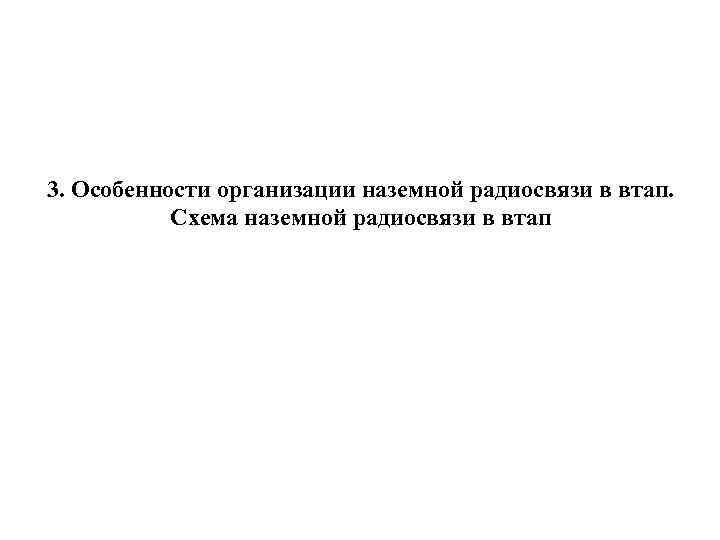

3. Особенности организации наземной радиосвязи в втап. Схема наземной радиосвязи в втап

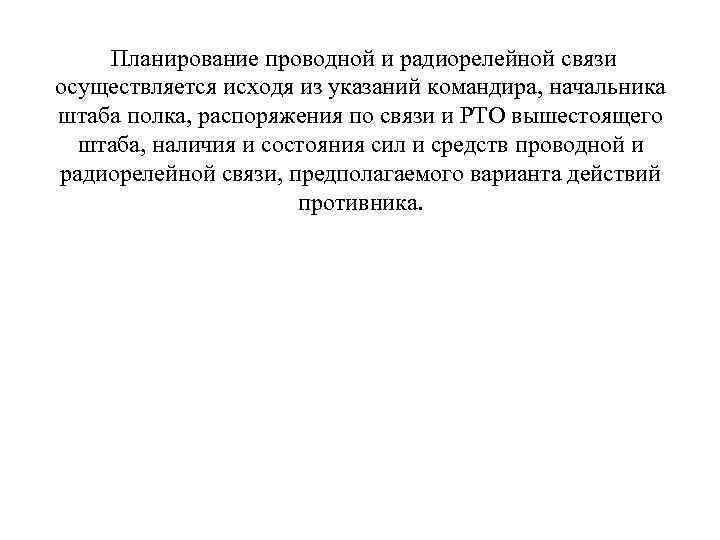

Планирование проводной и радиорелейной связи осуществляется исходя из указаний командира, начальника штаба полка, распоряжения по связи и РТО вышестоящего штаба, наличия и состояния сил и средств проводной и радиорелейной связи, предполагаемого варианта действий противника.

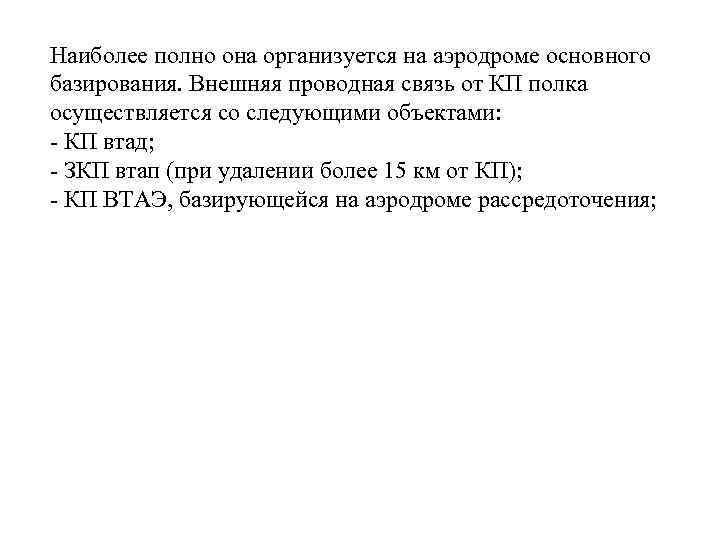

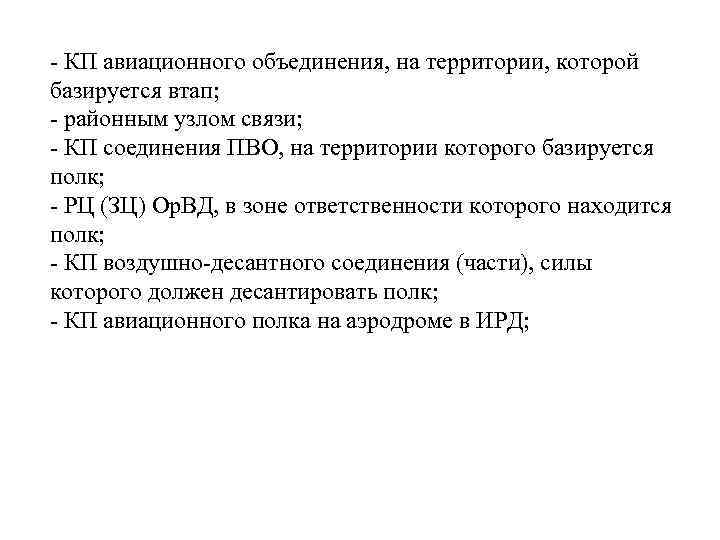

Наиболее полно она организуется на аэродроме основного базирования. Внешняя проводная связь от КП полка осуществляется со следующими объектами: - КП втад; - ЗКП втап (при удалении более 15 км от КП); - КП ВТАЭ, базирующейся на аэродроме рассредоточения;

- КП авиационного объединения, на территории, которой базируется втап; - районным узлом связи; - КП соединения ПВО, на территории которого базируется полк; - РЦ (ЗЦ) Ор. ВД, в зоне ответственности которого находится полк; - КП воздушно-десантного соединения (части), силы которого должен десантировать полк; - КП авиационного полка на аэродроме в ИРД;

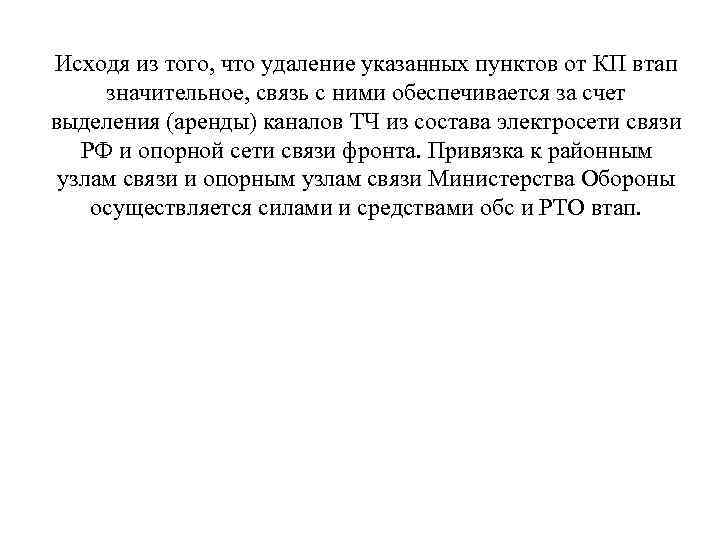

Исходя из того, что удаление указанных пунктов от КП втап значительное, связь с ними обеспечивается за счет выделения (аренды) каналов ТЧ из состава электросети связи РФ и опорной сети связи фронта. Привязка к районным узлам связи и опорным узлам связи Министерства Обороны осуществляется силами и средствами обс и РТО втап.

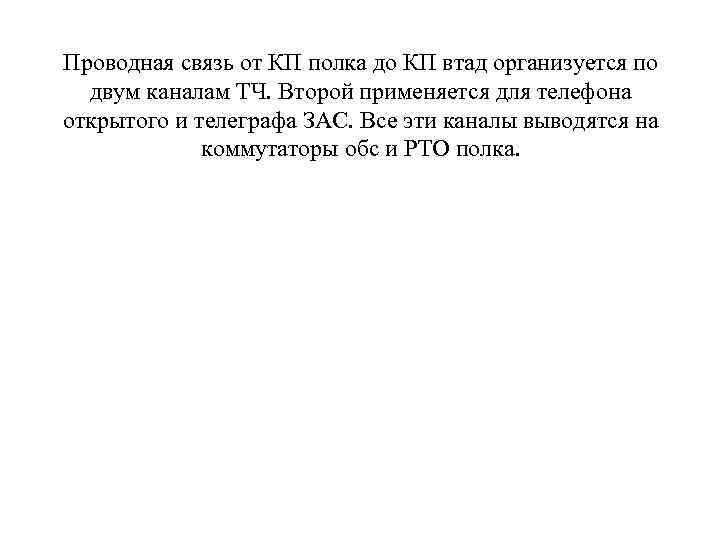

Проводная связь от КП полка до КП втад организуется по двум каналам ТЧ. Второй применяется для телефона открытого и телеграфа ЗАС. Все эти каналы выводятся на коммутаторы обс и РТО полка.

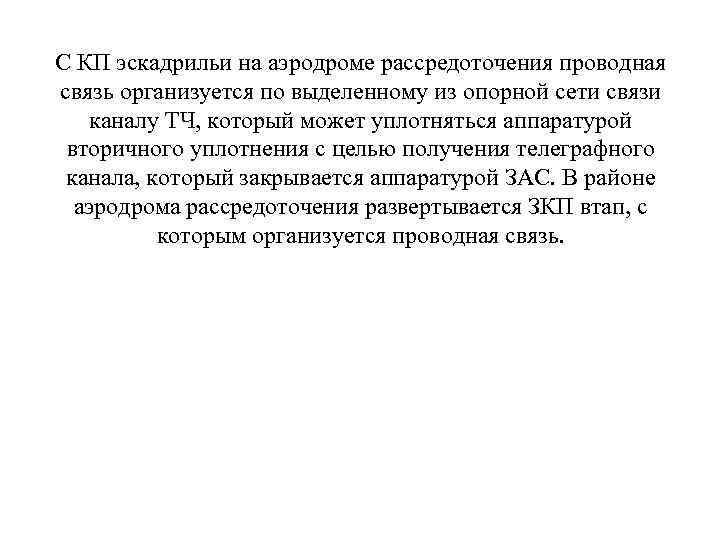

С КП эскадрильи на аэродроме рассредоточения проводная связь организуется по выделенному из опорной сети связи каналу ТЧ, который может уплотняться аппаратурой вторичного уплотнения с целью получения телеграфного канала, который закрывается аппаратурой ЗАС. В районе аэродрома рассредоточения развертывается ЗКП втап, с которым организуется проводная связь.

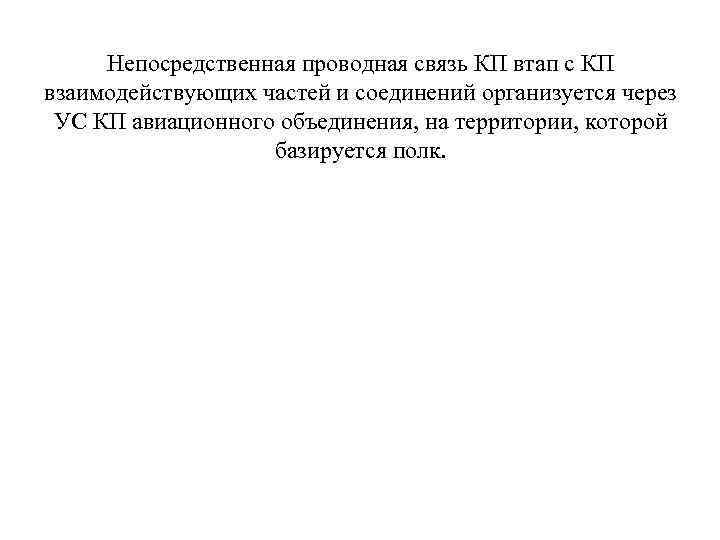

Непосредственная проводная связь КП втап с КП взаимодействующих частей и соединений организуется через УС КП авиационного объединения, на территории, которой базируется полк.

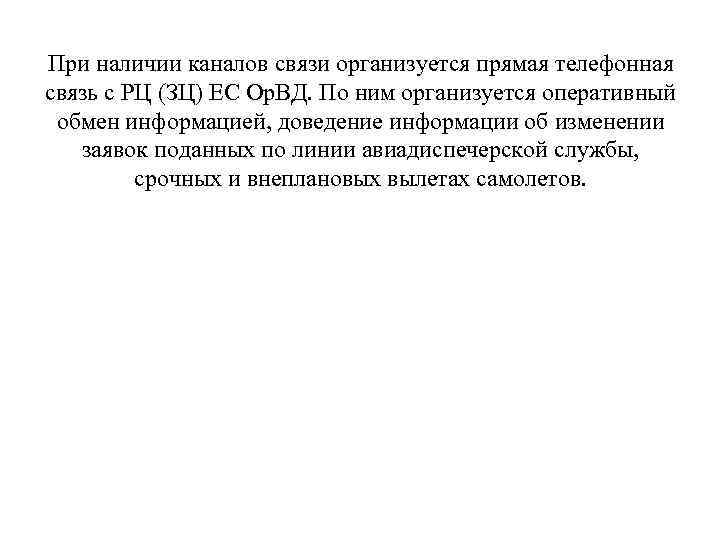

При наличии каналов связи организуется прямая телефонная связь с РЦ (ЗЦ) ЕС Ор. ВД. По ним организуется оперативный обмен информацией, доведение информации об изменении заявок поданных по линии авиадиспечерской службы, срочных и внеплановых вылетах самолетов.

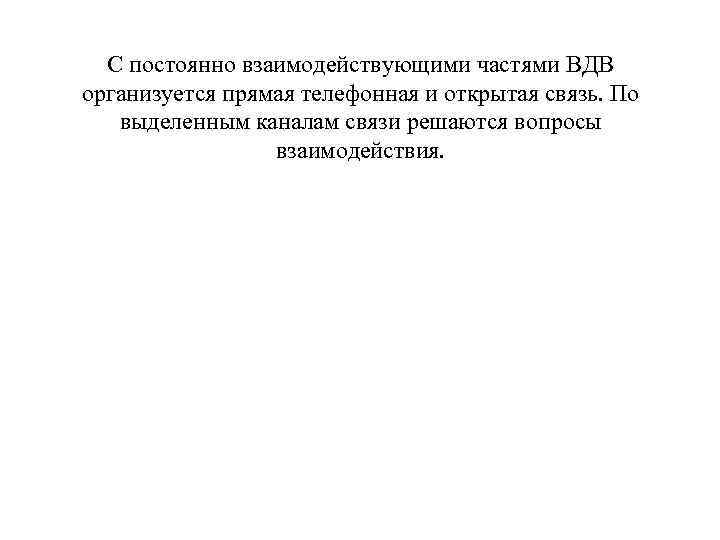

С постоянно взаимодействующими частями ВДВ организуется прямая телефонная и открытая связь. По выделенным каналам связи решаются вопросы взаимодействия.

Проводная связь от КП полка организуется с КП подчиненных авиационных эскадрилий с СКП, КДП, ПУ ИАС, дежурным подразделением, центром радиосвязи (ПДРЦ и ПРЦ), группой радиорелейных станций, КП ЗРЧ, РЛС, МРЛ, секторами наземной обороны аэродрома, ПУ авиационно-технической части, ПУ АТО и другими объектами гарнизона (караульное помещение, квартиры руководящего состава гарнизона и т. п. ).

Как правило, основной аэродром втап каблирован по кольцевой или полукольцевой схеме. Подключение абонентов телефонной сети осуществляется через кросс УС РТО полка, а абонентские соединения – через автоматический (ручной) коммутаторы. Строительство проводных линий связи осуществляется силами и средствами радиотехнического отделения обс и РТО.

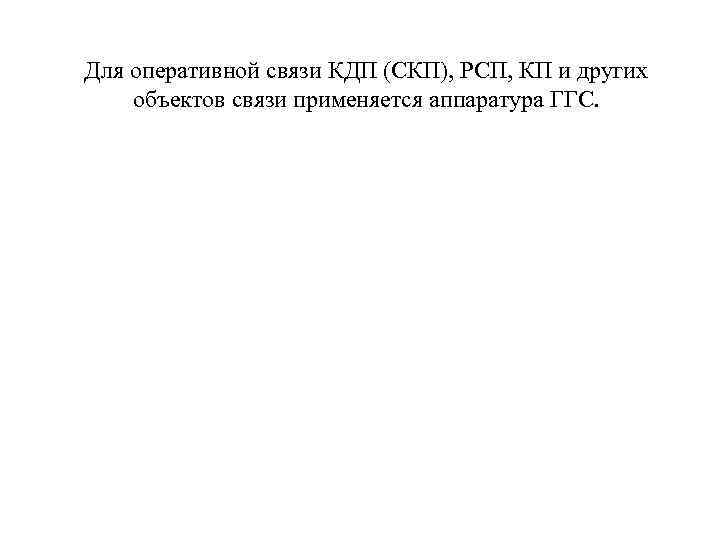

Для оперативной связи КДП (СКП), РСП, КП и других объектов связи применяется аппаратура ГГС.

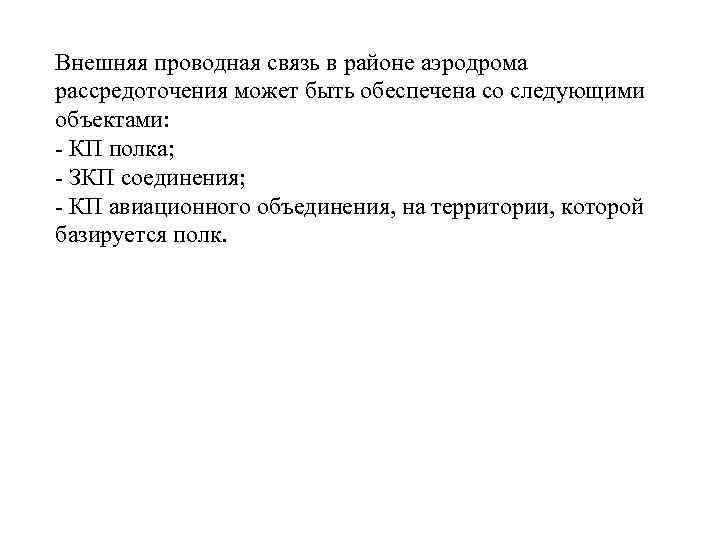

Внешняя проводная связь в районе аэродрома рассредоточения может быть обеспечена со следующими объектами: - КП полка; - ЗКП соединения; - КП авиационного объединения, на территории, которой базируется полк.

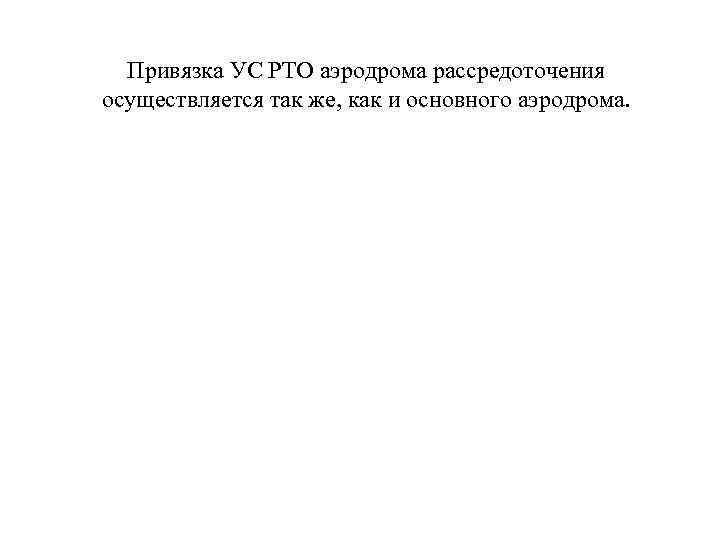

Привязка УС РТО аэродрома рассредоточения осуществляется так же, как и основного аэродрома.

На аэродромах временного базирования (ИРД, погрузки, выгрузки) проводная связь обеспечивается силами и средствами той части связи и РТО, которая обеспечивает этот аэродром. Хотя для непосредственного управления эскадрильями и подразделениями полка, обеспечения взаимодействия с перевозимыми войсками от КП полка до района погрузки прокладываются линии проводной связи силами роты связи и РТО. Могут быть проложены линии до КП командира десантного подразделения в районе ожидания, а также до ВПУ соединения.

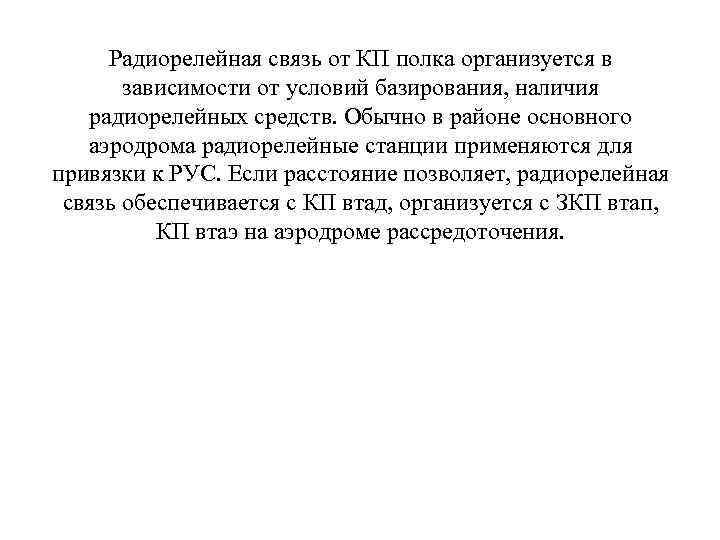

Радиорелейная связь от КП полка организуется в зависимости от условий базирования, наличия радиорелейных средств. Обычно в районе основного аэродрома радиорелейные станции применяются для привязки к РУС. Если расстояние позволяет, радиорелейная связь обеспечивается с КП втад, организуется с ЗКП втап, КП втаэ на аэродроме рассредоточения.

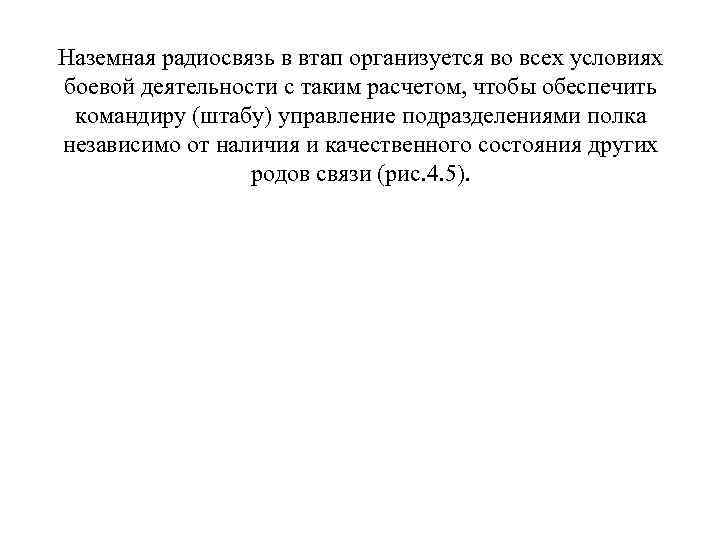

Наземная радиосвязь в втап организуется во всех условиях боевой деятельности с таким расчетом, чтобы обеспечить командиру (штабу) управление подразделениями полка независимо от наличия и качественного состояния других родов связи (рис. 4. 5).

Решение на организацию наземной радиосвязи начальник связи и РТО полка принимает лично и несет за него непосредственную ответственность. Планирование связи и РТО осуществляется исходя из решения командира полка, указаний начальника штаба, распоряжения по связи и РТО штаба авиационного соединения, наличия и состояния сил и средств связи и РТО, предполагаемого варианта действий противника.

В процессе планирования начальник связи и РТО полка уясняет задачу, оценивает обстановку и принимает решение на организацию связи и РТО, отрабатывает рабочие документы наземной радиосвязи. Решением штаба втап организуется радиосети и радионаправления по аналогии с рассмотренными ранее полками.

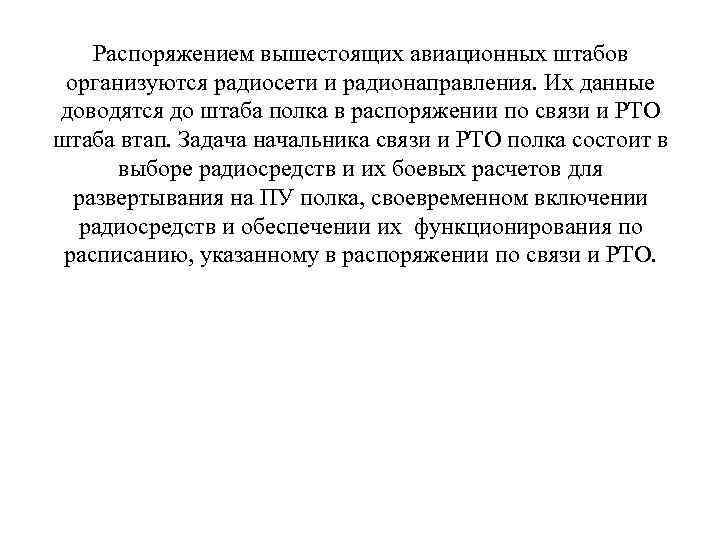

Распоряжением вышестоящих авиационных штабов организуются радиосети и радионаправления. Их данные доводятся до штаба полка в распоряжении по связи и РТО штаба втап. Задача начальника связи и РТО полка состоит в выборе радиосредств и их боевых расчетов для развертывания на ПУ полка, своевременном включении радиосредств и обеспечении их функционирования по расписанию, указанному в распоряжении по связи и РТО.

Прием боевых приказов, распоряжений, команд и другой служебной информации, исходящей из соединения, а также передача донесений осуществляется в радиосети штаба втап. В состав радиосети входят радиостанции КП подчиннных полку и главная радиостанция КП втап. Кроме того, в эту радиосеть могут входить радиостанции наземных эшелонов и комендатур аэродромов рассредоточения. Состав корреспондентов радиосети непостоянен и зависит от состава авиационного соединения и условий их базирования.

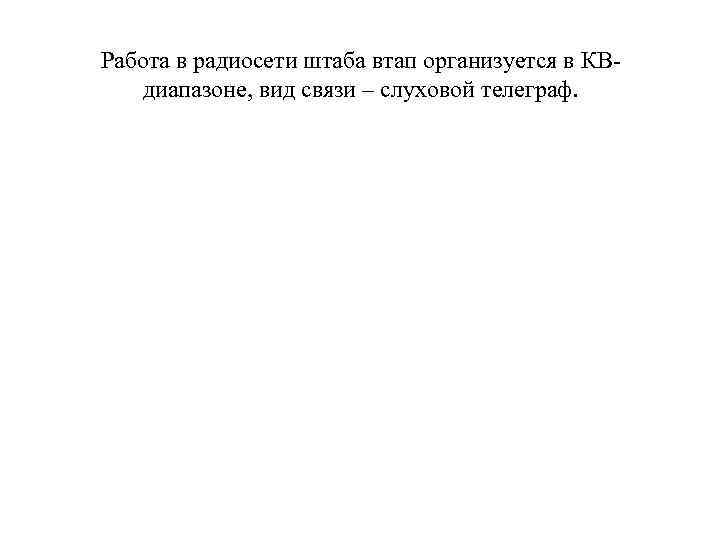

Работа в радиосети штаба втап организуется в КВдиапазоне, вид связи – слуховой телеграф.

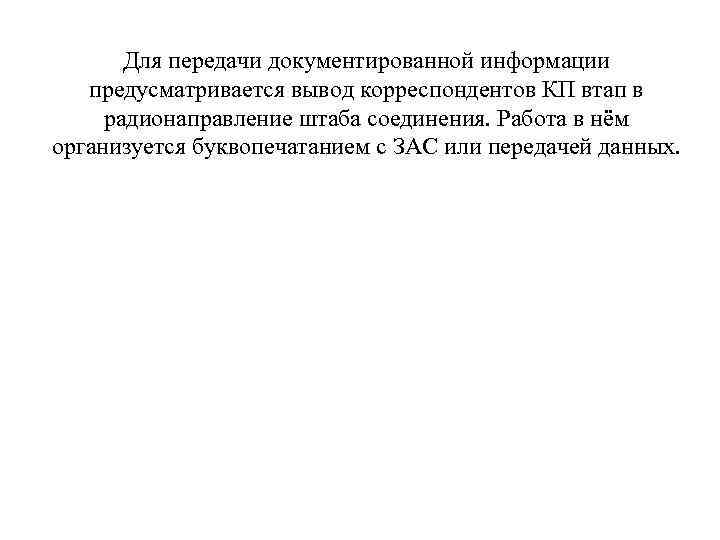

Для передачи документированной информации предусматривается вывод корреспондентов КП втап в радионаправление штаба соединения. Работа в нём организуется буквопечатанием с ЗАС или передачей данных.

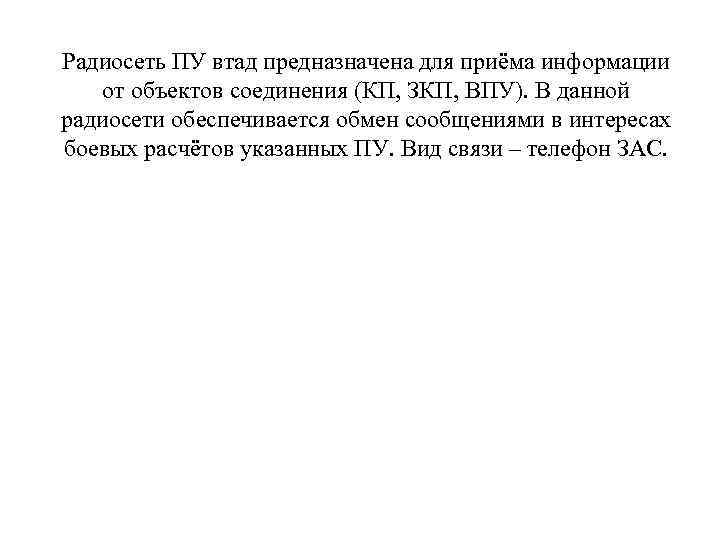

Радиосеть ПУ втад предназначена для приёма информации от объектов соединения (КП, ЗКП, ВПУ). В данной радиосети обеспечивается обмен сообщениями в интересах боевых расчётов указанных ПУ. Вид связи – телефон ЗАС.

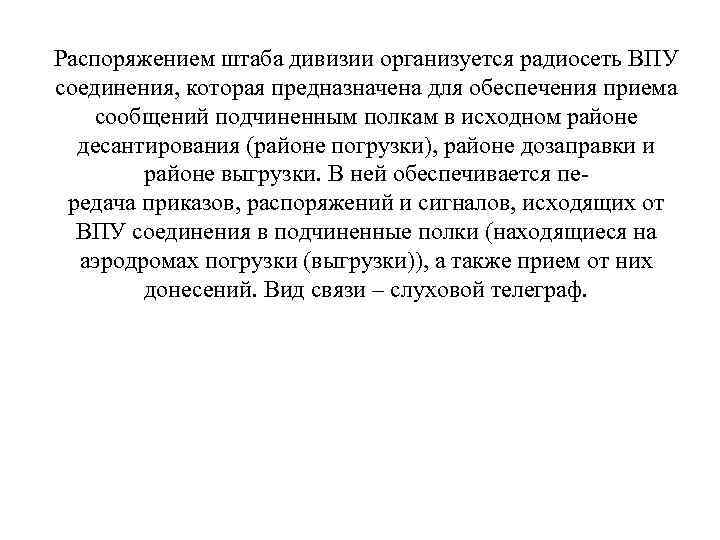

Распоряжением штаба дивизии организуется радиосеть ВПУ соединения, которая предназначена для обеспечения приема сообщений подчиненным полкам в исходном районе десантирования (районе погрузки), районе дозаправки и районе выгрузки. В ней обеспечивается передача приказов, распоряжений и сигналов, исходящих от ВПУ соединения в подчиненные полки (находящиеся на аэродромах погрузки (выгрузки)), а также прием от них донесений. Вид связи – слуховой телеграф.

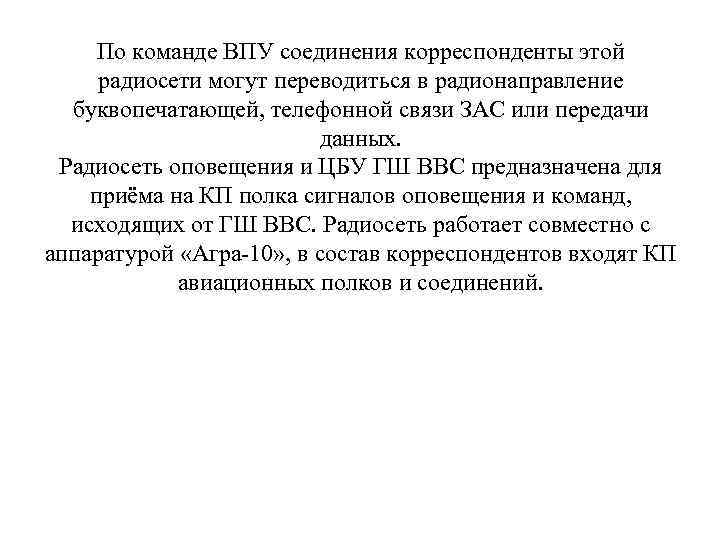

По команде ВПУ соединения корреспонденты этой радиосети могут переводиться в радионаправление буквопечатающей, телефонной связи ЗАС или передачи данных. Радиосеть оповещения и ЦБУ ГШ ВВС предназначена для приёма на КП полка сигналов оповещения и команд, исходящих от ГШ ВВС. Радиосеть работает совместно с аппаратурой «Агра-10» , в состав корреспондентов входят КП авиационных полков и соединений.

Радиосеть ГШ ВВС предназначена для приема директив, приказов и распоряжений, исходящих непосредственно от ГШ ВВС и передачи ему донесений. Эта радиосеть организуется Главным штабом ВВС в диапазоне коротких волн. В состав корреспондентов входят командование ВТА и втад, а также авиационные объединения и соединения других родов авиации. Работа в данной радиосети осуществляется слуховым телеграфом ЗАС. Порядок и время работы определяются указаниями ГШ ВВС.

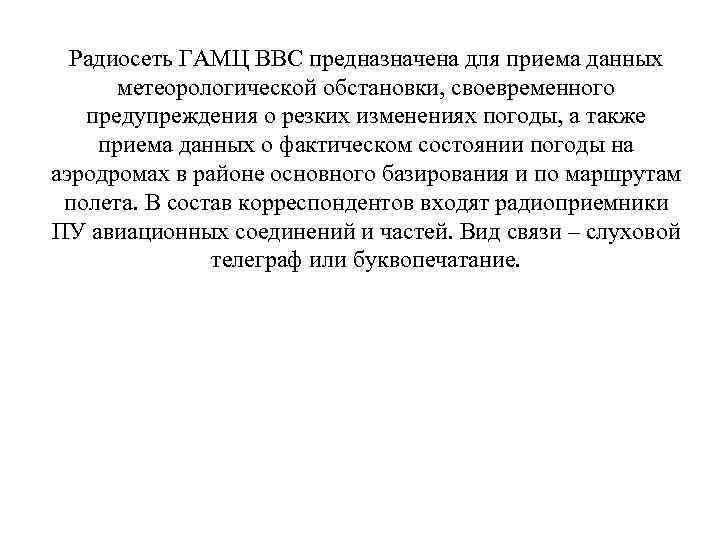

Радиосеть ГАМЦ ВВС предназначена для приема данных метеорологической обстановки, своевременного предупреждения о резких изменениях погоды, а также приема данных о фактическом состоянии погоды на аэродромах в районе основного базирования и по маршрутам полета. В состав корреспондентов входят радиоприемники ПУ авиационных соединений и частей. Вид связи – слуховой телеграф или буквопечатание.

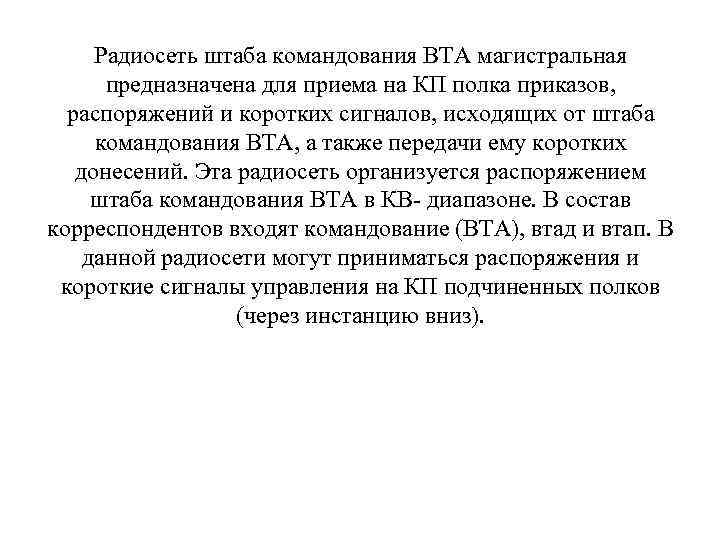

Радиосеть штаба командования ВТА магистральная предназначена для приема на КП полка приказов, распоряжений и коротких сигналов, исходящих от штаба командования ВТА, а также передачи ему коротких донесений. Эта радиосеть организуется распоряжением штаба командования ВТА в КВ- диапазоне. В состав корреспондентов входят командование (ВТА), втад и втап. В данной радиосети могут приниматься распоряжения и короткие сигналы управления на КП подчиненных полков (через инстанцию вниз).

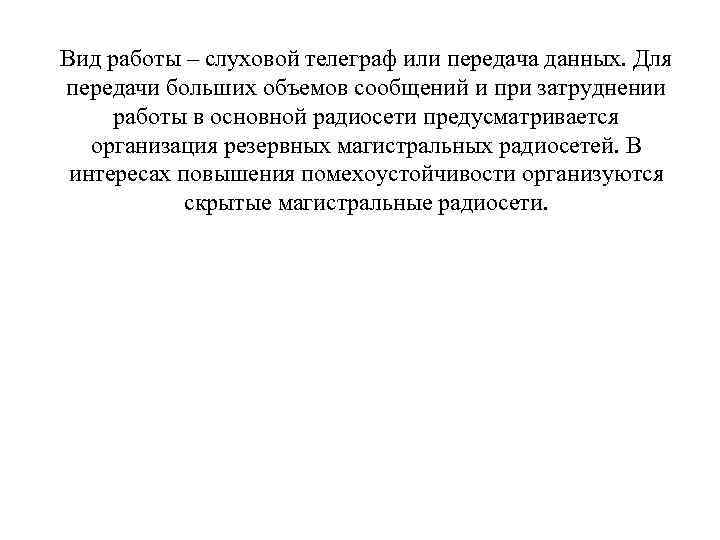

Вид работы – слуховой телеграф или передача данных. Для передачи больших объемов сообщений и при затруднении работы в основной радиосети предусматривается организация резервных магистральных радиосетей. В интересах повышения помехоустойчивости организуются скрытые магистральные радиосети.

Для обеспечения приема документированных сообщений, а также больших объемов информации полки и дивизии могут, выведены для работы в радионаправления штаба командования ВТА. В этом случае основным видом связи является буквопечатание ЗАС или передача данных. Возможна работа в радионаправлениях и по телефону ЗАС. Сигнал об открытии радионаправления может быть передан в радиосети штаба командования ВТА магистрально или по действующим каналам проводной или спутниковой связи.

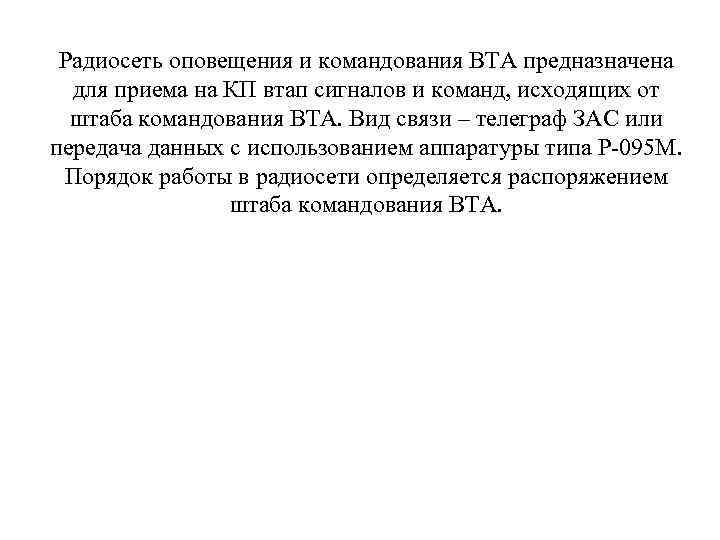

Радиосеть оповещения и командования ВТА предназначена для приема на КП втап сигналов и команд, исходящих от штаба командования ВТА. Вид связи – телеграф ЗАС или передача данных с использованием аппаратуры типа Р-095 М. Порядок работы в радиосети определяется распоряжением штаба командования ВТА.

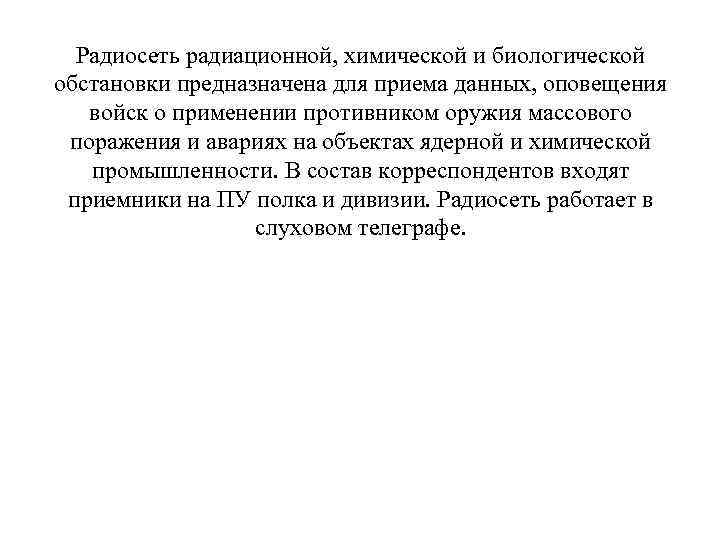

Радиосеть радиационной, химической и биологической обстановки предназначена для приема данных, оповещения войск о применении противником оружия массового поражения и авариях на объектах ядерной и химической промышленности. В состав корреспондентов входят приемники на ПУ полка и дивизии. Радиосеть работает в слуховом телеграфе.

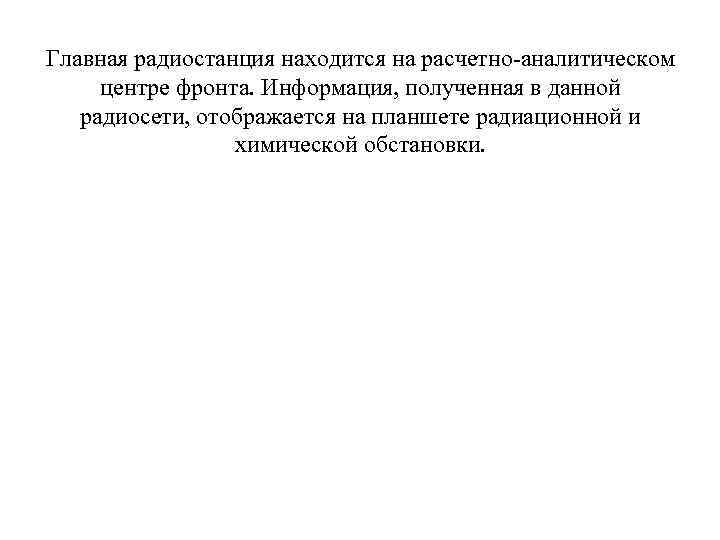

Главная радиостанция находится на расчетно-аналитическом центре фронта. Информация, полученная в данной радиосети, отображается на планшете радиационной и химической обстановки.

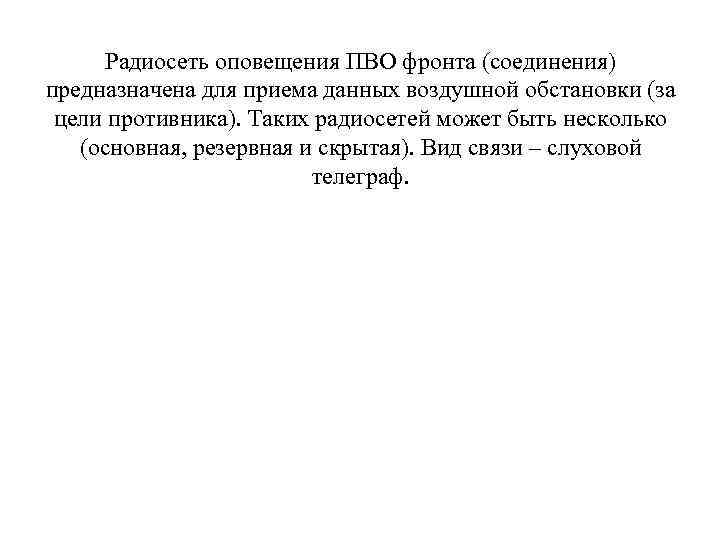

Радиосеть оповещения ПВО фронта (соединения) предназначена для приема данных воздушной обстановки (за цели противника). Таких радиосетей может быть несколько (основная, резервная и скрытая). Вид связи – слуховой телеграф.

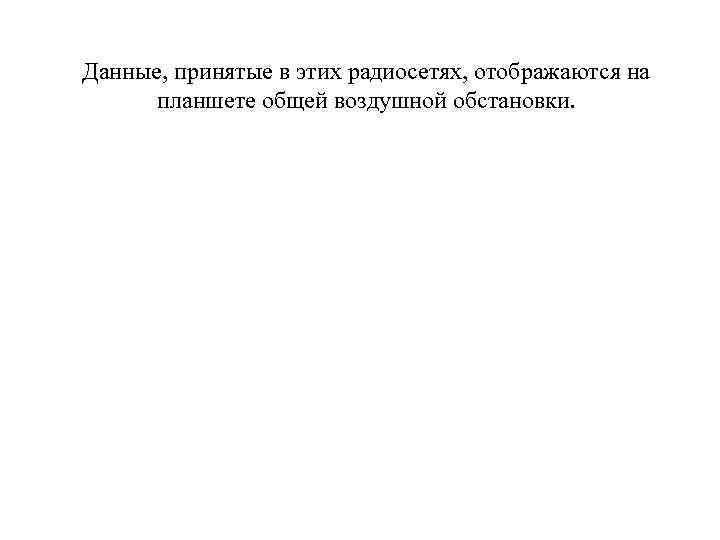

Данные, принятые в этих радиосетях, отображаются на планшете общей воздушной обстановки.
