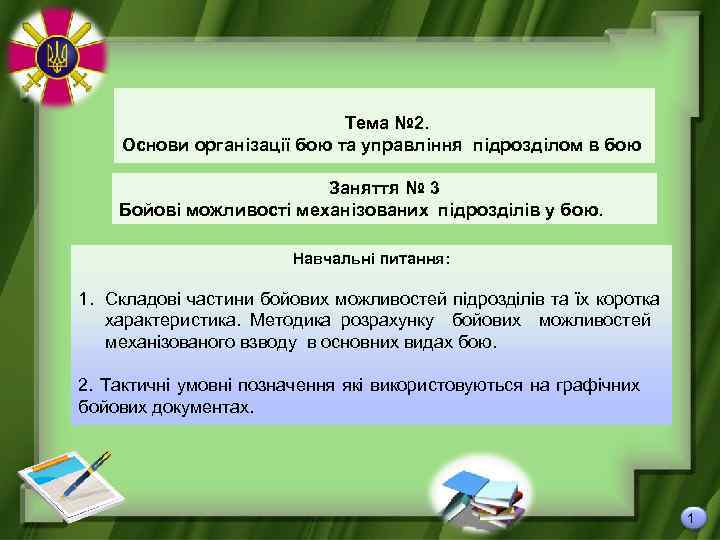

Тема № 2. Основи організації бою та управління підрозділом в бою Заняття № 3 Бойові можливості механізованих підрозділів у бою. Навчальні питання: 1. Складові частини бойових можливостей підрозділів та їх коротка характеристика. Методика розрахунку бойових можливостей механізованого взводу в основних видах бою. 2. Тактичні умовні позначення які використовуються на графічних бойових документах. 1

1. Складові частини бойових можливостей підрозділів та їх коротка характеристика. Методика розрахунку бойових можливостей механізованого взводу в основних видах бою. 2

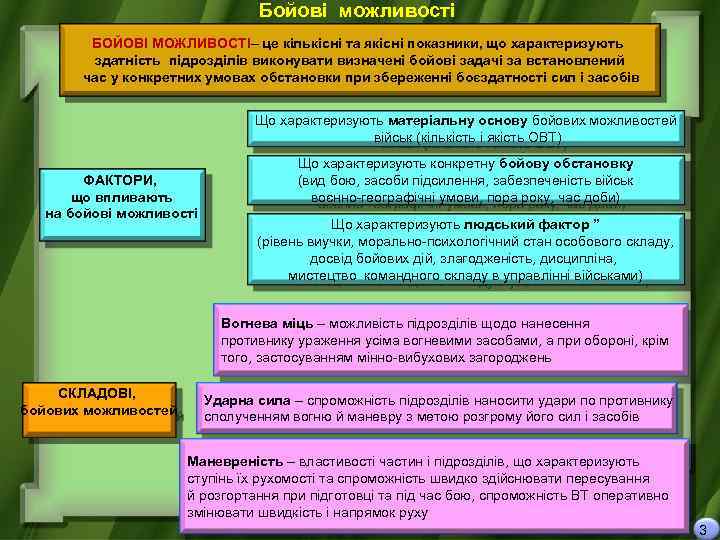

Бойові можливості БОЙОВІ МОЖЛИВОСТІ– це кількісні та якісні показники, що характеризують здатність підрозділів виконувати визначені бойові задачі за встановлений час у конкретних умовах обстановки при збереженні боєздатності сил і засобів Що характеризують матеріальну основу бойових можливостей військ (кількість і якість ОВТ) ФАКТОРИ, що впливають на бойові можливості Що характеризують конкретну бойову обстановку (вид бою, засоби підсилення, забезпеченість військ воєнно-географічні умови, пора року, час доби) Що характеризують людський фактор ” (рівень виучки, морально-психологічний стан особового складу, досвід бойових дій, злагодженість, дисципліна, мистецтво командного складу в управлінні військами) Вогнева міць – можливість підрозділів щодо нанесення противнику ураження усіма вогневими засобами, а при обороні, крім того, застосуванням мінно-вибухових загороджень СКЛАДОВІ, бойових можливостей Ударна сила – спроможність підрозділів наносити удари по противнику сполученням вогню й маневру з метою розгрому його сил і засобів Маневреність – властивості частин і підрозділів, що характеризують ступінь їх рухомості та спроможність швидко здійснювати пересування й розгортання при підготовці та під час бою, спроможність ВТ оперативно змінювати швидкість і напрямок руху 3

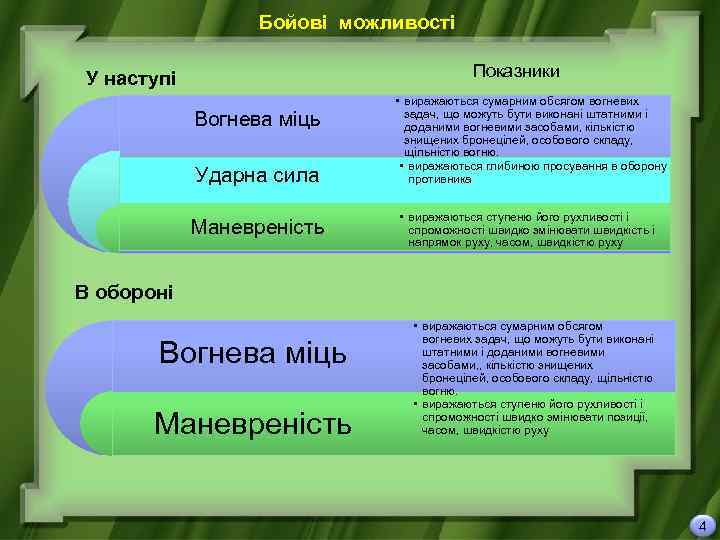

Бойові можливості Показники У наступі Вогнева міць Ударна сила Маневреність • виражаються сумарним обсягом вогневих задач, що можуть бути виконані штатними і доданими вогневими засобами, кількістю знищених бронецілей, особового складу, щільністю вогню. • виражаються глибиною просування в оборону противника • виражаються ступеню його рухливості і спроможності швидко змінювати швидкість і напрямок руху, часом, швидкістю руху В обороні Вогнева міць Маневреність • виражаються сумарним обсягом вогневих задач, що можуть бути виконані штатними і доданими вогневими засобами, , кількістю знищених бронецілей, особового складу, щільністю вогню. • виражаються ступеню його рухливості і спроможності швидко змінювати позиції, часом, швидкістю руху 4

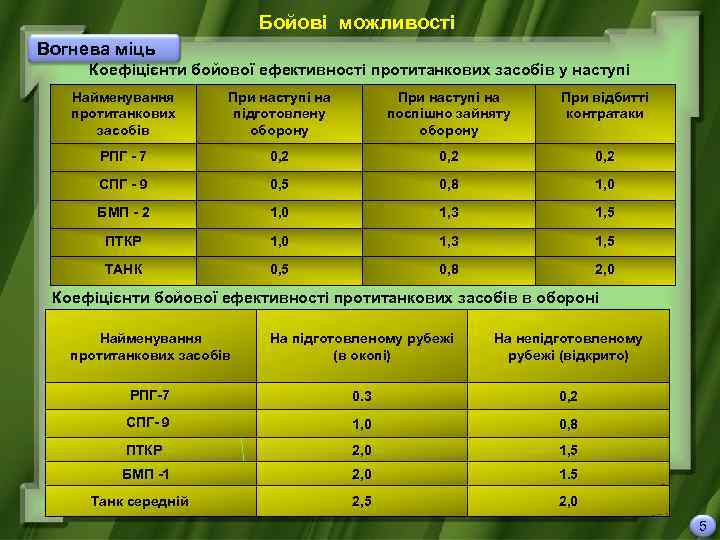

Бойові можливості Вогнева міць Коефіцієнти бойової ефективності протитанкових засобів у наступі Найменування протитанкових засобів При наступі на підготовлену оборону При наступі на поспішно зайняту оборону При відбитті контратаки РПГ - 7 0, 2 СПГ - 9 0, 5 0, 8 1, 0 БМП - 2 1, 0 1, 3 1, 5 ПТКР 1, 0 1, 3 1, 5 ТАНК 0, 5 0, 8 2, 0 Коефіцієнти бойової ефективності протитанкових засобів в обороні Найменування протитанкових засобів На підготовленому рубежі (в окопі) На непідготовленому рубежі (відкрито) РПГ-7 0. 3 0, 2 СПГ- 9 1, 0 0, 8 ПТКР 2, 0 1, 5 БМП -1 2, 0 1. 5 2, 0 Танк середній 5

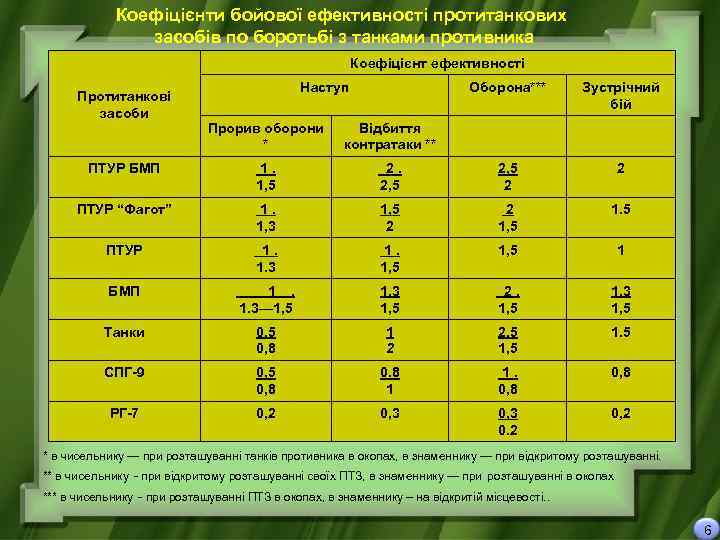

Коефіцієнти бойової ефективності протитанкових засобів по боротьбі з танками противника Коефіцієнт ефективності Протитанкові засоби Наступ Оборона*** Зустрічний бій Прорив оборони * Відбиття контратаки ** ПТУР БМП 1. 1, 5 2. 2, 5 2 2 ПТУР “Фагот” 1. 1, 3 1, 5 2 2 1, 5 1. 5 ПТУР 1. 1. 3 1. 1, 5 1 БМП 1. 1. 3— 1, 5 1, 3 1, 5 2. 1, 5 1, 3 1, 5 Танки 0, 5 0, 8 1 2 2, 5 1. 5 СПГ-9 0, 5 0, 8 0. 8 1 1. 0, 8 РГ-7 0, 2 0, 3 0. 2 0, 2 * в чисельнику — при розташуванні танків противника в окопах, в знаменнику — при відкритому розташуванні. ** в чисельнику - при відкритому розташуванні своїх ПТЗ, в знаменнику — при розташуванні в окопах *** в чисельнику - при розташуванні ПТЗ в окопах, в знаменнику – на відкритій місцевості. . 6

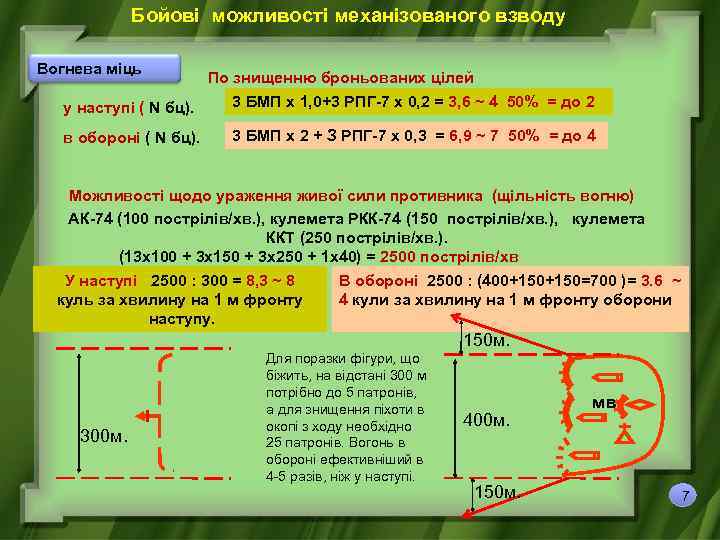

Бойові можливості механізованого взводу Вогнева міць По знищенню броньованих цілей у наступі ( N бц). 3 БМП х 1, 0+3 РПГ-7 х 0, 2 = 3, 6 ~ 4 50% = до 2 в обороні ( N бц). 3 БМП х 2 + З РПГ-7 х 0, 3 = 6, 9 ~ 7 50% = до 4 Можливості щодо ураження живої сили противника (щільність вогню) АК-74 (100 пострілів/хв. ), кулемета РКК-74 (150 пострілів/хв. ), кулемета ККТ (250 пострілів/хв. ). (13 х100 + 3 х150 + 3 х250 + 1 х40) = 2500 пострілів/хв У наступі 2500 : 300 = 8, 3 ~ 8 В обороні 2500 : (400+150=700 )= 3. 6 ~ куль за хвилину на 1 м фронту 4 кули за хвилину на 1 м фронту оборони наступу. 150 м. 300 м. Для поразки фігури, що біжить, на відстані 300 м потрібно до 5 патронів, а для знищення піхоти в окопі з ходу необхідно 25 патронів. Вогонь в обороні ефективніший в 4 -5 разів, ніж у наступі. 400 м. 150 м. мв 7

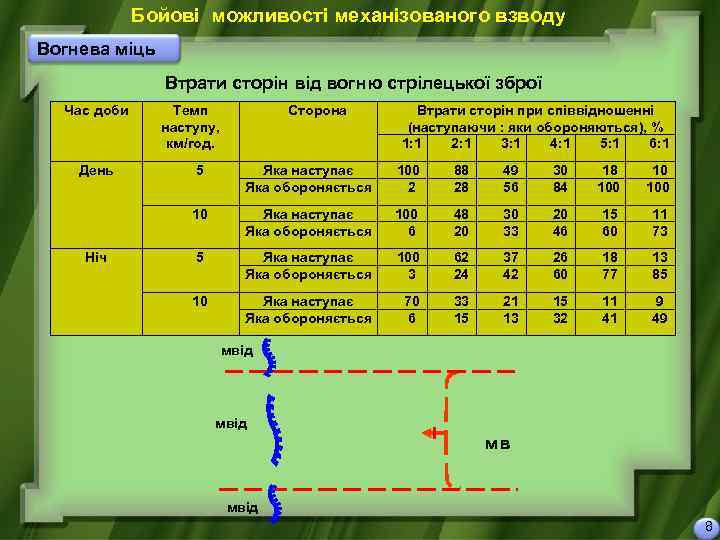

Бойові можливості механізованого взводу Вогнева міць Втрати сторін від вогню стрілецької зброї Час доби День Темп наступу, км/год. Сторона Втрати сторін при співвідношенні (наступаючи : яки обороняються), % 1: 1 2: 1 3: 1 4: 1 5: 1 6: 1 Яка наступає Яка обороняється 100 2 88 28 49 56 30 84 18 100 10 Ніч 5 Яка наступає Яка обороняється 100 6 48 20 30 33 20 46 15 60 11 73 5 Яка наступає Яка обороняється 100 3 62 24 37 42 26 60 18 77 13 85 10 Яка наступає Яка обороняється 70 6 33 15 21 13 15 32 11 41 9 49 мвід мв мвід 8

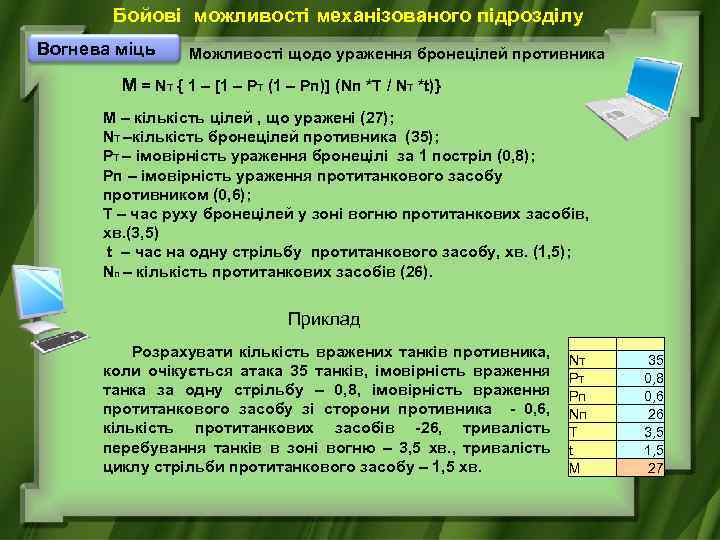

Бойові можливості механізованого підрозділу Вогнева міць Можливості щодо ураження бронецілей противника M = NТ { 1 – [1 – PТ (1 – Рп)] (Nп *Т / NТ *t)} M – кількість цілей , що уражені (27); NТ –кількість бронецілей противника (35); PТ – імовірність ураження бронецілі за 1 постріл (0, 8); Рп – імовірність ураження протитанкового засобу противником (0, 6); Т – час руху бронецілей у зоні вогню протитанкових засобів, хв. (3, 5) t – час на одну стрільбу протитанкового засобу, хв. (1, 5); Nп – кількість протитанкових засобів (26). Приклад Розрахувати кількість вражених танків противника, коли очікується атака 35 танків, імовірність враження танка за одну стрільбу – 0, 8, імовірність враження протитанкового засобу зі сторони противника - 0, 6, кількість протитанкових засобів -26, тривалість перебування танків в зоні вогню – 3, 5 хв. , тривалість циклу стрільби протитанкового засобу – 1, 5 хв. Nт Рт Рп Nп Т t М 35 0, 8 0, 6 26 3, 5 1, 5 27

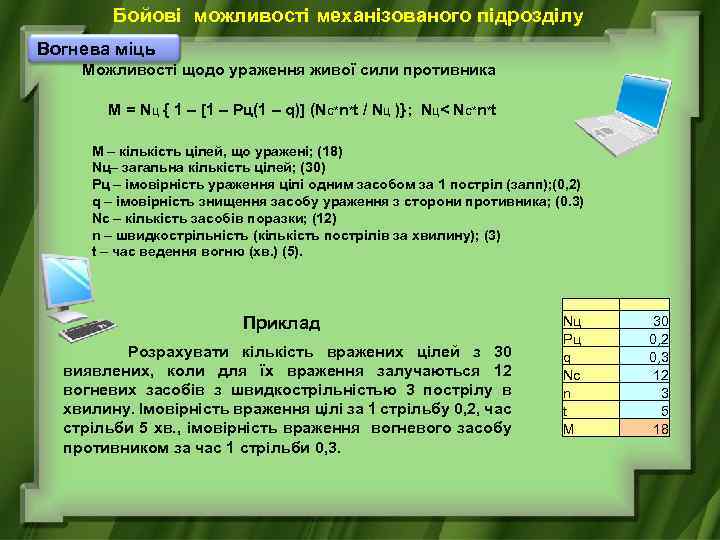

Бойові можливості механізованого підрозділу Вогнева міць Можливості щодо ураження живої сили противника M = NЦ { 1 – [1 – Pц(1 – q)] (NC*n*t / NЦ )}; NЦ< NC*n*t M – кількість цілей, що уражені; (18) Nц– загальна кількість цілей; (30) Pц – імовірність ураження цілі одним засобом за 1 постріл (залп); (0, 2) q – імовірність знищення засобу ураження з сторони противника; (0. 3) Nс – кількість засобів поразки; (12) n – швидкострільність (кількість пострілів за хвилину); (3) t – час ведення вогню (хв. ) (5). Приклад Розрахувати кількість вражених цілей з 30 виявлених, коли для їх враження залучаються 12 вогневих засобів з швидкострільністью 3 пострілу в хвилину. Імовірність враження цілі за 1 стрільбу 0, 2, час стрільби 5 хв. , імовірність враження вогневого засобу противником за час 1 стрільби 0, 3. Nц Рц q Nс n t М 30 0, 2 0, 3 12 3 5 18

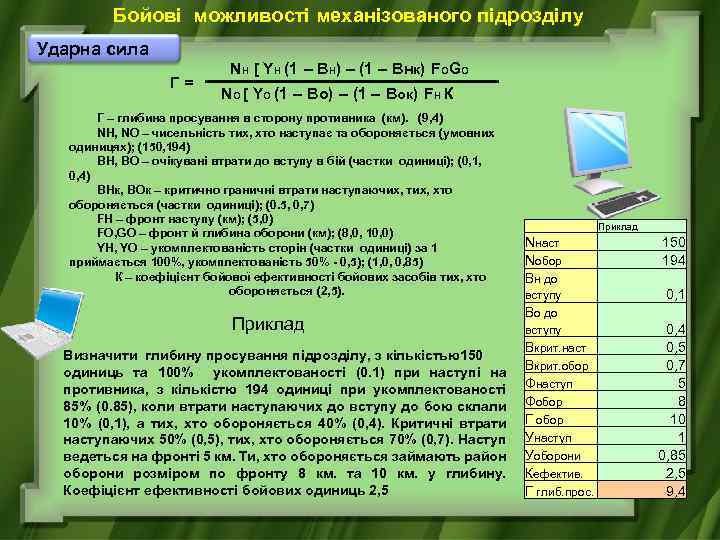

Бойові можливості механізованого підрозділу Ударна сила Г= NH [ YH (1 – BH) – (1 – Bнк) FOGO NO [ YO (1 – Bо) – (1 – Bок) FH К Г – глибина просування в сторону противника (км). (9, 4) NH, NO – чисельність тих, хто наступає та обороняється (умовних одиницях); (150, 194) BH, BO – очікувані втрати до вступу в бій (частки одиниці); (0, 1, 0, 4) BHк, BOк – критично граничні втрати наступаючих, тих, хто обороняється (частки одиниці); (0. 5, 0, 7) FH – фронт наступу (км); (5, 0) FO, GO – фронт й глибина оборони (км); (8, 0, 10, 0) YH, YO – укомплектованість сторін (частки одиниці) за 1 приймається 100%, укомплектованість 50% - 0, 5); (1, 0, 0, 85) К – коефіцієнт бойової ефективності бойових засобів тих, хто обороняється (2, 5). Приклад Визначити глибину просування підрозділу, з кількістью150 одиниць та 100% укомплектованості (0. 1) при наступі на противника, з кількістю 194 одиниці при укомплектованості 85% (0. 85), коли втрати наступаючих до вступу до бою склали 10% (0, 1), а тих, хто обороняється 40% (0, 4). Критичні втрати наступаючих 50% (0, 5), тих, хто обороняється 70% (0, 7). Наступ ведеться на фронті 5 км. Ти, хто обороняється займають район оборони розміром по фронту 8 км. та 10 км. у глибину. Коефіцієнт ефективності бойових одиниць 2, 5 Nнаст Nобор Вн до вступу Во до вступу Вкрит. наст Вкрит. обор Фнаступ Фобор Г обор Унаступ Уоборони Кефектив. Г глиб. прос. Приклад 150 194 0, 1 0, 4 0, 5 0, 7 5 8 10 1 0, 85 2, 5 9, 4

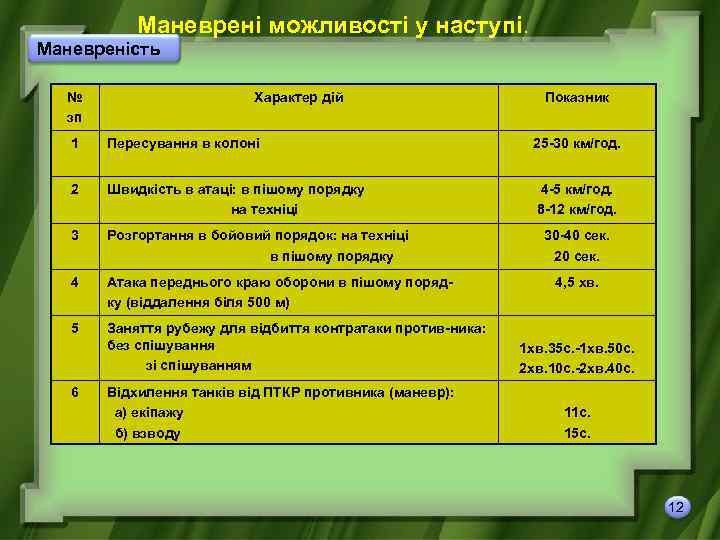

Маневрені можливості у наступі. Маневреність № зп Характер дій Показник 1 Пересування в колоні 25 -30 км/год. 2 Швидкість в атаці: в пішому порядку на техніці 4 -5 км/год. 8 -12 км/год. 3 Розгортання в бойовий порядок: на техніці в пішому порядку 4 Атака переднього краю оборони в пішому порядку (віддалення біля 500 м) 5 Заняття рубежу для відбиття контратаки против-ника: без спішування зі спішуванням 6 Відхилення танків від ПТКР противника (маневр): а) екіпажу б) взводу 30 -40 сек. 20 сек. 4, 5 хв. 1 хв. 35 с. -1 хв. 50 с. 2 хв. 10 с. -2 хв. 40 с. 11 с. 15 с. 12

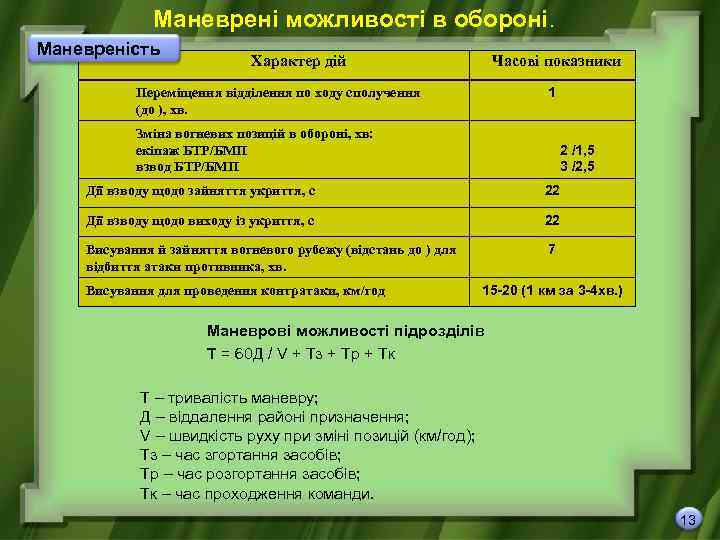

Маневрені можливості в обороні. Маневреність Характер дій Часові показники 1 Переміщення відділення по ходу сполучення (до ), хв. Зміна вогневих позицій в обороні, хв: екіпаж БТР/БМП взвод БТР/БМП 2 /1, 5 3 /2, 5 Дії взводу щодо зайняття укриття, с 22 Дії взводу щодо виходу із укриття, с 22 Висування й зайняття вогневого рубежу (відстань до ) для відбиття атаки противника, хв. 7 Висування для проведення контратаки, км/год 15 -20 (1 км за 3 -4 хв. ) Маневрові можливості підрозділів Т = 60 Д / V + Тз + Тр + Тк Т – тривалість маневру; Д – віддалення районі призначення; V – швидкість руху при зміні позицій (км/год); Тз – час згортання засобів; Тр – час розгортання засобів; Тк – час проходження команди. 13

2. Тактичні умовні позначення які використовуються на графічних бойових документах. 14

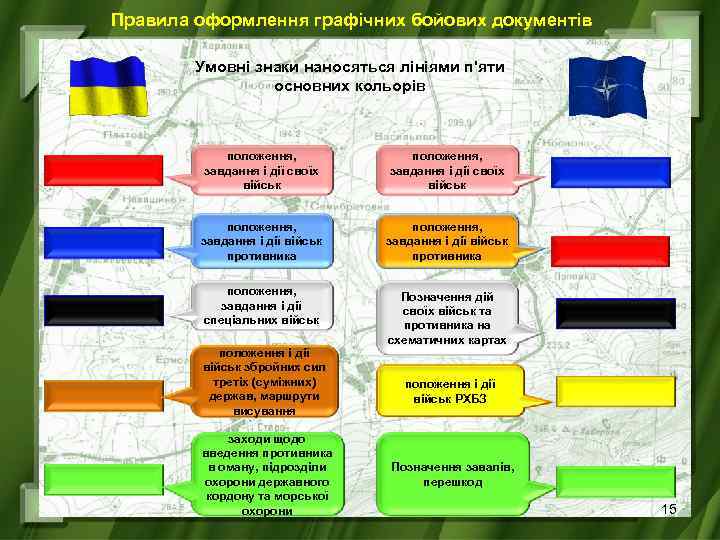

Правила оформлення графічних бойових документів Умовні знаки наносяться лініями п'яти основних кольорів положення, завдання і дії своїх військ положення, завдання і дії військ противника положення, завдання і дії спеціальних військ Позначення дій своїх військ та противника на схематичних картах положення і дії військ збройних сил третіх (суміжних) держав, маршрути висування заходи щодо введення противника в оману, підрозділи охорони державного кордону та морської охорони положення і дії військ РХБЗ Позначення завалів, перешкод 15

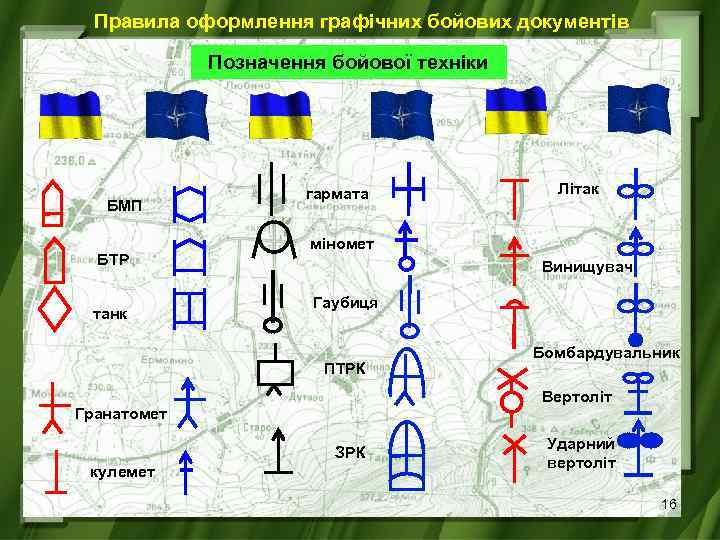

Правила оформлення графічних бойових документів Позначення бойової техніки БМП БТР танк гармата міномет Винищувач Гаубиця ПТРК Бомбардувальник Вертоліт Гранатомет ЗРК кулемет Літак Ударний вертоліт 16

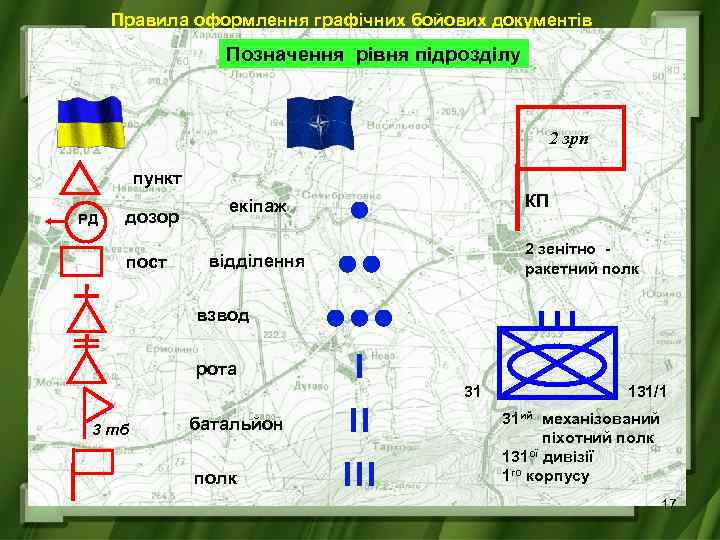

Правила оформлення графічних бойових документів Позначення рівня підрозділу 2 зрп пункт РД дозор пост КП екіпаж 2 зенітно ракетний полк відділення взвод рота 31 3 тб батальйон полк 131/1 31 ий механізований піхотний полк 131 ої дивізії 1 го корпусу 17

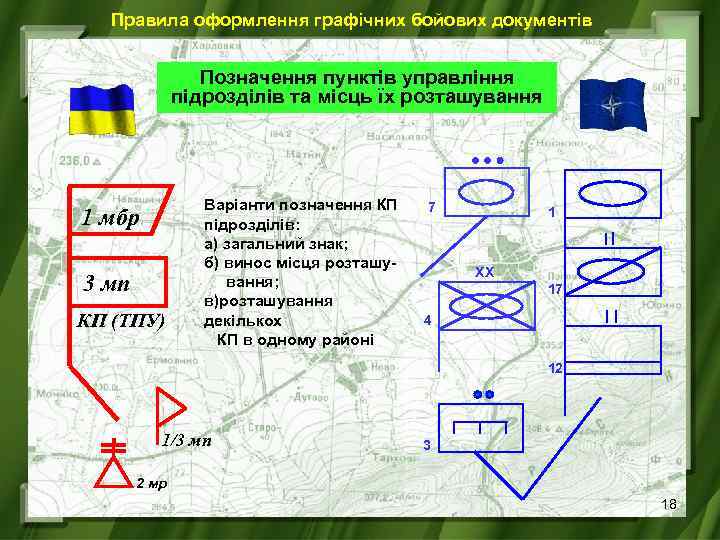

Правила оформлення графічних бойових документів Позначення пунктів управління підрозділів та місць їх розташування 1 мбр 3 мп КП (ТПУ) Варіанти позначення КП підрозділів: а) загальний знак; б) винос місця розташування; в)розташування декількох КП в одному районі 7 1 ХХ 17 4 12 1/3 мп 3 2 мр 18

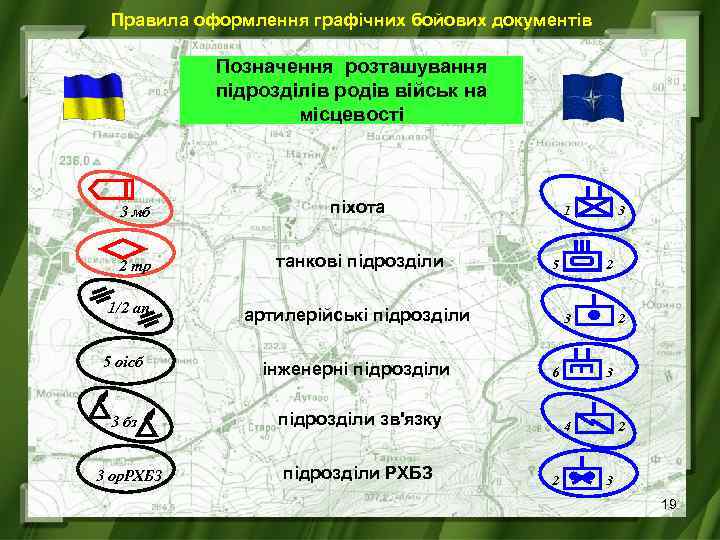

Правила оформлення графічних бойових документів Позначення розташування підрозділів родів військ на місцевості 3 мб піхота 2 тр танкові підрозділи 1/2 ап 1 5 артилерійські підрозділи 5 оісб інженерні підрозділи 3 бз підрозділи РХБЗ 2 2 3 підрозділи зв'язку 3 ор. РХБЗ 3 3 6 2 4 2 3 19

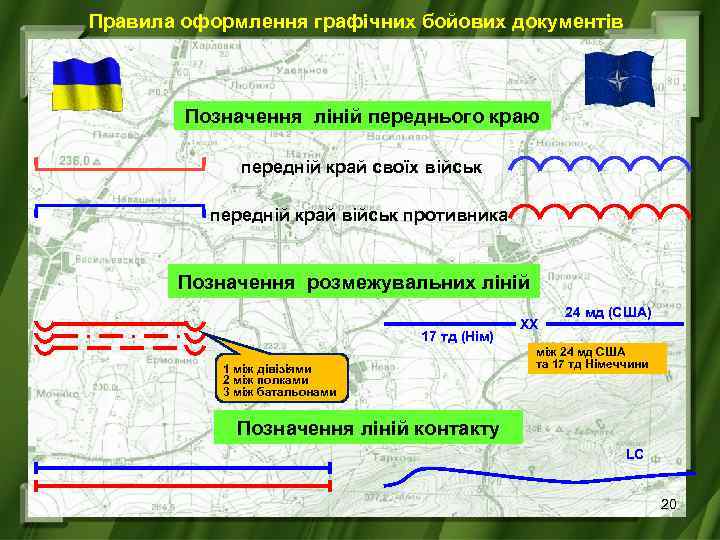

Правила оформлення графічних бойових документів Позначення ліній переднього краю передній край своїх військ передній край військ противника Позначення розмежувальних ліній 17 тд (Нім) 1 між дівізіями 2 між полками 3 між батальонами ХХ 24 мд (США) між 24 мд США та 17 тд Німеччини Позначення ліній контакту LC 20

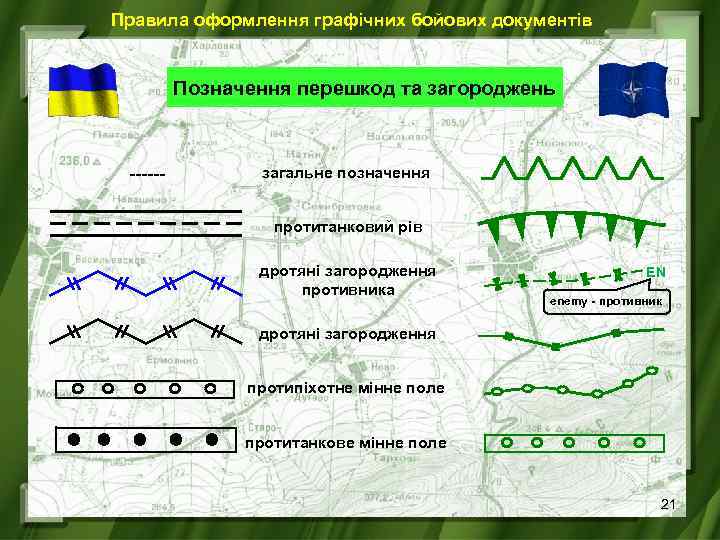

Правила оформлення графічних бойових документів Позначення перешкод та загороджень ------ загальне позначення протитанковий рів дротяні загородження противника EN enemy - противник дротяні загородження протипіхотне мінне поле протитанкове мінне поле 21

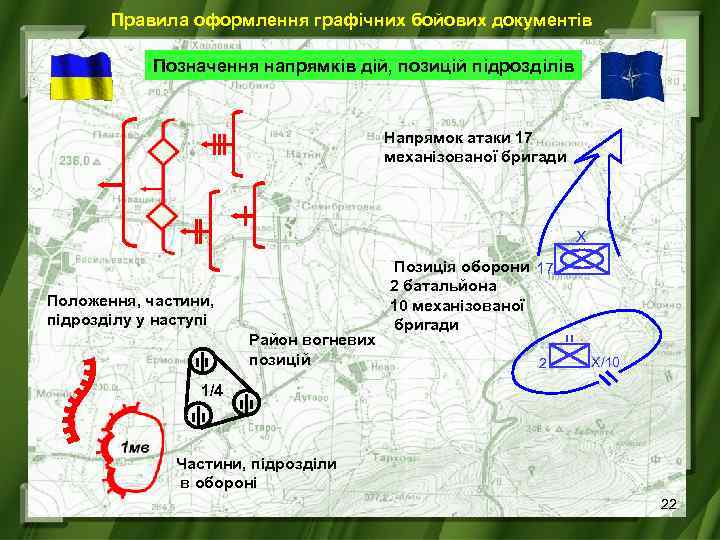

Правила оформлення графічних бойових документів Позначення напрямків дій, позицій підрозділів Напрямок атаки 17 механізованої бригади Х Положення, частини, підрозділу у наступі Район вогневих позицій Позиція оборони 17 2 батальйона 10 механізованої бригади 2 Х/10 1/4 Частини, підрозділи в обороні 22

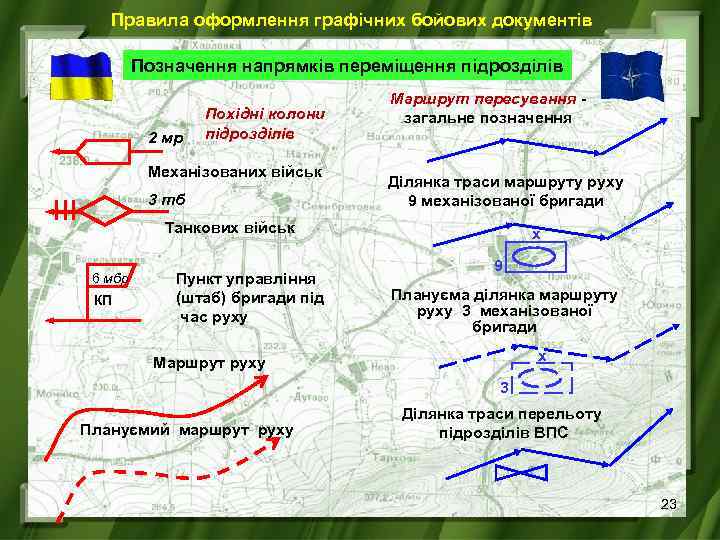

Правила оформлення графічних бойових документів Позначення напрямків переміщення підрозділів 2 мр Похідні колони підрозділів Механізованих військ 3 тб Маршрут пересування загальне позначення Ділянка траси маршруту руху 9 механізованої бригади Танкових військ 6 мбр КП Пункт управління (штаб) бригади під час руху х 9 Плануєма ділянка маршруту руху 3 механізованої бригади х Маршрут руху 3 Плануємий маршрут руху Ділянка траси перельоту підрозділів ВПС 23

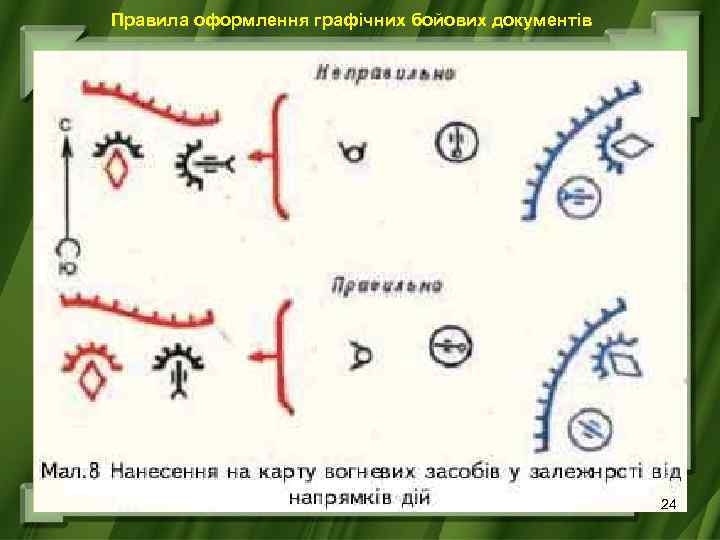

Правила оформлення графічних бойових документів 24

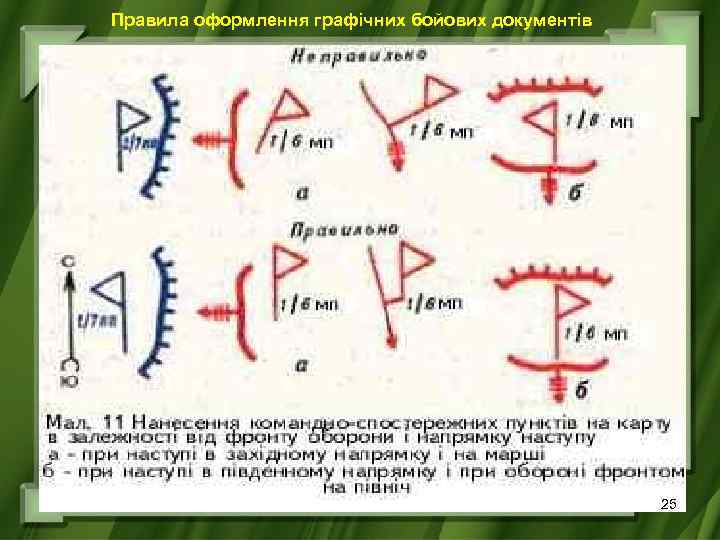

Правила оформлення графічних бойових документів 25

Правила оформлення графічних бойових документів Написання на карті скорочених найменувань підрозділів Розташування написів на карті 26

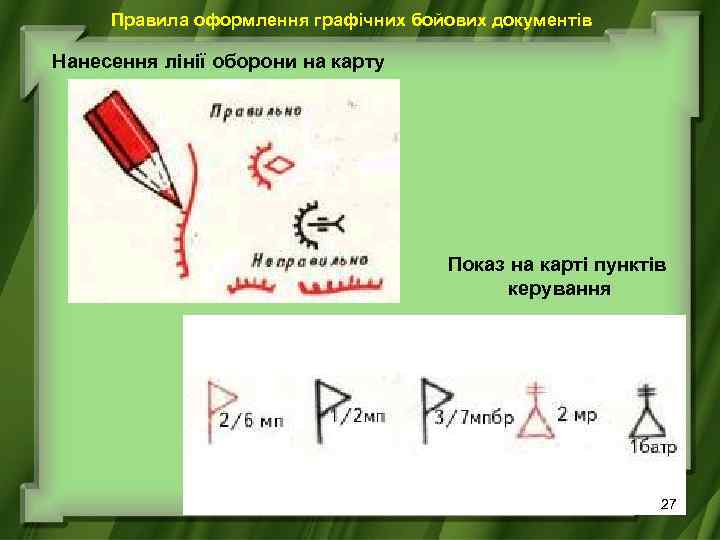

Правила оформлення графічних бойових документів Нанесення лінії оборони на карту Показ на карті пунктів керування 27

Правила оформлення графічних бойових документів Нанесення на карту лінії оборони відповідно до рельєфу місцевості і розташування місцевих предметів Нанесення на карту районів передбачуваного розташування військ 28

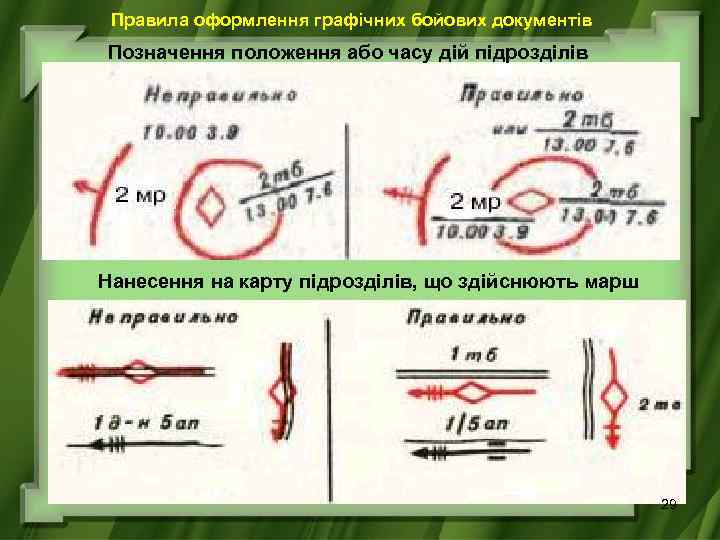

Правила оформлення графічних бойових документів Позначення положення або часу дій підрозділів Нанесення на карту підрозділів, що здійснюють марш 29

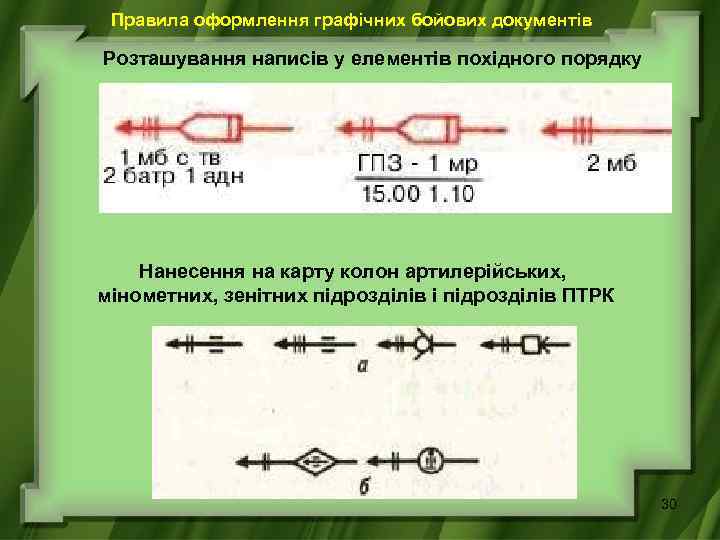

Правила оформлення графічних бойових документів Розташування написів у елементів похідного порядку Нанесення на карту колон артилерійських, мінометних, зенітних підрозділів і підрозділів ПТРК 30
