ТЕМА № 2. «Общее устройство танка»

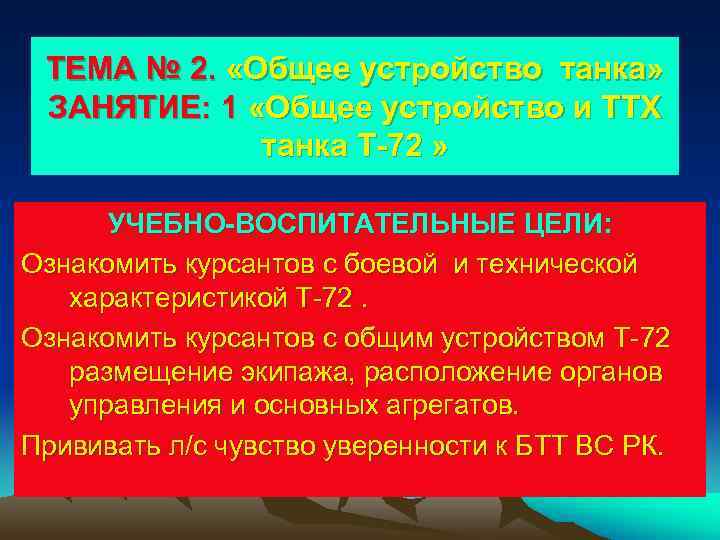

ТЕМА № 2. «Общее устройство танка» ЗАНЯТИЕ: 1 «Общее устройство и ТТХ танка Т-72 » УЧЕБНО-ВОСПИТАТЕЛЬНЫЕ ЦЕЛИ: Ознакомить курсантов с боевой и технической характеристикой Т-72. Ознакомить курсантов с общим устройством Т-72 размещение экипажа, расположение органов управления и основных агрегатов. Прививать л/с чувство уверенности к БТТ ВС РК.
Учебные вопросы: • Учебный вопрос № 1. Определение, назначение и ТТХ, Общее устройство, размещение экипажа танка Т-72. • Учебный вопрос № 2: Расположение органов управления, их назначение и правила пользования ими. • Учебный вопрос № 3. Назначение прибора ТВНЕ-4 Б механика-водителя • установка его «по-боевому» и «по- походному» .

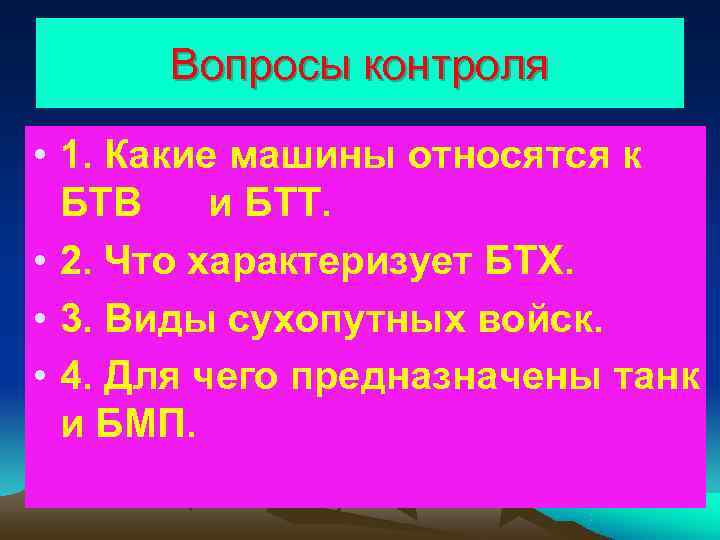

Вопросы контроля • 1. Какие машины относятся к БТВ и БТТ. • 2. Что характеризует БТХ. • 3. Виды сухопутных войск. • 4. Для чего предназначены танк и БМП.

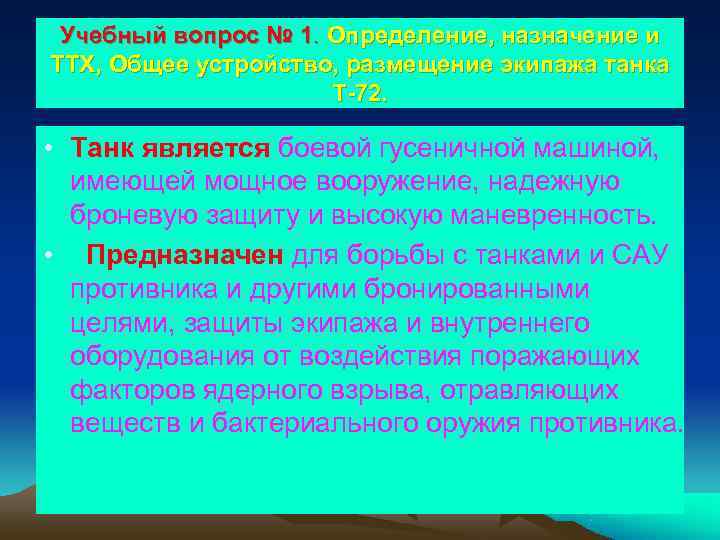

Учебный вопрос № 1. Определение, назначение и ТТХ, Общее устройство, размещение экипажа танка Т-72. • Танк является боевой гусеничной машиной, имеющей мощное вооружение, надежную броневую защиту и высокую маневренность. • Предназначен для борьбы с танками и САУ противника и другими бронированными целями, защиты экипажа и внутреннего оборудования от воздействия поражающих факторов ядерного взрыва, отравляющих веществ и бактериального оружия противника.
Боевые и технические характеристики Т-72 Наименование параметров БМП-2 БТР-80 Т-72 Общие данные 41 Боевая масса, т 14 13, 6 Экипаж, чел. 3+7 1+9 Основные размеры, м: 6, 9; 9, 5 длина 6, 7 7, 6 ширина 3, 5; 3, 4 3, 1 2, 9 высота 2, 2 Вооружение 2, 2 2, 3 125 Калибр пушки, мм 30 - Боекомплект пушки, шт. 39 Калибр пулеметов, мм: 500 - 7, 62 спаренный 7, 62 14, 5; 7, 62 зенитный 1 -12, 7 - ПТУР, шт. - Броневая защита 4 - Корпус ПС ПП Башня ПС ПП

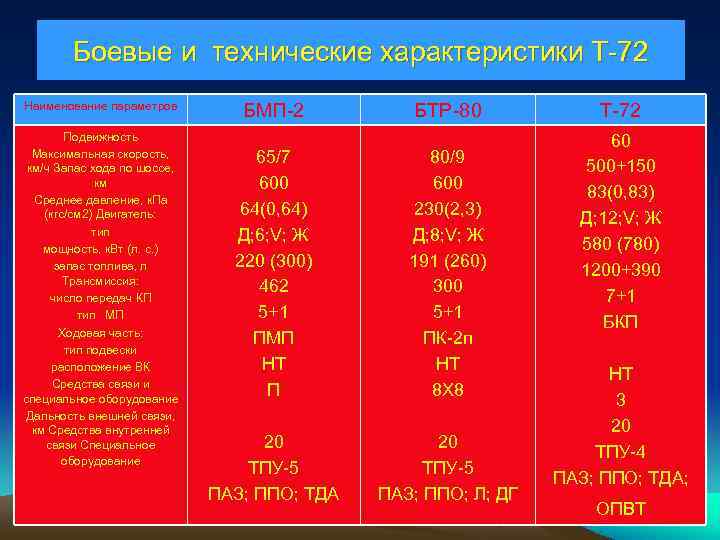

Боевые и технические характеристики Т-72 Наименование параметров БМП-2 БТР-80 Т-72 Подвижность 60 Максимальная скорость, 65/7 80/9 км/ч Запас хода по шоссе, 500+150 км 600 Среднее давление, к. Па 83(0, 83) (кгс/см 2) Двигатель: 64(0, 64) 230(2, 3) Д; 12; V; Ж тип Д; 6; V; Ж Д; 8; V; Ж мощность, к. Вт (л. с. ) 580 (780) запас топлива, л 220 (300) 191 (260) Трансмиссия: 1200+390 462 300 число передач КП 7+1 тип МП 5+1 Ходовая часть: БКП ПМП ПК-2 п тип подвески расположение ВК НТ Средства связи и НТ П 8 Х 8 специальное оборудование 3 Дальность внешней связи, км Средства внутренней 20 связи Специальное 20 оборудование ТПУ-4 ТПУ-5 ПАЗ; ППО; ТДА; ПАЗ; ППО; ТДА ПАЗ; ППО; Л; ДГ ОПВТ

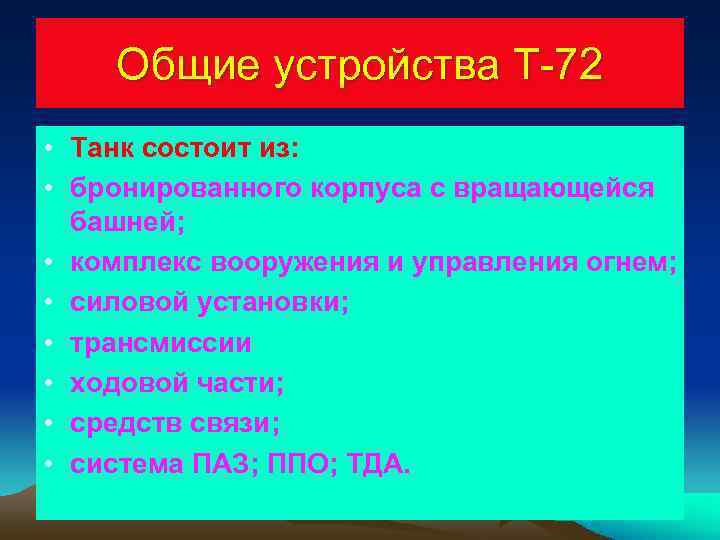

Общие устройства Т-72 • Танк состоит из: • бронированного корпуса с вращающейся башней; • комплекс вооружения и управления огнем; • силовой установки; • трансмиссии • ходовой части; • средств связи; • система ПАЗ; ППО; ТДА.

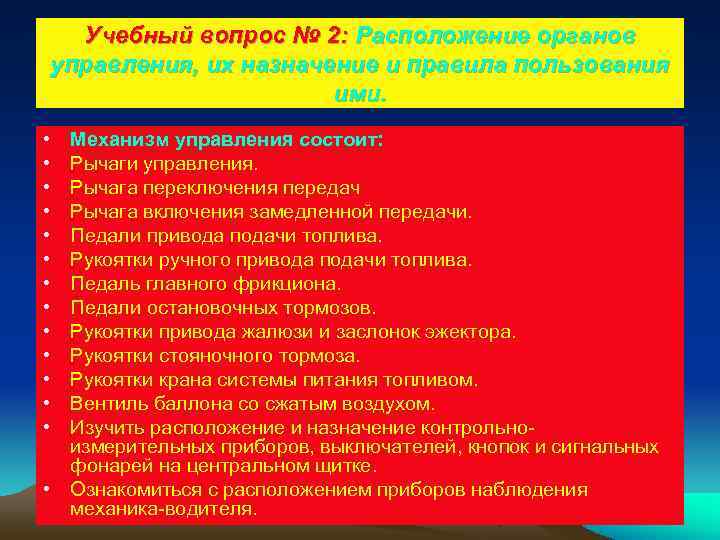

Учебный вопрос № 2: Расположение органов управления, их назначение и правила пользования ими. • Механизм управления состоит: • Рычаги управления. • Рычага переключения передач • Рычага включения замедленной передачи. • Педали привода подачи топлива. • Рукоятки ручного привода подачи топлива. • Педаль главного фрикциона. • Педали остановочных тормозов. • Рукоятки привода жалюзи и заслонок эжектора. • Рукоятки стояночного тормоза. • Рукоятки крана системы питания топливом. • Вентиль баллона со сжатым воздухом. • Изучить расположение и назначение контрольно- измерительных приборов, выключателей, кнопок и сигнальных фонарей на центральном щитке. • Ознакомиться с расположением приборов наблюдения механика-водителя.

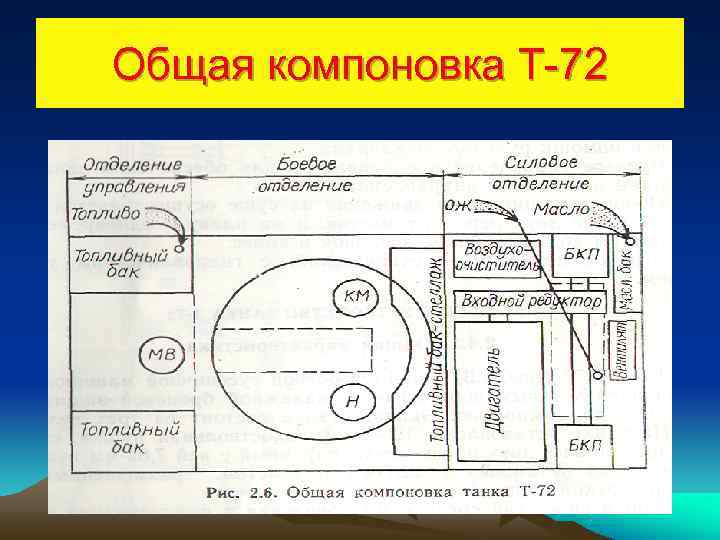

Общая компоновка Т-72

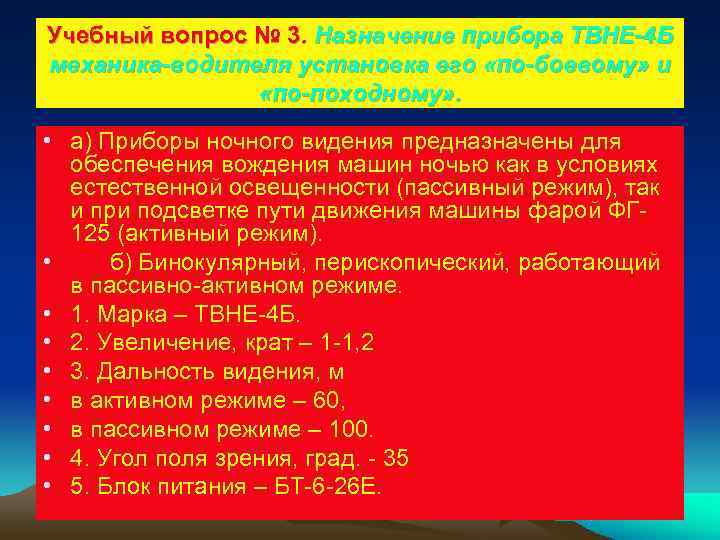

Учебный вопрос № 3. Назначение прибора ТВНЕ-4 Б механика-водителя установка его «по-боевому» и «по-походному» . • а) Приборы ночного видения предназначены для обеспечения вождения машин ночью как в условиях естественной освещенности (пассивный режим), так и при подсветке пути движения машины фарой ФГ- 125 (активный режим). • б) Бинокулярный, перископический, работающий в пассивно-активном режиме. • 1. Марка – ТВНЕ-4 Б. • 2. Увеличение, крат – 1 -1, 2 • 3. Дальность видения, м • в активном режиме – 60, • в пассивном режиме – 100. • 4. Угол поля зрения, град. - 35 • 5. Блок питания – БТ-6 -26 Е.
УСТАНОВКА ПРИБОРА НОЧНОГО ВИДЕНИЯ МЕХАНИКА-ВОДИТЕЛЯ ТВНЕ-4 Б «ПО-ПОХОДНОМУ» Инструмент: прибор ТВНЕ-4 Б, специальный кронштейн, переносная лампа, ключ от люка механика-водителя. - Открыть люк механика водителя и застопорить его в открытом положение. - Занять место сидения механика водителя. - Откинуть спинку сидения механика водителя. - Достать прибор ТВНЕ-4 Б из укладки. - Поставить сидение механика водителя «по-походному» . - Закрепить специальный кронштейн на оси и зафиксировать его стопором. - Установить прибор на две бонки кронштейна и закрепить его в нем винтом. - Освободить кабель высоковольтного прибора из клипс, пропустить через окно в кронштейне и подсоединить к разъему прибора. - Включить блок питания и фару ТВНЕ – 4 Б. - Выйти из машины и проверить работу фары ТВНЕ – 4 Б. - Доложить о выполнении норматива № 13.

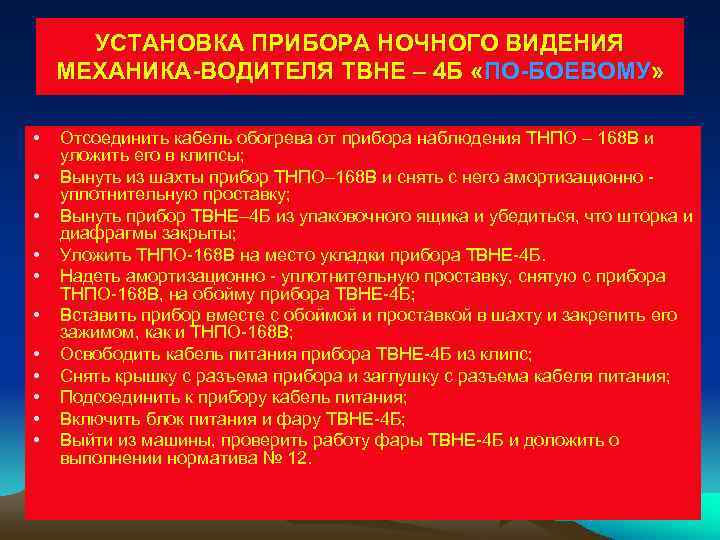

УСТАНОВКА ПРИБОРА НОЧНОГО ВИДЕНИЯ МЕХАНИКА-ВОДИТЕЛЯ ТВНЕ – 4 Б «ПО-БОЕВОМУ» • Отсоединить кабель обогрева от прибора наблюдения ТНПО – 168 В и уложить его в клипсы; • Вынуть из шахты прибор ТНПО– 168 В и снять с него амортизационно - уплотнительную проставку; • Вынуть прибор ТВНЕ– 4 Б из упаковочного ящика и убедиться, что шторка и диафрагмы закрыты; • Уложить ТНПО-168 В на место укладки прибора ТВНЕ-4 Б. • Надеть амортизационно - уплотнительную проставку, снятую с прибора ТНПО-168 В, на обойму прибора ТВНЕ-4 Б; • Вставить прибор вместе с обоймой и проставкой в шахту и закрепить его зажимом, как и ТНПО-168 В; • Освободить кабель питания прибора ТВНЕ-4 Б из клипс; • Снять крышку с разъема прибора и заглушку с разъема кабеля питания; • Подсоединить к прибору кабель питания; • Включить блок питания и фару ТВНЕ-4 Б; • Выйти из машины, проверить работу фары ТВНЕ-4 Б и доложить о выполнении норматива № 12.
