Тема 2 КОНСТРУКЦИИ ПАНЕЛЬНЫХ ЗДАНИЙ Панельные здания

Тема 2 КОНСТРУКЦИИ ПАНЕЛЬНЫХ ЗДАНИЙ

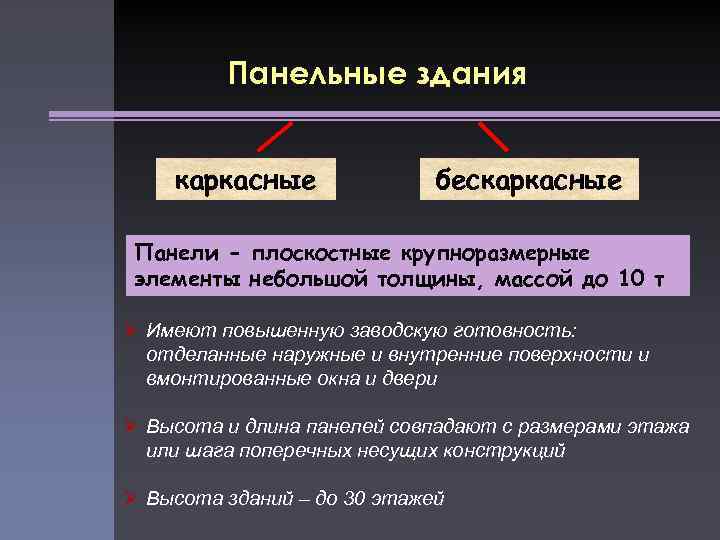

Панельные здания каркасные бескаркасные Панели - плоскостные крупноразмерные элементы небольшой толщины, массой до 10 т Ø Имеют повышенную заводскую готовность: отделанные наружные и внутренние поверхности и вмонтированные окна и двери Ø Высота и длина панелей совпадают с размерами этажа или шага поперечных несущих конструкций Ø Высота зданий – до 30 этажей

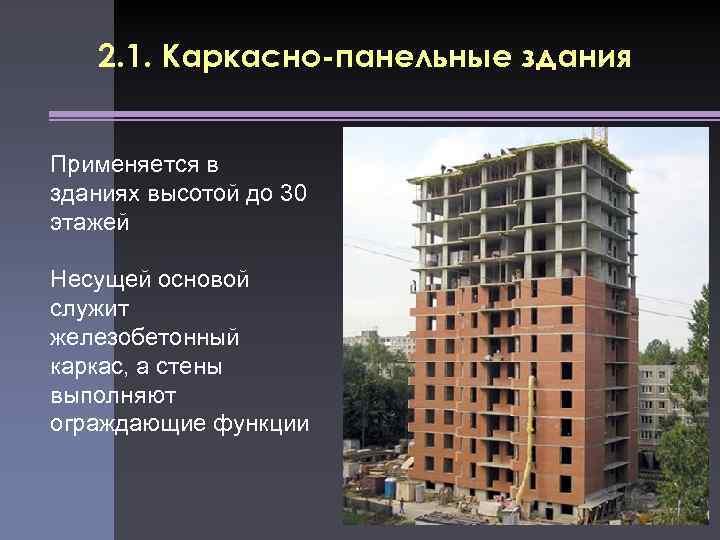

2. 1. Каркасно-панельные здания Применяется в зданиях высотой до 30 этажей Несущей основой служит железобетонный каркас, а стены выполняют ограждающие функции

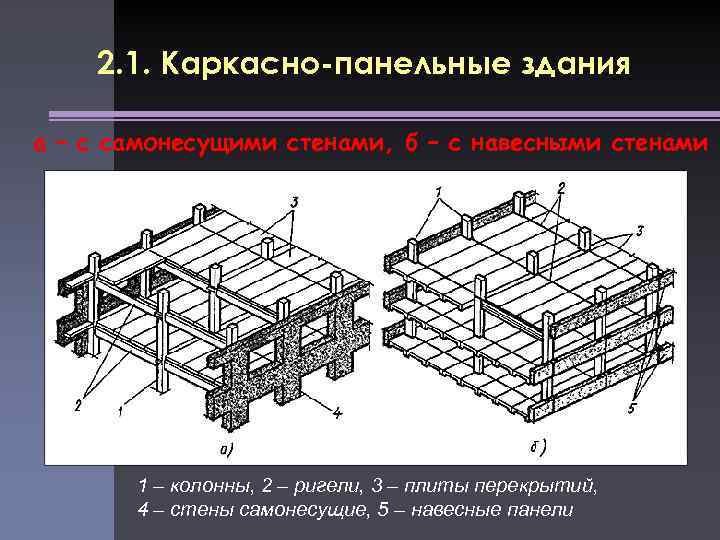

2. 1. Каркасно-панельные здания а – с самонесущими стенами, б – с навесными стенами 1 – колонны, 2 – ригели, 3 – плиты перекрытий, 4 – стены самонесущие, 5 – навесные панели

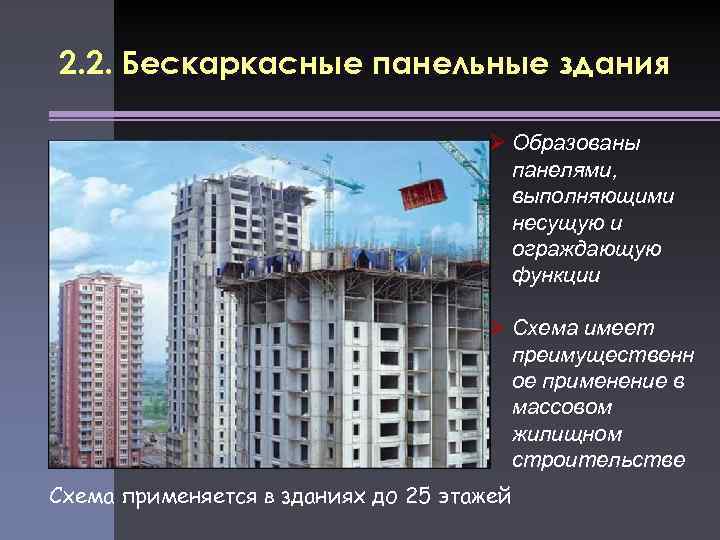

2. 2. Бескаркасные панельные здания Ø Образованы панелями, выполняющими несущую и ограждающую функции Ø Схема имеет преимущественн ое применение в массовом жилищном строительстве Схема применяется в зданиях до 25 этажей

2. 2. Бескаркасные панельные здания 1 внутренняя стеновая панель; 2 фундаментный блок; 3 плита перекрытия; 4 наружная стеновая панель; 5 кровельная плита

2. 2. Бескаркасные панельные здания С поперечными несущими стенами С продольными несущими стенами

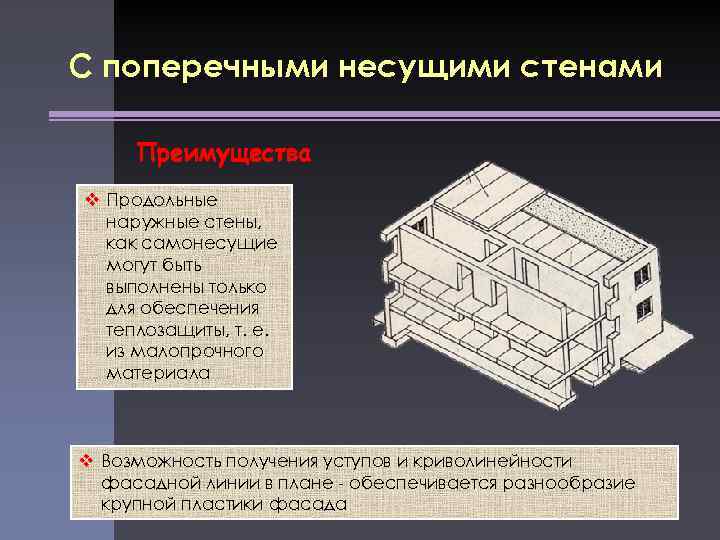

С поперечными несущими стенами Преимущества v Продольные наружные стены, как самонесущие могут быть выполнены только для обеспечения теплозащиты, т. е. из малопрочного материала v Возможность получения уступов и криволинейности фасадной линии в плане - обеспечивается разнообразие крупной пластики фасада

С поперечными несущими стенами 1 – наружные панели, 2 – санитарно технические кабины, 3 – не несущие перегородки, 4 – несущие стены перегородки, 5 – панели перекрытий, 6 – внутренняя продольная стена, 7 – цокольные панели, 8 – блоки фундаментов

С поперечными несущими стенами С малым шагом поперечных несущих стен С большим шагом поперечных несущих стен Шаг: 2, 4; 2, 7; … 4, 2; 4, 5 (м) Шаг: 4, 8; 5, 1; … 7, 2 м Ø Плиты перекрытий сплошные размером на комнату Ø Плиты перекрытий пустотные Со смешанным шагом поперечных несущих стен Ø Плиты перекрытий сплошные размером на комнату

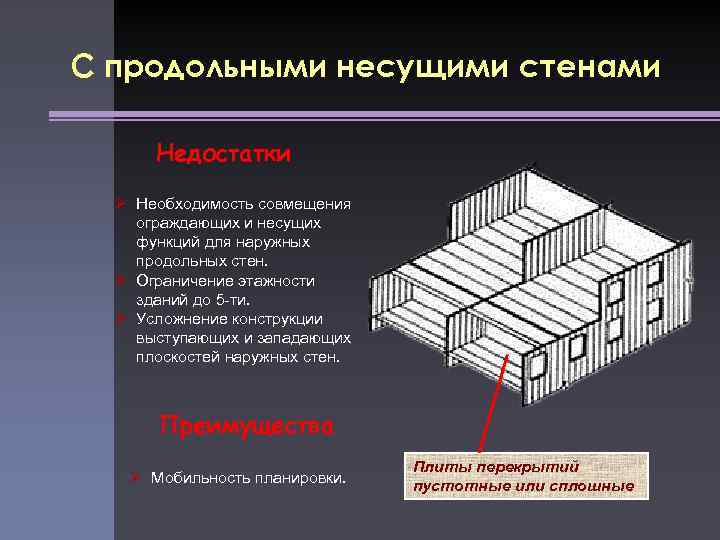

С продольными несущими стенами Недостатки Ø Необходимость совмещения ограждающих и несущих функций для наружных продольных стен. Ø Ограничение этажности зданий до 5 -ти. Ø Усложнение конструкции выступающих и западающих плоскостей наружных стен. Преимущества Ø Мобильность планировки. Плиты перекрытий пустотные или сплошные

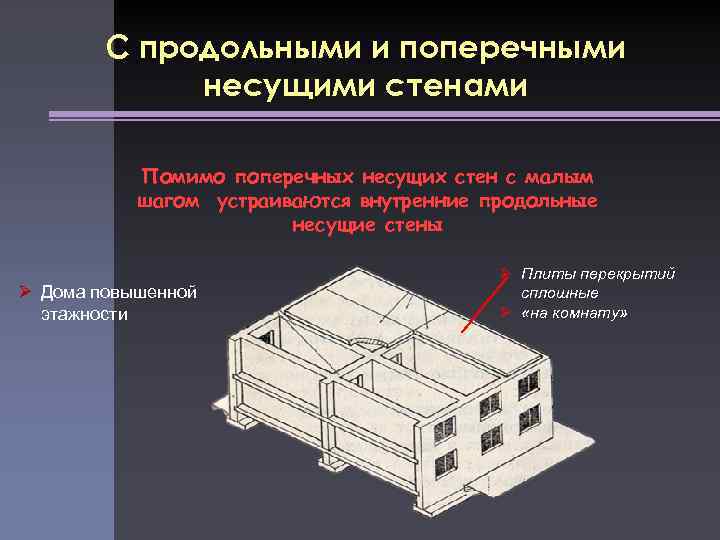

С продольными и поперечными несущими стенами Помимо поперечных несущих стен с малым шагом устраиваются внутренние продольные несущие стены Ø Дома повышенной этажности Ø Плиты перекрытий сплошные Ø «на комнату»

Схемы разрезки наружных стен на панели Однорядная этажность любая Двухрядная этажность средняя, стены только самонесущие Горизонтальная Вертикальная

Схемы разрезки наружных стен на панели 1 однорядная: 2 крестообразная с проемом; 3, 6 вертикальная; 4 двутавровая; 5 крестообразная; 7 Ш образная; 8 двухрядная; 9, 12 плетенка; 10 Т образная; 11 ленточная

2. 3. Конструкции стеновых панелей Наружные стены Толщина панелей - от 200 до 500 мм (модуль 50 мм) Однослойные Ø Изготовляют из однородного, малотеплопроводного материала (легкий бетон) Двуслойные Ø Состоят из несущего слоя (тяжелый бетон), расположенного с внутренней стороны и утепляющего слоя (легкий бетон) а) однослойные б) двухслойные в) трехслойные 1) легкий бетон 2) внешняя отделка 3) железобетон 4) теплоизоляция

2. 3. Конструкции стеновых панелей Трехслойные панели Железобетонные Облегченные Железобетонные: Ø Состоят из двух железобетонных плит, между которыми расположен слой утеплителя Ø Достоинства: большее сопротивление теплопередаче, большая несущая способность, повышение водонепроницаемости фасадного слоя

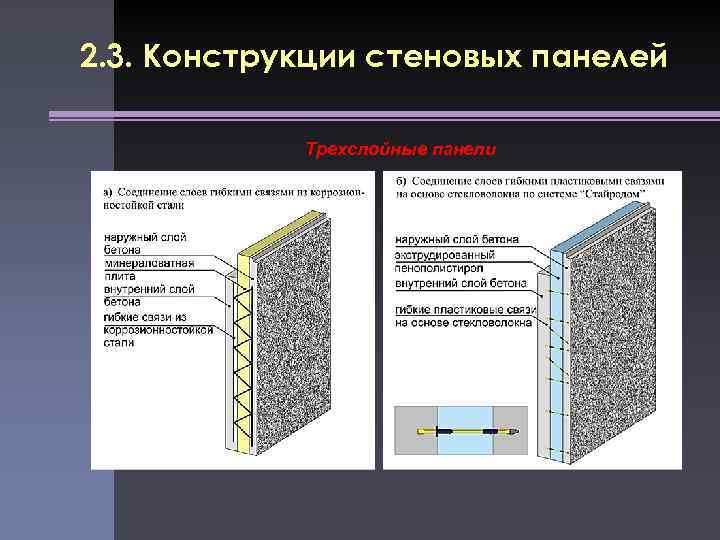

2. 3. Конструкции стеновых панелей Трехслойные панели

2. 3. Конструкции стеновых панелей Облегченные панели металлические стеклопластиковые асбестоцементные Ø Комплектацию облицовочных и утепляющих слоев в панель выполняют, склеивая их между собой (сэндвич-панели), либо путем крепления к внутреннему каркасу панели (каркасные)

2. 3. Конструкции стеновых панелей легченные панели Сэндв ич

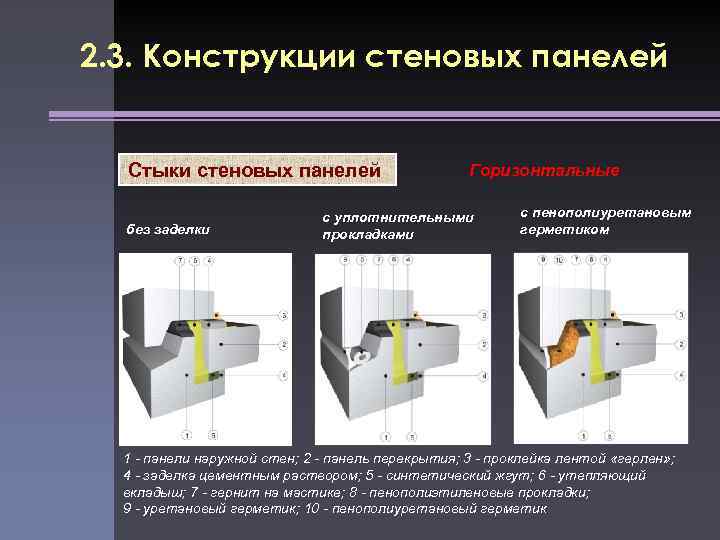

2. 3. Конструкции стеновых панелей Стыки стеновых панелей без заделки Горизонтальные с уплотнительными прокладками с пенополиуретановым герметиком 1 панели наружной стен; 2 панель перекрытия; 3 проклейка лентой «герлен» ; 4 заделка цементным раствором; 5 синтетический жгут; 6 утепляющий вкладыш; 7 гернит на мастике; 8 пенополиэтиленовые прокладки; 9 уретановый герметик; 10 пенополиуретановый герметик

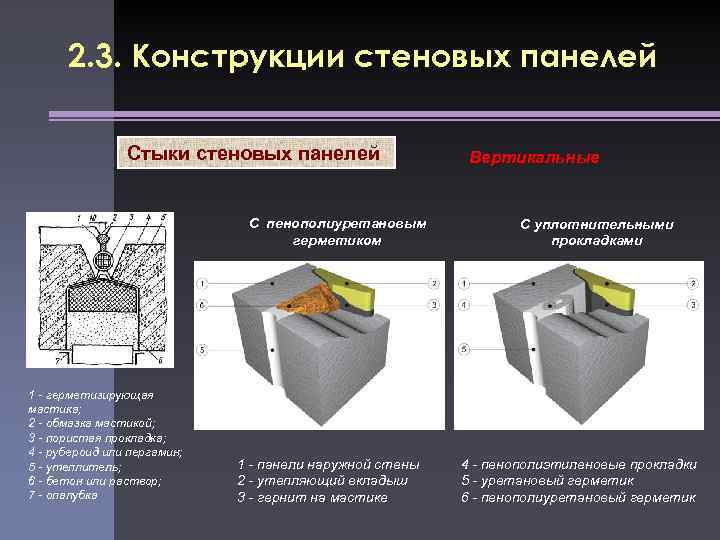

2. 3. Конструкции стеновых панелей Стыки стеновых панелей С пенополиуретановым герметиком 1 герметизирующая мастика; 2 обмазка мастикой; 3 пористая прокладка; 4 рубероид или пергамин; 5 утеплитель; 6 бетон или раствор; 7 опалубка 1 панели наружной стены 2 утепляющий вкладыш 3 гернит на мастике Вертикальные С уплотнительными прокладками 4 пенополиэтиленовые прокладки 5 уретановый герметик 6 пенополиуретановый герметик

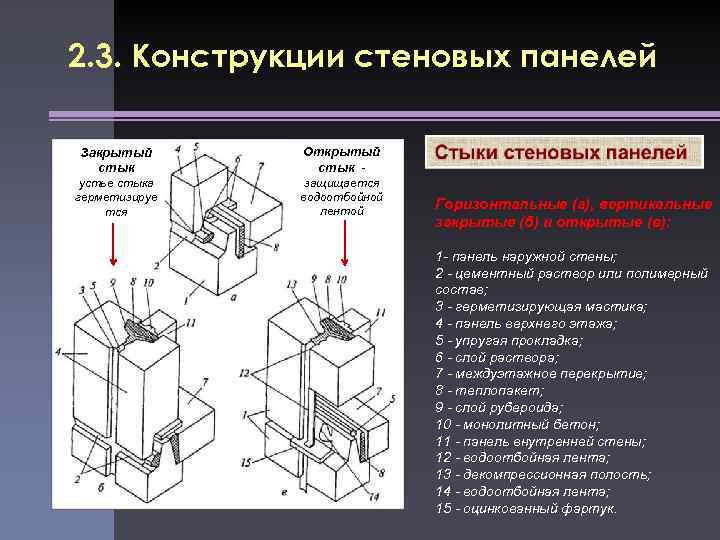

2. 3. Конструкции стеновых панелей Закрытый стык Открытый стык устье стыка герметизируе тся защищается водоотбойной лентой Горизонтальные (а), вертикальные закрытые (б) и открытые (в): 1 панель наружной стены; 2 цементный раствор или полимерный состав; 3 герметизирующая мастика; 4 панель верхнего этажа; 5 упругая прокладка; 6 слой раствора; 7 междуэтажное перекрытие; 8 теплопакет; 9 слой рубероида; 10 монолитный бетон; 11 панель внутренней стены; 12 водоотбойная лента; 13 декомпрессионная полость; 14 водоотбойная лента; 15 оцинкованный фартук.

2. 3. Конструкции стеновых панелей Стыки стеновых панелей а — закрытый, б — открытый, в дренированный, г — внахлестку. 1 — оцинкованная пластина, 2 — цементый раствор, 3 — герметизирующая мостика. 4 — гернит или пороизол, 5 — руберойд, 6 — бетон, 7 — водоотбойная лента, 8 — утеп литель, 9 — водоотводной фартук, 10 — уплотняющий жгут, 11 — цементно песчаный слой, 12 — пакля

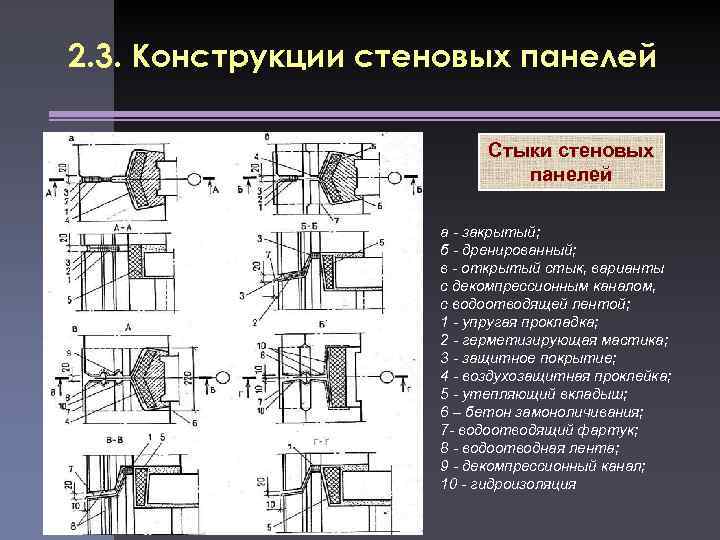

2. 3. Конструкции стеновых панелей Стыки стеновых панелей а закрытый; б дренированный; в открытый стык, варианты с декомпрессионным каналом, с водоотводящей лентой; 1 упругая прокладка; 2 герметизирующая мастика; 3 защитное покрытие; 4 воздухозащитная проклейка; 5 утепляющий вкладыш; 6 – бетон замоноличивания; 7 водоотводящий фартук; 8 водоотводная лента; 9 декомпрессионный канал; 10 гидроизоляция

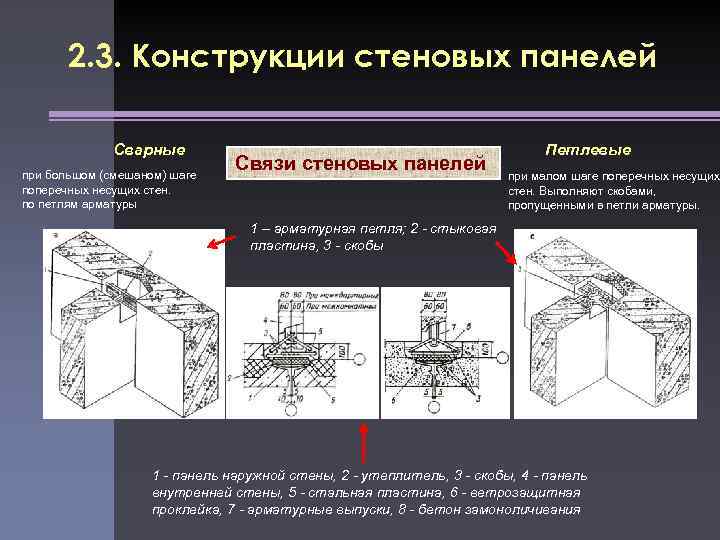

2. 3. Конструкции стеновых панелей Сварные при большом (смешаном) шаге поперечных несущих стен. по петлям арматуры Петлевые Связи стеновых панелей при малом шаге поперечных несущих стен. Выполняют скобами, пропущенными в петли арматуры. 1 – арматурная петля; 2 стыковая пластина, 3 скобы 1 панель наружной стены, 2 утеплитель, 3 скобы, 4 панель внутренней стены, 5 стальная пластина, 6 ветрозащитная проклейка, 7 арматурные выпуски, 8 бетон замоноличивания

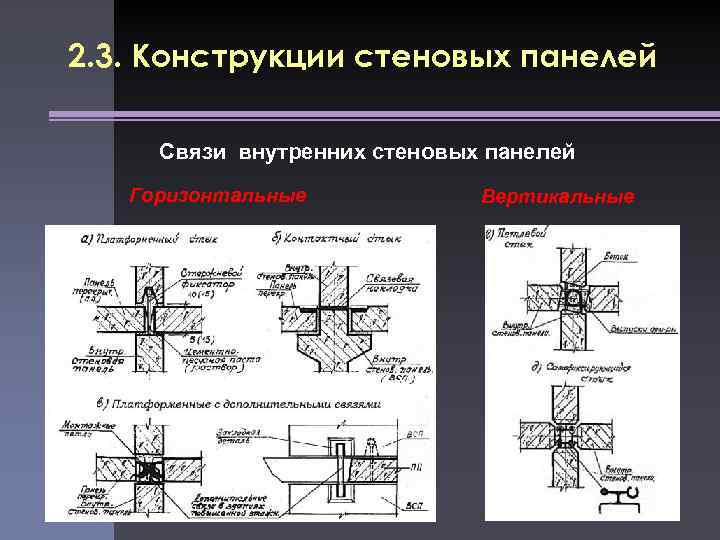

2. 3. Конструкции стеновых панелей Связи внутренних стеновых панелей Горизонтальные Вертикальные
