ТЕМА: 2. Инженерное обеспечение аварийно-спасательных и других ЗАНЯТИЕ: ЦЕЛИ: неотложных работ 2. Основы расчетов показателей завалов и объемов АСДНР в очагах поражения (разрушения). 1. Изучить характеристики завалов в очагах поражения(разрушения). 2. Ознакомиться с порядком определения возможных объемов АСДНР в очагах поражения (разрушения).

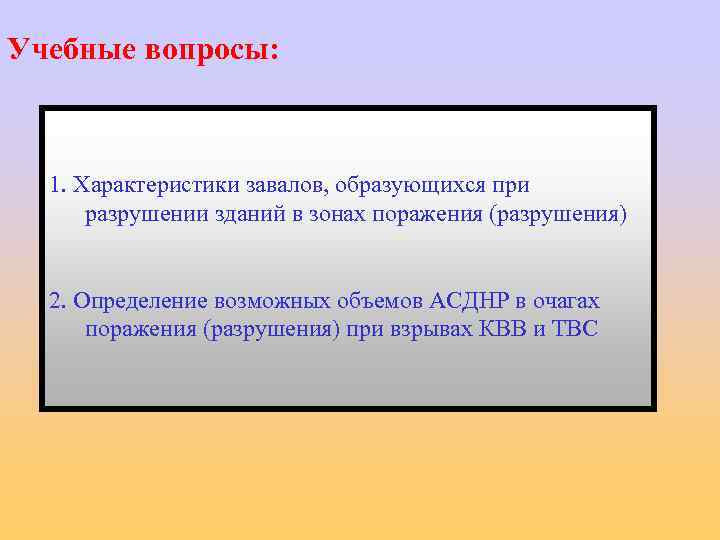

Учебные вопросы: 1. Характеристики завалов, образующихся при разрушении зданий в зонах поражения (разрушения) 2. Определение возможных объемов АСДНР в очагах поражения (разрушения) при взрывах КВВ и ТВС

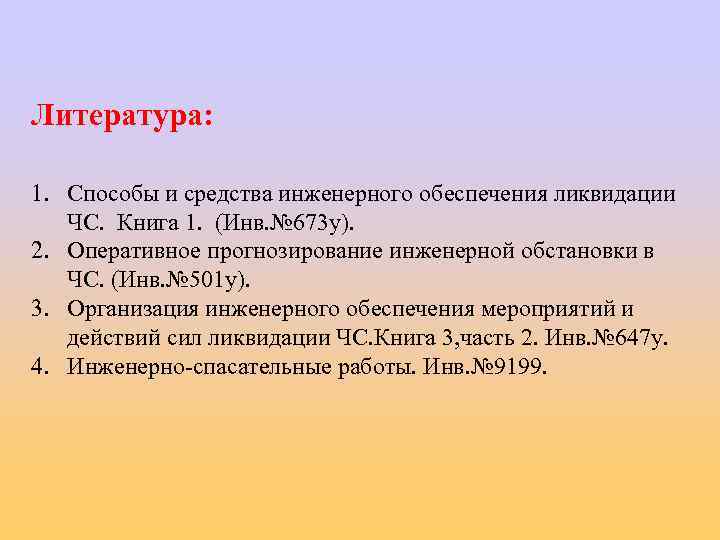

Литература: 1. Способы и средства инженерного обеспечения ликвидации ЧС. Книга 1. (Инв. № 673 у). 2. Оперативное прогнозирование инженерной обстановки в ЧС. (Инв. № 501 у). 3. Организация инженерного обеспечения мероприятий и действий сил ликвидации ЧС. Книга 3, часть 2. Инв. № 647 у. 4. Инженерно-спасательные работы. Инв. № 9199.
ЗАВАЛ – нагромождение обломков зданий (стен, перекрытий, внутреннего оборудования, мебели и т. д. ) при их разрушении. Завал образуется, если здание получит сильную или полную степень разрушения. Виды завалов, образующихся при сильных разрушениях зданий: - односторонний; - двусторонний; - V-образный; - плоский. Двусторонний V-образный Односторонний Плоский
Виды завалов при полном разрушении зданий: - завалы, образующиеся при взрывах вне контура здания; - завалы образующиеся при взрывах внутри здания; - завалы образующиеся при землетрясениях;
Виды завалов при полном разрушении зданий: - завалы, образующиеся при взрывах вне контура здания;

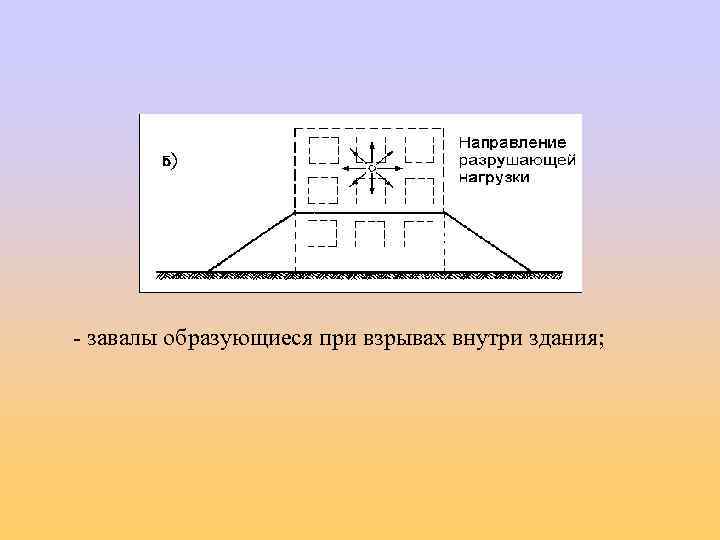

- завалы образующиеся при взрывах внутри здания;
- завалы образующиеся при землетрясениях;
Основные показатели завалов: - высота завалов; - пустотность завала; - дальность разлета обломков здания; - структура завала по составу элементов; - структура завала по величине обломков; - структура завала по содержанию арматуры. Показатели характеризующие обломки завала: - вес обломков; - геометрические размеры; - структуру и содержание арматуры.
Расчетные схемы завалов при взрыве внутри здания: Азав = 2 L+A Взав= 2 L+B

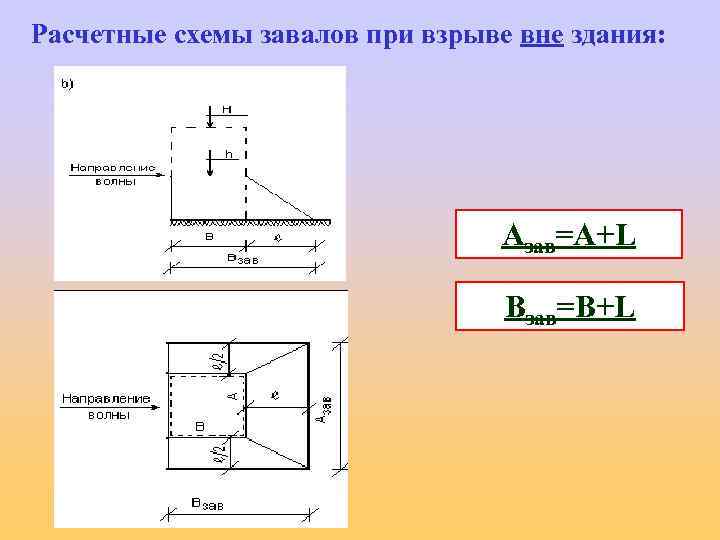

Расчетные схемы завалов при взрыве вне здания: Aзав=А+L Взав=В+L
Расчетные схемы завалов при землетрясении: Азав = 2 L+A Bзав = 2 L+B А 1= А-2 L B 1= B-2 L

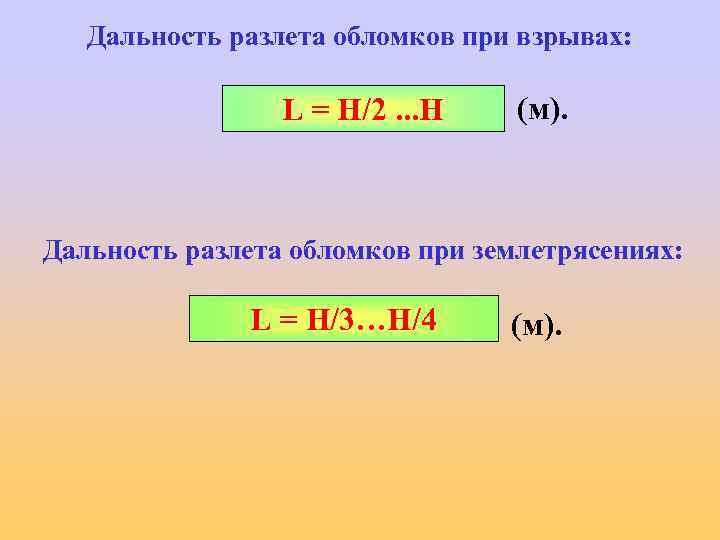

Дальность разлета обломков при взрывах: L = Н/2. . . Н (м). Дальность разлета обломков при землетрясениях: L = Н/3…Н/4 (м).
Высота завала при взрывах: Определяется из условия равенства объемов V = ·A·B·H / 100, V=h/6[A·B+(A+Aзав)·(B+Bзав)+Aзав·Bзав], где – объем завала на 100 м 3 объема здания При оперативном прогнозировании: h = ·H / (100+k·H) , м К = 2 для взрыва вне здания; К = 2, 5 для взрыва внутри здания. = 20 м 3 - для промышленных зданий; = 40 м 3 - для жилых зданий.
Расчетная схема образования завала при различных давлениях во фронте воздушной ударной волны В – размер здания hn, h 1, ln, l 1 – высота и длина завала соответственно Р 1 , Рi , Рn - значения давлений ( Р 1 < Рi < Рn)
Объемно-массовые характеристики завала. Примечания: 1. Пустотность завала ( ) - объем пустот на 100 м 3 завала. 2. Удельный объем завала ( ) - объем завала на 100 м 3 строительного объема. 3. Объемный вес завала ( ) - вес в т 1 м 3 завала.

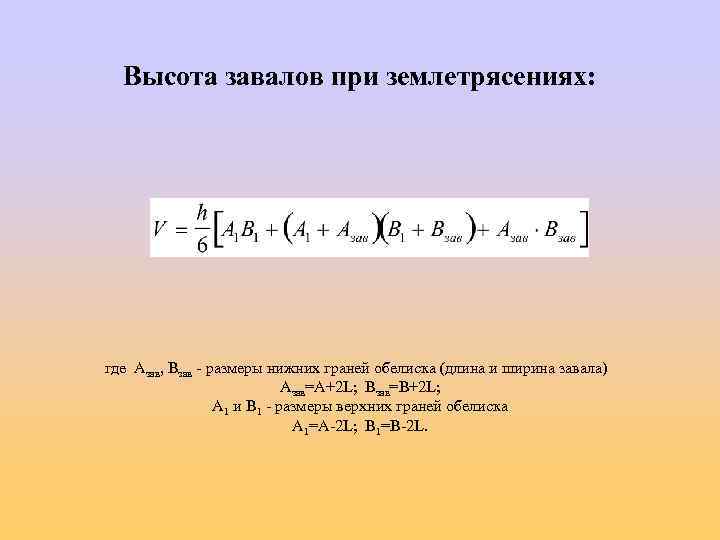

Высота завалов при землетрясениях: где Азав, Взав - размеры нижних граней обелиска (длина и ширина завала) Азав=А+2 L; Взав=В+2 L; А 1 и В 1 - размеры верхних граней обелиска А 1=А-2 L; В 1=В-2 L.

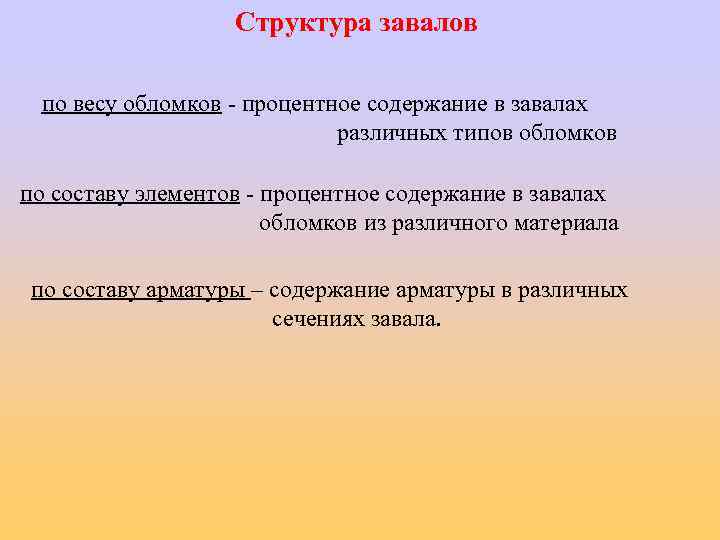

Структура завалов по весу обломков - процентное содержание в завалах различных типов обломков по составу элементов - процентное содержание в завалах обломков из различного материала по составу арматуры – содержание арматуры в различных сечениях завала.
Структура завала по весу обломков, (%). Примечание: В числителе - значения для стен из крупных панелей, в знаменателе - значения для стен из каменных материалов (кирпича, мелких обломков).
Структура завала по составу элементов (%)

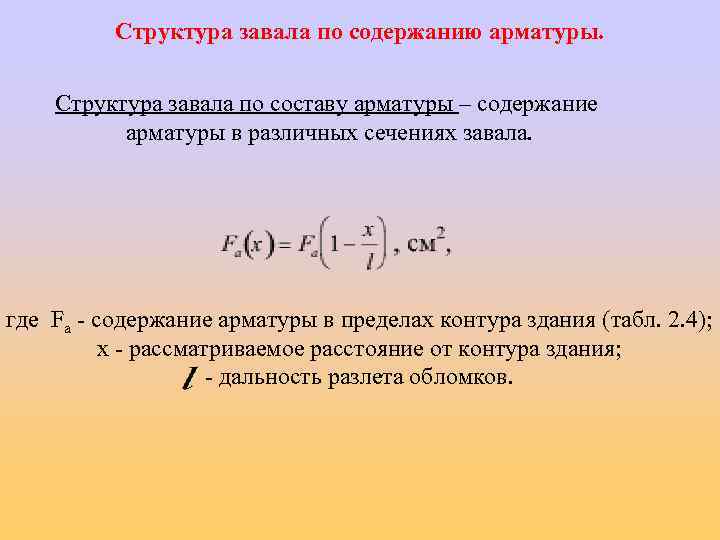

Структура завала по содержанию арматуры. Структура завала по составу арматуры – содержание арматуры в различных сечениях завала. где Fа - содержание арматуры в пределах контура здания (табл. 2. 4); х - рассматриваемое расстояние от контура здания; - дальность разлета обломков.
Структура завала по содержанию арматуры.
Вес основных конструктивных элементов производственных зданий и содержание арматуры.
Вес основных конструктивных элементов производственных зданий и содержание арматуры.
Вес основных конструктивных элементов жилых зданий и содержание арматуры.
2 учебный вопрос. Определение возможных объемов АСДНР в очагах поражения при взрывах КВВ и ТВС Расчистка маршрутов и устройство проездов в завалах. При взрывах КВВ и ТВС показатель расчистки в завалах определяется: LЗАВ =SГ*C, где: Lзав - общая протяженность заваленных маршрутов; Sг - площадь зоны разрушений, км 2; C - коэффициент, равный протяженности, заваленных маршрутов на 1 км 2 площади города (С=0, 35 на 1 км 2).
Определение возможных объемов АСДНР в очагах поражения при взрывах КВВ и ТВС Разборка завалов а) при недостаточной информации показатель разборки завалов определяется из соотношения 35 %строительного объема здания в зонах полного разрушения; б) из расчета на 1000 м 3 объема жилого (административного) здания образуется 400 м 3, а промышленного 125 м 3 завала. . В зоне полных разрушений: м 3 В зоне сильных разрушений: м 3 При определении объемов завалов в очагах поражения (разрушения) необходимо учитывать структуру завала (λ).

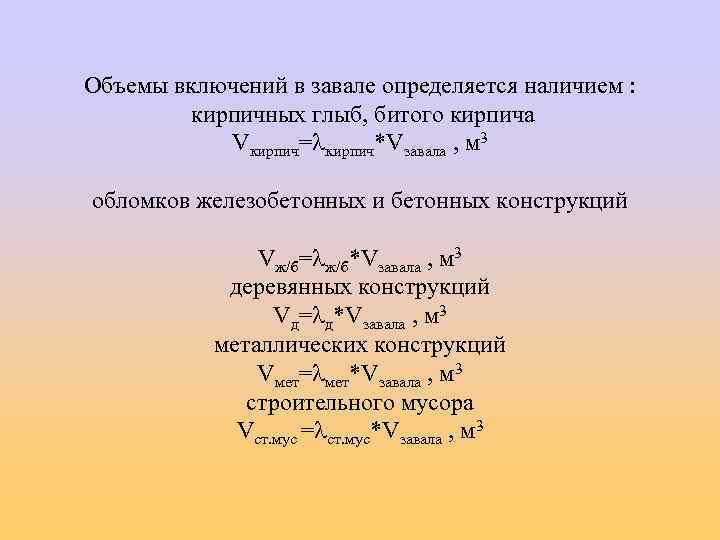

Объемы включений в завале определяется наличием : кирпичных глыб, битого кирпича Vкирпич= кирпич*Vзавала , м 3 обломков железобетонных и бетонных конструкций Vж/б= ж/б*Vзавала , м 3 деревянных конструкций Vд= д*Vзавала , м 3 металлических конструкций Vмет= мет*Vзавала , м 3 строительного мусора Vст. мус = ст. мус*Vзавала , м 3

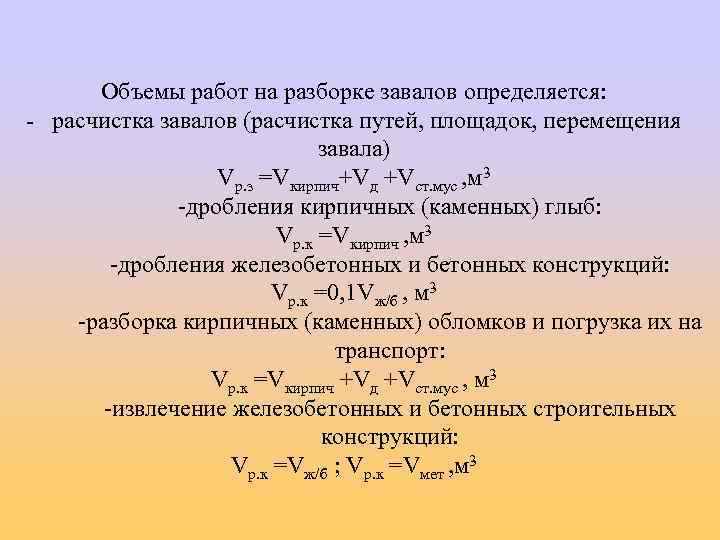

Объемы работ на разборке завалов определяется: - расчистка завалов (расчистка путей, площадок, перемещения завала) Vр. з =Vкирпич+Vд +Vст. мус , м 3 -дробления кирпичных (каменных) глыб: Vр. к =Vкирпич , м 3 -дробления железобетонных и бетонных конструкций: Vр. к =0, 1 Vж/б , м 3 -разборка кирпичных (каменных) обломков и погрузка их на транспорт: Vр. к =Vкирпич +Vд +Vст. мус , м 3 -извлечение железобетонных и бетонных строительных конструкций: Vр. к =Vж/б ; Vр. к =Vмет , м 3
Состояние КЭС: на основании данных о количестве аварий на единице площади зоны разрушений по формулам: РКЭС=Sразр*1, 4, где: Ркэс - количество аварий на КЭС; Sразр - площадь зоны разрушений, км 2 1, 4 - количество аварий на КЭС, приходится на 1 км 2 площади зоны разрушения жилой части города, аварий/км 2.
количество аварий на системе теплоснабжения определяется: Ртепл =0, 15*РКЭС количество аварий на системе энергетике: Рэл =0, 2*РКЭС количество аварий на системе водоснабжения; Рвод =0, 2*РКЭС количество аварий на системе газоснабжения; Ргаз =0, 25*РКЭС количество аварий на системе канализации; Ркан =0, 2*РКЭС

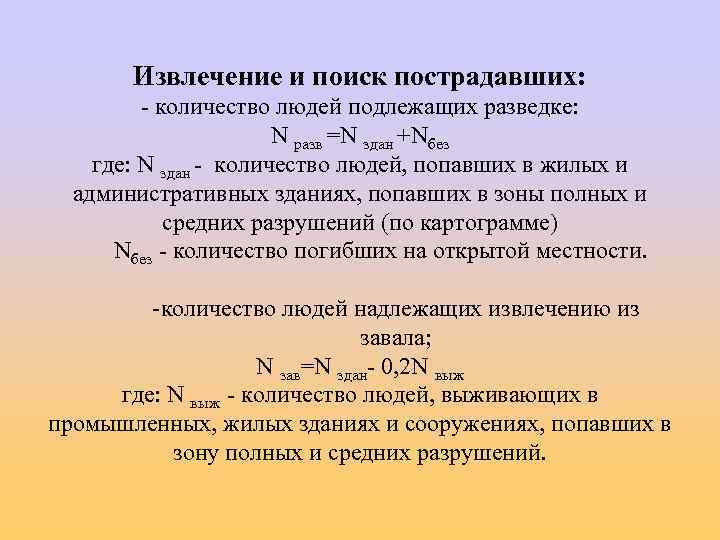

Извлечение и поиск пострадавших: - количество людей подлежащих разведке: N разв =N здан +Nбез где: N здан - количество людей, попавших в жилых и административных зданиях, попавших в зоны полных и средних разрушений (по картограмме) Nбез - количество погибших на открытой местности. -количество людей надлежащих извлечению из завала; N зав=N здан- 0, 2 N выж где: N выж - количество людей, выживающих в промышленных, жилых зданиях и сооружениях, попавших в зону полных и средних разрушений.
