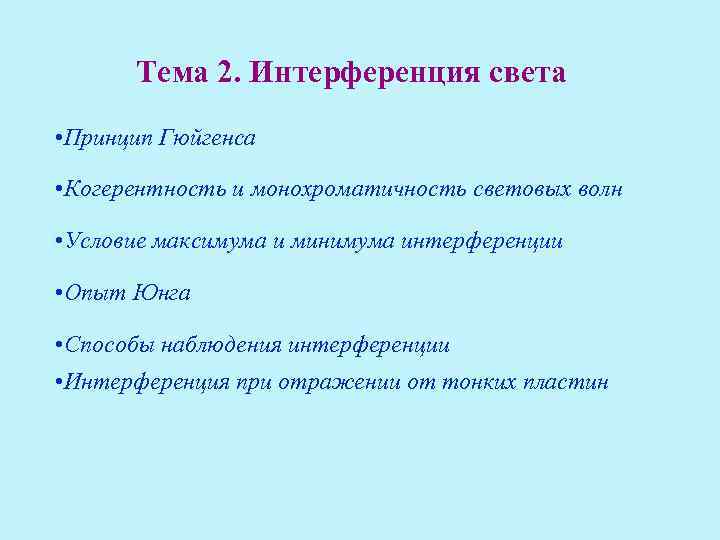

> Тема 2. Интерференция света • Принцип Гюйгенса  • Когерентность и монохроматичность световых Тема 2. Интерференция света • Принцип Гюйгенса • Когерентность и монохроматичность световых волн • Условие максимума и минимума интерференции • Опыт Юнга • Способы наблюдения интерференции • Интерференция при отражении от тонких пластин

>     Принцип Гюйгенса Christiaan Huygens 1629 -1695   Каждая Принцип Гюйгенса Christiaan Huygens 1629 -1695 Каждая точка среды, до которой доходит волна, становится источником вторичных сферических волн той же частоты. Огибающая этих волн дает положение фронта волны в последующие моменты времени.

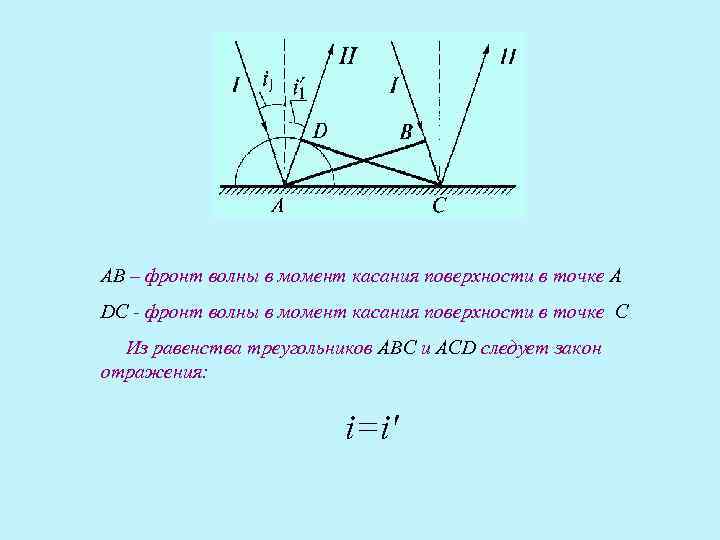

>АВ – фронт волны в момент касания поверхности в точке А DC - фронт АВ – фронт волны в момент касания поверхности в точке А DC - фронт волны в момент касания поверхности в точке С Из равенства треугольников ABC и ACD следует закон отражения: i=iʹ

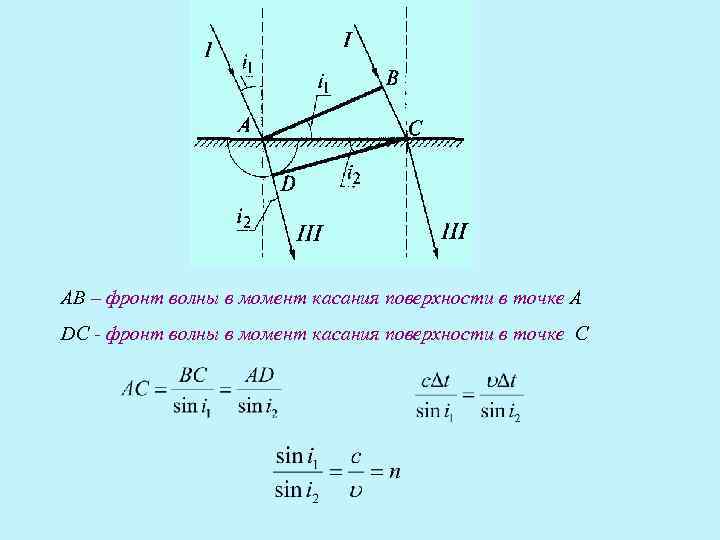

>АВ – фронт волны в момент касания поверхности в точке А DC - фронт АВ – фронт волны в момент касания поверхности в точке А DC - фронт волны в момент касания поверхности в точке С

>   Интерференция световых волн Интерференция волн – одно из основных свойств волн Интерференция световых волн Интерференция волн – одно из основных свойств волн любой природы (упругих, электромагнитных, в т. ч. световых и др. ). Интерференция света – это наложение (сложение) когерентных волн, сопровождающееся образованием интерференционной картины. Происходит перераспределение светового потока в пространстве, в результате чего в одних местах возникают максимумы, а в других - минимумы интенсивности

>     r 2     r 1 Интерференция r 2 r 1 Интерференция поверхностных волн от двух точечных источников В точках, для которых r 2 - r 1 = λ (1/2+n), поверхность жидкости не колеблется

> Когерентность и монохроматичность   световых волн   Когерентностью называется согласованное протекание Когерентность и монохроматичность световых волн Когерентностью называется согласованное протекание нескольких колебательных или волновых процессов. . В когерентных процессах разность фаз постоянна. Монохроматические волны – это волны одной определенной и строго постоянной частоты.

>Временная когерентность (частотная и фазовая) связана с изменением частоты и фазы колебаний со временем. Временная когерентность (частотная и фазовая) связана с изменением частоты и фазы колебаний со временем. Естественные источники излучают свет в виде отдельных коротких ( 10 -8 с) импульсов, называемых цугами волн Длина цуга l ≈ 3 м В одном цуге укладывается примерно 107 длин волн

>Время когерентности и длина когерентности зависят от степени монохроматичности света    Время когерентности и длина когерентности зависят от степени монохроматичности света lког. Если Δλ≈1 нм, то ~10 -12 с (lког. ~ 1000 длин волн) В солнечном свете порядка lког нескольких длин волн

>Пространственная когерентность связана с разбросом направлений волнового вектора  Угловой размер Солнца ~ 0, Пространственная когерентность связана с разбросом направлений волнового вектора Угловой размер Солнца ~ 0, 01 рад В солнечном свете интерференционная картина будет видна если d<0, 05 мм

>  Оптическая разность хода равна разности оптических длин путей, проходимых волнами Оптическая разность хода равна разности оптических длин путей, проходимых волнами

>  Пусть две волны одинаковой частоты,  накладываясь друг на друга,  возбуждают Пусть две волны одинаковой частоты, накладываясь друг на друга, возбуждают в некоторой точке пространства колебания одинакового направления: Амплитуда результирующего колебания: Δφ=φ2 -φ1 – разность фаз Интенсивность световой волны равна квадрату амплитуды. Тогда суммарная интенсивность:

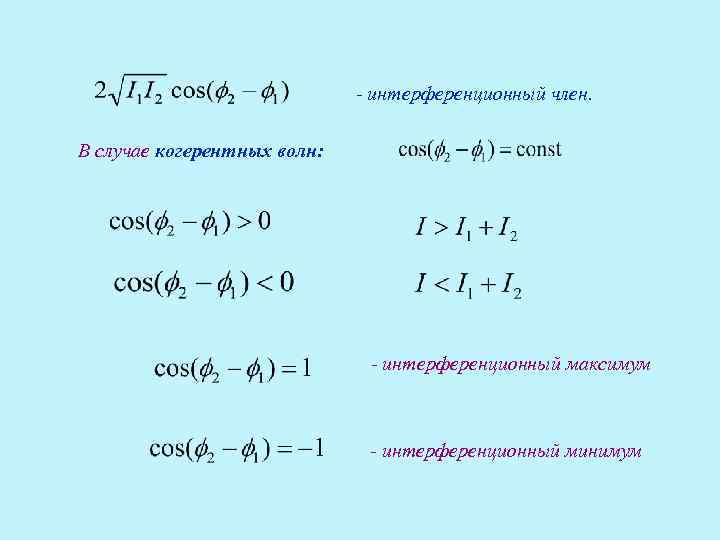

>     - интерференционный член.  В случае когерентных волн: - интерференционный член. В случае когерентных волн: - интерференционный максимум - интерференционный минимум

>  Условие максимума и минимума интерференции: • Если оптическая разность хода равна целому Условие максимума и минимума интерференции: • Если оптическая разность хода равна целому числу длин волн - наблюдается интерференционный максимум. • Если оптическая разность хода равна полуцелому числу длин волн - наблюдается интерференционный минимум.

>   Опыт Юнга       Свет – поток Опыт Юнга Свет – поток частиц Thomas Young 1773 - 1829 Свет – волна

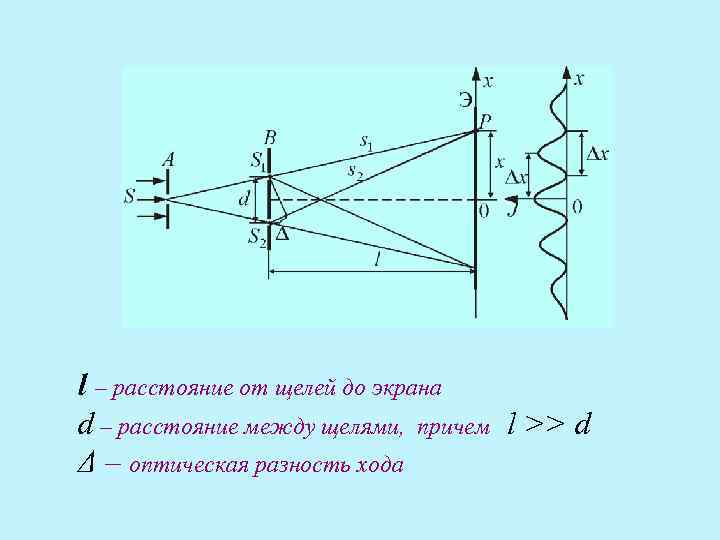

>l – расстояние от щелей до экрана d – расстояние между щелями,  причем l – расстояние от щелей до экрана d – расстояние между щелями, причем l >> d Δ – оптическая разность хода

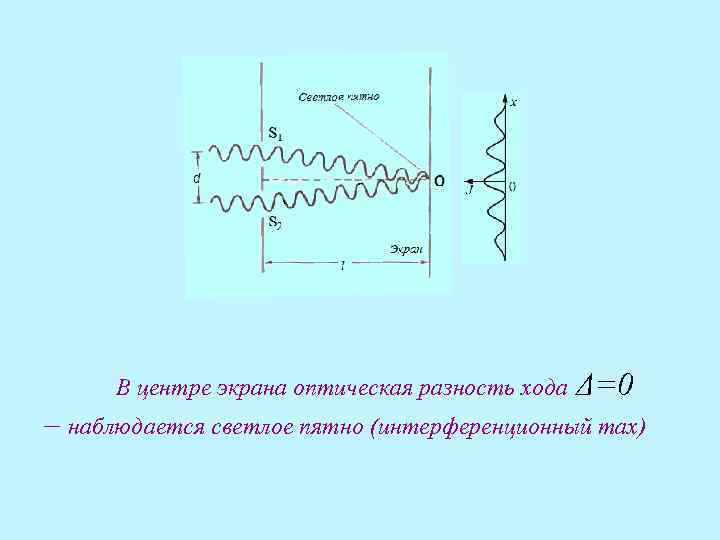

> В центре экрана оптическая разность хода Δ=0 – наблюдается светлое пятно (интерференционный max) В центре экрана оптическая разность хода Δ=0 – наблюдается светлое пятно (интерференционный max)

>В точках на экране, в которых оптическая разность хода Δ=mλ – наблюдается светлое пятно В точках на экране, в которых оптическая разность хода Δ=mλ – наблюдается светлое пятно (интерференционный max); в точках, где Δ=(2 m+1)λ/2 – наблюдается темное пятно (интерференционный min)

>Главный максимум, соответствующий m=0 проходит через точку О. Вверх и вниз от него располагаются Главный максимум, соответствующий m=0 проходит через точку О. Вверх и вниз от него располагаются максимумы (минимумы) первого (m=± 1), второго (m=± 2) и т. д. порядков

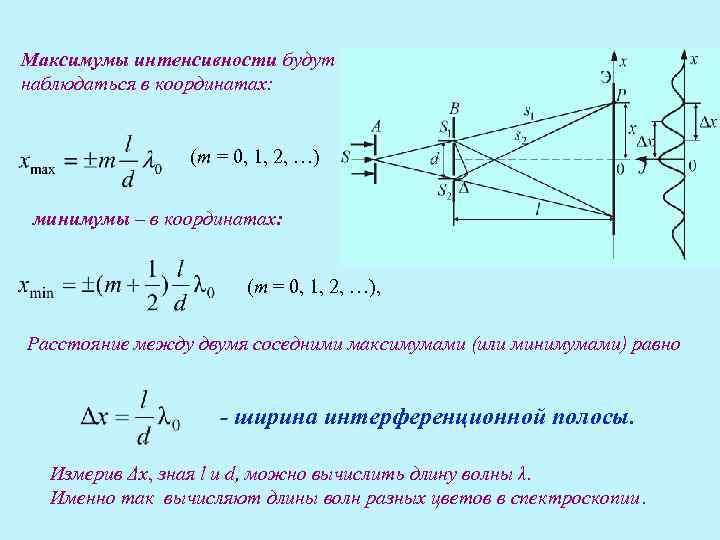

>Максимумы интенсивности будут наблюдаться в координатах:    (m = 0, 1, 2, Максимумы интенсивности будут наблюдаться в координатах: (m = 0, 1, 2, …) минимумы – в координатах: (m = 0, 1, 2, …), Расстояние между двумя соседними максимумами (или минимумами) равно - ширина интерференционной полосы. Измерив Δx, зная l и d, можно вычислить длину волны λ. Именно так вычисляют длины волн разных цветов в спектроскопии.

>  • Опыт Юнга Способы наблюдения интерференции   • Зеркала Фринеля • Опыт Юнга Способы наблюдения интерференции • Зеркала Фринеля • Бипризма Френеля • Билинза Бийе • Интерференция при отражении от

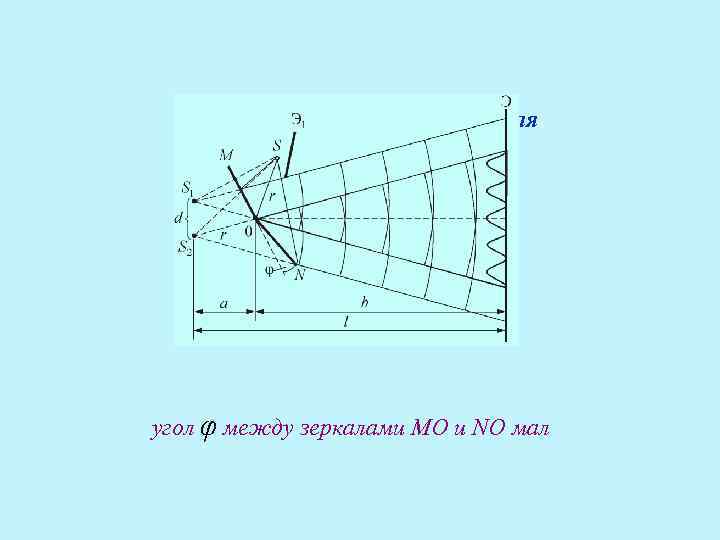

>   Зеркала Фринеля угол φ между зеркалами МО и NO мал Зеркала Фринеля угол φ между зеркалами МО и NO мал

>   ширина интерференционной полосы:      ширина зоны интерференции: ширина интерференционной полосы: ширина зоны интерференции: число интерференционных полос: если на бизеркала падает плоская волна (а→∞), то:

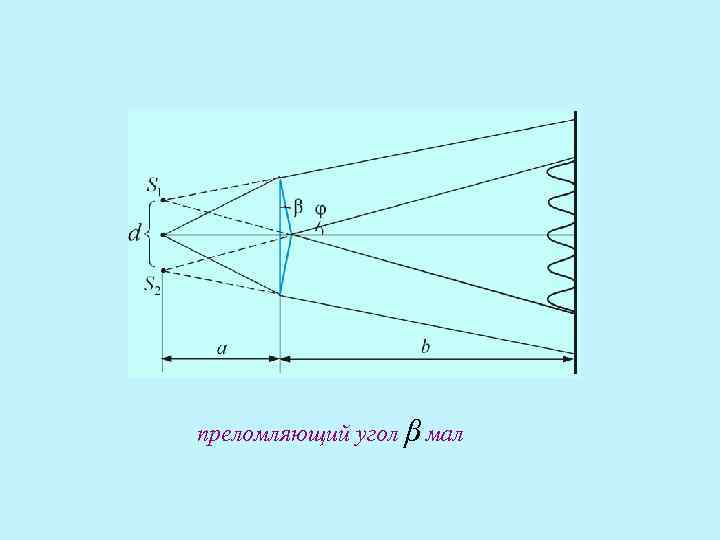

>  Бипризма Фринеля преломляющий угол β мал Бипризма Фринеля преломляющий угол β мал

>ширина интерференционной полосы,  ширина зоны интерференции и число полос определяются по тем же ширина интерференционной полосы, ширина зоны интерференции и число полос определяются по тем же формулам, что и для бизеркала: если на бипризму падает плоская волна (а→∞), то:

>      О 1 – оптический центр   О 1 – оптический центр Билинза Бийе верхней полулинзы О 2 – оптический центр нижней полулинзы d – толщина удаленного слоя ширина интерференционной полосы: ширина зоны интерференции: число интерференционных полос:

>Интерференция при отражении от тонких пластин 1. Интерференция от плоскопараллельной пластины   Интерференция при отражении от тонких пластин 1. Интерференция от плоскопараллельной пластины Условие когерентности волн: при λ=500 нм, Δλ=2 нм h<0, 06 мм Оптическая разность хода с учетом потери полуволны:

>  Изменяя угол падения можно наблюдать чередование максимумов и минимумов отраженного света Изменяя угол падения можно наблюдать чередование максимумов и минимумов отраженного света - max интерференции - min интерференции Каждая полоса образована лучами, падающими под одинаковым углом, поэтому нтерференционные полосы называются полосами равного наклона

>2. Интерференция от клиновидной пластины    α мал (< 1 град. ) 2. Интерференция от клиновидной пластины α мал (< 1 град. ) Условие когерентности волн такие же как при интерференции от плоскопараллельной пластины Оптическая разность хода с учетом потери полуволны:

>      - max интерференции    - min - max интерференции - min интерференции Каждая из интерференционных полос возникает в результате отражении от участков клина с одинаковой толщиной, поэтому их называют полосами равной толщины Полосы равной толщины можно наблюдать непосредственно на поверхности клина

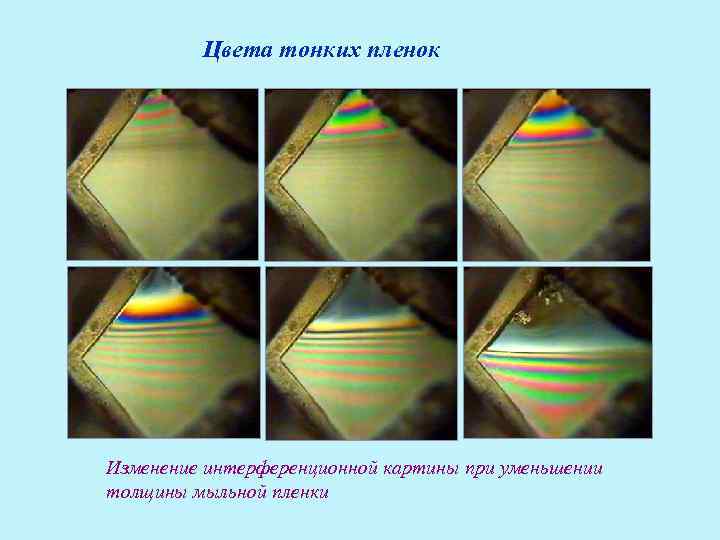

>   Цвета тонких пленок Изменение интерференционной картины при уменьшении толщины мыльной пленки Цвета тонких пленок Изменение интерференционной картины при уменьшении толщины мыльной пленки

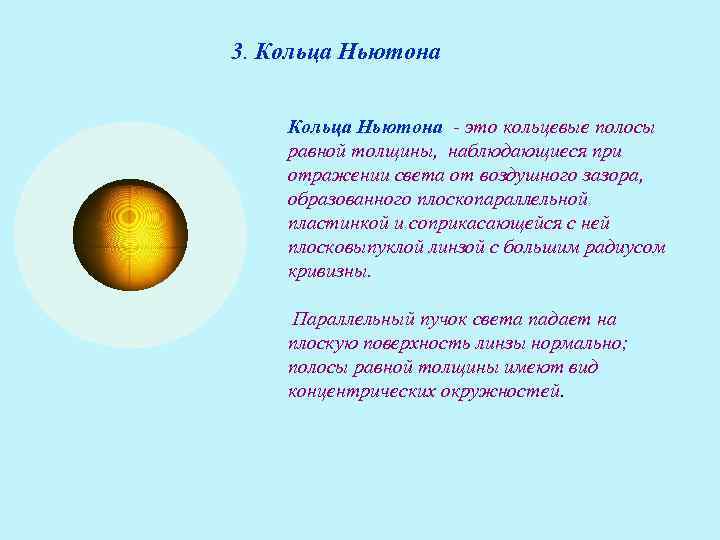

>3. Кольца Ньютона - это кольцевые полосы равной толщины,  наблюдающиеся при отражении света 3. Кольца Ньютона - это кольцевые полосы равной толщины, наблюдающиеся при отражении света от воздушного зазора, образованного плоскопараллельной пластинкой и соприкасающейся с ней плосковыпуклой линзой с большим радиусом кривизны. Параллельный пучок света падает на плоскую поверхность линзы нормально; полосы равной толщины имеют вид концентрических окружностей.

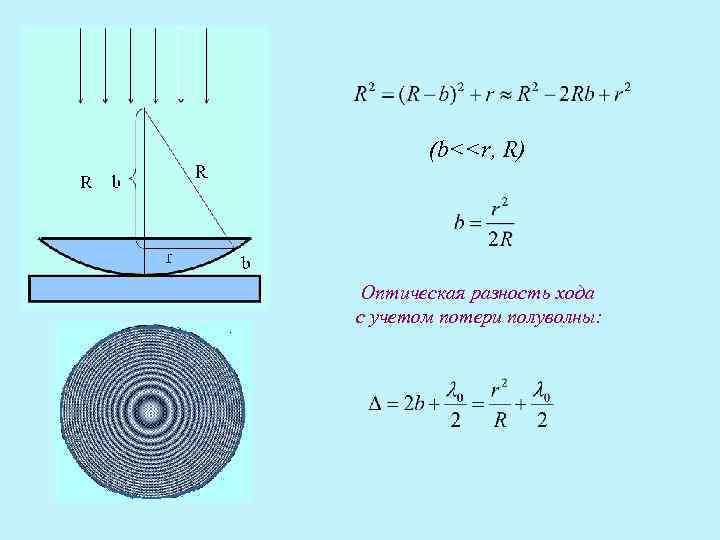

>  (b<<r, R) Оптическая разность хода с учетом потери полуволны: (b<

>  - min интерференции   - max интерференции  В отраженном свете: - min интерференции - max интерференции В отраженном свете: радиус mго темного кольца в отраженном свете радиус mго светлого кольца в отраженном свете

>В проходящем свете:   радиус mго темного кольца в  проходящем свете В проходящем свете: радиус mго темного кольца в проходящем свете радиус mго светлого кольца в проходящем свете

> 4. Полосы равного наклона В идеальной плоскопараллельной пластинке можно наблюдать интерференционные полосы, положение 4. Полосы равного наклона В идеальной плоскопараллельной пластинке можно наблюдать интерференционные полосы, положение которых зависит от угла падения i (h, n, - const). Пусть на пластинку падает рассеянный свет (всех направлений). Для наблюдения берут объектив L с экраном 00’ помещенном в главном фокусе окуляра. Каждой точке экрана соответствует пересечение определенного направления параллельных лучей. Не параллельные лучи не соберутся в фокальной плоскости, следовательно, выражение для разности хода то же:

>Интерференцию света по методу деления амплитуды во многих отношениях наблюдать проще, чем в опытах Интерференцию света по методу деления амплитуды во многих отношениях наблюдать проще, чем в опытах с делением волнового фронта. Один из способов, использующих такой метод, – опыт Поля. В опыте Поля свет от источника S отражается двумя поверхностями тонкой прозрачной плоскопараллельной пластинки (рис. 8. 7). В любую точку P, находящуюся с той же стороны от пластинки, что и источник, приходят два луча. Эти лучи образуют интерференционную картину

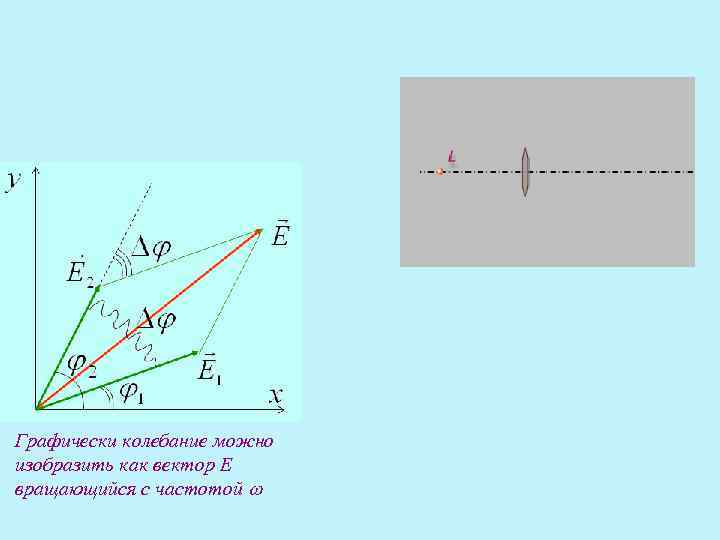

>Графически колебание можно изобразить как вектор Е вращающийся с частотой  Графически колебание можно изобразить как вектор Е вращающийся с частотой
