Тема 2 5 Основы навигационной гидрометеорологии 1

Скачать презентацию Тема 2 5 Основы навигационной гидрометеорологии 1

т.2.5. Основы навигационной гидрометеорологии.ppt

Количество слайдов: 152

Тема № 2. 5. Основы навигационной гидрометеорологии 1. 2. 3. 4. Основные сведения об атмосфере. Элементы учения о погоде. Прогнозирование погоды. Статика и динамика океана.

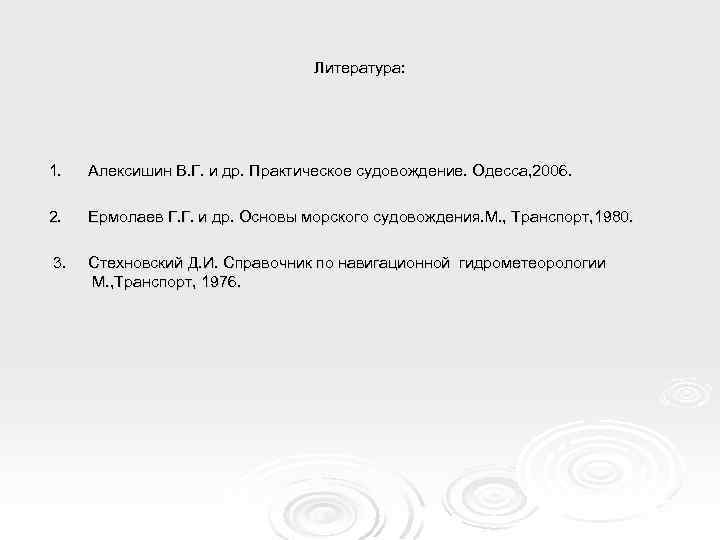

Литература: 1. Алексишин В. Г. и др. Практическое судовождение. Одесса, 2006. 2. Ермолаев Г. Г. и др. Основы морского судовождения. М. , Транспорт, 1980. 3. Стехновский Д. И. Справочник по навигационной гидрометеорологии М. , Транспорт, 1976.

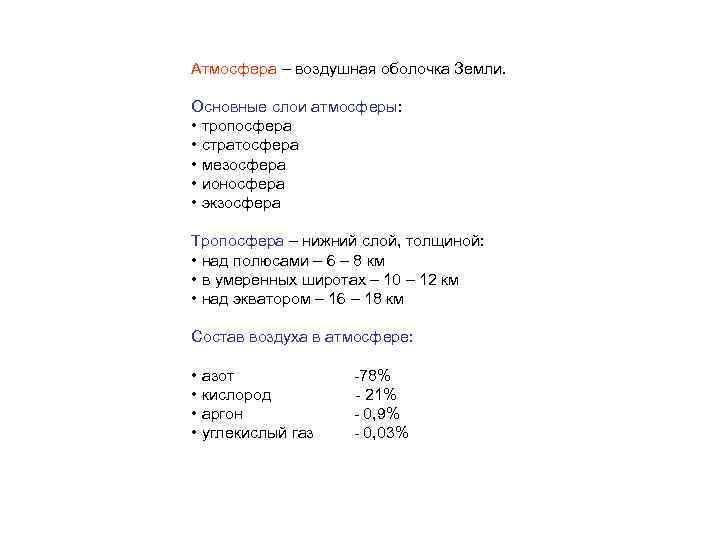

Атмосфера – воздушная оболочка Земли. Основные слои атмосферы: • тропосфера • стратосфера • мезосфера • ионосфера • экзосфера Тропосфера – нижний слой, толщиной: • над полюсами – 6 – 8 км • в умеренных широтах – 10 – 12 км • над экватором – 16 – 18 км Состав воздуха в атмосфере: • азот • кислород • аргон • углекислый газ -78% - 21% - 0, 9% - 0, 03%

Атмосфера Земли

Строение атмосферы ионосфера мезосфера стратосфера тропосфера

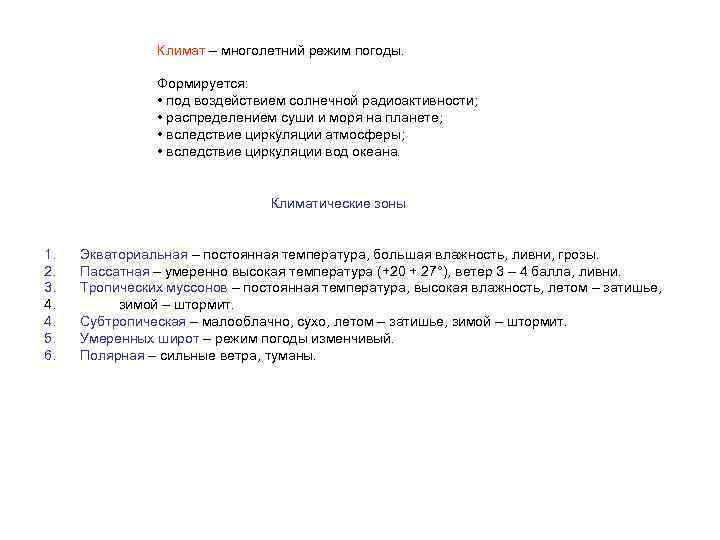

Климат – многолетний режим погоды. Формируется: • под воздействием солнечной радиоактивности; • распределением суши и моря на планете; • вследствие циркуляции атмосферы; • вследствие циркуляции вод океана. Климатические зоны 1. 2. 3. 4. 4. 5. 6. Экваториальная – постоянная температура, большая влажность, ливни, грозы. Пассатная – умеренно высокая температура (+20 + 27°), ветер 3 – 4 балла, ливни. Тропических муссонов – постоянная температура, высокая влажность, летом – затишье, зимой – штормит. Субтропическая – малооблачно, сухо, летом – затишье, зимой – штормит. Умеренных широт – режим погоды изменчивый. Полярная – сильные ветра, туманы.

Границы климатических поясов Полярный пояс 66° 30′ Умеренный пояс 23° 30′ 0° Северный тропик (Рака) Тропический пояс 23° 30′ Южный тропик (Козерога) 66° 30′ Полярный пояс Умеренный пояс

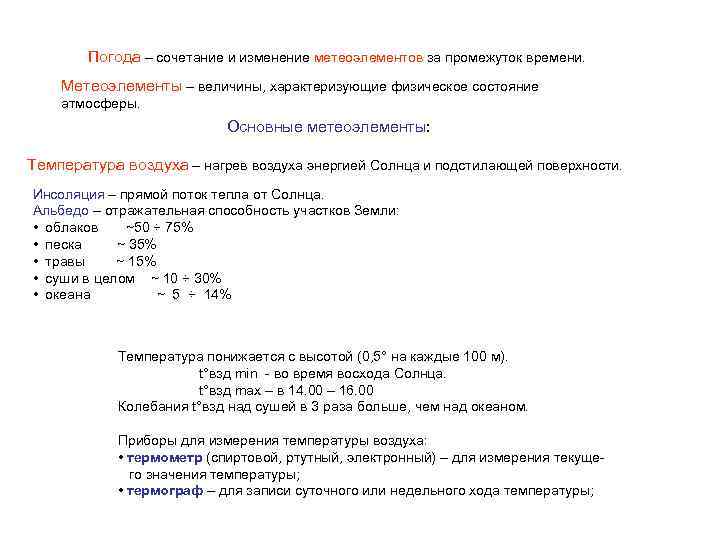

Погода – сочетание и изменение метеоэлементов за промежуток времени. Метеоэлементы – величины, характеризующие физическое состояние атмосферы. Основные метеоэлементы: Температура воздуха – нагрев воздуха энергией Солнца и подстилающей поверхности. Инсоляция – прямой поток тепла от Солнца. Альбедо – отражательная способность участков Земли: • облаков ~50 ÷ 75% • песка ~ 35% • травы ~ 15% • суши в целом ~ 10 ÷ 30% • океана ~ 5 ÷ 14% Температура понижается с высотой (0, 5° на каждые 100 м). t°взд min - во время восхода Солнца. t°взд max – в 14. 00 – 16. 00 Колебания t°взд над сушей в 3 раза больше, чем над океаном. Приборы для измерения температуры воздуха: • термометр (спиртовой, ртутный, электронный) – для измерения текущего значения температуры; • термограф – для записи суточного или недельного хода температуры;

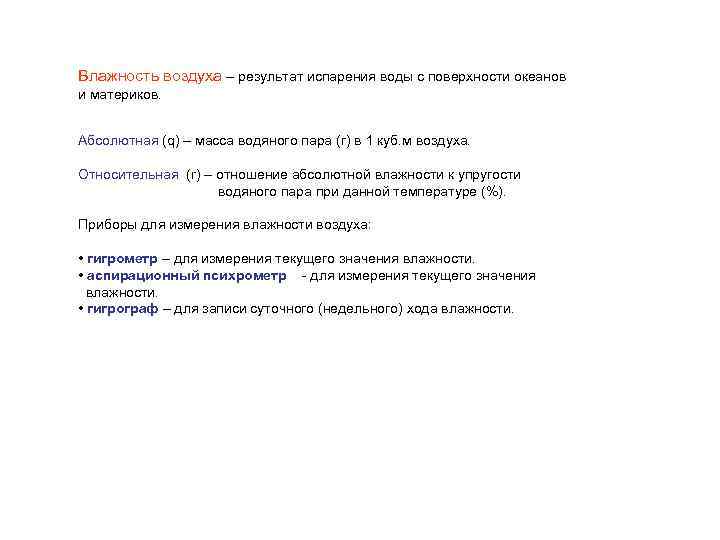

Влажность воздуха – результат испарения воды с поверхности океанов и материков. Абсолютная (q) – масса водяного пара (г) в 1 куб. м воздуха. Относительная (r) – отношение абсолютной влажности к упругости водяного пара при данной температуре (%). Приборы для измерения влажности воздуха: • гигрометр – для измерения текущего значения влажности. • аспирационный психрометр - для измерения текущего значения влажности. • гигрограф – для записи суточного (недельного) хода влажности.

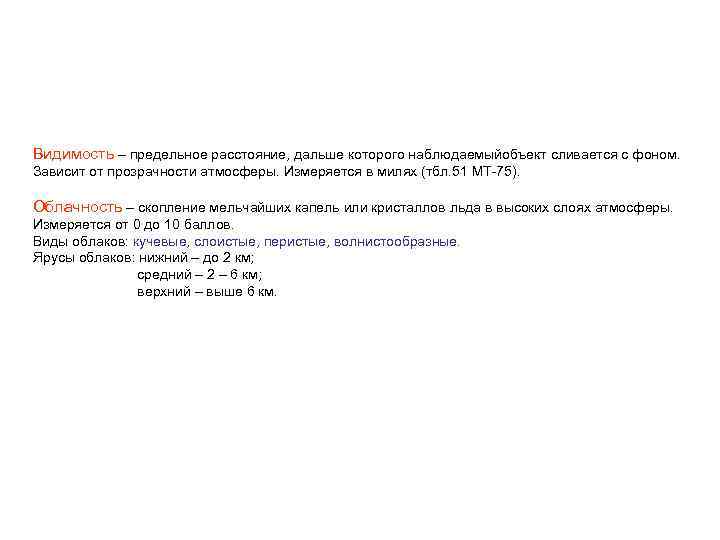

Видимость – предельное расстояние, дальше которого наблюдаемыйобъект сливается с фоном. Зависит от прозрачности атмосферы. Измеряется в милях (тбл. 51 МТ-75). Облачность – скопление мельчайших капель или кристаллов льда в высоких слоях атмосферы. Измеряется от 0 до 10 баллов. Виды облаков: кучевые, слоистые, перистые, волнистообразные. Ярусы облаков: нижний – до 2 км; средний – 2 – 6 км; верхний – выше 6 км.

Кучевые мощные

Кучевые плоские

Кучевые (фото с самолета)

Перистые нитевидные

Слоисто-кучевые мощные с осадками

Слоисто-кучевые слоистообразные просвечивающие с просветами

Кучево-дождевые

Перистое нитевидное рассеивающееся облако

Слоисто-кучевые

Переход кучевых мощных в кучево-дождевые

Кучевое мощное

Кучевые мощные

Нижний ярус – кучевые мощные, верхний ярус – слоисто-перистые

Слоисто-кучевые (фото с самолета)

Кучевые (облака хорошей погоды)

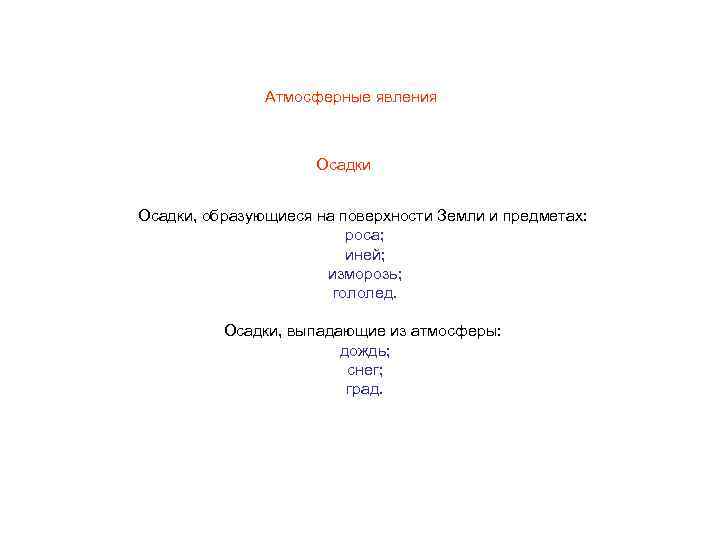

Атмосферные явления Осадки, образующиеся на поверхности Земли и предметах: роса; иней; изморозь; гололед. Осадки, выпадающие из атмосферы: дождь; снег; град.

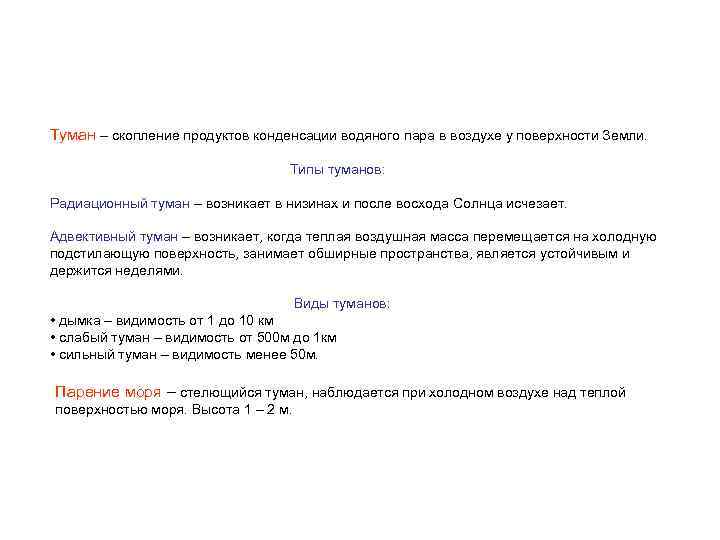

Туман – скопление продуктов конденсации водяного пара в воздухе у поверхности Земли. Типы туманов: Радиационный туман – возникает в низинах и после восхода Солнца исчезает. Адвективный туман – возникает, когда теплая воздушная масса перемещается на холодную подстилающую поверхность, занимает обширные пространства, является устойчивым и держится неделями. Виды туманов: • дымка – видимость от 1 до 10 км • слабый туман – видимость от 500 м до 1 км • сильный туман – видимость менее 50 м. Парение моря – стелющийся туман, наблюдается при холодном воздухе над теплой поверхностью моря. Высота 1 – 2 м.

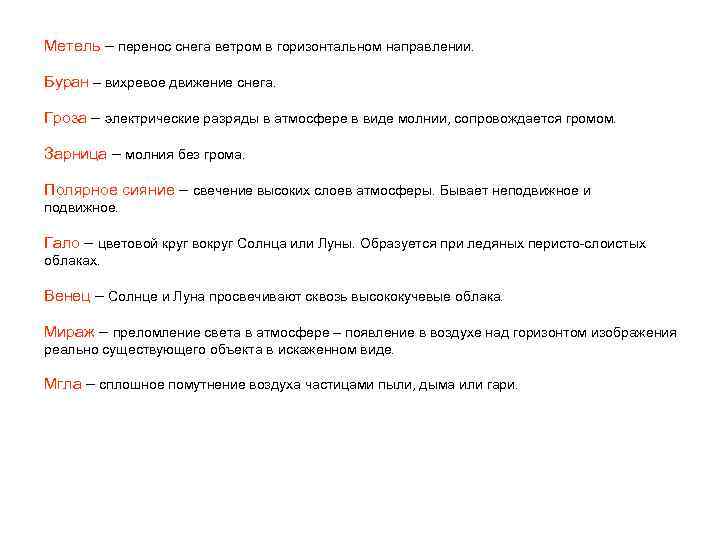

Метель – перенос снега ветром в горизонтальном направлении. Буран – вихревое движение снега. Гроза – электрические разряды в атмосфере в виде молнии, сопровождается громом. Зарница – молния без грома. Полярное сияние – свечение высоких слоев атмосферы. Бывает неподвижное и подвижное. Гало – цветовой круг вокруг Солнца или Луны. Образуется при ледяных перисто-слоистых облаках. Венец – Солнце и Луна просвечивают сквозь высококучевые облака. Мираж – преломление света в атмосфере – появление в воздухе над горизонтом изображения реально существующего объекта в искаженном виде. Мгла – сплошное помутнение воздуха частицами пыли, дыма или гари.

Зарождение грозы - - - Восходящий поток - - - Теплый воздух + + + Восходящий поток V > 8 м/с разрушает капли влаги на положительные и отрицательные частицы. Положительные остаются внизу, отрицательные поднимаются вверх. Возникает разность потенциалов. При достижении определенного значения происходит электрический разряд в виде вспышки молнии.

Молния

Венец Солнца

Венец Луны

Венец заходящего Солнца

Гало Луны

Гало Солнца

Гало Луны

Полярное сияние

Мгла

Мираж

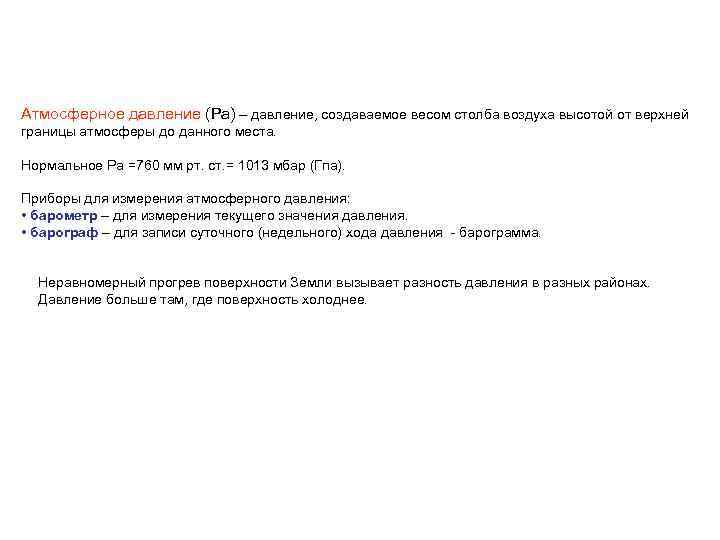

Атмосферное давление (Ра) – давление, создаваемое весом столба воздуха высотой от верхней границы атмосферы до данного места. Нормальное Ра =760 мм рт. ст. = 1013 мбар (Гпа). Приборы для измерения атмосферного давления: • барометр – для измерения текущего значения давления. • барограф – для записи суточного (недельного) хода давления - барограмма. Неравномерный прогрев поверхности Земли вызывает разность давления в разных районах. Давление больше там, где поверхность холоднее.

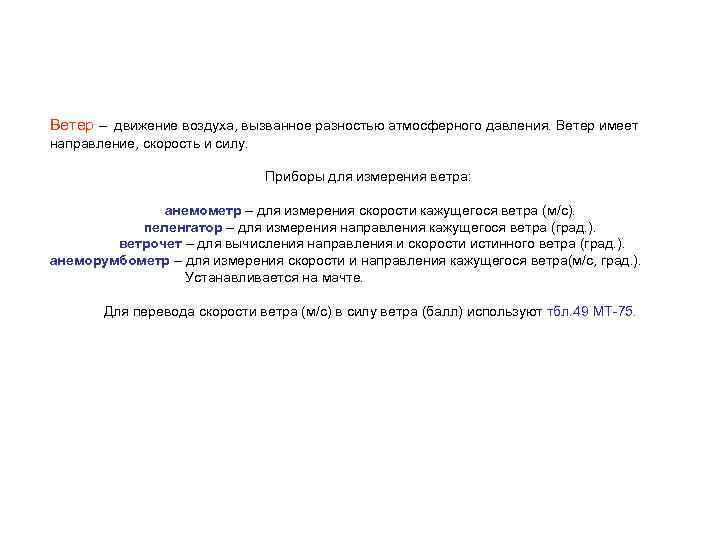

Ветер – движение воздуха, вызванное разностью атмосферного давления. Ветер имеет направление, скорость и силу. Приборы для измерения ветра: анемометр – для измерения скорости кажущегося ветра (м/с). пеленгатор – для измерения направления кажущегося ветра (град. ). ветрочет – для вычисления направления и скорости истинного ветра (град. ). анеморумбометр – для измерения скорости и направления кажущегося ветра(м/с, град. ). Устанавливается на мачте. Для перевода скорости ветра (м/с) в силу ветра (балл) используют тбл. 49 МТ-75.

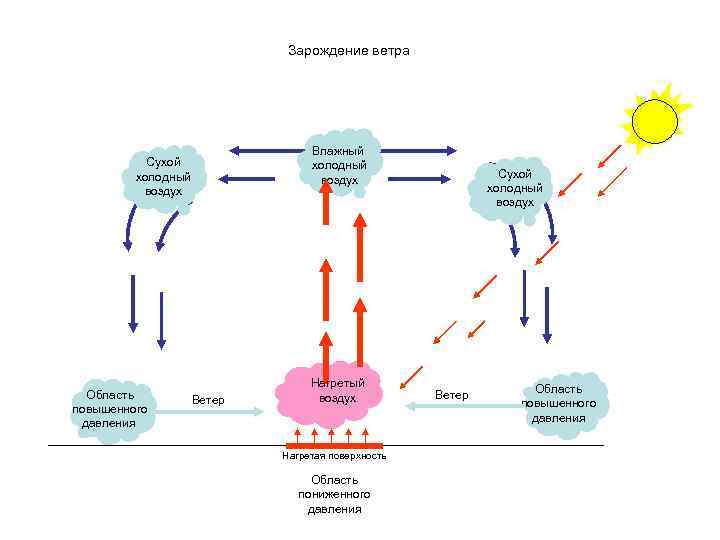

Зарождение ветра Влажный холодный воздух Сухой холодный воздух Область повышенного давления Ветер Нагретый воздух Нагретая поверхность Область пониженного давления Сухой холодный воздух Ветер Область повышенного давления

Условные обозначения ветра на синоптической карте Скорость ветра м/с Обозначение на карте 0– 1 2, 5 5 25 Пример: - ветер NE, 15 м/с

Определение скорости и направления истинного ветра с помощью ветрочета 1. Деление круга, равное курсу корабля, , совместить с индексом. 2. Перевести скорость корабля в м/с. 3. Полученную величину отложить по радиусу от центра к индексу в масштабе 1 м/с = 1 см. 4. Конечную точку обозначить буквой К. к Индекс

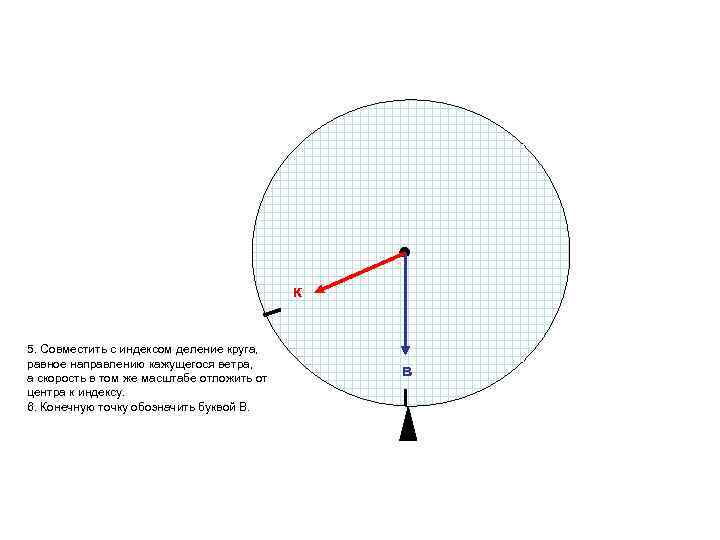

к 5. Совместить с индексом деление круга, равное направлению кажущегося ветра, а скорость в том же масштабе отложить от центра к индексу. 6. Конечную точку обозначить буквой В. в

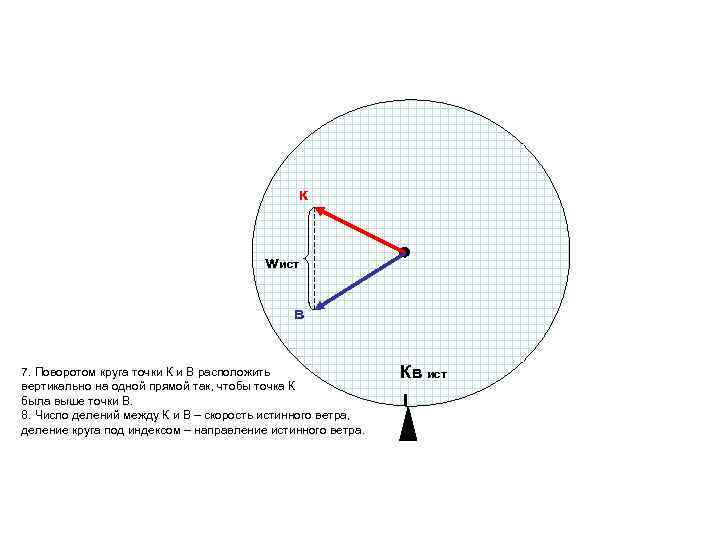

к wист в 7. Поворотом круга точки К и В расположить вертикально на одной прямой так, чтобы точка К была выше точки В. 8. Число делений между К и В – скорость истинного ветра, деление круга под индексом – направление истинного ветра. Кв ист

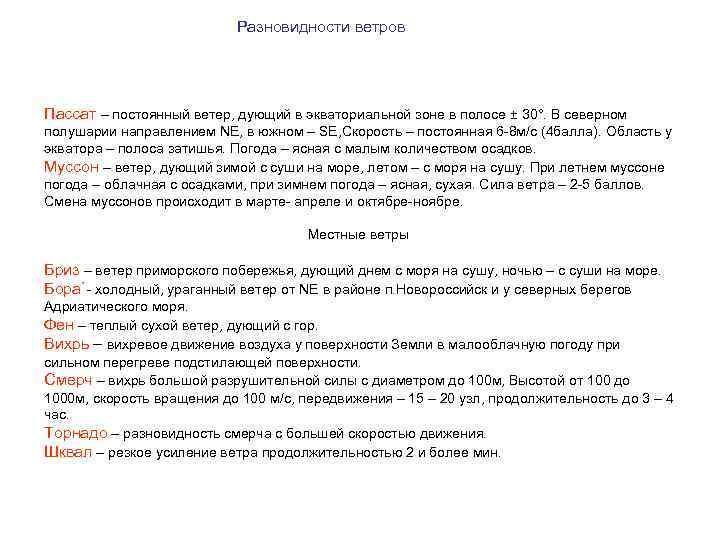

Разновидности ветров Пассат – постоянный ветер, дующий в экваториальной зоне в полосе ± 30°. В северном полушарии направлением NE, в южном – SE, Скорость – постоянная 6 -8 м/с (4 балла). Область у экватора – полоса затишья. Погода – ясная с малым количеством осадков. Муссон – ветер, дующий зимой с суши на море, летом – с моря на сушу. При летнем муссоне погода – облачная с осадками, при зимнем погода – ясная, сухая. Сила ветра – 2 -5 баллов. Смена муссонов происходит в марте- апреле и октябре-ноябре. Местные ветры Бриз – ветер приморского побережья, дующий днем с моря на сушу, ночью – с суши на море. Бора`- холодный, ураганный ветер от NE в районе п. Новороссийск и у северных берегов Адриатического моря. Фен – теплый сухой ветер, дующий с гор. Вихрь – вихревое движение воздуха у поверхности Земли в малооблачную погоду при сильном перегреве подстилающей поверхности. Смерч – вихрь большой разрушительной силы с диаметром до 100 м, Высотой от 100 до 1000 м, скорость вращения до 100 м/с, передвижения – 15 – 20 узл, продолжительность до 3 – 4 час. Торнадо – разновидность смерча с большей скоростью движения. Шквал – резкое усиление ветра продолжительностью 2 и более мин.

Смерч

Смерч на море

Смерч

Торнадо

Воздушные массы Арктическая – формируется в Арктике. Характеризуется низкими температурами, малой влажностью и большой прозрачностью. Вторгаясь в низкие широты, создает резкое похолодание. Полярная– формируется в умеренных широтах. Континентальная ПВМ в зимнее время по своим свойствам близка к арктической ВМ, в летнее время – к тропической. Морская ПВМ, перемещаясь на континент, приносит ливни, грозы, туманы и небольшое похолодание. Тропическая – формируется в субтропиках и тропиках. Морская ТВМ имеет высокую температуру, влажность и устойчивость. Континентальная ТВМ отличается высокой температурой, низкую влажностью, запыленностью и неустойчивостью. Экваториальная – формируется в районе экватора. Имеет высокую температуру и влажность в течение всех сезонов года. Перемещается с пассатами и муссонами из одного полушария в другое и сопровождается мощными кучево-дождевыми облаками, ливнями и грозами. Морская – формируется над морем. Континентальная – формируется над сушей. Теплая – двигающаяся над более холодной поверхностью. Холодная – двигающаяся над более теплой поверхностью. Местная – находится в равновесии с поверхностью. Характер погоды в воздушных массах В холодной – ветер порывистый, неустойчивый, видимость хорошая, возможны ливневые осадки с грозой. В теплой – ветер ровный. Видимость ухудшена, туманы, сплошная облачность, моросящие осадки.

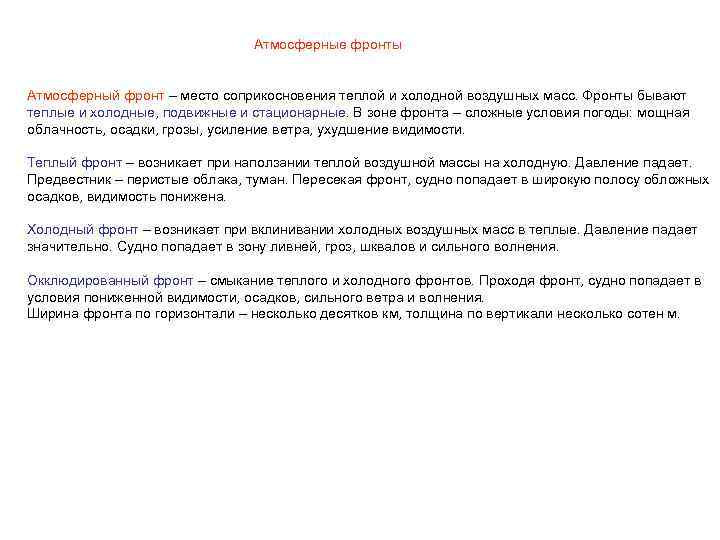

Атмосферные фронты Атмосферный фронт – место соприкосновения теплой и холодной воздушных масс. Фронты бывают теплые и холодные, подвижные и стационарные. В зоне фронта – сложные условия погоды: мощная облачность, осадки, грозы, усиление ветра, ухудшение видимости. Теплый фронт – возникает при наползании теплой воздушной массы на холодную. Давление падает. Предвестник – перистые облака, туман. Пересекая фронт, судно попадает в широкую полосу обложных осадков, видимость понижена. Холодный фронт – возникает при вклинивании холодных воздушных масс в теплые. Давление падает значительно. Судно попадает в зону ливней, гроз, шквалов и сильного волнения. Окклюдированный фронт – смыкание теплого и холодного фронтов. Проходя фронт, судно попадает в условия пониженной видимости, осадков, сильного ветра и волнения. Ширина фронта по горизонтали – несколько десятков км, толщина по вертикали несколько сотен м.

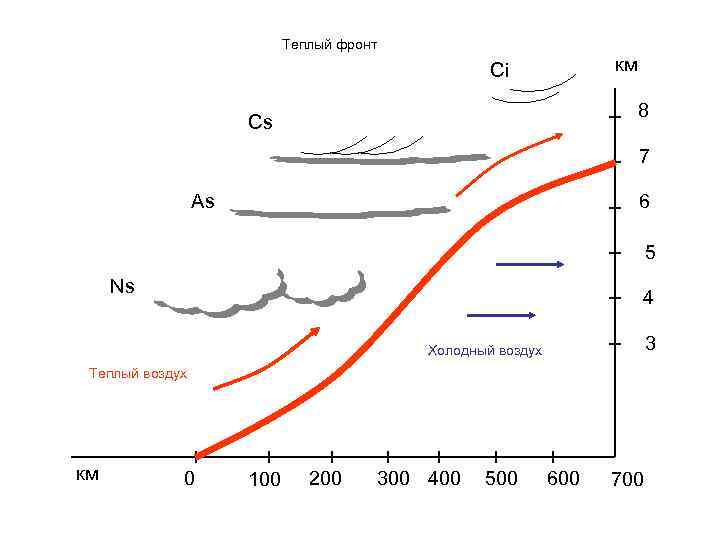

Теплый фронт км Ci 8 Cs 7 As 6 5 Ns 4 3 Холодный воздух Теплый воздух км 0 100 200 300 400 500 600 700

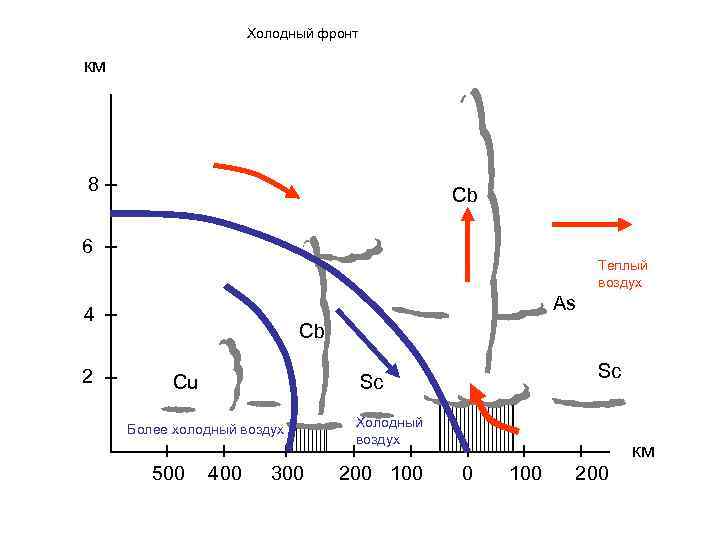

Холодный фронт км 8 Cb 6 Теплый воздух As 4 2 Cb Cu Более холодный воздух 500 Sc Sc 400 300 Холодный воздух 200 100 км 0 100 200

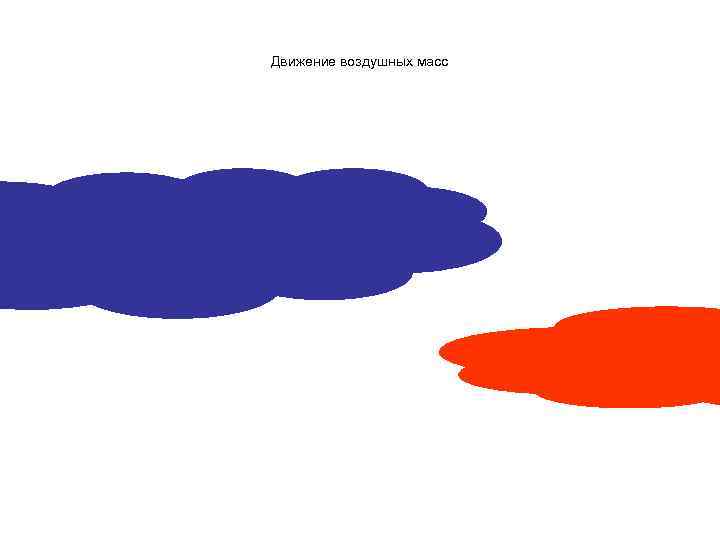

Движение воздушных масс

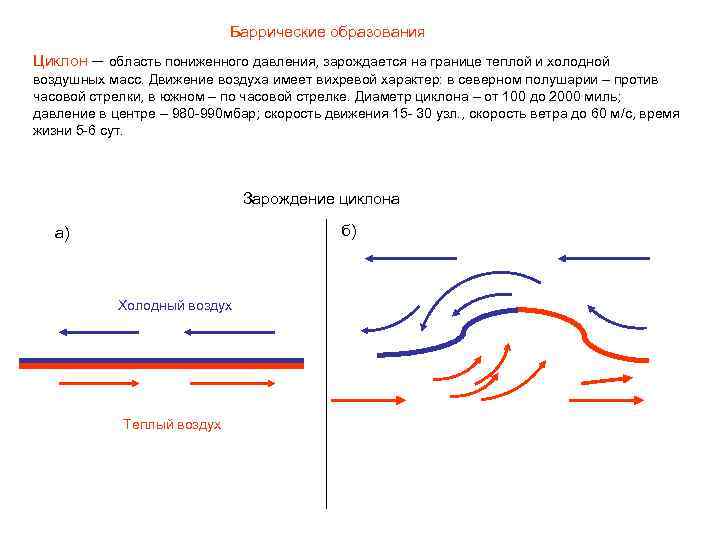

Баррические образования Циклон – область пониженного давления, зарождается на границе теплой и холодной воздушных масс. Движение воздуха имеет вихревой характер: в северном полушарии – против часовой стрелки, в южном – по часовой стрелке. Диаметр циклона – от 100 до 2000 миль; давление в центре – 980 -990 мбар; скорость движения 15 - 30 узл. , скорость ветра до 60 м/с, время жизни 5 -6 сут. Зарождение циклона б) а) Холодный воздух Теплый воздух

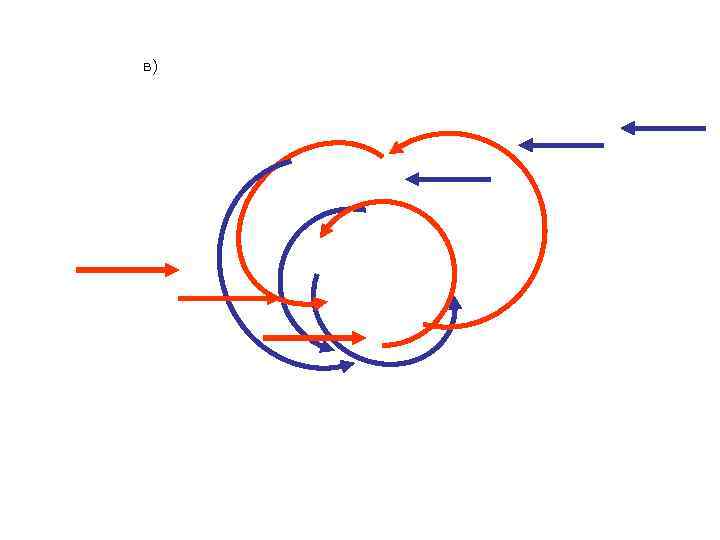

в)

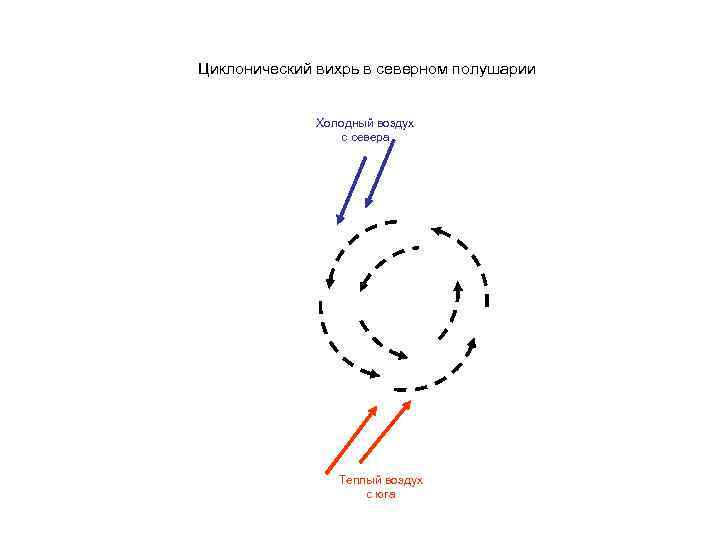

Циклонический вихрь в северном полушарии Холодный воздух с севера Теплый воздух с юга

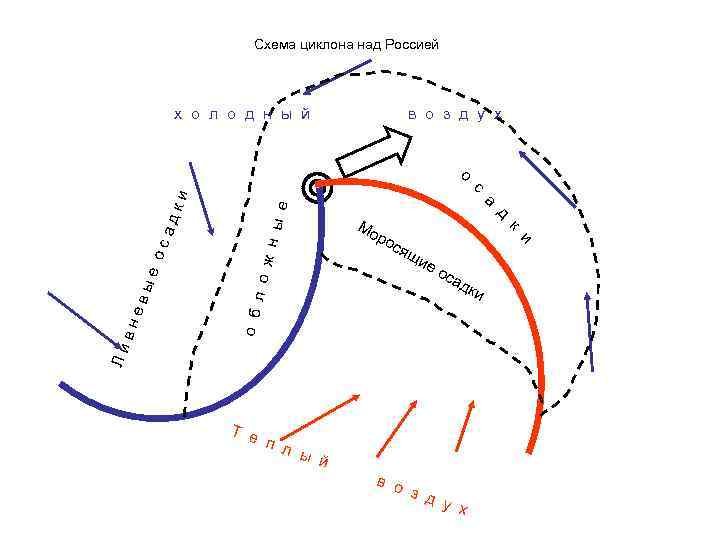

Схема циклона над Россией х о л о д н ы й в о з д у х щи ео са дк Ли о б л о ж н ы е ад ос ся и ро к ые д ев а вн с ки о Мо Т е п л ы й в о з д у х и

Изображение циклона с атмосферными фронтами на синоптической карте Направление ветра в циклоне

Тропический циклон в разрезе по вертикали км 12 мили 400 600 10 – 50 миль «Глаз бури»

Фотография урагана «Катрина»

Циклон (южное полушарие)

Надвигается ураган

Тайфун (северное полушарие)

Тайфун

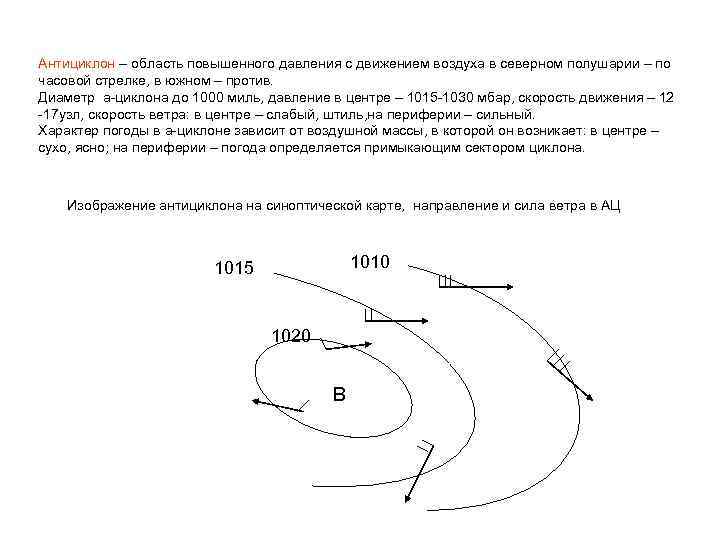

Антициклон – область повышенного давления с движением воздуха в северном полушарии – по часовой стрелке, в южном – против. Диаметр а-циклона до 1000 миль, давление в центре – 1015 -1030 мбар, скорость движения – 12 -17 узл, скорость ветра: в центре – слабый, штиль, на периферии – сильный. Характер погоды в а-циклоне зависит от воздушной массы, в которой он возникает: в центре – сухо, ясно; на периферии – погода определяется примыкающим сектором циклона. Изображение антициклона на синоптической карте, направление и сила ветра в АЦ 1010 1015 1020 В

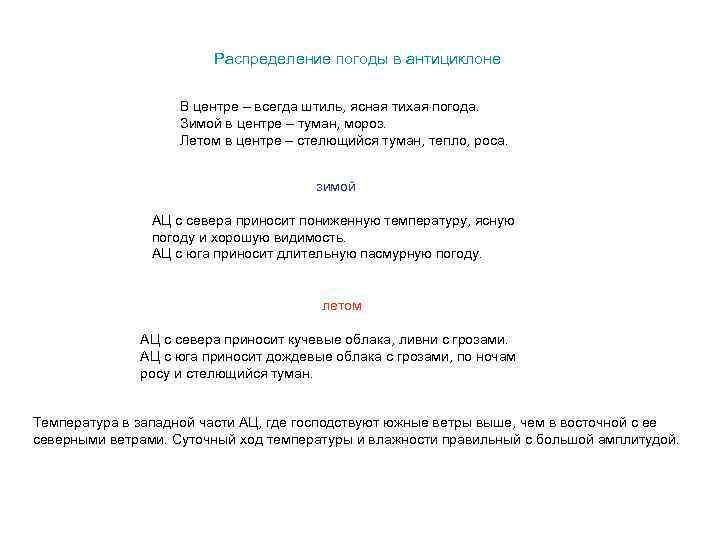

Распределение погоды в антициклоне В центре – всегда штиль, ясная тихая погода. Зимой в центре – туман, мороз. Летом в центре – стелющийся туман, тепло, роса. зимой АЦ с севера приносит пониженную температуру, ясную погоду и хорошую видимость. АЦ с юга приносит длительную пасмурную погоду. летом АЦ с севера приносит кучевые облака, ливни с грозами. АЦ с юга приносит дождевые облака с грозами, по ночам росу и стелющийся туман. Температура в западной части АЦ, где господствуют южные ветры выше, чем в восточной с ее северными ветрами. Суточный ход температуры и влажности правильный с большой амплитудой.

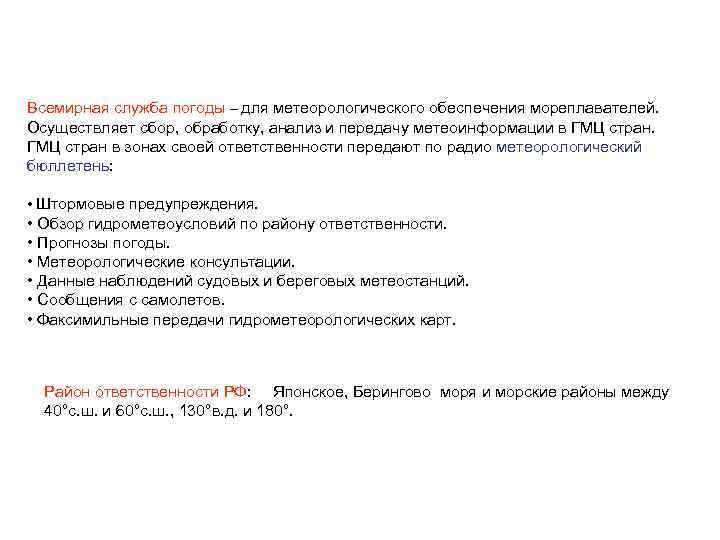

Всемирная служба погоды – для метеорологического обеспечения мореплавателей. Осуществляет сбор, обработку, анализ и передачу метеоинформации в ГМЦ стран в зонах своей ответственности передают по радио метеорологический бюллетень: • Штормовые предупреждения. • Обзор гидрометеоусловий по району ответственности. • Прогнозы погоды. • Метеорологические консультации. • Данные наблюдений судовых и береговых метеостанций. • Сообщения с самолетов. • Факсимильные передачи гидрометеорологических карт. Район ответственности РФ: Японское, Берингово моря и морские районы между 40°с. ш. и 60°с. ш. , 130°в. д. и 180°.

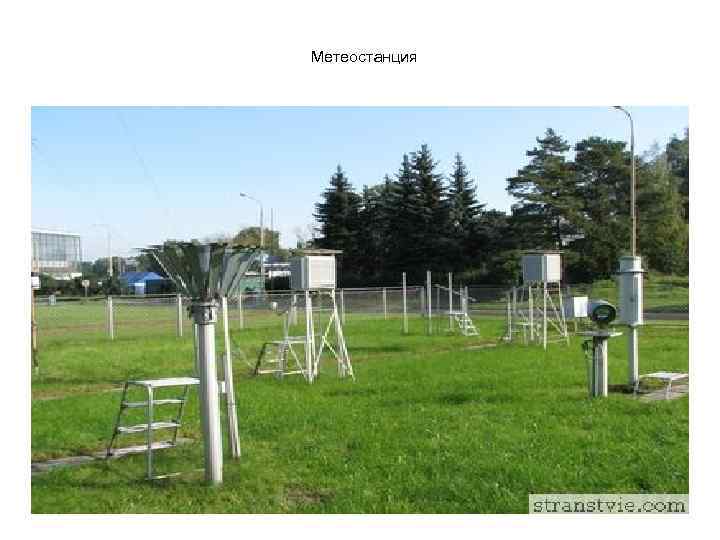

Метеостанция

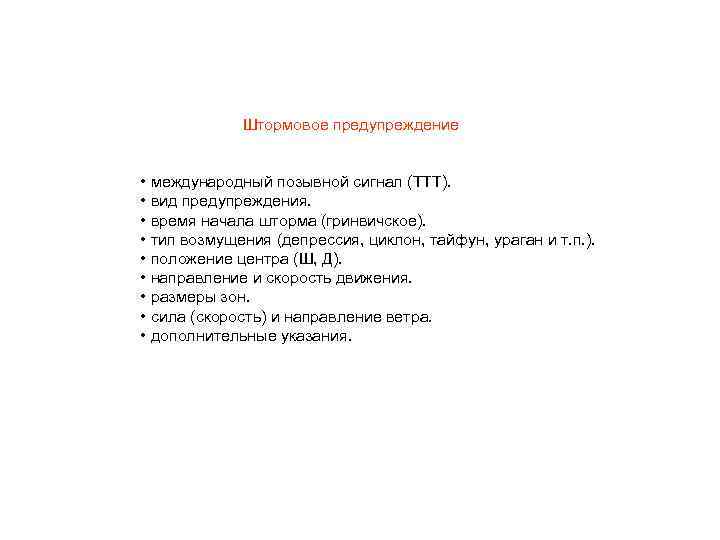

Штормовое предупреждение • международный позывной сигнал (ТТТ). • вид предупреждения. • время начала шторма (гринвичское). • тип возмущения (депрессия, циклон, тайфун, ураган и т. п. ). • положение центра (Ш, Д). • направление и скорость движения. • размеры зон. • сила (скорость) и направление ветра. • дополнительные указания.

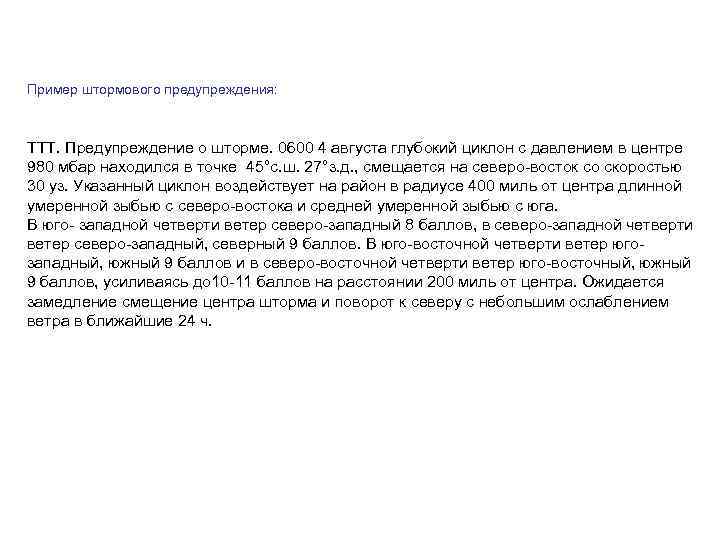

Пример штормового предупреждения: ТТТ. Предупреждение о шторме. 0600 4 августа глубокий циклон с давлением в центре 980 мбар находился в точке 45°с. ш. 27°з. д. , смещается на северо-восток со скоростью 30 уз. Указанный циклон воздействует на район в радиусе 400 миль от центра длинной умеренной зыбью с северо-востока и средней умеренной зыбью с юга. В юго- западной четверти ветер северо-западный 8 баллов, в северо-западной четверти ветер северо-западный, северный 9 баллов. В юго-восточной четверти ветер югозападный, южный 9 баллов и в северо-восточной четверти ветер юго-восточный, южный 9 баллов, усиливаясь до 10 -11 баллов на расстоянии 200 миль от центра. Ожидается замедление смещение центра шторма и поворот к северу с небольшим ослаблением ветра в ближайшие 24 ч.

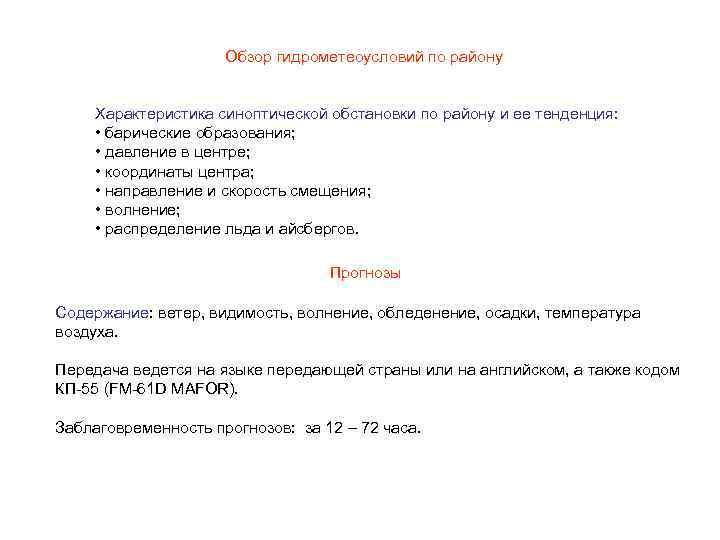

Обзор гидрометеоусловий по району Характеристика синоптической обстановки по району и ее тенденция: • барические образования; • давление в центре; • координаты центра; • направление и скорость смещения; • волнение; • распределение льда и айсбергов. Прогнозы Содержание: ветер, видимость, волнение, обледенение, осадки, температура воздуха. Передача ведется на языке передающей страны или на английском, а также кодом КП-55 (FM-61 D MAFOR). Заблаговременность прогнозов: за 12 – 72 часа.

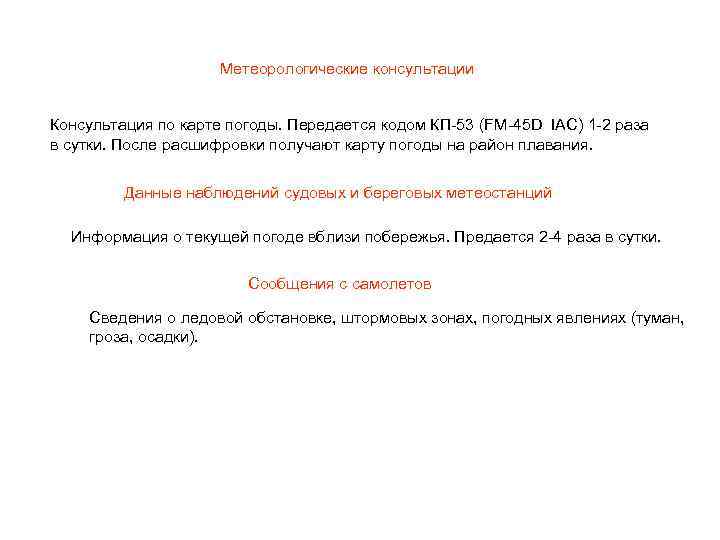

Метеорологические консультации Консультация по карте погоды. Передается кодом КП-53 (FM-45 D IAC) 1 -2 раза в сутки. После расшифровки получают карту погоды на район плавания. Данные наблюдений судовых и береговых метеостанций Информация о текущей погоде вблизи побережья. Предается 2 -4 раза в сутки. Сообщения с самолетов Сведения о ледовой обстановке, штормовых зонах, погодных явлениях (туман, гроза, осадки).

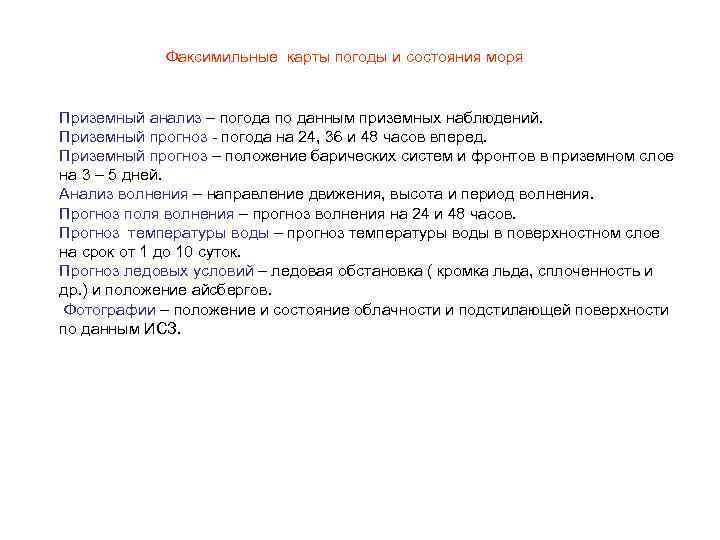

Факсимильные карты погоды и состояния моря Приземный анализ – погода по данным приземных наблюдений. Приземный прогноз - погода на 24, 36 и 48 часов вперед. Приземный прогноз – положение барических систем и фронтов в приземном слое на 3 – 5 дней. Анализ волнения – направление движения, высота и период волнения. Прогноз поля волнения – прогноз волнения на 24 и 48 часов. Прогноз температуры воды – прогноз температуры воды в поверхностном слое на срок от 1 до 10 суток. Прогноз ледовых условий – ледовая обстановка ( кромка льда, сплоченность и др. ) и положение айсбергов. Фотографии – положение и состояние облачности и подстилающей поверхности по данным ИСЗ.

Факсимильная карта погоды

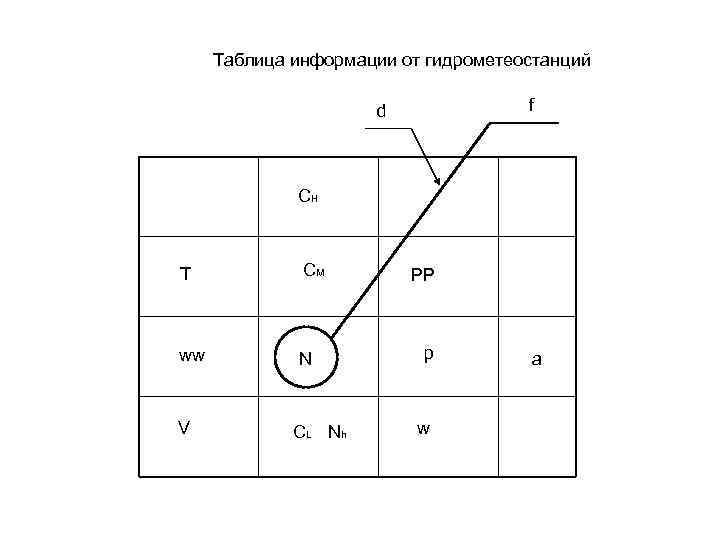

Таблица информации от гидрометеостанций f d CH T CM ww N V CL Nh PP p w a

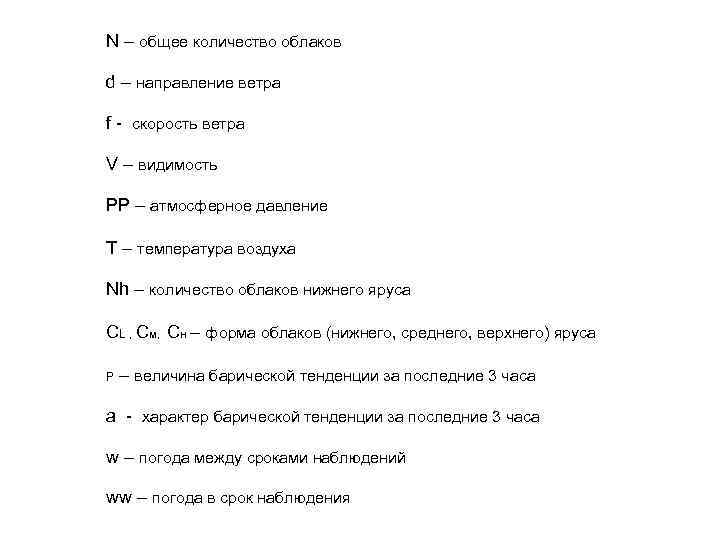

N – общее количество облаков d – направление ветра f - скорость ветра V – видимость РP – атмосферное давление Т – температура воздуха Nh – количество облаков нижнего яруса CL , Cм, Сн – форма облаков (нижнего, среднего, верхнего) яруса Р – величина барической тенденции за последние 3 часа a - характер барической тенденции за последние 3 часа w – погода между сроками наблюдений ww – погода в срок наблюдения

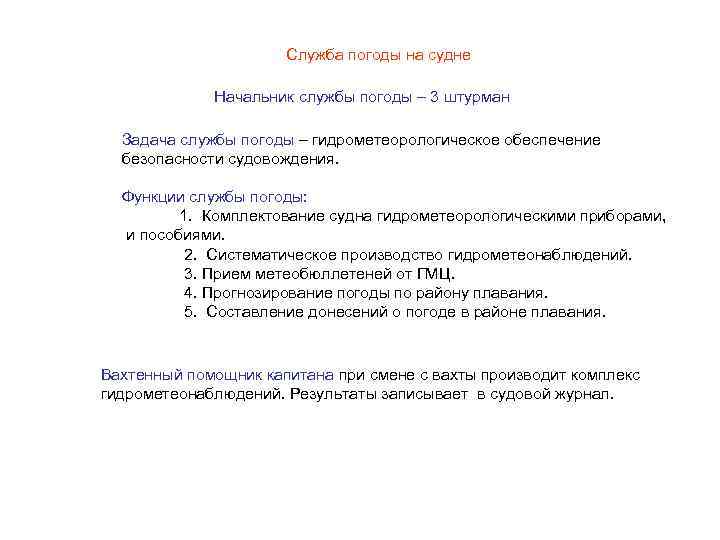

Служба погоды на судне Начальник службы погоды – 3 штурман Задача службы погоды – гидрометеорологическое обеспечение безопасности судовождения. Функции службы погоды: 1. Комплектование судна гидрометеорологическими приборами, и пособиями. 2. Систематическое производство гидрометеонаблюдений. 3. Прием метеобюллетеней от ГМЦ. 4. Прогнозирование погоды по району плавания. 5. Составление донесений о погоде в районе плавания. Вахтенный помощник капитана при смене с вахты производит комплекс гидрометеонаблюдений. Результаты записывает в судовой журнал.

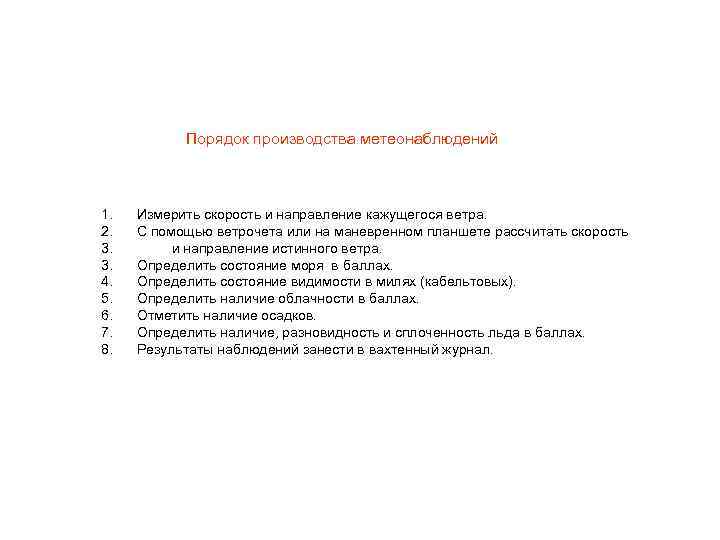

Порядок производства метеонаблюдений 1. 2. 3. 3. 4. 5. 6. 7. 8. Измерить скорость и направление кажущегося ветра. С помощью ветрочета или на маневренном планшете рассчитать скорость и направление истинного ветра. Определить состояние моря в баллах. Определить состояние видимости в милях (кабельтовых). Определить наличие облачности в баллах. Отметить наличие осадков. Определить наличие, разновидность и сплоченность льда в баллах. Результаты наблюдений занести в вахтенный журнал.

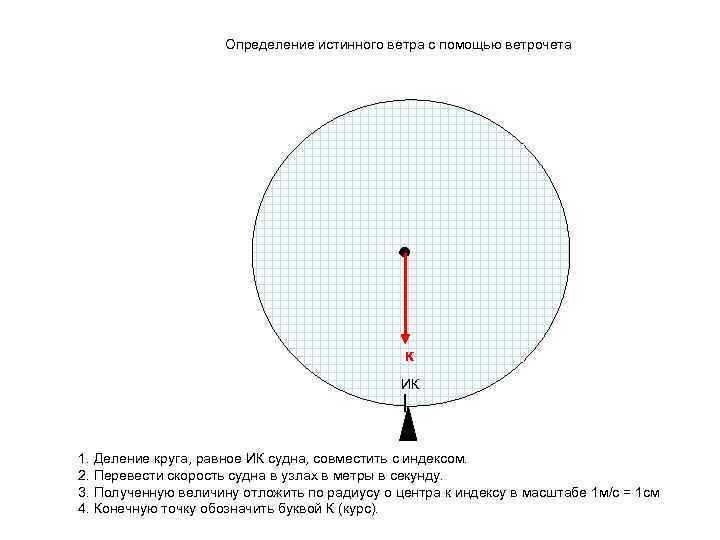

Определение истинного ветра с помощью ветрочета к ИК 1. Деление круга, равное ИК судна, совместить с индексом. 2. Перевести скорость судна в узлах в метры в секунду. 3. Полученную величину отложить по радиусу о центра к индексу в масштабе 1 м/с = 1 см 4. Конечную точку обозначить буквой К (курс).

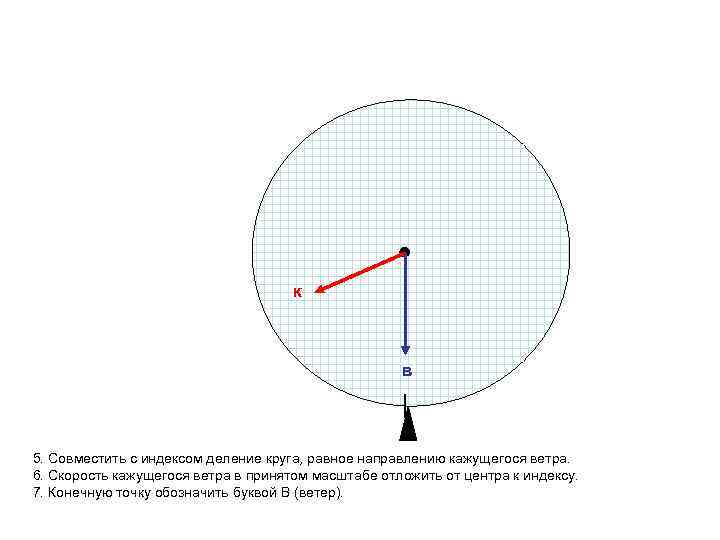

к в 5. Совместить с индексом деление круга, равное направлению кажущегося ветра. 6. Скорость кажущегося ветра в принятом масштабе отложить от центра к индексу. 7. Конечную точку обозначить буквой В (ветер).

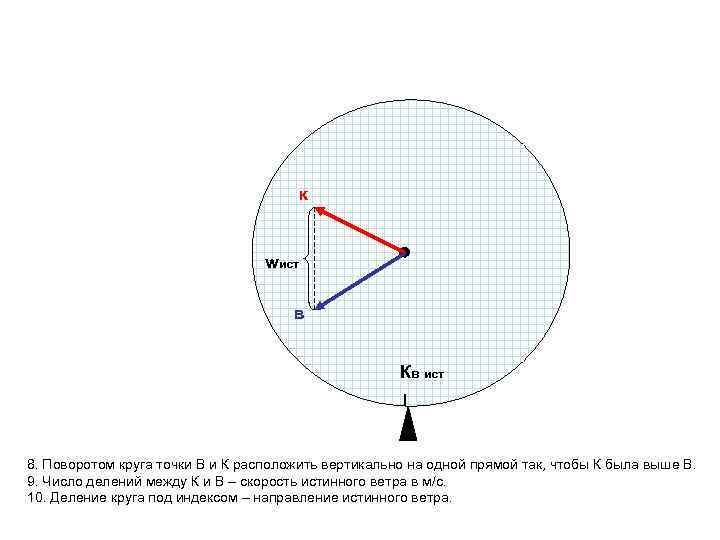

к wист в Кв ист 8. Поворотом круга точки В и К расположить вертикально на одной прямой так, чтобы К была выше В. 9. Число делений между К и В – скорость истинного ветра в м/с. 10. Деление круга под индексом – направление истинного ветра.

Определение истинного ветра на маневренном планшете ве те р ый нн ти Ис Курсовой ветер Кажущийся ветер Курсовой ветер – по скорости = скорости судна, по направлению = обратному курсу судна.

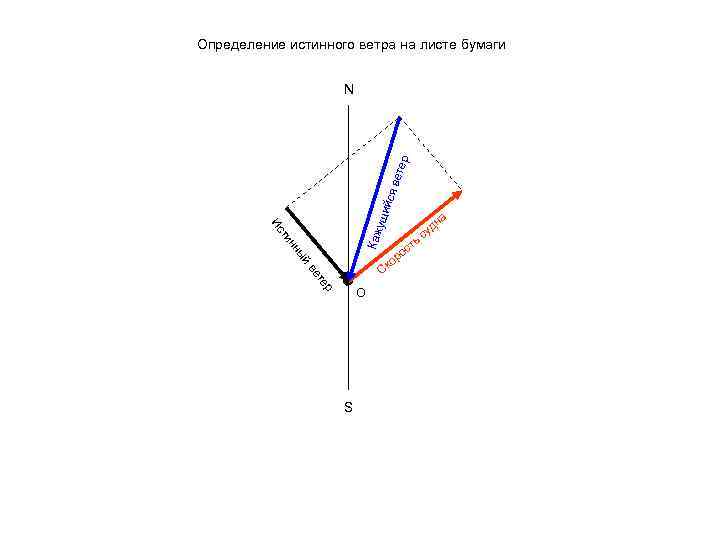

Определение истинного ветра на листе бумаги а ый нн ти Каж Ис ущи йся вет ер N ер т ве Ск О S ть ос ор дн су

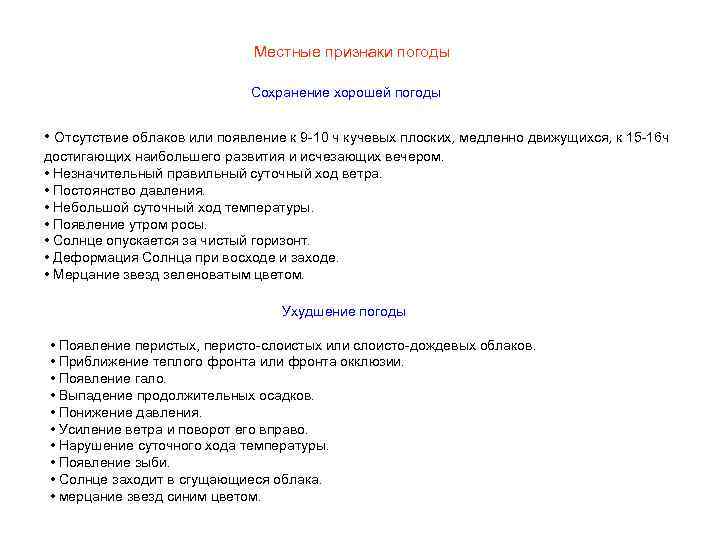

Местные признаки погоды Сохранение хорошей погоды • Отсутствие облаков или появление к 9 -10 ч кучевых плоских, медленно движущихся, к 15 -16 ч достигающих наибольшего развития и исчезающих вечером. • Незначительный правильный суточный ход ветра. • Постоянство давления. • Небольшой суточный ход температуры. • Появление утром росы. • Солнце опускается за чистый горизонт. • Деформация Солнца при восходе и заходе. • Мерцание звезд зеленоватым цветом. Ухудшение погоды • Появление перистых, перисто-слоистых или слоисто-дождевых облаков. • Приближение теплого фронта или фронта окклюзии. • Появление гало. • Выпадение продолжительных осадков. • Понижение давления. • Усиление ветра и поворот его вправо. • Нарушение суточного хода температуры. • Появление зыби. • Солнце заходит в сгущающиеся облака. • мерцание звезд синим цветом.

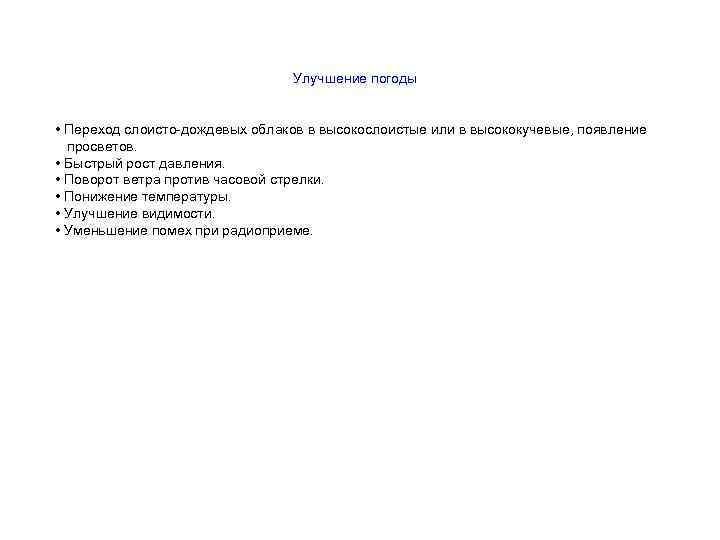

Улучшение погоды • Переход слоисто-дождевых облаков в высокослоистые или в высококучевые, появление просветов. • Быстрый рост давления. • Поворот ветра против часовой стрелки. • Понижение температуры. • Улучшение видимости. • Уменьшение помех при радиоприеме.

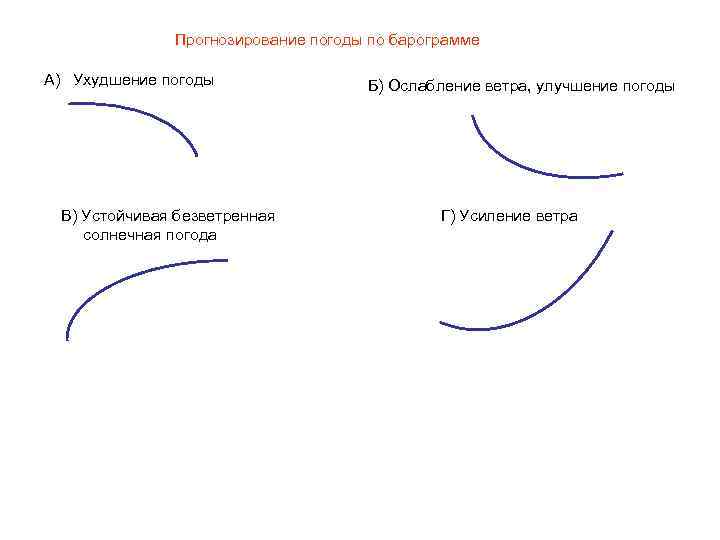

Прогнозирование погоды по барограмме А) Ухудшение погоды В) Устойчивая безветренная солнечная погода Б) Ослабление ветра, улучшение погоды Г) Усиление ветра

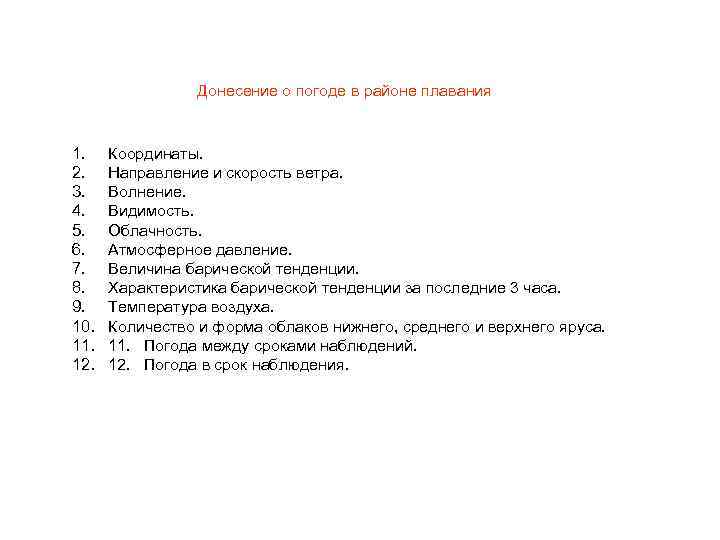

Донесение о погоде в районе плавания 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Координаты. Направление и скорость ветра. Волнение. Видимость. Облачность. Атмосферное давление. Величина барической тенденции. Характеристика барической тенденции за последние 3 часа. Температура воздуха. Количество и форма облаков нижнего, среднего и верхнего яруса. 11. Погода между сроками наблюдений. 12. Погода в срок наблюдения.

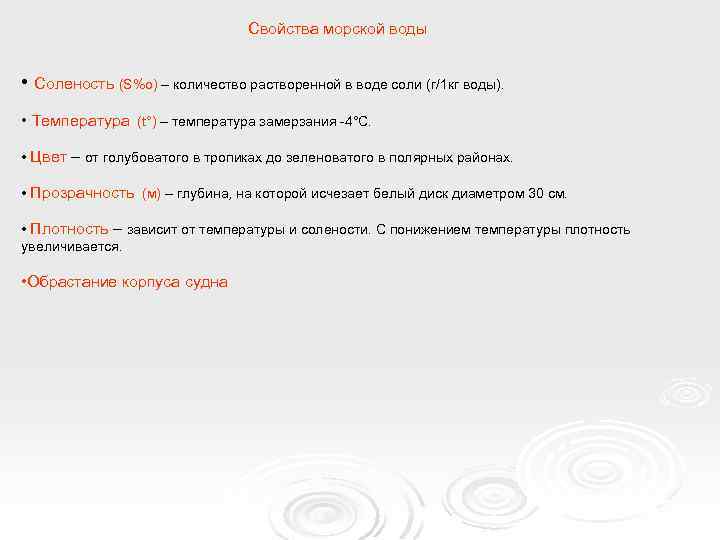

Свойства морской воды • Соленость (S%о) – количество растворенной в воде соли (г/1 кг воды). • Температура (t°) – температура замерзания -4°С. • Цвет – от голубоватого в тропиках до зеленоватого в полярных районах. • Прозрачность (м) – глубина, на которой исчезает белый диск диаметром 30 см. • Плотность – зависит от температуры и солености. С понижением температуры плотность увеличивается. • Обрастание корпуса судна

• Цветение моря – массовое развитие планктона в поверхностном слое воды. В полярных районах наблюдается летом, в умеренных широтах – весной и осенью, в тропиках – зимой. Вода приобретает различные оттенки зеленого, красного, розового и желтого цветов.

Цветение моря

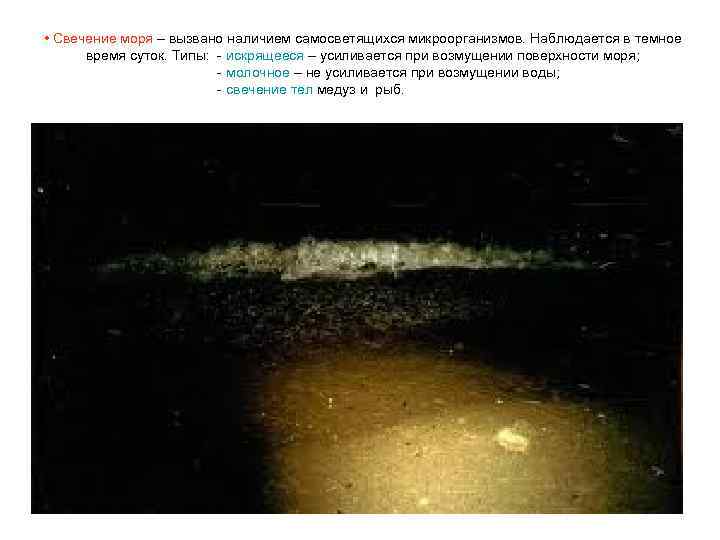

• Свечение моря – вызвано наличием самосветящихся микроорганизмов. Наблюдается в темное время суток. Типы: - искрящееся – усиливается при возмущении поверхности моря; - молочное – не усиливается при возмущении воды; - свечение тел медуз и рыб.

Свечение моря

Медузы

Медуза

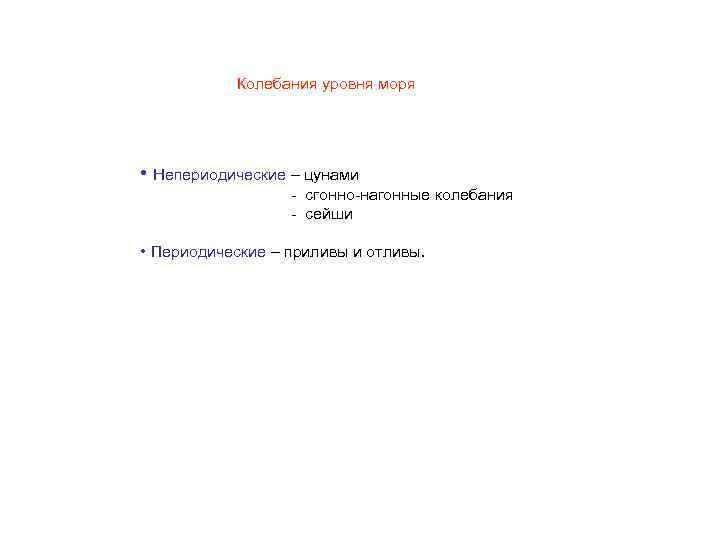

Колебания уровня моря • Непериодические – цунами - сгонно-нагонные колебания - сейши • Периодические – приливы и отливы.

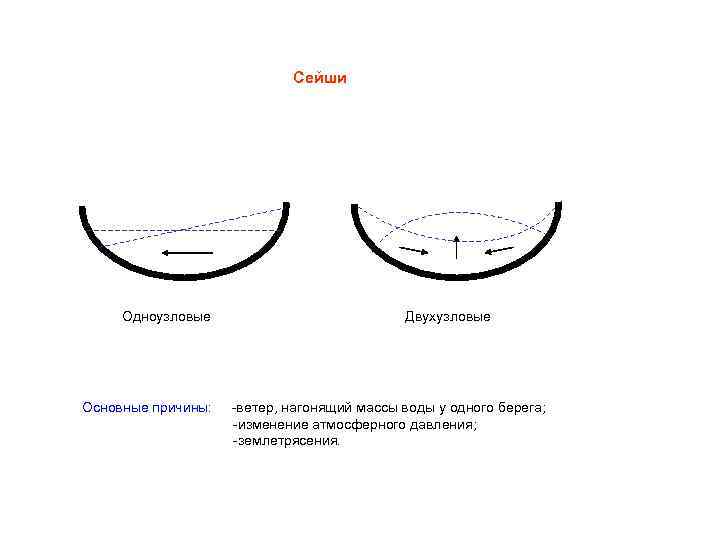

Сейши Одноузловые Основные причины: Двухузловые -ветер, нагонящий массы воды у одного берега; -изменение атмосферного давления; -землетрясения.

Волны – чередующиеся между собой валы и впадины. Волны характеризуются формой, размерами, периодом колебаний и скоростью распространения. Элементы волн Гребень – верхняя точка волны. Подошва – основание впадины. Высота – расстояние от подошвы до гребня. Длина – расстояние между гребнями. Крутизна – угол наклона склонов к горизонту. Скорость – расстояние, проходимое гребнем в единицу времени. Период – промежуток времени между прохождением соседних гребней.

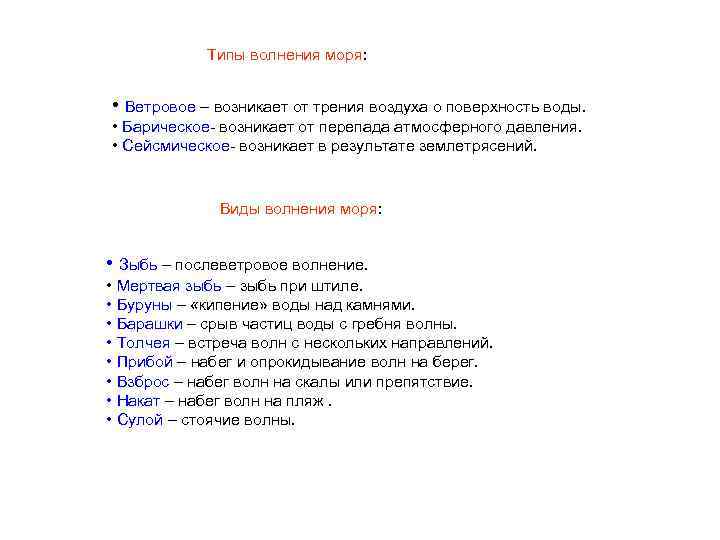

Типы волнения моря: • Ветровое – возникает от трения воздуха о поверхность воды. • Барическое- возникает от перепада атмосферного давления. • Сейсмическое- возникает в результате землетрясений. Виды волнения моря: • Зыбь – послеветровое волнение. • Мертвая зыбь – зыбь при штиле. • Буруны – «кипение» воды над камнями. • Барашки – срыв частиц воды с гребня волны. • Толчея – встреча волн с нескольких направлений. • Прибой – набег и опрокидывание волн на берег. • Взброс – набег волн на скалы или препятствие. • Накат – набег волн на пляж. • Сулой – стоячие волны.

Сулой – крупные стоячие волны, образующиеся в результате взаимодействия двух встречных потоков воды или выхода потока на мелководье: Зона сулоя

Взброс

Взброс во время шторма

Прибой

Накат

Сильный накат

Цунами

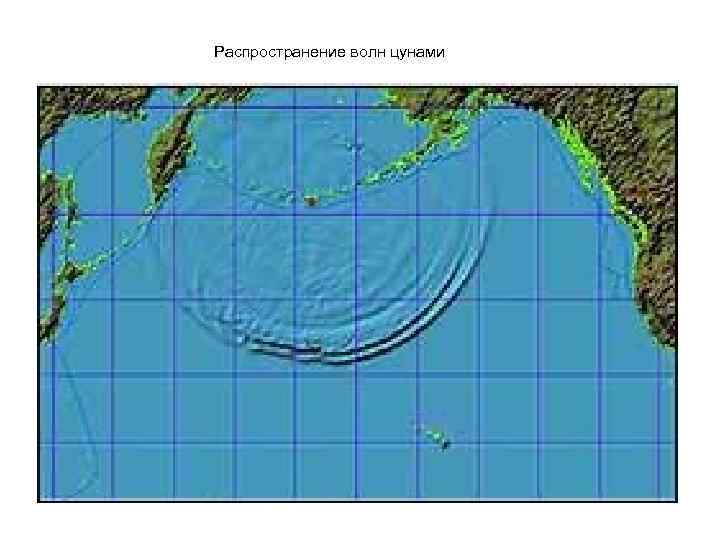

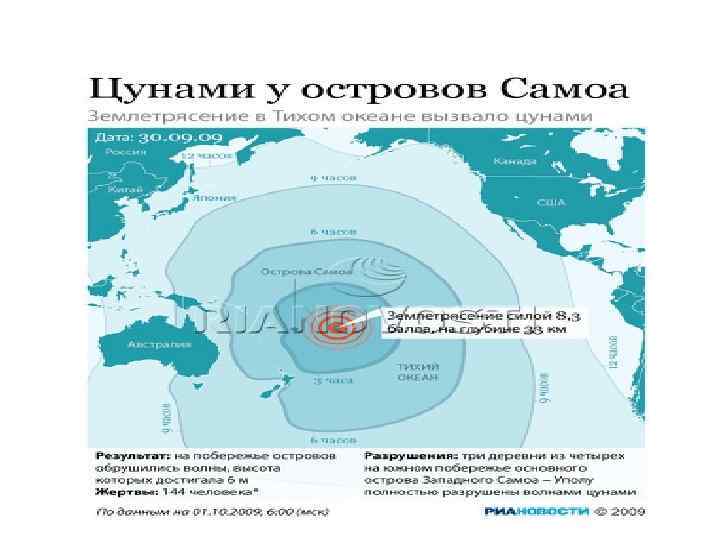

Распространение волн цунами

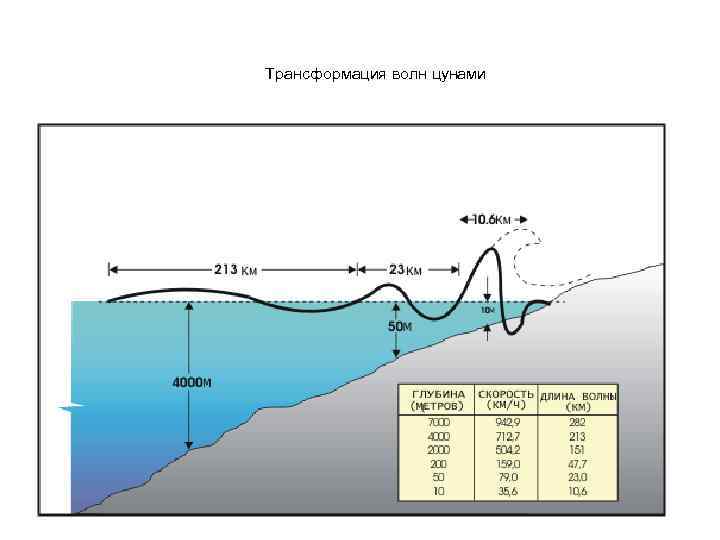

Трансформация волн цунами

На набережной после шторма

Морские течения Течение – поступательное движение масс воды. Классификация морских течений 1. По устойчивости: постоянные – сохраняют скорость и направление; периодические - меняют скорость и направление; временные – случайные. 2. По глубине: поверхностные, глубинные, придонные. 3. По температуре: теплые, холодные, нейтральные. 4. По происхождению: дрейфовые - вызываемые ветрами; приливо-отливные – возникают приливах и отливах; гравитационные - возникают под влиянием силы тяжести: - стоковые, плотностные, бароградиентные, компенсационные. 5. По характеру и скоростям: мощные постоянные течения (Vт = 2 -8 узл. ) – Гольфстрим, Куросио, Бразильское, Карибское, пассатные экваториальные течения, течение западных ветров, течение Игольного мыса (Агульяс). слабые постоянные течения (Vт = 0, 5 – 0, 8 узл. ) – Лабрадорское, Северо-Атлантическое, Канарское, Камчатское, Калифорнийское. локальные течения (Vт = 0, 3 – 0, 5 узл. ) – слабо выраженные приливо-отливные течения.

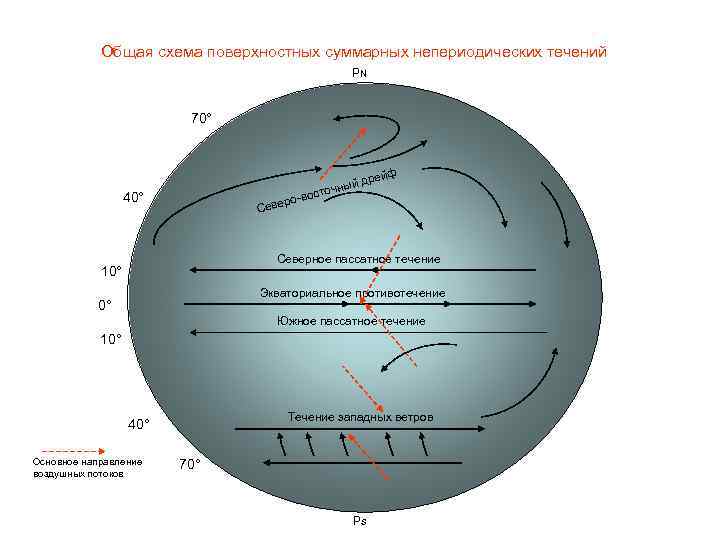

Общая схема поверхностных суммарных непериодических течений РN 70° ейф с о-во 40° р Севе й др очны т Северное пассатное течение 10° Экваториальное противотечение 0° Южное пассатное течение 10° Течение западных ветров 40° Основное направление воздушных потоков 70° Ps

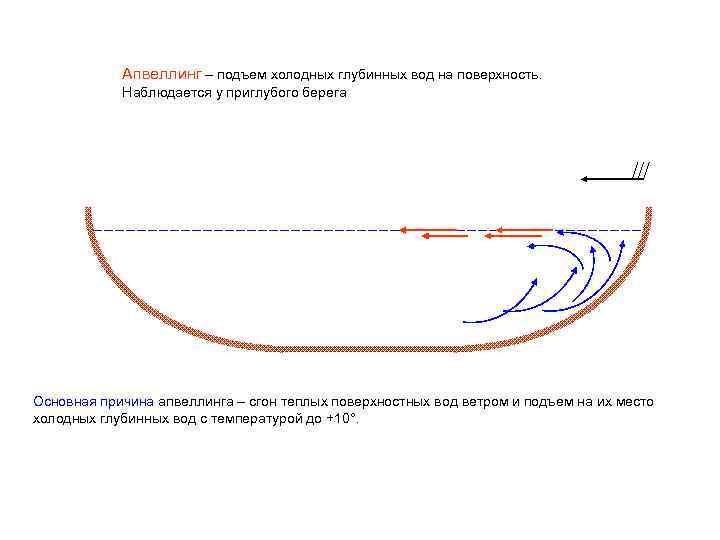

Апвеллинг – подъем холодных глубинных вод на поверхность. Наблюдается у приглубого берега Основная причина апвеллинга – сгон теплых поверхностных вод ветром и подъем на их место холодных глубинных вод с температурой до +10°.

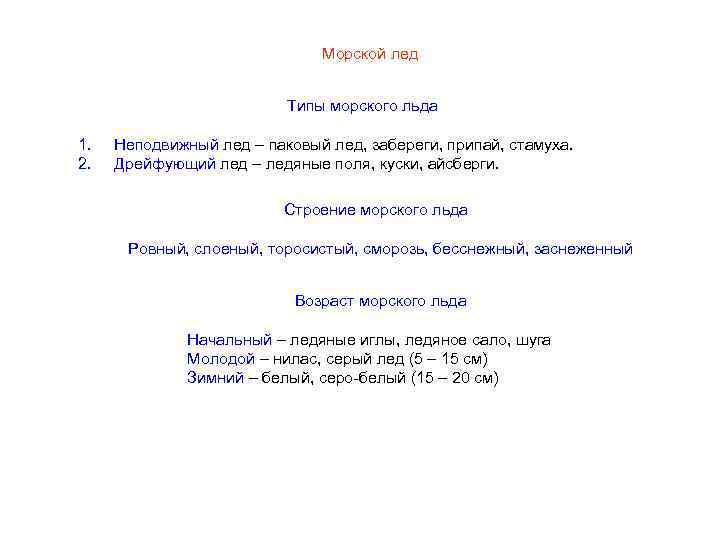

Морской лед Типы морского льда 1. 2. Неподвижный лед – паковый лед, забереги, припай, стамуха. Дрейфующий лед – ледяные поля, куски, айсберги. Строение морского льда Ровный, слоеный, торосистый, сморозь, бесснежный, заснеженный Возраст морского льда Начальный – ледяные иглы, ледяное сало, шуга Молодой – нилас, серый лед (5 – 15 см) Зимний – белый, серо-белый (15 – 20 см)

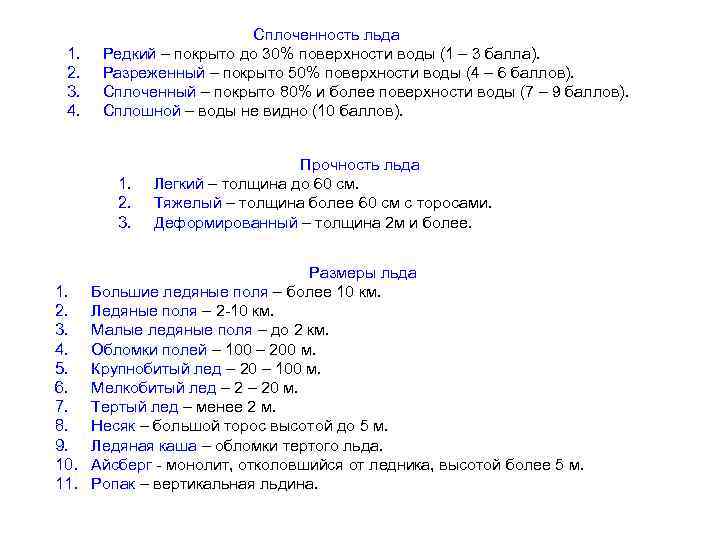

1. 2. 3. 4. Сплоченность льда Редкий – покрыто до 30% поверхности воды (1 – 3 балла). Разреженный – покрыто 50% поверхности воды (4 – 6 баллов). Сплоченный – покрыто 80% и более поверхности воды (7 – 9 баллов). Сплошной – воды не видно (10 баллов). 1. 2. 3. Прочность льда Легкий – толщина до 60 см. Тяжелый – толщина более 60 см с торосами. Деформированный – толщина 2 м и более. Размеры льда 1. Большие ледяные поля – более 10 км. 2. Ледяные поля – 2 -10 км. 3. Малые ледяные поля – до 2 км. 4. Обломки полей – 100 – 200 м. 5. Крупнобитый лед – 20 – 100 м. 6. Мелкобитый лед – 20 м. 7. Тертый лед – менее 2 м. 8. Несяк – большой торос высотой до 5 м. 9. Ледяная каша – обломки тертого льда. 10. Айсберг - монолит, отколовшийся от ледника, высотой более 5 м. 11. Ропак – вертикальная льдина.

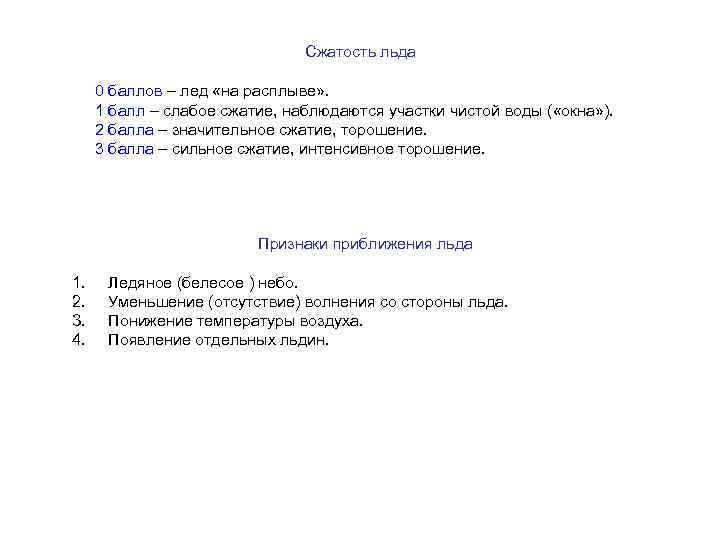

Сжатость льда 0 баллов – лед «на расплыве» . 1 балл – слабое сжатие, наблюдаются участки чистой воды ( «окна» ). 2 балла – значительное сжатие, торошение. 3 балла – сильное сжатие, интенсивное торошение. Признаки приближения льда 1. 2. 3. 4. Ледяное (белесое ) небо. Уменьшение (отсутствие) волнения со стороны льда. Понижение температуры воздуха. Появление отдельных льдин.

Молодой лед

Шуга

Ледяное сало

Нилас

Мелкобитый лед и береговой припай

Крупнобитый лед

Битый лед толщиной около 3 м

Ледяные иглы

Паковый лед

Ропак

Стамухи

Айсберг
