ТЕМА 19 Основы организации радио и проводной

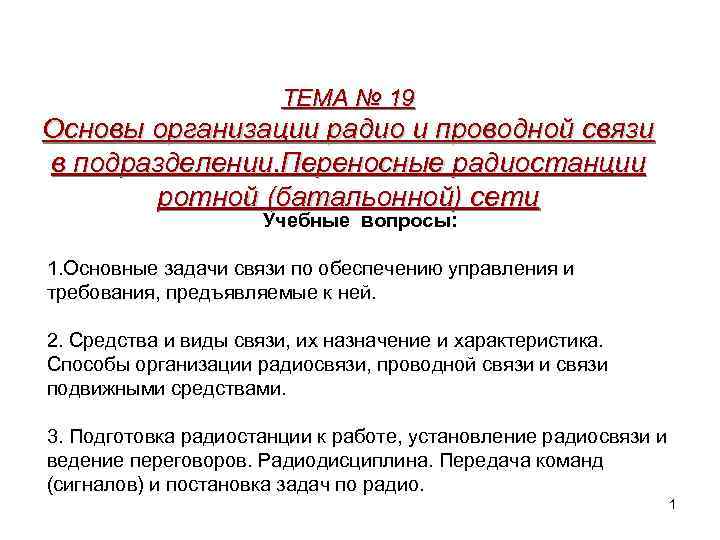

ТЕМА № 19 Основы организации радио и проводной связи в подразделении. Переносные радиостанции ротной (батальонной) сети Учебные вопросы: 1. Основные задачи связи по обеспечению управления и требования, предъявляемые к ней. 2. Средства и виды связи, их назначение и характеристика. Способы организации радиосвязи, проводной связи и связи подвижными средствами. 3. Подготовка радиостанции к работе, установление радиосвязи и ведение переговоров. Радиодисциплина. Передача команд (сигналов) и постановка задач по радио. 1

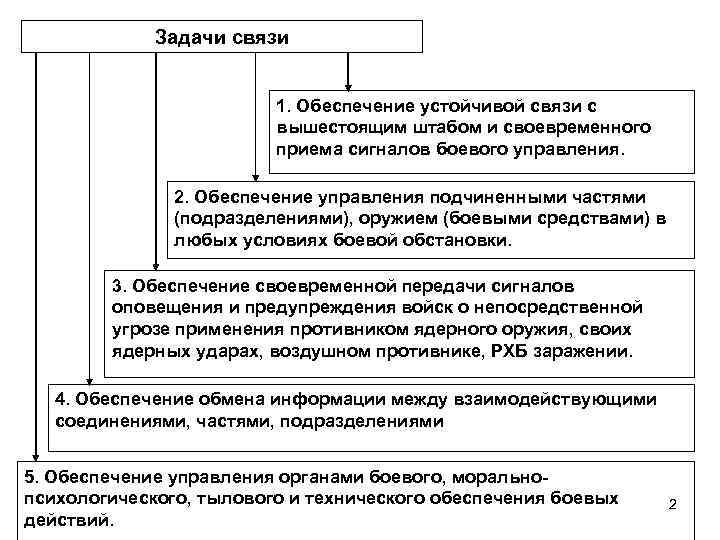

Задачи связи 1. Обеспечение устойчивой связи с вышестоящим штабом и своевременного приема сигналов боевого управления. 2. Обеспечение управления подчиненными частями (подразделениями), оружием (боевыми средствами) в любых условиях боевой обстановки. 3. Обеспечение своевременной передачи сигналов оповещения и предупреждения войск о непосредственной угрозе применения противником ядерного оружия, своих ядерных ударах, воздушном противнике, РХБ заражении. 4. Обеспечение обмена информации между взаимодействующими соединениями, частями, подразделениями 5. Обеспечение управления органами боевого, моральнопсихологического, тылового и технического обеспечения боевых действий. 2

Требования к связи: 1. своевременность установления связи; 2. надежность связи и способность непрерывного управления войсками; 3. быстрота связи характеризуется скоростью передачи информации в системах связи; 4. достоверность связи – свойство, характеризующееся точностью воспроизведения передающей информацией. Система связи - это совокупность взаимосвязанных и согласованных по месту и времени и задачам действий узла связи КНП, радиостанций и проводных линий связи, развернутых по единому плану для решения задач обеспечения управления подразделениями батальона. Связь в подразделениях организуется в соответствии с решением командира, указаниями начальника штаба и распоряжением по связи вышестоящего штаба исходя из наличия, состояния сил и средств связи, времени на развертывание системы связи, а так же с учетом возможности воздействия противника на систему связи. Ответственность за организацию и поддержание связи в батальоне (дивизионе, батареи, роте) с подчиненными, приданными и поддерживающими подразделениями несут начальник штаба батальона (дивизиона), и командир роты (батареи). Непосредственно организует связь начальник связи батальона (дивизиона).

Организационно – штатная структура взвода связи МСБ 4

К средствам радиосвязи относятся отдельные приемно-передающие, и приемные радиостанции различного назначения. Их можно классифицировать по следующим основным признакам: -основному предназначению (в каком виде ВС, роде войск, звена, они применяются); -виду работы (телефонно-телеграфные, телефонные, телеграфные); -способу транспортировки (переносные, автомобильные, танковые, самолетные, корабельные и т. д. ); -мощности передатчика (малая, средняя, большая); -диапазону частот (длинноволновые, средневолновые, коротковолновые, ультракоротковолновые) Деление радиоволн на диапазоны. Длина волн Частота волн Диапазоны волн Сверхдлинные Длинные Средние Короткие Ультракороткие: -метровые -дециметровые -сантиметровые -миллиметровые Свыше 10000 м От 10000 до 1000 м 1000 -100 м 100 -10 м 10 -1 м 1 м-10 см 10 -1 см 1 см-1 мм Ниже 30 КГц От30 до 300 КГц От 300 до 3000 КГц От 3 до 30 МГц От 30 до 300 МГц От 300 до 3000 МГц От 3000 до 30000 МГц От 30000 до 300000 МГц

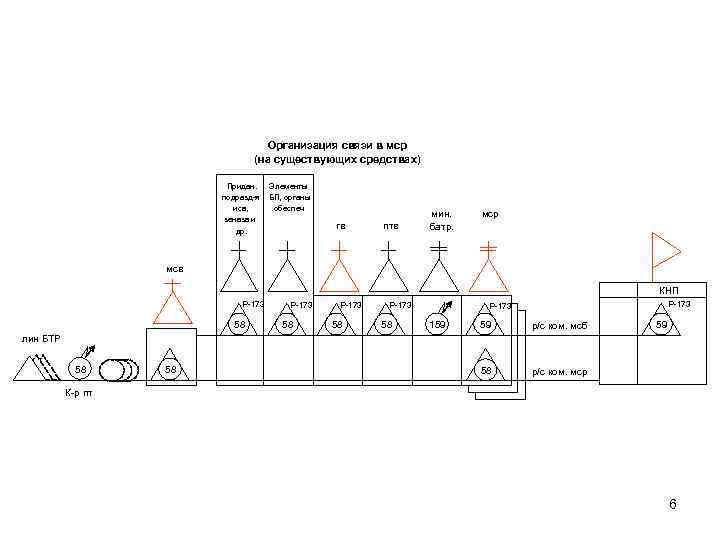

Организация связи в мср (на существующих средствах) Придан. подразд-я исв, зенвзв и др. Элементы БП, органы обеспеч гв птв мин. батр. мср мсв КНП Р-173 58 Р-173 159 59 р/с ком. мсб 58 59 р/с ком. мср лин БТР 58 58 К-р пт 6

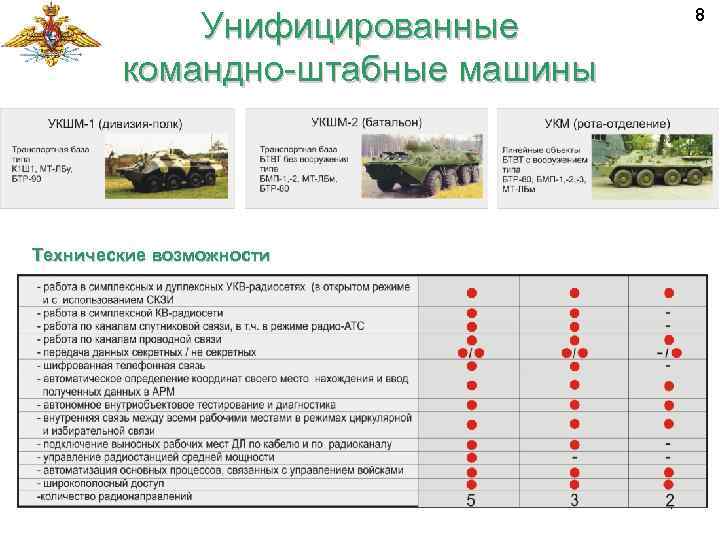

8 Унифицированные командно-штабные машины Технические возможности 7

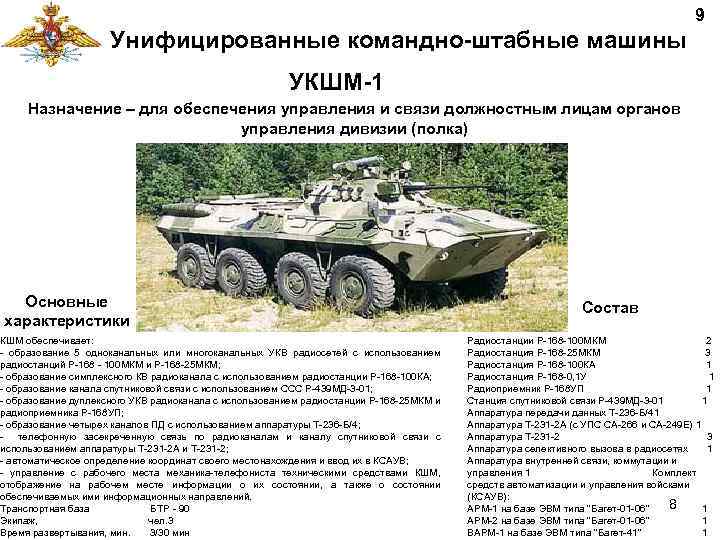

9 Унифицированные командно-штабные машины УКШМ-1 Назначение – для обеспечения управления и связи должностным лицам органов управления дивизии (полка) Основные характеристики КШМ обеспечивает: - образование 5 одноканальных или многоканальных УКВ радиосетей с использованием радиостанций Р-168 - 100 МКМ и Р-168 -25 МКМ; - образование симплексного КВ радиоканала с использованием радиостанции Р-168 -100 КА; - образование канала спутниковой связи с использованием ССС Р-439 МД-3 -01; - образование дуплексного УКВ радиоканала с использованием радиостанции Р-168 -25 МКМ и радиоприемника Р-168 УП; - образование четырех каналов ПД с использованием аппаратуры Т-236 -Б/4; - телефонную засекреченную связь по радиоканалам и каналу спутниковой связи с использованием аппаратуры Т-231 -2 А и Т-231 -2; - автоматическое определение координат своего местонахождения и ввод их в КСАУВ; - управление с рабочего места механика-телефониста техническими средствами КШМ, отображение на рабочем месте информации о их состоянии, а также о состоянии обеспечиваемых ими информационных направлений. Транспортная база БТР - 90 Экипаж, чел. 3 Время развертывания, мин. 3/30 мин Состав Радиостанции Р-168 -100 МКМ 2 Радиостанция Р-168 -25 МКМ 3 Радиостанция Р-168 -100 КА 1 Радиостанция Р-168 -0, 1 У 1 Радиоприемник Р-168 УП 1 Станция спутниковой связи Р-439 МД-3 -01 1 Аппаратура передачи данных Т-236 -Б/41 Аппаратура Т-231 -2 А (с УПС СА-266 и СА-249 Е) 1 Аппаратура Т-231 -2 3 Аппаратура селективного вызова в радиосетях 1 Аппаратура внутренней связи, коммутации и управления 1 Комплект средств автоматизации и управления войсками (КСАУВ): 8 АРМ-1 на базе ЭВМ типа "Багет-01 -06" 1 АРМ-2 на базе ЭВМ типа "Багет-01 -06" 1 ВАРМ-1 на базе ЭВМ типа "Багет-41" 1

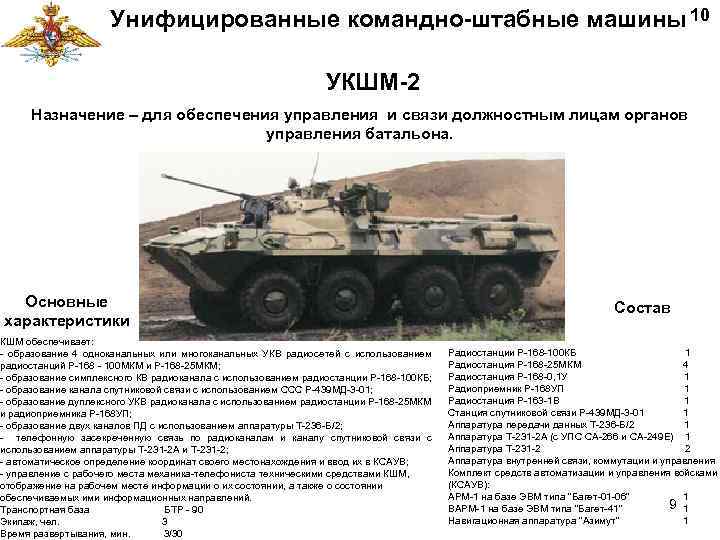

Унифицированные командно-штабные машины 10 УКШМ-2 Назначение – для обеспечения управления и связи должностным лицам органов управления батальона. Основные характеристики КШМ обеспечивает: - образование 4 одноканальных или многоканальных УКВ радиосетей с использованием радиостанций Р-168 - 100 МКМ и Р-168 -25 МКМ; - образование симплексного КВ радиоканала с использованием радиостанции Р-168 -100 КБ; - образование канала спутниковой связи с использованием ССС Р-439 МД-3 -01; - образование дуплексного УКВ радиоканала с использованием радиостанции Р-168 -25 МКМ и радиоприемника Р-168 УП; - образование двух каналов ПД с использованием аппаратуры Т-236 -Б/2; - телефонную засекреченную связь по радиоканалам и каналу спутниковой связи с использованием аппаратуры Т-231 -2 А и Т-231 -2; - автоматическое определение координат своего местонахождения и ввод их в КСАУВ; - управление с рабочего места механика-телефониста техническими средствами КШМ, отображение на рабочем месте информации о их состоянии, а также о состоянии обеспечиваемых ими информационных направлений. Транспортная база БТР - 90 Экипаж, чел. 3 Время развертывания, мин. 3/30 Состав Радиостанции Р-168 -100 КБ 1 Радиостанция Р-168 -25 МКМ 4 Радиостанция Р-168 -0, 1 У 1 Радиоприемник Р-168 УП 1 Радиостанция Р-163 -1 В 1 Станция спутниковой связи Р-439 МД-3 -01 1 Аппаратура передачи данных Т-236 -Б/2 1 Аппаратура Т-231 -2 А (с УПС СА-266 и СА-249 Е) 1 Аппаратура Т-231 -2 2 Аппаратура внутренней связи, коммутации и управления Комплект средств автоматизации и управления войсками (КСАУВ): АРМ-1 на базе ЭВМ типа "Багет-01 -06" 1 9 1 ВАРМ-1 на базе ЭВМ типа "Багет-41" Навигационная аппаратура "Азимут" 1

Портативные радиостанции «Акведук» Р-168 -0. 5 УЕ Р-168 -0. 5 У(М)Е Р-168 -0. 5 У(Д)Е Р-168 -0, 1 У(М)1 Е Р-168 -0. 5 УСЕ Основные технические характеристики Диапазон частот, МГц Шаг сетки частот, к. Гц Выходная мощность передатчика, Вт Чувствительность приемника, мк. В Ослабление побочных каналов приема, д. Б Ослабление гармонических составляющих частоты передатчика, д. Б, не менее Дальность связи, км Время непрерывной работы, час, не менее Нестабильность частоты, не более Наработка на отказ, ч, не менее Интервал рабочих температур, °С Габариты приемопередатчика, мм Масса рабочего комплекта, кг Режимы работы Р-168 -0. 1 Р-168 -0. 5 УЕ У(М)1 Е 44 … 55. 975 30 … 108 25 25 2 0. 25, 1. 0 0. 6 0. 8 65 70 Р-1680. 5 У(М)Е 30 … 88 25 1. 0 0. 6 65 Р-1680. 5 У(Д)Е 390 … 440 25 1. 0 0. 6 65 Р-1680. 5 УСЕ 94 … 100 25 1. 0 0. 6 70 40 40 40 3 8 5 16 2 10 1. 6 8 5 20 ± 20 х10 -6 ± 4. 5 х10 -6 ± 5 х10 -6 10 000 30…+55 41 х59 х145 57 х104 х287 41 х74 х145 41 х59 х145 1. 165 2. 6 1. 8 1. 45 -СКЗИ, RS– 232 - 10 000 30…+55 58 х128 х37 0. 39 10

Носимые радиостанции «Акведук» Р-168 -5 КНЕ Р-168 -5 УН(1)Е Р-168 -5 УНЕ-2 Основные технические характеристики Р-168 -5 КНЕ Диапазон частот, МГц Шаг сетки частот, к. Гц Выходная мощность передатчика, Вт Чувствительность приемника, мк. В Режимы работы Дальность связи в зависимости от типа используемой антенны, км Время непрерывной работы от аккумуляторной батареи Нестабильность частоты, не более Наработка на отказ, ч, не менее Интервал рабочих температур, °С Габариты приемопередатчика, мм Масса рабочего комплекта, кг Р-168 -5 УНЕ Р-168 -5 УН(1)Е Р-168 -5 УНЕ-2 1. 5 … 29. 999 0. 1 1. 0, 10. 0 1. 5 Тф ОМ; ТГ АТ(ЧТ); ППРЧ 22 скачка ААС Деж. прием; СКЗИ 30 … 108 25 0. 1, 3. 0, 8. 0 0. 8 30 … 88 25 0. 25, 8 1. 0 30 … 108 25 0. 25, 2. 0, 8. 0 0. 8 ФЧ (симплекс); ФЧ ППРЧ (100 скач/с); (симплекс); ППРЧ (100 скач/с); СП ААС; СП Деж. прием; СКЗИ 10 … 40, 300 5 … 25 10 … 25 12 12 12, 18 12 ± 1. 0 х10 -6 8 000 50 … +55 333 х292 х110 7. 85 ± 4. 5 х10 -6 7 000 50 … +55 256 х106 х346 7. 55 ± 4. 5 х10 -6 7 000 40 … +55 210 х90 х200 10 ± 1 х10 -6 7 000 40 … +55 11 206 х90 х175 3

Возимые радиостанции «Акведук» УКВ-диапазона Р-168 -5 УВЕ Р-168 -25 УЕ Р-168 -100 УЕ Основные технические характеристики Р-168 -5 УВЕ Диапазон частот, МГц Шаг сетки частот, к. Гц Выходная мощность передатчика, Вт Чувствительность приемника, мк. В Режимы работы Дальность связи, км, не менее: в движении на антенну БШДА на стоянке на антенну ШДАМ (выс. 13 м) Нестабильность частоты, не более Р-168 -25 УЕ Р-168 -100 УЕ 30 … 108 25 0. 1, 8. 0, 40. 0, 120. 0 1. 0 ФЧ (симплекс); ППРЧ (100 скач/с); ААС; СП; Деж. Прие; СКЗИ 10 25 ± 2. 0 х10 -6 20 40 ± 2. 0 х10 -6 30 60 ± 2. 0 х10 -6 Наработка на отказ, час, не менее 4 000 3 000 Интервал рабочих температур, °С 50 … +60 Габариты приемопередатчика, мм 310 х207 х222 394 х207 х222 290 х355 х280 Масса рабочего комплекта, кг 20 27 61 12

Возимые радиостанции «Акведук» КВ-диапазона Р-168 -100 КАЕ Р-168 -5 КВЕ Р-168 -100 КБЕ Основные технические характеристики Р-1685 КВЕ Диапазон частот, МГц Шаг сетки частот, к. Гц Выходная мощность передатчика, Вт Чувствительность приемника, мк. В: в телефонных режимах работы в телеграфных режимах работы Режимы работы Дальность связи, км, не менее: на антенну АШ-4 на антенну «диполь» (на мачте Р-168 МК) Нестабильность частоты, не более Наработка на отказ, час, не менее Интервал рабочих температур, °С Габариты приемопередатчика, мм Масса рабочего комплекта, кг 1. 0, 10. 0 Р-168 -100 КБЕ 1. 5 … 29. 999 0. 1 10. 0, 50. 0 Р-168 -100 КАЕ 10. 0, 100. 0 2 1. 5 ФЧ (симплекс); ППРЧ (22 скач/с); ААС; СП; Деж. прием 15 … 35 300 20 … 50 350 ± 3 х10 -7 3 000 4 000 50 … +60 410 х300 х285 33. 3 42. 3 25 … 60 350 3 000 410 х260 х285 56 13

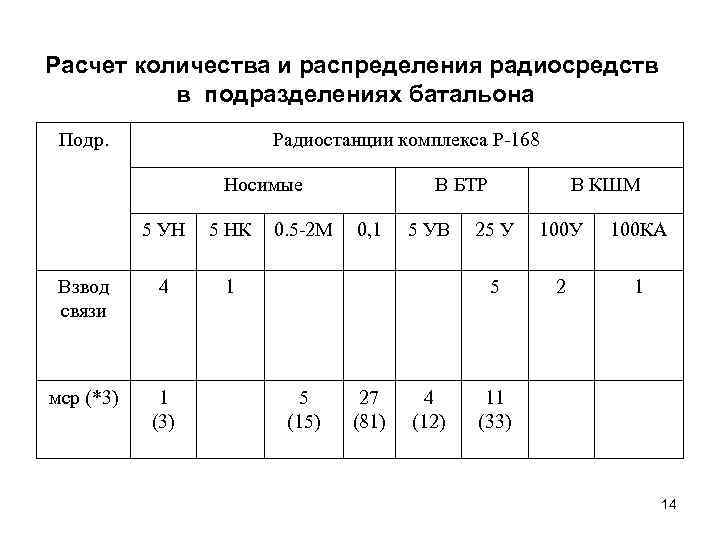

Расчет количества и распределения радиосредств в подразделениях батальона Подр. Радиостанции комплекса Р-168 Носимые 5 УН 5 НК Взвод связи 4 1 мср (*3) 1 (3) 0. 5 -2 М В БТР 27 (81) 5 УВ 4 (12) 25 У 100 КА 5 5 (15) 0, 1 В КШМ 2 1 11 (33) 14

Организация связи в мср на радиостанциях комплекса "Акведук" Придан. Элементы подразд-я БП, органы обеспеч мсв гв КНП К ПТО СА, ПУЛ. ГР КМСО 0, 1 0, 5 У 5 У мср мсв 5 УН лин БТР мин. батр. птв 0, 5 У 5 У 0, 5 У 25 У 5 УН 25 У р/с ком. мсб 0, 5 У 5 У р/с ком. мср 5 УН Би. Г, ОЗас, тв р/с ком. мсв 15 25 У

Тактико-технические характеристики радиостанции Р-173 Радиостанция Р-173 – предназначена для обеспечения двухсторонней телефонной связи между подвижными объектами. Обеспечивает работу, как через переговорное устройство Р-124, так и без него. Приёмо-передающая, ультракоротковолновая, симплексная с частотной модуляцией. Диапазон рабочих частот – 30000 – 75000 к. Гц: 1 поддиапазон – 30000 – 39999 к. Гц; 2 поддиапазон – 40000 – 49999 к. Гц; 3 поддиапазон – 50000 – 59999 к. Гц; 4 поддиапазон – 60000 – 69999 к. Гц; 5 поддиапазон – 70000 – 79999 к. Гц; Шаг сетки частот – 1 к. Гц. Мощность передатчика не менее 30 Вт. Количество рабочих частот – 45999. Имеет 10 ЗПЧ. Время нахождения в эфире во время настройки – не более 3 минут. Питание – бортовая сеть 27 В. Дальность связи – 20 км. Масса – 43 кг.

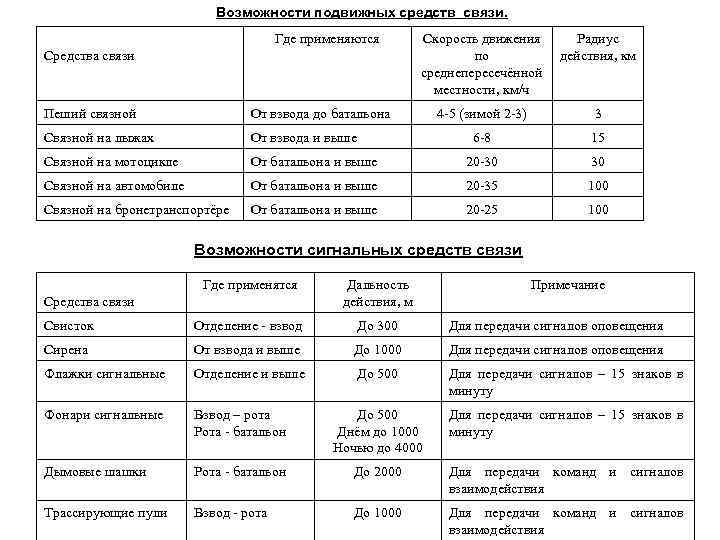

Возможности подвижных средств связи. Где применяются Радиус действия, км 4 -5 (зимой 2 -3) 3 6 -8 Средства связи Скорость движения по среднепересечённой местности, км/ч 15 Пеший связной От взвода до батальона Связной на лыжах От взвода и выше Связной на мотоцикле От батальона и выше 20 -30 30 Связной на автомобиле От батальона и выше 20 -35 100 Связной на бронетранспортёре От батальона и выше 20 -25 100 Возможности сигнальных средств связи Где применятся Дальность действия, м Свисток Отделение - взвод До 300 Для передачи сигналов оповещения Сирена От взвода и выше До 1000 Для передачи сигналов оповещения Флажки сигнальные Отделение и выше До 500 Для передачи сигналов – 15 знаков в минуту Фонари сигнальные Взвод – рота Рота - батальон До 500 Днём до 1000 Ночью до 4000 Для передачи сигналов – 15 знаков в минуту Дымовые шашки Рота - батальон До 2000 Для передачи команд и сигналов взаимодействия Трассирующие пули Взвод - рота До 1000 Для передачи команд и сигналов взаимодействия Средства связи Примечание

Передача сигналов, команд и постановка задач по радио осуществляется в следующем порядке: -позывной вызываемой радиостанции – два раза (при хорошем качестве связи – один раз); -слово «Я» и позывной своей радиостанции – один раз; -сигнал (команда, задача) – два раза (при хорошем качестве связи – один раз); -слово «Я» и позывной своей радиостанции – один раз; -слово «ПРИЁМ» – один раз.

Пример циркулярной передачи сигнала: «Каскад-389, Альфа-15, Сокол-45, каскад-389, я Сокол-45, приём» . Пример передачи команды одному корреспонденту и получения от него квитанции на приём: «Ястреб-10, я Сокол-45, увеличить скорость движения, я Сокол-45, приём» «Сокол-45, я Ястреб-10, понял, увеличить скорость движения, я Ястреб-10, приём» или «Сокол-45, я Ястреб-10, понял, я Ястреб-10, приём» или «Понял, я Ястреб-10, приём. Пример работы между двумя корреспондентами сокращёнными позывными: « 10 -й, я 45 -й, уменьшить интервалы, я 15 -й, приём» « 15 -й, я 10 -й, приём» или «Понял, я 10 -й, приём» Пример работы между двумя корреспондентами без позывных: «Разрешите выполнять задачу, приём» «Разрешаю, приём» Пример постановки задачи одному корреспонденту и получения от него квитанции на приём: «Ястреб-10, я Сокол-45, приём» «Я Ястреб-10, приём» « 10 -й, я 45 -й, атаковать с рубежа __________________ уничтожить противника в районе __________________ овладеть __________________ продолжать наступление в направлении _____________________, «Понял, я 10 -й, приём» (населённые пункты, рубежи, направления, районы, указываются по ориентирам, кодированной карте или по закодированным наименованиям местных предметов, соседи – по их позывным, время – по таблице сигналов)
