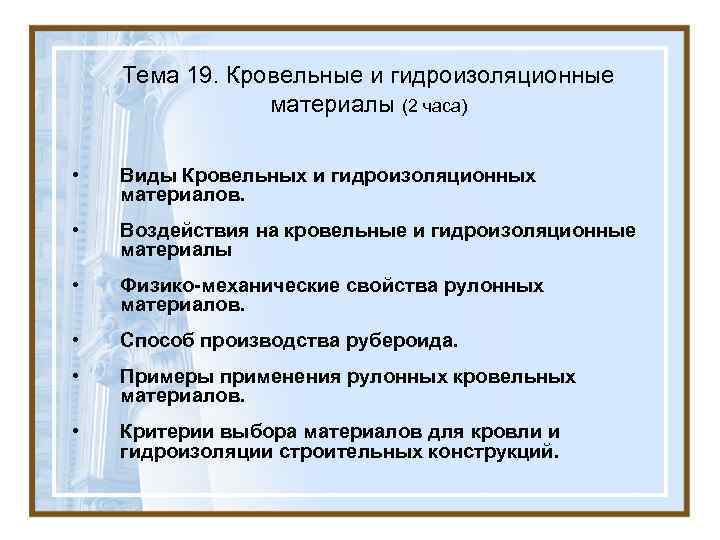

>  Тема 19. Кровельные и гидроизоляционные   материалы (2 часа)  • Тема 19. Кровельные и гидроизоляционные материалы (2 часа) • Виды Кровельных и гидроизоляционных материалов. • Воздействия на кровельные и гидроизоляционные материалы • Физико-механические свойства рулонных материалов. • Способ производства рубероида. • Примеры применения рулонных кровельных материалов. • Критерии выбора материалов для кровли и гидроизоляции строительных конструкций.

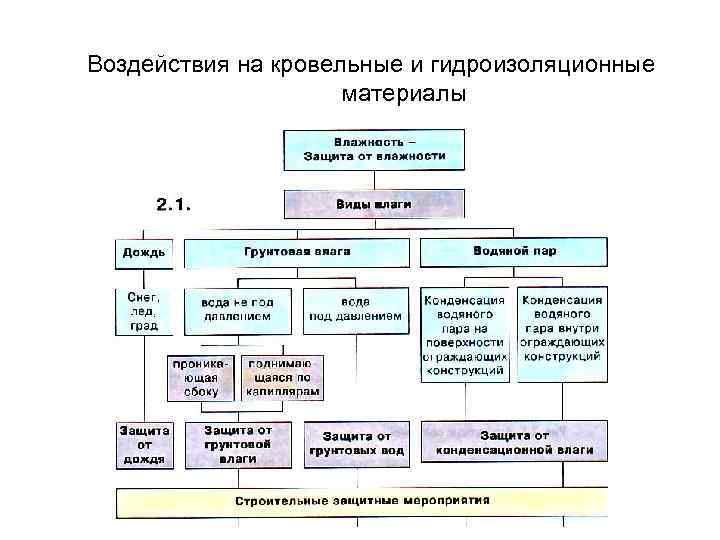

>Воздействия на кровельные и гидроизоляционные     материалы Воздействия на кровельные и гидроизоляционные материалы

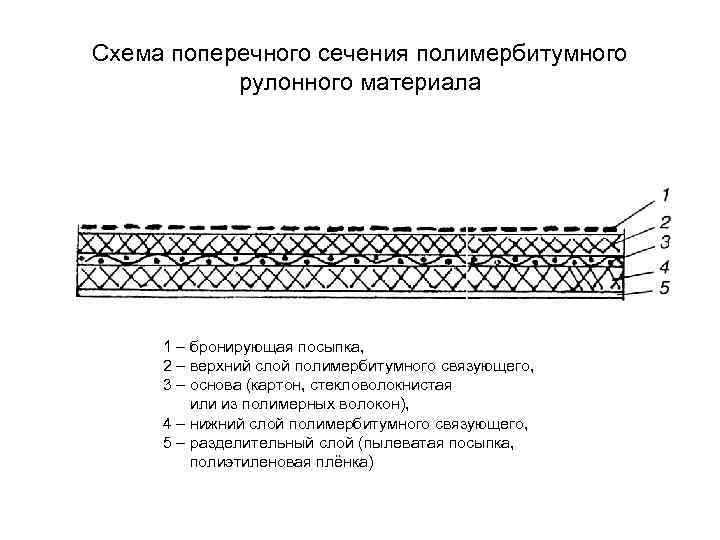

>Схема поперечного сечения полимербитумного  рулонного материала   1 – бронирующая посыпка, Схема поперечного сечения полимербитумного рулонного материала 1 – бронирующая посыпка, 2 – верхний слой полимербитумного связующего, 3 – основа (картон, стекловолокнистая или из полимерных волокон), 4 – нижний слой полимербитумного связующего, 5 – разделительный слой (пылеватая посыпка, полиэтиленовая плёнка)

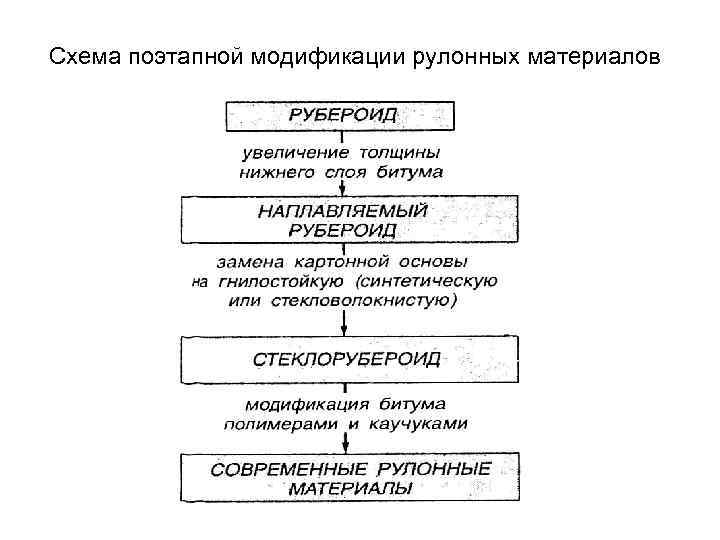

>Схема поэтапной модификации рулонных материалов Схема поэтапной модификации рулонных материалов

>Укладка кровельного ковра из наплавляемого   рубероида Укладка кровельного ковра из наплавляемого рубероида

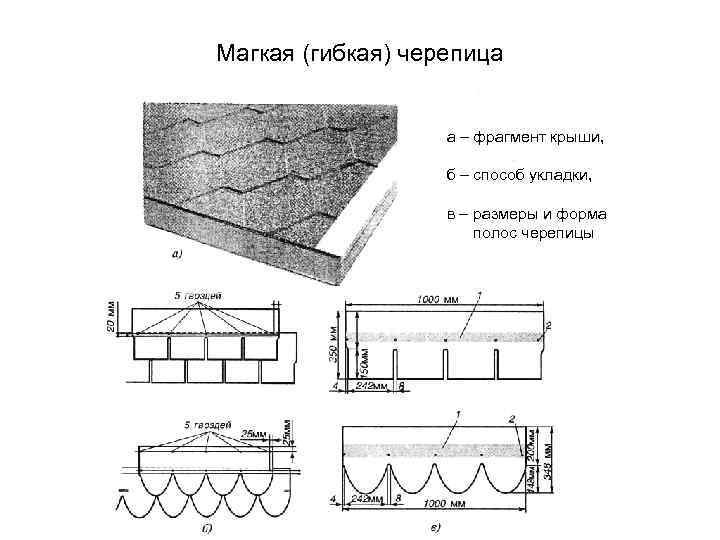

>Магкая (гибкая) черепица     а – фрагмент крыши,   Магкая (гибкая) черепица а – фрагмент крыши, б – способ укладки, в – размеры и форма полос черепицы

>Применение гибкой черепицы Применение гибкой черепицы

>    Ондулин  В состав листа ОНДУЛИН  входят 4 компонента: Ондулин В состав листа ОНДУЛИН входят 4 компонента: - дистиллированный битум; - целлюлозные волокна; - минеральные вещества (наполнитель); - термоотверждающая смола и минеральные пигменты. Характеристика Ед. изм. Величина Допуск Длина мм 2000 +10 -3 Ширина мм 950 ± 5 Полная толщина E мм 3. 0 ± 0. 2 Высота волны H мм 36 ± 2 Вес кг 6. 0 ± 0. 3 - Простота монтажа (материал очень легок, им очень удобно перекрывать старые крыши - даже поверх шифера и металла). - Морозостойкость. - Биологическая устойчивость к воздействию грибка, бактерий и микроорганизмов. - Химическая стойкость к воздействию кислот и щелочей, промышленных газов. - Экологическая безопасность.

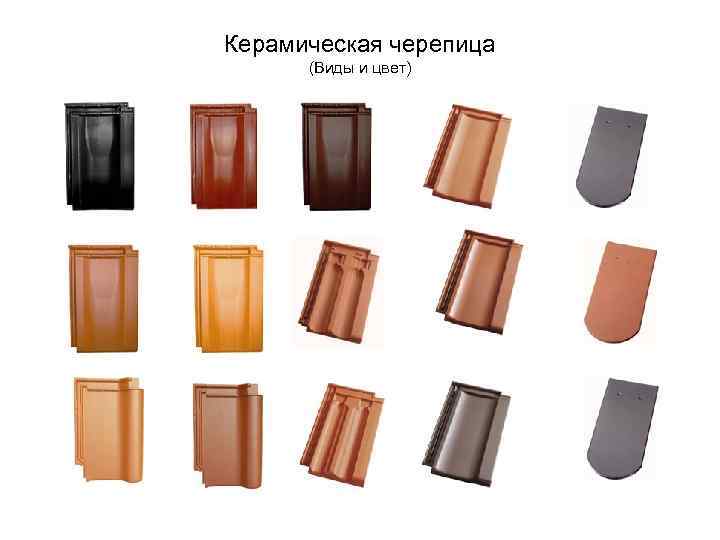

>Керамическая черепица  (Виды и цвет) Керамическая черепица (Виды и цвет)

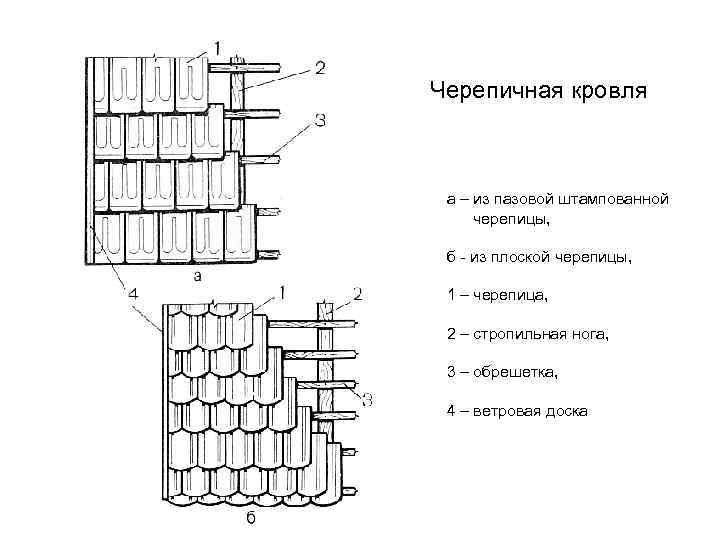

>Черепичная кровля а – из пазовой штампованной черепицы,  б - из плоской черепицы, Черепичная кровля а – из пазовой штампованной черепицы, б - из плоской черепицы, 1 – черепица, 2 – стропильная нога, 3 – обрешетка, 4 – ветровая доска

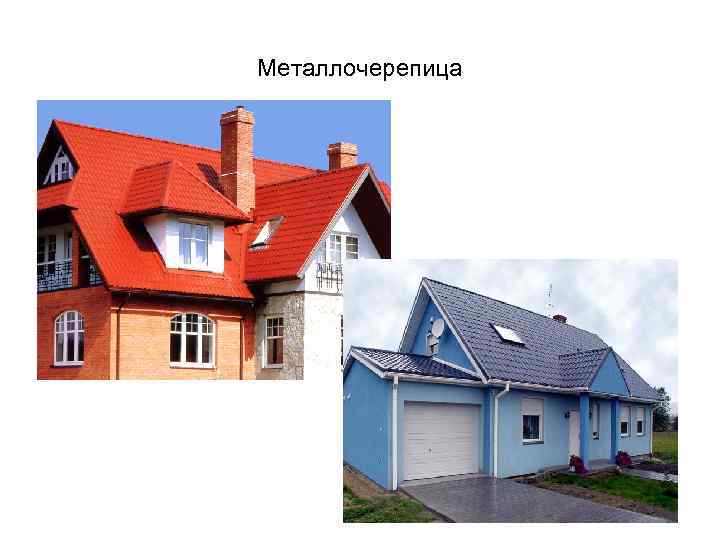

>Металлочерепица Металлочерепица

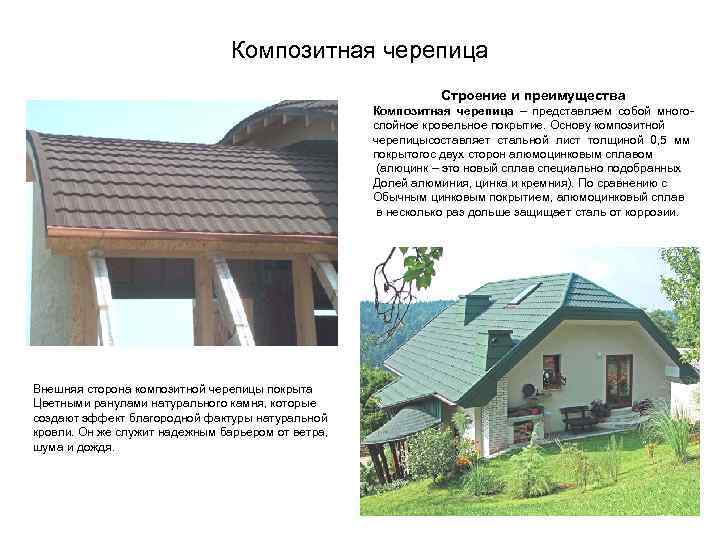

>      Композитная черепица      Строение Композитная черепица Строение и преимущества Композитная черепица – представляем собой много- слойное кровельное покрытие. Основу композитной черепицысоставляет стальной лист толщиной 0, 5 мм покрытогос двух сторон алюмоцинковым сплавом (алюцинк – это новый сплав специально подобранных Долей алюминия, цинка и кремния). По сравнению с Обычным цинковым покрытием, алюмоцинковый сплав в несколько раз дольше защищает сталь от коррозии. Внешняя сторона композитной черепицы покрыта Цветными ранулами натурального камня, которые создают эффект благородной фактуры натуральной кровли. Он же служит надежным барьером от ветра, шума и дождя.

>    Медная черепица «Чешуя» Медная черепица является одним из самых надёжных Медная черепица «Чешуя» Медная черепица является одним из самых надёжных и красивых кровельных материалов. Срок службы составляет более ста лет. Медь - блестящий серебристый металл с легким розоватым оттенком, который приобретает красноватый цвет по мере соприкосновения с воздухом в результате образования окиси (патина). В течение первого года службы медная черепица из красноватой становится сначала коричневой, а затем матово-черной. Затем через 15 – 20 лет меняет свой цвет на малахитово-зеленый.

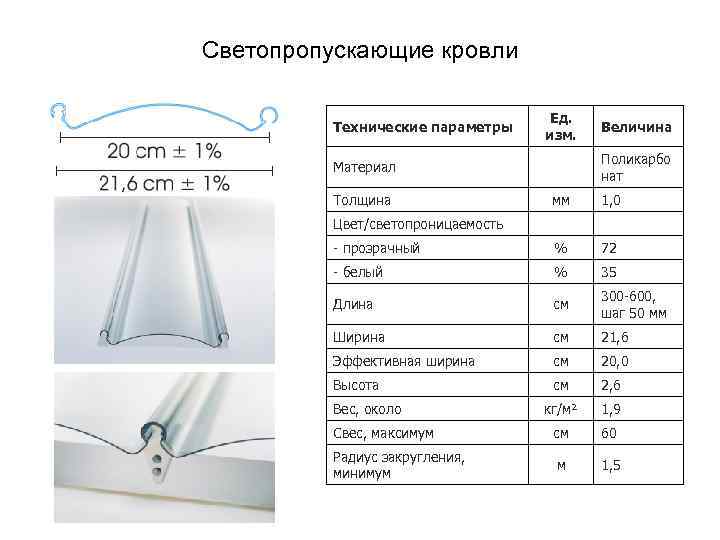

>Светопропускающие кровли       Ед.  Технические параметры  Светопропускающие кровли Ед. Технические параметры Величина изм. Поликарбо Материал нат Толщина мм 1, 0 Цвет/светопроницаемость - прозрачный % 72 - белый % 35 300 -600, Длина см шаг 50 мм Ширина см 21, 6 Эффективная ширина см 20, 0 Высота см 2, 6 Вес, около кг/м² 1, 9 Свес, максимум см 60 Радиус закругления, м 1, 5 минимум

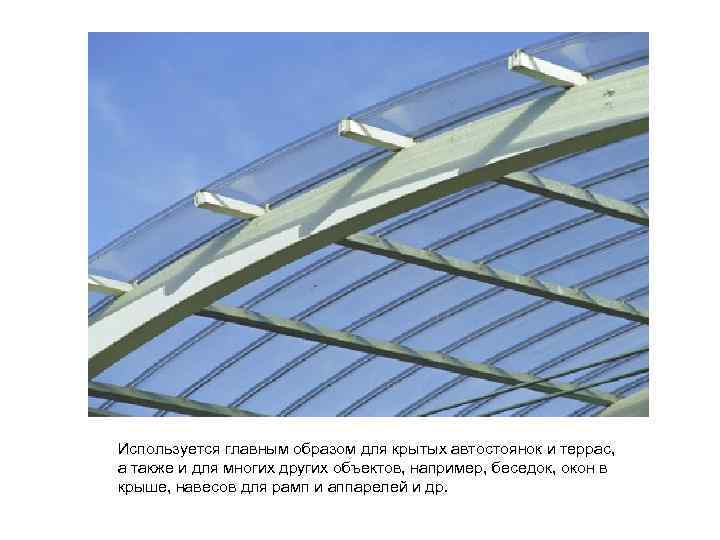

>Используется главным образом для крытых автостоянок и террас, а также и для многих других Используется главным образом для крытых автостоянок и террас, а также и для многих других объектов, например, беседок, окон в крыше, навесов для рамп и аппарелей и др.

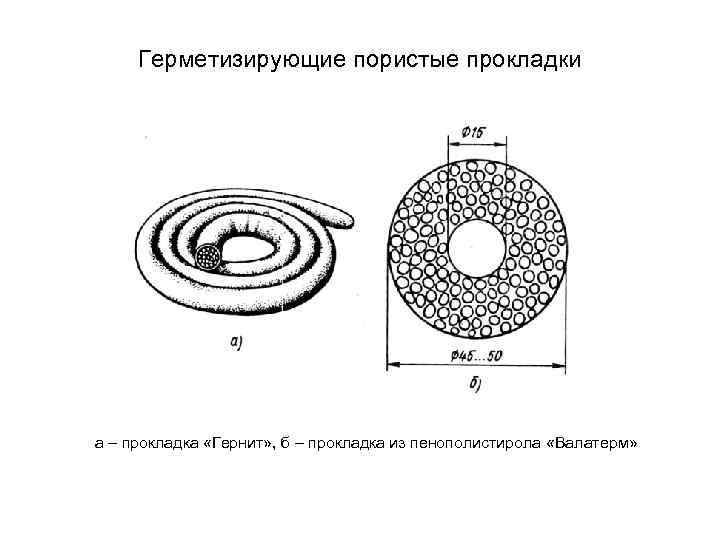

> Герметизирующие пористые прокладки а – прокладка «Гернит» , б – прокладка из пенополистирола Герметизирующие пористые прокладки а – прокладка «Гернит» , б – прокладка из пенополистирола «Валатерм»

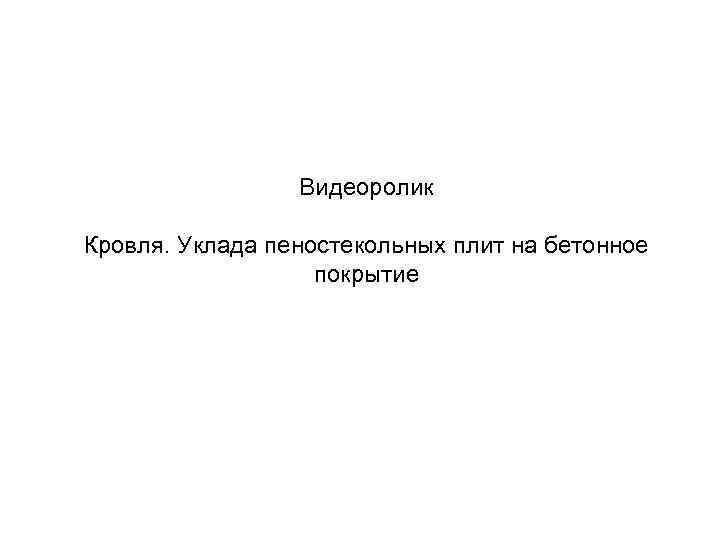

>   Видеоролик Кровля. Уклада пеностекольных плит на бетонное    покрытие Видеоролик Кровля. Уклада пеностекольных плит на бетонное покрытие

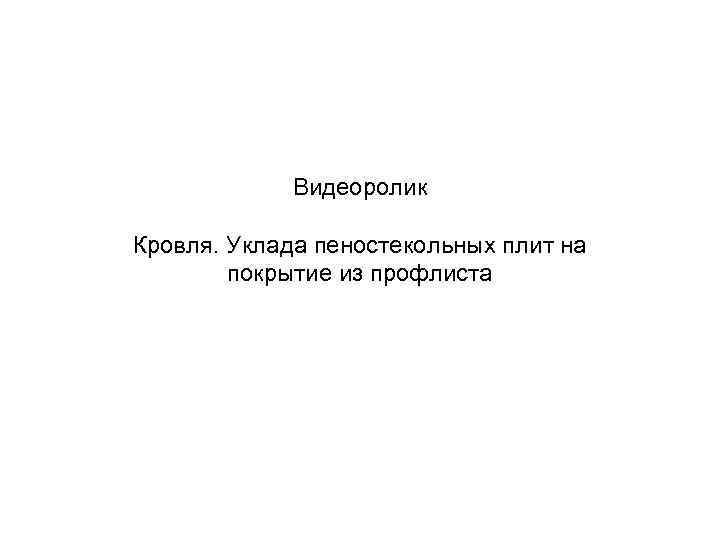

>   Видеоролик Кровля. Уклада пеностекольных плит на   покрытие из профлиста Видеоролик Кровля. Уклада пеностекольных плит на покрытие из профлиста

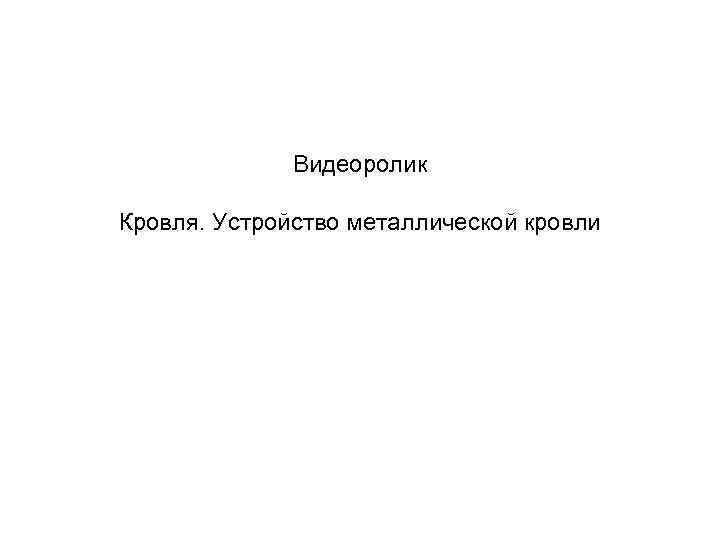

>   Видеоролик Кровля. Устройство металлической кровли Видеоролик Кровля. Устройство металлической кровли

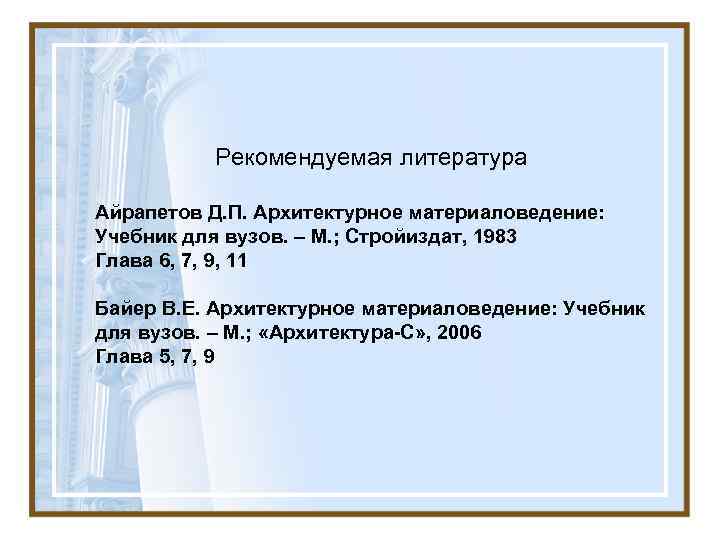

>   Рекомендуемая литература Айрапетов Д. П. Архитектурное материаловедение: Учебник для вузов. – Рекомендуемая литература Айрапетов Д. П. Архитектурное материаловедение: Учебник для вузов. – М. ; Стройиздат, 1983 Глава 6, 7, 9, 11 Байер В. Е. Архитектурное материаловедение: Учебник для вузов. – М. ; «Архитектура-С» , 2006 Глава 5, 7, 9
