Тема 16 Международная система обмена информацией в торговле, транспорте, управлении Тема 16 Международная система обмена информацией в торговле, транспорте, управлении

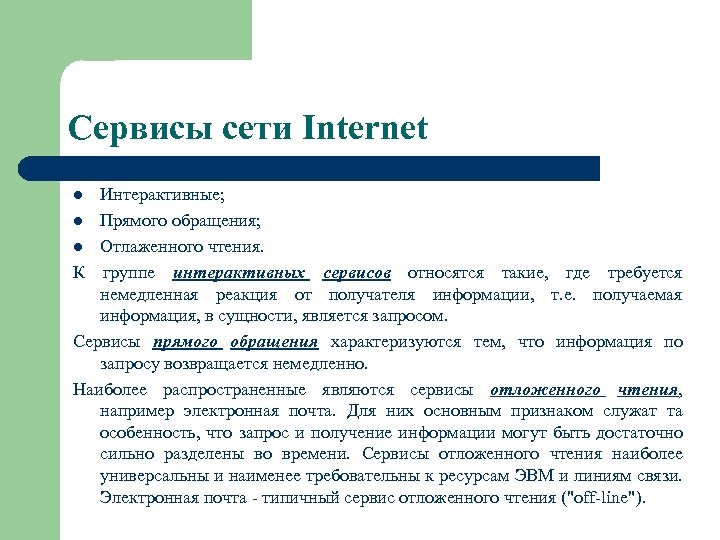

Сервисы сети Internet Интерактивные; l Прямого обращения; l Отлаженного чтения. К группе интерактивных сервисов Сервисы сети Internet Интерактивные; l Прямого обращения; l Отлаженного чтения. К группе интерактивных сервисов относятся такие, где требуется немедленная реакция от получателя информации, т. е. получаемая информация, в сущности, является запросом. Сервисы прямого обращения характеризуются тем, что информация по запросу возвращается немедленно. Наиболее распространенные являются сервисы отложенного чтения, например электронная почта. Для них основным признаком служат та особенность, что запрос и получение информации могут быть достаточно сильно разделены во времени. Сервисы отложенного чтения наиболее универсальны и наименее требовательны к ресурсам ЭВМ и линиям связи. Электронная почта - типичный сервис отложенного чтения ("off-line"). l

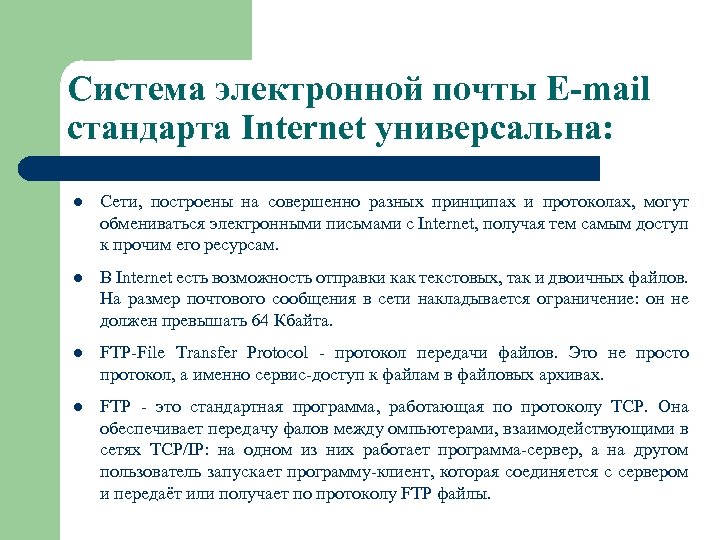

Система электронной почты E-mail стандарта Internet универсальна: l Сети, построены на совершенно разных принципах Система электронной почты E-mail стандарта Internet универсальна: l Сети, построены на совершенно разных принципах и протоколах, могут обмениваться электронными письмами с Internet, получая тем самым доступ к прочим его ресурсам. l В Internet есть возможность отправки как текстовых, так и двоичных файлов. На размер почтового сообщения в сети накладывается ограничение: он не должен превышать 64 Кбайта. l FTP-File Transfer Protocol - протокол передачи файлов. Это не просто протокол, а именно сервис-доступ к файлам в файловых архивах. l FTP - это стандартная программа, работающая по протоколу ТСР. Она обеспечивает передачу фалов между омпьютерами, взаимодействующими в сетях ТСР/IР: на одном из них работает программа-сервер, а на другом пользователь запускает программу-клиент, которая соединяется с сервером и передаёт или получает по протоколу FTP файлы.

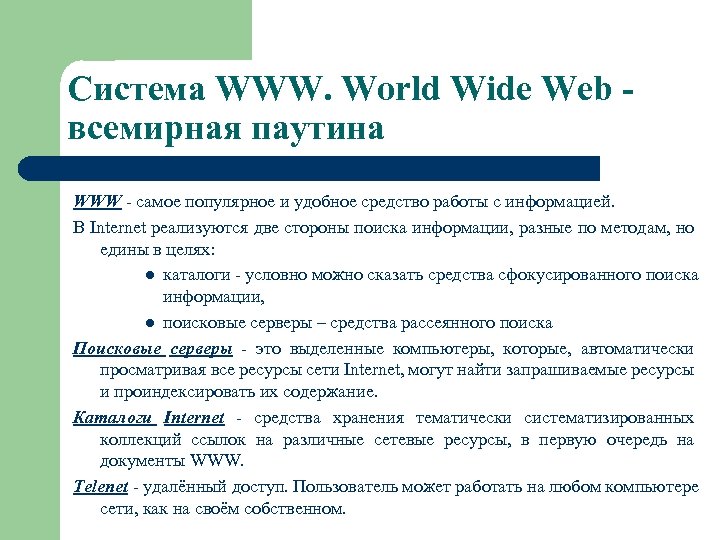

Система WWW. World Wide Web всемирная паутина WWW - самое популярное и удобное средство Система WWW. World Wide Web всемирная паутина WWW - самое популярное и удобное средство работы с информацией. В Internet реализуются две стороны поиска информации, разные по методам, но едины в целях: l каталоги - условно можно сказать средства сфокусированного поиска информации, l поисковые серверы – средства рассеянного поиска Поисковые серверы - это выделенные компьютеры, которые, автоматически просматривая все ресурсы сети Internet, могут найти запрашиваемые ресурсы и проиндексировать их содержание. Каталоги Internet - средства хранения тематически систематизированных коллекций ссылок на различные сетевые ресурсы, в первую очередь на документы WWW. Telenet - удалённый доступ. Пользователь может работать на любом компьютере сети, как на своём собственном.

Основные понятия l l Среда передачи данных - совокупность линий передачи данных и блоков Основные понятия l l Среда передачи данных - совокупность линий передачи данных и блоков взаимодействия (т. е. сетевого оборудования, не входящего в станции данных), предназначенных для передачи данных между станциями данных. Линия передачи данных - средства, которые используются в информационных сетях для распространения сигналов в нужном направлении. Примерами линий передачи данных являются коаксиальный кабель, витая пара проводов, световод.

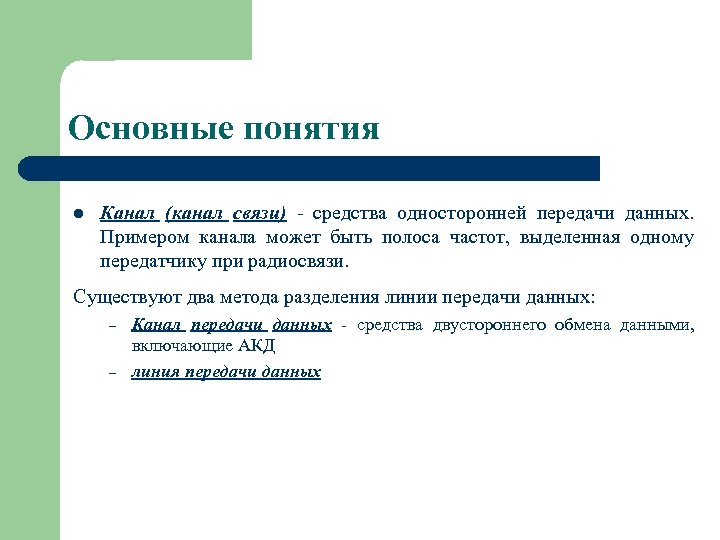

Основные понятия l Канал (канал связи) - средства односторонней передачи данных. Примером канала может Основные понятия l Канал (канал связи) - средства односторонней передачи данных. Примером канала может быть полоса частот, выделенная одному передатчику при радиосвязи. Существуют два метода разделения линии передачи данных: – – Канал передачи данных - средства двустороннего обмена данными, включающие АКД линия передачи данных

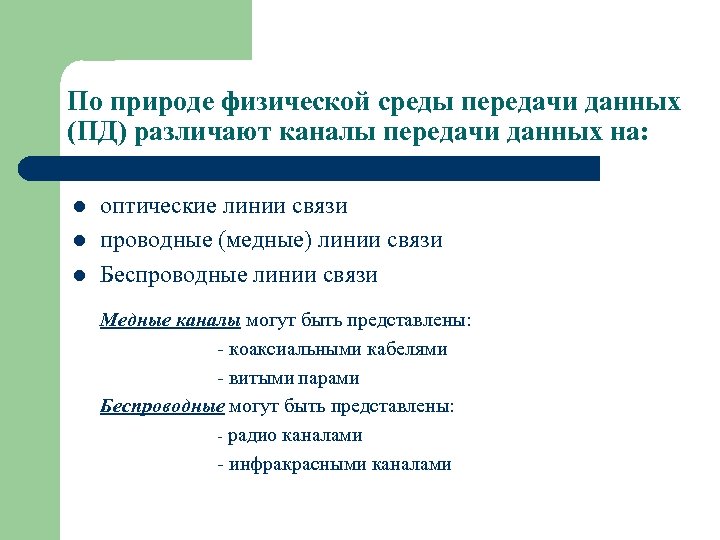

По природе физической среды передачи данных (ПД) различают каналы передачи данных на: l l По природе физической среды передачи данных (ПД) различают каналы передачи данных на: l l l оптические линии связи проводные (медные) линии связи Беспроводные линии связи Медные каналы могут быть представлены: - коаксиальными кабелями - витыми парами Беспроводные могут быть представлены: - радио каналами - инфракрасными каналами

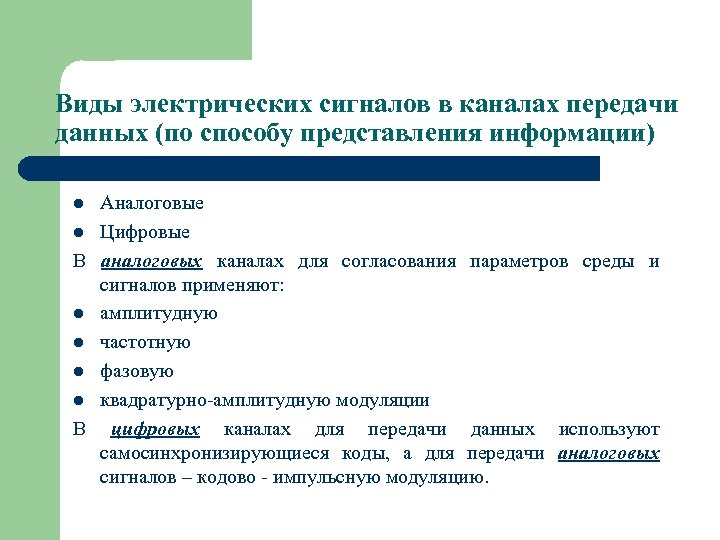

Виды электрических сигналов в каналах передачи данных (по способу представления информации) Аналоговые l Цифровые Виды электрических сигналов в каналах передачи данных (по способу представления информации) Аналоговые l Цифровые В аналоговых каналах для согласования параметров среды и сигналов применяют: l амплитудную l частотную l фазовую l квадратурно-амплитудную модуляции В цифровых каналах для передачи данных используют самосинхронизирующиеся коды, а для передачи аналоговых сигналов – кодово - импульсную модуляцию. l

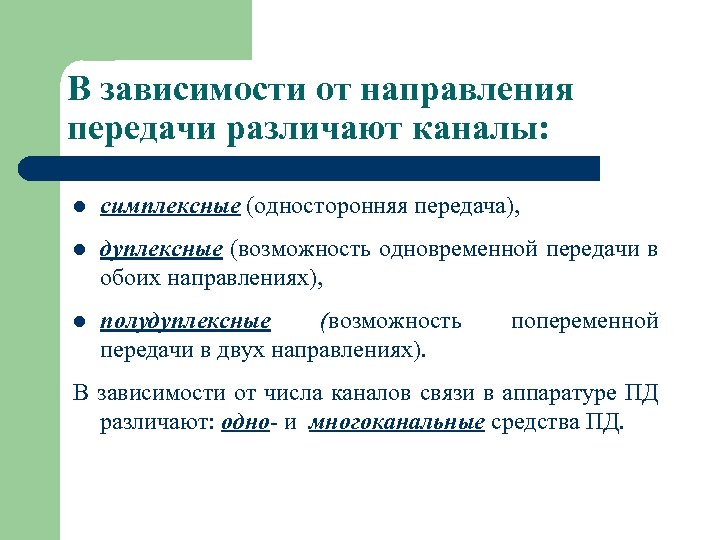

В зависимости от направления передачи различают каналы: l симплексные (односторонняя передача), l дуплексные (возможность В зависимости от направления передачи различают каналы: l симплексные (односторонняя передача), l дуплексные (возможность одновременной передачи в обоих направлениях), l полудуплексные (возможность передачи в двух направлениях). попеременной В зависимости от числа каналов связи в аппаратуре ПД различают: одно- и многоканальные средства ПД.

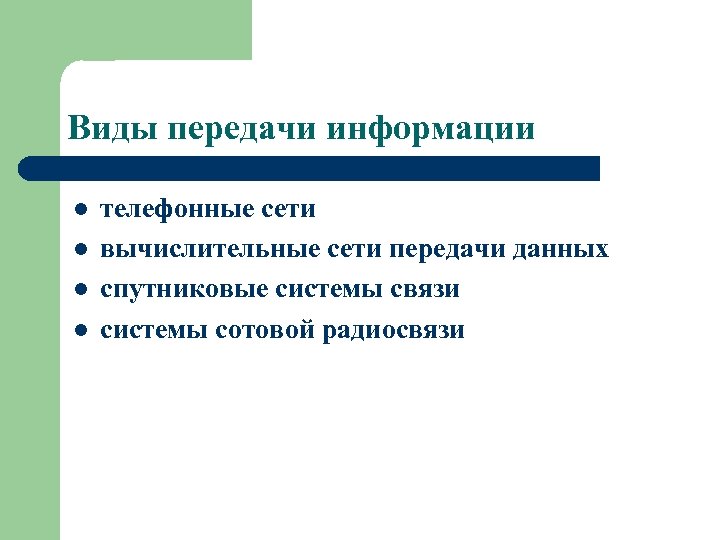

Виды передачи информации l l телефонные сети вычислительные сети передачи данных спутниковые системы связи Виды передачи информации l l телефонные сети вычислительные сети передачи данных спутниковые системы связи системы сотовой радиосвязи

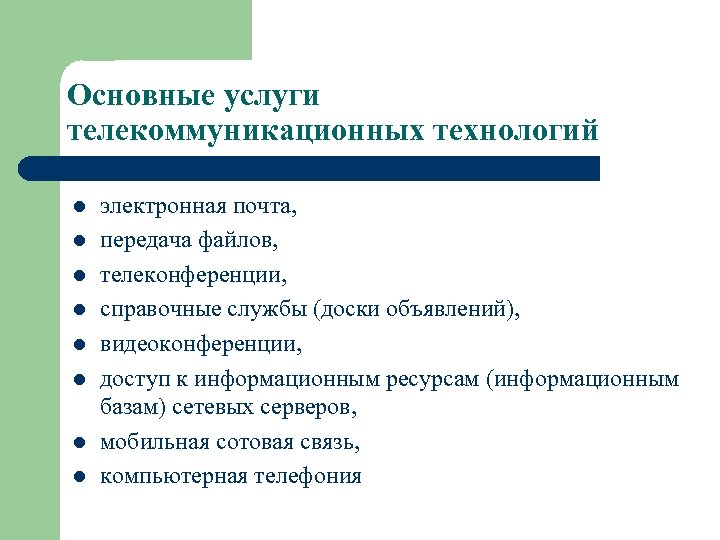

Основные услуги телекоммуникационных технологий l l l l электронная почта, передача файлов, телеконференции, справочные Основные услуги телекоммуникационных технологий l l l l электронная почта, передача файлов, телеконференции, справочные службы (доски объявлений), видеоконференции, доступ к информационным ресурсам (информационным базам) сетевых серверов, мобильная сотовая связь, компьютерная телефония

Файловый обмен - доступ к файлам, распределенным по различным компьютерам. В сети Internet на Файловый обмен - доступ к файлам, распределенным по различным компьютерам. В сети Internet на прикладном уровне используется протокол FTP. Доступ возможен в режимах off-line и on-line. l В режиме off-line посылается запрос к FTP-серверу, сервер формирует и посылает ответ на запрос. l В режиме on-line осуществляется интерактивный просмотр каталогов FTP-cервера, выбор и передача нужных файлов. На ЭВМ пользователя нужен FTP-клиент. l Доступ к базам данных удаленных ЭВМ с эмуляцией удаленной машины на ЭВМ пользователя выполняется с помощью протокола Telnet.

Протокол файлового обмена FTP l При запросе файла по протоколу FTP пользователь должен знать, Протокол файлового обмена FTP l При запросе файла по протоколу FTP пользователь должен знать, где находится нужный ему файл. Для этого удобно воспользоваться другой информационной системой сети Internet, называемой Archie. Обращаясь к клиенту Archie по команде archie <имя файла> l пользователь получает в ответ адрес сервера, имя директории и размер файла. Далее можно обращаться к FTP-клиенту: ftp[<параметры>][<имя сервера>] l Как обычно, квадратные скобки в записи команд означают необязательные части. Параметры используются только при отладке FTP. В качестве имени сервера указывается IP-имя или IP-адрес удаленного компьютера.

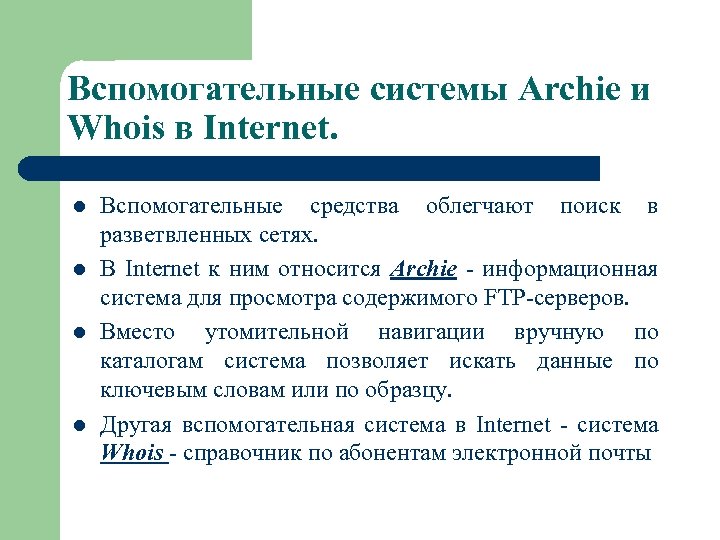

Вспомогательные системы Archie и Whois в Internet. l l Вспомогательные средства облегчают поиск в Вспомогательные системы Archie и Whois в Internet. l l Вспомогательные средства облегчают поиск в разветвленных сетях. В Internet к ним относится Archie - информационная система для просмотра содержимого FTP-серверов. Вместо утомительной навигации вручную по каталогам система позволяет искать данные по ключевым словам или по образцу. Другая вспомогательная система в Internet - система Whois - справочник по абонентам электронной почты

Сетевые средства ОС Unix В Unix имеется ряд команд и поддерживающих их программ для Сетевые средства ОС Unix В Unix имеется ряд команд и поддерживающих их программ для работы в сети. Во-первых, это команды ftp, telnet, реализующие файловый обмен и эмуляцию удаленного узла на базе протоколов TCP/IP. Во-вторых, протокол, команды и программы UUCP, разработанные с ориентацией на асинхронную модемную связь по телефонным линиям между удаленными Unixузлами в корпоративных и территориальных сетях.

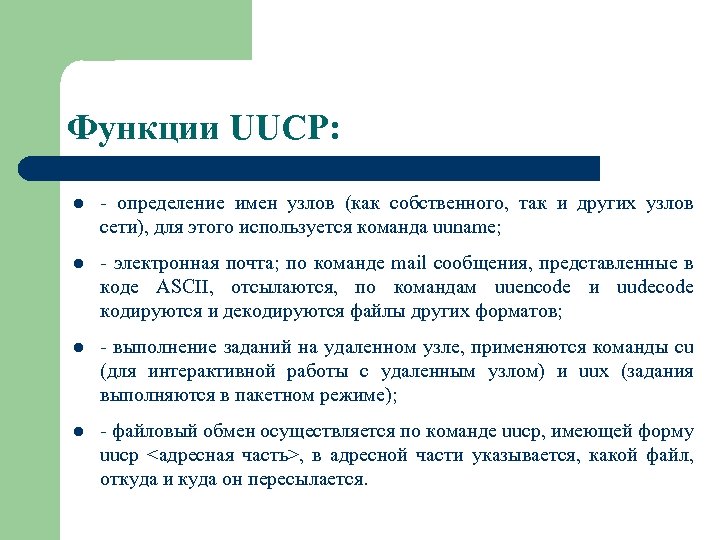

Функции UUCP: l - определение имен узлов (как собственного, так и других узлов сети), Функции UUCP: l - определение имен узлов (как собственного, так и других узлов сети), для этого используется команда uuname; l - электронная почта; по команде mail сообщения, представленные в коде ASCII, отсылаются, по командам uuencode и uudecode кодируются и декодируются файлы других форматов; l - выполнение заданий на удаленном узле, применяются команды cu (для интерактивной работы с удаленным узлом) и uux (задания выполняются в пакетном режиме); l - файловый обмен осуществляется по команде uucp, имеющей форму uucp <адресная часть>, в адресной части указывается, какой файл, откуда и куда он пересылается.

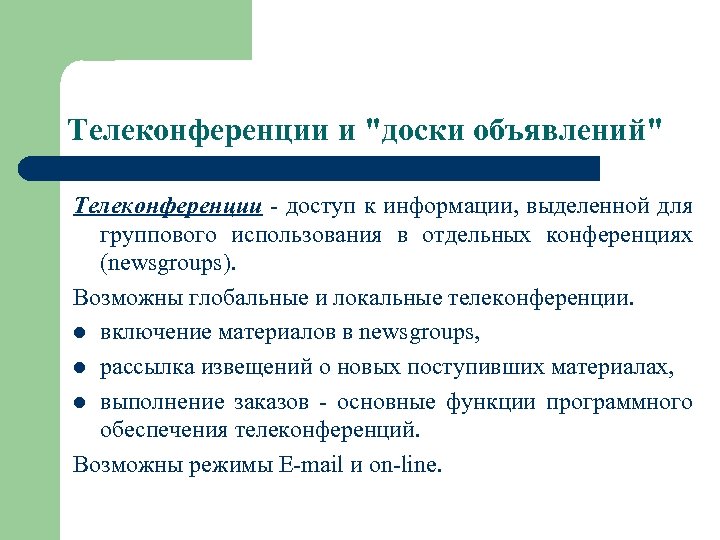

Телеконференции и Телеконференции и "доски объявлений" Телеконференции - доступ к информации, выделенной для группового использования в отдельных конференциях (newsgroups). Возможны глобальные и локальные телеконференции. l включение материалов в newsgroups, l рассылка извещений о новых поступивших материалах, l выполнение заказов - основные функции программного обеспечения телеконференций. Возможны режимы E-mail и on-line.

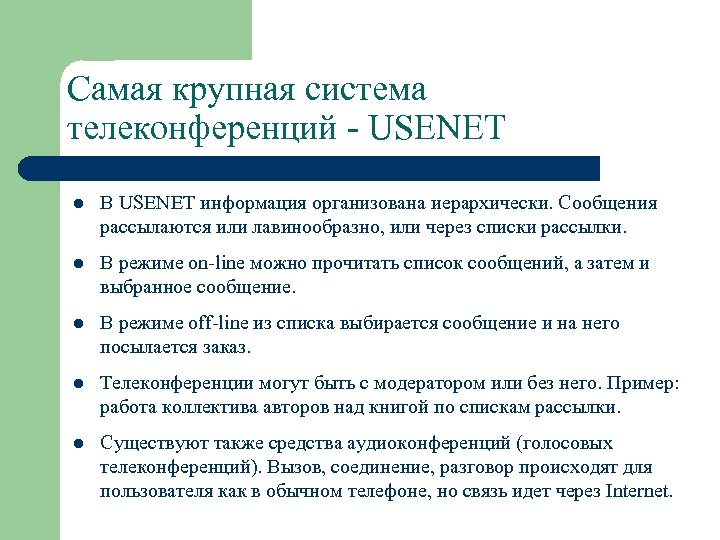

Самая крупная система телеконференций - USENET l В USENET информация организована иерархически. Сообщения рассылаются Самая крупная система телеконференций - USENET l В USENET информация организована иерархически. Сообщения рассылаются или лавинообразно, или через списки рассылки. l В режиме on-line можно прочитать список сообщений, а затем и выбранное сообщение. l В режиме off-line из списка выбирается сообщение и на него посылается заказ. l Телеконференции могут быть с модератором или без него. Пример: работа коллектива авторов над книгой по спискам рассылки. l Существуют также средства аудиоконференций (голосовых телеконференций). Вызов, соединение, разговор происходят для пользователя как в обычном телефоне, но связь идет через Internet.

Электронная Электронная "доска объявлений" BBS (Bulletin Board System) Технология близкая по функциональному назначению к телеконференции, позволяет централизованно и оперативно направлять сообщения для многих пользователей. Программное обеспечение BBS сочетает в себе средства: l l l электронной почты Телеконференций обмена файлами Примеры программ, в которых имеются средства BBS, - Lotus Notes, World-group. В системах принудительной доставки информации (push-технология) подписчики без дополнительных запросов снабжаются часто обновляемой информацией.

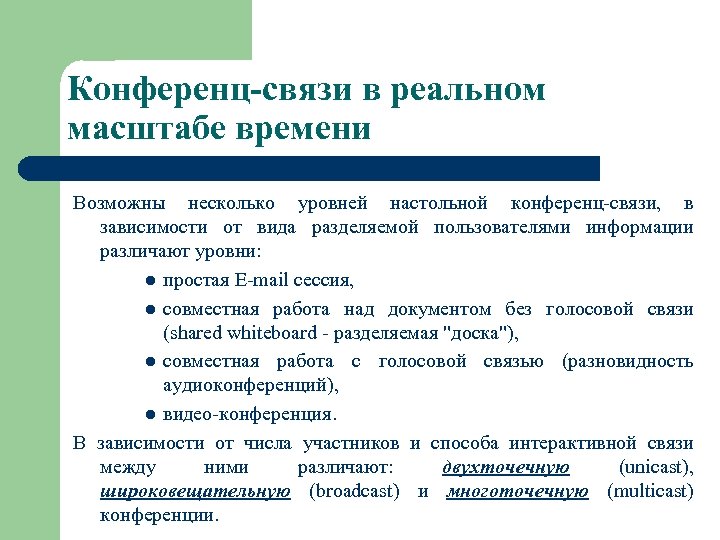

Конференц-связи в реальном масштабе времени Возможны несколько уровней настольной конференц-связи, в зависимости от вида Конференц-связи в реальном масштабе времени Возможны несколько уровней настольной конференц-связи, в зависимости от вида разделяемой пользователями информации различают уровни: l простая E-mail сессия, l совместная работа над документом без голосовой связи (shared whiteboard - разделяемая "доска"), l совместная работа с голосовой связью (разновидность аудиоконференций), l видео-конференция. В зависимости от числа участников и способа интерактивной связи между ними различают: двухточечную (unicast), широковещательную (broadcast) и многоточечную (multicast) конференции.

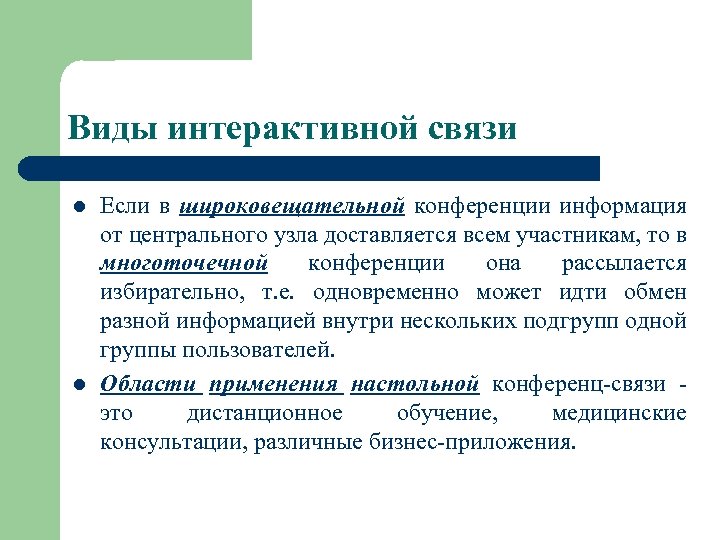

Виды интерактивной связи l l Если в широковещательной конференции информация от центрального узла доставляется Виды интерактивной связи l l Если в широковещательной конференции информация от центрального узла доставляется всем участникам, то в многоточечной конференции она рассылается избирательно, т. е. одновременно может идти обмен разной информацией внутри нескольких подгрупп одной группы пользователей. Области применения настольной конференц-связи это дистанционное обучение, медицинские консультации, различные бизнес-приложения.

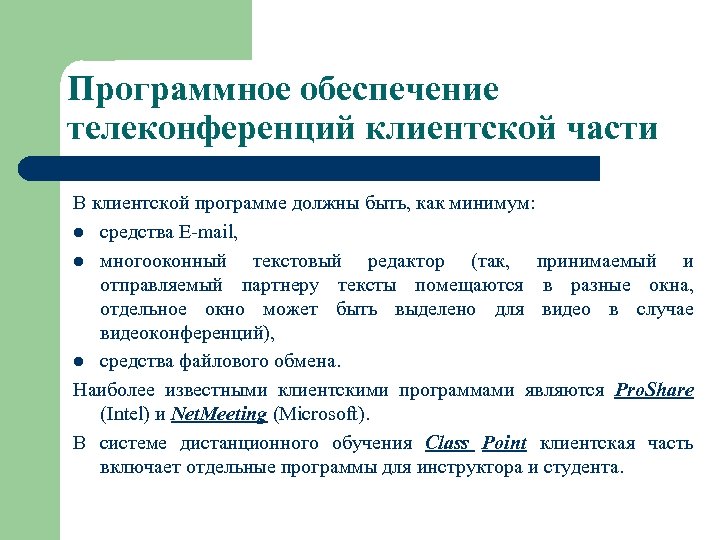

Программное обеспечение телеконференций клиентской части В клиентской программе должны быть, как минимум: l средства Программное обеспечение телеконференций клиентской части В клиентской программе должны быть, как минимум: l средства E-mail, l многооконный текстовый редактор (так, принимаемый и отправляемый партнеру тексты помещаются в разные окна, отдельное окно может быть выделено для видео в случае видеоконференций), l средства файлового обмена. Наиболее известными клиентскими программами являются Pro. Share (Intel) и Net. Meeting (Microsoft). В системе дистанционного обучения Class Point клиентская часть включает отдельные программы для инструктора и студента.

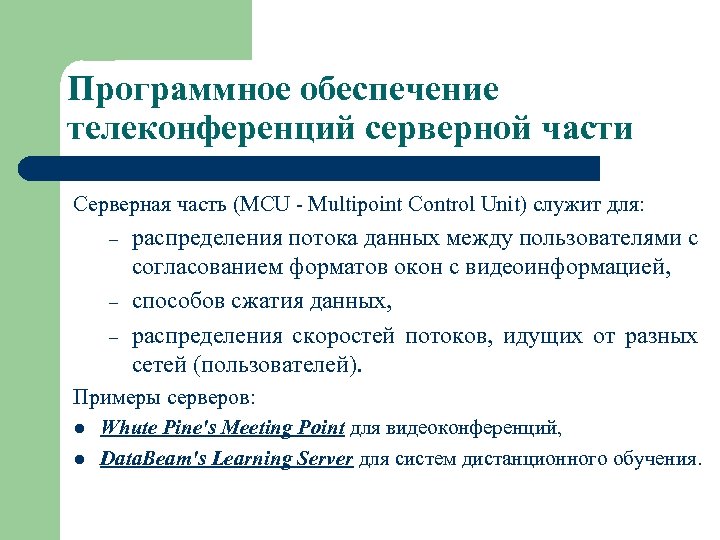

Программное обеспечение телеконференций серверной части Серверная часть (MCU - Multipoint Control Unit) служит для: Программное обеспечение телеконференций серверной части Серверная часть (MCU - Multipoint Control Unit) служит для: – – – распределения потока данных между пользователями с согласованием форматов окон с видеоинформацией, способов сжатия данных, распределения скоростей потоков, идущих от разных сетей (пользователей). Примеры серверов: l Whute Pine's Meeting Point для видеоконференций, l Data. Beam's Learning Server для систем дистанционного обучения.

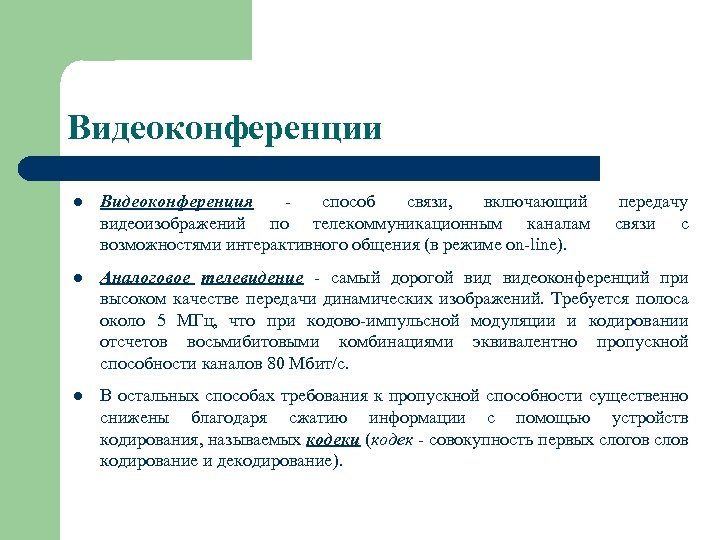

Видеоконференции l Видеоконференция способ связи, включающий видеоизображений по телекоммуникационным каналам возможностями интерактивного общения (в Видеоконференции l Видеоконференция способ связи, включающий видеоизображений по телекоммуникационным каналам возможностями интерактивного общения (в режиме on-line). передачу связи с l Аналоговое телевидение - самый дорогой видеоконференций при высоком качестве передачи динамических изображений. Требуется полоса около 5 МГц, что при кодово-импульсной модуляции и кодировании отсчетов восьмибитовыми комбинациями эквивалентно пропускной способности каналов 80 Мбит/с. l В остальных способах требования к пропускной способности существенно снижены благодаря сжатию информации с помощью устройств кодирования, называемых кодеки (кодек - совокупность первых слогов слов кодирование и декодирование).

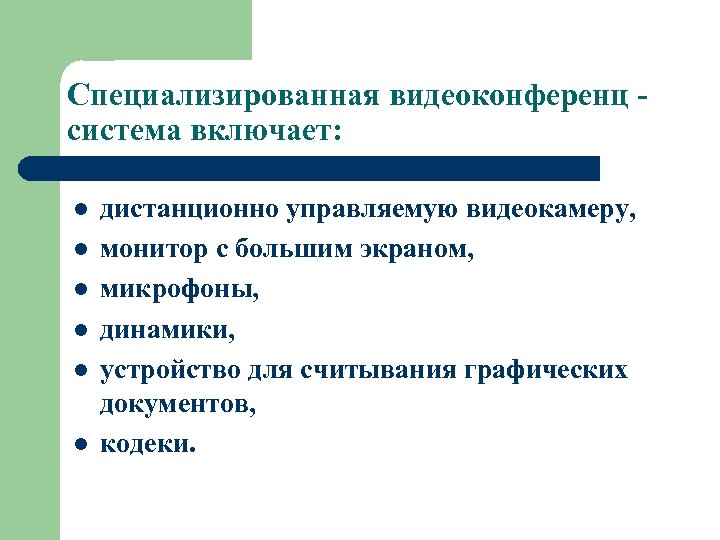

Специализированная видеоконференц система включает: l l l дистанционно управляемую видеокамеру, монитор с большим экраном, Специализированная видеоконференц система включает: l l l дистанционно управляемую видеокамеру, монитор с большим экраном, микрофоны, динамики, устройство для считывания графических документов, кодеки.

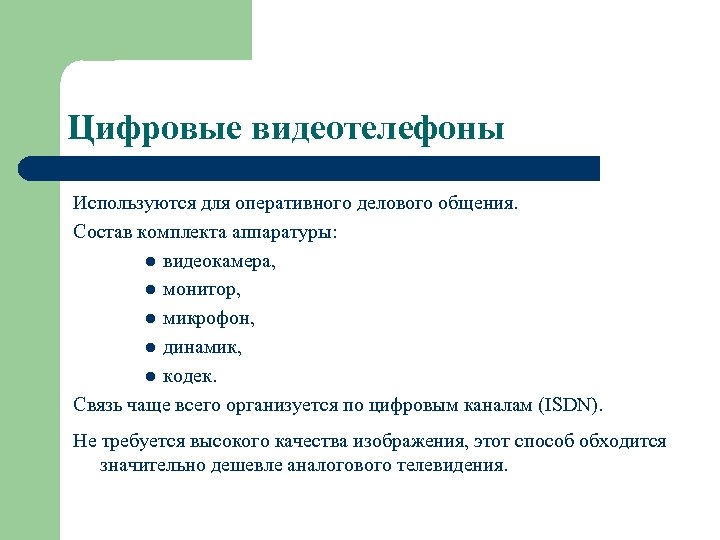

Цифровые видеотелефоны Используются для оперативного делового общения. Состав комплекта аппаратуры: l видеокамера, l монитор, Цифровые видеотелефоны Используются для оперативного делового общения. Состав комплекта аппаратуры: l видеокамера, l монитор, l микрофон, l динамик, l кодек. Связь чаще всего организуется по цифровым каналам (ISDN). Не требуется высокого качества изображения, этот способ обходится значительно дешевле аналогового телевидения.

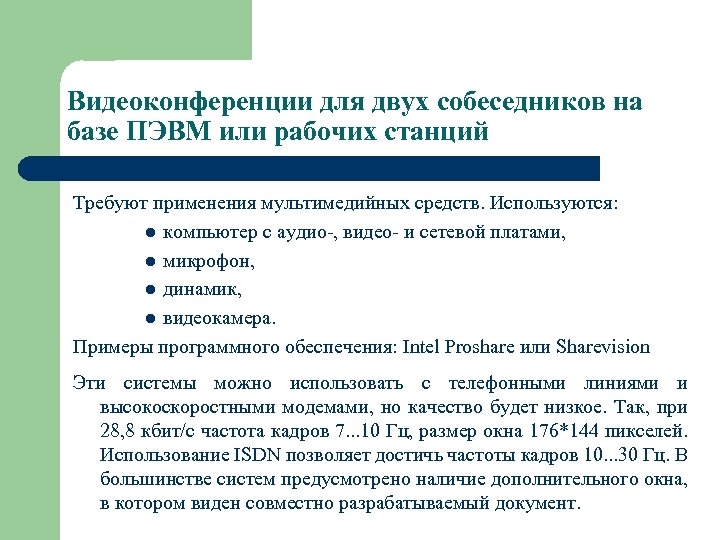

Видеоконференции для двух собеседников на базе ПЭВМ или рабочих станций Требуют применения мультимедийных средств. Видеоконференции для двух собеседников на базе ПЭВМ или рабочих станций Требуют применения мультимедийных средств. Используются: l компьютер с аудио-, видео- и сетевой платами, l микрофон, l динамик, l видеокамера. Примеры программного обеспечения: Intel Proshare или Sharevision Эти системы можно использовать с телефонными линиями и высокоскоростными модемами, но качество будет низкое. Так, при 28, 8 кбит/с частота кадров 7. . . 10 Гц, размер окна 176*144 пикселей. Использование ISDN позволяет достичь частоты кадров 10. . . 30 Гц. В большинстве систем предусмотрено наличие дополнительного окна, в котором виден совместно разрабатываемый документ.

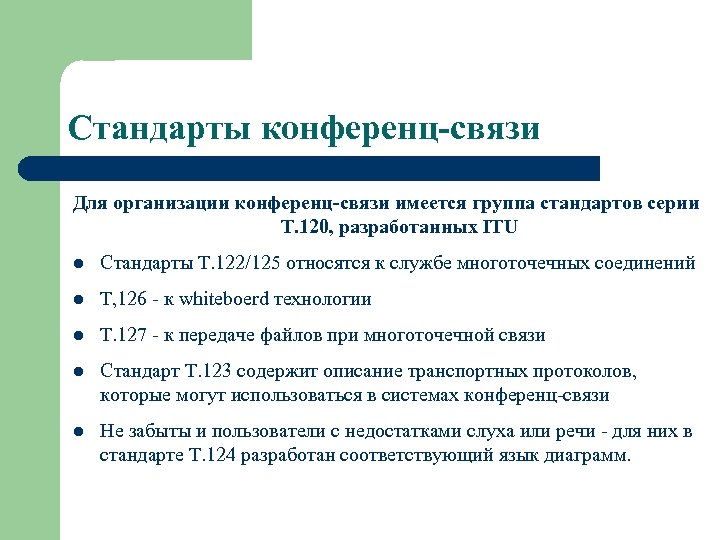

Стандарты конференц-связи Для организации конференц-связи имеется группа стандартов серии Т. 120, разработанных ITU l Стандарты конференц-связи Для организации конференц-связи имеется группа стандартов серии Т. 120, разработанных ITU l Стандарты Т. 122/125 относятся к службе многоточечных соединений l Т, 126 - к whiteboerd технологии l Т. 127 - к передаче файлов при многоточечной связи l Стандарт Т. 123 содержит описание транспортных протоколов, которые могут использоваться в системах конференц-связи l Не забыты и пользователи с недостатками слуха или речи - для них в стандарте Т. 124 разработан соответствующий язык диаграмм.

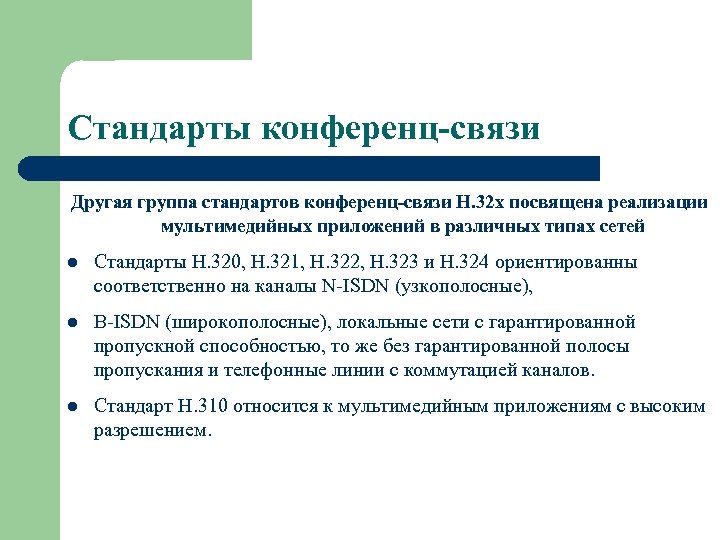

Стандарты конференц-связи Другая группа стандартов конференц-связи Н. 32 х посвящена реализации мультимедийных приложений в Стандарты конференц-связи Другая группа стандартов конференц-связи Н. 32 х посвящена реализации мультимедийных приложений в различных типах сетей l Стандарты Н. 320, Н. 321, Н. 322, Н. 323 и Н. 324 ориентированны соответственно на каналы N-ISDN (узкополосные), l B-ISDN (широкополосные), локальные сети с гарантированной пропускной способностью, то же без гарантированной полосы пропускания и телефонные линии с коммутацией каналов. l Стандарт Н. 310 относится к мультимедийным приложениям с высоким разрешением.

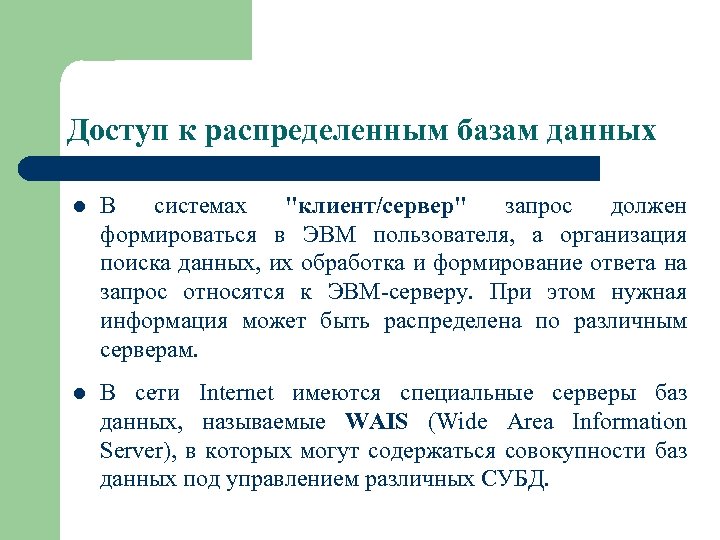

Доступ к распределенным базам данных l В системах Доступ к распределенным базам данных l В системах "клиент/сервер" запрос должен формироваться в ЭВМ пользователя, а организация поиска данных, их обработка и формирование ответа на запрос относятся к ЭВМ-серверу. При этом нужная информация может быть распределена по различным серверам. l В сети Internet имеются специальные серверы баз данных, называемые WAIS (Wide Area Information Server), в которых могут содержаться совокупности баз данных под управлением различных СУБД.

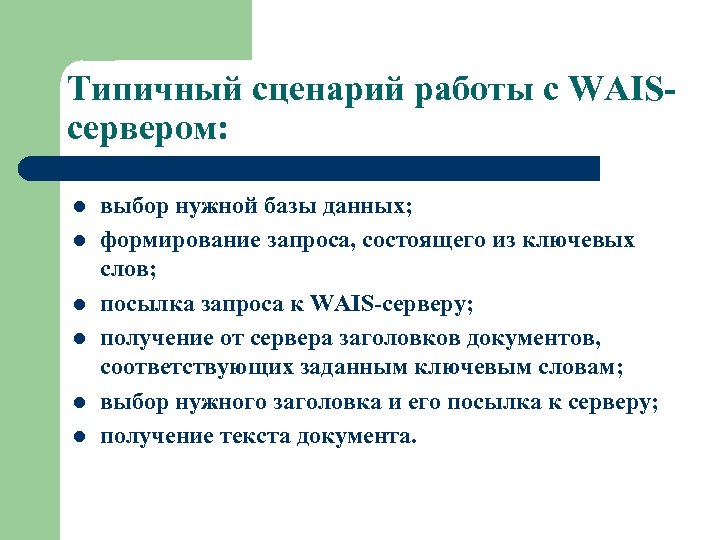

Типичный сценарий работы с WAISсервером: l l l выбор нужной базы данных; формирование запроса, Типичный сценарий работы с WAISсервером: l l l выбор нужной базы данных; формирование запроса, состоящего из ключевых слов; посылка запроса к WAIS-серверу; получение от сервера заголовков документов, соответствующих заданным ключевым словам; выбор нужного заголовка и его посылка к серверу; получение текста документа.

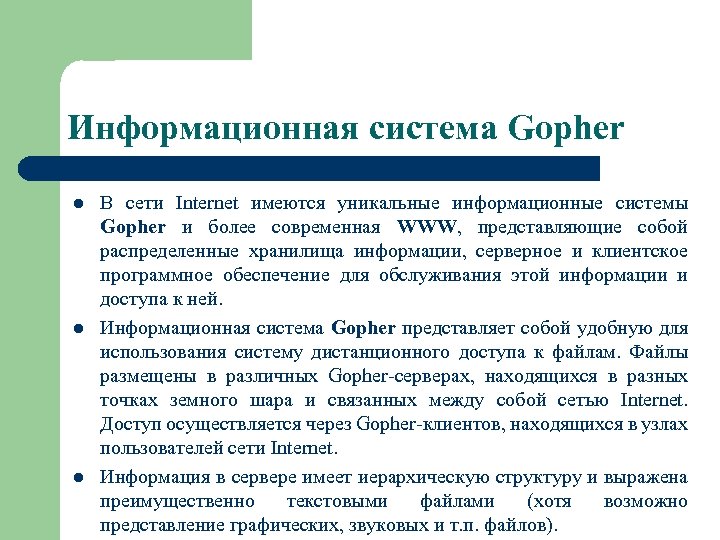

Информационная система Gopher l l l В сети Internet имеются уникальные информационные системы Gopher Информационная система Gopher l l l В сети Internet имеются уникальные информационные системы Gopher и более современная WWW, представляющие собой распределенные хранилища информации, серверное и клиентское программное обеспечение для обслуживания этой информации и доступа к ней. Информационная система Gopher представляет собой удобную для использования систему дистанционного доступа к файлам. Файлы размещены в различных Gopher-серверах, находящихся в разных точках земного шара и связанных между собой сетью Internet. Доступ осуществляется через Gopher-клиентов, находящихся в узлах пользователей сети Internet. Информация в сервере имеет иерархическую структуру и выражена преимущественно текстовыми файлами (хотя возможно представление графических, звуковых и т. п. файлов).

Информационная система WWW - гипертекстовая информационная система сети Internet. Другое ее краткое название Web. Информационная система WWW - гипертекстовая информационная система сети Internet. Другое ее краткое название Web. Это более современная система по сравнению с Gopher и предоставляет пользователям большие возможности. Во-первых, это гипертекст - структурированный текст с введением в него перекрестных ссылок, отражающих смысловые связи частей текста. Слова-ссылки выделяются цветом и/или подчеркиванием. Выбор ссылки вызывает на экран связанный со словом-ссылкой текст или рисунок. Можно искать нужный материал по ключевым словам. Во-вторых, облегчено по сравнению с Gopher представление и получение графических изображений. Информация, доступная по Web-технологии, хранится в Web-серверах. Сервер имеет программу Listener, постоянно отслеживающую приход на определенный порт (обычно это порт 80) запросов от клиентов. Сервер удовлетворяет запросы, посылая клиенту содержимое запрошенных Web-страниц или результаты выполнения запрошенных процедур.

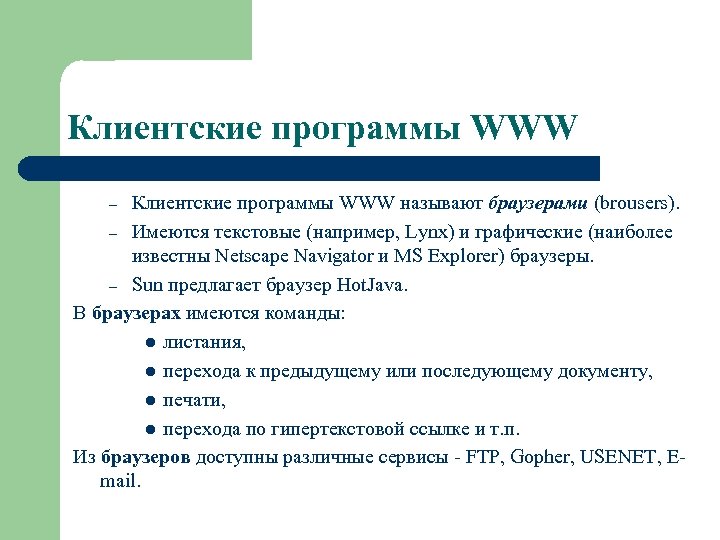

Клиентские программы WWW называют браузерами (brousers). – Имеются текстовые (например, Lynx) и графические (наиболее Клиентские программы WWW называют браузерами (brousers). – Имеются текстовые (например, Lynx) и графические (наиболее известны Netscape Navigator и MS Explorer) браузеры. – Sun предлагает браузер Hot. Java. В браузерах имеются команды: l листания, l перехода к предыдущему или последующему документу, l печати, l перехода по гипертекстовой ссылке и т. п. Из браузеров доступны различные сервисы - FTP, Gopher, USENET, Email. –

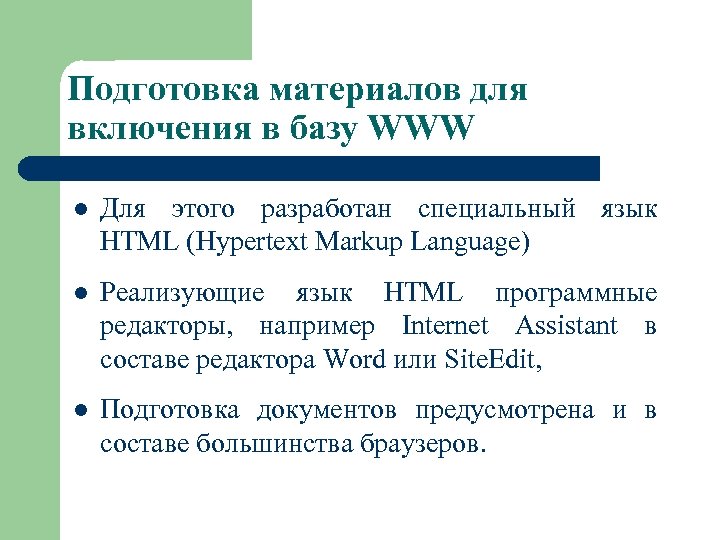

Подготовка материалов для включения в базу WWW l Для этого разработан специальный язык HTML Подготовка материалов для включения в базу WWW l Для этого разработан специальный язык HTML (Hypertext Markup Language) l Реализующие язык HTML программные редакторы, например Internet Assistant в составе редактора Word или Site. Edit, l Подготовка документов предусмотрена и в составе большинства браузеров.

Популярными серверами являются: l l l Apache Digital для ОС Unix Netscape Enterprise Server Популярными серверами являются: l l l Apache Digital для ОС Unix Netscape Enterprise Server Microsoft Internet Information Server (IIS) Сервера могут работать как в Unix, так и в Windows NT, и Netware Web Server, предназначенный для работы в ОС Netware

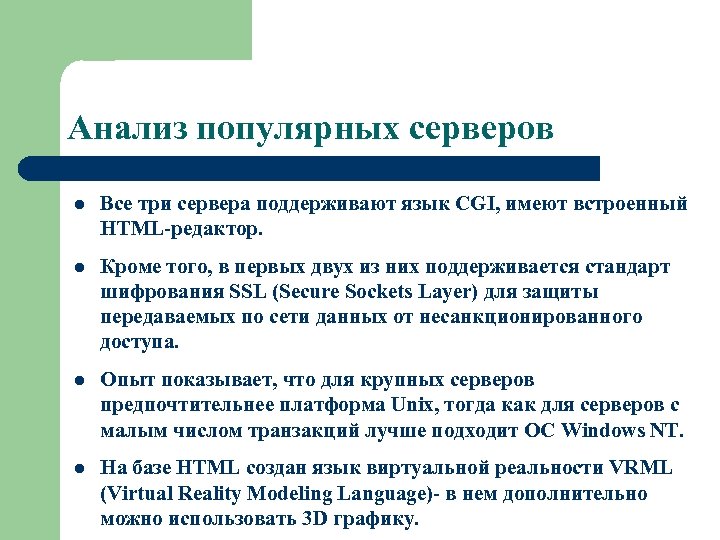

Анализ популярных серверов l Все три сервера поддерживают язык CGI, имеют встроенный HTML-редактор. l Анализ популярных серверов l Все три сервера поддерживают язык CGI, имеют встроенный HTML-редактор. l Кроме того, в первых двух из них поддерживается стандарт шифрования SSL (Secure Sockets Layer) для защиты передаваемых по сети данных от несанкционированного доступа. l Опыт показывает, что для крупных серверов предпочтительнее платформа Unix, тогда как для серверов с малым числом транзакций лучше подходит ОС Windows NT. l На базе HTML создан язык виртуальной реальности VRML (Virtual Reality Modeling Language)- в нем дополнительно можно использовать 3 D графику.
