Тема 15 Ночные стрелковые прицелы к стрелковому

Тема № 15. Ночные стрелковые прицелы к стрелковому оружию и гранатометам. УЧЕБНЫЕ ВОПРОСЫ 1. Назначение, характеристика и общее устройство прицелов НСПУ, ПКАВ, ПКН-03 М-01. 2. Установка прицела НСПУ и подготовка его к работе. Правила пользования прицелом. 3. Порядок выверки прицела НСПУ. Литература: l 1. Руководство по ночным прицелам к стрелковому оружию. –М. ВИ. 1986 г. стр. 3 28, 39 44, 51 56, 63 64, 73 76, 92 123, 140 172. l 2. Изделие НСПУ (техническое описание). 1977 г. стр. 5, 8 36. l Прицел коллиматорный ПКАВ (Руководство по эксплуатации) 2005 г. Стр. 3 13.

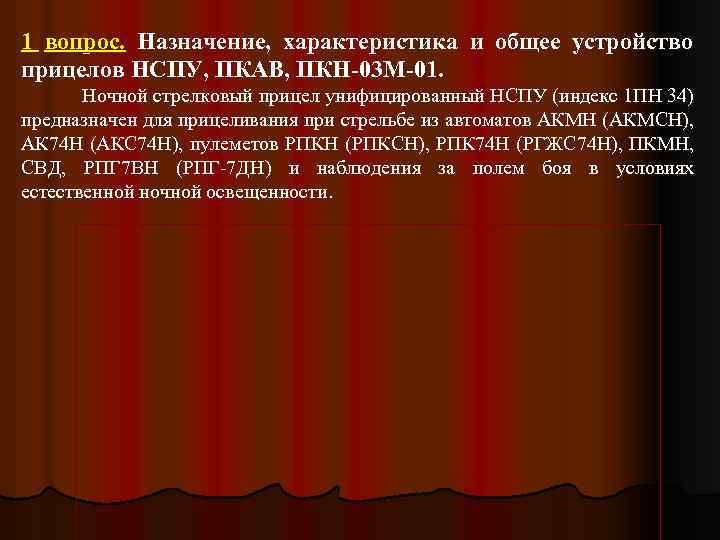

1 вопрос. Назначение, характеристика и общее устройство прицелов НСПУ, ПКАВ, ПКН-03 М-01. Ночной стрелковый прицел унифицированный НСПУ (индекс 1 ПН 34) предназначен для прицеливания при стрельбе из автоматов АКМН (АКМСН), АК 74 Н (АКС 74 Н), пулеметов РПКН (РПКСН), РПК 74 Н (РГЖС 74 Н), ПКМН, СВД, РПГ 7 ВН (РПГ 7 ДН) и наблюдения за полем боя в условиях естественной ночной освещенности.

НСПУ l l l Прицел НСПУ (ночной стрелковый прицел универсальный) устанавливается на автоматах АКМН (АКМСН), АК 74 Н (АКС 74 Н), пулеметах РПКН (РПКСН), РПК 74 Н (РПКС 74 Н), ПКМН (ПКМСН), снайперской винтовке СВДН, ручном противотанковом гранатомете РПГ-7 Н (РПГ 7 ДН). Прицел НСПУ предназначен для обнаружения целей и ведения по ним прицельного огня на дальностях прямого выстрела из всех указанных выше образцов оружия. Работа прицела основана на принципе электронно-оптического усиления яркости изображения предметов (целей), получаемого в прицеле при естественной ночной освещенности на местности.

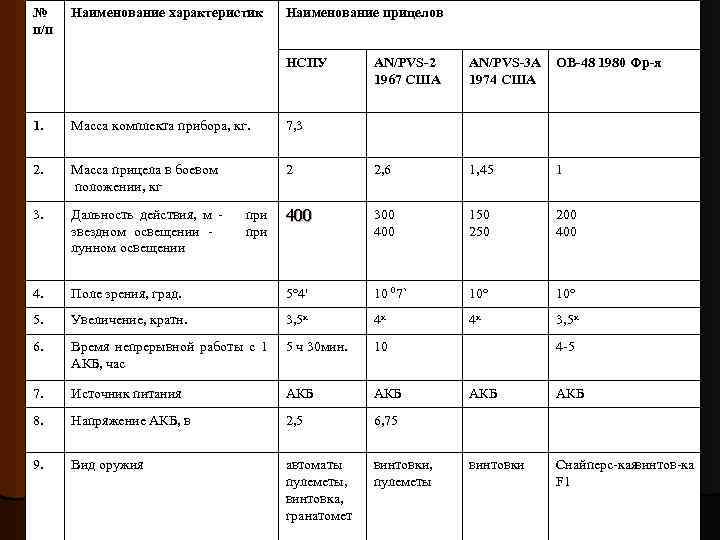

№ п/п Наименование характеристик Наименование прицелов НСПУ AN/PVS-2 1967 США AN/PVS-3 A 1974 США ОВ-48 1980 Фр-я 1. Масса комплекта прибора, кг. 7, 3 2. Масса прицела в боевом положении, кг 2 2, 6 1, 45 1 3. Дальность действия, м звездном освещении лунном освещении 400 300 400 150 200 4. Поле зрения, град. 5° 4' 10 07` 10° 5. Увеличение, кратн. 3, 5 x 4 х 4 х 3, 5 х 6. Время непрерывной работы с 1 АКБ, час 5 ч 30 мин. 10 7. Источник питания АКБ 8. Напряжение АКБ, в 2, 5 6, 75 9. Вид оружия автоматы пулеметы, винтовка, гранатомет винтовки, пулеметы при 4 5 АКБ винтовки Снайперс каявинтов ка F 1

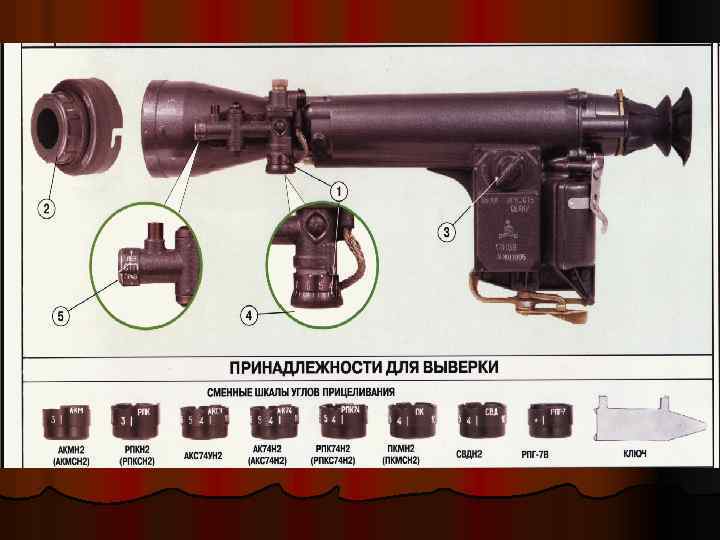

Устройство прицела: состоит из 3 х основных частей: Механическая часть l корпус l механизм выверки по горизонту l механизм выверки по вертикали l диафрагмы l светофильтра l шкал углов прицеливания l патрона осушки l кронштейна l маховик яркости сетки, выкл. l l l l Электронно-оптическая часть окуляра объектива ЭОПа 8 линз 3 х призм сетки стекла защитного Электрическая часть преобразователь напряжения высоковольтного блока делителя напряжения блока регулировки АКБ 1, 5 а/ч лампочки токопроводящего провода резистора

Определение дальности до цели: 1. Глазомером. 2. По формуле «тысячной» : (рис. 1, 2) Вид поля зрения прицела Определение расстояния 0 -30 0 -15 Д=400 м 0 -10 001, 5 Д=500 м 008, 3 !!! Д=300 м 0 -04 005, 4 003 4 Д=375 м 0 -05 Рис. 1 Д=750 м 002 0 -05 4 Д=950 м Рис. 2

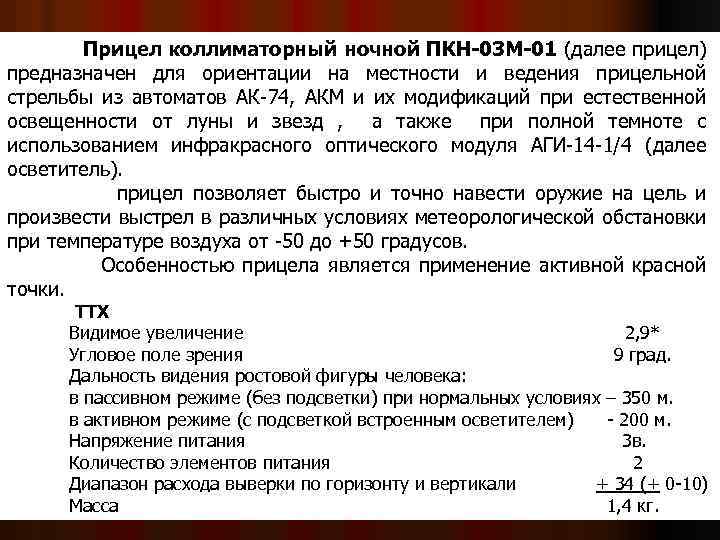

Прицел коллиматорный ночной ПКН-03 М-01 (далее прицел) предназначен для ориентации на местности и ведения прицельной стрельбы из автоматов АК-74, АКМ и их модификаций при естественной освещенности от луны и звезд , а также при полной темноте с использованием инфракрасного оптического модуля АГИ-14 -1/4 (далее осветитель). прицел позволяет быстро и точно навести оружие на цель и произвести выстрел в различных условиях метеорологической обстановки при температуре воздуха от -50 до +50 градусов. Особенностью прицела является применение активной красной точки. ТТХ Видимое увеличение 2, 9* Угловое поле зрения 9 град. Дальность видения ростовой фигуры человека: в пассивном режиме (без подсветки) при нормальных условиях – 350 м. в активном режиме (с подсветкой встроенным осветителем) - 200 м. Напряжение питания 3 в. Количество элементов питания 2 Диапазон расхода выверки по горизонту и вертикали + 34 (+ 0 -10) Масса 1, 4 кг.

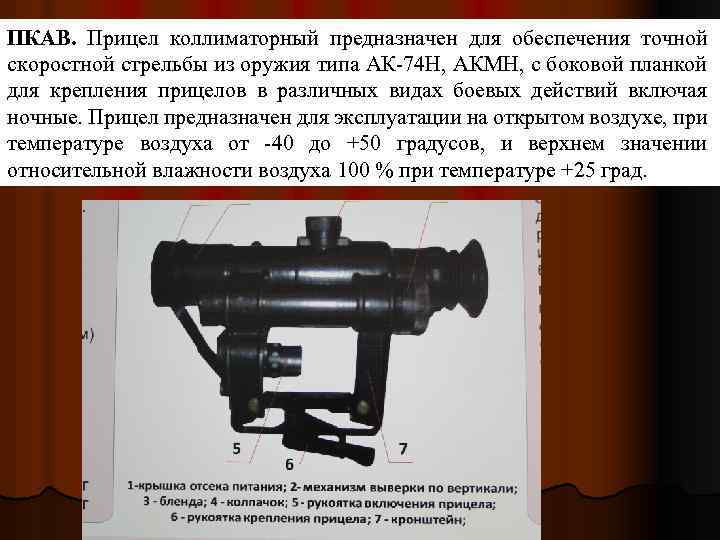

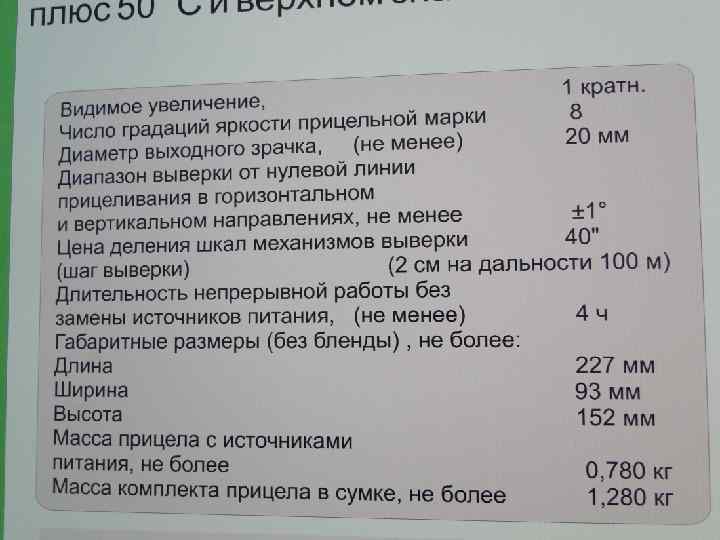

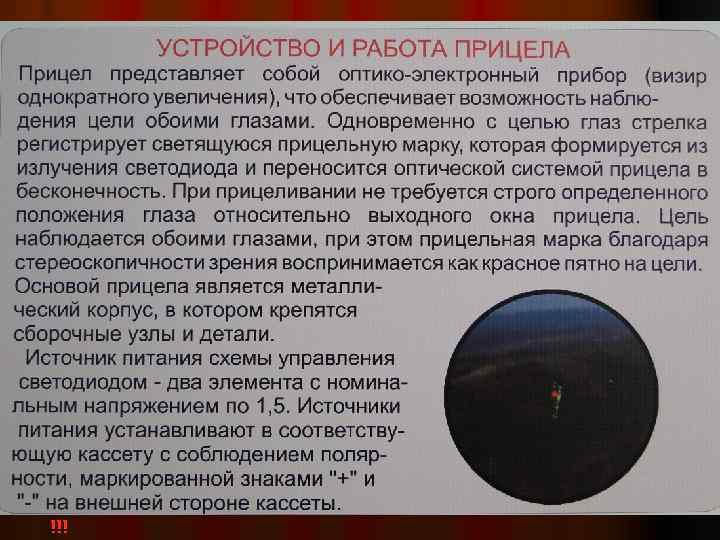

ПКАВ. Прицел коллиматорный предназначен для обеспечения точной скоростной стрельбы из оружия типа АК 74 Н, АКМН, с боковой планкой для крепления прицелов в различных видах боевых действий включая ночные. Прицел предназначен для эксплуатации на открытом воздухе, при температуре воздуха от 40 до +50 градусов, и верхнем значении относительной влажности воздуха 100 % при температуре +25 град.

!!!

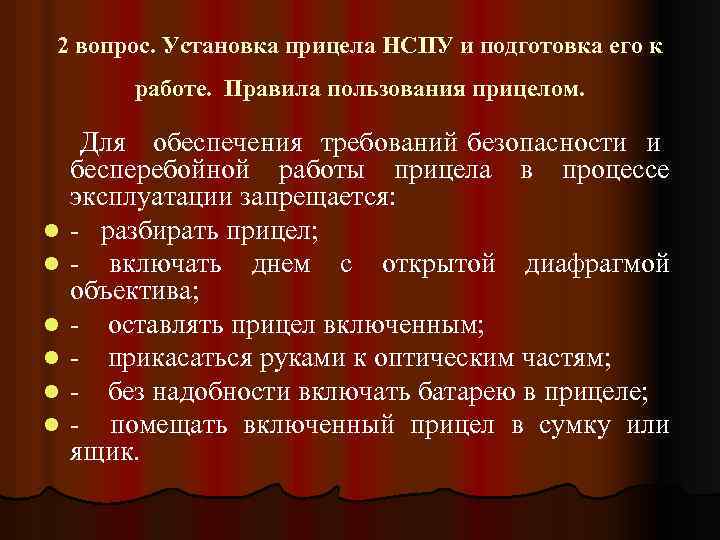

2 вопрос. Установка прицела НСПУ и подготовка его к работе. Правила пользования прицелом. l l l Для обеспечения требований безопасности и бесперебойной работы прицела в процессе эксплуатации запрещается: разбирать прицел; включать днем с открытой диафрагмой объектива; оставлять прицел включенным; прикасаться руками к оптическим частям; без надобности включать батарею в прицеле; помещать включенный прицел в сумку или ящик.

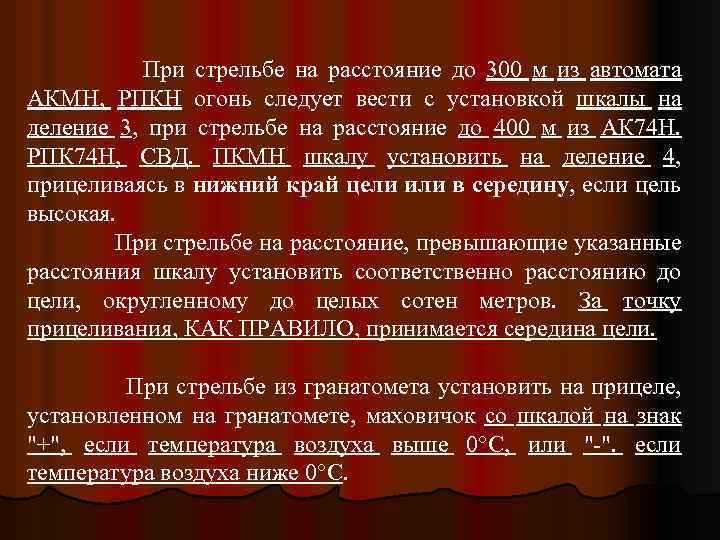

При стрельбе на расстояние до 300 м из автомата АКМН, РПКН огонь следует вести с установкой шкалы на деление 3, при стрельбе на расстояние до 400 м из АК 74 Н. РПК 74 Н, СВД. ПКМН шкалу установить на деление 4, прицеливаясь в нижний край цели или в середину, если цель высокая. При стрельбе на расстояние, превышающие указанные расстояния шкалу установить соответственно расстоянию до цели, округленному до целых сотен метров. За точку прицеливания, КАК ПРАВИЛО, принимается середина цели. При стрельбе из гранатомета установить на прицеле, установленном на гранатомете, маховичок со шкалой на знак "+", если температура воздуха выше 0°С, или " ". если температура воздуха ниже 0°С.

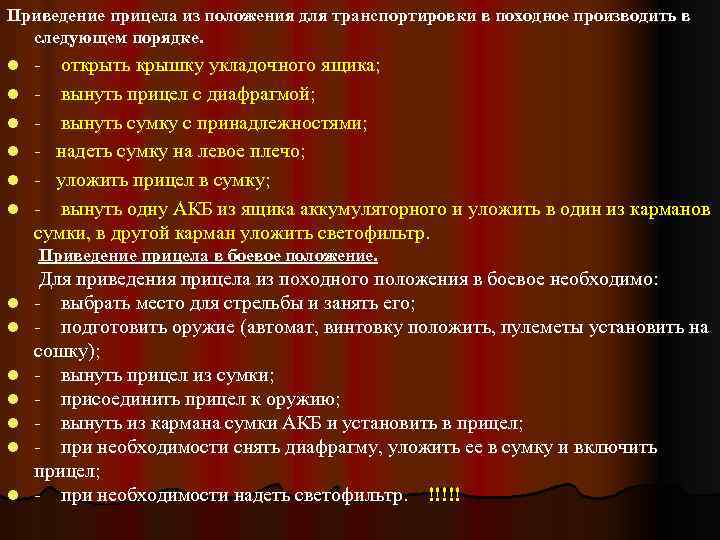

Приведение прицела из положения для транспортировки в походное производить в следующем порядке. l l l открыть крышку укладочного ящика; вынуть прицел с диафрагмой; вынуть сумку с принадлежностями; надеть сумку на левое плечо; уложить прицел в сумку; вынуть одну АКБ из ящика аккумуляторного и уложить в один из карманов сумки, в другой карман уложить светофильтр. Приведение прицела в боевое положение. l l l l Для приведения прицела из походного положения в боевое необходимо: выбрать место для стрельбы и занять его; подготовить оружие (автомат, винтовку положить, пулеметы установить на сошку); вынуть прицел из сумки; присоединить прицел к оружию; вынуть из кармана сумки АКБ и установить в прицел; при необходимости снять диафрагму, уложить ее в сумку и включить прицел; при необходимости надеть светофильтр. !!!!!

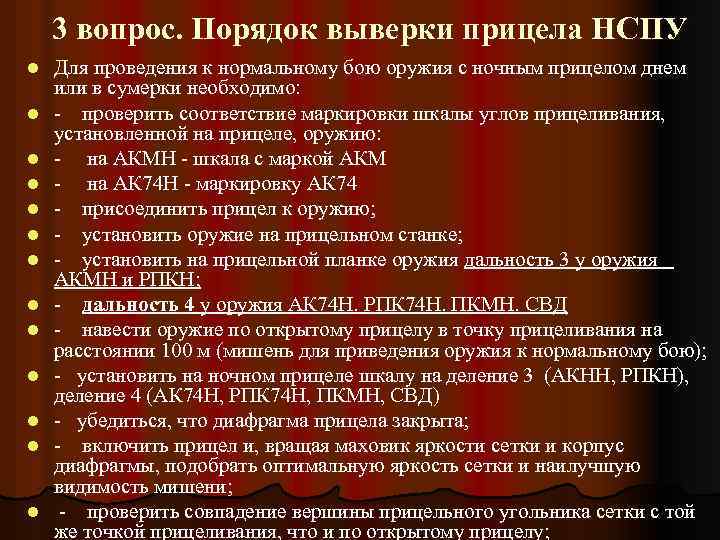

3 вопрос. Порядок выверки прицела НСПУ l l l l Для проведения к нормальному бою оружия с ночным прицелом днем или в сумерки необходимо: проверить соответствие маркировки шкалы углов прицеливания, установленной на прицеле, оружию: на АКМН шкала с маркой АКМ на АК 74 Н маркировку АК 74 присоединить прицел к оружию; установить оружие на прицельном станке; установить на прицельной планке оружия дальность 3 у оружия АКМН и РПКН; дальность 4 у оружия АК 74 Н. РПК 74 Н. ПКМН. СВД навести оружие по открытому прицелу в точку прицеливания на расстоянии 100 м (мишень для приведения оружия к нормальному бою); установить на ночном прицеле шкалу на деление 3 (АКНН, РПКН), деление 4 (АК 74 Н, РПК 74 Н, ПКМН, СВД) убедиться, что диафрагма прицела закрыта; включить прицел и, вращая маховик яркости сетки и корпус диафрагмы, подобрать оптимальную яркость сетки и наилучшую видимость мишени; проверить совпадение вершины прицельного угольника сетки с той же точкой прицеливания, что и по открытому прицелу;

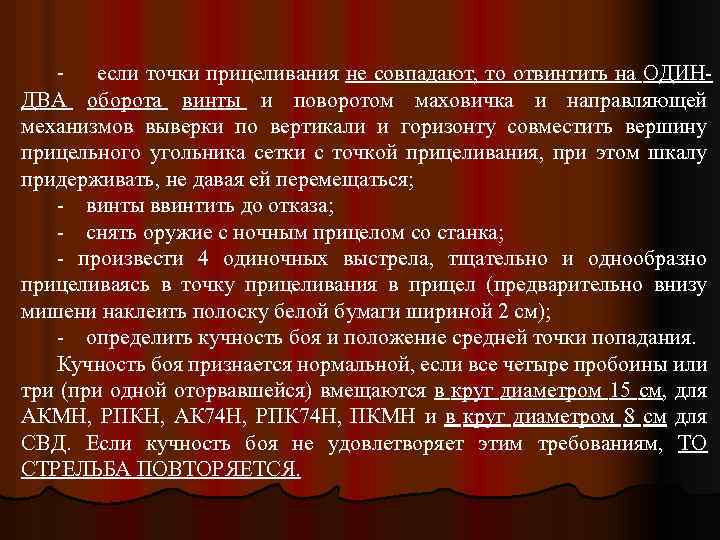

если точки прицеливания не совпадают, то отвинтить на ОДИН ДВА оборота винты и поворотом маховичка и направляющей механизмов выверки по вертикали и горизонту совместить вершину прицельного угольника сетки с точкой прицеливания, при этом шкалу придерживать, не давая ей перемещаться; винты ввинтить до отказа; снять оружие с ночным прицелом со станка; произвести 4 одиночных выстрела, тщательно и однообразно прицеливаясь в точку прицеливания в прицел (предварительно внизу мишени наклеить полоску белой бумаги шириной 2 см); определить кучность боя и положение средней точки попадания. Кучность боя признается нормальной, если все четыре пробоины или три (при одной оторвавшейся) вмещаются в круг диаметром 15 см, для АКМН, РПКН, АК 74 Н, РПК 74 Н, ПКМН и в круг диаметром 8 см для СВД. Если кучность боя не удовлетворяет этим требованиям, ТО СТРЕЛЬБА ПОВТОРЯЕТСЯ. -

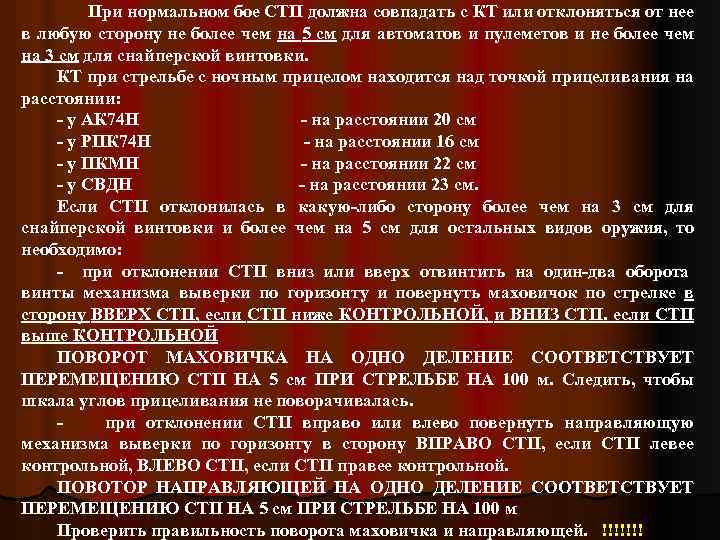

При нормальном бое СТП должна совпадать с КТ или отклоняться от нее в любую сторону не более чем на 5 см для автоматов и пулеметов и не более чем на 3 см для снайперской винтовки. КТ при стрельбе с ночным прицелом находится над точкой прицеливания на расстоянии: - у АК 74 Н - на расстоянии 20 см - у РПК 74 Н - на расстоянии 16 см - у ПКМН - на расстоянии 22 см - у СВДН - на расстоянии 23 см. Если СТП отклонилась в какую-либо сторону более чем на 3 см для снайперской винтовки и более чем на 5 см для остальных видов оружия, то необходимо: - при отклонении СТП вниз или вверх отвинтить на один-два оборота винты механизма выверки по горизонту и повернуть маховичок по стрелке в сторону ВВЕРХ СТП, если СТП ниже КОНТРОЛЬНОЙ, и ВНИЗ СТП. если СТП выше КОНТРОЛЬНОЙ ПОВОРОТ МАХОВИЧКА НА ОДНО ДЕЛЕНИЕ СООТВЕТСТВУЕТ ПЕРЕМЕЩЕНИЮ СТП НА 5 см ПРИ СТРЕЛЬБЕ НА 100 м. Следить, чтобы шкала углов прицеливания не поворачивалась. при отклонении СТП вправо или влево повернуть направляющую механизма выверки по горизонту в сторону ВПРАВО СТП, если СТП левее контрольной, ВЛЕВО СТП, если СТП правее контрольной. ПОВОТОР НАПРАВЛЯЮЩЕЙ НА ОДНО ДЕЛЕНИЕ СООТВЕТСТВУЕТ ПЕРЕМЕЩЕНИЮ СТП НА 5 см ПРИ СТРЕЛЬБЕ НА 100 м Проверить правильность поворота маховичка и направляющей. !!!!!!!

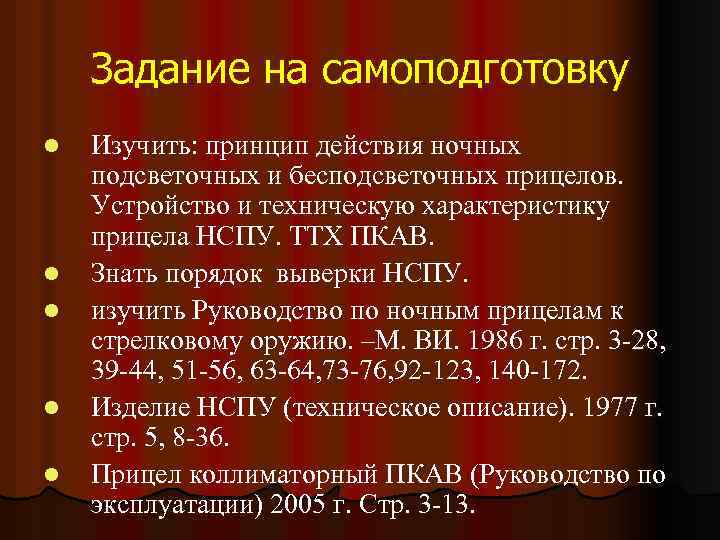

Задание на самоподготовку l l l Изучить: принцип действия ночных подсветочных и бесподсветочных прицелов. Устройство и техническую характеристику прицела НСПУ. ТТХ ПКАВ. Знать порядок выверки НСПУ. изучить Руководство по ночным прицелам к стрелковому оружию. –М. ВИ. 1986 г. стр. 3 28, 39 44, 51 56, 63 64, 73 76, 92 123, 140 172. Изделие НСПУ (техническое описание). 1977 г. стр. 5, 8 36. Прицел коллиматорный ПКАВ (Руководство по эксплуатации) 2005 г. Стр. 3 13.
