Тема 14 Национальные и международные информационные сети

Тема 14 Национальные и международные информационные сети

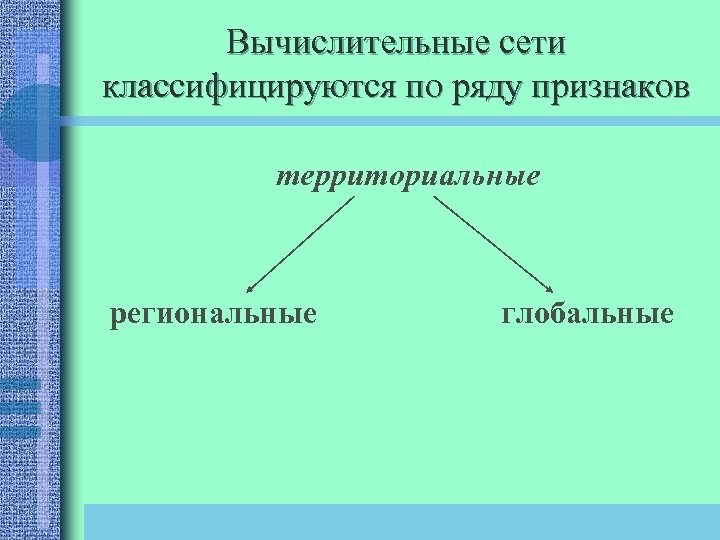

Вычислительные сети классифицируются по ряду признаков территориальные региональные глобальные

Структура территориальных сетей • Глобальная сеть Internet - самая единственная в своем роде сеть в мире. крупная и • Internet не имеет ни четко выраженного владельца, ни национальной принадлежности. • Любая сеть может иметь связь с Internet и, следовательно, рассматриваться как ее часть, если в ней используются принятые для Internet протоколы TCP/IP или имеются конверторы в протоколы TCP/IP. • Практически все сети национального и регионального масштабов имеют выход в Internet.

Иерархическая структура Internet (или территориальной сети) может быть представлена • Внутри каждой автономной системы (AS) используется некоторый • единый внутренний протокол маршрутизации, например IGP. Между AS маршрутизация подчиняется внешним протоколам, например EGP.

Типичная иерархическая структура территориальной (национальной) сети • Верхний уровень - федеральные узлы, связанные между собой магистральными каналами связи. Магистральные каналы физически организуются на ВОЛС или на спутниковых каналах связи. • Средний уровень - региональные узлы, образующие региональные сети. Они связаны с федеральными узлами и, возможно, между собой выделенными высоко - или среднескоростными каналами, такими, как каналы Т 1, Е 1, B-ISDN или радиорелейные линии. • Нижний уровень - местные узлы (серверы доступа), связанные с региональными узлами преимущественно коммутируемыми или выделенными телефонными каналами связи. К местным узлам подключаются: • локальные сети малых предприятий • локальные сети средних предприятий, • компьютеры отдельных пользователей. Корпоративные сети крупных предприятий соединяются с региональными узлами выделенными высоко- или среднескоростными каналами.

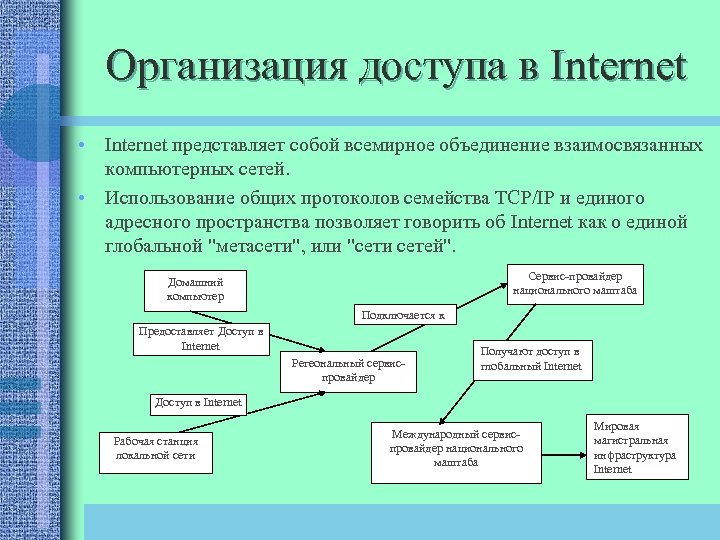

Организация доступа в Internet • Internet представляет собой всемирное объединение взаимосвязанных компьютерных сетей. • Использование общих протоколов семейства TCP/IP и единого адресного пространства позволяет говорить об Internet как о единой глобальной "метасети", или "сети сетей". Сервис-провайдер национального маштаба Домашний компьютер Подключается к Предоставляет Доступ в Internet Регеональный сервиспровайдер Получают доступ в глобальный Internet Доступ в Internet Рабочая станция локальной сети Международный сервиспровайдер национального маштаба Мировая магистральная инфраструктура Internet

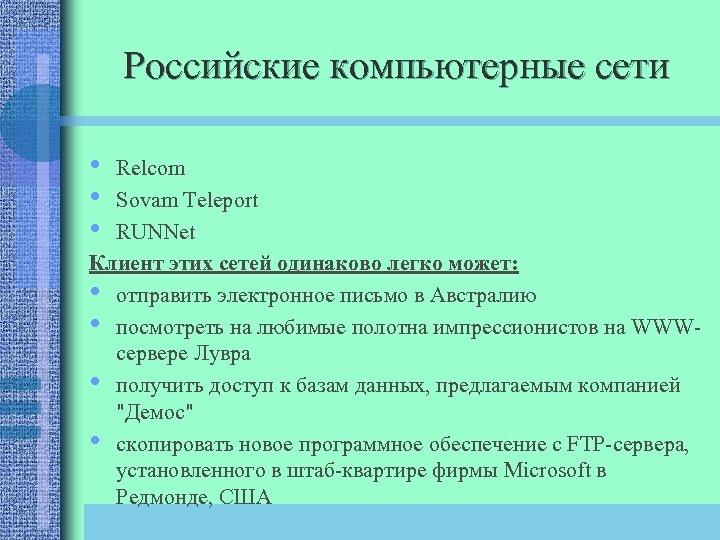

Российские компьютерные сети • • • Relcom Sovam Teleport RUNNet Клиент этих сетей одинаково легко может: • отправить электронное письмо в Австралию • посмотреть на любимые полотна импрессионистов на WWWсервере Лувра • получить доступ к базам данных, предлагаемым компанией "Демос" • скопировать новое программное обеспечение с FTP-сервера, установленного в штаб-квартире фирмы Microsoft в Редмонде, США

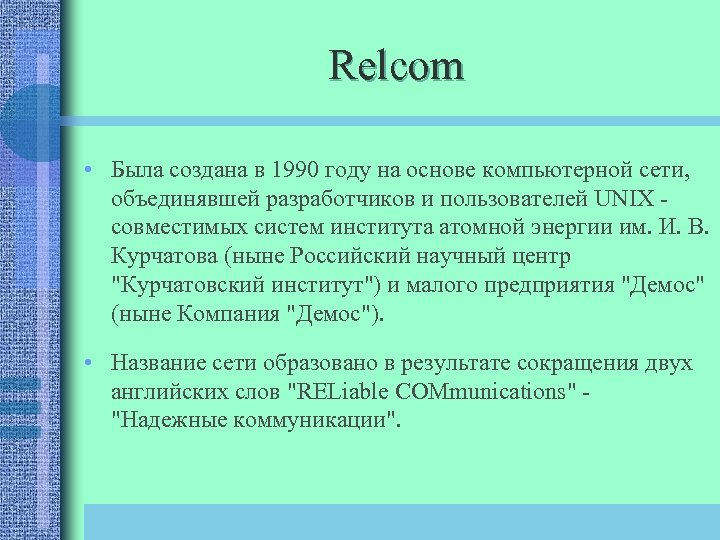

Relcom • Была создана в 1990 году на основе компьютерной сети, объединявшей разработчиков и пользователей UNIX совместимых систем института атомной энергии им. И. В. Курчатова (ныне Российский научный центр "Курчатовский институт") и малого предприятия "Демос" (ныне Компания "Демос"). • Название сети образовано в результате сокращения двух английских слов "RELiable COMmunications" "Надежные коммуникации".

Узлы сети Relcom В дальнейшем сеть Relcom интенсивно развивалась и стала крупнейшим сервис - провайдером Internet на территории бывшего СССР Relcom имеет узлы в 11 государствах СНГ: Азербайджане, Беларуси, Казахстане, Латвии, России, Украине Армении, Грузии, Кыргизстане, Литве, Узбекистане,

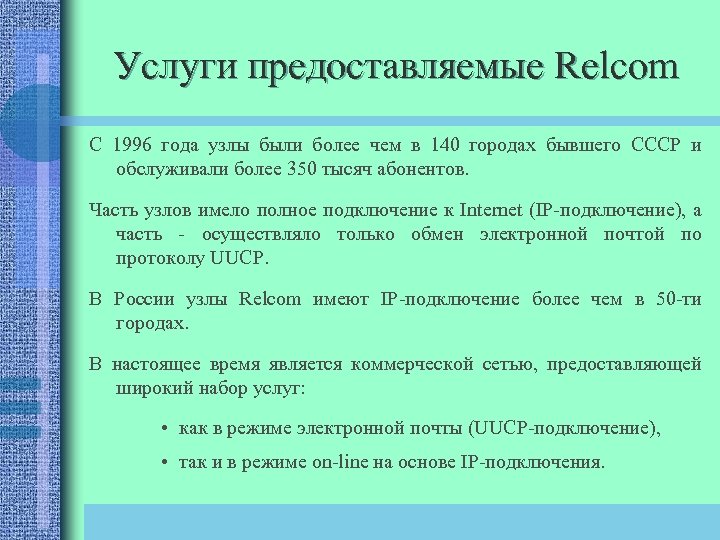

Услуги предоставляемые Relcom С 1996 года узлы были более чем в 140 городах бывшего СССР и обслуживали более 350 тысяч абонентов. Часть узлов имело полное подключение к Internet (IP-подключение), а часть - осуществляло только обмен электронной почтой по протоколу UUCP. В России узлы Relcom имеют IP-подключение более чем в 50 -ти городах. В настоящее время является коммерческой сетью, предоставляющей широкий набор услуг: • как в режиме электронной почты (UUCP-подключение), • так и в режиме on-line на основе IP-подключения.

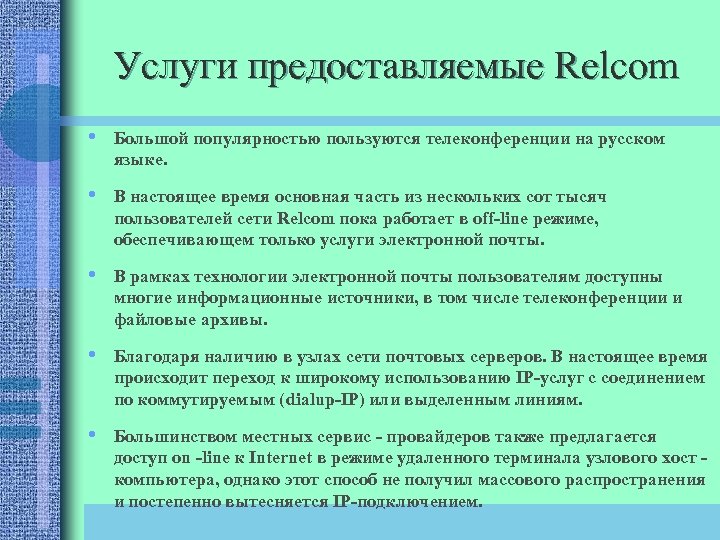

Услуги предоставляемые Relcom • Большой популярностью пользуются телеконференции на русском языке. • В настоящее время основная часть из нескольких сот тысяч пользователей сети Relcom пока работает в off-line режиме, обеспечивающем только услуги электронной почты. • В рамках технологии электронной почты пользователям доступны многие информационные источники, в том числе телеконференции и файловые архивы. • Благодаря наличию в узлах сети почтовых серверов. В настоящее время происходит переход к широкому использованию IP-услуг c cоединением по коммутируемым (dialup-IP) или выделенным линиям. • Большинством местных сервис - провайдеров также предлагается доступ on -line к Internet в режиме удаленного терминала узлового хост компьютера, однако этот способ не получил массового распространения и постепенно вытесняется IP-подключением.

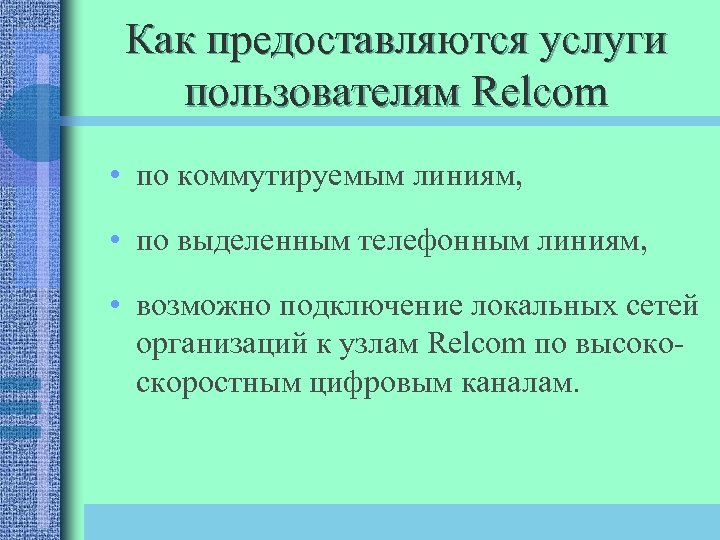

Как предоставляются услуги пользователям Relcom • по коммутируемым линиям, • по выделенным телефонным линиям, • возможно подключение локальных сетей организаций к узлам Relcom по высокоскоростным цифровым каналам.

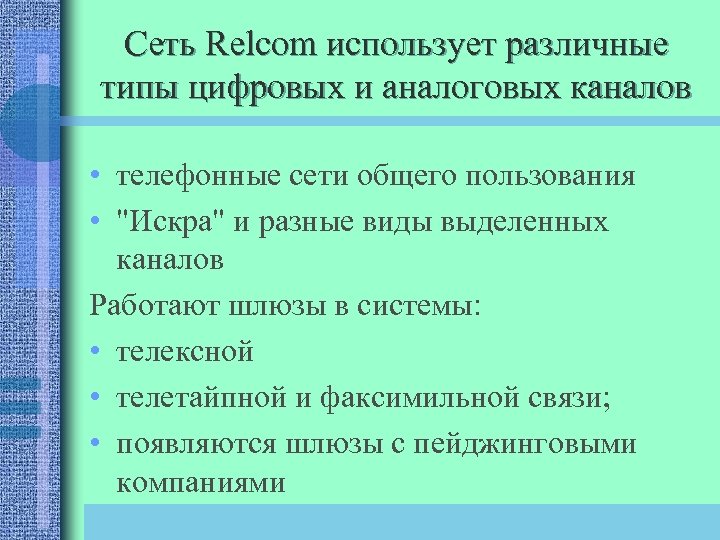

Сеть Relcom использует различные типы цифровых и аналоговых каналов • телефонные сети общего пользования • "Искра" и разные виды выделенных каналов Работают шлюзы в системы: • телексной • телетайпной и факсимильной связи; • появляются шлюзы с пейджинговыми компаниями

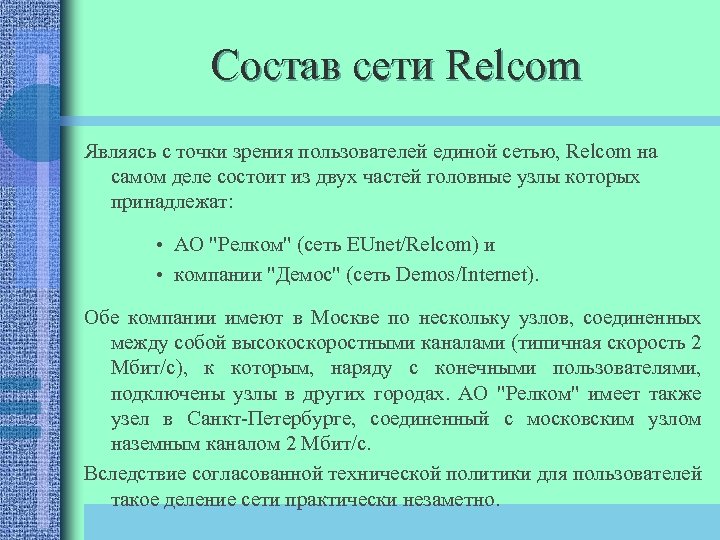

Состав сети Relcom Являясь с точки зрения пользователей единой сетью, Relcom на самом деле состоит из двух частей головные узлы которых принадлежат: • AO "Релком" (сеть EUnet/Relcom) и • компании "Демос" (сеть Demos/Internet). Обе компании имеют в Москве по нескольку узлов, соединенных между собой высокоскоростными каналами (типичная скорость 2 Мбит/с), к которым, наряду с конечными пользователями, подключены узлы в других городах. АО "Релком" имеет также узел в Санкт-Петербурге, соединенный с московским узлом наземным каналом 2 Мбит/с. Вследствие согласованной технической политики для пользователей такое деление сети практически незаметно.

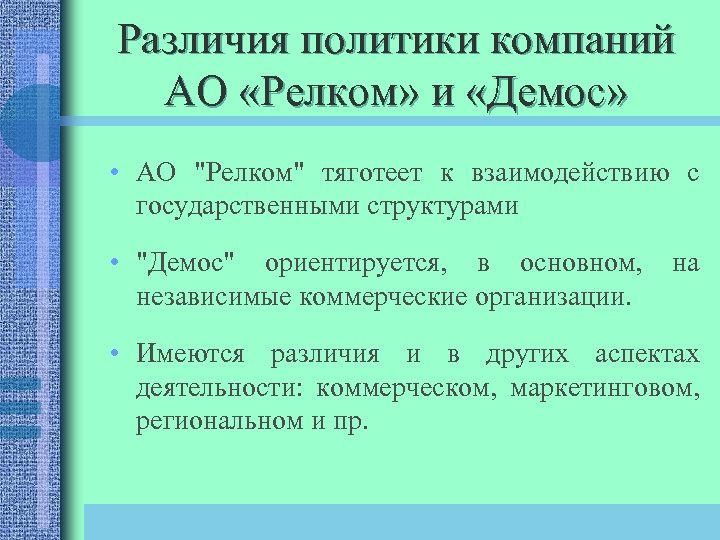

Различия политики компаний АО «Релком» и «Демос» • АО "Релком" тяготеет к взаимодействию с государственными структурами • "Демос" ориентируется, в основном, независимые коммерческие организации. на • Имеются различия и в других аспектах деятельности: коммерческом, маркетинговом, региональном и пр.

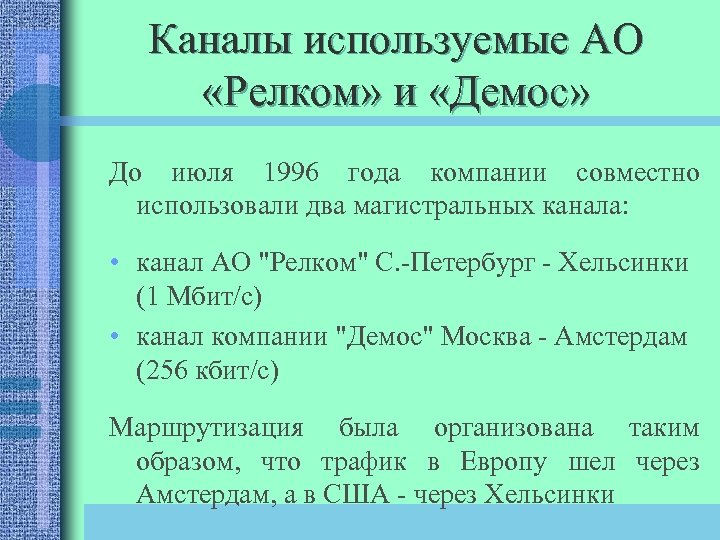

Каналы используемые АО «Релком» и «Демос» До июля 1996 года компании совместно использовали два магистральных канала: • канал АО "Релком" С. -Петербург - Хельсинки (1 Мбит/с) • канал компании "Демос" Москва - Амстердам (256 кбит/с) Маршрутизация была организована таким образом, что трафик в Европу шел через Амстердам, а в США - через Хельсинки

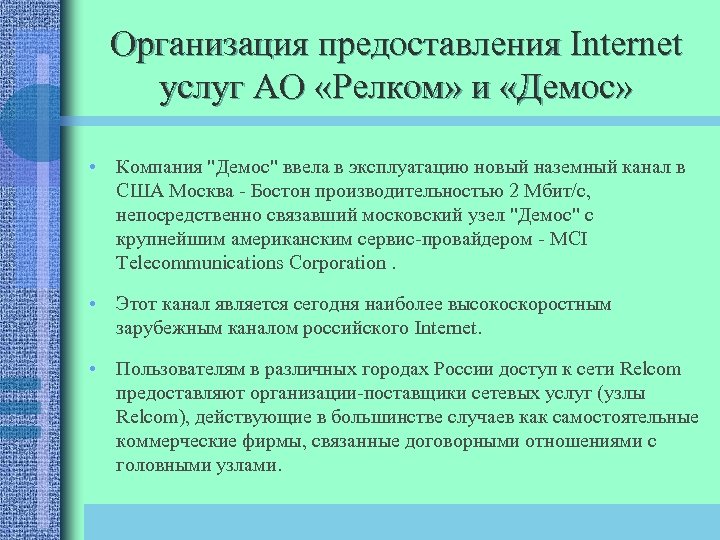

Организация предоставления Internet услуг АО «Релком» и «Демос» • Компания "Демос" ввела в эксплуатацию новый наземный канал в США Москва - Бостон производительностью 2 Мбит/с, непосредственно связавший московский узел "Демос" с крупнейшим американским сервис-провайдером - MCI Telecommunications Corporation. • Этот канал является сегодня наиболее высокоскоростным зарубежным каналом российского Internet. • Пользователям в различных городах России доступ к сети Relcom предоставляют организации-поставщики сетевых услуг (узлы Relcom), действующие в большинстве случаев как самостоятельные коммерческие фирмы, связанные договорными отношениями с головными узлами.

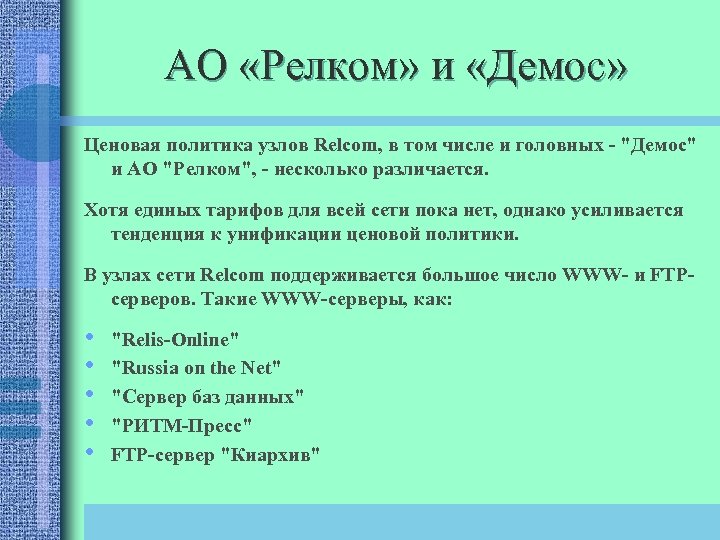

АО «Релком» и «Демос» Ценовая политика узлов Relcom, в том числе и головных - "Демос" и АО "Релком", - несколько различается. Хотя единых тарифов для всей сети пока нет, однако усиливается тенденция к унификации ценовой политики. В узлах сети Relcom поддерживается большое число WWW- и FTPсерверов. Такие WWW-серверы, как: • • • "Relis-Online" "Russia on the Net" "Сервер баз данных" "РИТМ-Пресс" FTP-сервер "Киархив"

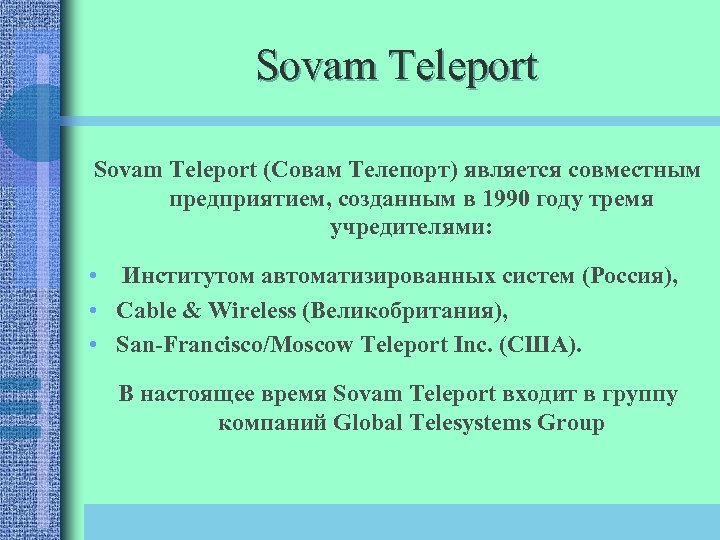

Sovam Teleport (Совам Телепорт) является совместным предприятием, созданным в 1990 году тремя учредителями: • Институтом автоматизированных систем (Россия), • Cable & Wireless (Великобритания), • San-Francisco/Moscow Teleport Inc. (США). В настоящее время Sovam Teleport входит в группу компаний Global Telesystems Group

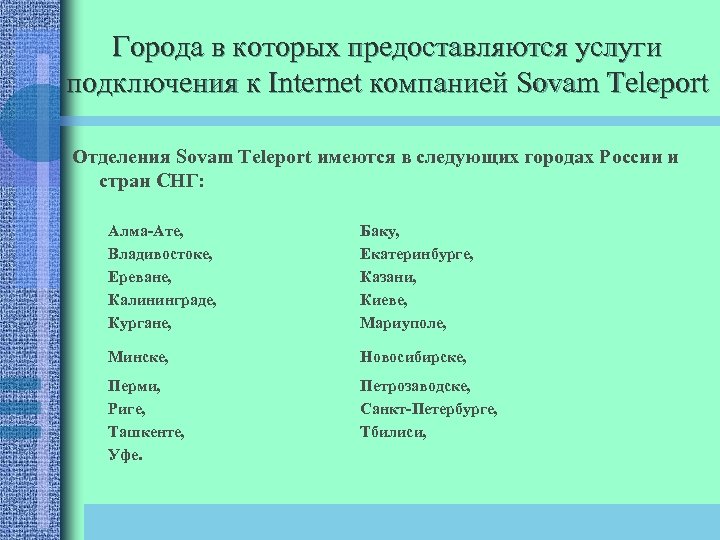

Города в которых предоставляются услуги подключения к Internet компанией Sovam Teleport Отделения Sovam Teleport имеются в следующих городах России и стран СНГ: Алма-Ате, Владивостоке, Ереване, Калининграде, Кургане, Баку, Екатеринбурге, Казани, Киеве, Мариуполе, Минске, Новосибирске, Перми, Риге, Ташкенте, Уфе. Петрозаводске, Санкт-Петербурге, Тбилиси,

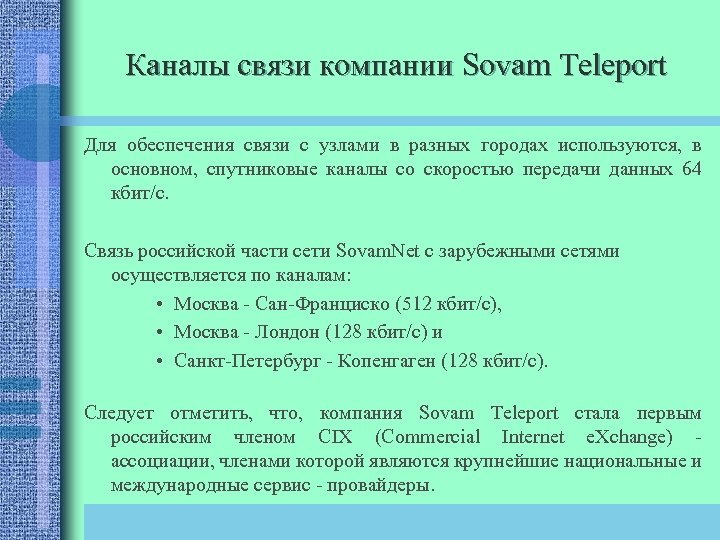

Каналы связи компании Sovam Teleport Для обеспечения связи с узлами в разных городах используются, в основном, спутниковые каналы со скоростью передачи данных 64 кбит/с. Связь российской части сети Sovam. Net с зарубежными сетями осуществляется по каналам: • Москва - Сан-Франциско (512 кбит/c), • Москва - Лондон (128 кбит/с) и • Санкт-Петербург - Копенгаген (128 кбит/c). Следует отметить, что, компания Sovam Teleport стала первым российским членом CIX (Commercial Internet e. Xchange) ассоциации, членами которой являются крупнейшие национальные и международные сервис - провайдеры.

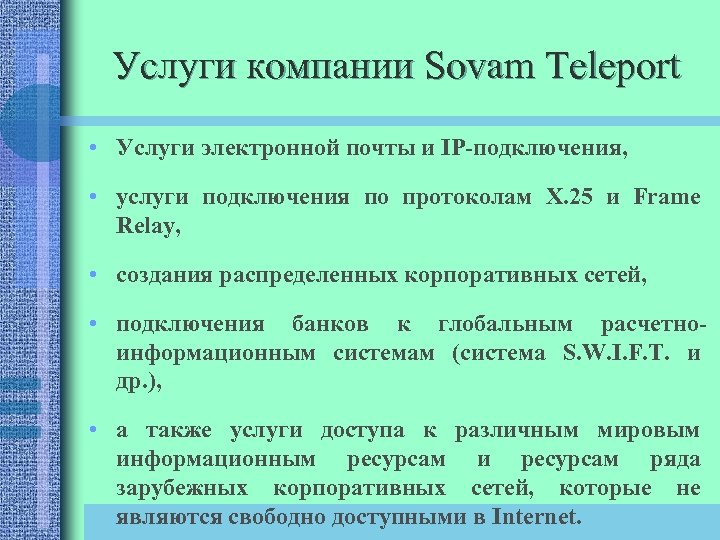

Услуги компании Sovam Teleport • Услуги электронной почты и IP-подключения, • услуги подключения по протоколам X. 25 и Frame Relay, • создания распределенных корпоративных сетей, • подключения банков к глобальным расчетноинформационным системам (система S. W. I. F. T. и др. ), • а также услуги доступа к различным мировым информационным ресурсам и ресурсам ряда зарубежных корпоративных сетей, которые не являются свободно доступными в Internet.

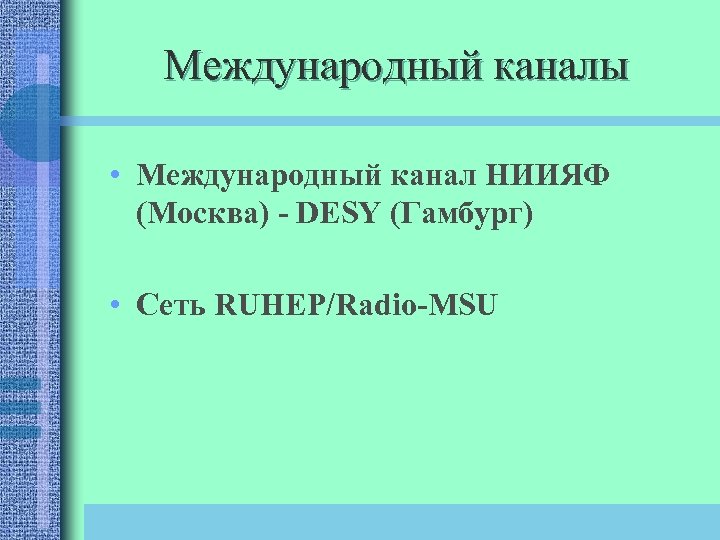

Международный каналы • Международный канал НИИЯФ (Москва) - DESY (Гамбург) • Сеть RUHEP/Radio-MSU

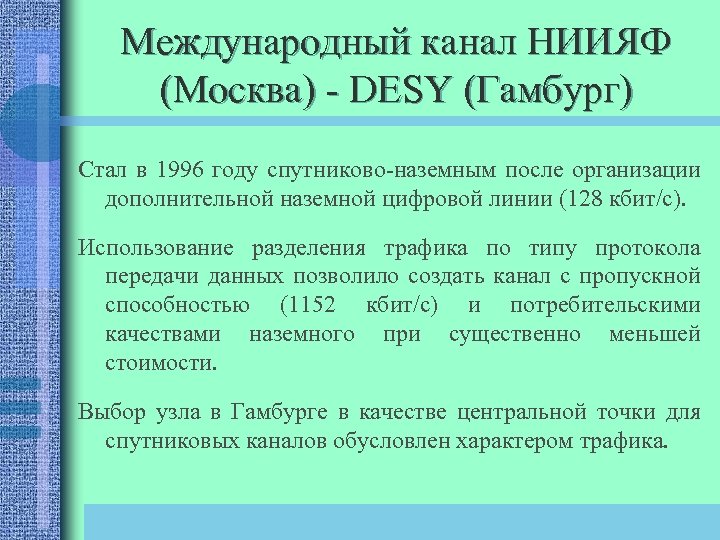

Международный канал НИИЯФ (Москва) - DESY (Гамбург) Стал в 1996 году спутниково-наземным после организации дополнительной наземной цифровой линии (128 кбит/с). Использование разделения трафика по типу протокола передачи данных позволило создать канал с пропускной способностью (1152 кбит/с) и потребительскими качествами наземного при существенно меньшей стоимости. Выбор узла в Гамбурге в качестве центральной точки для спутниковых каналов обусловлен характером трафика.

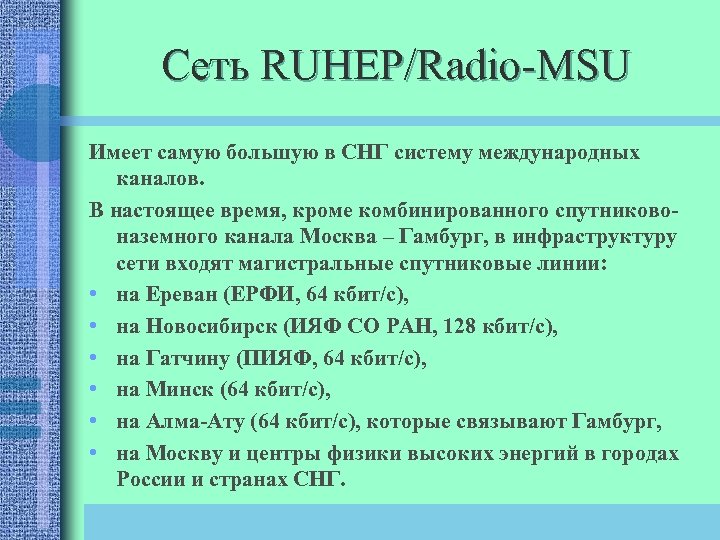

Сеть RUHEP/Radio-MSU Имеет самую большую в СНГ систему международных каналов. В настоящее время, кроме комбинированного спутниковоназемного канала Москва – Гамбург, в инфраструктуру сети входят магистральные спутниковые линии: • на Ереван (ЕРФИ, 64 кбит/с), • на Новосибирск (ИЯФ СО РАН, 128 кбит/с), • на Гатчину (ПИЯФ, 64 кбит/с), • на Минск (64 кбит/с), • на Алма-Ату (64 кбит/с), которые связывают Гамбург, • на Москву и центры физики высоких энергий в городах России и странах СНГ.

В настоящее время сеть RUHEP/Radio-MSU В сети подготовлены для запуска спутниковые линии на Тбилиси, Харьков, Иркутск. Ведутся работы по подключению к сети RUHEP/Radio. MSU еще нескольких научных центров в других городах стран СНГ (Ташкент, Бишкек, Баку). Зарубежный трафик сети RUHEP/Radio-MSU составляет значительную часть общего зарубежного трафика компьютерных сетей России.

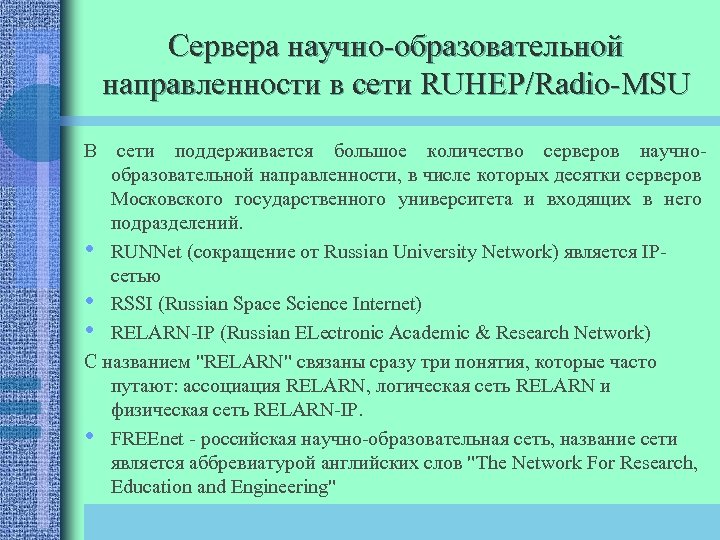

Сервера научно-образовательной направленности в сети RUHEP/Radio-MSU В сети поддерживается большое количество серверов научнообразовательной направленности, в числе которых десятки серверов Московского государственного университета и входящих в него подразделений. • RUNNet (сокращение от Russian University Network) является IPсетью • RSSI (Russian Space Science Internet) • RELARN-IP (Russian ELectronic Academic & Research Network) С названием "RELARN" связаны сразу три понятия, которые часто путают: ассоциация RELARN, логическая сеть RELARN и физическая сеть RELARN-IP. • FREEnet - российская научно-образовательная сеть, название сети является аббревиатурой английских слов "The Network For Research, Education and Engineering"

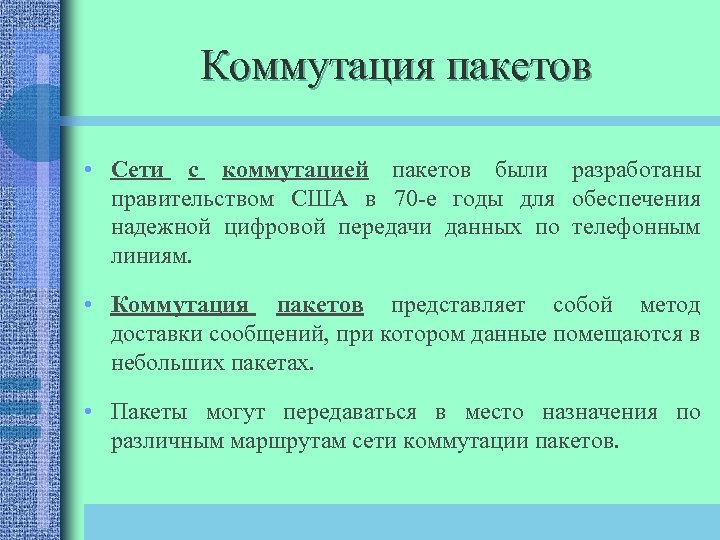

Коммутация пакетов • Сети с коммутацией пакетов были разработаны правительством США в 70 -е годы для обеспечения надежной цифровой передачи данных по телефонным линиям. • Коммутация пакетов представляет собой метод доставки сообщений, при котором данные помещаются в небольших пакетах. • Пакеты могут передаваться в место назначения по различным маршрутам сети коммутации пакетов.

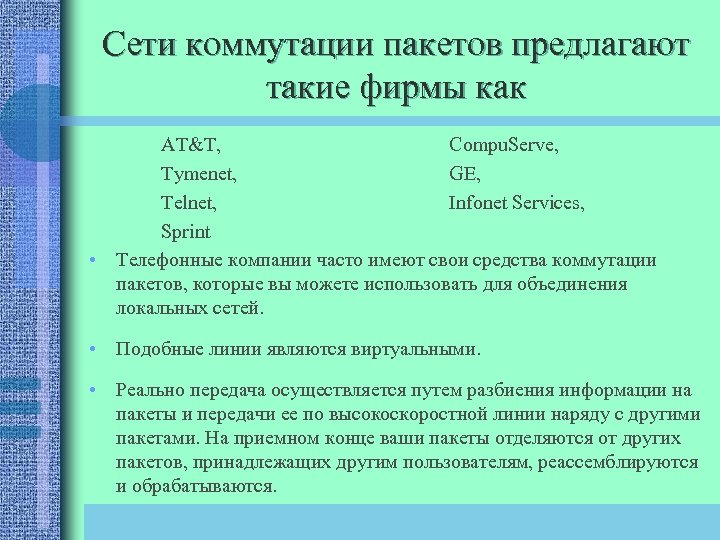

Сети коммутации пакетов предлагают такие фирмы как AT&T, Compu. Serve, Tymenet, GE, Telnet, Infonet Services, Sprint • Телефонные компании часто имеют свои средства коммутации пакетов, которые вы можете использовать для объединения локальных сетей. • Подобные линии являются виртуальными. • Реально передача осуществляется путем разбиения информации на пакеты и передачи ее по высокоскоростной линии наряду с другими пакетами. На приемном конце ваши пакеты отделяются от других пакетов, принадлежащих другим пользователям, реассемблируются и обрабатываются.

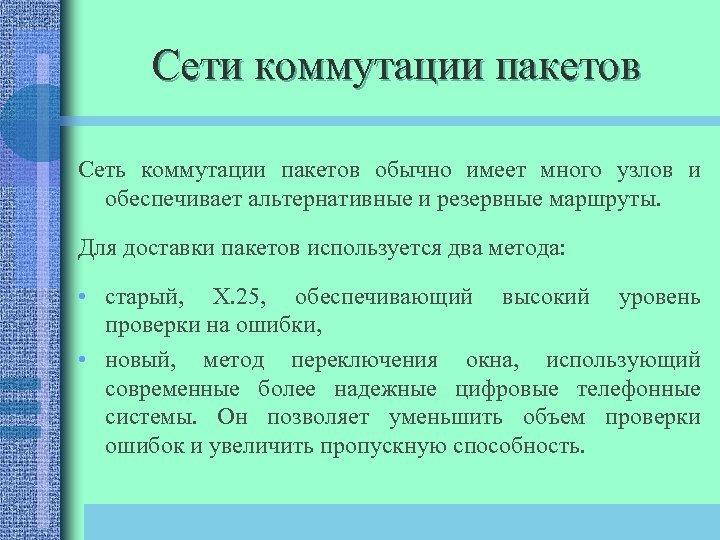

Сети коммутации пакетов Сеть коммутации пакетов обычно имеет много узлов и обеспечивает альтернативные и резервные маршруты. Для доставки пакетов используется два метода: • старый, X. 25, обеспечивающий высокий уровень проверки на ошибки, • новый, метод переключения окна, использующий современные более надежные цифровые телефонные системы. Он позволяет уменьшить объем проверки ошибок и увеличить пропускную способность.

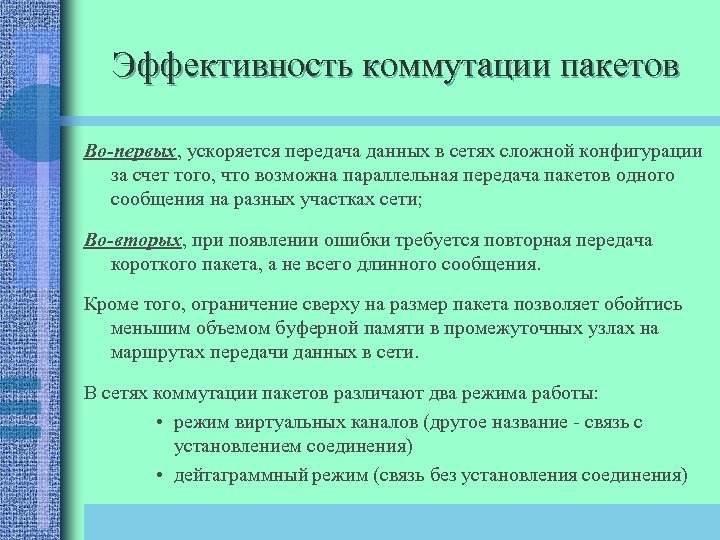

Эффективность коммутации пакетов Во-первых, ускоряется передача данных в сетях сложной конфигурации за счет того, что возможна параллельная передача пакетов одного сообщения на разных участках сети; Во-вторых, при появлении ошибки требуется повторная передача короткого пакета, а не всего длинного сообщения. Кроме того, ограничение сверху на размер пакета позволяет обойтись меньшим объемом буферной памяти в промежуточных узлах на маршрутах передачи данных в сети. В сетях коммутации пакетов различают два режима работы: • режим виртуальных каналов (другое название - связь с установлением соединения) • дейтаграммный режим (связь без установления соединения)

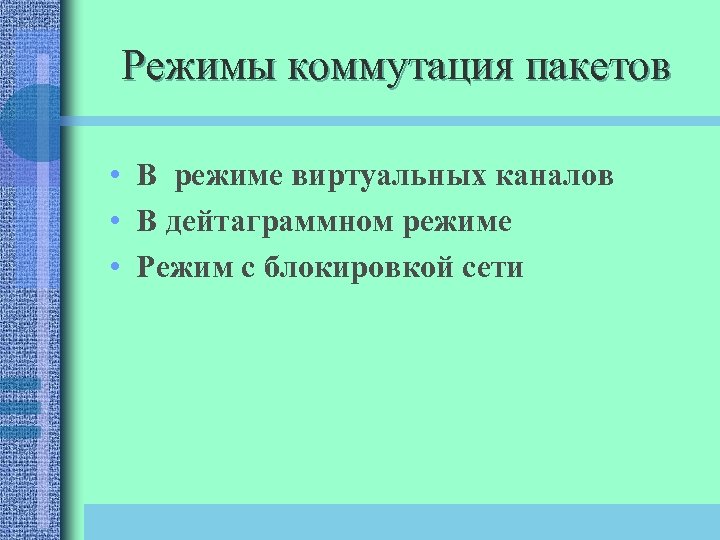

Режимы коммутация пакетов • В режиме виртуальных каналов • В дейтаграммном режиме • Режим с блокировкой сети

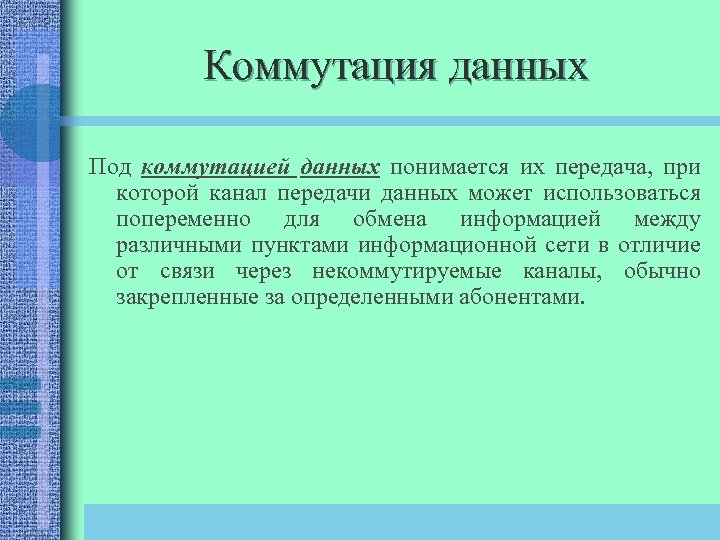

Коммутация данных Под коммутацией данных понимается их передача, при которой канал передачи данных может использоваться попеременно для обмена информацией между различными пунктами информационной сети в отличие от связи через некоммутируемые каналы, обычно закрепленные за определенными абонентами.

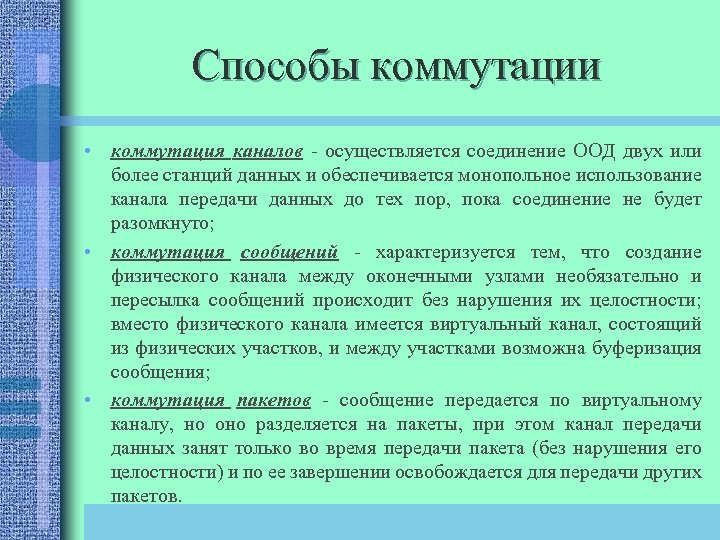

Способы коммутации • коммутация каналов - осуществляется соединение ООД двух или более станций данных и обеспечивается монопольное использование канала передачи данных до тех пор, пока соединение не будет разомкнуто; • коммутация сообщений - характеризуется тем, что создание физического канала между оконечными узлами необязательно и пересылка сообщений происходит без нарушения их целостности; вместо физического канала имеется виртуальный канал, состоящий из физических участков, и между участками возможна буферизация сообщения; • коммутация пакетов - сообщение передается по виртуальному каналу, но оно разделяется на пакеты, при этом канал передачи данных занят только во время передачи пакета (без нарушения его целостности) и по ее завершении освобождается для передачи других пакетов.

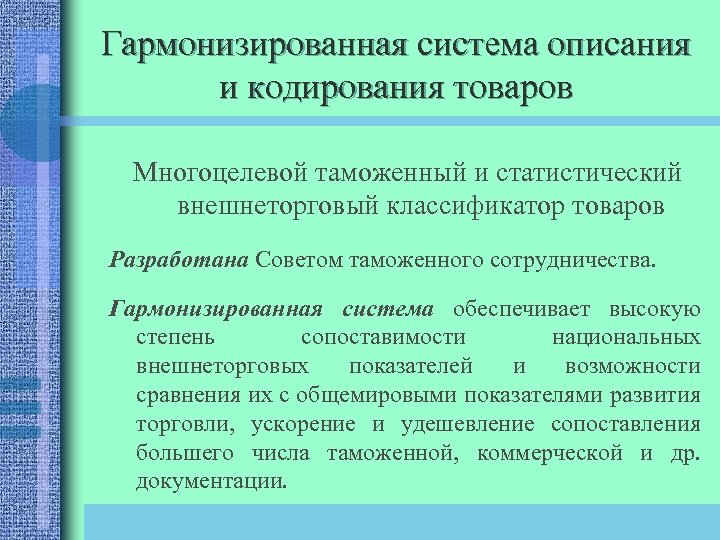

Гармонизированная система описания и кодирования товаров Многоцелевой таможенный и статистический внешнеторговый классификатор товаров Разработана Советом таможенного сотрудничества. Гармонизированная система обеспечивает высокую степень сопоставимости национальных внешнеторговых показателей и возможности сравнения их с общемировыми показателями развития торговли, ускорение и удешевление сопоставления большего числа таможенной, коммерческой и др. документации.

Гармонизированная система описания и кодирования товаров • Началов А. В. Налоговый словарь. -М. , 2004. Международный классификатор товаров, предназначенный для использования странами при разработке таможенного тарифа и ведения статистического учета внешнеторговых операций. • Большой юридический словарь / Под ред. А. Я. Сухарева, В. Е. Крутских. -М. , 2002. Включает так называемую новую международную унифицированную товарную номенклатуру (НГС) - подробный многоцелевой перечень ввозимых и вывозимых товаров, распределенных по специальной классификационной схеме. Вспомогательными материалами являются алфавитный указатель к ГС ОКТ, пояснения к ней, а также ключ перехода от номенклатуры Совета таможенного сотрудничества (НСТС) к НГС.

Гармонизированная система описания и кодирования товаров • Гармонизированная система описания и кодирования товаров - номенклатура, включающая в себя товарные позиции, субпозиции и относящиеся к ним цифровые коды, примечания к разделам, группам и субпозициям, а также основные правила интерпретации гармонизированной системы. • Таможенно-тарифная номенклатура - номенклатура для взимания таможенных пошлин при ввозе товаров.

Гармонизированная система описания и кодирования товаров • Статистические номенклатуры - товарные номенклатуры для сбора статистических данных о ввозе и вывозе товаров. • Комбинированная тарифно-статистическая номенклатура - номенклатура, объединяющая таможенно-тарифную и статистические номенклатуры, и используется при декларировании ввозимых товаров. (Международная конвенция о гармонизированной системе описания и кодирования товаров: [Заключена в Брюсселе 14. 06. 1983]. -Ст. 1)
