ТЕМА № 13. ТОПОГРАФИЧЕСКИЕ КАРТЫ И ИХ ЧТЕНИЕ

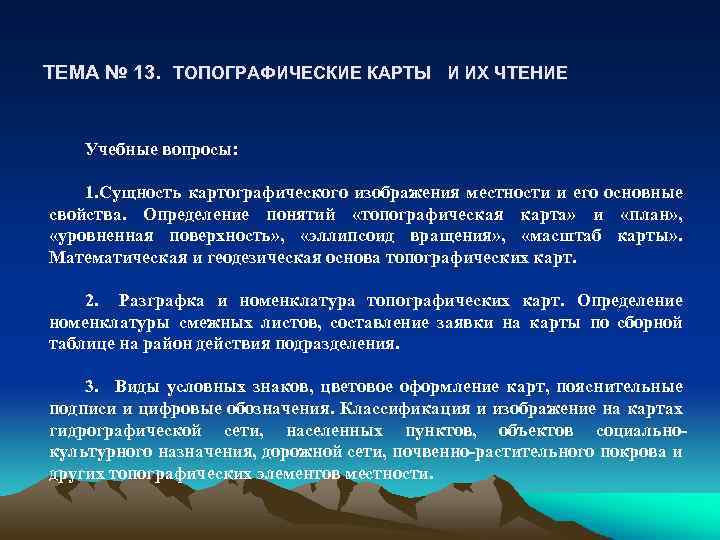

ТЕМА № 13. ТОПОГРАФИЧЕСКИЕ КАРТЫ И ИХ ЧТЕНИЕ Учебные вопросы: 1. Сущность картографического изображения местности и его основные свойства. Определение понятий «топографическая карта» и «план» , «уровненная поверхность» , «эллипсоид вращения» , «масштаб карты» . Математическая и геодезическая основа топографических карт. 2. Разграфка и номенклатура топографических карт. Определение номенклатуры смежных листов, составление заявки на карты по сборной таблице на район действия подразделения. 3. Виды условных знаков, цветовое оформление карт, пояснительные подписи и цифровые обозначения. Классификация и изображение на картах гидрографической сети, населенных пунктов, объектов социальнокультурного назначения, дорожной сети, почвенно-растительного покрова и других топографических элементов местности.

2 n Картой называется уменьшенное обобщенное изображение земной поверхности на плоскости, выполненное по определенному математическому закону и показывающее размещение, сочетания и связи природных и общественных явлений. Совокупность показанных на карте элементов и объектов местности и сообщаемых о них сведений называется содержанием карты. n Все карты, изображающие поверхность Земли, в том числе и моря, океаны, называются географическими картами. По своему содержанию они подразделяются на общегеографические и тематические. n К общегеографическим картам относят и топографические карты - это подробные, единые по содержанию, оформлению и математической основе географические карты, отображающие основные природные и социальноэкономические объекты (рельеф, растительность, населенные пункты, дороги, хозяйственные объекты и т. п. ). Они строятся на жесткой геодезической основе (опорной геодезической сети) и стабильной системе условных обозначений (знаков). n В РОССИИ издаются топографические карты масштаба 1 : 1 000 и крупнее. Они служат основой для составления карт более мелкого масштаба.

3 Геометрическая сущность изображения земной поверхности на карте Уровенной поверхностью называется некоторая воображаемая (условная) поверхность среднего уровня Мирового океана в спокойном состоянии, которая как бы покрывает всю нашу планету и перпендикулярна в любой её точке к направлению отвесной линии ( направлению Фигура Земли, образованная уровенной поверхностью, силы тяжести). называется геоидом. Поверхность геоида близка к поверхности эллипсоида вращения с небольшим сжатием по направлению малой (полярной) оси. Эллипсоид, который характеризует фигуру и размеры Земли, называют земным эллипсоидом. Установление размеров земного эллипсоида важно для создания точных топографических карт. Спланировав участок земной поверхности на уровенную поверхность, получают топографический план местности.

4 Топографические карты создаются различных масштабов. Масштабом карты называется отношение, показывающее, во сколько раз уменьшены все линии местности при изображении их на карте. В качестве основных масштабов топографических карт приняты : 1 : 25 000 ( в 1 см. -250 м ); 1 : 50 000 ( В 1 см. - 500 м ); 1 : 100 000 ( в 1 см. - 1 км. ); 1 : 200 000 ( в 1 см. - 2 км. ); 1 : 500 000 ( в 1 см. - 5 км. ); 1 : 1 000 ( в 1 см. - 10 км. ). Расстояние в метрах (или километрах) на местности, соответствующему одному сантиметру на карте, называется величиной масштаба.

5 Топографические карты в зависимости от их использования в войсках (по масштабу и назначению) можно разделить на три группы: - тактические(точные измерительные, крупномасштабные) ; - оперативно-тактические (среднемасштабные); - оперативные (мелкомасштабные). Классификация карт Масштаб карты По масштабу По основному назначению 1 : 25 000 1 : 50 000 крупномасштабные тактические 1 : 100 000 1 : 200 000 среднемасштабные оперативно- тактические 1 : 500 000 1: 1 000 мелкомасштабные оперативные

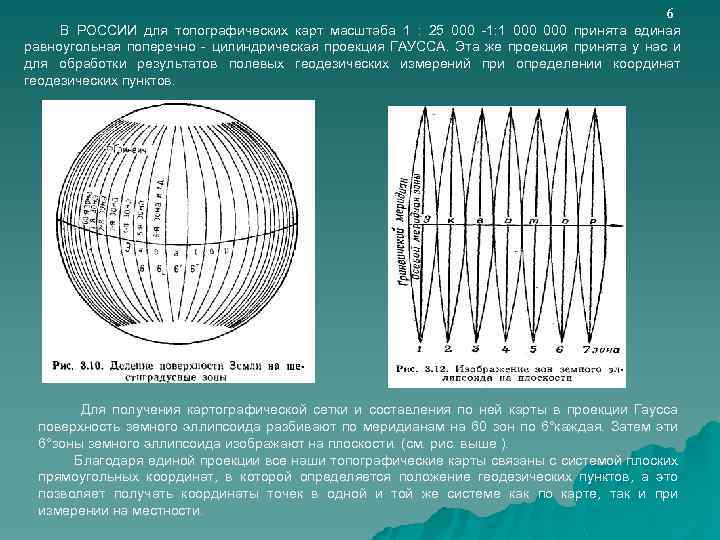

6 В РОССИИ для топографических карт масштаба 1 : 25 000 -1: 1 000 принята единая равноугольная поперечно - цилиндрическая проекция ГАУССА. Эта же проекция принята у нас и для обработки результатов полевых геодезических измерений при определении координат геодезических пунктов. Для получения картографической сетки и составления по ней карты в проекции Гаусса поверхность земного эллипсоида разбивают по меридианам на 60 зон по 6°каждая. Затем эти 6°зоны земного эллипсоида изображают на плоскости. (см. рис. выше ). Благодаря единой проекции все наши топографические карты связаны с системой плоских прямоугольных координат, в которой определяется положение геодезических пунктов, а это позволяет получать координаты точек в одной и той же системе как по карте, так и при измерении на местности.

Деление многолистной карты на отдельные листы по определенной системе называется разграфкой карт, а обозначение листа многолистной карты -номенклатурой. В основу обозначения листов топографических карт любого масштаба положена номенклатура листов карты масштаба 1 : 1 000. Колонны листов нумеруются арабскими цифрами от 1 до 60, счет их ведется от меридиана с долготой 1800 с запада на восток. Ряды , (пояса) листов обозначаются заглавными буквами латинского алфавита (от А до V), счет их ведется от экватора к полюсам.

8 Лист карты масштаба 1 : 1 000 содержит целое число листов карт остальных масштабов, кратное четырем (4 листа карты масштаба 1 : 500 000, 36 листов карты масштаба 1 : 200 000 , 144 листа карты масштаба 1 : 100 000 и т. д. ). В соответствии с этим установлена и номенклатура листов, единая для топографических карт всех масштабов. Номенклатура листов карт масштаба 1 : 1 000 - 1 : 500 000 слагается из номенклатуры соответствующего листа миллионной карты с добавлением к ней цифры (цифр) или буквы, указывающей расположение на нем данного листа. Счет листов всех масштабов ведется слева направо и сверху вниз: -листы карты масштаба 1 : 500 000 (4 листа) обозначаются русскими прописными буквами А, Б, В, Г. Если номенклатура листа миллионной карты- N- 37, то лист карты масштаба 1 : 500 000 будет N-37 -А или N-37 -Б и т. д. -листы карты масштаба 1 : 200 000 (36 листов) обозначаются римскими цифрами от I до ХХХVI. Номенклатура записывается N-37 -I, N-37 -II и т. д. -листы карты масштаба 1 : 100 000 нумеруются арабскими цифрами от 1 до 144 и записываются N-37 -1, N 37 -2 и т. д. Лист карты масштаба 1 : 100 000 содержит 4 листа карты масштаба 1 : 50 000, обозначаемые русскими прописными буквами А, Б, В, Г (см. рис. ниже), а лист карты масштаба 1 : 50 000 - 4 листа карты масштаба 1 : 25 000, которые обозначаются строчными буквами а, б, в, г.

9

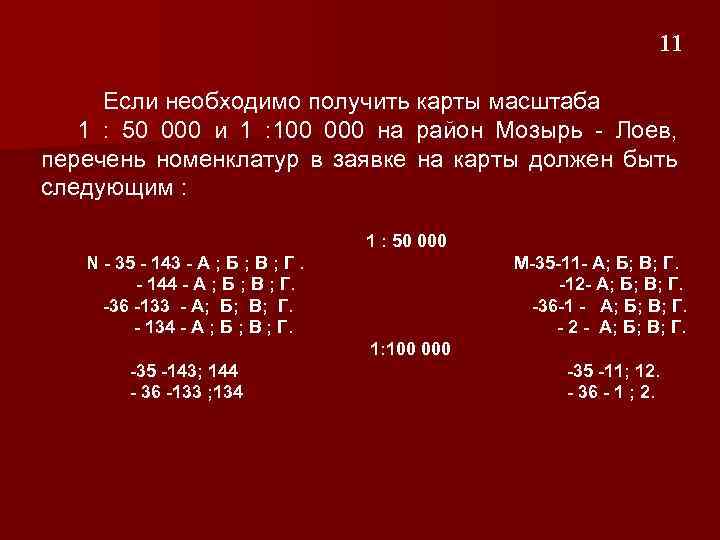

10 Для подбора необходимых листов топографических карт на конкретный район и быстрого определения их номенклатуры имеются специальные сборные таблицы.

11 Если необходимо получить карты масштаба 1 : 50 000 и 1 : 100 000 на район Мозырь - Лоев, перечень номенклатур в заявке на карты должен быть следующим : 1 : 50 000 N - 35 - 143 - А ; Б ; В ; Г. М-35 -11 - А; Б; В; Г. - 144 - А ; Б ; В ; Г. -12 - А; Б; В; Г. -36 -133 - А; Б; В; Г. -36 -1 - А; Б; В; Г. - 134 - А ; Б ; В ; Г. - 2 - А; Б; В; Г. 1: 100 000 -35 -143; 144 -35 -11; 12. - 36 -133 ; 134 - 36 - 1 ; 2.

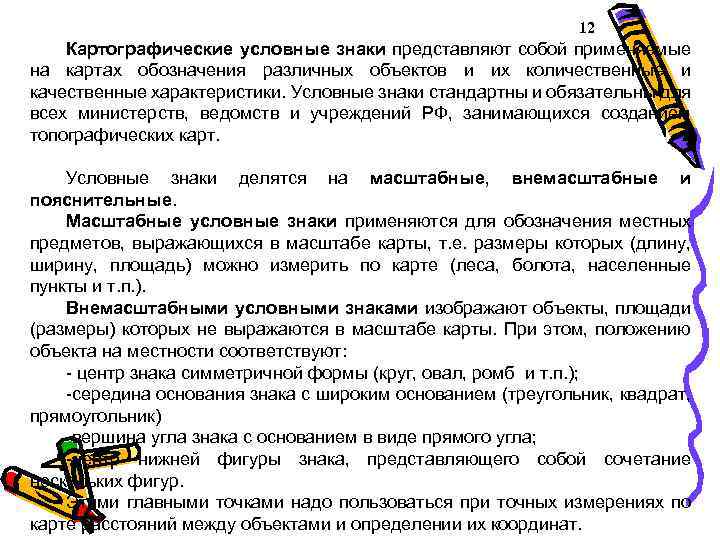

12 Картографические условные знаки представляют собой применяемые на картах обозначения различных объектов и их количественные и качественные характеристики. Условные знаки стандартны и обязательны для всех министерств, ведомств и учреждений РФ, занимающихся созданием топографических карт. Условные знаки делятся на масштабные, внемасштабные и пояснительные. Масштабные условные знаки применяются для обозначения местных предметов, выражающихся в масштабе карты, т. е. размеры которых (длину, ширину, площадь) можно измерить по карте (леса, болота, населенные пункты и т. п. ). Внемасштабными условными знаками изображают объекты, площади (размеры) которых не выражаются в масштабе карты. При этом, положению объекта на местности соответствуют: - центр знака симметричной формы (круг, овал, ромб и т. п. ); -середина основания знака с широким основанием (треугольник, квадрат, прямоугольник) -вершина угла знака с основанием в виде прямого угла; -центр нижней фигуры знака, представляющего собой сочетание нескольких фигур. Этими главными точками надо пользоваться при точных измерениях по карте расстояний между объектами и определении их координат.

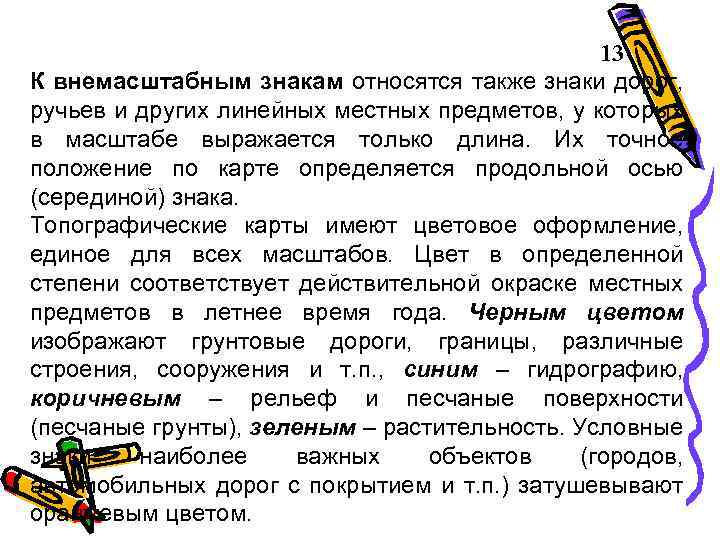

13 К внемасштабным знакам относятся также знаки дорог, ручьев и других линейных местных предметов, у которых в масштабе выражается только длина. Их точное положение по карте определяется продольной осью (серединой) знака. Топографические карты имеют цветовое оформление, единое для всех масштабов. Цвет в определенной степени соответствует действительной окраске местных предметов в летнее время года. Черным цветом изображают грунтовые дороги, границы, различные строения, сооружения и т. п. , синим – гидрографию, коричневым – рельеф и песчаные поверхности (песчаные грунты), зеленым – растительность. Условные знаки наиболее важных объектов (городов, автомобильных дорог с покрытием и т. п. ) затушевывают оранжевым цветом.

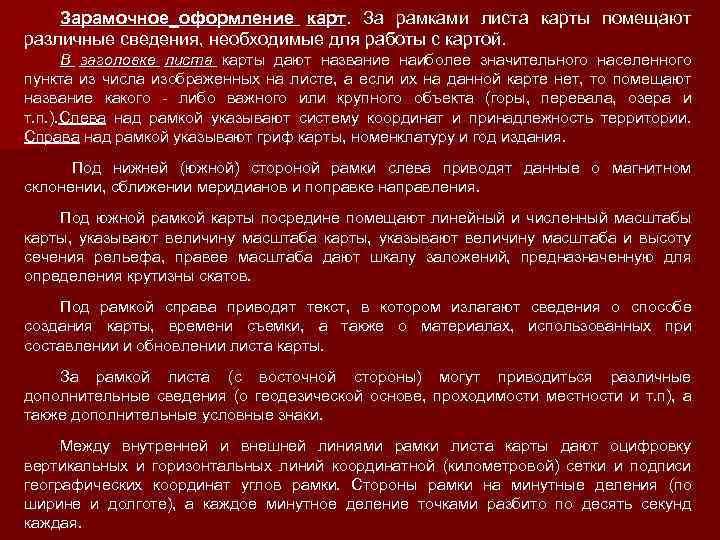

Зарамочное_оформление карт. За рамками листа карты помещают различные сведения, необходимые для работы с картой. В заголовке листа карты дают название наиболее значительного населенного пункта из числа изображенных на листе, а если их на данной карте нет, то помещают название какого - либо важного или крупного объекта (горы, перевала, озера и т. п. ). Слева над рамкой указывают систему координат и принадлежность территории. Справа над рамкой указывают гриф карты, номенклатуру и год издания. Под нижней (южной) стороной рамки слева приводят данные о магнитном склонении, сближении меридианов и поправке направления. Под южной рамкой карты посредине помещают линейный и численный масштабы карты, указывают величину масштаба и высоту сечения рельефа, правее масштаба дают шкалу заложений, предназначенную для определения крутизны скатов. Под рамкой справа приводят текст, в котором излагают сведения о способе создания карты, времени съемки, а также о материалах, использованных при составлении и обновлении листа карты. За рамкой листа (с восточной стороны) могут приводиться различные дополнительные сведения (о геодезической основе, проходимости местности и т. п), а также дополнительные условные знаки. Между внутренней и внешней линиями рамки листа карты дают оцифровку вертикальных и горизонтальных линий координатной (километровой) сетки и подписи географических координат углов рамки. Стороны рамки на минутные деления (по ширине и долготе), а каждое минутное деление точками разбито по десять секунд каждая.

14 На современных топокартах рельеф изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, осыпей, оползней и т. д. Изображение рельефа дополняется подписями абсолютных высот характерных точек местности, горизонталей, размеров отдельных форм рельефа и указателями направления скатов. Горизонталь - это замкнутая линия, изображающая на карте горизонтальный контур неровностей, все точки которого на местности расположены на одной высоте над уровнем моря.

Крутизна ската определяется на карте по величине заложения между горизонталями. Чем меньше заложение, тем круче скат, чем больше заложение, тем он более пологий. На карте по заложению между горизонталями устанавливают раствор циркуля и затем на масштабе заложений отыскивают такое место, где этот раствор циркуля будет равен расстоянию между горизонтальной прямой и кривой. На горизонтальной прямой отсчитывают величину угла наклона Масштаб заложений на карте дается обычно для двух высот сечений: один для заложений между основными, другой для заложений между утолщенными горизонталями. Это особенно важно в тех случаях, когда горизонтали располагаются близко друг к другу и измерить расстояние между ними затруднительно.
