Скачать презентацию Тема 13 Конструкция и материалы дверей 1 Типы Скачать презентацию Тема 13 Конструкция и материалы дверей 1 Типы

Тема 13. Двери.ppt

  • Количество слайдов: 33

Тема 13. Конструкция и материалы дверей 1. Типы дверей. 2. Конструкция двери. 3. Материалы Тема 13. Конструкция и материалы дверей 1. Типы дверей. 2. Конструкция двери. 3. Материалы для дверей. 4. Специальные двери. 5. Автоматические двери 6. Фотогаллерея дверей.

Предназначение дверей – обеспечение входа-выхода из помещения, архитектурное оформление фасада и интерьера помещения, а Предназначение дверей – обеспечение входа-выхода из помещения, архитектурное оформление фасада и интерьера помещения, а также защита от несанкционированного проникновения в помещение и выполнение специальных функций. Классификация дверей Входные двери, в зависимости от функционального назначения, их положения в здании, способа открывания, числа полотен, материала и т. д. разделяют на типы. По расположению в здании двери бывают: наружные: входные и балконные; внутренние: входные в квартиру или в другие помещения с лестничных клеток и коридоров, межкомнатные и шкафные. К наружным дверям предъявляются требования, отличающиеся от требований к дверям внутренним. Наружные входныне двери подвергаются воздействию атмосферных осадков, колебаниям температур наружного воздуха, ультрафиолетовым излучениям, ветрам и т. п. Они должны защищать внутренние помещения от холода и шума. Следовательно, наружные входные двери должны быть звуко- и теплозащитными. Материалы, применяемые для изготовления подобных дверей и их наружной отделки, должны быть устойчивы к негативным воздействиям. Еще одна функция, которую должны выполнять наружные двери (так же, как и входные в квартиры) - это противостояние несанкционированному доступу в помещения, т. е. обеспечение безопасности.

По функциональному назначению входные двери бывают: для жилых зданий; для общественных зданий; специальные. В По функциональному назначению входные двери бывают: для жилых зданий; для общественных зданий; специальные. В зависимости от функционального назначения помещения, к дверям предъявляются различные технические требования. Конструктивное содержание дверей не должно вступать в противоречие с их внешним видом, который должен соответствовать общей идее интерьера или фасада здания.

По способу открывания различают двери: распашные; раздвижные; складные; вращающиеся. Наиболее известны и привычны - По способу открывания различают двери: распашные; раздвижные; складные; вращающиеся. Наиболее известны и привычны - двери распашные. Они могут открываться в одну сторону или в обе, т. е. быть качающимися. Применяются и как внутренние, и как наружные. Могут быть остекленными и глухими. Подобные двери могут быть сделаны из любого материала, используемого для изготовления дверей, и иметь любой дизайн. Распашные входные двери могут быть, как с порогом, так и без него. В современных конструкциях, порог бывает автоматически опускающимся, что повышает звуко- и теплозащитные характеристики дверей. Как известно, однопольные двери бывают правыми и левыми. Если при открывании двери "на себя" петли находятся справа, то это правая дверь, если слева – левая.

Распашные двери Распашные двери

Распашные качающееся двери Отличается от распашных видом петель. Двери открываются в обе стороны. Качающееся Распашные качающееся двери Отличается от распашных видом петель. Двери открываются в обе стороны. Качающееся движение дверей может также обеспечить вертикальная ось, проходящая через боковой край створки

Раздвижные межкомнатные двери Применяется в основном там, где распашные двери занимают слишком много места. Раздвижные межкомнатные двери Применяется в основном там, где распашные двери занимают слишком много места. Открывается передвижением створки вбок на стену или в кассету, встроенную в стену. В настоящее время, этот тип дверей также широко используется для "шкафов-купе".

Складная дверь Дверь чаще всего используется для маленьких помещений, таких как гардеробные, кладовки или Складная дверь Дверь чаще всего используется для маленьких помещений, таких как гардеробные, кладовки или разного рода ниши. Их створки состоят из двух или более элементов, соединенных петлями. После закрытия они выглядят как распашные двери, а после открытия занимают намного меньше места. По сравнению с раздвижными, не требуют свободного места на стене сбоку. Створки передвигаются по направляющей, находящейся в их верхней части Дверь «в гармошку» . Дверь монтируется в тех же случаях, что и раздвижные и складные двери. Состоит из узких панелей, соединенных друг с другом эластичными лентами из полотна или пластмассы. После открытия панели складываются «в гармошку» с одной стороны проема. Они передвигаются по принципу элементов складных дверей. Однако каждая панель имеет отдельный ролик или специальную подвеску

Вращающиеся двери Вращающиеся (другие названия дверей - револьверные, карусельные, барабанные) двери применяются в общественных Вращающиеся двери Вращающиеся (другие названия дверей - револьверные, карусельные, барабанные) двери применяются в общественных зданиях - гостиницы, универмаги, аэропорты и т. д. . Они бывают в двух, трех и четырех створчатом исполнении, с ручным или автоматическим открыванием.

В зависимости от числа полотен, двери могут быть: однопольные; двупольные; полуторные (с двумя полотнами В зависимости от числа полотен, двери могут быть: однопольные; двупольные; полуторные (с двумя полотнами неравной ширины). Двери трех- и четырехпольные применяются очень редко. Число полотен входной железной двери диктует, как правило, ширина проема в перегородке или стене. Ширина проема зависит от функционального назначения помещения и противопожарных требований. Все двупольные двери, кроме качающихся, требуют дополнительных элементов запирания - дверных шпингалетов. Шпингалеты обычно устанавливаются на одну из двух створок двупольной двери, или на узкую створку полуторапольной двери. Створка, закрепленная сверху и снизу шпингалетами, становится как бы частью дверной коробки, при этом, ее в любой момент можно освободить и открыть, расширив, тем самым, дверной проем.

По заполнению дверного остекленными; глухими. полотна двери могут быть: Балконные входные двери всегда делают По заполнению дверного остекленными; глухими. полотна двери могут быть: Балконные входные двери всегда делают остекленными, энергосберегающими. Для освещения вторым светом вспомогательных помещений внутренние двери также часто делают остекленными, или над дверьми устраивают фрамуги. Стекла или стеклопакеты могут быть прозрачными, матовыми, либо с рельефным узором, различных цветов, с применением витражей. Форма остекления может быть самая разная.

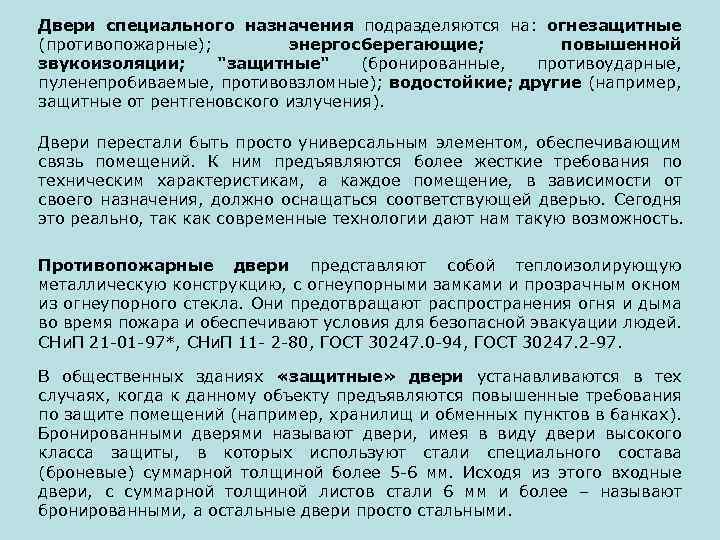

Двери специального назначения подразделяются на: огнезащитные (противопожарные); энергосберегающие; повышенной звукоизоляции; Двери специального назначения подразделяются на: огнезащитные (противопожарные); энергосберегающие; повышенной звукоизоляции; "защитные" (бронированные, противоударные, пуленепробиваемые, противовзломные); водостойкие; другие (например, защитные от рентгеновского излучения). Двери перестали быть просто универсальным элементом, обеспечивающим связь помещений. К ним предъявляются более жесткие требования по техническим характеристикам, а каждое помещение, в зависимости от своего назначения, должно оснащаться соответствующей дверью. Сегодня это реально, так как современные технологии дают нам такую возможность. Противопожарные двери представляют собой теплоизолирующую металлическую конструкцию, с огнеупорными замками и прозрачным окном из огнеупорного стекла. Они предотвращают распространения огня и дыма во время пожара и обеспечивают условия для безопасной эвакуации людей. СНи. П 21 -01 -97*, СНи. П 11 - 2 -80, ГОСТ 30247. 0 -94, ГОСТ 30247. 2 -97. В общественных зданиях «защитные» двери устанавливаются в тех случаях, когда к данному объекту предъявляются повышенные требования по защите помещений (например, хранилищ и обменных пунктов в банках). Бронированными дверями называют двери, имея в виду двери высокого класса защиты, в которых используют стали специального состава (броневые) суммарной толщиной более 5 -6 мм. Исходя из этого входные двери, с суммарной толщиной листов стали 6 мм и более – называют бронированными, а остальные двери просто стальными.

По материалу, из которого изготавливаются двери, их можно разделить на: деревянные; металлопластиковые на основе По материалу, из которого изготавливаются двери, их можно разделить на: деревянные; металлопластиковые на основе профиля из ПВХ; на основе профиля из алюминия; стальные; стеклянные; комбинированные. Современные двери - это современные материалы. Дерево - высушенное и обработанное по новым технологиям, новые древоподобные материалы и их сочетание в конструкциях дверей. Деревянные входные двери применяются как наружные и как внутренние, для жилых и для общественных зданий. Но если, как внутренние, межкомнатные (для жилых помещений) они уверенно продолжают держать первое место по использованию, то при использовании в качестве наружных, в настоящее время, они приобрели серьезных конкурентов. Ими являются двери стальные и, так называемые, профильные двери, в основе конструкции которых используется алюминиевый или ПВХ профиль. Профильные металлические двери прекрасно сочетаются с современными фасадами и профильными входными группами. А стальные двери могут обеспечить требуемую безопасность помещений.

Конструкция дверей 1. Отделка внешней стороны двери; 2. Наружный стальной лист, 2, 2 мм; Конструкция дверей 1. Отделка внешней стороны двери; 2. Наружный стальной лист, 2, 2 мм; 3. Полотно двери из стального профиля; 4. Утеплители и звукоизоляторы (мин. вата, пенопласт); 5. Внутренний стальной лист, 2, 2 мм; 6. Отделка внутренней стороны двери; 7. Наличник по периметру двери; 8. Усиленная дверная коробка из стального профиля; 9. Панорамный дверной обзорный глазок; 10. Дверная фурнитура; 11. Дверные петли на подшипниках; 12. Противосъемные блокираторы; 13. Внутренняя задвижка; 14. Два независимых замка; 15. Двойной контур резинового уплотнителя по периметру двери; 16. Анкеры для крепления двери.

Эксплуатационные характеристики дверей Физические характеристики: – теплосопротивление (м • °С)/Вт; -шумоизоляция, д. БА, -воздухопроницаемость, Эксплуатационные характеристики дверей Физические характеристики: – теплосопротивление (м • °С)/Вт; -шумоизоляция, д. БА, -воздухопроницаемость, м 3 / (м 2 • ч). Прочностные характеристики -несущая способность углового соединения створки; -сопротивление статической нагрузки, действующей вдоль полотна (не менее 1000 Н); -сопротивление статической нагрузки, действующей перпендикулярно плоскости полотна (не менее 600 Н) Ресурсные характеристики: -долговечность, условных лет эксплуатации стеклопакетов; -долговечность, условных лет эксплуатации уплотнителей; -безотказность работы замков и петель, цикл «открывание-закрывание» .

Отделка наружных дверей Отделочные панели из древесины – эффективный способ украшения металлической двери. Высокая Отделка наружных дверей Отделочные панели из древесины – эффективный способ украшения металлической двери. Высокая степень защищённости к воздействию агрессивных атмосферных факторов, позволяет панелям из древесины сохранять цвет и целостность даже при эксплуатации в постоянном контакте с внешней средой. Сборка панелей производится с компенсационными зазорами в филёнках, препятствующими растрескиванию древесины при впитывании влаги. Нанесение защитного лака предохраняет панель от воздействия влаги и ультрафиолетовых лучей и, следовательно, от изменения цвета панели на солнце.

Двери с зеркалом Многослойная панель с врезанным зеркалом и накладными элементами Панель с узким Двери с зеркалом Многослойная панель с врезанным зеркалом и накладными элементами Панель с узким зеркалом Панель с полукруглым зеркалом

Шпоновые панели - экономичный и эффективный способ украсить стальную дверь натуральным деревом. Имеется широкий Шпоновые панели - экономичный и эффективный способ украсить стальную дверь натуральным деревом. Имеется широкий ассортимент натурального и искусственного шпонов, общее количество вариантов шпоновых панелей составляет 10100 , а если учесть естественное разнообразие волокон, то можно с уверенностью утверждать, что панели, покрытые шпоном, никогда не повторяются. Панели со вставками массива дерева Изготовление панелей со вставками массива тонкая ручная работа, позволяющая приблизить внешний вид шпоновой панели к виду панели из массива дерева.

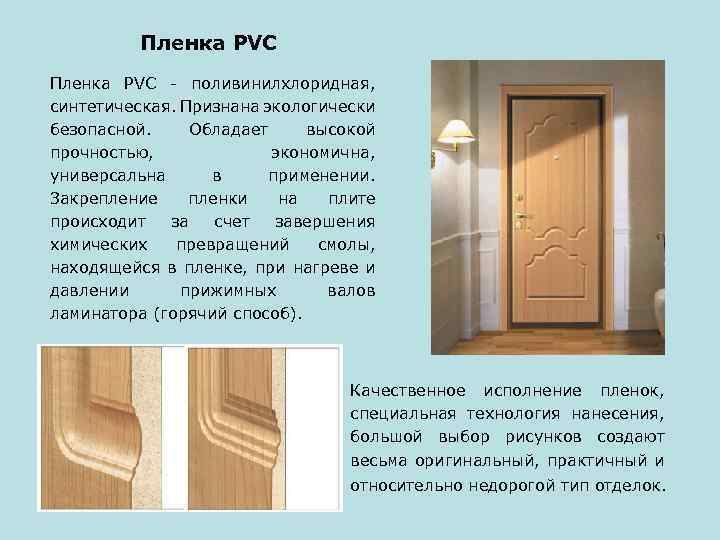

Пленка PVC - поливинилхлоридная, синтетическая. Признана экологически безопасной. Обладает высокой прочностью, экономична, универсальна в Пленка PVC - поливинилхлоридная, синтетическая. Признана экологически безопасной. Обладает высокой прочностью, экономична, универсальна в применении. Закрепление пленки на плите происходит за счет завершения химических превращений смолы, находящейся в пленке, при нагреве и давлении прижимных валов ламинатора (горячий способ). Качественное исполнение пленок, специальная технология нанесения, большой выбор рисунков создают весьма оригинальный, практичный и относительно недорогой тип отделок.

Порошковая краска Порошковая окраска двери - экономичный и эффективный способ украсить стальную дверь. Экологически Порошковая краска Порошковая окраска двери - экономичный и эффективный способ украсить стальную дверь. Экологически чистая, безотходная технология полимерных покрытий. Используется структурированная, полиэфирная, полуглянцевая порошковая краска. Краска наносится методом электростатического напыления и сушится в печи при 200 С, спекаясь с металлом.

Искусственная кожа представляет собой тканевую основу с поливинилхлоридным или полиуретановым покрытием. Искусственной кожей предварительно Искусственная кожа представляет собой тканевую основу с поливинилхлоридным или полиуретановым покрытием. Искусственной кожей предварительно обтягивают панель из ДВП толщиной 6 мм. Между кожей и панелью прокладывается тонкий слой ватина.

Панели Панели "КЛ" Бумажно-смоляная пленка, закрепляется на плите (МДФ 8 мм) при помощи поликонденсируемого клея, который наносится на плиту. Склеивание производится в мембранно-вакуумном оборудовании

Виды внутренних дверей Внутренние двери, разделяя помещения с различными функциями, должны служить и элементом Виды внутренних дверей Внутренние двери, разделяя помещения с различными функциями, должны служить и элементом декоративного убранства. Разнообразие применяемых в дверном полотне филенок или вставок из стекла, их тип и форма позволяют создавать различные вариации дизайнерских решений. Стекла используют разных видов - рифленое, матовое, цветное, витражное. Во внутренний объем синтетического стекла могут помещаться эффектные насекомые, цветы, рыбки.

Щитовые двери - наиболее древние и к тому же самые простые в производстве. Конструктивно Щитовые двери - наиболее древние и к тому же самые простые в производстве. Конструктивно изделие состоит из рамы, обшитой с двух сторон каким-либо материалом. Как правило, внутренняя часть этой рамы содержит наполнитель (монолитный или сотовый). Монолитное заполнение значительно утяжеляет дверь. Оно может иметь вид щита из деревянных брусков, что оптимально с позиций экологичности и шумоизоляции. Но возможен и листовой материал - ДСП, MDF. Сотовое наполнение позволяет значительно уменьшить вес дверного полотна, поскольку представляет собой ячеистую конструкцию из прессованного картона или MDF. Щитовые двери могут быть глухими и частично остекленными. Причем "остекление" чаще всего играет декоративную роль и выполняется в виде художественных вставок из стекла, хрусталя, разноцветного пластика. Сама обшивка щитовой двери тоже может декорироваться и изготавливаться из формованного пластика, листового ДВП (оргалита), MDF - да из чего угодно, вплоть до пластин натурального камня. Стоимость щитовой двери почти полностью определяется ее отделкой.

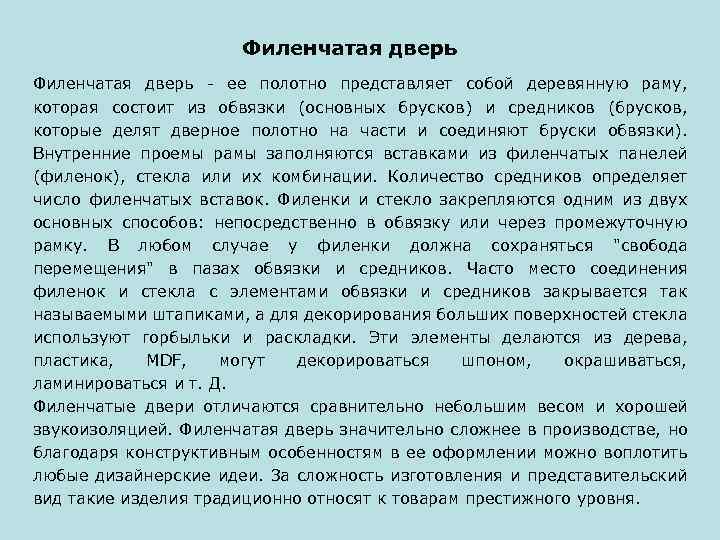

Филенчатая дверь - ее полотно представляет собой деревянную раму, которая состоит из обвязки (основных Филенчатая дверь - ее полотно представляет собой деревянную раму, которая состоит из обвязки (основных брусков) и средников (брусков, которые делят дверное полотно на части и соединяют бруски обвязки). Внутренние проемы рамы заполняются вставками из филенчатых панелей (филенок), стекла или их комбинации. Количество средников определяет число филенчатых вставок. Филенки и стекло закрепляются одним из двух основных способов: непосредственно в обвязку или через промежуточную рамку. В любом случае у филенки должна сохраняться "свобода перемещения" в пазах обвязки и средников. Часто место соединения филенок и стекла с элементами обвязки и средников закрывается так называемыми штапиками, а для декорирования больших поверхностей стекла используют горбыльки и раскладки. Эти элементы делаются из дерева, пластика, MDF, могут декорироваться шпоном, окрашиваться, ламинироваться и т. Д. Филенчатые двери отличаются сравнительно небольшим весом и хорошей звукоизоляцией. Филенчатая дверь значительно сложнее в производстве, но благодаря конструктивным особенностям в ее оформлении можно воплотить любые дизайнерские идеи. За сложность изготовления и представительский вид такие изделия традиционно относят к товарам престижного уровня.

Материалы для дверей ДСП, MDF, ДВП - эти производные дерева на сегодняшний день довольно Материалы для дверей ДСП, MDF, ДВП - эти производные дерева на сегодняшний день довольно часто применяются при изготовлении дверей. Эти материалы производятся из древесной массы. MDF - материал современных технологий, не содержащий фенольных смол и потому не выделяющий вредных фенолов. Он не подвержен растрескиванию, практически не разбухает, технологичен в обработке, на него отлично приклеиваются шпон и древесина. ДСП также широко используется в дверном производстве, из этого материала изготовлено большинство моделей. ДСП позволяет сделать весь процесс создания дверей предельно технологичным и дешевым. Натуральный массив - цельнодеревянные двери считаются лучшими. И это действительно так, но с оговоркой: если это высококачественные изделия, из хорошо высушенной древесины (на что иногда требуются несколько лет) и без сучков. Особенно важно отсутствие сучков в дверном коробе. В противном случае он через некоторое время деформируется, а дверь перестанет закрываться. Клееный массив - сегодня выступает альтернативой натуральному массиву (его называют также наборным, переклеенным). Дверь из клееного массива не поведет, она не рассохнется и не разбухнет. Ее можно ставить и в ванных, чего не скажешь о дверях из обычного массива, каким лаком их ни покрывай.

Отделка межкомнатных дверей из дерева Помимо состаривания, полотна и коробки дверей из натурального и Отделка межкомнатных дверей из дерева Помимо состаривания, полотна и коробки дверей из натурального и клееного массива (как, впрочем, и комбинированных, тут разницы нет) могут краситься, тонироваться, покрываться пленочными материалами и облицовываться шпоном ценных пород дерева. Самые распространенные на сегодняшний день варианты шпона - танганика (особым образом тонированный орех), национальный орех, вишня. Иногда шпон дополнительно тонируют или выбеливают (клен, дуб). "Изюминкой", например, испанских дверей является шпон красного дерева, финских - березовый. Шпон - наружные поверхности полотен и коробок дверей обычно облицовываются шпоном ценных пород дерева. На качество облицовки шпоном очень сильно влияет совместимость материалов - хорошо шпон приклеивается либо на "родную" древесину (например, дубовый шпон к дубу), либо, в случае разных сортов древесины, на подложку из другого материала (MDF, фанера). Шпон дуба бесполезно приклеивать на сосну или березу - не "приживется" и со временем начнет растрескиваться или отслаиваться. Особенно важно безукоризненное прикрепление шпона по краям дверного полотна.

Текстура древесины Текстура древесины "Ясень" "Вишня" "Карельская береза" "Бук" (светл) "Красное дерево" "Дуб коричневый" "Махагон гондураский" "Падук светлый" "Помеле" "Дуб" (светл) "Орех африканский" "Дуб красный" "Груша" "Орех америк. " "Махагон индон. "

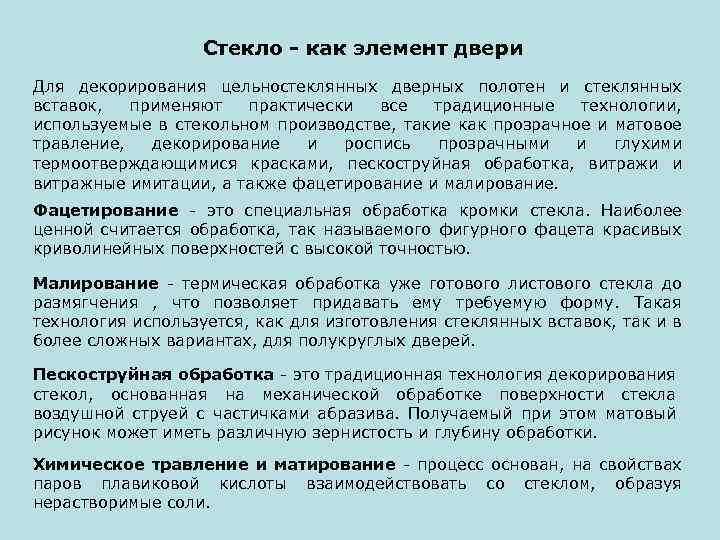

Стекло - как элемент двери Для декорирования цельностеклянных дверных полотен и стеклянных вставок, применяют Стекло - как элемент двери Для декорирования цельностеклянных дверных полотен и стеклянных вставок, применяют практически все традиционные технологии, используемые в стекольном производстве, такие как прозрачное и матовое травление, декорирование и роспись прозрачными и глухими термоотверждающимися красками, пескоструйная обработка, витражи и витражные имитации, а также фацетирование и малирование. Фацетирование - это специальная обработка кромки стекла. Наиболее ценной считается обработка, так называемого фигурного фацета красивых криволинейных поверхностей с высокой точностью. Малирование - термическая обработка уже готового листового стекла до размягчения , что позволяет придавать ему требуемую форму. Такая технология используется, как для изготовления стеклянных вставок, так и в более сложных вариантах, для полукруглых дверей. Пескоструйная обработка - это традиционная технология декорирования стекол, основанная на механической обработке поверхности стекла воздушной струей с частичками абразива. Получаемый при этом матовый рисунок может иметь различную зернистость и глубину обработки. Химическое травление и матирование - процесс основан, на свойствах паров плавиковой кислоты взаимодействовать со стеклом, образуя нерастворимые соли.

Автоматические двери Практически все солидные супермаркеты или престижные офисные центры сейчас имеют автоматические двери Автоматические двери Практически все солидные супермаркеты или престижные офисные центры сейчас имеют автоматические двери на входе. И в большинстве случаев такие двери являются не столько подтверждением высокого класса объекта, сколько необходимым условием грамотной организации входной группы. По типу открытя-закрытия они подразделяются на раздвижные, распашные и вращающиеся. В свою очередь раздвижные двери бывают одностворчатыми и двустворчатыми стандартными, двустворчатыми или четырехстворчатыми телескопическими, а также цилиндрическими (другие названия — полукруглые, радиусные). Раздвижные и телескопические автоматические двери Наибольшее распространение в мире получили стандартные двустворчатые раздвижные двери в силу оптимального сочетания технических параметров, надежности конструкции и ее стоимости.

Круглые и радиусные раздвижные автоматические двери Раздвижные, телескопические и полностью выбиваемые автоматические двери имеют: Круглые и радиусные раздвижные автоматические двери Раздвижные, телескопические и полностью выбиваемые автоматические двери имеют: • соответствие современным нормам безопасности; • прочная и надёжная конструкция; • простота эксплуатации; • широкий выбор типов створок, отделочных покрытий и цветов; • возможность организации шлюзового режима работы; • цифровая панель управления и светоиндикация; • встроенный анализатор движения створок; • инфракрасное дистанционное управление; • удалённое управление по сети с помощью модема; • устройство закрывания дверей с помощью ИК – пульта; • контроль доступа; • дисплей с подсветкой на крышке оператора

Фотогаллерея автоматических дверей Раздвижные двери Полностью выбиваемые двери Телескопические двери Круглые и радиусные двери Фотогаллерея автоматических дверей Раздвижные двери Полностью выбиваемые двери Телескопические двери Круглые и радиусные двери
