Тема 11 Средства индивидуальной и коллективной защиты 1

Тема 11: Средства индивидуальной и коллективной защиты 1

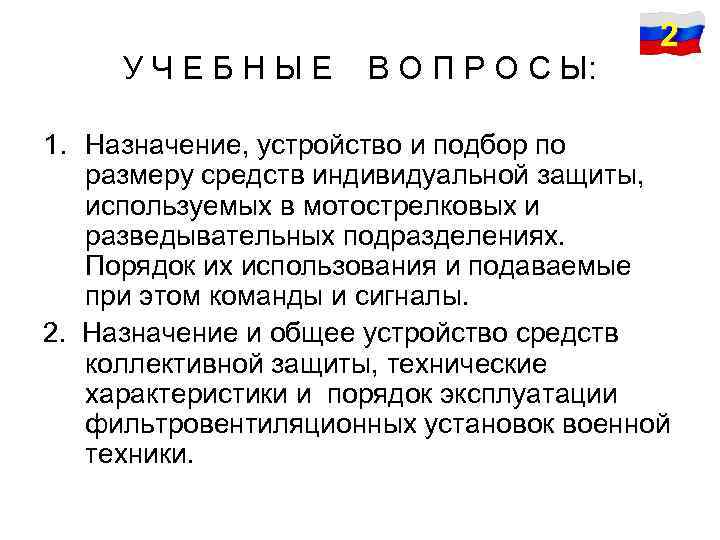

УЧЕБНЫЕ В О П Р О С Ы: 2 1. Назначение, устройство и подбор по размеру средств индивидуальной защиты, используемых в мотострелковых и разведывательных подразделениях. Порядок их использования и подаваемые при этом команды и сигналы. 2. Назначение и общее устройство средств коллективной защиты, технические характеристики и порядок эксплуатации фильтровентиляционных установок военной техники.

Средства индивидуальной и 3 коллективной защиты предназначены для сохранения боеспособности личного состава и обеспечения выполнения боевой задачи в условиях применения противником оружия массового поражения, а также в условиях воздействия неблагоприятных и поражающих факторов внешней среды, возникающих при эксплуатации и повреждениях вооружения и военной техники, разрушениях радиационно, химически и биологически опасных объектов.

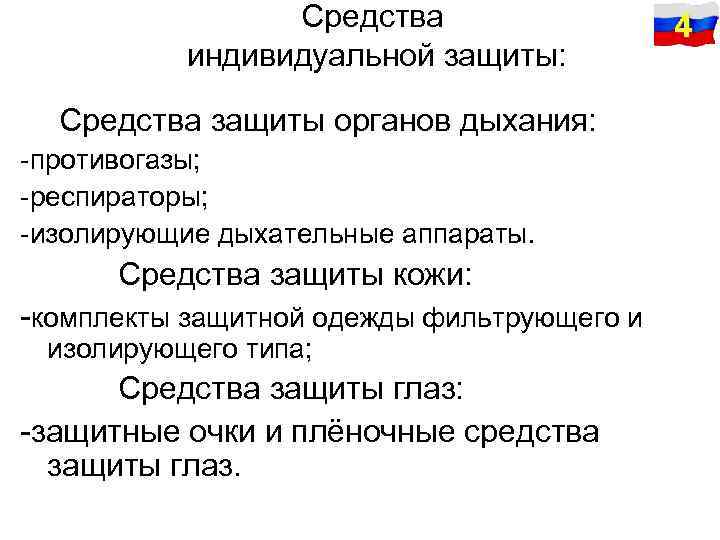

Средства индивидуальной защиты: Средства защиты органов дыхания: -противогазы; -респираторы; -изолирующие дыхательные аппараты. Средства защиты кожи: -комплекты защитной одежды фильтрующего и изолирующего типа; Средства защиты глаз: -защитные очки и плёночные средства защиты глаз. 4

Фильтрующий противогаз предназначен для защиты органов дыхания, глаз и кожи лица от отравляющих, радиоактивных веществ и биологических средств. 5

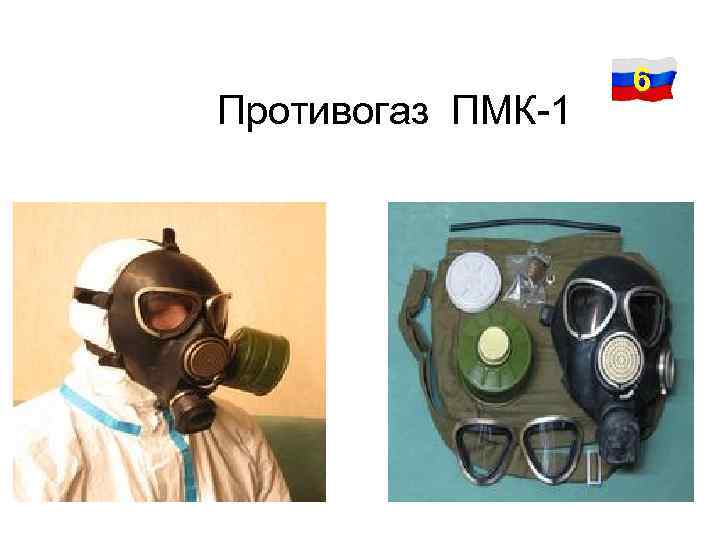

Противогаз ПМК-1 6

Противогаз ШМС чёрный 7

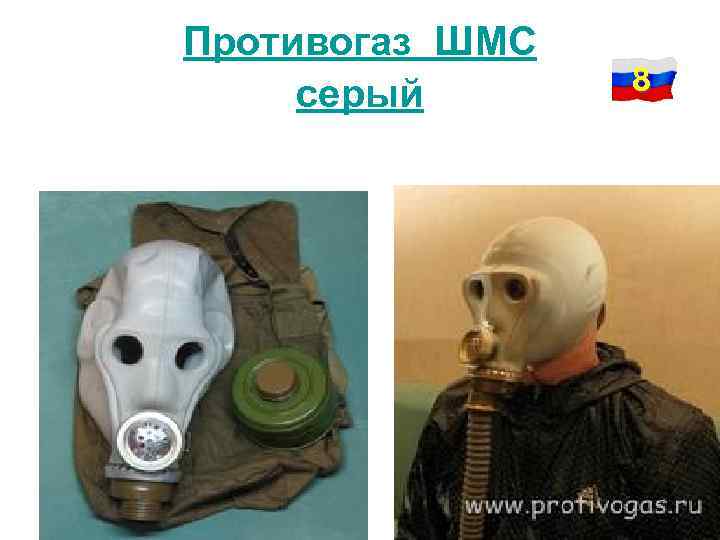

Противогаз ШМС серый 8

Противогаз ПМК: 1 — маска М-80; 2 — фильтрующепоглощающая коробка в чехле; 3 — сумка; 4— бирка; 5— водонепроницаемый мешок; 6— незапотевающие пленки; 7 — накладные утеплительные манжеты; 8— крышка фляги с клапаном в полиэтиленовом пакете; 9 — вкладыш 9

Респиратор предназначен для защиты органов дыхания от радиоактивной пыли. 10

Респиратор Р-2: 1 — вдыхательный клапан (два); 2 — 11 носовой зажим; 3 — нерастягивающиеся тесемки; 4 — эластичные тесемки; 5 — фильтрующая полумаска; 6 — выдыхательный клапан

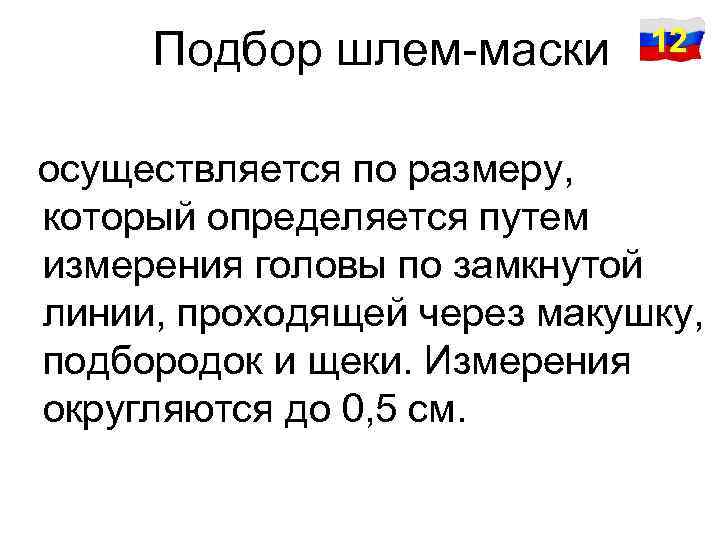

Подбор шлем-маски 12 осуществляется по размеру, который определяется путем измерения головы по замкнутой линии, проходящей через макушку, подбородок и щеки. Измерения округляются до 0, 5 см.

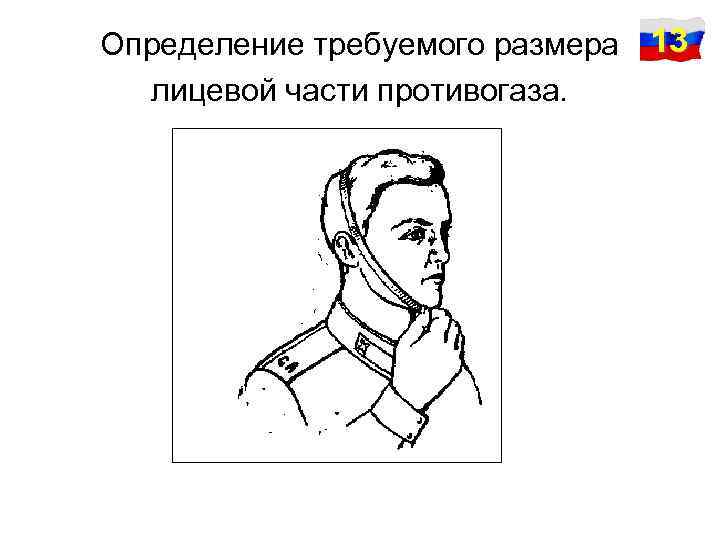

Определение требуемого размера 13 лицевой части противогаза.

Подбор шлем-маски Результаты измерения ШМ-66 му ШМ-62 Требуемый размер ШМ-41 ШМС До 63 До 61 63, 5 -65. 5 61, 5 -64, 5 62, 5 -65, 5 63, 5 -65, 5 66, 0 -68, 0 64, 5 -67, 0 66, 0 -67, 5 66, 0 -68, 0 0 1 2 68, 5 -70, 5 67, 5 и более 68, 0 -69, 0 68, 5 и более 3 710 и более ШМГ 14 До 63 69, 5 и более 4

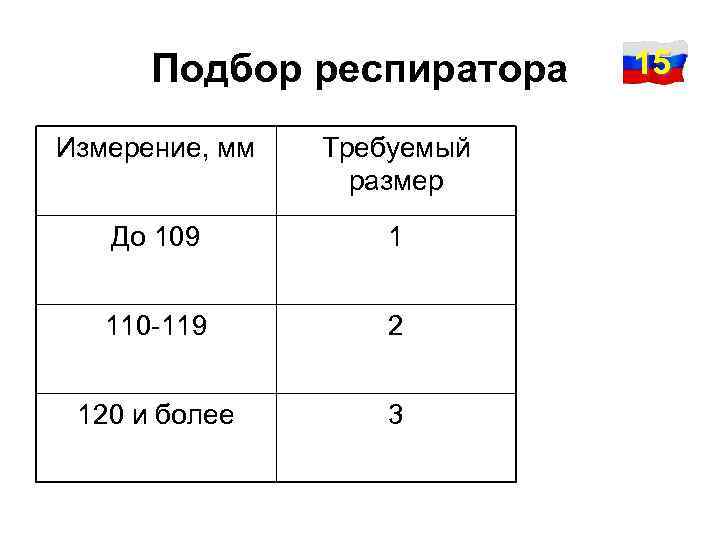

Подбор респиратора Измерение, мм Требуемый размер До 109 1 110 -119 2 120 и более 3 15

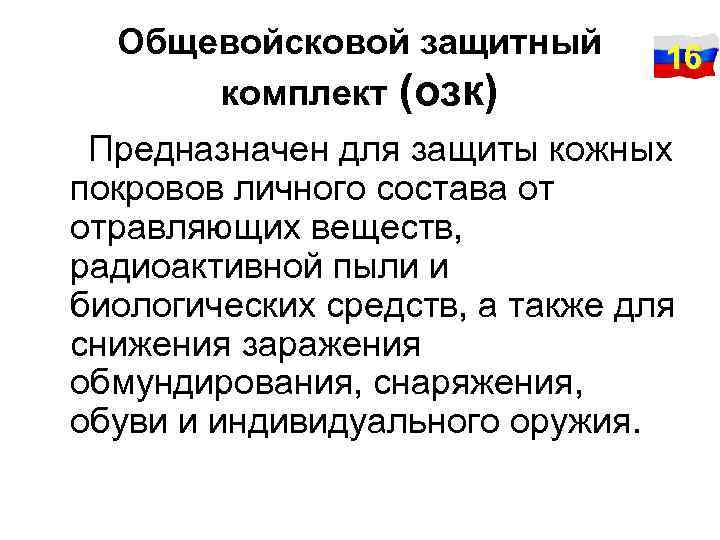

Общевойсковой защитный комплект (озк) 16 Предназначен для защиты кожных покровов личного состава от отравляющих веществ, радиоактивной пыли и биологических средств, а также для снижения заражения обмундирования, снаряжения, обуви и индивидуального оружия.

17

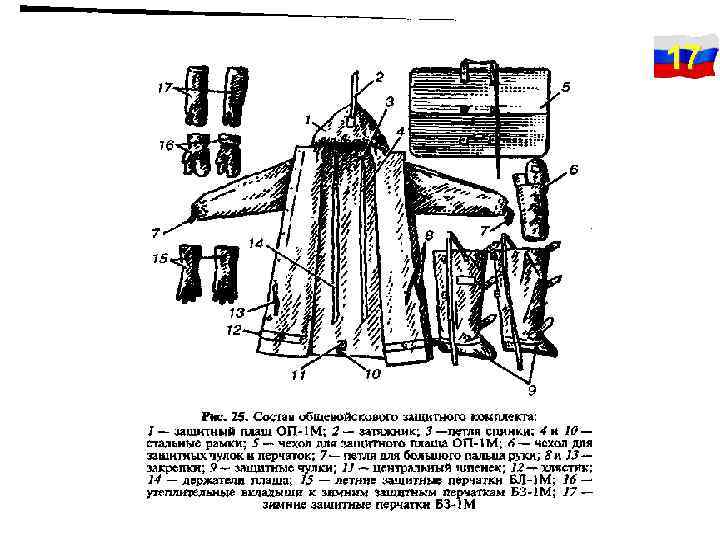

Состав ОЗК: 18 -защитный плащ ОП-1 М; -защитные чулки; -защитные перчатки летние БЛ-1 М; - защитные перчатки зимние БЗ-1 М с утеплительными вкладышами; -чехол для защитного плаща; -чехол для защитных чулок и перчаток.

Размеры защитного плаща: Рост, см размер 19 До 165 166 -170 171 -175 176 -180 Свыше 181 1 2 3 4 5

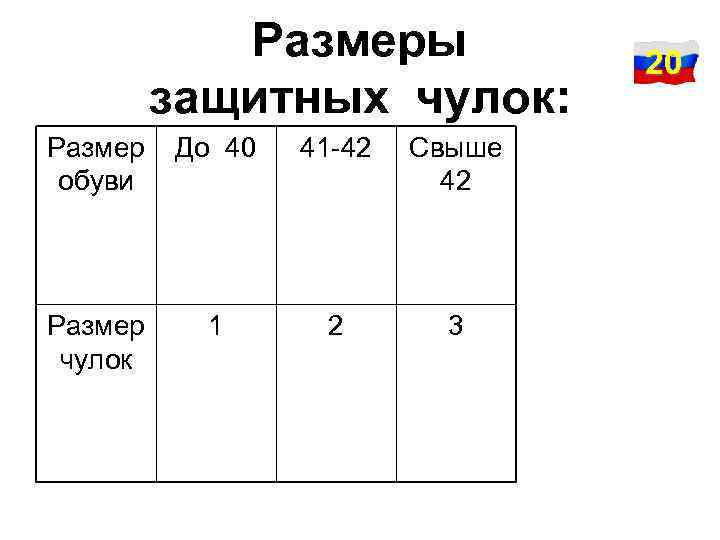

Размеры защитных чулок: Размер обуви До 40 41 -42 Свыше 42 Размер чулок 1 2 3 20

21 2 учебный вопрос Назначение и общее устройство средств коллективной защиты, технические характеристики и порядок эксплуатации фильтровентиляционных установок военной техники.

22 К объектам коллективной защиты относятся различного рода инженерные фортификационные сооружения и подвижные объекты, имеющие элементы специального оборудования. Объекты коллективной защиты предназначены для групповой защиты людей от поражающего действия ядерного, химического и биологического оружия, зажигательных веществ и обычного оружия. К элементам специального оборудования относятся: 1. Герметизированные ограждения (стены, пол, потолок); 2. фильтровентиляционные установки и агрегаты; 3. герметизированные входы (тамбуры); 4. специализированное отопительное оборудование (печи с защитным устройством).

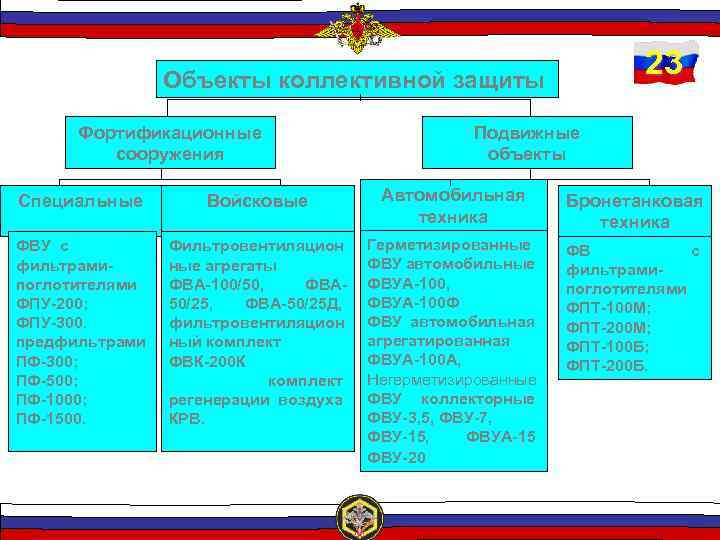

23 Объекты коллективной защиты Фортификационные сооружения Подвижные объекты Специальные Войсковые Автомобильная техника Бронетанковая техника ФВУ с фильтрамипоглотителями ФПУ-200; ФПУ-300. предфильтрами ПФ-300; ПФ-500; ПФ-1000; ПФ-1500. Фильтровентиляцион ные агрегаты ФВА-100/50, ФВА 50/25, ФВА-50/25 Д, фильтровентиляцион ный комплект ФВК-200 К комплект регенерации воздуха КРВ. Герметизированные ФВУ автомобильные ФВУА-100, ФВУА-100 Ф ФВУ автомобильная агрегатированная ФВУА-100 А, Негерметизированные ФВУ коллекторные ФВУ-3, 5, ФВУ-7, ФВУ-15, ФВУА-15 ФВУ-20 ФВ с фильтрамипоглотителями ФПТ-100 М; ФПТ-200 М; ФПТ-100 Б; ФПТ-200 Б.

Войсковые ФВУ и агрегаты предназначены для очистки воздуха, подаваемого в сооружения или подвижные объекты от ОВ, РВ и БС, а также для создания избыточного давления воздуха в объекте с целью предотвращения проникания зараженного воздуха через негерметичности в ограждающих конструкциях. 24

Фильтровентиляционный агрегат ФВА-100/50 25 Предназначен для оборудования войсковых фортификационных сооружений на пунктах управления и медицинских пунктах, а также войсковых убежищ для личного состава вместимостью до 20 человек. ФВА-100/50 обеспечивает подачу в сооружения очищенного воздуха, создания подпора (повышенного давления) в сооружениях, а также герметизацию и гидроизоляцию сооружения.

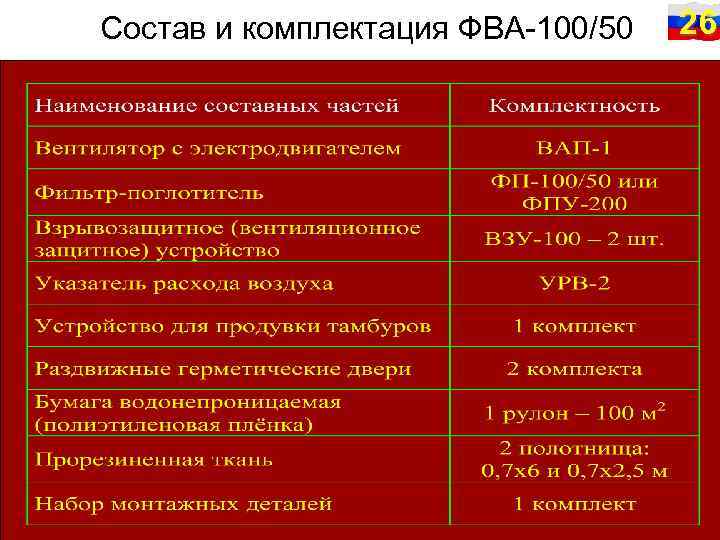

Состав и комплектация ФВА-100/50 26

Фильтровентиляционный агрегат ФВА - 50/25. 27 предназначен для оборудования войсковых убежищ и блиндажей вместимостью 10 -12 человек. Он обеспечивает подачу очищенного воздуха в количестве 50 -80 куб. м/ч. 1 -ВЗУ-50; 2 -ВПУ; 3 -ФП-50/25; 4 -вентилятор МГВ-1 В состав комплекта также входят: раздвижные герметические двери - 1 комплект; полиэтиленовая плёнка 1 рулон – 40 м 2; прорезиненная ткань 1 полотнища: 0, 7 х6 м; набор монтажных деталей 1 комплект

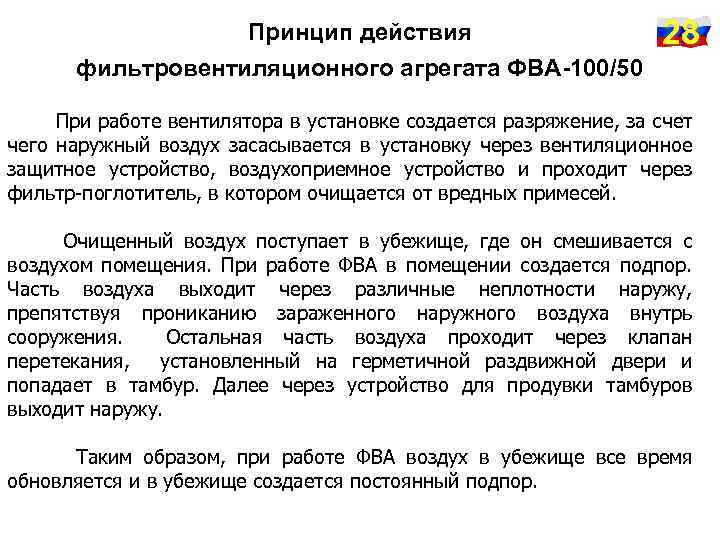

Принцип действия 28 фильтровентиляционного агрегата ФВА-100/50 При работе вентилятора в установке создается разряжение, за счет чего наружный воздух засасывается в установку через вентиляционное защитное устройство, воздухоприемное устройство и проходит через фильтр-поглотитель, в котором очищается от вредных примесей. Очищенный воздух поступает в убежище, где он смешивается с воздухом помещения. При работе ФВА в помещении создается подпор. Часть воздуха выходит через различные неплотности наружу, препятствуя прониканию зараженного наружного воздуха внутрь сооружения. Остальная часть воздуха проходит через клапан перетекания, установленный на герметичной раздвижной двери и попадает в тамбур. Далее через устройство для продувки тамбуров выходит наружу. Таким образом, при работе ФВА воздух в убежище все время обновляется и в убежище создается постоянный подпор.

Тактико-технические характеристики ФВА-100/50 № п/п Характеристика 29 Величина 1. Производительность 2. Сопротивление ФП току воздуха 600 Па 3. 4. Общий вес агрегата Число мест упаковки 260 кг 4 ящика 5. Динамическая активность, г: по стойким ТХ по нестойким ТХ 6. Коэффициент проницаемости по СМТ, % 7. Общий объем угля-катализатора, см 3 100 -150 м 3/час не регламент 112 1. 10 -4 12, 5

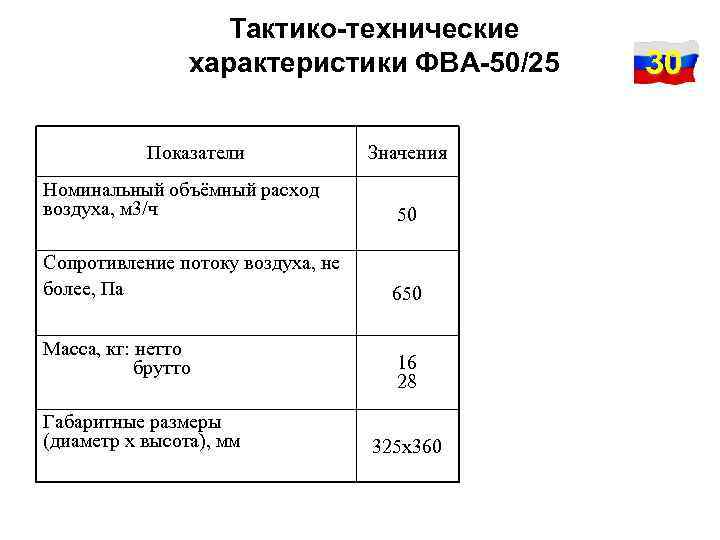

Тактико-технические характеристики ФВА-50/25 Показатели Значения Номинальный объёмный расход воздуха, м 3/ч 50 Сопротивление потоку воздуха, не более, Па 650 Масса, кг: нетто брутто Габаритные размеры (диаметр х высота), мм 16 28 325 х360 30

31 Фильтр-поглотитель. В ФВУ герметизированной бронетанковой техники используются фильтрыпоглотители ФПТ-100 м и ФПТ-200 м, аналогичные по устройству, но рассчитанные на разную производительность. ФПТ-100 м (фильтр-поглотитель танковый) устанавливается в танках, бронетранспортерах, БРДМ-2 (БРДМ-2 рх). ФПТ-200 м устанавливается в боевых машинах пехоты (БМП-1, БМД). Тактико-технические характеристики ФПТ № п/п Показатели ФПТ 100 К ФПТ 200 К 1. Производительность, м 3/час 100 2. Сопротивление потоку воздуха (не более), мм вод. ст. 140 160 3. Динамическая активность (не менее), г по СОВ по НОВ 33 15 66 30 4. Коэффициент проницаемости по МТ (не более), % 1. 10 -3 5. Масса (не более), кг 11 18 Гарантийный пробег, в течение которого сохраняются защитные свойства, составляет: 7000 км для танков и специальных машин на шасси танка; 9000 км для БМП, БМД и других гусеничных машин; 30 000 км для колесной техники.
