Тема 10 Усталостные испытания Схема механизма зарождения усталостных

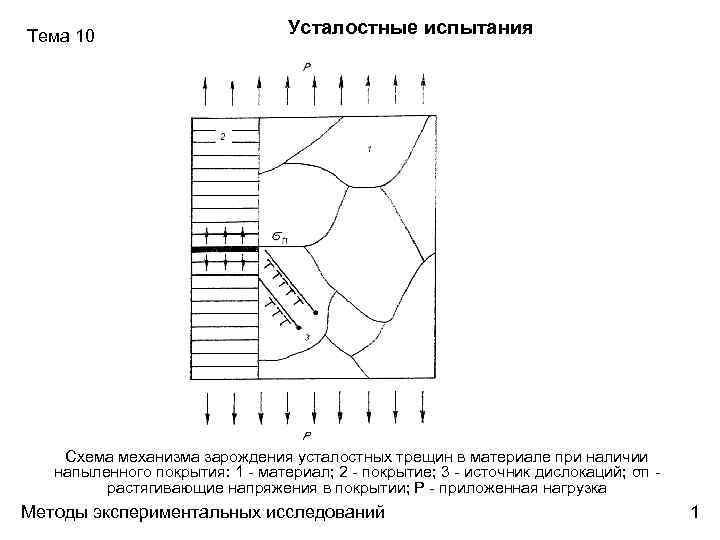

Тема 10 Усталостные испытания Схема механизма зарождения усталостных трещин в материале при наличии напыленного покрытия: 1 - материал; 2 - покрытие; 3 - источник дислокаций; σп растягивающие напряжения в покрытии; Р - приложенная нагрузка Методы экспериментальных исследований 1

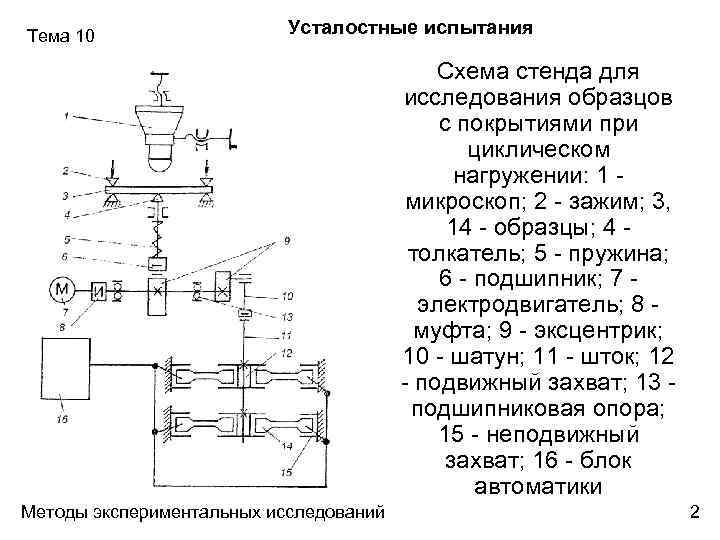

Тема 10 Усталостные испытания Схема стенда для исследования образцов с покрытиями при циклическом нагружении: 1 микроскоп; 2 - зажим; 3, 14 - образцы; 4 толкатель; 5 - пружина; 6 - подшипник; 7 электродвигатель; 8 муфта; 9 - эксцентрик; 10 - шатун; 11 - шток; 12 - подвижный захват; 13 подшипниковая опора; 15 - неподвижный захват; 16 - блок автоматики Методы экспериментальных исследований 2

Тема 10 Усталостные испытания Схема испытательной машины для определения предела выносливости материалов с покрытиями на плоских образцах: 1 - неподвижные колодки (захваты) образцов; 2 - испытуемые образцы с покрытиями; 3 - блок автоматики для отключения установки при разрушении одного из образцов; 4 - электродвигатель; 5, 6 - шатунно-кривошипный механизм; 7 - подвижный шток; 8 - подвижные колодки (захваты) образцов; 9 - основание неподвижных захватов; 10 – индикатор амплитуды деформации Методы экспериментальных исследований 3

Тема 10 Усталостные испытания Образец для определения малоцикловой выносливости материалов с покрытиями. Неуказанные предельные отклонения размеров H 12, h 12, ± (IT 2)/2; А — поверхность, на которую наносится покрытие Методы экспериментальных исследований 4

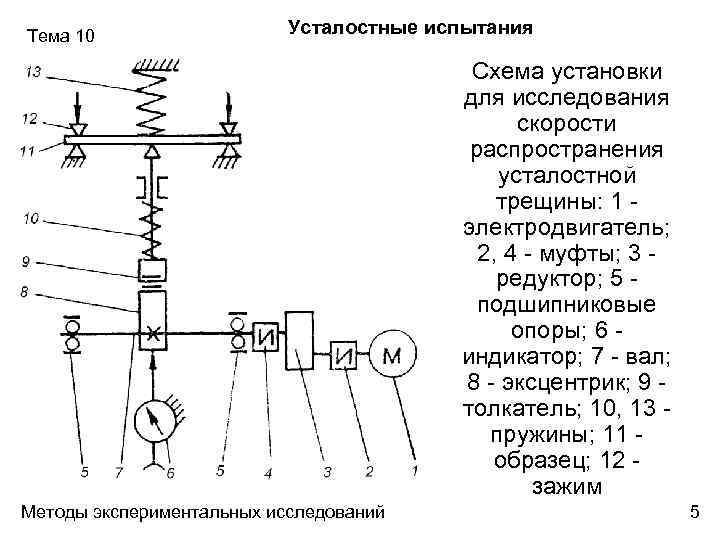

Тема 10 Усталостные испытания Схема установки для исследования скорости распространения усталостной трещины: 1 электродвигатель; 2, 4 - муфты; 3 редуктор; 5 подшипниковые опоры; 6 индикатор; 7 - вал; 8 - эксцентрик; 9 толкатель; 10, 13 пружины; 11 образец; 12 зажим Методы экспериментальных исследований 5

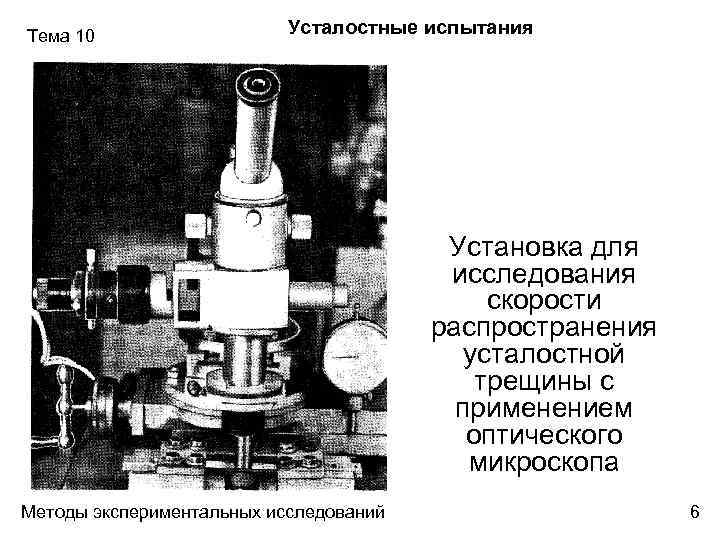

Тема 10 Усталостные испытания Установка для исследования скорости распространения усталостной трещины с применением оптического микроскопа Методы экспериментальных исследований 6

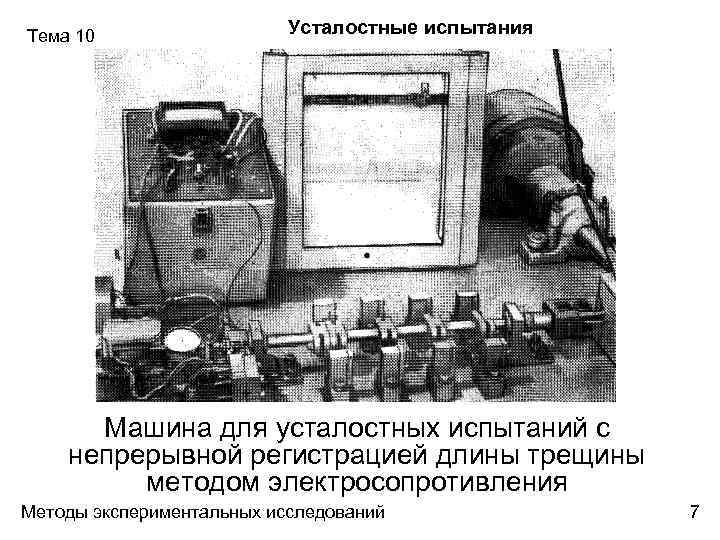

Тема 10 Усталостные испытания Машина для усталостных испытаний с непрерывной регистрацией длины трещины методом электросопротивления Методы экспериментальных исследований 7

Усталостные испытания Тема 10 Время нанесения покрытия, мин Образец σ0, 2, МПа σв, МПа ψ, % δ, % 30 с покрытием 1171 1392 35, 5 5, 1 контрольный 1181 1416 36, 5 6, 0 с покрытием 1159 1384 36, 0 5, 6 контрольный 1145 1399 37, 8 . 5, 7 с покрытием 1874 1381 38, 4 6, 2 контрольный 1184 1399 37, 3 5, 2 45 60 Методы экспериментальных исследований 8

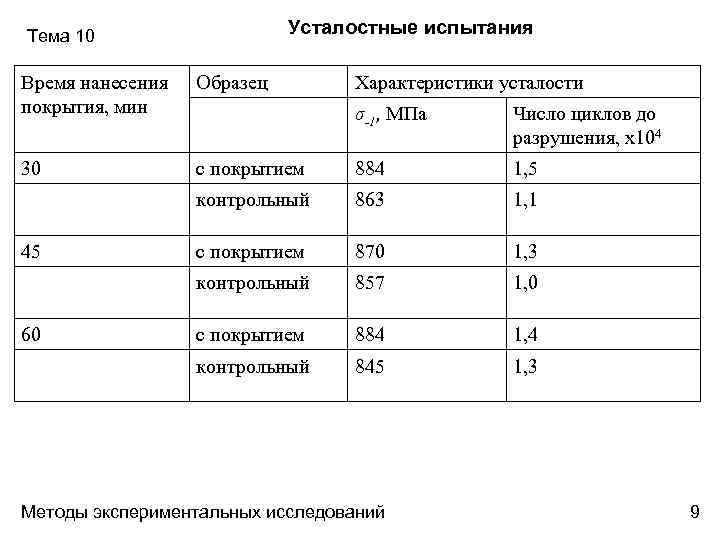

Усталостные испытания Тема 10 Время нанесения покрытия, мин Образец 30 Характеристики усталости с покрытием 884 1, 5 863 1, 1 с покрытием 870 1, 3 контрольный 857 1, 0 с покрытием 884 1, 4 контрольный 60 Число циклов до разрушения, х104 контрольный 45 σ-1, МПа 845 1, 3 Методы экспериментальных исследований 9

Тема 10 Усталостные испытания Универсальные испытательные машины ИС для испытания образцов металлов и сплавов на много- и малоцикловую усталость при ассиметричных и симметричных циклах напряжений и деформаций, изменяющихся по периодическому закону. Модификации: ИС 6018 -100 -4, ИС 6019 -200 -4, ИС 6020 -500 -4, ИС 6056 -1000 -4. Дата разработки 1991 -1993 г. Методы экспериментальных исследований 10

Тема 10 Усталостные испытания Универсальные испытательные машины УРС для испытания на усталость образцов металлов растяжением-сжатием, изгибом по ГОСТ 23026 -78 при нормальной температуре, при знакопеременном и знакопостоянном приложении осевой или изгибающей нагрузки с любой ассиметрией, для испытания на многоцикловую усталость, а также для испытания на растяжение по ГОСТ 1497 -73 отдельных образцов. Модификации: УРС-50/50, УРС-20/6000. Дата разработки 1979 г. Методы экспериментальных исследований 11

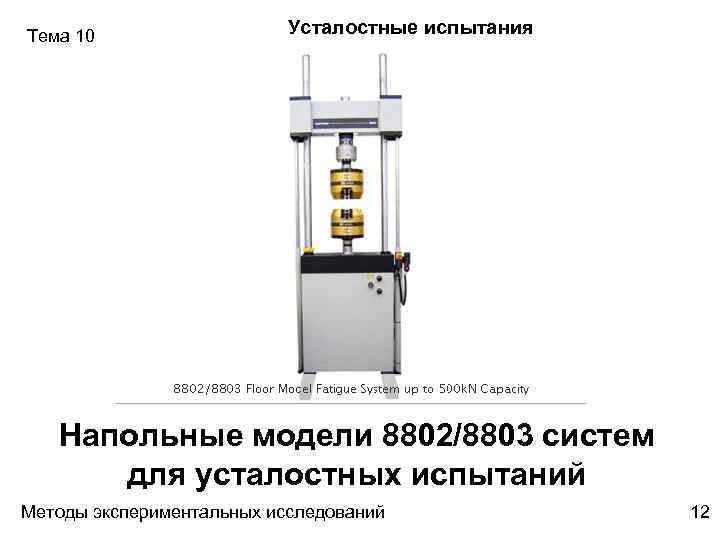

Тема 10 Усталостные испытания Напольные модели 8802/8803 систем для усталостных испытаний Методы экспериментальных исследований 12

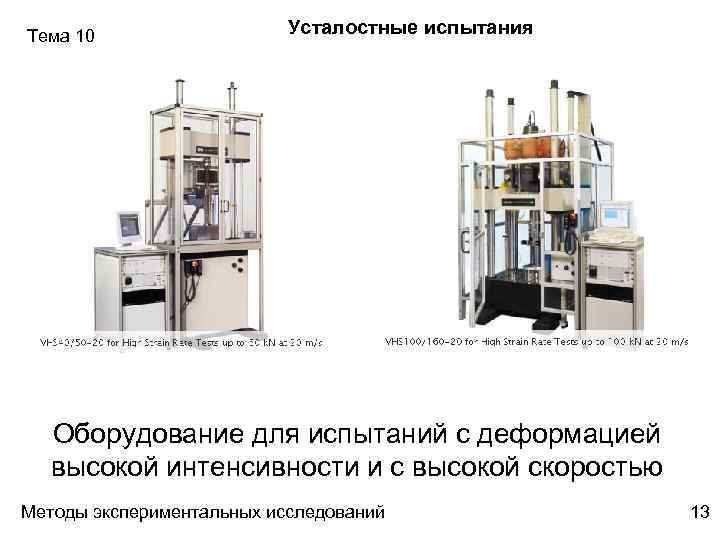

Тема 10 Усталостные испытания Оборудование для испытаний с деформацией высокой интенсивности и с высокой скоростью Методы экспериментальных исследований 13

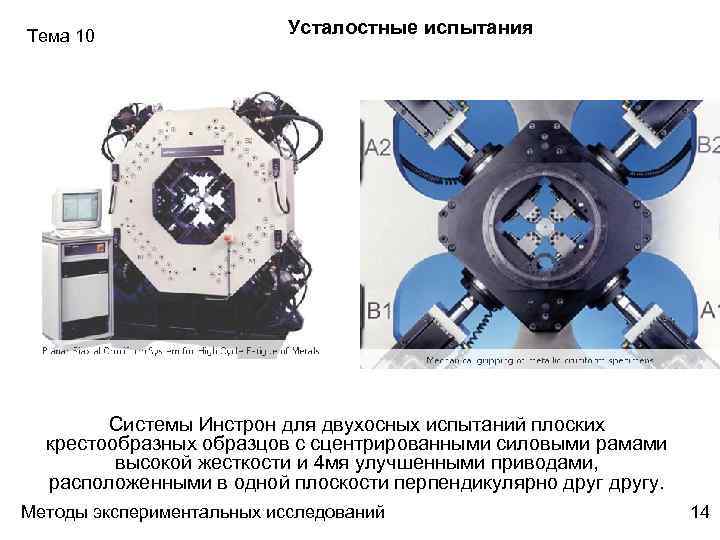

Тема 10 Усталостные испытания Системы Инстрон для двухосных испытаний плоских крестообразных образцов с сцентрированными силовыми рамами высокой жесткости и 4 мя улучшенными приводами, расположенными в одной плоскости перпендикулярно другу. Методы экспериментальных исследований 14

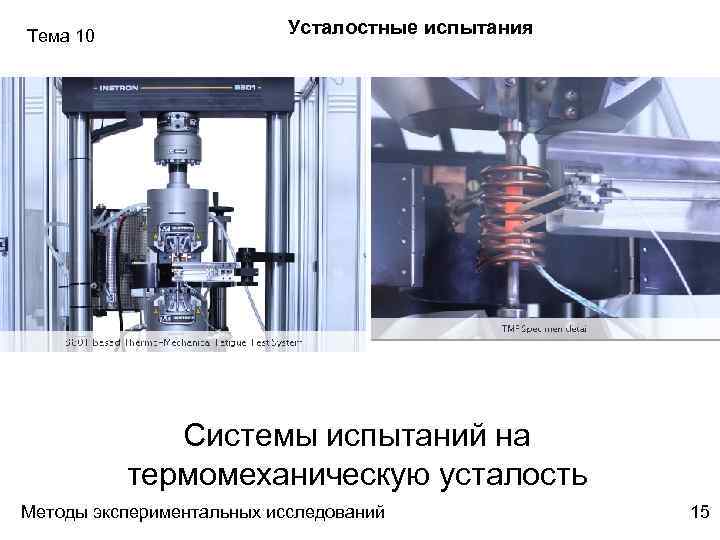

Тема 10 Усталостные испытания Системы испытаний на термомеханическую усталость Методы экспериментальных исследований 15

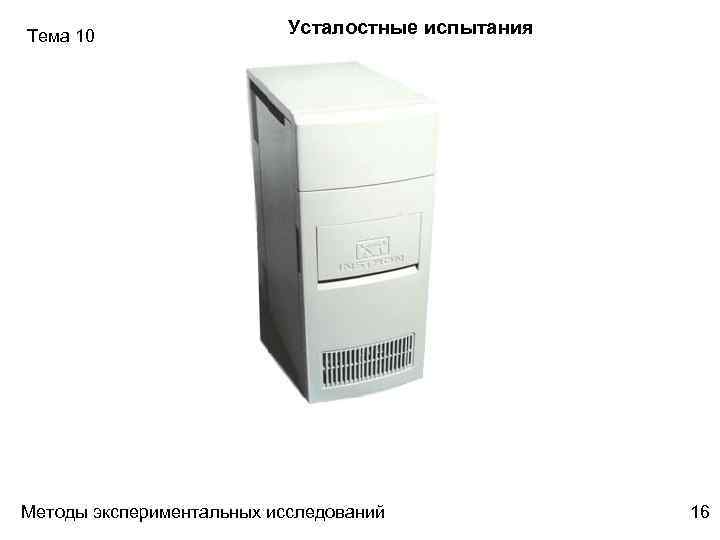

Тема 10 Усталостные испытания Методы экспериментальных исследований 16

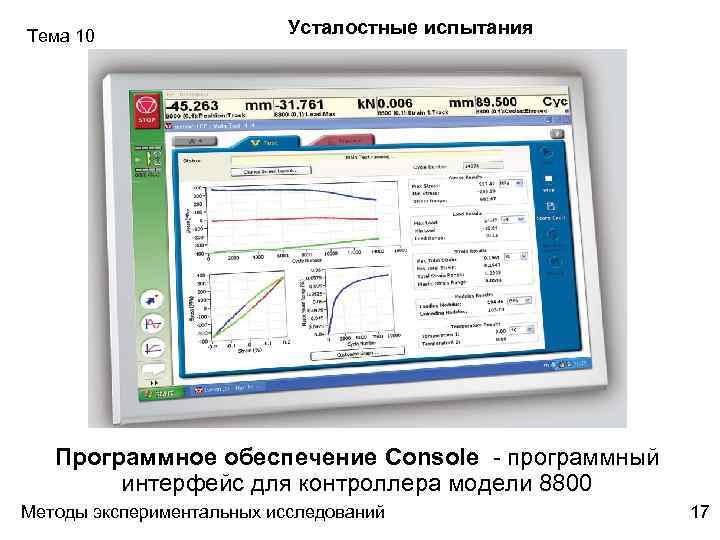

Тема 10 Усталостные испытания Программное обеспечение Console - программный интерфейс для контроллера модели 8800 Методы экспериментальных исследований 17
